Tip produs	Cuptor electric încorporabil
Marcă	Samsung
Model	C61R2AEEP
Instalare	Încorporabil
Sursă de energie	Electric
Tensiune	220-240 V
Frecvență	50/60 Hz
Consum de energie	~3000 W
Dimensiuni (Î x L x A)	595 x 595 x 575 mm
Capacitatea cuptorului	~70 L
Greutate netă	~35 kg
Funcții	Convecție, Grill, Decongelare, Asistat cu ventilator, Căldură Sus/Jos
Tip de curățare	Interior emailat, curățare ușoară
Tip de comandă	Buton și atingere (estimat)
Tip afișaj	Digital (estimat)
Caracteristici de siguranță	Blocare pentru copii, Oprire automată, Ușă cu atingere rece
Disponibilitate piese de schimb	Piese originale prin centrele de service Samsung sau dealerii autorizați
Indice de reparabilitate	Ridicat (componente modulare, manuale de service disponibile)
Accesorii incluse	Grătar cuptor, tavă de copt, grilă grill
Garanție	2 ani (standard, verificați local)

Întrebări frecvente - C61R2AEEP SAMSUNG

Cum instalez cuptorul Samsung C61R2AEEP?

Instalarea trebuie realizată de un electrician calificat. Asigurați-vă că cuptorul este conectat la un circuit dedicat de 220-240 V. Consultați manualul de utilizare pentru instrucțiuni detaliate privind instalarea încorporabilă și conexiunile electrice.

Care este capacitatea cuptorului și care sunt dimensiunile?

Cuptorul are o capacitate de aproximativ 70 de litri. Dimensiunile exterioare (ÎxLxA) sunt 595 x 595 x 575 mm. Asigurați-vă că decupajul dulapului corespunde acestor dimensiuni pentru o potrivire corectă.

Cum curăț interiorul cuptorului?

Ștergeți interiorul cu o cârpă umedă și detergent blând după fiecare utilizare. Pentru pete persistente, utilizați un curățant neabraziv pentru cuptor. Stratul de email este ușor de curățat. Evitați utilizarea substanțelor chimice dure sau a bureților abrazivi.

Ce funcții de gătire sunt disponibile?

Cuptorul oferă multiple funcții, inclusiv convecție (asistat cu ventilator), grill, decongelare, căldură sus/jos și ventilator cu grill. Acestea acoperă coacerea, prăjirea, grilarea și decongelarea.

Cum activez blocarea pentru copii?

Apăsați și mențineți apăsat butonul de blocare (de obicei indicat de o pictogramă cheie) timp de 3 secunde până când simbolul apare pe afișaj. Pentru dezactivare, repetați același pas. Acest lucru previne operarea accidentală.

Ce ar trebui să fac dacă cuptorul nu se încălzește?

Verificați dacă cuptorul este conectat corect și întrerupătorul nu a sărit. Confirmați că temporizatorul este setat. Dacă problema persistă, este posibil ca elementul de încălzire să fie defect. Contactați service-ul Samsung pentru înlocuire.

Există o funcție de autocurățare?

Acest model nu are un ciclu de autocurățare. Cu toate acestea, interiorul emailat este conceput pentru curățare manuală ușoară. Pentru reziduuri dure, utilizați un curățant specializat pentru cuptoare și ștergeți bine.

Unde pot găsi piese de schimb?

Piesele de schimb originale Samsung sunt disponibile prin centrele de service autorizate Samsung sau comercianții online. Piesele de schimb comune includ elemente de încălzire, garnituri de ușă, panouri de sticlă și comenzi.

Pot folosi folie de aluminiu în cuptor?

Da, dar evitați să acoperiți întregul grătar sau să atingeți elementele de încălzire. Utilizați folia doar pe tava de copt pentru a prinde scurgerile. Nu acoperiți fundul cuptorului cu folie, deoarece poate deteriora emailul.

Cum setez ceasul și temporizatorul?

Apăsați butonul 'Ceas' și utilizați butoanele +/- pentru a seta ora. Pentru temporizator, apăsați 'Timer' și ajustați durata dorită. Cuptorul va emite un semnal sonor când timpul s-a scurs. Consultați manualul pentru pașii exacti.

MANUAL DE UTILIZARE C61R2AEEP SAMSUNG

Plită cu sticlă ceramică

Manual de utilizare

Planet First

100 %

Recycled Paper

Acest manual este produs din hârtie reciclată 100 %.

imaginați-vă posibilitățile

ROMÂNĂ

Vă multumim că ați achiziționat acest produs

Samsung. Pentru a primi servicii mai cuprinzătoare,

vă rugăm să vă înregistrați produsul la adresa

www.samsung.com/register

SAMSUNG

Cuprins

RO

Utilizarea acestui manual 2

Siguranță 3

Siguranță electrică 3

Măsuri de siguranță pentru copii 3

Siguranța în timpul utilizării 4

Măsuri de siguranță la curățare 4

Instrucțiuni privind casarea 4

Instalarea plitei 5

Reglementări și standarde 5

Instrucțiuni de siguranță pentru instalare 5

Conectarea la sursa de alimentare 6

Instalarea pe blat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Componente și caracteristici 9

Ochiurile și panoul de control. 9

Componente 10

Caracteristicile cheie ale echipamentului dvs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Oprirea de siguranță 12

Indicatorul de căldură reziduală. 12

Înainte de a începe ..... 13

Curățarea inițială 13

Utilizarea plitei 13

Utilizarea vaselor de gătit corespunzătoare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Utilizarea butoanelor tactile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Pornirea echipamentului . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

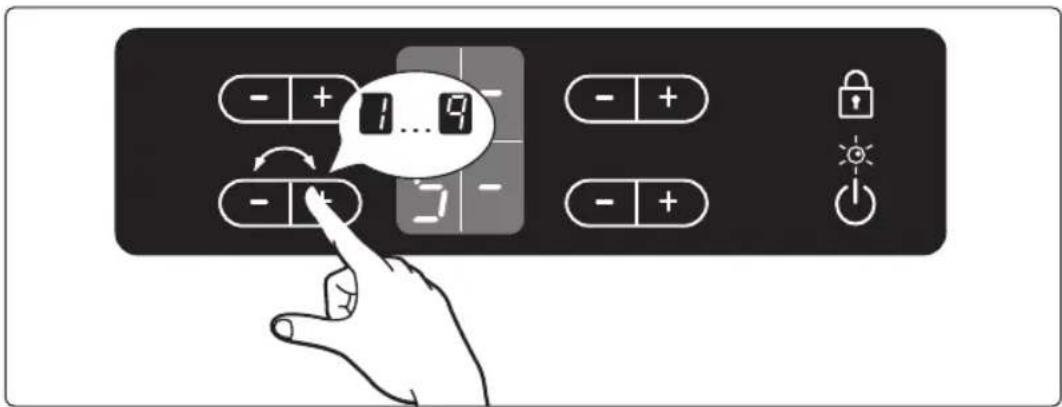

Controlul temperaturii. 15

Oprirea echipamentului . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Oprirea unui ochi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

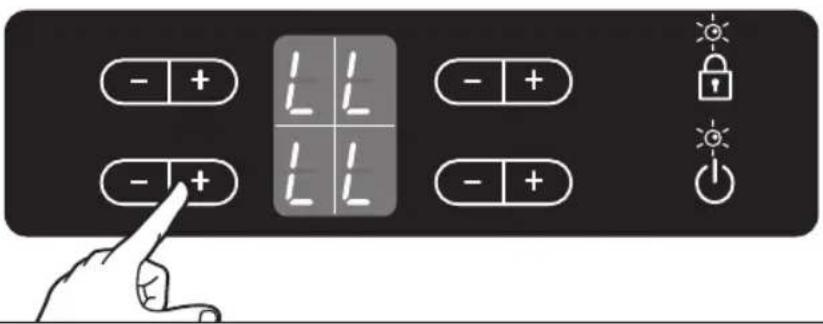

Utilizarea blocării pentru copii. 17

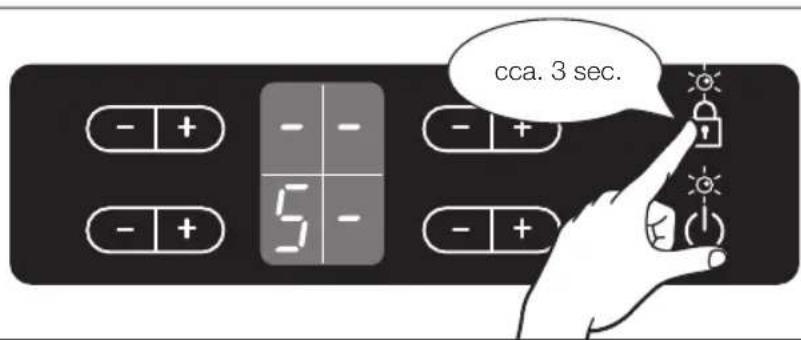

Blocarea și deblocarea panoului de control. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Setări sugerate pentru prepararea diverselor alimente. 18

Curățarea și întreținerea .....19

Plita. 19

Rama plitei 20

Pentru a evita deteriorarea echipamentului . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Garantie și service .....21

Întrebări frecvente și depanare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Service 22

Date tehnice....23

Utilizarea acestui manual

RO

Citiți acest manual de utilizare înainte de a utiliza echipamentul și acordați atenție informațiilor de siguranță din secțiunea următoare. Păstrați acest manual pentru consultare ulterioară. Dacă înstrăinați acest echipament, nu uitați să transmiteți și manualul nouului proprietar.

Următoarele simboluri sunt utilizate în text.

Acesta este simbolul pentru atenționarea de siguranță.

Avertisement indică informații ce privesc siguranța dvs. personală.

Important indică informații importante pentru evitarea deteriorării echipamentului.

Acest simbol indică informații utile și sfaturi practice.

Acest simbol indică măsuri care pot fi luate pentru protecția mediului.

1. Aceste numere indică instrucțiuni pas cu pas pentru utilizarea echipamentului.
2. ...
3. ...

Acest manual contine informații cu privire la etapele pe care le puteți urma pentru diagnosticarea și soluționarea eventualelor probleme. Consultați secțiunea “Depanare”.

CUM SE ELIMINĂ CORECT ACEST PRODUS (DEŞEURI DE ECHIPAMENTE ELECTRICE ŞI ELECTRONICE)

(Aplicabil în țări cu sisteme de colectare separate)

Acest simbol de pe produs, accesorii și documentație indică faptul că produsul și accesoriiile sale electronice (încărcător, căști, cablu USB) nu trebuie eliminate împreună cu alte deșeuri menajere la finalul duratei lor de utilizare. Dat fiind că eliminarea necontrolată a deșeurilor poate dăuna mediului înconjurător sau sănătății umane, vă rugăm să separați aceste articole de alte tipuri de deșeuri și să le reciclați în mod responsabil, promovând astfel reutilizarea durabilă a resurselor materiale.

Utilizatorii casnici trebuie să-l contacteze pe distribuitorul care le-a vândut produsul sau să se intereseze la autoritățile locale unde și cum pot să ducă aceste articole pentru a fi reciclate în mod ecologic.

Utilizatorii comerciali trebuie să-și contacteze furnizorul și să consulte termenii și condițiile din contractul de achiziție. Acest produs și accesoriiile sale electronice nu trebuie eliminate împreună cu alte deșeuri comerciale.

Siguranță

Nivelul de siguranță al acestui echipament respectă standardele tehnice general acceptate, precum și prevederile legislației de siguranță germane. Totuși, ca fabricanți, credem că este responsabilitatea noastră să vă familiarizăm cu următoarele instrucțiuni de siguranță.

RO

Siguranță electrică

• Asigurați-vă că echipamentul este corect instalat și împământat de către un tehnician calificat.
• Service-ul echipamentului trebuie asigurat doar de personal calificat. Reparațiile efectuate de către persoane necalificate pot cauza răniri sau defectiuni grave. Dacă echipamentul dvs. necesită reparații, contactați centrul de service local. Nerespectarea acestor instrucțiuni poate determina defectarea aparatului și anularea garanției.
• Echipamentele montate încastrat pot fi utilizate doar după instalarea corectă la locul de lucru, corespunzător standardelor relevante. Astfel se asigură protectie suficientă împotriva contactului, pentru unitățile electrice, conform standardelor VDE [Asociația inginerilor electricieni din Germania].
• Dacă aparatul dvs. funcționează incorect, sau dacă apar fisuri sau spărturi:
• opriți toate zonele de preparare;
• deconectați plita de la rețea și
• contactați centrul de service local.
• Dacă placa superioară a plitei crapă, opriți echipamentul, pentru a evita riscul de electrocutare. Nu utilizați plita înainte de a înlocui placa de sticlă crăpată.
• Nu utilizați plita pentru a încălzi folie de aluminiu, produse împachetate în folie de aluminiu sau semipreparate ambalate în caserole de aluminiu.

Măsuri de siguranță pentru copii

Echipamentul nu este destinat utilizării de către copii mici sau persoane cu infirmități, fără supravegherea adecvată a unui adult responsabil.

Copiii mici trebuie supravegheati pentru a nu se juca cu echipamentul.

Zonele de gătit se vor încinge puternic în timpul preparării. Nu lăsați copiii mici în apropierea echipamentului.

Siguranță (continuare)

RO

Siguranța în timpul utilizării

• Acest echipament este destinat doar utilizării în mediu casnic, la un nivel de solicitare normal. Echipamentul nu este conceput pentru utilizare comercială sau industrială.
• Nu utilizati niciodată plita pentru încălzirea camerei.
• Procedați cu atenție la cuplarea altor aparate electrice la prizele din apropierea plitei. Cablurile de alimentare nu trebuie să intre în contact cu suprafața plitei.
• Uleiul încins se poate aprinde cu ușurință. Nu lăsați niciodată ochiurile plitei nesupravegheate atunci când preparați produse cu ulei - de exemplu, la prăjirea cartofilor.
  • Opriti ochiurile după utilizare.
• Păstrați în permanență panoul de control curat și uscat.
• Nu plasați niciodată substanțe inflamabile pe plită - riscați să provocați un incendiu.

Măsuri de siguranță la curățare

• Opriți întotdeauna echipamentul înainte de curățare.
• Din motive de securitate, nu curățați echipamentul cu jet de abur sau cu un aparat de curățare sub presiune.
• Curățați plita conform instrucțiunilor de curățare și întreținere din acest manual.

Instrucțiuni privind casarea

Reciclarea ambalajelor

- Toate materialele utilizate la ambalarea echipamentului sunt complet reciclabile. Componentele din carton și polistiren sunt marcate corespunzător. Reciclați ambalajele și echipamentele casate conform normelor de protectie a mediului.

Casarea corectă a echipamentelor vechi

Avertizare: Înainte de a casa echipamentul, acesta trebuie să fie inutilizabil, astfel încât să nu reprezinte o sursă de pericol.

În acest scop, apelați la un tehnician calificat pentru a deconecta aparatul de la sursa de curent și pentru a îndepărta cablul de alimentare.

• Acest echipament nu trebuie aruncat împreună cu gunoiul menajer.
• Contactați departamentul sau instituția locală care se ocupă de reciclare, pentru informații suplimentare despre centrele și datele de colectare.

Instalarea plitei

Important Echipamentul trebuie instalat și împământat doar de către tehnicieni calificați. Respectați aceste instrucțiuni. Garanția nu va acoperi defectiunile survenite în urma instalării incorecte.

La sfârșitul acestui manual sunt disponibile datele tehnice.

RO

Reglementări și standarde

Acest echipament respectă următoarele standarde:

• EN 60 335 - 1 și EN 60 335 - 2 - 6, referitoare la siguranța echipamentelor electrice pentru uz casnic (sau similar);
• EN 60350 sau DIN 44546 / 44547 / 44548, referitor la caracteristicile de functionare ale maşinilor de gătit, cuptoarelor, plitelor și grill-urilor pentru uz casnic;
  • EN 55014 - 2;
  EN 55014;
  • EN 61000 - 3 - 2; și
• EN 61000 - 3 - 3, referitor la cerințele elementare de compatibilitate electromagnetică (EMC).

Acest echipament este conform următoarelor directive ale UE:

• 73 / 23 / EWG din 19.02.1973 (directiva privind echipamentele de joasă tensiune);
- 89 / 336 / EWG din 03.05.1989 (Directiva EMC, inclusiv amendamentul 92 / 31 / EWG); și
• 93 / 68 / Directiva de etichetare EWG CE

Instrucțiuni de siguranță pentru instalare

• La instalare, se va monta un dispozitiv care să permită deconectarea echipamentului de la rețea, la toți polii, cu o lățime a contactului de cel puțin 3 mm. Dispozitivele de izolare acceptabile includ siguranțe fuzibile (cele cu filet vor fi scoase din locaș), dispozitive de protecție ale liniei, dispozitive de împământare și siguranțe automate.
• În ceea ce privește protectția anti-incendiu, acest echipament corespunde standardului EN 60 335 - 2 - 6. Acest tip de echipament se va instala cu un dulap sau un perete în lateral.
  • Nu se vor monta sertare sub plită.
• Instalarea trebuie să ofere protectie anti-electrocutare.
• Corpul de mobilier în care este montat echipamentul trebuie să îndeplinească normele de stabilitate conform DIN 68930.
• Pentru protectie anti-umezeală, toate suprafețele tăiate trebuie etanșate cu un produs corespunzător.
• În cazul suprafetelor acoperite cu gresie, îmbinările din zona de contact cu plita se vor umple complet cu chit.
• În cazul montării pe blaturi de ceramică, piatră naturală sau artificială, arcurile de fixare trebuie imobilizate cu un adeziv epoxidic sau pe bază de rășini.
• Asigurați-vă că garnitura este plasată corespunzător pe suprafața de lucru, fără goluri. Nu adăugați produse de etanșare pe bază de silicon, deoarece veți îngreuna demontarea în cazul operațiilor de service.
• Plita se va împinge de dedesubt, pentru demontare.

Instalarea plitei (continuare)

RO

Conectarea la sursa de alimentare

Înainte de conectare, verificați dacă tensiunea nominală a echipamentului - indicată pe plăcuța cu date tehnice - corespunde cu tensiunea de alimentare disponibilă. Plăcuța cu date tehnice se află pe carcasa inferioară a plitei.

Opriți alimentarea circuitului înainte de a conecta cablurile la circuit.

Tensiunea elementului de încălzire este 230 V CA. Echipamentul funcționează perfect și pe rețelele mai vechi, cu tensiune de 220 V CA.

Plita trebuie conectată la rețea utilizând un dispozitiv care să permită deconectarea echipamentului de la rețea de la toți polii, cu contacte cu o lățime minimă de 3 mm - de ex. dispozitive automate de protecție ale liniei, dispozitive de împământare și siguranțe fuzibile sau automate.

Se va utiliza un cablu de tip H05SS - F (180°C) sau un cablu de calitate superioară, drept cablu de conectare la rețea.

	Curent nominal al echipamentului (A) Secțiune nominală ( mm^2 )
1N~ >	25 și ≤ 32 ≥ 2.5
2N~ >	10 și ≤ 16 ≥ 1.5

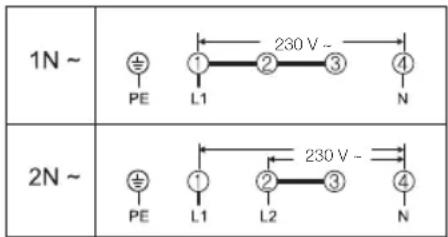

Conexiunile trebuie realizate conform diagramei. Legăturile se vor face conform diagramei de conexiuni corespunzătoare.

Firul de împământare este conectat la o bornă. Borna pentru împământare trebuie să fie mai lungă decât cele aflate sub tensiune.

Conexiunile cablului trebuie realizate conform reglementărilor, iar şuruburile bornelor trebuie bine strânse.

Cablul de conectare trebuie asigurat împreună cu cablul de rețea, iar capacul trebuie închis prin împingere fermă, până la fixare. Înainte de a porni plita pentru prima oară, folia protectoare și eventualele autocolante trebuie îndepărtate de pe suprafața ceramică a plitei.

După conectarea plitei la rețea, verificați dacă toate ochiurile sunt gata de utilizare, pornind fiecare ochi pe rând, la intensitate maximă.

Când plita este pornită pentru prima oară, afișajul sunt aprins, iar blocarea pentru copii este activată.

$$ < \mathbb {N} \sim > $$

L (fază): Maro

N (nul): Albastru

PE (împământare): Verde

Avertizare: Acordati atenție sporită (respectați) conectării cablurilor de fază și nul.

Respectați polaritatea indicată pentru priză și echipament (vezi schemele de conexiuni); în caz contrar, anumite componente se pot defecta.

Garantia nu acoperă defectiunile rezultate din instalarea necorespunzătoare.

Instalarea plitei (continuare)

Instalarea pe blat

Notați numărul de serie al echipamentului (de pe plăcuța cu date tehnice) înaintea instalării.

Acest număr vă va fi solicitat în cazul în care aveți nevoie de service, și nu va mai fi accesibil după instalare, deoarece plăcuța cu date tehnice se va afla sub echipament.

Acordati atenție sporită cerințelor privind spațiul și distanțele minime.

Înainte de montarea plitei, asigurați suporturile de prindere de pe ambele părți ale echipamentului, cu ajutorul şuruburilor furnizate.

RO

Instalarea plitei (continuare)

RO

Componente și caracteristici

Ochiurile și panoul de control
RO

Componente și caracteristici (Continuare)

RO

Componente

1
Plită cu sticlă ceramică

Componente și caracteristici (Continuare)

Caracteristicile cheie ale echipamentului dvs.

• Suprafață de sticlă ceramică pentru gătit: Echipamentul are o suprafață de sticlă ceramică și patru ochiuri de gătit cu răspuns rapid. Elementele radiante puternice ale plitei scurtează semnificativ timpul necesar pentru încălzirea ochiurilor.
• Butoane tactile: Echipamentul dvs. este actionat cu ajutorul unor butoane tactile.
• Curățare ușoară: Unul dintre avantajele suprafeței de sticlă ceramică pentru gătit și a butoanelor tactile este posibilitatea de curățare rapidă și ușoară. Suprafața netedă și plată este ușor de curățat.
• Buton tactil Pornit/Oprit: Butonul tactil “Pornit/Oprit” reprezintă un comutator de pornire separat. Atingerea acestui buton determină pornirea sau oprirea completă a alimentării plitei.
• Indicatori de control și funcții: Afisajul digital și ledurile indicatoare furnizează informații despre setările și funcțiile activate, precum și despre prezența căldurii reziduale în zonele ochiurilor.
• Oprire de siguranță: Funția Oprire de siguranță oprește automat toate ochiurile, după o perioadă de timp, dacă setarea nu a fost schimbată.
• Indicatorul de căldură reziduală: Pe afișaj apare o pictogramă pentru căldura reziduală, dacă zona unuia dintre ochiuri este suficient de fierbinte încât să existe riscul unei arsuri.

Afişaj digital: Cele patru câmpuri ale afişajului digital sunt asignate celor patru ochiuri.

Acestea afișează următoarele informații:

• e-hipamentul a fost pornit,
• la setările selectate,
• duldură reziduală,
• bocarea pentru copii este activată; și
• 5E mesaj de eroare - butonul tactil a fost atins mai mult de 10 secunde.
• 05 mesaj de eroare - plita este supra-încălzită din cauza funcționării anormale.

Componente și caracteristici (Continuare)

RO

Oprirea de siguranță

Dacă unul dintre ochiuri nu este oprit, sau temperatura acestuia nu este ajustată o perioadă lungă de timp, ochiul respectiv se va opri singur.

Căldura reziduală va fi indicată prin simbolul H (de la "hot - fierbinte") pe afișajul digital corespunzător ochiului respectiv.

Ochiurile se opresc singure la următoarele intervale.

Setare pentru gătit 1 - 2 După 6 ore

Setare pentru gătit 3 - 4 După 5 ore

Setare pentru gătit 5 - 6 După 3 ore

Setare pentru gătit 7 - 9 După 1 oră

Dacă plita este supraîncălzită din cauza funcționării anormale, se va afișa simbolul în acest caz, plita va fi oprită.

În cazul în care unul sau mai multe ochiuri se opresc înainte de scurgerea perioadei de timp indicate, consultați sectiunea “Depanare”.

Alte motive pentru care un ochi se poate opri singur

Toate ochiurile se vor opri singure în cazul în care lichidul din recipientul de deasupra fierbe și cade pe panoul de control.

Oprirea automată va fi declanșată și dacă plasați o cârpă umedă pe panoul de control. În ambele situații, va trebui să porniți plita din nou, utilizând butonul tactil de pornire, după îndepărtarea lichidului sau a cârpei umede

Indicatorul de căldură reziduală

Atunci când un ochi al plitei este oprit, prezența căldurii reziduale este indicată prin simbolul (de la "hot - fierbinte") pe afișajul digital al zonelor corespunzătoare. Chiar și după oprirea unui ochi, indicatorul pentru căldură reziduală se stinge doar după răcirea ochiului respectiv.

Puteți utiliza căldura reziduală pentru dezghetare sau pentru păstrarea temperaturii preparatelor.

Important: Cât timp indicatorul de câldură reziduală este aprins, există riscul unor arsuri.

Important: Dacă este întreruptă alimentarea plitei, simbolul Hva dispărea, iar informațiile despre căldura reziduală nu vor mai fi disponibile. Totuși, încă mai există posibilitatea unor arsuri. Acestea pot fi evitate procedând cu atenție când vă aflați în aproprierea plitei.

Înainte de a începe

Curățarea inițială

Ştergeți suprafața de sticlă ceramică cu o cârpă umedă și cu soluție specială pentru sticlă și suprafețe ceramice.

Important: Nu utilizati agenți de curățare abrazivi sau caustici. Riscați să deteriorați suprafața.

Utilizarea plitei

Utilizarea vaselor de gătit corespunzătoare

Vasele de calitate superioară permit obținerea unor rezultate mai bune.

• Puteți recunoaște vasele de calitate după baza acestora. Baza trebuie să fie cât mai groasă și mai plată.
• Atunci când achiziționați vase noi, acordați atenție sporită diametrului bazei. Fabricanții prezintă deseori doar diametrul superior (al capacului).
• Vasele cu baza de aluminiu sau cupru pot cauza decolorări metalice ale suprafetei de sticlă ceramică. Decolorarea este foarte greu sau chiar imposibil de îndepărtat.
• Nu utilizați vase de fontă sau vase cu baza deteriorată sau neregulată. Riscați să zgâriatți plita permanent, în cazul în care aceste vase sunt glisate pe suprafața ceramică.
• Atunci când sunt reci, bazele vaselor sunt în general curbate în interior (concave). Baza unui vas nu trebuie să fie niciodată curbată în exterior (convexă).
• Dacă doriți să utilizați un anumit tip de vas - de exemplu o oală sub presiune, o tigaie sau un wok - respectați instrucțiunile fabricantului.

Sfaturi pentru economisirea energiei

Puteți reduce semnificativ consumul electric al plitei, respectând următoarele sfaturi.

• Pozitionați oalele și cratițele pe ochiuri înainte de a porni plita.
• Ochiurile și cratițele murdare cresc consumul energetic.
• Întotdeauna (dacă este posibil) poziționați capacul ferm, pentru a acoperi complet cratița sau oala.
• Opriti ochiul înainte de finalizarea perioadei de gătit, utilizând căldura reziduală pentru păstrarea temperaturii preparatelor sau pentru dezghetare.
• Baza cratiței ar trebui să fie de aceeași dimensiune ca și ochiul.
• Utilizarea unei oale sub presiune reduce timpul necesar pentru preparare cu 50 %.

Pentru a utiliza butoanele tactile, atingeți panoul dorit cu vârful degetului, până la aprinderea sau stingerea afișajului relevant, sau până la activarea funcției dorite.

Asigurati-vă că atingeți doar un singur panou tactil, atunci când utilizati echipamentul. Dacă degetul dvs. are o poziție prea plată pe panou, riscați să activati și panoul alăturat.

Pornirea echipamentului

Atingeti butonul tactil "Blocare 🔒 timp de cca. 3 secunde.

Echipamentul este pornit cu ajutorul butonului tactil "Pornit/Oprit".

Atingeti butonul tactil "Pornit/Oprit 🔒.

Pe afișaj va apărea simbolul

După activarea butonului tactil "Pornit/Oprit", trebuie să activați o setare pentru temperatură într-un interval de cca. 10 secunde. În caz contrar, echipamentul se va opri din motive de siguranță.

Controlul temperaturii

Pentru setarea și ajustarea nivelului de putere (de la 1a ) Ratingeti tastele , + - corespunzătoare ochiului dorit.

La prima apăsare a tastei -temperatura este setată la . 5

La prima apăsare a tastei +temperatura este setată la . 5

Utilizați tasta pentru a crește temperatura și tasta pentru a o reduce.

Utilizarea plitei (continuare)

RO

Oprirea echipamentului

Pentru a opri complet echipamentul, utilizati butonul tactil "Pornit/Oprit".

Atingeti butonul tactil "Pornit/Oprit".

După oprirea unui singur ochi sau a întregii suprafete de gătit, prezența căldurii reziduale va fi indicată pe afișajele digitale ale ochiurilor corespunzătoare sub forma simbolului (pentru "hot - fierbinte").

Dacă setarea temperaturii este și dvs. doriți să opriți arzătorul, puteți să mai atingeți butonul odată, iar puterea ochiului va fi redusă la zero.

Pentru o ajustare rapidă, tineți degetul pe butonul sau , până la obținerea valorii dorite.

Dacă mai mult de un buton tactil este apăsat pentru mai mult de 10 secunde, simbolul

E va apărea pe afișaj. Pentru resetare, atingeți butonul tactil "Pornit/Oprit".

Oprirea unui ochi

Pentru a opri un ochi, readuceți setarea la valoarea utilizând butoanele tactile și de pe panoul de control.

Utilizarea blocării pentru copii

Puteți utiliza blocarea pentru copii pentru a vă proteja împotriva pornirii neintentionate a unui ochi și împotriva activării suprafeței de gătit. Butonul tactil pentru blocare poate fi utilizat doar atunci când echipamentul este pornit.

Activarea blocării de siguranță pentru copii

1. Atingeti butonul tactil 🔒 timp de 3 secunde. Va fi emis un semnal acustic de confirmare.

RO

1. Atingeți orice buton tactil pentru controlul temperaturii. Pe afișaj va apărea simbolul indicând activarea blocării pentru copii.

Dezactivarea blocării de siguranță pentru copii

1. Atingeti butonul tactil timp de 3 secunde. Va fi emis un semnal acustic de confirmare.

După oprirea aparatului, funcția de blocare de siguranță pentru copii se va activa automat după câteva minute, din motive de siguranță.

Utilizarea plitei (continuare)

RO

Blocarea și deblocarea panoului de control

În orice moment din timpul procesului de gătire, panoul de control - cu excepția butonului tactil "Pornit/Oprit Ⓧ - poate fi blocat pentru a preveni schimbarea neintenționată a setărilor - de exemplu, prin ștergerea panoului cu o cârpă.

1. Atingeti butonul tactil pentru blocare timp de 3 secunde.
   Ledul butonului tactil se va aprinde. Butoanele tactile sunt acum blocate.
2. Pentru a debloca butoanele tactile, atingeți din nou butonul de control al blocării timp de 3 secunde. Ledul indicator al butonului de control al blocării se va stinge.

Setări sugerate pentru prepararea diverselor alimente

Cifrele din tabelul de mai jos constituie simple sugestii. Setările necesare pentru diverse metode de preparare depinde de un număr de variabile, inclusiv de calitatea vaselor utilizate și de tipul și cantitatea de alimente preparată.

Setare comutator	Metodă de preparare	Exemple pentru utilizare
9	ÎncălzirePreparare sautéPrăjire	Încălzirea unor cantități mari de lichid, fierbereamacaroanelor, rumenirea cărnii (rumenirea gulașului,prepararea cărnii cu sos)
8	Prăjire intensă	Friptură, mușchi de vită, prepare rumenite, cărnați,clătite
7
6 Prăjire Şnițel, antricoate, ficat, pește, chifteluțe, ouă prăjite
5	Fierbere Prepararea a până la 1,5 l de lichide, cartofi, legume
4
3 Preparare la aburFierbere înăbușităFierbere		Fierberea normală sau înăbușită a unor cantități mici de legume, fierberea orezului și a preparatelor pe bază de lapte
2
1 Topire		Topirea untului, dizolvarea gelatinei, topireaciocolatei

Notă

• Setările pentru căldură indicate în tabelul de mai sus vă sunt oferite doar ca sugestii.
• Va trebui să ajustați setările conform vaselor utilizate și alimentelor preparate.

Curățarea și întreținerea

Plita

RO

Important: Agenții de curățare nu trebuie să intre în contact cu suprafața ceramică încălzită. Toți agenții de curățare trebuie îndepărtați cu o cantitate suficientă de apă curată (după curățare), deoarece au efect caustic în momentul în care suprafața se încinge. Nu utilizați agenți de curățare agresivi, cum ar fi spray-urile pentru grill sau cuptor, lavete de sărmă sau bureți abrazivi.

Curățați suprafața de sticlă ceramică după fiecare utilizare, cât timp mai este caldă. Astfel, veți preveni arderea resturilor de alimente pe suprafața ceramică. Îndepărtați solzii de pește, urmele de lichid sau grăsime și petele de decolorare, prin utilizarea unui agent de curățare special pentru sticlă ceramică sau oțel inoxidabil (disponibil în comerț).

Murdărie superficială

1. Ştergeti suprafața de sticlă ceramică cu o cârpă umedă.
2. Ştergeți-o din nou, cu o cârpă uscată. Pe suprafața ceramică nu trebuie să rămână urme ale substanței de curățare.
3. Curățați cu grijă toată suprafața de sticlă ceramică pentru gătit cel puțin o dată pe săptămână, utilizând un agent de curățare special pentru sticlă ceramică sau oțel inoxidabil (disponibil în comerț).
4. Clătiți suprafața de sticlă ceramică cu o cantitate suficientă de apă curată, apoi ștergeți-i cu o cârpă uscată, care să nu lase scame.

Murdărie greu de îndepărtat

1. Pentru îndepărtarea resturilor de alimente persistente, utilizati o racletă de sticlă.
2. Plasati racleta la un unghi pe suprafața de sticlă ceramică.
3. Îndepărtati murdăria prin răzuire cu racleta.

Racletele speciale și soluțiile de curățare pentru sticlă ceramică sunt disponibile la comercianții specializați.

Curățarea și întreținerea (continuare)

RO

Îndepărtarea resturilor persistente

1. Îndepărtați zahărul ars, plasticul topit, folia de aluminiu sau alte materiale cu o racletă de sticlă cât mai repede, și cât timp sunt calde.

Important: Riscați să vă ardeți dacă utilizați racleta de sticlă într-o zonă fierbinte.

1. După răcire, curățați plita în mod normal.

Dacă ochiul pe care s-a topit ceva s-a răcit deja, porniți-l din nou, pentru a-l încălzi. Zgârieturile sau petele negre de pe suprafața de sticlă ceramică - provocate, de exemplu, de către o cratiță cu margini ascuțite - nu pot fi îndepărtate. Rețineți, totuși, că acestea nu împiedică funcționarea normală a plitei.

Important: Nu utilizați oțel, suc de lămâie și niciun alt agent de îndepărtare a petelor pe rama plitei; riscați să apară pete definitive.

1. Ştergeti rama cu o cârpă umedă.
2. Umeziți resturile uscate cu o cârpă umedă. Ștergeți până la uscarea completă.

Pentru a evita deteriorarea echipamentului

• Nu utilizati suprafața de sticlă a plitei drept blat de lucru sau raft pentru depozitare.
• Nu utilizati un ochi fără a avea o cratiță deasupra, sau dacă această cratiță este goală.
• Sticla ceramică este foarte rezistentă la variații de temperatură, dar este casantă. Poate fi deteriorată cu ușurință de către obiectele ascuțite sau tari, în cădere.
• Nu utilizati vase de fontă sau vase cu baza deteriorată sau neregulată. Riscați să zgâriați plita permanent, în cazul în care aceste vase sunt glisate pe suprafața ceramică.
• Nu plasați vase pe rama plitei. Riscați să zgâriati și să deteriorați finisajul acesteia.
• Evitați vărsarea lichidelor acide (de ex., oțet, suc de lămâie sau agenți detartranți) pe rama plitei, deoarece aceste lichide pot cauza pete persistente.
• Dacă oțetul (sau un preparat cu conținut de oțet) intră în contact cu un ochi fierbinte și se topește, trebuie curățat imediat cu racleta, cât timp mai este cald. Dacă permiteți răcirea reziduurilor, riscați să deteriorați suprafața ceramică la îndepărtare.
• Nu păstrați alimentele și materialele care se pot topi (de ex. plastic, folie de aluminiu sau celofan) în zona suprafeței de sticlă a plitei. Dacă un produs de acest tip se topește pe suprafața de gătit, trebuie îndepărtat imediat cu racleta.

Garantie și service

Întrebări frecvente și depanare

Pot apărea defectiuni în urma unor erori minore, pe care le puteți corecta chiar dvs., respectând următoarele instrucțiuni. Nu încercați să efectuați reparații mai complexe, dacă instrucțiunile de mai jos nu vă oferă soluția.

RO

Avertisment: Reparațiile acestui echipament se vor executa doar de către un tehnician de service calificat. Reparațiile incorect executate pot constitui riscuri considerabile pentru utilizator. Dacă echipamentul dvs. necesită reparații, contactați centrul de asistență pentru clienți.

Ce pot face dacă ochiurile nu funcționează?

Verificați dacă:

• Siguranța din carcasă (compartimentul siguranțelor) este intactă. Dacă siguranța se arde în mod repetat, apelați la un electrician autorizat.
• Echipamentul este pornit în mod corespunzător.
• Indicatorii de control de pe panoul de control sunt iluminați.
  • Ochiul dorit este activat.
• Ochiurile sunt setate la nivelul de putere dorit.

Ce pot face dacă ochiurile nu pornesc?

Verificați dacă:

• A trecut o perioadă mai mare de 10 secunde între activarea butonului Pornit/Oprit și pornirea ochiului dorit (consultați secțiunea “Pornirea echipamentului”).
  • Panoul de control este partial acoperit cu o cârpă umedă sau cu lichid.

Ce pot face dacă simbolul H pentru căldură reziduală dispare brusc?

Acesta poate fi rezultatul a două posibilități:

• Senzorul Pornit/Oprit a fost actionat accidental.
  • Panoul de control este partial acoperit cu o cârpă umedă sau cu lichid.

Ce pot face dacă, după oprirea ochiurilor, căldura reziduală nu este indicată pe afişaj?

Verificați dacă:

- Ochiul a fost utilizat pentru o scurtă perioadă de timp și, în consecință, nu s-a încălzit foarte tare. Dacă ochiul este fierbinte, contactați centrul de asistență pentru clienti.

Ce pot face dacă ochiurile nu pornesc sau nu se opresc?

Acest lucru ar putea fi cauzat de una din următoarele situații:

• Panoul de control este partial acoperit cu o cârpă umedă sau cu lichid.
- Blocarea pentru copii este activă.

Ce pot face dacă afișajul 5.8 te iluminat?

Verificați dacă:

- Panoul de control este parțial acoperit cu o cârpă umedă sau cu lichid. Pentru resetare, apăsați butonul tactil “Pornit/Oprit”.

Garantie și service (Continuare)

RO

Ce înseamnă faptul că arzătorul nu este încins (roșu)?

- Temperatura selectată a ochiului este menținută de un termostat care aprinde și stinge elementul radiant. Astfel, suprafața ochiului nu va fi întotdeauna roșie. Dacă selectați o temperatură mai redusă, arzătorul se va opri și va porni mai frecvent decât în cazul unei temperaturi mai ridicate. Totuși, chiar și în cazul selectării unei temperaturi ridicate, arzătorul funcționează intermitent.

Dacă solicitați serviciul de asistență pentru clienți în urma unei erori de utilizare a echipamentului, vizita tehnicianului poate necesita plata unui tarif, chiar și în timpul perioadei de garanție.

Service

Înainte de a solicita asistentă sau service, consultați sectiunea "Depanare".

Dacă aveți nevoie de asistență în continuare, urmați instrucțiunile de mai jos.

Este o problemă tehnică?

Dacă acesta este cazul, contactați serviciul de asistență pentru clienti.

Este necesar să vă pregătiți pentru apel. Astfel, veți simplifica procesul de diagnosticare a problemei și veți putea decide mai rapid dacă este necesară sau nu o vizită a tehnicianului de service.

Trebuie să aveți la dispoziție următoarele informații.

• Care este forma problemei?
- În ce circumstanțe apare problema?

Atunci când apelați serviciul de asistență pentru clienti, trebuie să cunoașteți modelul și numărul de serie al echipamentului dvs. Aceste informații sunt inscriptionate pe plăcuța cu date tehnice, după cum urmează:

• Descriere model
  • cod S / N (15 cifre)

Vă recomandăm să vă notați informațiile, pentru a le putea consulta mai ușor.

Model :

Număr de serie :

În ce cazuri vi se va solicita plata anumitor tarife, în perioada de garantie?

• dacă ați fi putut rezolva problema chiar dvs., prin aplicarea uneia dintre soluțiile din capitolul "Depanare".
• dacă tehnicianul de service trebuie să depună eforturi suplimentare deoarece nu i-ați oferit toate informațiile relevante înainte de vizită și, în consecință, de exemplu, trebuie să facă deplasări suplimentare după piese. Pregătirea pentru apelul telefonic, conform descrierii de mai sus, vă va scuti de astfel de costuri suplimentare.

Date tehnice

Dimensiuni echipament

Lățime 575 mm

Adâncime 505 mm

Înălțime 55 mm

Dimensiuni decupaj în blat

Lățime 560 mm

Adâncime 490 mm

Rază colț 3 mm

Ochiuri

Pozitie Diametru Putere
Față stânga 183 mm 1800 W
Spate stânga 148 mm 1200 W
Spate dreapta 183 mm 1800 W
Față dreapta 148 mm 1200 W

Tensiune de alimentare 230 V \~ 50 Hz

Greutate: Netă 7,5 kg

Brută 10,0 kg

RO

Notă

RO

Notă

RO

SAMSUNG

ÎNTREBĂRI SAU COMENTARII

TARA	APELATI	SAU VIZITATI-NE ONLINE LA
BOSNIA 05 133 1999		www.samsung.com
BULGARIA 07001 33 11 , normal tariff
CROATIA 062 - SAMSUNG (062-726-7864)
CZECH 800 - SAMSUNG (800-726786)
HUNGARY 06-80-SAMSUNG (726-7864)
MACEDONIA 023 207 777
MONTENEGRO 020 405 888
POLAND [phone]	0 801-1SAMSUNG (172-678)
ROMANIA TOLL FREE No.	08008 SAMSUNG (08008 726 7864)
SERBIA	0700 SAMSUNG (0700 726 7864)
SLOVAKIA 0800-SAMSUNG (0800-726-786)
LITHUANIA	8-800-77777
LATVIA 8000-7267
ESTONIA 800-7267

Nr. cod: DG68-00125D-01

C61RA* Séria

C61R2A* Séria

CTR364*B Séria

CTR464*B Séria
