Terméktípus	Sütő
Márka	Zanussi
Modell	ZOU20309WB
Energiaforrás	Elektromos
Beépítési mód	Beépíthető készülék
Sütő funkciók	Felső/alsó hő, Forrólevegő, Grill fokozat 1, Sütő világítás
Sütő térfogata	Nincs megadva
Behelyezési szintek száma	4
Mellékelt tartozékok	Kombinált rács, Sütőlemez
Ajtó üvegezés	Dupla üvegezés (2 üveglap)
Sütő világítás	Cserélhető lámpa (300 °C-ig hőálló)
Biztonsági berendezések	Biztonsági termosztát, Hűtőventilátor, Gyerekzár (opcionális)
Tisztítás	Katalitikus zománcbevonat (modelltől függően)
Feszültség	230 V (típustábla)
Teljesítmény	Nincs megadva
Méretek (M x Sz x Mé)	Nincs megadva
Súly	Nincs megadva

Gyakran ismételt kérdések - ZOU20309WB ZANUSSI

Hogyan kapcsoljam be a sütőt?

Forgassa a sütő funkcióválasztó gombot a kívánt sütőfunkcióra, és a hőmérséklet-szabályozó gombot a kívánt hőmérsékletre. Kikapcsoláshoz mindkét gombot forgassa Ki (0) állásba.

Milyen sütőfunkciók állnak rendelkezésre?

Rendelkezésre álló funkciók: Felső/alsó hő, Forrólevegő, Grill fokozat 1 és Sütő világítás. A Ki állás kikapcsolja a készüléket.

Hogyan tisztítsam a sütőajtót?

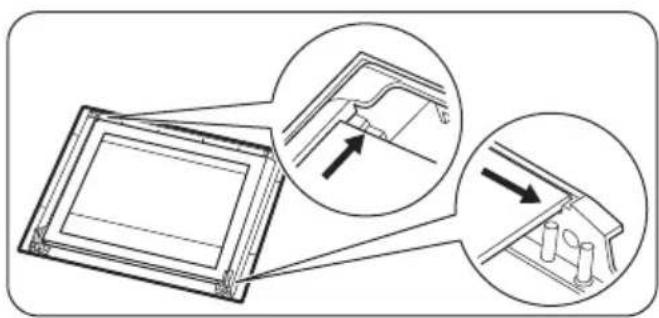

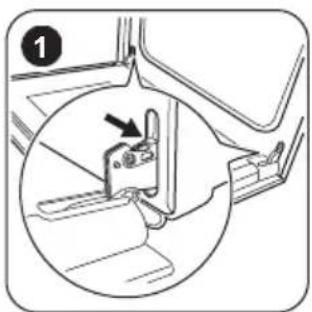

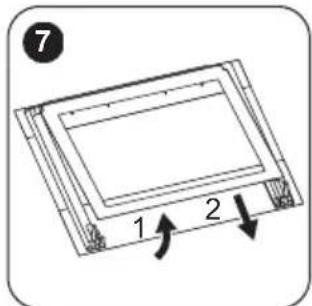

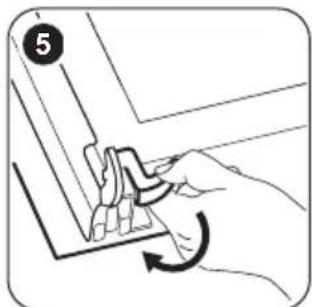

A sütőajtó tisztításhoz leszerelhető. Oldja ki a két csuklópánt kart, vegye le az ajtót, és távolítsa el a belső üveglapot a rögzítőelemek 90 fokos elforgatásával. Tisztítsa az üvegeket vízzel és mosogatószerrel.

Mit tegyek, ha a sütő nem melegít?

Ellenőrizze, hogy a sütő be van-e kapcsolva, és a biztosíték nem oldott-e ki. Ha a biztosíték ismételten kiold, forduljon szakemberhez.

Hogyan cseréljem ki a sütőlámpát?

Kapcsolja ki a sütőt, és távolítsa el a biztosítékot. Csavarja le az üvegfedelet az óramutató járásával ellentétes irányba, és cserélje ki a lámpát egy 300 °C-ig hőálló, azonos teljesítményű lámpára.

Tegyek alufóliát a sütő aljára?

Nem, ne tegyen alufóliát közvetlenül az aljára, mert ez károsíthatja a zománcbevonatot és ronthatja a sütési eredményt.

Miért képződik páralecsapódás a sütőben?

A páralecsapódás normális. Csökkentse azáltal, hogy a sütőt 10 percig előmelegíti, és az ételeket sütés után ne hagyja a sütőben 15–20 percnél tovább.

Hogyan használjam helyesen a forrólevegős funkciót?

A forrólevegővel több szinten is süthet egyszerre, anélkül, hogy az ízek átkerülnének. Csökkentse a hőmérsékletet a felső/alsó hőhöz képest kb. 10–20 °C-kal.

Mit jelentenek a főzőzóna fokozatok?

A főzőzóna-beállító gombok 1-től 9-ig terjedő fokozatokkal rendelkeznek. Forgassa a gombot a kívánt fokozatra. Kikapcsoláshoz állítsa 0-ra. A kétkörös zónáknál tovább kell forgatni a beakadásig.

Hol találom a szervizadatokat?

Az adatok (modell, termékszám, sorozatszám) a sütőtér elülső keretén található típustáblán találhatók. Jegyezze le ezeket az ügyfélszolgálat számára.

HASZNÁLATI ÚTMUTATÓ ZOU20309WB ZANUSSI

Biztonsági információk_19____
Biztonsági utasítások.20
Termékleírás 22
Az első használat előtt 23
Napi használat 23

További funkciók 24 ____
Hasznos tanácsok és javaslatok 24____
Ápolás és tisztítás.30 ____
Hibaelhárítás 32
Üzembe helyezés 33

A változtatások jogát fenntartjuk.

⚠ Biztonsági információk

Az üzembe helyezés és használat előtt gondosan olvassa el a mellékelt útmutatót. A nem megfelelő üzembe helyezés vagy használat által okozott károkért nem vállal felelősséget a gyártó. További tájékozódás érdekében tartsa elérhető helyen az útmutatót.

Gyermekek és fogyatékkal élő személyek biztonsága

• A készüléket a gyermekek (csak 8 évnél idősebb) és csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok és ismeretek híján lévő személyek csak felügyelettel, vagy a készülék biztonságos használatára vonatkozó megfelelő tájékoztatás esetén használhatják.
• Ne hagyja, hogy gyermekek játsszanak a készülékkel.
• Minden csomagolóanyagot tartson távol a gyermekektől.
• A gyermekeket és kedvenc háziállatokat tartsa távol a készüléktől működés közben, és működés után, lehüléskor. A készülék elérhető részei forróak.
• Ha rendelkezik gyermekbiztonsági zárral a készülék, akkor célszerű azt bekapcsolni.
• Gyermekek felügyelet nélkül nem végezhetnek tisztítási vagy karbantartási tevékenységet.
  • 3 évesnél fiatalabb gyermekek kizárólag folyamatos felügyelet mellett tartózkodhatnak a készülék közelében.

Általános biztonság

- A készülék üzembe helyezését és a hálózati kábel cseréjét csak képesített személy végezheti el.

• A készülék belseje használat közben felforrósodik. Ne érintse meg a készülék belsejében lévő fűtőelemeket. Amikor a sütőből kiveszi vagy behelyezi az edényeket, mindig használjon konyhai edényfogó kesztyűt.
  • A karbantartás megkezdése előtt húzza ki a hálózati dugaszt a fali aljzatból.
• Az izzó cseréje előtt győződjön meg arról, hogy a készülék ki van kapcsolva, hogy megelőzze áramütést.
• A készülék tisztításához ne használjon nagy nyomású gözt.
• Ne használjon súrolószert vagy éles fém kaparóeszközt a sütőajtó üvegének tisztítására, mivel ezek megkarcolhatják a felületet, ami az üveg megrepedését eredményezheti.
• Ha a hálózati kábel megsérül, azt a gyártónak vagy a márkaszerviznek vagy más hasonlóan képzett személynek kell kicserélnie, nehogy veszélyhelyzet álljon elő.
• A rögzített kábelezést a bekötési szabályok betartásával el kell látni megszakító eszközökkel.

Biztonsági utasítások

Üzembe helyezés

VIGYÁZAT!

A készüléket csak képesített személy helyezheti üzembe.

• Távolítsa el az összes csomagolóanyagot
• Ne helyezzen üzembe, és ne is használjon sérült készüléket.
• Tartsa be a készülékhez mellékelt üzembe helyezési útmutatóban foglaltakat.
• Súlyos a készülék, ezért legyen körültekintő a mozgatásakor. Mindig viseljen munkavédelmi kesztyűt.
• Soha ne húzza a készüléket a fogantyújánál fogva.
• A konyhai készülék házának és a fülkének megfelelő méretűnek kell lenniük.
• Tartsa meg a minimális távolságot a többi készüléktől és egységtől.
• A készüléket biztonságos szerkezetek alá és mellé helyezze.
• A készülék alkatrészei feszültség alatt állnak. A készüléket bútorban helyezze el, hogy megelőzze veszélyes részeinek megérintését.

- A készüléket azonos magasságú készülékek vagy egységek mellett helyezze el.

Elektromos csatlakoztatás

VIGYÁZAT!

Tüz- és áramütésveszély.

• Minden elektromos csatlakoztatást szakképzett villanyszerelőnek kell elvégeznie.
• A készüléket kötelező földelni.
• Ellenőrizze, hogy az adattáblán szereplő elektromos adatok megfelelnek-e a háztartási hálózati áram paramétereinek. Amennyiben nem, forduljon szakképzett villanyszerelőhöz.
• Mindig megfelelően felszerelt, áramütés ellen védett aljzatot használjon.
• Ne használjon hálózati elosztókat és hosszabbító kábeleket.

• Ügyeljen a hálózati csatlakozódugó és a hálózati kábel épségére. Amennyiben a készülék hálózati vezetékét ki kell cserélni, a cserét márkaszervizünknél végeztesse el.

• Ügyeljen arra, hogy a hálózati kábelek ne érjenek hozzá a készülék ajtajához, különösen akkor, ha az forró.

• A feszültség alatt álló és szigetelt alkatrészek érintésvédelmi részeit úgy kell rögzíteni, hogy szerszám nélkül ne lehessen eltávolítani azokat.
• Csak az üzembe helyezés befejezése után csatlakoztassa a hálózati csatlakozódugót a hálózati csatlakozóaljzatba. Ügyeljen arra, hogy a hálózati dugasz üzembe helyezés után is könnyen elérhető legyen.
• Amennyiben a hálózati konnektor rögzítése laza, ne csatlakoztassa a csatlakozódugót hozzá.
• A készülék csatlakozásának bontására, soha ne a hálózati kábelnél fogva húzza ki a csatlakozódugót. A kábelt mindig a csatlakozódugónál fogva húzza ki.
• Kizárólag megfelelő szigetelőberendezést alkalmazzon: hálózati túlterhelésvédő megszakítót, biztosítékot (a tokból eltávolított csavaros típusú biztosítékot), földzárlatkioldót és védőrelét.
• Az elektromos készüléket szigetelőberendezéssel kell ellátni, amely lehetővé teszi, hogy minden fázison leválassza a készüléket az elektromos hálózatról. A szigetelőberendezésnek legalább 3 mm-es érintkezőtávolsággal kell rendelkeznie.
• A készülék megfelel az EGK irányelveinek.

Használat

VIGYÁZAT!

Sérülés-, égés-, áramütés- és robbanásveszély.

- A készüléket kizárólag háztartási célra használja.

- Ne változtassa meg a készülék műszaki jellemzőit.

- Ellenőrizze, hogy a készülék szellőzőnyílásai nincsenek-e lezárva.

- Működés közben tilos a készüléket felügyelet nélkül hagyni.

- Minden használat után kapcsolja ki a készüléket.

- Körültekintően járjon el, ha működés közben kinyitja a készülék ajtaját. Forró levegő távozhat a készülékből.

- Ne működtesse a készüléket nedves kézzel, vagy amikor az vízzel érintkezik.

- Ne gyakoroljon nyomást a nyitott ajtóra.

• Ne használja a készüléket munka- vagy tárolófelületként.
• Óvatosan nyissa ki a készülék ajtaját. Az alkoholtartalmú alkotóelemek alkoholos levegőelegyet hozhatnak létre.
• Ügyeljen arra, hogy szikra vagy nyílt láng ne legyen a készülék közelében, amikor kinyitja az ajtót.
• Ne tegyen gyúlékony anyagot vagy gyúlékony anyaggal szennyezett tárgyat a készülékbe, annak közelébe, illetve annak tetejére.

VIGYÁZAT!

A készülék károsodásának veszélye áll fenn.

- A zománc elszíneződésének vagy károsodásának megakadályozása érdekében:

– ne tegyen edényt vagy egyéb tárgyat közvetlenül a készülék sütöterének aljára.
– ne tegyen alufóliát közvetlenül a készülék sütöterének aljára.
– Ne engedjen vizet a forró készülékbe.
– a főzés befejezése után ne tárolja a nedves edényeket vagy az ételt a készülékben.
– A tartozékok kivételekor vagy berakásakor óvatosan járjon el.

- A zománc elszíneződése nincs hatással a készülék teljesítményére. Ez a garanciajog szempontjából nem számít hibának.

- A nagy nedvességtartalmú sütemények esetében mély tepsit használjon a sütéshez. A gyümölcsök leve maradandó foltokat ejthet.

- A készülék kizárólag ételkészítési célokat szolgál. Tilos bármilyen más célra, például helyiség fűtésére használni.

- A művelet közben a sütő ajtaja legyen csukva.

Ápolás és tisztítás

VIGYÁZAT!

Személyi sérülés, tüz vagy a készülék károsodásának veszélye áll fenn.

- Karbantartás előtt kapcsolja ki a készüléket, és húzza ki a hálózati csatlakozódugót a csatlakozóaljzatból.

- Ellenőrizze, hogy lehült-e a készülék. Máskülönben fennáll a veszély, hogy az üveglapok eltörnek.

• A sütőajtó sérült üveglapját haladéktalanul cserélje ki. Forduljon a márkaszervizhez.
• Legyen óvatos, amikor az ajtót leszereli a készülékről. Az ajtó nehéz!
• Rendszeresen tisztítsa meg a készüléket, hogy elkerülje a felületének rongálódását.
• A készülékben maradt zsír vagy étel tüzet okozhat.
• A készüléket puha, nedves ruhával tisztítsa. Csak semleges tisztítószert használjon. Ne használjon súrolószert, súrolószivacsot, oldószert vagy fém tárgyat.
• Amennyiben sütötisztító aeroszolt használ, tartsa be a tisztítószer csomagolásán feltüntetett biztonsági utasításokat.
• Ne tisztítsa a katalitikus zománcréteget (ha van) semmilyen mosószerrel.

Belső világítás

- Az izzó illetve halogén lámpa olyan típusú, amely kizárólag háztartási készülékekhez

Termékleírás

Általános áttekintés

Tartozékok

• Huzalpolc

Főzőedényekhez, tortaformákhoz, sütőedényekhez.

használható. Otthona kivilágítására ne használja.

VIGYÁZAT!

Vigyázat! Áramütés-veszély.

• A lámpa cseréje előtt húzza ki a hálózati dugaszt a hálózati aljzatból.
• Kizárólag az eredetivel megegyező műszaki jellemzőkkel rendelkező lámpát használjon.

Ártalmatlanítás

VIGYÁZAT!

Sérülés- vagy fulladásveszély.

• Bontsa a készülék hálózati csatlakozását.
• Vágja le a hálózati tápkábelt, és helyezze a hulladékba.
• Szerelje le az ajtókilincset, hogy megakadályozza gyermekek és kedvenc állatok készülékben rekedését.

1 Kezelőpanel
2 A főzőlap kezelőszervei
3 Hőmérséklet jelző / szimbólum / visszajelző
4 Hőmérséklet-szabályozó gomb
5 Sütőfunkciók szabályozógombja
6 Üzemi jelzőlámpa / szimbólum / visszajelző
7 Hütöventilátor szellőzőnyílásai
8 Fütöelem
9 Sütőlámpa
10 Ventilátor
11 Polpszintek

- Sütő tálca

Tortákhoz és süteményekhez.

VIGYÁZAT!

Olvassa el a „Biztonság” című fejezetet.

Kezdeti tisztítás

Távolítson el minden tartozékot a készülékböl.

Olvassa el az „Ápolás és tisztítás” című fejezetet.

Az első használat előtt tisztítsa meg a készüléket.

Helyezze vissza a tartozékokat az eredeti helyükre.

Napi használat

VIGYÁZAT!

Olvassa el a „Biztonság” című fejezetet.

A készülék be- és kikapcsolása

Gomb szimbólum, visszajelző, illetve lámpa (modelltől függően):

• A visszajelző akkor kapcsol be, amikor a sütő felmelegszik.
• A lámpa a készülék működésekor kapcsol be.
• A szimbólum azt jelzi, hogy a gomb az egyik főzőzónát, a sütőfunkciót vagy a hőmérsékletet vezérli-e.

Előfűtés

Üres készülékkel végezzen előmelegítést, hogy kiégesse a visszamaradt zsírt.

1. Állítsa be a funkciót és a maximális hőmérsékletet.
2. Hagyja egy óráig működni a készüléket.
3. Állítsa be a funkciót és a maximális hőmérsékletet.

4. Hagyja 15 percig működni a készüléket. A szokásosnál forróbbak lehetnek a tartozékok. Szagot és füstöt bocsáthat ki a készülék. Ez normális jelenség. Gondoskodjon a megfelelő légáramlásról.

5. A sütőfunkció kiválasztásához forgassa el a sütőfunkciók gombját.

6. Forgassa a hömérséklet-szabályozó gombot a kívánt hömérséklet kiválasztásához.
7. A készülék kikapcsolásához forgassa a sütőfunkciók és a hőmérséklet szabályozó gombjait kikapcsolt pozícióba.

Sütöfunkciók

Sütőfunkció Alkalmazás
0	Kikapcsolt állás A készülék kikapcsolt állapotban van.
	Sütő világítás A sütőlámpa bekapcsolása sütőfunkció használata nélkül.
	Alsó + felső sütés	1 szinten történő tészta- és hússütés számára.
	Légkeveréses sütés	Többféle étel egyszerre való sütése azonos hőmérséklet-en, egynél több polcmagasságon anélkül, hogy az egyik átvenné a másik zamatát.
	Grill Laposabb élelmiszerek grillezéséhez és pirítós készítésé-hez.

Főzőzónák szabályozógombjai

A főzőlapot a főzőzónák gombjaival lehet üzemeltetni. Olvassa el a főzőlap kezelési útmutatóját.

Olvassa el a főzőlap használati utasításának biztonságra vonatkozó fejezeteit.

Höfokbeállítások

Gomb jelölése Funkció
0 Kikapcsolt állás
1 - 9 Hőfokbeállítások
	Kétkörös zóna kapcsolója

1. Forgassa el a gombot a kívánt höfokozatra.

További funkciók

1. A főzési folyamat befejezéséhez forgassa el a szabályozógombot a kikapcsolt helyzetbe.

A dupla főzőzóna használata (ha létezik)

A dupla zóna bekapcsolásához az óramutató járásával megegyező irányba fordítsa el a gombot. Ne forgassa túl a stop pozición.

1. Forgassa az óramutató járásával megegyező irányba, a 9 állásba a gombot.
2. Forgassa lassan a gombot a szimbólum felé kattanásig. A két főzőzóna be van kapcsolva.
3. A szükséges hőfok beállításához lásd a „Hőfokbeállítások” című részt.

Hűtőventilátor

Amikor a készülék üzemel, a hűtőventilátor automatikusan bekapcsol, hogy hidegen tartsa a készülék felületeit. Amikor kikapcsolja a készüléket, a hűtőventilátor továbbra is működik, amíg a készülék le nem hűl.

Biztonsági felszerelés

A készülék nem megfelelő használata vagy a részegységek meghibásodása veszélyes

Hasznos tanácsok és javaslatok

túlmelegedést okozhat. Ennek megakadályozása céljából a sütő biztonsági hőkapcsolóval rendelkezik, amely megszakítja az áramellátást. A sütő a hőmérséklet csökkenése után automatikusan újra bekapcsol.

VIGYÁZAT!

Olvassa el a „Biztonság” című fejezetet.

A táblázatban szereplő hőmérsékleti értékek és sütési időtartamok csak tájékoztatásként szolgálnak. A valós értékek a receptektől, a felhasznált összetevők minőségétől és mennyiségétől függenek.

Általános tudnivalók

• A készülék négy polcszinttel rendelkezik. A polcszintek számozása a készülék aljától felfelé történik.
• A sütő egy speciális rendszerrel van ellátva, ami keringeti a levegőt, és a gözt folyamatosan visszavezeti. A rendszerrel egyszerre párolhat és süthet, így az elkészített ételek belül puhák, kívül pedig ropogósak lesznek. Minimálisra csökkenti a sütési időt és az energiafogyasztást.
• A nedvesség lecsapódhat a készüléken vagy az ajtó üveglapjain. Ez normális jelenség. Mindig álljon hátrébb a készüléktől, amikor sütés közben kinyitja a készülék ajtaját. A páralecsapódás csökkentése érdekében a sütés megkezdése előtt 10 percig üzemeltesse a készüléket.
• Törölje le a nedvességet a készülék minden használata után.
• Ne helyezzen semmilyen tárgyat közvetlenül a sütőtér aljára, és a készülék egységeit ne takarja le sütés közben alufóliával. Ez hatással lehet a sütés

eredményére, és károsíthatja a sütő zománcozását.

Sütemények sütése

• Ne nyissa ki addig a sütő ajtaját, amíg a sütési idő 3/4-e el nem telt.
• Ha egyszerre két sütő tálcát használ, legyen egy üres szint közöttük.

Húsok és halak sütése

• Nagyon zsíros húsok sütésekor használjon mély tepsit, hogy megóvja a sütőt a zsírfoltoktól, amelyek esetleg rá is éghetnek.
• Hagyja a húst kb. 15 percig állni a szeletelés előtt, hogy a szaftja ne folyjon ki.
• Hússütés közben a túlzott füstképződés megelőzése érdekében öntsön egy kis vizet a mély tepsibe. A füst lecsapódásának megelőzése érdekében mindig pótolja az elpárolgott vizet.

Sütési időtartamok

A sütés időtartama az étel fajtájától, annak állagától és mennyiségétől függ.

Kezdetben figyelje a teljesítményt sütés közben. Találja meg a legjobb beállításokat (hőmérséklet-beállítás, sütési idő stb.) sütőedényeihez, receptjeihez és mennyiségeihez, miközben használja a készüléket.

Tészta- és hússütési táblázat

Sütemények

Étel Alsó + felső sütés Légkeveréses sütés Idő (perc) Megjegy-						zés
	Hőmér-séklet (°C)	Polcma-gasság	Hőmér-séklet (°C)	Polcma-gasság
Habos sü-temények	170 2 165 2 (1 és 3) 45 - 60 Tortasütő					formában
Linzer-tészta	170 2 160 2 (1 és 3) 20 - 30 Tortasütő					formában
Írós-túrós lepény	170 1 165 2 70 - 80 26 cm-es					tortasütő formában
Almatorta(almáspite)	170 1 160 2 (1 és 3) 80 - 100 Két darab					20 cm-es sütőfor-mában a huzalpol-con
Rétes 175 2 150 2 60 - 80 Sütő tál-						cán
Gyümölc-storta	170 2 160 2 (1 és 3) 30 - 40 26 cm-es					tortasütő formában
Gyümölc-skenyér	170 2 155 2 50 - 60 26 cm-es					tortasütő formában
Piskóta-tészta(zsiradék nélküli piskóta-tészta)	170 2 160 2 90 - 120 26 cm-es					tortasütő formában
Karácso-nyi torta/gyümölc-storta gazdagon	170 2 160 2 50 - 60 20 cm-es					tortasütő formában
Szilvator-ta1)	170 2 165 2 20 - 30 Kenyérsü-					tő formá-ban
Aprósüte-mények	170 3 166 3 (1 és 3) 25 - 35 Sütő tál-					cán
Teasüte-mény1)	150 3 140 3 (1 és 3) 30 - 35 Sütő tál-					cán
Habcsók 100 3 115 3 35 - 40 Sütő tál-						cán
Molnárka1)	190 3 180 3 80 - 100 Sütő tál-					cán
Choux tészta1)	190 3 180 3 (1 és 3) 15 - 20 Sütő tál-					cán
Tortala-pok	180 3 170 2 25 - 35 20 cm-es					tortasütő formában
Lekváros piskóta	180 1 vagy 2 170 2 45 - 70 Bal és					jobb olda-lon 20 cm-es sü-tőformá-ban
Gyümölc-storta gazdagon	160 1 150 2 110 - 120 24 cm-es					tortasütő formában
Lekváros piskóta ^1)	170 1 160 1 50 - 60 20 cm-es					tortasütő formában

1) Melegítse elő a sütőt 10 percig.

Kenyér és pizza

Étel Alsó + felső sütés Légkeveréses sütés Idő (perc) Megjegy-						zés
	Hőmér-séklet (°C)	Polcma-gasság	Hőmér-séklet (°C)	Polcma-gasság
Fehérkenyér1)	190 1 195	1 60 - 70 1 - 2 dar-				ab, 500 g/db
Roz-skenyér	190 1 190	1 30 - 45 Kenyérsü-				tő formá-ban
Zsemle1)	190 2 180	2 (1 és 3) 25 - 40 6 - 8 db a				sütő tál-cán
Pizza1)	190 1 190	1 20 - 30 Mély tep-				siben
Pogácsák1)	200 3 190	2 10 – 20 Sütő tál-				cán

1) Melegítse elő a sütőt 10 percig.

Töltött tészták

Étel Alsó + felső sütés Légkeveréses sütés Idő (perc) Megjegy-						zés
	Hőmér-séklet (°C)	Polcma-gasság	Hőmér-séklet (°C)	Polcma-gasság
Vajas-tészta-ko-sárka	180 2 180 2 40 - 50 Formában
Zöldséges pite	200 2 200 2 45 - 60 Formában
Quiche 190 1 190 1 40 - 50 Formában
Lasagne 200 2 200 2 25 - 40 Formában
Cannello-ni	200 2 200 2 25 - 40 Formában
Yorkshire puding ^1)	220 2 210 2 20 - 30 6 puding-					forma

1) Melegítse elő a sütőt 10 percig.

Hús

Étel Alsó + felső sütés Légkeveréses sütés Idő (perc) Megjegy-						zés
	Hőmér-séklet (°C)	Polcma-gasság	Hőmér-séklet (°C)	Polcma-gasság
Marhahús 200 2 190 2 50 - 70 Huzalpol-						con és mély tep-siben
Sertés 180 2 180 2 90 - 120 Huzalpol-						con és mély tep-siben
Borjú 190 2 175 2 90 - 120 Huzalpol-						con és mély tep-siben
Angol marha-sült, vére-sen	210 2 200 2 44 - 50 Huzalpol-					con és mély tep-siben
Angol marha-sült, köze-pesen át-sütve	210 2 200 2 51 - 55 Huzalpol-					con és mély tep-siben
Angol marha-sült, jól át-sütve	210 2 200 2 55 - 60 Huzalpol-					con és mély tep-siben
Sertésla-pocka	180 2 170 2 120 - 150 Mély tep-					siben
Sertésc-sülök	180 2 160 2 100 - 120 2 darab					egy mély tepsiben
Bárány 190 2 190 2 110 - 130 Comb
Csirke 200 2 200 2 70 - 85 Egészben
Pulyka 180 1 160 1 210 - 240 Egészben
Kacsa 175 2 160 2 120 - 150 Egészben
Liba 175 1 160 1 150 - 200 Egészben
Nyúlhús 190 2 175 2 60 - 80 Feldara-						bolva
Vadnyúl 190 2 175 2 150 - 200 Feldara-						bolva
Fácán 190 2 175 2 90 - 120 Egészben

Hal

Étel Alsó + felső sütés Légkeveréses sütés Idő (perc) Megjegy-						zés
	Hőmér-séklet (°C)	Polcma-gasság	Hőmér-séklet (°C)	Polcma-gasság
Pisztráng/tengerikeszeg	190 2 175 2 (1 és 3) 40 - 55 3 - 4 hal
Tonhal/lazac	190 2 175 2 (1 és 3) 35 - 60 4 - 6 filé

Grill

Melegítse elő az üres sütőt 10 percig a sütés előtt.

Étel Mennyiség Hőmér-			séklet (°C)	Idő (perc) Polcma-oldal		gasság
	Darab (g)	Első oldal Második
Filészeletek	4 800 250	12 – 15 12 – 14 3
Bifsztek 4	600 250 10 – 12	6 – 8 3
Kolbászok 8 - 250	12 – 15	10 – 12 3
Sertés-borda	4 600 250	12 – 16 12 – 14 3
Csirke(félbevágva)	2 1000 250	30 – 35 25 – 30 3
Kebab 4 - 250	10 – 15 10 – 12 3
Csirke-mell	4 400 250	12 – 15 12 – 14 3
Hamburger	6 600 250	20 – 30 - 3
Halfilé 4	400 250 12 – 14	10 – 12 3
Melegszendvics	4 – 6 - 250	5 – 7 - 3
Pirítós	4 – 6 - 250	2 – 4 2 – 3 3

Ápolás és tisztítás

VIGYÁZAT!

Olvassa el a „Biztonság” című fejezetet.

Tisztítással kapcsolatos megjegyzések

• A készülék elejét meleg vizes és tisztítószeres puha ruhával tisztítsa meg.
• A fémfelületek tisztítását hagyományos tisztítószerrel végezze.

• Minden használat után tisztítsa meg a készüléket belsejét. A lerakódott zsír vagy egyéb ételmaradék tüzet okozhat.

• A makacs szennyeződéseket az erre a célra kifejlesztett speciális sütötisztító szerrel tisztítsa meg.

• Minden használat után tisztítsa és szárítsa meg az összes tartozékot. Meleg vízzel és tisztítószerrel megnedvesített puha kendőt használjon.
• Ha teflon bevonatú tartozékokkal rendelkezik, ne tisztítsa azokat agresszív tisztítószerekkel, éles szélű tárgyakkal vagy mosogatógépben. Ezek a letapadást gátló teflon bevonat sérülését okozhatják.

Rozsdamentes acél vagy alumínium készülékek

A sütőajtó tisztításához csak nedves szivacsot használjon. Puha ronggyal törölje szárazra. Soha ne használjon acélgyapotot, savtartalmú vagy súroló hatású szereket, mivel azok károsíthatják a sütő felületét. A sütő kezelőpaneljét ugyanilyen elővigyázatosan tisztítsa meg.

Az ajtótömítések megtisztítása

• Rendszeresen ellenőrizze az ajtótömítés állapotát. Az ajtótömítés a sütönyílás kereténél található. Ne használja a készüléket, ha az ajtótömítés sérült. Vegye fel a kapcsolatot egy márkaszervizzel.
• Az ajtótömítés tisztításának részleteit lásd a tisztításról szóló általános részben.

A sütőajtó tisztítása

A sütő ajtajában két üveglap van beépítve. A tisztításhoz a sütőajtó és a belső üveglap eltávolítható.

A sütő ajtaja bezáródhat, ha úgy próbálja kiszerelni a belső üveglapot, hogy a sütő ajtaja nincs leszerelve.

FIGYELMEZTETÉS!

Ne használja a készüléket a belső üveglap nélkül.

1 Nyissa ki teljesen az ajtót, és tartsa meg az ajtó két zsanérját.

2 Emelje meg, és fordítsa el a két zsanéron lévő kart.

3 Csukja vissza félig a sütőajtót az első nyitási pozícióig. Ezután húzza előre és emelje ki az ajtót a helyéről.

4 Helyezze az ajtót egy stabil felületre leterített puha ruhára.

5 Oldja ki a reteszelőrendszert a belső üveglap kiszereléséhez.

6 A két rögzítőt forgassa el 90°-kal, majd húzza ki azokat a helyükről.

7 Először emelje meg óvatosan, majd távolítsa el az üveglapot.

Tisztítsa meg az üveglapot mosószeres vízzel. Az üveglapot óvatosan tisztítsa meg.

A tisztítás befejeztével tegye vissza az üveglapot és a sütőajtót a helyére. Ismételje meg fordított sorrendben a fenti lépéseket.

Az üveglap filmnyomott oldalának az ajtó belseje felé kell néznie. Győződjön meg arról, hogy behelyezés után az üveglap kerete a filmnyomott részeken nem érdes felületű-e, amikor hozzáér.

Ellenőrizze, hogy a belső üveglapot megfelelően helyezte-e az ágyazatba.

A lámpa izzójának cseréje

Tegyen egy kendőt a készülék belsejének az aljára. Ez megakadályozza a sütővilágítás üvegbúrájának és a sütőtérnek a sérülését.

VIGYÁZAT!

Áramütésveszély! A lámpa cseréje elött kapcsolja le a hálózati biztosítékot / kisautomatát. Forró lehet a sütővilágítás izzója és üvegbúrája.

Hibaelhárítás

VIGYÁZAT!

Olvassa el a „Biztonság” című fejezetet.

Mit tegyek, ha...

Jelenség Lehetségeş ok Javítási mód
A főzőzónák nem működnek. Olvassa el a beépíthető főzőfelület használati útmutatóját.
A sütő nem melegszik fel. A készülék kikapcsolt állapot-ban van.	Kapcsolja be a sütőt.
A sütő nem melegszik fel. Leolvadt a biztosíték. Ellenőrizze, hogy a biztosítékokozza-e a problémát. Ha a biztosíték többször is kiold,hívjon szakképzett villanys-zerelőt.
A világítás nem működik. A világítás izzója meghibásodott.	Cserélje ki az izzót.
Gőz- és páralecsapódás az ételen és a sütőtérben.	Az ételt túl sokáig hagyta a sütőben.

1. Kapcsolja ki a készüléket.
2. Vegye ki a biztosítékot a biztosítékdobozból, vagy kapcsolja le az áramköri megszakítót.

Hátsó lámpa

1. Az üveg lámpaburkolat eltávolításához fordítsa azt az óramutató járásával ellentétes irányba.
2. Tisztítsa meg az üveg lámpaburkolatot.
3. Cserélje ki az izzót egy megfelelő, 300 °C-ig hőálló izzóra.
4. Szerelje fel az üveg lámpaburkolatot.

A szerviz számára szükséges adatok

Ha nem talál megoldást egyedül a problémára, forduljon a márkakereskedőhöz vagy a hivatalos szervizközponthoz.

A márkaszerviz számára szükséges adatok az adattáblán találhatóak. Az adattábla a

készülék sütöterének elülső keretén található. Ne távolítsa el az adattáblát a készülék sütöterének keretéről.

Javasoljuk, hogy az adatokat jegyezze fel ide:

Típus (MOD.) ....

Termékszám (PNC) ....

Sorozatszám (S.N.) ....

Üzembe helyezés

VIGYÁZAT!

Olvassa el a „Biztonság” című fejezetet.

Beépítés munkalap alá

FIGYELMEZTETÉS!

A készülék üzembe helyezését csak képesített és hozzáértő személy végezheti. Ha nem vesz igénybe szakképzett vagy hozzáértő személyt, meghibásodás esetén a garancia hatályát veszti.

Mielött üzembe helyezné a készüléket, szerelje össze a munkalapba épített, megfelelő főzőlappal.

Típus Legnagyobb teljesít- mény

ZAV6046 7600 W

Elektromos csatlakoztatás a főzőlappal

A főzőlap csatlakoztatására szolgáló aljzat a sütő készülékházának tetején található. A főzőlaphoz szállításkor mellékelve vannak a főzőzónákhoz szükséges csatlakozóvezetékek és a földelő vezeték. A vezetékek csatlakozódugókkal vannak felszerelve. A főzőlap sütőhöz csatlakoztatásához dugja a csatlakozódugókat a sütő megfelelő

aljzataiba. A csatlakozódugók és az aljzatok olyan kialakításúak, hogy nem teszik lehetővé a helytelen csatlakoztatást.

Beépítés

A sütő rögzítése a konyhaszekrényhez

A gyártó semmilyen felelősséget nem vállal, ha a biztonságra vonatkozó fejezetekben található óvintézkedéseket nem tartja be.

A készülék dugasz és csatlakozókábel nélkül kerül szállításra.

Kábel

Az üzembe helyezéshez vagy cseréhez használható vezetéktípusok: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F.

A vezeték szükséges keresztmetszete az adattáblán található összteljesítmény alapján állapítható meg.

A csatlakozótábla csatlakoztatása

A készülék hatpólusú csatlakozótáblával rendelkezik. A jumperek (áthidalók) semleges vezetékkel ellátott, 400 V-os, háromfázisú működéshez vannak beállítva.

L 1 - 2 - 3 = fázis vezetékek

KÖRNYEZETVÉDELMI TUDNIVALÓK

A jelzéssel ellátott anyagok újrahasznosíthatóak. Újrahasznosításhoz tegye a megfelelő konténerekbe a csomagolást. Járuljon hozzá környezetünk és egészségünk védelméhez, és hasznosítsa újra az elektromos és elektronikus hulladékot. A tiltó szimbólummal ellátott készüléket ne dobja a háztartási hulladék közé. Juttassa el a készüléket a helyi újrahasznosító telepre, vagy lépjen kapcsolatba a hulladékkezelésért felelős hivatallal.

N 4 = nulla vezeték

= = földelő vezeték

Ettöl eltérő tápfeszültség esetén a csatlakozótáblán az áthidaló vezetékeket az alábbi kapcsolási rajzon látható módon kell elrendezni. Csatlakoztassa a földelő vezetéket a kötésponthoz. A tápkábelt a csatlakozótáblához történő csatlakoztatása után egy csatlakozókapoccsal rögzítse.
