ZOU20309WB - Ofen ZANUSSI - Kostenlose Bedienungsanleitung

Produkttyp	Ofen
Marke	Zanussi
Modell	ZOU20309WB
Energiequelle	Elektrisch
Einbauart	Einbaugerät
Ofenfunktionen	Ober-/Unterhitze, Heißluft, Grillstufe 1, Backofenbeleuchtung
Backofenvolumen	Nicht angegeben
Anzahl der Einschubebenen	4
Mitgeliefertes Zubehör	Kombirost, Backblech
Türverglasung	Doppelverglasung (2 Glasscheiben)
Backofenbeleuchtung	Austauschbare Lampe (bis 300 °C hitzebeständig)
Sicherheitseinrichtungen	Sicherheitsthermostat, Kühlgebläse, Kindersicherung (optional)
Reinigung	Katalytische Emailbeschichtung (abhängig vom Modell)
Spannung	230 V (Typenschild)
Leistung	Nicht angegeben
Maße (H x B x T)	Nicht angegeben
Gewicht	Nicht angegeben

Häufig gestellte Fragen - ZOU20309WB ZANUSSI

Wie schalte ich den Ofen ein?

Drehen Sie den Backofen-Einstellknopf auf die gewünschte Ofenfunktion und den Temperaturwahlknopf auf die gewünschte Temperatur. Zum Ausschalten beide Knöpfe auf Aus (0) drehen.

Welche Ofenfunktionen stehen zur Verfügung?

Verfügbare Funktionen sind: Ober-/Unterhitze, Heißluft, Grillstufe 1 und Backofenbeleuchtung. Die Stellung Aus schaltet das Gerät aus.

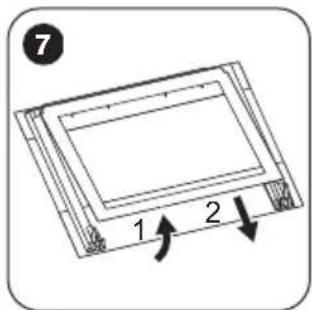

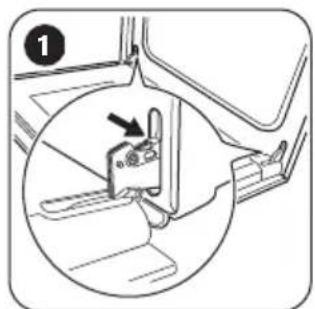

Wie reinige ich die Backofentür?

Die Backofentür kann zur Reinigung demontiert werden. Lösen Sie die beiden Scharnierhebel, nehmen Sie die Tür ab und entfernen Sie die innere Glasscheibe, indem Sie die Befestigungselemente um 90 Grad drehen. Reinigen Sie die Scheiben mit Wasser und Spülmittel.

Was tun, wenn der Ofen nicht heizt?

Überprüfen Sie, ob der Ofen eingeschaltet ist und die Sicherung nicht ausgelöst hat. Falls die Sicherung wiederholt auslöst, wenden Sie sich an eine Elektrofachkraft.

Wie tausche ich die Backofenlampe aus?

Schalten Sie den Ofen aus und entfernen Sie die Sicherung. Drehen Sie die Glasabdeckung gegen den Uhrzeigersinn und ersetzen Sie die Lampe durch eine bis 300 °C hitzebeständige Lampe gleicher Leistung.

Kann ich Alufolie auf den Ofenboden legen?

Nein, legen Sie keine Alufolie direkt auf den Boden, da dies die Emailbeschichtung beschädigen und das Garergebnis beeinträchtigen kann.

Warum bildet sich Kondenswasser im Ofen?

Kondenswasser ist normal. Reduzieren Sie es, indem Sie den Ofen 10 Minuten vorheizen und die Speisen nach dem Garen nicht länger als 15–20 Minuten im Ofen lassen.

Wie verwende ich die Heißluftfunktion richtig?

Mit Heißluft können Sie auf mehreren Ebenen gleichzeitig backen, ohne dass Aromen übertragen werden. Reduzieren Sie die Temperatur im Vergleich zu Ober-/Unterhitze um etwa 10–20 °C.

Was bedeuten die Kochstufen am Kochfeld?

Die Kochzonen-Einstellknöpfe haben Stufen von 1 bis 9. Drehen Sie den Knopf auf die gewünschte Stufe. Zum Ausschalten auf 0 stellen. Bei Zweikreiszonen zusätzlich bis zum Einrasten drehen.

Wo finde ich die Servicedaten?

Die Daten (Modell, Produktnummer, Seriennummer) befinden sich auf dem Typenschild am Frontrahmen des Garraums. Notieren Sie diese für den Kundendienst.

BEDIENUNGSANLEITUNG ZOU20309WB ZANUSSI

Sicherheitsinformationen 2 ____
Sicherheitsanweisungen 3____
Gerätebeschreibung.6 ____
Vor der ersten Inbetriebnahme 6____
Täglicher Gebrauch 6____

Zusatzfunktionen 8
Tipps und Hinweise 8____
Reinigung und Pflege 14 ____
Fehlersuche_16
Montage 17____

Änderungen vorbehalten.

Sicherheitsinformationen

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.

Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen.
• Alle Verpackungsmaterialien von Kindern fernhalten.
• Halten Sie Kinder und Haustiere während des Betriebs oder der Abkühlphase vom Gerät fern. Zugängliche Teile sind heiß.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Wartung oder Reinigung des Geräts dürfen nicht von Kindern ohne Aufsicht erfolgen.
• Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.

Allgemeine Sicherheit

• Nur eine qualifizierte Fachkraft darf den Elektroanschluss des Geräts vornehmen und das Kabel austauschen.
• Der Geräteinnenraum wird während des Betriebs heiß. Berühren Sie nicht die Heizelemente im Geräteinnern. Verwenden Sie zum Anfassen des Zubehörs und der Töpfe wärmeisolierende Handschuhe.
• Trennen Sie das Gerät vor Wartungsarbeiten von der Stromversorgung.
• Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.
• Benutzen Sie zum Reinigen des Geräts keinen Dampfreiniger.
• Benutzen Sie keine scharfen Scheuermittel oder Metallschwämmchen zum Reinigen der Glastür; diese könnten die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.
• Gemäß den Verdrahtungsregeln muss bei Festverdrahtung eine Vorrichtung zur Trennung des Gerätes von der Spannungsversorgung vorhanden sein.

Sicherheitsanweisungen

Montage

WARNUNG!

Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des Geräts vornehmen.

• Entfernen Sie das Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

• Ziehen Sie das Gerät nicht am Türgriff.

• Das Küchenmöbel und die Einbaunische müssen die passenden Abmessungen aufweisen.

• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.
• Stellen Sie sicher, dass das Gerät unterhalb von bzw. zwischen sicheren Konstruktionen montiert wird.
• Einige Teile des Geräts sind stromführend. Das Küchenmöbel muss auf allen Seiten mit dem Gerät abschließen, um einen Kontakt mit stromführenden Teilen zu vermeiden.
• Die Seiten des Geräts dürfen nur an Geräte oder Einheiten in gleicher Höhe angrenzen.

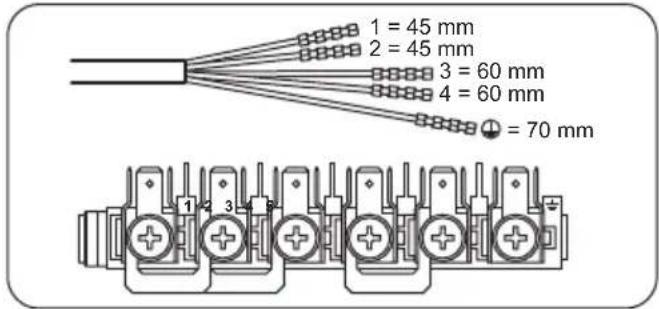

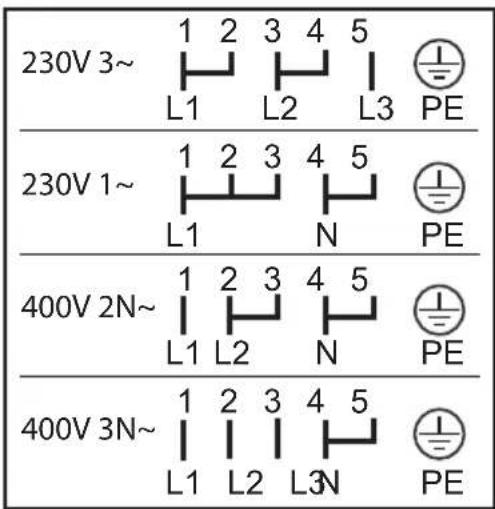

Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
• Das Gerät muss geerdet sein.
• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft.
• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie diese Arbeit durch unseren autorisierten Kundendienst durchführen.
• Achten Sie darauf, dass das Netzkabel die Gerätetür nicht berührt, insbesondere wenn die Tür heiß ist.
• Alle Teile, die gegen direktes Berühren schützen sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
  ■ Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
• Das Gerät entspricht den EWG-Richtlinien.

Gebrauch

WARNUNG!

Verletzungs-, Verbrennungs-, Stromschlag- oder Explosionsgefahr.

• Das Gerät ist ausschließlich für die Verwendung im Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Die Lüftungsöffnungen dürfen nicht abgedeckt werden.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
• Schalten Sie das Gerät nach jedem Gebrauch aus.
• Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft austreten.
• Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.
• Üben Sie keinen Druck auf die geöffnete Gerätetür aus.
• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Öffnen Sie die Gerätetür vorsichtig. Bei der Verwendung von Zutaten, die Alkohol enthalten, kann ein Alkohol-Luftgemisch entstehen.
• Achten Sie beim Öffnen der Tür darauf, dass keine Funken oder offenen Flammen in das Geräts gelangen.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.
  Das Gerät könnte beschädigt werden.
• Um Beschädigungen und Verfärbungen der Emailbeschichtung zu vermeiden:
• Stellen Sie feuerfestes Geschirr oder andere Gegenstände nicht direkt auf den Boden des Geräts.
  – Legen Sie keine Alufolie direkt auf den Boden des Geräts.
• Stellen Sie kein Wasser in das heiße Gerät.
  – Lassen Sie nach dem Ausschalten des Geräts kein feuchtes Geschirr oder feuchte Speisen im Backofeninnenraum stehen.

WARNUNG!

– Gehen Sie beim Herausnehmen oder Einsetzen der Innenausstattung sorgfältig vor.

• Verfärbungen der Emailbeschichtung haben keine Auswirkung auf die Leistung des Geräts. Sie stellen keinen Mangel im Sinne des Gewährleistungsrechtes dar.
• Verwenden Sie für feuchte Kuchen das tiefe Blech. Fruchtsäfte können bleibende Flecken verursachen.
• Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.
• Die Backofentür muss bei Betrieb stets geschlossen sein.

Reinigung und Pflege

WARNUNG!

Verletzungs-, Brandgefahr sowie Risiko von Schäden am Gerät.

• Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.
• Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.
• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an den Kundendienst.
• Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer!
• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.

• Fett- oder Speisereste im Gerät können einen Brand verursachen.

• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

• Falls Sie ein Backofenspray verwenden, befolgen Sie bitte unbedingt die Anweisungen auf der Verpackung.
• Reinigen Sie die katalytische Emailbeschichtung (falls vorhanden) nicht mit Reinigungsmitteln.

Backofenbeleuchtung

- Die Leuchtmittel in diesem Gerät sind nur für Haushaltsgeräte geeignet. Benutzen Sie sie nicht für die Raumbeleuchtung.

WARNUNG!

Stromschlaggefahr.

• Trennen Sie das Gerät von der Stromversorgung, bevor Sie die Lampe austauschen.
• Verwenden Sie dazu eine Lampe mit der gleichen Leistung.

Entsorgung

WARNUNG!

Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab, und entsorgen Sie es.
• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschliessen.

Allgemeine Übersicht

Zubehör

- Kombirost

Für Kochgeschirr, Kuchenformen, Braten.

Vor der ersten Inbetriebnahme

1 Bedienfeld
2 Kochfeld-Einstellknöpfe
3 Temperaturkontrolllampe/-symbol/-anzeige
4 Temperaturwahlknopf
5 Backofen-Einstellknopf
6 Betriebskontrolllampe/-symbol/-anzeige
7 Lüftungsöffnungen für das Kühlgebläse
8 Heizelement
9 Backofenbeleuchtung
10 Ventilator
11 Einschubebenen

- Backblech

Für Kuchen und Plätzchen.

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

Erste Reinigung

Bitte die gesamte Innenausstattung aus dem Ofen entfernen.

Siehe Kapitel „Reinigung und Pflege“.

Reinigen Sie das Gerät vor dem ersten Gebrauch.

Setzen Sie das Zubehör wieder in seiner ursprünglichen Position ein.

Vorheizen

Heizen Sie das leere Gerät vor, um Fettreste zu verbrennen.

Täglicher Gebrauch

1. Stellen Sie die Funktion Höchsttemperatur ein.
2. Lassen Sie das Gerät 1 Stunde lang eingeschaltet.
3. Stellen Sie die Funktion Höchsttemperatur ein.
4. Lassen Sie das Gerät 15 Minuten lang eingeschaltet.
   Das Zubehör kann heißer werden als bei normalem Gebrauch. Das Gerät kann Geruch und Rauch verströmen. Das ist normal. Sorgen Sie für eine ausreichende Belüftung.

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

Ein- und Ausschalten des Geräts

Je nach Modell besitzt Ihr Gerät Knopfsymbole, Kontrolllampen oder Anzeigen.

• Die Anzeige leuchtet während der Aufheizphase des Backofens auf.
• Die Lampe leuchtet, während das Gerät in Betrieb ist.

• Das Symbol zeigt an, ob der Knopf eine der Kochzonen, die Ofenfunktionen oder die Temperatur regelt.

• Drehen Sie den Backofen-Einstellknopf auf die gewünschte Ofenfunktion.

• Drehen Sie den Temperaturwahlknopf auf die gewünschte Temperatur.
• Zum Ausschalten des Geräts drehen Sie den Backofen-Einstellknopf und den Temperaturwahlknopf auf Aus.

Ofenfunktionen

Backofenfunktion Anwendung
0	Stellung Aus Das Gerät ist ausgeschaltet.
	Backofenbe-leuchtung	Einschalten der Backofenlampe, ohne dass eine Garfunktion eingeschaltet ist.
	Ober-/Unterhitze Zum Backen und Braten auf einer Einschubebene.
	Heißluft Zum Braten oder zum Braten und Backen von Speisen mit derselben Gartemperatur auf mehreren Einschubebenen gleichzeitig, ohne dass es zu einer Aromaübertragung kommt.
	Grillstufe 1 Zum Grillen von flachen Lebensmitteln und zum Toasten von Brot.

Kochzonen-Einstellknöpfe

Das Kochfeld kann mit den Kochzonen-Einstellknöpfen bedient werden. Siehe hierzu die Bedienungsanleitung des Kochfelds.

Lesen Sie bitte die Sicherheitshinweise in der Gebrauchsanleitung für das Kochfeld sorgfältig durch.

Kochstufen

Knopfstellung Funktion

0 Stellung Aus

1 - 9 Kochstufen

Knopfstellung Funktion
	Zweikreiszonen-schalter

1. Drehen Sie den Einstellknopf auf die gewünschte Kochstufe.
2. Zum Beenden des Kochvorgangs muss der Einstellknopf in die Stellung Aus gedreht werden.

Verwenden der Zweikreis-Kochzone (falls vorhanden)

Drehen Sie den Knopf im Uhrzeigersinn, um die Zweikreis-Kochzone einzuschalten. Drehen Sie ihn jedoch nicht über die Endposition hinaus.

Zusatzfunktionen

Kühlgebläse

Wenn das Gerät in Betrieb ist, wird automatisch das Kühlgebläse eingeschaltet, um die Geräteflächen zu kühlen. Nach dem Abschalten des Geräts läuft das Kühlgebläse weiter, bis das Gerät abgekühlt ist.

Sicherheitsthermostat

Ein unsachgemäßer Gebrauch des Geräts oder defekte Bestandteile können zu einer

Tipps und Hinweise

1. Drehen Sie den Knopf im Uhrzeigersinn auf die Stellung 9.
2. Drehen Sie den Knopf langsam auf das Symbol, bis er hörbar einrastet. Jetzt sind beide Kochzonen eingeschaltet.
3. Zum Einstellen der gewünschten Kochstufe siehe „Kochstufen“.

gefährlichen Überhitzung führen. Um dies zu verhindern, ist der Backofen mit einem Sicherheitsthermostat ausgestattet, der die Stromzufuhr unterbrechen kann. Die Wiedereinschaltung des Backofens erfolgt automatisch bei Temperaturabfall.

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

Die Temperaturen und Backzeiten in den Tabellen sind nur Richtwerte. Sie sind abhängig von den Rezepten, der Qualität und der Menge der verwendeten Zutaten.

Allgemeine Informationen

• Das Gerät hat vier Einschubebenen. Die Einschubebenen werden vom Boden des Backofens aus gezählt.
• Das Gerät ist mit einem exklusiven Umluft- und Dampfsystem zur Regelung der Luftzirkulation und des Dampfkreislaufs ausgerüstet. Das Garen mit Dampf macht Ihre Speisen innen weich und außen knusprig. Gardauer und Energieverbrauch werden dabei auf ein Minimum reduziert.
• Es kann sich Feuchtigkeit im Gerät oder an den Glastüren niederschlagen. Das ist normal. Stehen Sie beim Öffnen der Tür während des Betriebs stets in sicherer Entfernung zum Gerät. Um die Kondensation zu reduzieren, heizen Sie das Gerät immer 10 Minuten vor dem Garen vor.
• Wischen Sie das Gerät nach jedem Gebrauch mit einem Tuch trocken.

- Stellen Sie keine Gegenstände direkt auf den Backofenboden und bedecken Sie das Kochgeschirr nicht mit Aluminiumfolie. Dies könnte das Garergebnis beeinträchtigen und die Emailbeschichtung beschädigen.

Backen von Kuchen

• Die Backofentür nicht öffnen, bevor 3/4 der Backzeit abgelaufen sind.
• Wenn Sie zwei Backbleche gleichzeitig nutzen, lassen Sie eine Ebene dazwischen frei.

Garen von Fleisch und Fisch

• Setzen Sie beim Garen von Speisen mit hohem Fettgehalt ein tiefes Blech ein, damit keine hartnäckigen Flecken im Backofen verbleiben.
• Das Fleisch vor dem Anschneiden mindestens 15 Minuten ruhen lassen, damit der Fleischsaft nicht ausläuft.
• Um die Rauchentwicklung beim Braten zu vermindern, geben Sie etwas Wasser in das tiefe Blech. Um die Kondensierung des Rauchs zu vermeiden, geben Sie jedes Mal, wenn das Wasser verdampft ist, erneut Wasser in das tiefe Blech.

Garzeiten

Die Garzeiten hängen von der Art des Garguts, seiner Konsistenz und der Menge ab.

Beobachten Sie den Garfortschritt. Finden Sie heraus, welche Geräteeinstellungen (Garstufe,

Gardauer usw.) für Ihr Kochgeschirr, Ihre Rezepte und die von Ihnen zubereiteten Garmengen am besten geeignet sind.

Back- und Brattabelle

Kuchen

Speise Ober-/Unterhitze Heissluft Dauer					(Min.)	Bemerkungen
	Temperatur (°C)	Ebene Temperatur (°C)	Ebene
Rührteig 170 2 165 2 (1 und			3)	45 - 60 In einer Kuchen-form
Mürbeteig 170 2 160 2 (1 und			3)	20 - 30 In einer Kuchen-form
Buttermilch-Käsekuchen	170 1 165	2 70 - 80 In einer			Kuchen-form (26 cm)
Apfelkuchen	170 1 160	2 (1 und		3)	80 - 100 2 Kuchen-formen (20 cm) auf dem Kombirost
Strudel/Stollen	175 2 150	2 60 - 80 Auf dem			Backblech
Marmeladenkuchen	170 2 160	2 (1 und		3)	30 - 40 In einer Kuchen-form (26 cm)
Früchtekuchen	170 2 155	2 50 - 60 In einer			Kuchen-form (26 cm)
Biskuit (Biskuit ohne Butter)	170 2 160	2 90 - 120 In einer			Kuchen-form (26 cm)
Stollen/Üppiger Früchtekuchen	170 2 160	2 50 - 60 In einer				Kuchen-form (20 cm)
Rosinen-kuchen1)	170 2 165	2 20 - 30 In einer				Brotform
Kleine Ku-chen	170 3 166	3 (1 und		3)	25 - 35 Auf dem Backblech
Plätzchen 1)	150 3 140	3 (1 und		3)	30 - 35 Auf dem Backblech
Baiser 100	3 115 3 35 - 40	Auf dem				Backblech
Rosinen-brötchen1)	190 3 180	3 80 - 100 Auf dem				Backblech
Brandteig 1)	190 3 180	3 (1 und		3)	15 - 20 Auf dem Backblech
Törtchen 180	3 170 2 25 - 35 In einer					Kuchen-form (20 cm)
Englischer Sandwich-kuchen à la Victoria	180 1 oder	2 170 2 45 - 70 Links +				rechts, Kuchen-form, 20 cm
Üppiger Obstku-chen	160 1 150	2 110 - 120 In einer				Kuchen-form (24 cm)
Englischer Sandwich-kuchen à la Victoria 1)	170 1 160	1 50 - 60 In einer				Kuchen-form (20 cm)

1) Backofen 10 Min. vorheizen.

Brot und Pizza

Speise Ober-/Unterhitze Heissluft Dauer					(Min.)	Bemerkungen
	Temperatur (°C)	Ebene Temperatur (°C)	Ebene
Weißbrot1)	190 1 195	1 60 - 70 1 - 2				Stück,500 g pro Stück
Roggen-brot	190 1 190	1 30 - 45 In einer				Brotform
Brötchen1)	190 2 180	2 (1 und		3)	25 - 40 6 - 8	Brötchen auf einem Backblech
Pizza1)	190 1 190	1 20 - 30 Auf einem				tiefen Blech
Scones1)	200 3 190	2 10 - 20 Auf dem				Backblech

1) Backofen 10 Min. vorheizen.

Ofengerichte

Speise Ober-/Unterhitze Heissluft Dauer					(Min.)	Bemerkungen
	Temperatur (°C)	Ebene Temperatur (°C)	Ebene
Nudelauflauf	180 2 180	2 40 - 50 In einer				Auflauf-form
Gemü-seauflauf	200 2 200	2 45 - 60 In einer				Auflauf-form
Quiche 190 1 190 1 40 - 50 In einer						Auflauf-form
Lasagne 200 2 200 2 25 - 40 In einer						Auflauf-form
Cannelloni 200 2 200 2 25 - 40 In einer						Auflauf-form
Yorkshire-pudding1)	220 2 210	2 20 - 30 6 Pud-				dingformen

1) Backofen 10 Min. vorheizen.

Fleisch

Speise Ober-/Unterhitze Heissluft Dauer					(Min.)	Bemerkungen
	Temperatur (°C)	Ebene Temperatur (°C)	Ebene
Rind-fleisch	200 2 190	2 50 - 70 Kombirost				und tiefes Blech
Schweine-fleisch	180 2 180	2 90 - 120 Kombirost				und tiefes Blech
Kalb 190 2	175 2 90 - 120	Kombirost				und tiefes Blech
Roastbeef, englisch	210 2 200	2 44 - 50 Kombirost				und tiefes Blech
Roastbeef, medium	210 2 200	2 51 - 55 Kombirost				und tiefes Blech
Roastbeef, durch	210 2 200	2 55 - 60 Kombirost				und tiefes Blech
Schwei-neschulter	180 2 170	2 120 - 150 Auf einem				tiefen Blech
Schwein-shaxe	180 2 160	2 100 - 120 2 Stück				auf einem tiefen Blech
Lamm 190	2 190 2 110 - 130 Keule
Hähnchen	200 2 200 2 70 - 85 ganz
Pute 180 1	160 1 210 - 240 ganz

Speise Ober-/Unterhitze Heissluft Dauer				(Min.)	Bemerkungen
	Temperatur (°C)	Ebene Temperatur (°C)	Ebene
Ente 175 2	160 2 120 - 150 ganz
Gans 175 1	160 1 150 - 200 ganz
Hasen-braten	190 2 175 2 60 - 80 zerlegt
Hase 190 2	175 2 150 - 200 zerlegt
Fasan 190 2	175 2 90 - 120 ganz

Fisch

Speise Ober-/Unterhitze Heissluft Dauer					(Min.)	Bemerkungen
	Temperatur (°C)	Ebene Temperatur (°C)	Ebene
Forelle/Seebrasse	190 2 175	2 (1 und		3)	40 - 55 3 - 4	Fi-sche
Thunfisch/Lachs	190 2 175	2 (1 und		3)	35 - 60 4 - 6	Fil-ets

Grillstufe 1

Leeren Backofen 10 Minuten vorheizen.

Speise Menge Tempera-			tur (°C)	Dauer (Min.) Ebene
	Stück (g)	Erste		Seite	Zweite Seite
Filetsteaks	4 800 250 12 -	15 12 - 14 3
Beef-steaks	4 600 250	10 - 12 6 - 8	3
Grillwürste	8 -	250 12 - 15 10 - 12 3
Schweinskotelett	4 600 250	12 - 16 12 - 14 3
Hähnchen, 2 halbe	2 1000	250 30 - 35 25 - 30 3
Spieße	4 -	250 10 - 15 10 - 12 3
Hähn-chenbrust-filet	4 400 250	12 - 15 12 - 14 3
Hamburger	6 600 250	20 - 30 - 3
Fischfilet 4	400 250 12 - 14	10 - 12 3
BelegteToastbrote	4 - 6 - 250	5 - 7 - 3
Toast 4 - 6	- 250 2 - 4 2 - 3 3

Reinigung und Pflege

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

Hinweise zur Reinigung

• Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas Reinigungsmittel an, und reinigen Sie damit die Vorderseite des Geräts.
• Reinigen Sie die Metalloberflächen mit einem handelsüblichen Reinigungsmittel.
• Reinigen Sie den Geräteinnenraum nach jedem Gebrauch. Fettansammlungen und Speisereste könnten einen Brand verursachen.
• Entfernen Sie hartnäckige Verschmutzungen mit einem speziellen Backofenreiniger.
• Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trocknen. Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas Spülmittel an.
• Zubehörteile mit Antihaftbeschichtung dürfen nicht mit aggressiven Reinigungsmitteln, scharfkantigen Gegenständen oder im Geschirrspüler gereinigt werden. Andernfalls kann die Antihaftbeschichtung beschädigt werden.

Geräte mit Edelstahl- oder Aluminiumfront:

Reinigen Sie die Backofentür nur mit einem nassen Schwamm und trocknen Sie sie mit einem weichen Tuch ab. Verwenden Sie keine Stahlwolle, Säuren oder Scheuermittel, da diese die Oberflächen beschädigen können. Reinigen Sie das Bedienfeld auf gleiche Weise.

Reinigen der Türdichtung

• Die Türdichtung muss regelmäßig überprüft werden. Die Türdichtung ist im Rahmen des Garraums angebracht. Nehmen Sie das Gerät nicht in Betrieb, wenn die Türdichtung beschädigt ist. Wenden Sie sich an den Kundendienst.
• Lesen Sie in den allgemeinen Informationen zur Reinigung nach, was bei der Reinigung der Türdichtung beachtet werden muss.

Reinigung der Backofentür

Die Backofentür hat zwei Glasscheiben. Die Backofentür und die innere Glasscheibe können zur Reinigung ausgebaut werden.

Die Backofentür kann sich schließen, wenn Sie versuchen, die innere Glasscheibe zu entfernen, bevor Sie die Backofentür abnehmen.

ACHTUNG!

Verwenden Sie das Gerät nicht ohne die innere Glasscheibe.

1 Klappen Sie die Backofentür ganz auf, und greifen Sie an die beiden Türscharniere.

2 Heben Sie die Hebel der beiden Scharniere an, und klappen Sie sie nach vorn.

3 Schließen Sie die Backofentür halb bis zur ersten Raststellung. Anschließend ziehen Sie sie nach vorn aus der Halterung heraus

4 Legen Sie die Backofentür auf ein weiches Tuch auf einer stabilen Fläche.

5 Lösen Sie das Verriegelungssystem, um die innere Glasscheibe zu entfernen.

6 Drehen Sie die beiden Befestigungselement e um 90 Grad und nehmen Sie sie aus der Halterung.

7 Heben Sie die Glasscheibe vorsichtig an und entfernen Sie sie.

Reinigen Sie die Glasscheibe mit Wasser und Spülmittel. Trocknen Sie die Glasscheibe sorgfältig ab.

Nach der Reinigung müssen die Glasscheibe und die Backofentür wieder eingebaut werden. Führen Sie die oben aufgeführten Schritte in umgekehrter Reihenfolge durch.

Der bedruckte Bereich muss zur Innenseite der Tür zeigen. Vergewissern Sie sich nach der Montage, dass sich der Glasscheibenrahmen an den bedruckten Zonen nicht rau anfühlt.

Achten Sie darauf, die innere Glasscheibe richtig in die Aufnahmen einzusetzen..

Austauschen der Lampe

Legen Sie ein Tuch unten in den Garraum des Geräts. Auf diese Weise schützen Sie die Glasabdeckung der Backofenlampe und den Innenraum des Backofens.

WARNUNG!

Stromschlaggefahr! Schalten Sie die Sicherung aus, bevor Sie die Lampe austauschen. Die Lampe und die Glasabdeckung der Lampe können heiß werden.

1. Schalten Sie das Gerät aus.

Fehlersuche

1. Entfernen Sie die Sicherungen aus dem Sicherungskasten, oder schalten Sie den Schutzschalter aus.

Rückwandlampe

1. Drehen Sie die Glasabdeckung der Lampe gegen den Uhrzeigersinn, und nehmen Sie sie ab.
2. Reinigen Sie die Glasabdeckung.
3. Ersetzen Sie die Lampe durch eine geeignete, bis 300 °C hitzebeständige Lampe.
4. Bringen Sie die Glasabdeckung wieder an.

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

Was tun, wenn ...

Problem Mögliche Ursache Abhilfe
Die Kochzonen funktionieren nicht.	Gebrauchsanleitung zum Einbaukochfeld beachten.
Der Backofen heizt nicht. Der Backofen ist ausgeschaltet.	Schalten Sie den Backofen ein.
Der Backofen heizt nicht. Die Sicherung hat ausgelöst. Vergewissern Sie sich, dass die Sicherung der Grund für die Störung ist. Löst die Sicherung wiederholt aus, wen-den Sie sich an eine zugelassene Elektrofachkraft.
Die Lampe funktioniert nicht. Die Lampe ist defekt. Tauschen Sie die Lampe aus.
Dampf und Kondenswasser schlagen sich auf den Speisen und im Garraum nieder.	Die Speisen standen zu lange im Backofen.	Speisen nach Beendigung des Gar- oder Backvorgangs nicht länger als 15-20 Minuten im Backofen stehen lassen.

Servicedaten

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an den Händler oder einen autorisierten Kundendienst.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Das Typenschild

befindet sich am Frontrahmen des Garraums. Entfernen Sie das Typenschild nicht vom Garraum.

Wir empfehlen, hier folgende Daten zu notieren:

Modell (MOD.) ......

Produktnummer (PNC) ......

Seriennummer (S.N.) ....

Montage

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

Einbau

ACHTUNG!

Die Montage des Gerätes darf nur von einer qualifizierten Fachkraft vorgenommen werden. Wenn Sie die Montage nicht durch eine qualifizierte Fachkraft durchführen lassen und es zu Schäden kommt, entfällt der Garantieanspruch.

Bevor Sie das Gerät einbauen, montieren Sie das entsprechende Kochfeld aus der Tabelle.

Typ Maximale Leistung

ZAV6046 7600 W

Elektrischer Anschluss des Kochfelds

Die Anschlussbuchse für das Kochfeld befindet sich oben auf dem Backofengehäuse. Das Kochfeld verfügt über Anschlusskabel für die Kochzonen und ein Erdungskabel. Die Kabel sind mit Anschlusssteckern ausgerüstet. Um das Kochfeld an den Backofen anzuschließen, stecken Sie die Stecker in die richtigen Buchsen am Backofen. Die Stecker und Buchsen sind so ausgelegt, dass keine falschen Anschlüsse vorgenommen werden können.

Montage

Befestigung des Geräts im Möbel

Der Hersteller haftet nicht für

Schäden, die aufgrund der

Nichtbeachtung der in den

Sicherheitshinweisen beschriebenen

Sicherheitsvorkehrungen entstehen.

Das Gerät wird ohne Netzstecker und Netzkabel geliefert.

Kabel

Einsetzbare Kabeltypen für Montage und Austausch: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F.

Näheres zum Kabelquerschnitt siehe Gesamtleistung auf dem Typenschild.

Anschluss der Klemmleiste

Das Gerät ist mit einer 6-poligen Klemmleiste ausgestattet. Die Jumper (Brücken) sind für einen Dreiphasen-Betrieb mit 400 V mit Nullleiter eingerichtet.

Bei anderen Netzspannungen sind die Jumper der Klemmleiste umzusetzen (siehe

UMWELTTIPPS

Anschlussdiagramm unten). Schließen Sie das Erdungskabel an die Klemme an. Befestigen Sie das Anschlusskabel mit einer Verbindungsklemme, nachdem Sie es an der Klemmeiste angeschlossen haben.

Recyceln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit dem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

Tartalom
