Vrsta proizvoda	Quad
Marka	ADLY
Model	320 S
Kategorija	Quad
Obujam motora	272 cm³
Tip motora	4-taktni, SACT, 4 ventili, tekućinsko hlađenje
Pokretanje	Električno s ručnim pokretačem
Prijenos	CVT s visokim, niskim i rikvercom
Kapacitet motornog ulja	1,0 L (SAE 5W-40 ili 10W-40)
Kapacitet goriva	10,5 L
Baterija	12 V, 10 Ah bez održavanja
Duljina	1850 mm
Širina	1155 mm
Visina	1110 mm
Visina sjedala	832 mm
Međuosovinski razmak	1280 mm
Suha težina	216 kg
Kočnice	Prednji i stražnji diskovi
Preporučeni tlak u gumama	Cesta: 10 psi (0,35 bara); teren: 5 psi (0,17 bara)
Gorivo	Bezolovni benzin oktanskog broja najmanje 92
Svjećica	NGK CR8E
Odvodnik iskrenja	Preporučuje se povremeno čišćenje
Pogonski lanac	Podešavanje prije svake uporabe
Sigurnost	Nosite kacigu; zabranjeno za osobe mlađe od 16 godina

Često postavljana pitanja - 320 S ADLY

Kako pokrenuti motor?

Stavite ručicu mjenjača u neutralni položaj, zategnite ručnu kočnicu, okrenite ključ na UKLJUČENO, zatim pritisnite prekidač električnog pokretanja. Po hladnom vremenu koristite ručicu prigušnice.

Koje motorno ulje koristiti?

Koristite kvalitetno 4-taktno motorno ulje, SAE 5W-40 ili 10W-40, preporučuje se sintetičko. Ukupni kapacitet je 1,0 litra.

Koji tlak u gumama?

Preporučeni tlak: na cesti 10 psi (0,35 kgf/cm²), u terenu 5 psi (0,17 kgf/cm²). Nemojte prelaziti 10 psi.

Koju vrstu goriva koristiti?

Koristite bezolovni benzin s oktanskim brojem 92 ili višim.

Koliko često mijenjati motorno ulje?

Prva izmjena na 500 km, zatim svakih 1000 km (pregled), zamjena na 2000, 4000, 6000 km, itd. (vidi tablicu održavanja).

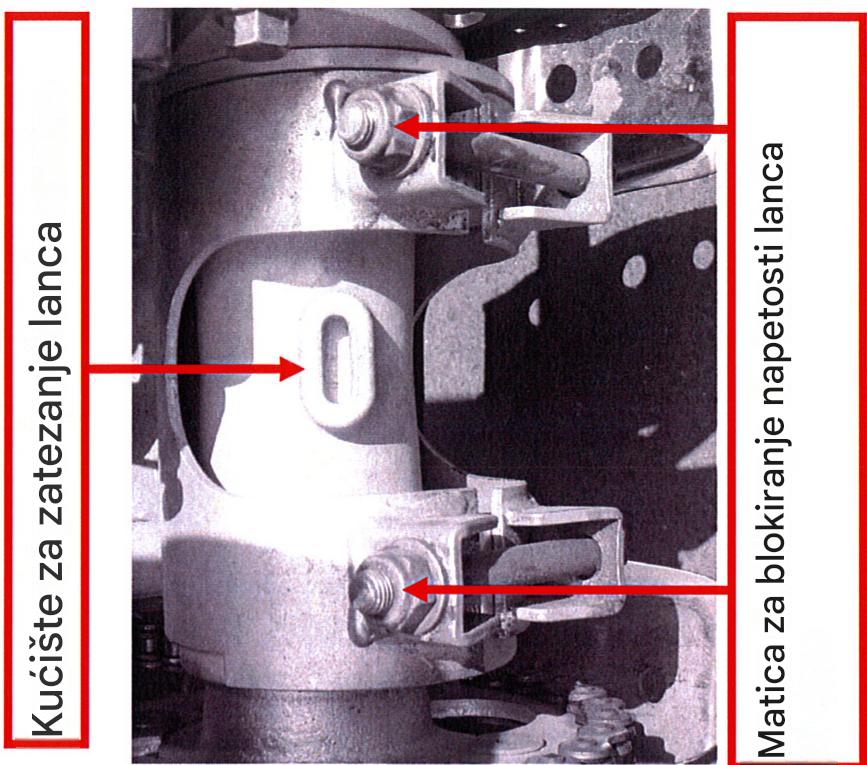

Kako podesiti pogonski lanac?

Otpustite sigurnosne jezičke zatezača, umetnite odvijač u otvor za podešavanje i pomičite ga dok ne postignete labavost od 10 do 20 mm. Zategnite matice.

Što učiniti ako motor ne pali?

Provjerite je li prekidač za zaustavljanje na RUN, ima li goriva i je li postupak pokretanja ispravan. Ako problem i dalje postoji, obratite se prodavaču.

Koja su glavna sigurnosna upozorenja?

Uvijek nosite kacigu, nikada ne dopustite vožnju osobama mlađim od 16 godina, ne konzumirajte alkohol prije ili tijekom vožnje i provjerite vozilo prije svake uporabe.

Kako održavati filtar zraka?

Očistite i provjerite filtar zraka svakih 1000 km ili nakon uporabe u terenu. Zamijenite ga svake godine.

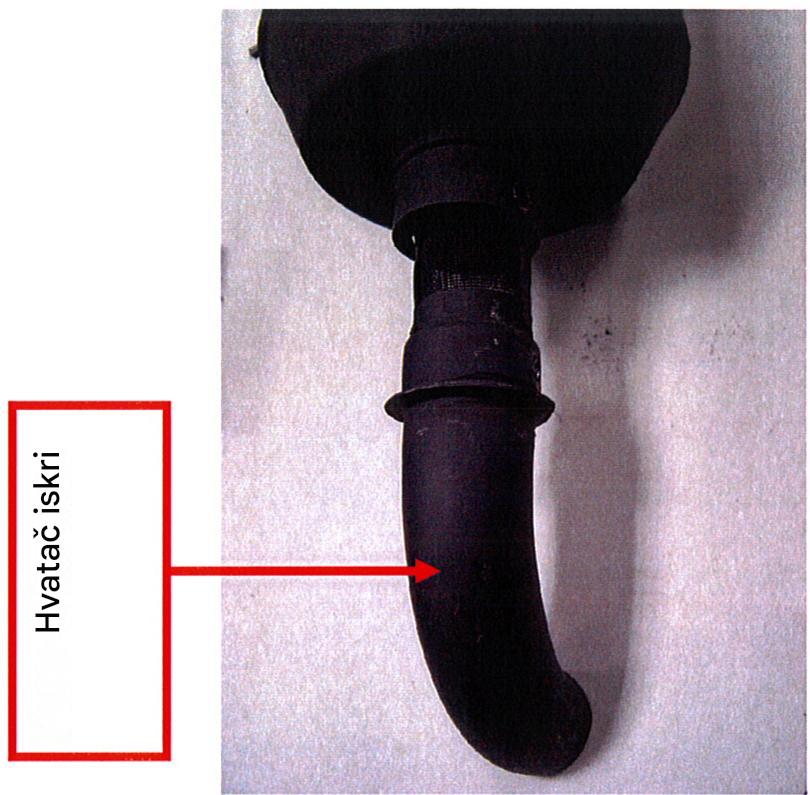

Kako očistiti odvodnik iskrenja?

Uklonite vijak odvodnika iskrenja, izvadite ga iz prigušivača, očetkajte ga mekom četkom kako biste uklonili naslage ugljika, zatim ga ponovno montirajte.

KORISNIČKI PRIRUČNIK 320 S ADLY

Predgovor	3
Upozorenje o korištenju	4
Informacije o sigurnosti	5
Specifikacije	6
Periodičke kontrole i servisi	7
Inspekcija prije korištenja	8
Rad	14
Održavanje	25
Kako pravilno upravljati	32
Kvarovi i otklanjanje grešaka	34

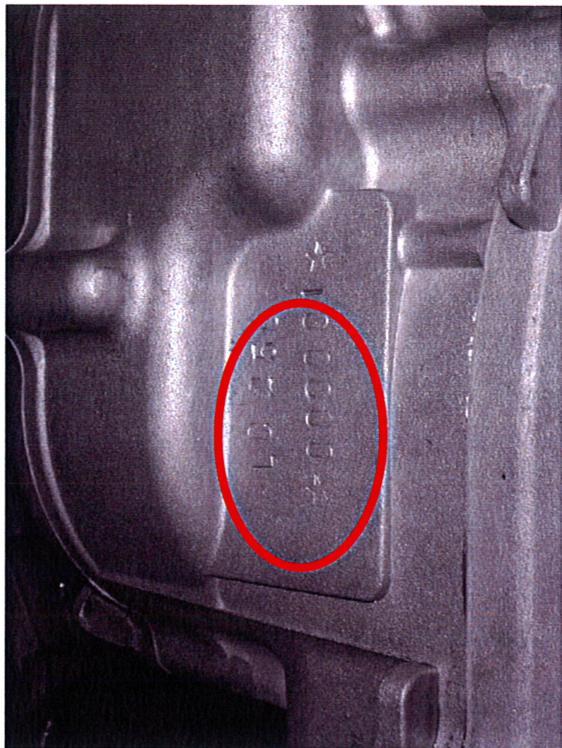

VIN broj i identifikacija	35
Priprema vozila prije distribucije	36
Održavanje i evidentiranje servisa	37
Evidentiranje jamstvenih operacija	40

PREDGOVOR

Dozvoljava nam, kao proizvođač, da iskoristimo ovu priliku zahvali Vam što ste odabrali korištenje našeg kvadracikla.

Ovaj vodič je zasnovan na vašu sigurnost. Također uključuje informacije o općoj njezi i održavanju vašeg kvadracikla. Zato vas molimo da pročitate ovaj priručnik prije korištenja vozila.

Iskreno nadam se da će vam se svideti upravljanje ovim kvadraciklom i da će vas zabavljati. Ako naiđete na neki problem, slobodno kontaktirajte našeg lokalnog trgovca u vašoj regiji.

UPOZORENJA O KORIŠTENJU

OVO VOZILO NIJE IGRAČKA I NEPRIKLADNO KORIŠTENJE MOŽE BITI OPASNO.
NIKADA NE DOPUSTITE KORIŠTENJE OVOG VOZILA BEZ ODGOVARAJUĆIH UPUTA. OVO VOZILO JE ZABRANJENO ZA OSOBE MLAĐE OD 16 GODINA. UVIJEK NOSITE KACIGU.
PAŽLJIVO PROČITAJTE OVAJ VODIČ.
OPASNO JE VOZITI KAD JE VIDLJIVOST LOŠA.
SMANJITE BRZINU KOD NOĆNE VOŽNJE.
NIKADA NE KONZUMIRAJTE ALKOHOL ILI LIJEKOVE PRIJE ILI TIJEKOM VOŽNJE.
NIKADA NE KORISTITE OVO VOZILO NA PREVIŠE STRMIM NAGIBIMA. UVIJEK PROVJERITE VOZILO SVAKI PUT KADA GA KORISTITE.
UVIJEK PROVJERITE VOZILO SVAKI PUT KADA GA KORISTITE.

INFORMACIJE O SIGURNOSTI

Nemojte dopustiti svom djetetu da upravlja vozilom.

Pročitajte sve upozoravajuće oznake na vozilu i slijedite uputstva.

Održavajte sigurnu udaljenost između vašeg vozila i ostalih vozila.

Slijedite tečaj obuke ako ste početnik.

Ovo vozilo je dizajnirano samo za korištenje na ravnom terenu bez prepreka.

Ovo vozilo nije opremljeno diferencijalnim mehanizmom, nemojte ga pokretati velikom brzinom.

Kada koristite ovo vozilo na javnoj cesti, slijedite sve potrebne sigurnosne propise.

SPECIFIKACIJE

VRSTA MODELA	QUAD-320S
KUBNA ZAPREMINA	272 cm3
TIP	4-taktni, SACT, 4 ventila, hlađenje tekućinom
POKRETANJE	Električno s povratnom zavojnicom
PODMAZIVANJE	Mokra karterica s prljavam filtrom za ulje
PRIJENOS	Kontinuirana varijatorska transmisija s H/L i unazadom.
SVJEĆICA	NGK, CR8E
BATERIJA	12 volti, 10 Ah bez održavanja
KAPACITET ULJA	1,0 L (1,0567 US kvarta) SAE 5W-40 ili 10W-40
TEKUĆINA ZA HLAĐENJE	Mješavina etilenglikola/vode (tekućina za hlađenje 25%, destilirana voda 75%)
KAPACITET SPREMNIKA ZA GORIVO	10,5 litara (2,64 US galona)
UKUPNA DUŽINA	1.850 mm□72,83 inča□
UKUPNA ŠIRINA	1.155 mm□45,47 inča□
UKUPNA VISINA	1.110 mm□43,70 inča□
VISINA SJEDALA	832 mm□32,75 inča□
MEĐUOSOVINSKA UDALJENOST	1.280 mm□5039 inča□
DEKLARIRANA SUHA TEŽINA	216 kg (476,2 lb)
KOČNICA	Prednja: Disk kočnica L/R Stražnja: Disk kočnica
SUSPENZIJA	21x7-10 ili 22x7-10
PREDNJA GUMA	21x10-8 ili 22x10-10 ili 20x11-9

Proizvođač zadržava pravo na izmjene bez najave.

PERIODIČKE KONTROLE & SERVISI
Plan održavanja Intervali održavanja u donjoj tablici su temeljeni na prosječnim uvjetima korištenja. Ako vozite u iznimno prašnjavim područjima, održavanje treba obaviti češće.

FrekvencijaStavka	Zadaci koji se izvršavaju ovisno o kilometraži (KM)
	500	1000	2000	3000	4000	5000	6000
Ulje motora	Z	P	P	Z	P	P	Z
Filter za ulje	Č			Č			Č
Svjećica	P			P			P
Zazor ventila	P			P,D			P,D
Filter za zrak	ČIŠĆENJE I PROVJERA SVAKIH 1.000 KM ILI NAKON KORIŠTENJA NA TERENU
Karburator	P		D		D		Č,D
Prijenosni lanac	PROVJERA I PODMAZIVANJE PRIJE SVAKE VOŽNJE
Suspenzija	P			P			P
Sustav kočenja	PROVJERA PRIJE SVAKE VOŽNJE
Tlak guma	PROVJERA PRIJE SVAKE VOŽNJE
Trošenje guma				P			P
Upravljanje	P			P			P
Matica šasije, vijci	P			P			P
Baterija	P		P		P		P

Č: čišćenje; D: zdesna; Z: Zamjena; Č: čišćenje; P: inspekcija, podešavanje, provjera, podmazivanje.

INSPEKCIJA PRIJE KORIŠTENJA

Provjerite vozilo prije nego što ga koristite.

Provjera će vam trajati samo nekoliko minuta i može vam spasiti život.

hlađenje.

Provjerite tekućinu kočnica kako biste osigurali da je dovoljno i u dobrom stanju.

Provjerite rad kočnica kako biste vidjeli jesu li kočioni kablovi operativni.

Provjerite rad volana okretanjem ulijevo i udesno

Provjerite rad ručne kočnice. Testirajte kočenje čim počnete voziti.

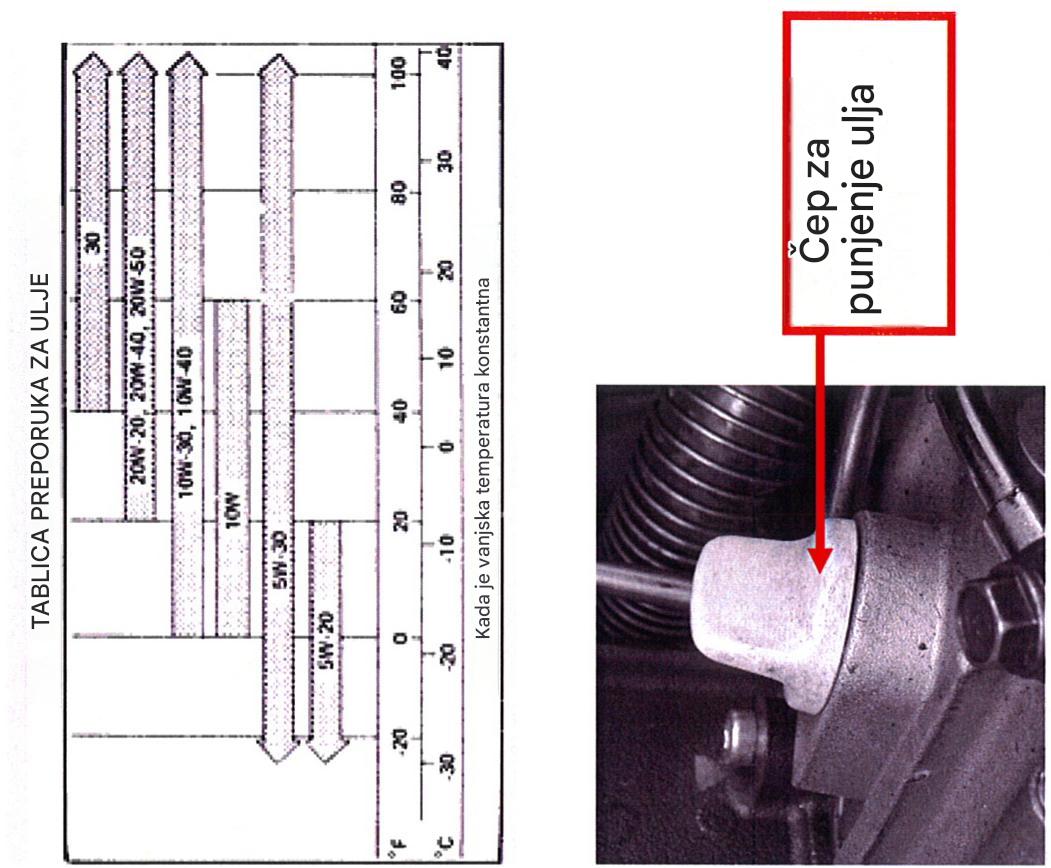

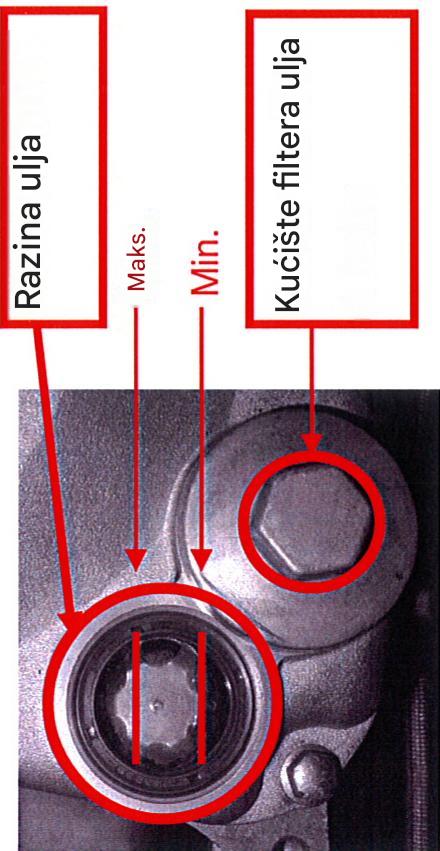

ulje
UPOZORENJE□

□ Osigurajte se da imate dovoljno ulja; provjerite štap za mjerenje ulja i da je čep za punjenje pravilno pritegnut.
□ Ukupan kapacitet ulja □ 1,0 litre
□ Samo propisano četverotaktno motorko ulje, preporučeni sintetski tip.
□ Odaberite odgovarajuću viskoznost ulja.
□ Ako nema dovoljno ulja, dijelovi motora bit će oštećeni ili sagorijevati će.

INSPEKCIJA PRIJE KORIŠTENJA
Provjerite i/ili napunite

INSPEKCIJA PRIJE KORIŠTENJA

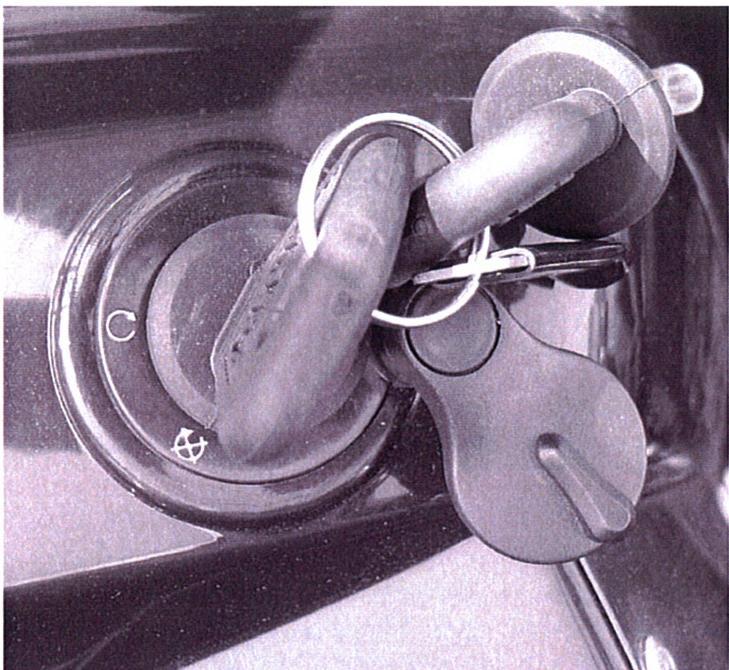

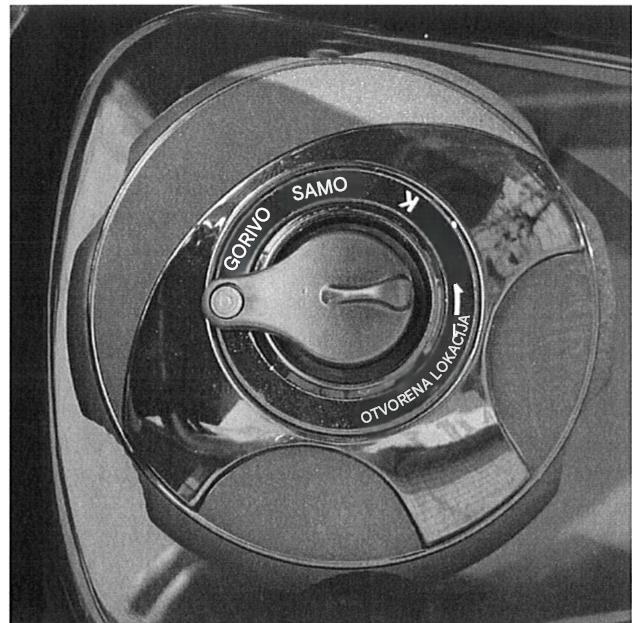

Provjera i punjenje gorivom

Umetnite ključ i postavite ga na poziciju

« Otvoreno » zatim ga okrenite u smjeru kazaljke na satu kako biste otvorili čep.

Nakon punjenja gorivom, pravilno umetnite čep i okrenite ključ u poziciju « Zaključano ».

Uklonite ključ i provjerite čep goriva kako biste osigurali da je pravilno zatvoren.

UPOZORENJE□

• Zaustavite motor tijekom punjenja gorivom.
  • Koristite benzin bez olova s oktan brojem 92 ili viši.

• Okrenite čep za benzin u smjeru suprotnom od kazaljke na satu kako biste ga otvorili, u smjeru kazaljke na satu kako biste ga zatvorili.

• Tijekom punjenja gorivom, izbjegavajte prelijevanje benzina, to bi moglo zapaliti kada je motor vruć.

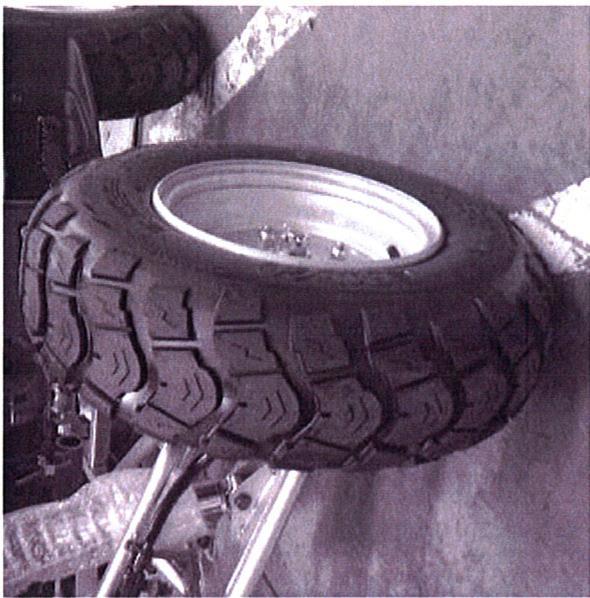

Preporučeni tlak u gumama:
Na cesti: 10 psi (0,35 kgf/cm ^2 ), svi putevi 5 psi.
Maksimalni tlak: 10 psi (0,7 kgf/cm2)
Minimalni tlak: 3,0 psi (0,245kgf/cm2)

Iz sigurnosnih razloga, ne napuhavajte gume iznad propisanog tlaka.
Provjerite da nema šljunka ili čavla u utorima gume. Ako je slučaj, uklonite ih.
Potražite bilo koju pukotinu ili značajnu istrošenost. Ako istrošenost prekorači dozvoljenu granicu, promijenite gumu.
Molimo provjerite oznaku na gumama za specifikaciju detalja.

Prednji i stražnji amortizeri

Pritisnite na obje osovine upravljanja i sjednite na sjedalo kako biste provjerili rad prednjeg i stražnjeg amortizera

INSPEKCIJA PRIJE KORIŠTENJA

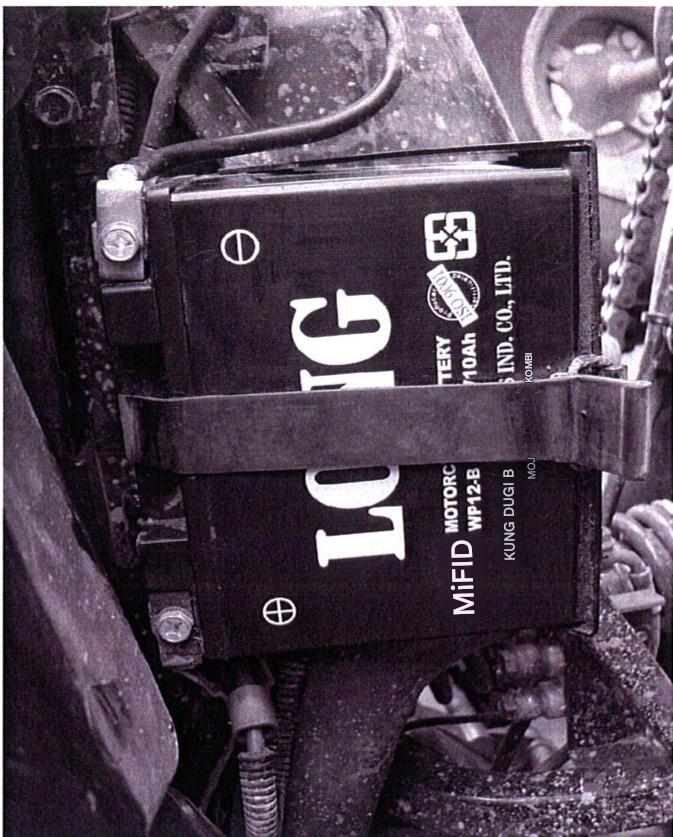

Baterija

Ovo je vozilo opremljeno baterijom bez održavanja koja ne zahtijeva nikakvo održavanje.

Promjena i provjera

Uklonite negativne i pozitivne stezaljke (prvo negativnu).

Uklonite bateriju i provjerite napon. Normalan napon: 12 V i viši

Stalno održavajte stezaljke čistim.

Za punjenje baterije, slijedite upute napisane na bateriji.

INSPEKCIJA PRIJE KORIŠTENJA

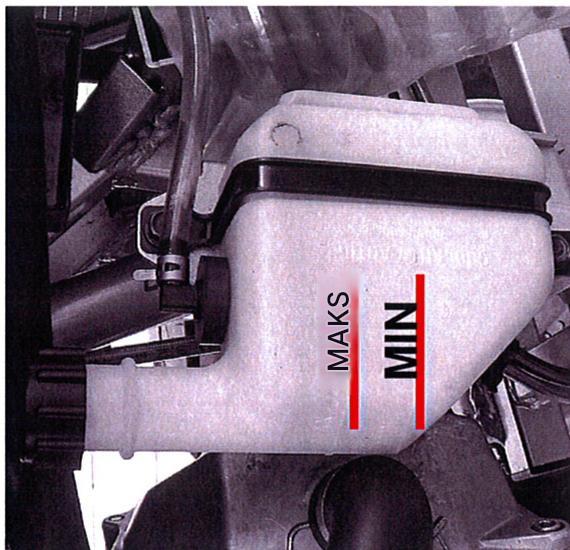

Razina rashladne tekućine

Kada je vozilo na ravnoj površini, razina tekućine trebala bi biti između oznaka razine MIN i MAX na spremniku rashladne tekućine

UPOZORENJE□

Provjerite razinu rashladne tekućine kada je motor hladan.

Nikad ne otvarajte čep radijatora kada je motor vruć.

Ako dodate rashladnu tekućinu u spremnik rashladne tekućine, također provjerite razinu u radijatoru.

Dodajte i rashladnu tekućinu ako je potrebno.

Za zaustavljanje motora. Možete ukloniti ključ.

RAD

Za pokretanje motora.

Za pogon glavnog svjetla. Ne možete ukloniti ključ.

POGON

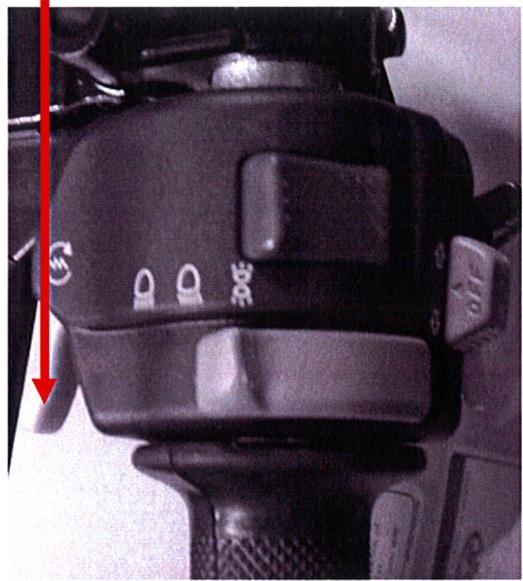

ELEKTRIČNI STARTNI MOTOR

Zategnite ručnu kočnicu zatim pritisnite prekidač pokretanja kako biste pokrenuli motor.

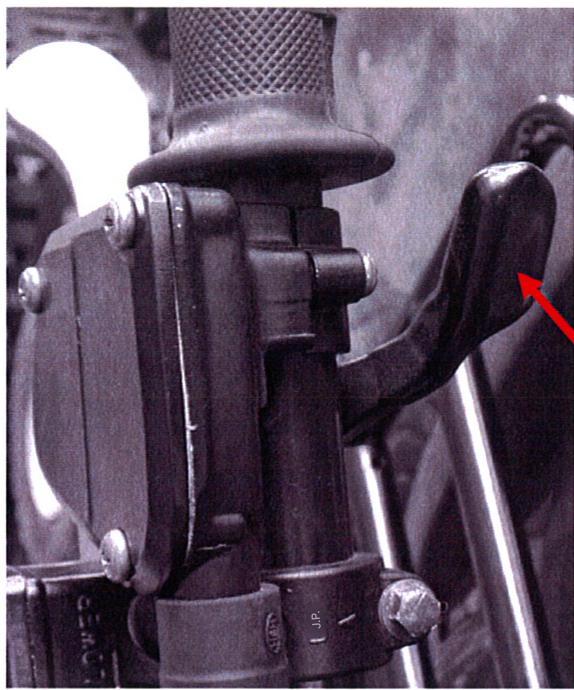

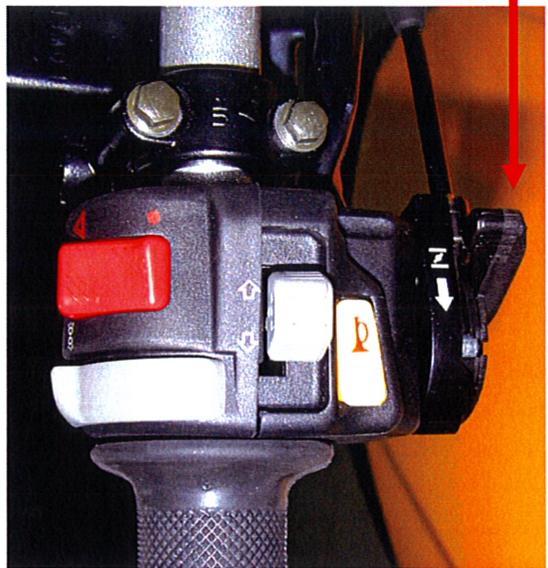

U hladnom vremenu ili u slučaju teško pokretanja, koristite polugu prigušnice.

Kada pokražete motor :

Ne pritisnite ponovno na gumb pokretanja kada je motor u pogonu.

Ne pritisnite gumb pokretanja dulje od 10 sekundi.

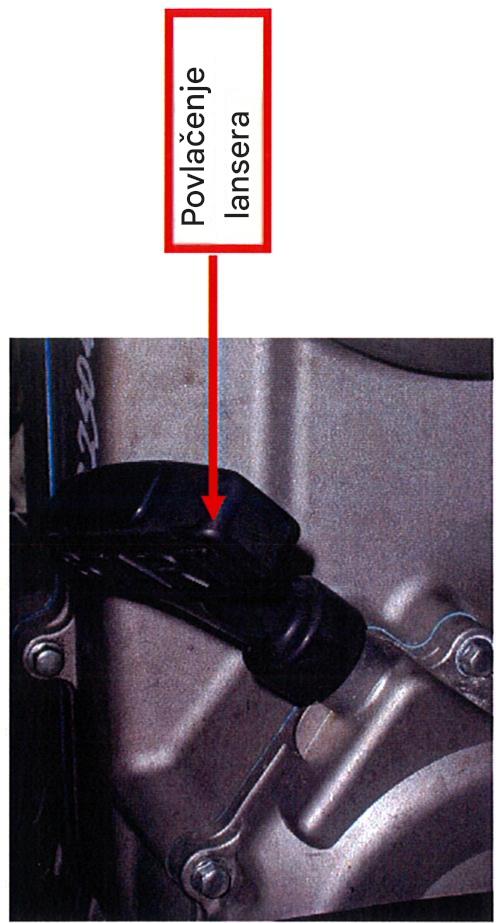

POGON POVRATNOG POKRETAČA

Ako je startni motor motora ili baterija neaktivni, koristite povratni pokretač za pokretanje motora.

NAPOMENA□

Zategnite ručnu kočnicu kada koristite povratni pokretač za pokretanje motora.

POGON

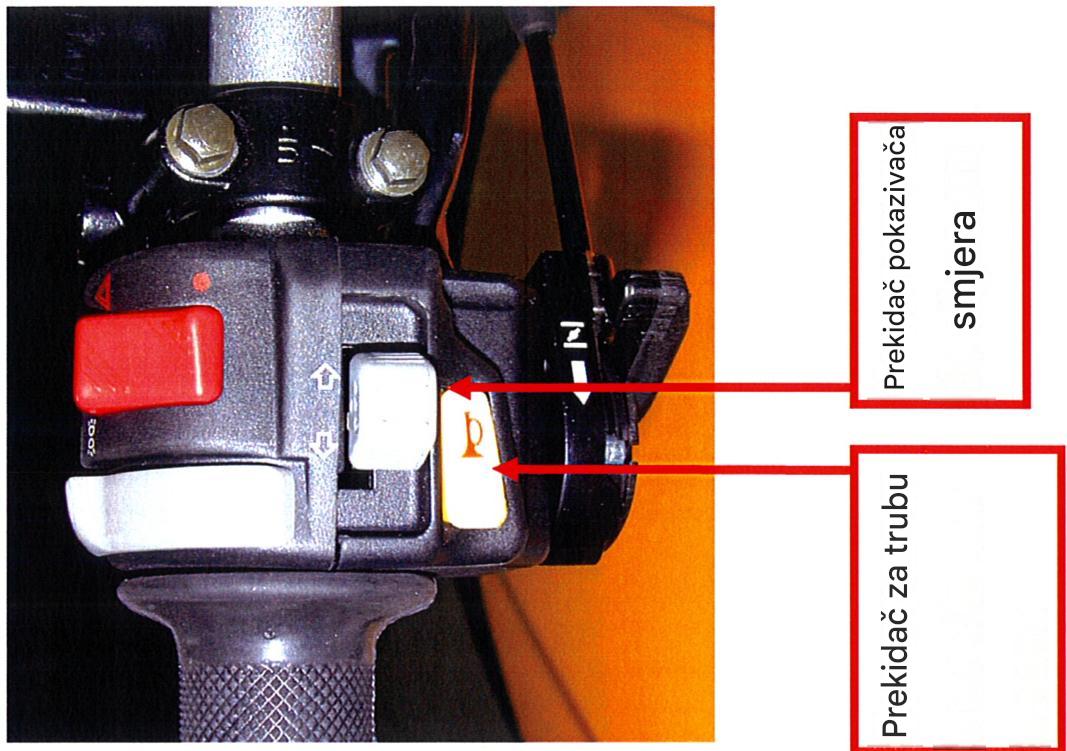

PREKIDAČ ŽMIGAVCA

→ Desni žmigavac pokazuje da se skrenete udesno.

← Lijevi žmigavac pokazuje da se skrenete ulijevo

. Pritisnite prekidač kako biste ugasili svjetla.

UPOZORENJE:

Uvijek koristite žmigavce prije skretanja.

GUMB ZVUČNOG UPOZORENJA

Uključite glavni prekidač i pritisnite gumb sirene da biste ga aktivirali.

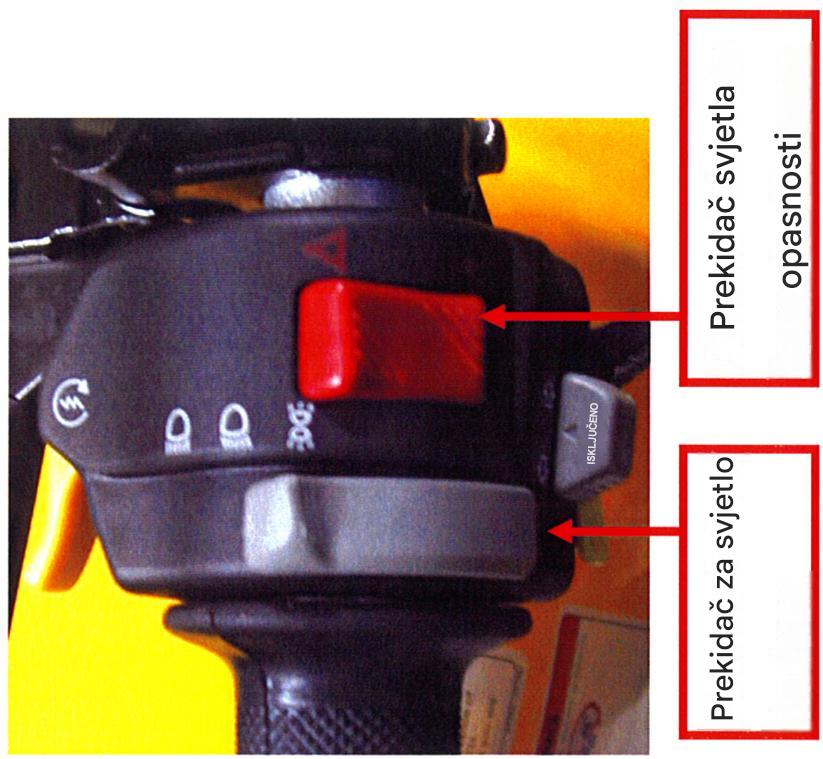

FUNKCIONIRANJE PREKIDAČA FAROVA

Kratko svjetlo

Za normalne uvjete.

Dugo svjetlo

Za osvjetljavanje na daljinu.

Indikator položaja svjetla

PREKIDAČ AVARIJALNIH SVJETALA

AVARIJNA SVJETLA

Pritisnite ovaj prekidač kako bi sva okretna svjetla radila zajedno.

ZAUSTAVITI

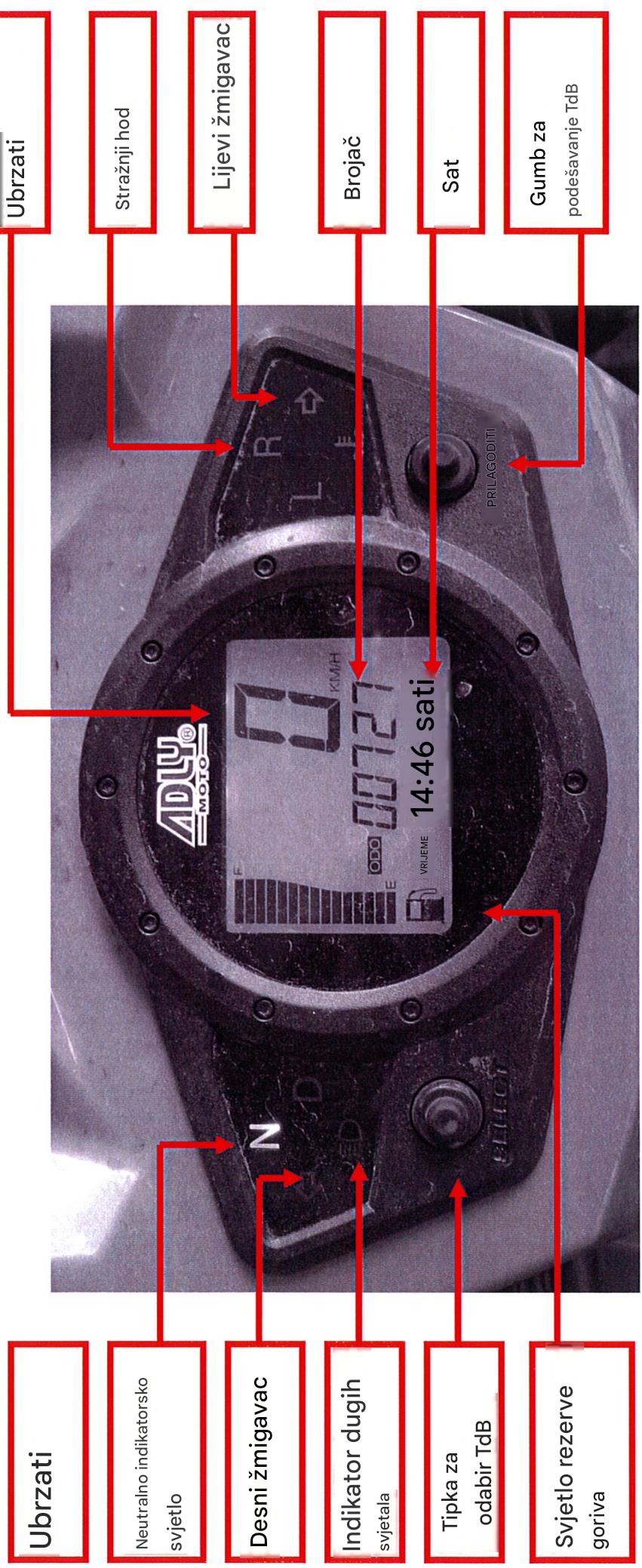

FUNKCIONIRANJE NADZORNA PLOČA

UPOZORENJE:

Uvijek potpuno zaustavite vozilo i pritisnite kočnicu prije nego što premjestite prijenosni vratilo. Potpuno zaustavite vozilo kada prelazite s vožnje unatrag na vožnju naprijed. Prije nego što vozilo vozite unatrag, provjerite da put nema prepreka niti osoba. Ostanite sjediti.

FUNKCIONIRANJE

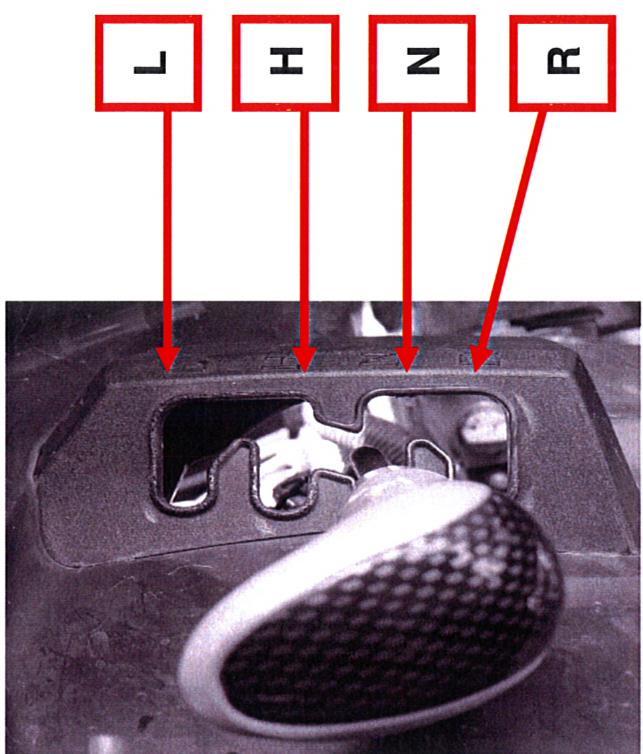

PRIJENOSNI VRATILO

L Iz neutralnog položaja, povucite polugu gore kako biste smanjili brzinu.

Koristite ovaj položaj na strmim nagibima ili na teško terenu. Brzina tada ne može prelaziti 50 km/h.

H Iz neutralnog položaja, pomaknite polugu kako biste povećali brzinu.

Koristite ovaj položaj za normalne uvjete vožnje.

R Iz neutralnog položaja, povucite polugu dolje kako biste uključili vožnju unatrag.

Brzina tada ne može prelaziti 15 km/h.

N Neutral

Savjet:

Ne mijenjajte položaj poluge dok se vozilo kreće.
To bi moglo oštetiti mjenjač.

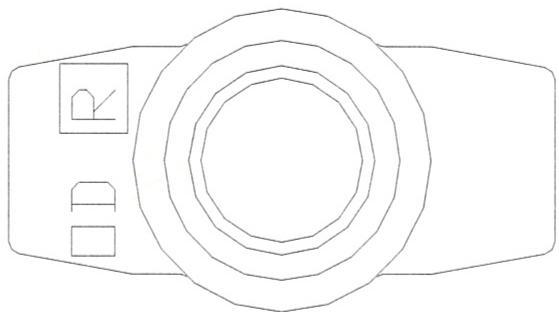

FUNKCIONIRANJE OGRANIČIVAČA BRZINE VOŽNJE UNATRAG / OVERDRIVE BRZINE

Prekidač se nalazi na lijevoj strani ručke. Ograničivač je uvijek aktivan kada se koristi vožnja unatrag.

Pritisnite gumb □ON□kako biste obrnuli funkciju overdrivea

FUNKCIONIRANJE

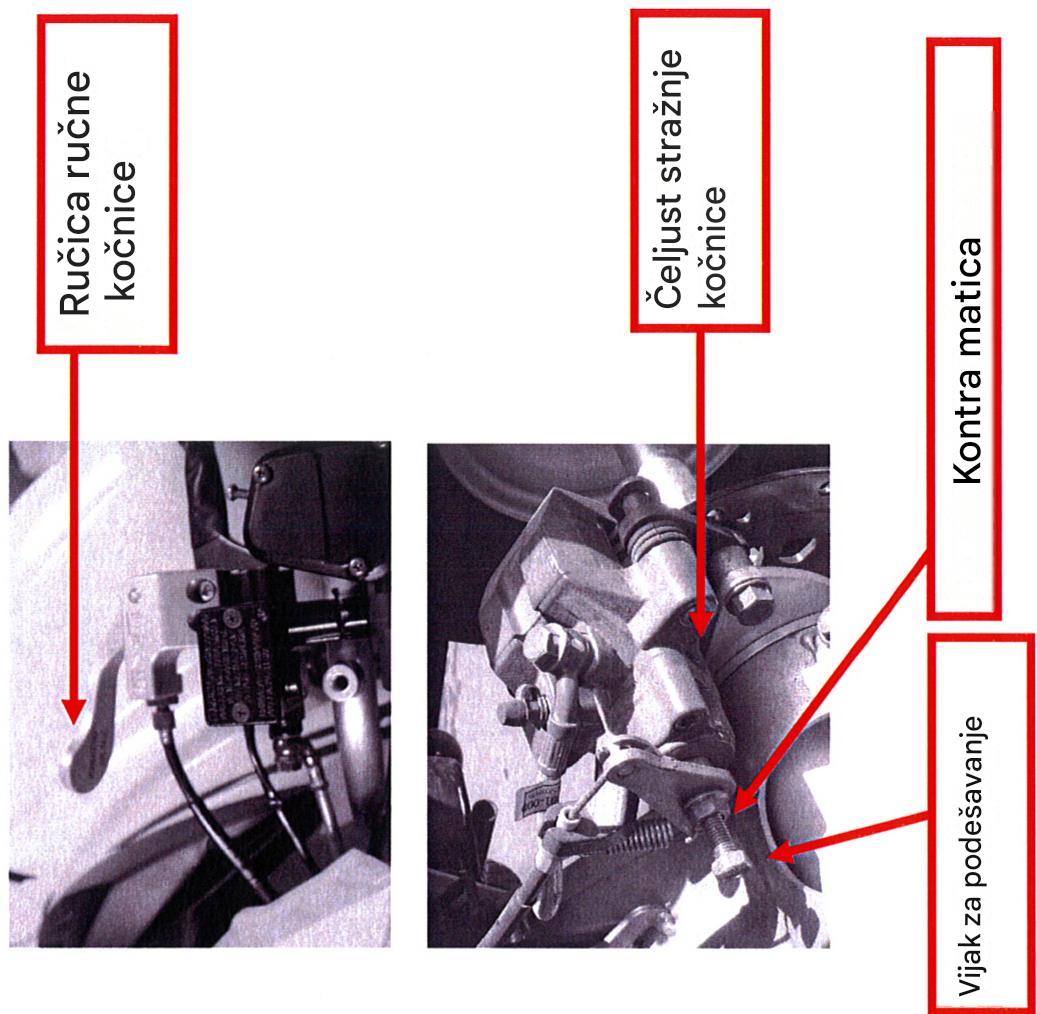

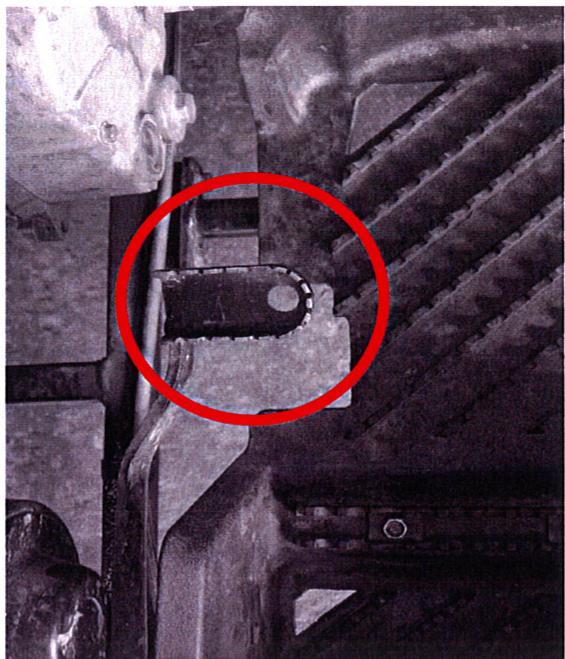

PREDNJA KOČNICA / STRAŽNJA KOČNICA

Pedale kočnice je smještena na desnoj strani ispred naslona za nogu. Kada pritisnete pedalu kočnice, sva 4 kotača se zaustavljaju istovremeno.

Ručna kočnica djeluje samo na prednje kotače.

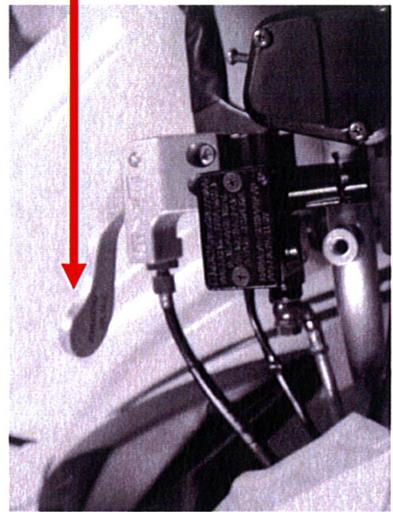

Povucite polugu za parkirnu kočnicu u smjeru kazaljke na satu da biste aktivirali kočenje.
Gurnite polugu za parkirnu kočnicu kako biste završili njezinu funkciju.

FUNKCIONIRANJE

POKRETANJE MOTORA & UPOZORENJE

Prije pokretanja, provjerite razine ulja i goriva.

1. Stavite u neutral i postavite ručicu plina u zatvoreni položaj.

2. Koristite ključ za uključivanje « glavnog prekidača ».

3. Stegnite desnu polugu kočnice i pritisnite električni starter.

UPOZORENJE□

Odmah otpustite starter čim se motor počne vrtiti.

Ne pritisnite ponovno ovaj gumb dok se motor vrti jer biste mogli oštetiti motor.

Pokrenite motor na svježem zraku kako biste izbjegli zagadenu atmosferu.

1. Ako se motor ne pokrene nakon što ste pokrenuli starter 3 ~ 4 sekunde, lagano pritisnite pedalu akceleratora, a zatim pokušajte ponovno; motor bi trebao pokrenuti.
2. Koristite starter, smješten na kraju lijevog prekidača ako je temperatura niska i pokretanje je teško.

FUNKCIONIRANJE

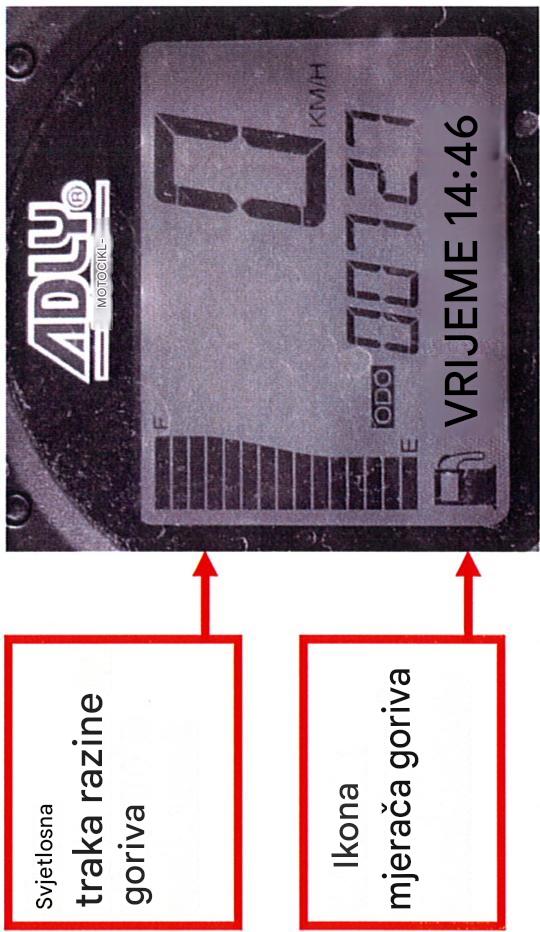

MJERAČ GORIVA

Mjerač goriva se nalazi na lijevoj strani nadzorne ploče.

Kada je rezervoar pun, osvjetljene trake razine doseže vrh. Tijekom potrošnje goriva, broj traka se smanjuje prema dolje. Preporučujemo da napunite gorivo kada ikona koja predstavlja benzinsku pumpu počne blinkati.

Kada ikona koja predstavlja benzinsku pumpu počne blinkati, u rezervoaru ostaje otprilike 2,0 goriva.

ODRŽAVANJE

ČIŠĆENJE I ZAMJENA FILTERA ZRAKA

Filter zraka se nalazi ispod sjedala.

Uklonite sjedalo da biste pristupili kučištu filtera zraka.

OČISTITE I PROVJERITE FILTER SVAKIH 1 000 KM ILI NAKON VOŽNJE NA BILO KOJEM TERENU. ZAMIJENJTE FILTER ZRAKA SVAKE GODINE.

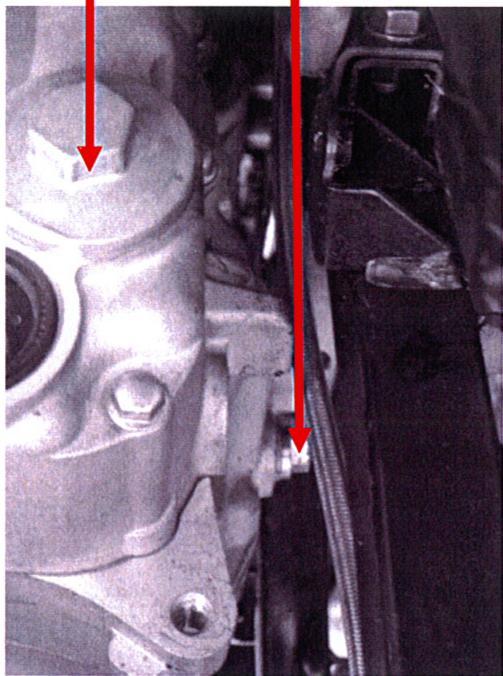

ČIŠĆENJE FILTERA ULJA

Filter ulja se nalazi na desnoj strani poklopca volana.

Za čišćenje filtera ulja, uklonite kučište filtera ulja.

Očistite sito svaki put kada ispustite ulje motora.

Promijenite ulje mjenjača svakih 6 000 km

Postavite vozilo na ravnu površinu.

Stavite ga u neutral, a zatim pritisnite parkirnu kočnicu.

Provjerite razinu ulja mjenjača tako što ćete ukloniti čep za ispust mjenjača.

Ulje mora biti na razini rupe za provjeru razine ulja.

UPOZORENJE□

Uklonite čep da ispustite ulje.

Vratite čep i stavite lijevak u rupu razine kako biste napunili ulje.

Ne sipajte previše ulja. Pravilno vratite čep za ispust.

Prvi put, promijenite ulje mjenjača nakon 500 km, a zatim svakih 6 000 km

Provjerite razinu ulja svakih 3 000 km.

Koristite ulje za prijenosnik SAE 80W-90 u mjenjač.

Ukupna kapaciteta ulja: 0,55 litara

ODRŽAVANJE

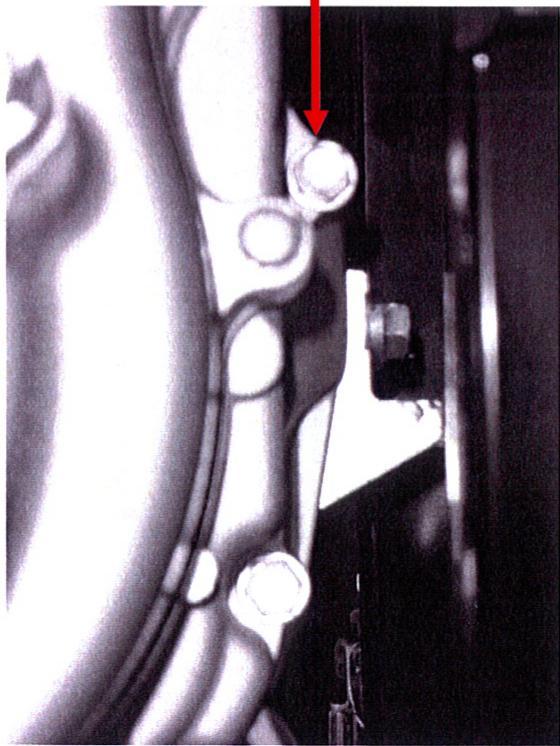

Ispust ulja iz kučišta prijenosnika

Trebala bi biti obavljena ako je voda prodrla u kučište

prijenosa i uzrokuje proklizavanje.

Isključite motor, a zatim postavite vozilo na

ravnu površinu.

Za ispušavanje, uklonite vijak koji se nalazi

ispod oznake za ispuštanje

prijenosa.

Pravilno pritegnite vijak, zatim

ponovno pokrenite motor. Čekajte da se

temperatura poviša prije nego što vozite.

Otklon bi trebao biti između 10 i 20 mm (3/8 i 3/4 inča).

ODRŽAVANJE

LANAC PRIJENOSA

Prilagodite lanac prijenosa prije svakog korištenja.

Prije korištenja vozila, uvijek provjerite lanac prijenosa. Nikada ne vozite vozilo s lancem prijenosa koji je previše labav ili prenaprezan jer bi to moglo ozbiljno oštetiti dijelove prijenosa.

Provjerite zazor lanca prijenosa i prilagodite ga ako je potrebno.

Provjerite O-prsten ili valjke kako biste vidjeli jesu li još uvijek prisutni ili oštećeni. Nemojte četkati lanac. Podmazujte samo odobravajućim mastilom za lanac s O-prstenom.

Podešavanje Otpustite zaustavljajuće grebene zatezača lanca kako biste izvršili podešavanje. Umetnite odvijač u otvor za podešavanje i napravite pokret gore-dolje kako biste promijenili zazor.

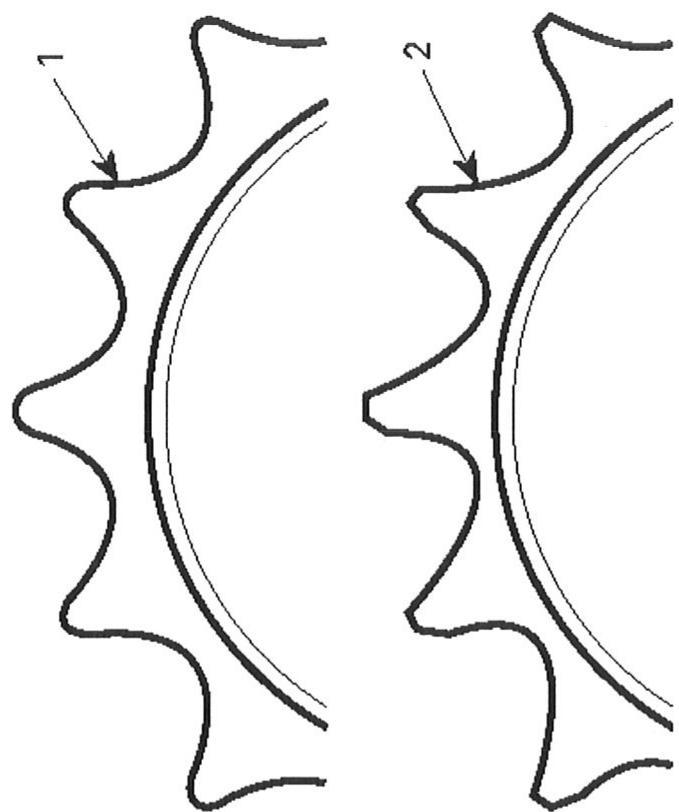

1. U dobrom stanju
2. Zamijeniti

ODRŽAVANJE

ZUBNIK LANCA

Inspekcija

Provjerite os zubnika lanca i zubnik kako biste otkrili bilo koju distorziju ili druge štete.

ODRŽAVANJE

FRENA ZA PARKIRANJE

Frena za parkiranje je integrirana s kočnicom stražnjeg kočnog suporta, ali se pokreće odvojeno pomoću

kabela i ručice frene za parkiranje.

Provjerite freną za parkiranje prije nego što krenete na put.

Podešite freną za parkiranje ako se vaš motocikl giba ili

može se lako pomicati čak i ako je frena za

parkiranje uključena.

Prilagodite vijak za podešavanje i pritegnite ga, zatim

pritegnite matica za montažu.

Ponovno provjerite učinkovitost frene za parkiranje.

Postavite parkirnu ručicu u položaj « STOP ».
Otpustite matica za fiksaciju i prilagodite vijak
za podešavanje dok ga ne možete lagano dodirnuti
.

ODRŽAVANJE

ISKRENIK

Tišinator se mora povremeno isprazniti od

ugljika koji se akumulirao.

Postavite prijenos u položaj NEUTRALAN

i povucite freną za parkiranje.

Uklonite vijak koji fiksira iskreniks na

tišinatoru.

Uklonite iskreniks iz tišinatora.

Pomoću četke, uklonite

ugljične naslage sa iskreniks.

NAPOMENA : Preporučujemo korištenje

meke četke kako biste izbjegli oštećenja

iskreniks.

Postavite iskreniks u tišinator.

Provjerite sustav ispuha kako biste otkrili

bilo koji razlog, pukotinu ili curenje (ispušni lonac).

Popravite ga ili zamijeni ga ako je potrebno.

Kontrola gasa

Blago pritisnite ručicu gasa kako biste kontrolirali brzinu.

Ubrzanje je namijenjeno povećanju brzine.
Blago pritisnite ručicu gasa
kada penjete brdo. To
će povećati snagu motora.
Usporavanje je namijenjeno smanjenju
brzine. Za to otpustite ručicu.
Ovo vozilo nije opremljeno diferencijalkom. Vozač mora naučiti pomicati svoju težinu i kontrolirati gas kako ne bi prevrnuo.

KAKO PRAVILNO VOZITI

ZAUSTAVLJANJE VOZILA

Idite na parkirni prostor :

Otpustite gas i aktivirajte prednje i stražnje kočnice dok se vozilo ne zaustavi.

Potpuni stop :

Isključite motor okretanjem glavnog prekidača na « ISKLJUČI ».

UPOZORENJE□

Nemojte okretati glavni prekidač ili prekidač zaustavljanja motora na « ISKLJUČI » tijekom rada

POSTUPAK UHODAVANJA

Tijekom prvih 5 000 kilometara korištenja, ne prelazite 60 km/h i ne približavajte se maksimalnom broju okretaja motora.

Postupak uhodavanja će značajno povećati vijek trajanja i dugoročno

snagu vašeg motora.

NEISPRAVNOSTI I OTKLANJANJE GREŠAKA

Ako se motor ne može pokrenuti ili motor prestane raditi. Provjerite da je prekidač zaustavljanja motora u položaju RUN. Provjerite da li ima goriva u spremniku goriva. Ako je postupak pokretanja motora ispravan.

Prvo pokušajte sami dijagnosticirati što su ove

neispravnosti.

Stupite u kontakt s lokalnim distributerom što je prije moguće kako biste provjerili je li na vašem vozilu prisutna neispravnost.

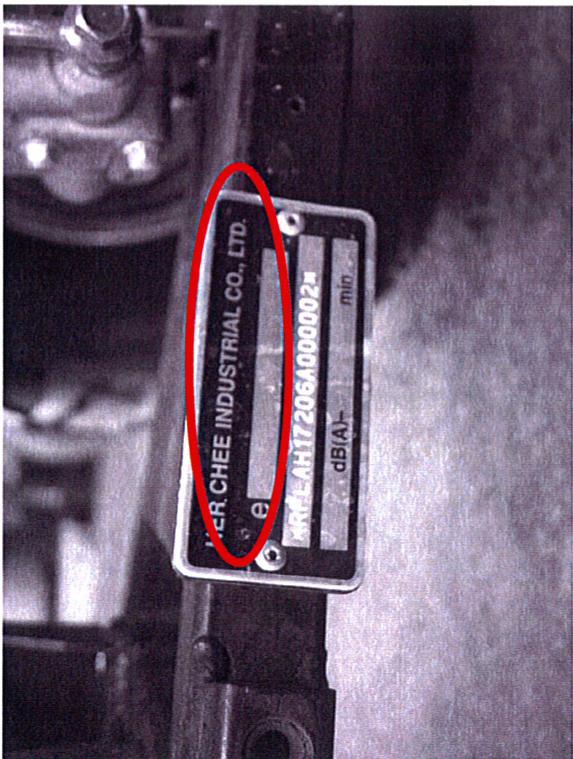

BROJ VIN-a I IDENTIFIKACIJA Molimo registrirajte VIN broj i

Molimo registrirajte VIN broj i broj motora za sve buduće reference.

Broj motora je graviran u centru sa strane

desno od kućišta.

BROJ MOTORA

BR. REFERENCA ŠASIJE

BROJ ŠASIJE

BROJ MOTORA

Priprema vozila prije distribucije

1. Registrirajte broj šasije i broj motora u vodiču za korištenje.
2. Provjerite da svi pneumatici imaju ispravan tlak naznačen na pneumatiku ili u vodiču za korištenje.
3. Količina motornog ulja (4-taktno, SAE10W/40 ili razred SAE40) je dovoljna.
4. Baterija je pravilno instalirana.
5. Sve kočnice su pravilno podešene.
6. Spremniku goriva ima dovoljno benzina da motor radi.
7. Provjerite da su suspenzija i lanac prijenosa pravilno montirani.
8. Provjerite da svi električni komponenti i svjetla rade pravilno.
9. Osigurajte da su vodič za korištenje i vrećica za alate dobro u kutiji za alate.

Pobrinite se da su vijci i matica pravilno pričvršćeni, u skladu sa priručnikom.

ODRŽAVANJE I EVIDENCIJA USLUGA

P.D.I.	500 KM	1 000 KM
NAPOMENE□___________	NAPOMENE□___________	NAPOMENE : ________
PRODAVAČ□	PRODAVAČ□	PRODAVAČ□
DATUM□	DATUM□	DATUM□
2 000 KM	3 000 KM	4 000 KM
NAPOMENE□___________	NAPOMENE□___________	NAPOMENE : ________
PRODAVAČ□	PRODAVAČ□	PRODAVAČ□
DATUM□	DATUM□	DATUM□

PERIODIČKO ODRŽAVANJE

5 000 KM	6 000 KM	7 000 KM
NAPOMENE□___________	NAPOMENE□___________	NAPOMENE : ________
PRODAVAČ□	PRODAVAČ□	PRODAVAČ□
DATUM□	DATUM□	DATUM□
8 000 KM	9 000 KM	10 000 KM
NAPOMENE□___________	NAPOMENE□___________	NAPOMENE : ________
PRODAVAČ□	PRODAVAČ□	PRODAVAČ□
DATUM□	DATUM□	DATUM□

PERIODIČKO ODRŽAVANJE

11 000 KM	12 000 KM	13 000 KM
NAPOMENE□___________	NAPOMENE□___________	NAPOMENE : ________
PRODAVAČ□	PRODAVAČ□	PRODAVAČ□
DATUM□	DATUM□	DATUM□
14 000 KM	15 000 KM	16 000 KM
NAPOMENE□___________	NAPOMENE□___________	NAPOMENE : ________
PRODAVAČ□	PRODAVAČ□	PRODAVAČ□
DATUM□	DATUM□	DATUM□

EVIDENCIJA OPERACIJA U GARANCIJI

BROJAČ KILOMETARA : KMNAPOMENE□________PRODAVAČ□DATUM□	BROJAČ KILOMETARA : KMNAPOMENE□________PRODAVAČ□DATUM□	BROJAČ KILOMETARA : KMNAPOMENE : ____PRODAVAČ□DATUM□
BROJAČ KILOMETARA : KMNAPOMENE□________PRODAVAČ□DATUM□	BROJAČ KILOMETARA : KMNAPOMENE□________PRODAVAČ□DATUM□	BROJAČ KILOMETARA : KMNAPOMENE : ____PRODAVAČ□DATUM□

EVIDENCIJA OPERACIJA U GARANCIJI

BROJAČ KILOMETARA : KM	BROJAČ KILOMETARA : KM	BROJAČ KILOMETARA : KM
NAPOMENE□___________	NAPOMENE□___________	NAPOMENE : ________
PRODAVAČ□	PRODAVAČ□	PRODAVAČ□
DATUM□	DATUM□	DATUM□
BROJAČ KILOMETARA : KM	BROJAČ KILOMETARA : KM	BROJAČ KILOMETARA : KM
NAPOMENE□___________	NAPOMENE□___________	NAPOMENE : ________
PRODAVAČ□	PRODAVAČ□	PRODAVAČ□
DATUM□	DATUM□	DATUM□
