KORISNIČKI PRIRUČNIK CN 3556 LIEBHERR

Gebruiksaanwijzing

Koel-vriescombinatie

NL

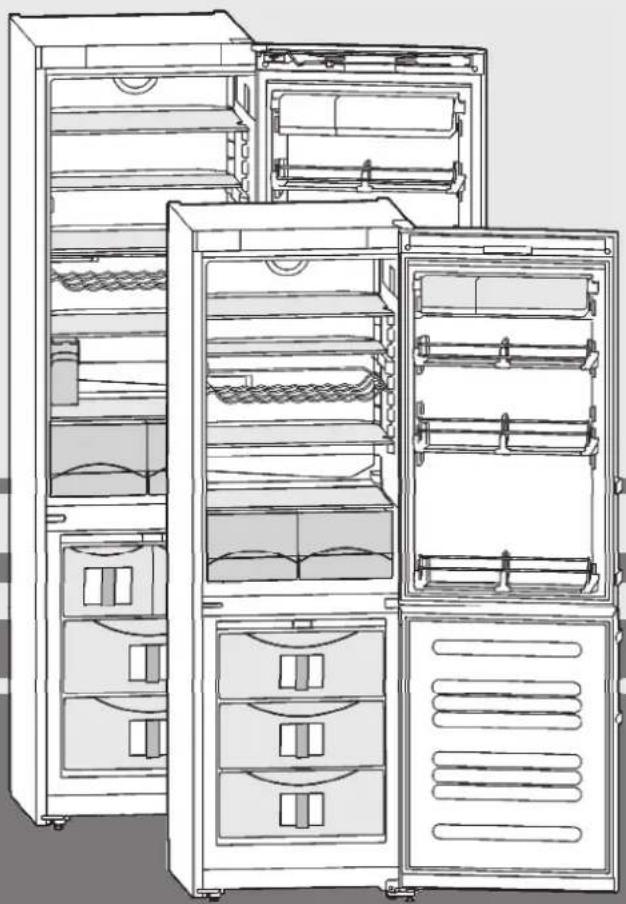

Line drawing of an open refrigerator with multiple compartments and doors (no text or symbols)

22/08

7082672 - 01

CN(es) ... 6

LIEBHERR

Inhoudsopgave

1 Het apparaat in vogelvlucht.... 2

1.1 Toepassingen van het apparaat.... 2

1.2 Conformiteit.... 2

1.3 Overzicht apparaat en uitrusting.... 2

1.4 Opstelafmetingen.... 3

1.5 Net@Home.... 3

2 Algemene veiligheidsvoorschriften.... 3

3 Bedienings- en controle-elementen.... 4

3.1 Bedienings- en controlepaneel.... 4

3.2 Temperatuurdisplay.... 4

4 In gebruik nemen.... 4

4.1 Draairichting deur veranderen.... 4

4.2 Inbouw in het keukenblok.... 6

4.3 Apparaat transporteren.... 7

4.4 Apparaat opstellen.... 7

4.5 Afvalverwerking van de verpakking.... 7

4.6 Apparaat aansluiten.... 7

4.7 Apparaat inschakelen.... 8

5 Bediening....8

5.1 Energie sparen.... 8

5.2 Helderheid van het temperatuurdisplay.... 8

5.3 Kinderbeveiliging.... 8

5.4 Deuralarm.... 8

5.5 Temperatuuralarm.... 9

5.6 Koelgedeelte 9

5.7 Vriesgedeelte.... 10

6 Onderhoud.... 12

6.1 Ontdooien met NoFrost.... 12

6.2 Apparaat reinigen.... 12

6.3 IceMaker reinigen.... 13

6.4 Binnenverlichting met gloeilamp vervangen...... 13

6.5 Technische Dienst.... 13

7 Storingen.... 14

8 Afzetten.... 15

8.1 Apparaat uitschakelen.... 15

8.2 Buiten werking stellen.... 15

9 Apparaat afdanken.... 15

De fabrikant werkt voortdurend aan de verdere ontwikkeling van alle typen en modellen. Daarom vragen wij om uw begrip voor het feit dat wij wijzigingen in vorm, uitvoering en techniek moeten voorbehouden.

Om alle voordelen van uw nieuwe apparaat te leren kennen, de instructies in deze handleiding aandachtig doorlezen a.u.b.

De handleiding geldt voor meerdere modellen, afwijkingen zijn mogelijk. Paragrafen die alleen voor bepaalde apparaten toepassing zijn, zijn gekenmerkt met een sterretje (*).

Gebruiksaanwijzingen zijn gekenmerkt met een▶, gebruiksresultaten met een ▷.

1 Het apparaat in vogelvlucht

1.1 Toepassingen van het apparaat

Het apparaat is bedoeld om levensmiddelen te koelen, in te vriezen en te bewaren en om ijs te maken.

Het apparaat is ontworpen voor huishoudelijk gebruik. Het is niet bedoeld voor professioneel gebruik, meer bepaald niet voor labodoeleinden en gelijkaardige. Er bestaat gevaar voor storingen.

Het apparaat is volgens de klimaatklasse gebouwd voor gebruik bij bepaalde omgevingstemperaturen. De klimaatklasse van uw apparaat vindt u op het typeplaatje.

Aanwijzing

▶ Respecteer de opgegeven omgevingstemperaturen, zoniet vermindert de koelprestatie.

Klimaatklasse	voor omgevingstemperaturen van
SN 10 °C tot 32	°C
N	16 °C tot 32 °C
ST	16 °C tot 38 °C
T	16 °C tot 43 °C

1.2 Conformiteit

Het koelmiddelcircuit werd op lekkages gecontroleerd. Het apparaat voldoet aan alle van toepassing zijnde veiligheidsbepalingen en de EG-richtlijnen 2006/95/EEG en 2004/108/EEG.

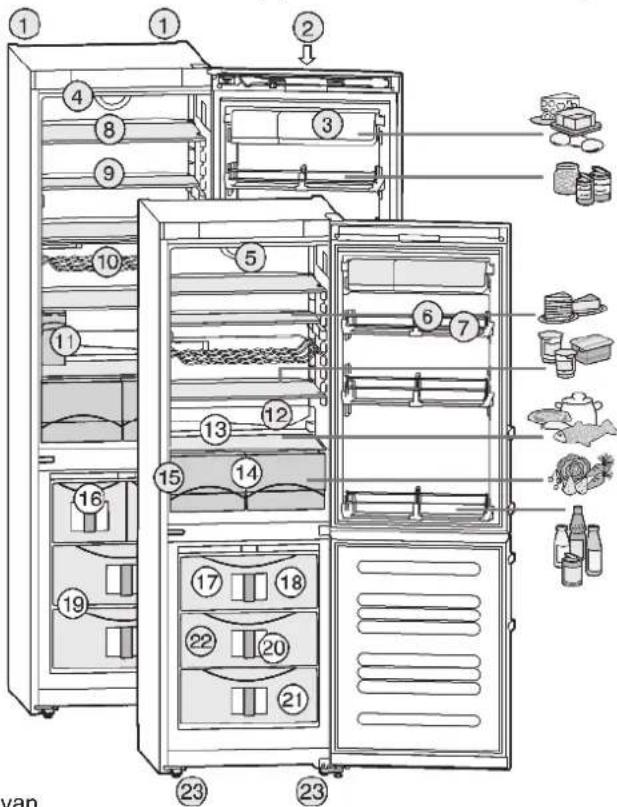

1.3 Overzicht apparaat en uitrusting

Labeled diagram of a refrigerator interior showing numbered compartments and food items

van

Fig. 1

(1) Transportgreep achter

(2) Bedienings- en controle- paneel

(3) Boter- en kaasvak, eierrekje

(4) Binnenverlichting

(5) Ventilator

(6) Flessenhouder, ver- schuifbaar

(7) Deurvak, verplaatsbaar

(8) Plateaus, verplaatsbaar

(9) Plateaus, deelbaar

(10) Flessenplank

(11) Waterreservoir*

(12) Afvoeropening

(13) Koudste zone

(14) Groentelade

(15) Typeplaatje

(16) IceMaker*

(17) Invriesblad

(18) Koudeaccu

(19) VarioSpace

(20) Info-systeem

(21) IJsblokjeshouder*

(22) Diepvrieslade

(23) Stelvoeten, transportgrepen voor, transportwieltjes achter

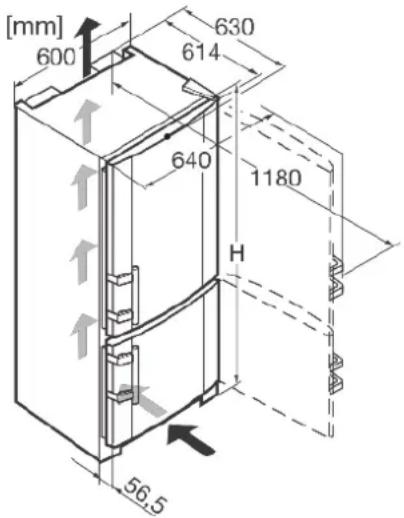

1.4 Opstelafmetingen

[mm] 600 630 614 640 1180 H 56.5

Fig. 2

Model Apparaathoogte H (mm)
CN(es) 35.. 1817
CN 39.. 2011
CN(es) 40.. 2011

1.5 Net@Home

Afhankelijk van model en uitvoering kan het apparaat met de afzonderlijk verkrijgbare modules voor het HomeDialog systeem of de seriële interface (RS 232) worden uitgerust. De modulen zijn verkrijgbaar bij uw speciaalzaak.

Meer informatie vindt u op internet onder www.liebherr.com.

2 Algemene veiligheidsvoorschriften

Gevaren voor de gebruiker:

• Dit apparaat is niet bestemd voor personen (ook kinderen)
  met fysieke, sensorische of mentale beperkingen of perso nen, die niet over voldoende ervaring en kennis beschikken. Tenzij zij door een persoon, die voor hun veiligheid verant- woordelijk is, in het gebruik van het apparaat worden onder- wezen en die aanvankelijk toezicht uitoefent. Erop toezien, dat kinderen niet met het apparaat spelen.
• In geval van storing stekker uit het stopcontact trekken (daarbij niet aan het netsnoer trekken) of zekering uitschakelen.
• Reparaties, aanpassingen aan het apparaat en het vervangen van het netsnoer alleen laten uitvoeren door de Technische Dienst of ander daarvoor opgeleid vakpersoneel.
• Als u het stroomsnoer van het apparaat uittrekt, altijd bij de stekker nemen. Niet aan het snoer trekken.
• Apparaat alleen conform de beschrijving in de handleiding monteren en aansluiten.
• Bewaar deze gebruiksaanwijzing zorgvuldig en geef hem eventueel aan de volgende eigenaar door.
• Alle reparaties resp. aanpassingen aan de IceMaker alleen laten uitvoeren door de Technische Dienst of ander daarvoor opgeleid vakpersoneel.*

Brandgevaar:

- Het gebruikte koelmiddel R 600a is milieuvriendelijk, maar brandbaar. Ontsnappend koelmiddel kan vlam vatten.

• De buisleidingen van het koelmiddelcircuit niet beschadigen.
• Binnenin het apparaat geen open vuur of ontstekingsbronnen gebruiken.
• Binnenin het apparaat geen elektrische apparaten gebruiken (b.v. stoomreinigers, verwarmingsapparatuur, ijsmachines enz.).
• Wanneer koelmiddel ontsnapt: open vuur of ontstekingsbronnen in de nabijheid van het lekpunt verwijderen. Stekker uit het stopcontact trekken. Ruimte goed ventileren. Contact opnemen met de Technische Dienst.

- Geen explosieve stoffen of spuitbussen met brandbare drijf-gassen, zoals b.v. butaan, propaan, pentaan enz. in het apparaat bewaren. Zulke spuitbussen zijn herkenbaar aan de op de verpakking vermelde inhoudsstoffen of een vlammensymbool. Eventueel uittredende gassen kunnen door elektrische componenten vlam vatten.

- Geen brandende kaarsen, lampen of andere voorwerpen met open vlammen op of in het apparaat plaatsen.

- Sterke alcohol alleen goed gesloten en overeind staand opslaan. Eventueel uittredende alcohol kan door elektrische componenten vlam vatten.

Gevaar voor vallen en omkiepen:

- Plint, laden, deuren enz. niet als voetensteun of om te leunen misbruiken. Dit geldt in het bijzonder voor kinderen.

Gevaar voor voedselvergiftiging:

- te lang opgeslagen levensmiddelen niet meer nuttigen.

Gevaar voor bevriezingen, gevoelloosheid en pijn:

- Langdurig huidcontact met koude oppervlakken en gekoelde of ingevroren levensmiddelen vermijden of veiligheidsmaatregelen treffen, b.v. handschoenen dragen. Consumptie-ijs, met name waterijs of ijsblokjes niet onmiddellijk en niet te koud consumeren.

Neem de specifieke aanwijzingen in de overige hoofdstukken in acht:

	GEVAAR duidt een direct gevaar aan, die de dood of ernstig lichamelijk letsel tot gevolg kan hebben wanneer dit ge-vaar niet vermeden wordt.
	WAAR-SCHUWING duidt een gevaarlijke situatie aan, die de dood of ernstig lichamelijk letsel tot gevolg kan hebben wanneer dit gevaar niet vermeden wordt.
	VOORZICH-TIG duidt een gevaarlijke situatie aan, die lichamelijk letsel tot gevolg kan heb- ben wanneer dit gevaar niet verme-den wordt.
	LET OP duidt een gevaarlijke situatie aan, die materiële schade tot gevolg kan heb- ben wanneer dit gevaar niet verme-den wordt.
	Aanwijzing geeft aan dat praktische aanwijzin-gen en tips gegeven worden.

3 Bedienings- en controle-elementen

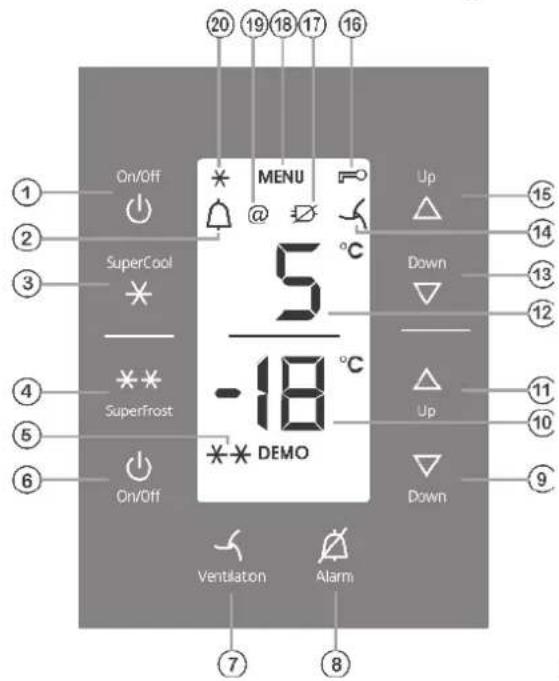

3.1 Bedienings- en controlepaneel

① ② ③ ④ ⑤ ⑥ On/Off SuperCool SuperFrost On/Off MENU -18°C DEMO Ventilation Alarm Up Down Up Down ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟o ㉟o ㉟o

(1) Toets On/Off koelge-deelte
(2) Symbol alarm
(3) Toets SuperCool
(4) Toets SuperFrost
(5) Symbool SuperFrost
(6) Toets On/Off vriesge-deelte
(7) Toets ventilatie
(8) Toets alarm (18) Symbool menu
(9) Insteltoets Down vries- gedeelte
(10) Temperatuurdisplay vriesgedeelte

3.2 Temperatuurdisplay

Bij normale werking wordt aangegeven:

• de warmste vriestemperatuur
• de gemiddelde koeltemperatuur

Het temperatuurdisplay vriesgedeelte knippert:

• de temperatuurinstelling wordt gewijzigd
• na het inschakelen is de temperatuur nog niet voldoende koud
• de temperatuur is verschillende graden gestegen

Op het display knipperen streepjes:

- de vriestemperatuur is hoger dan 0 °C.

De volgende aanduidingen wijzen op een storing. Mogelijke oorzaken en maatregelen voor het oplossen ervan vindt u in hoofdstuk Storingen.

• F0 tot F9
  FE
• Het symbool voor stroomuitval -licht op.

4 In gebruik nemen

4.1 Draairichting deur veranderen

Indien nodig kunt u de draairichting van de deur veranderen: controleer of volgend gereedschap klaar ligt:

□ Torx 25
□ Torx 15
□ schroevendraaier
□ eventueel accuschroevendraaier
□ eventueel een tweede persoon voor de montage

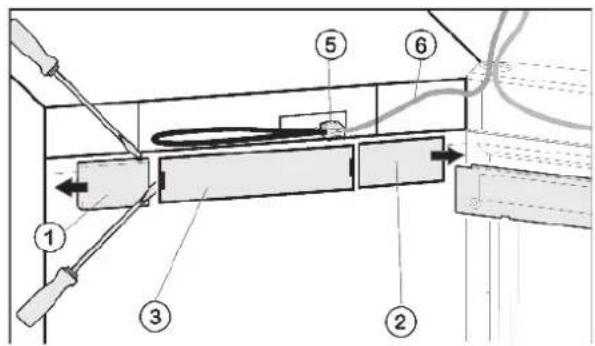

4.1.1 Kabelverbinding aan de behuizing losma- ken

Technical diagram of a mechanical or electrical device with numbered components and labeled parts

Fig. 4

▶ Bovenste deur openen.
Afdekking aan de greepzijde Fig. 4 (1) afnemen: rechts met sleufschroevendraaier uitklikken en naar buiten schuiven.
Afdekking aan de scharnierzijde Fig. 4 (2)afnemen: links met een sleufschroevendraaier uitklikken en naar buiten schuiven.
▶ Voorste afdekplaat Fig. 4 (3) met een sleufschroevendraaier afnemen.
▶ Contact verwijderen en destekkerverbinding Fig. 4 (5)losma-ken.
▶ Neem de grijze kabel Fig. 4 (6) uit de geleiding.

4.1.2 Bovenste deur afnemen

Aanwijzing

▶ Verwijder levensmiddelen uit de opbergvakken voordat de deur wordt afgenomen, zodat er geen levensmiddelen uit vallen.

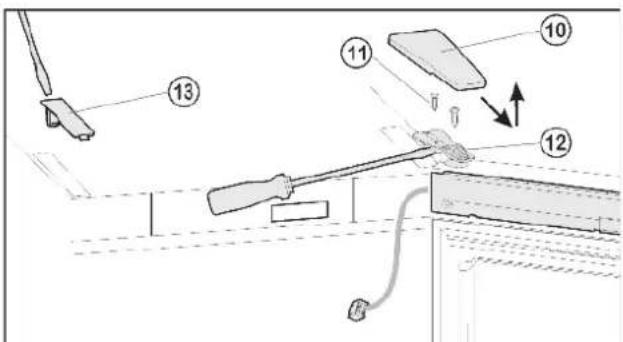

Technical diagram showing labeled components of a mechanical or electrical assembly with numbered parts and directional arrows.

Fig. 5

▶ Afdekking Fig. 5 (10)aar voren afhalen en afdekking hetig. 5 (13)afnemen.
▶ Schroeven Fig. 5 (11)losdraaien.

VOORZICHTIG

Gevaar voor verwonding wanneer de deur eruit valt!

▶ Deur goed vasthouden.
▶ Deur voorzichtig neerzetten.

▶ Deur compleet met lagerbus Fig. 5 (12) en snoer naar boven afnemen. Om los te maken eventueel voorzichtig met schroevendraaier optillen onder de lagerbus.
▶ Deur opzij leggen.

4.1.3 Onderste deur afnemen

▶ Onderste deur sluiten.
▶ Middelste lagerbouten Fig. 6 (21)uit de middelste lagerbus Fig. 6 (22)en onderste deur uittrekken.
▶ Kunststof kap Fig. 6 (20) afnemen.

VOORZICHTIG

Gevaar voor verwonding wanneer de deur eruit valt!

▶ Deur goed vasthouden.
▶ Deur voorzichtig neerzetten.
▶ Open de deur.
▶ Middelste lagerbus Fig. 6 (22) demonteren.
▶ Onderste deur naar boven toe afnemen en opzij leggen.

4.1.4 Middelste lagerdelen omzetten

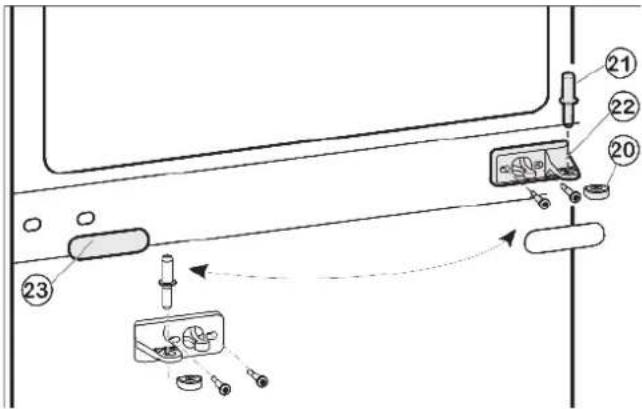

Diagram showing a device with numbered components and labeled parts, including a switch, battery, and fan assembly.

Fig. 6

▶ Afdekplaat Fig. 6 (23)voorzichtig afhalen.

▶ Middelste lagerbus Fig. 6 (22)afschroeven en 180° gedraaid naar de nieuwe scharnierzijde omplaatsen.

▶ Afdekplaat Fig. 6 (23)180° gedraaid opnieuw vastklikken op de nieuwe greepzijde.

4.1.5 Onderste lagerdelen omplaatsen

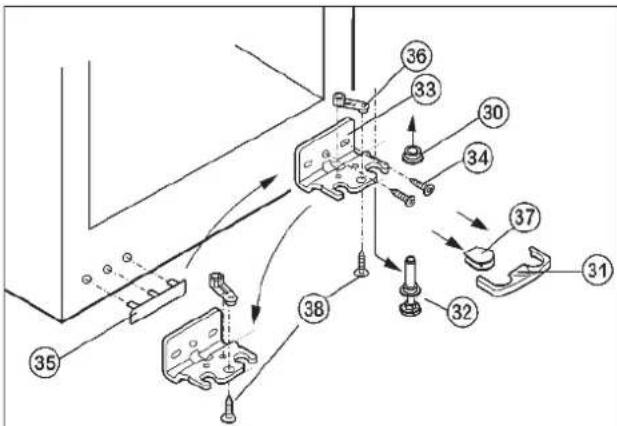

Technical diagram showing numbered mechanical assembly components with arrows indicating motion or assembly steps

Fig. 7

▶ Beveiliging Fig. 7 (31)naar voren afhalen.

▶ Afdekking Fig. 7 (37)afnemen.*

▶ Stelpoten Fig. 7 (32) helemaal indraaien.

Indien nodig het apparaat met behulp van een tweede persoon iets achterover kantelen, om de lagerbout te verwijderen.

▶ Lagerbout Fig. 7 (32)naar beneden en naar voren uittrekken. de Let hierbij op de scharnierbus Fig. 7 (30).

▶ Lagerbus Fig. 7 (33) afschroeven (2 x Torx 25) Fig. 7 (34).

Lagerdeel Fig. 7 (36) afschroeven (1 x Torx 25) Fig. 7 (38) en in de tegenoverliggende opening van de lagerbus omzetten, opnieuw vastschroeven.

▶ Afdekking Fig. 7 (35) aan de greepzijde voorzichtig optillen en omplaatsen.

▶ Delagerbus Fig. 7 (30)er vastschroeven op de nieuwe scharnierkant, doorheen het buitenste lange gat en ronde gat. Gebruik hiervoor eventueel een accuschroevendraaier.

Aanwijzing

Indien noodzakelijk, bijvoorbeeld om onregelmatigheden van de vloer te compenseren, kan in plaats van het rondgat ook het tweede langgat voor het vastschroeven worden gebruikt.

Apparaat opnieuw wat naar achteren kantelen en de lagerbouten Fig. 8 (32) terug in te steken. De inkeping moet naar voren wijzen.

▶ Afdekking Fig. 7 (3) an de tegenoverliggende zijde opzetten.*

Technical diagram of a mechanical assembly with numbered component 32

Fig. 8

VOORZICHTIG

Gevaar voor verwonding wanneer de deur eruit valt!

▶ De beveiliging (31) moet opzij de in de lagerbus vastklikken, zodat de lagerbouten en tegelijk de deur beveiligd zijn.

Mechanical assembly diagram showing a component with numbered callouts (31), no readable text or symbols present.

▶ Beveiliging (31) opnieuw op de lagerbus vastklikken.
▶ Scharnierbus Fig. 7 (30)opzetten.

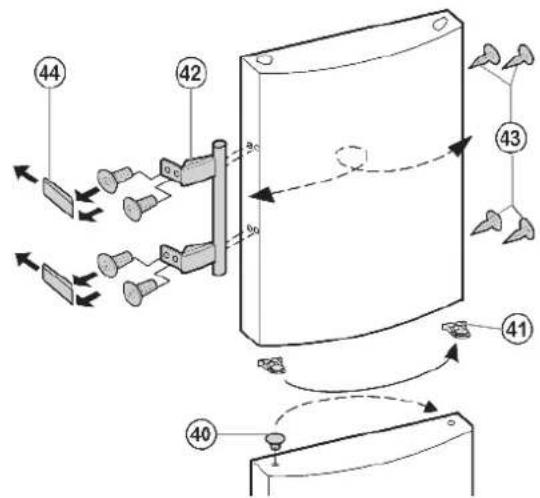

4.1.6 Greep omzetten

Klik deveerklem Fig. 9 (41)uit de bovenste deur en plaats hem naar de andere scharnierzijde om.
- Til de stop Fig. 9 (40) uit de onderste deurlagerbus en plaats hem om.

Technical diagram showing labeled components of a device with numbered parts and directional arrows indicating motion or assembly.

Fig. 9

▶ Monteer deurgre Fig. 9 (42) ep, stop en Fig. 9 (43) drukplaten Fig. 9 (44) af en monteer ze aan de tegenoverliggende kant.
▶ Let bij het monteren van de drukplaten aan de andere kant op het juiste inklikken.

4.1.7 Onderste deur monteren

▶ Plaats de deur van boven op de lagerbout beneden Fig. 7 (32).
▶ Sluit de deur.
Kunststof kap Fig. 6 (20)opnieuw op de middelste lagerbus Fig. 6 (22) zetten.
▶ Middelste lagerbout Fig. 6 (2) door middelste lagerbus Fig. 6 (22) in de onderste deur plaatsen.

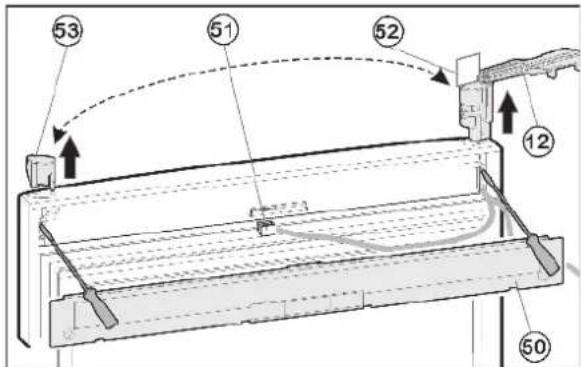

4.1.8 Kabelverbinding omplaatsen (bovenste deur)

53 51 52 12 50

Fig. 10

▶ Afdekking Fig. 10 (50) aan de deur met schroevendraaier wegnemen.
▶ Stekker Fig. 10 (51) aftrekken.
Aan de bovenste deur lagerbus Fig. 10 (12)naar buiten draaien, evenwijdig met de rand van de deur.

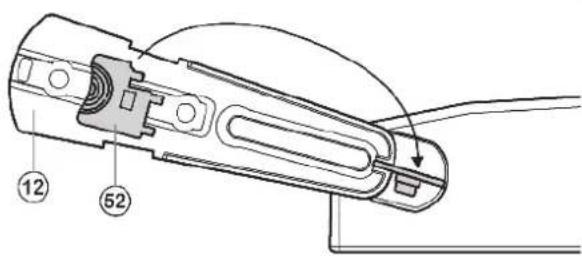

12 52

Fig. 11

LET OP

Kabels kunnen verdraaid en op die manier beschadigd raken! ▶ Gebruik de sjabloon.

De meegeleverde sjablonen Fig. 11 (52)uit de lagerbus losmaken en zo lagerbus Fig. 11 (12)en mof beveiligen tegen verdraaien.
Lagerbus Fig. 10 (12) met behulp van een schroevendraaier van beneden uitschuiven en compleet met de kabel uit de deur verwijderen.
▶ Stoppen Fig. 10 (58)et een schroeven-draaier langs onderen uitschuiven en op de andere kant omzetten.
▶ Het snoer van de lagerbus Fig. 10 (12)op de andere kant in-rijgen en de lagerbus plaatsen.
▶ Sjablonen Fig. 10 (52)afnemen en in de lagerbus bevestigen.
▶ Stekker Fig. 10 (51) insteken.
▶ Kabel in de geleiding leggen.
▶ Afdekking Fig. 10 (50) aan de deur vastklikken.

4.1.9 Bovenste deur monteren

▶ Bovenste deur op de middelste lagerboutFig. 6 (21)plaatsen, deur sluiten en bovenste lagerbus Fig. 5 (12)plaatsen, zodat die aan de bovenkant van het apparaat inklikt.
Lagerbus Fig. 5 (12) vastschroeven. Steek de schroefgaten indien nodig voor of gebruik de accuschroevendraaier.
▶ Afdekking Fig. 5 (10) en afdekking Fig. 5 (13) vastklikken.
▶ Stekkerverbinding Fig. 4 (5)weer aansluiten.
▶ Kabel in de geleiding leggen.
▶ Afdekking Fig. 4 (3) weer aanbrengen.
▶ Afdekking Fig. 4 (2)180° gedraaid aan de scharnierzijde van buiten plaatsen en vastklikken.
▶ Afdekking Fig. 4 (1)180° gedraaid aan de greepzijde van buiten plaatsen en vastklikken.

4.1.10 Deuren uitlijnen

Lijn de deuren eventueel via de langgaten in de onderste lagerbus Fig. 7 (33) en middelste lagerbus Fig. 6 (22) in één lijn met de behuizing uit en draai vervolgens de schroeven stevig aan.

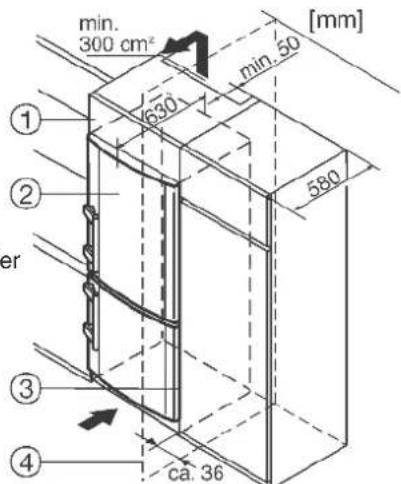

4.2 Inbouw in het keukenblok

min. 300 cm² 630 min. 50 [mm] 580 er ① ② ③ ④ ca. 36

(1) Opbouwkast (3) Keukenkast
(2) Apparaat (4) Wand

Het apparaat Fig. 12 (2) kan worden ingebouwd in de keuken. Om het apparaat aan de hoogte van het keukenblok aan te passen, kunt u er een passende opbouwkastFig. 12 (1)op plaatsen.

Bij ombouw met standaard keukenkasten (max. diep-te 580 mm) kan het apparaat direct naast de keukenkas Fig. 12 (3) worden opgesteld. De apparaatdeur springt opzij

34 mm en in het midden van het apparaat 50 mm uit ten opzichte van het keukenkastfront. Hierdoor is de deur zonder problemen te openen en sluiten.

Belangrijk voor de ventilatie:

• houd achter de gehele breedte van de opbouwkast een ruimte van minstens 50 mm diepte vrij voor luchtafvoer.
• De ventilatieruimte onder het plafond moet minstens 300 cm² bedragen.
• Hoe groter de ventilatieruimte, hoe energiezuiniger het apparaat werkt.

Plaatst u het apparaat met de scharnierkant naast een Fig. 12 (4), dan moet de afstand tussen apparaat en muur minstens 36 mm bedragen. Dit in verband met het uitsteken van de deurgreep bij een geopende deur.

4.3 Apparaat transporteren

VOORZICHTIG

Gevaar voor verwonding en beschadiging door verkeerd transport!

▶ Het apparaat verpakt transporteren.
▶ Het apparaat overeind transporteren.
▶ Het apparaat niet alleen transporteren.

4.4 Apparaat opstellen

Neem bij beschadiging van het apparaat onmiddellijk - nog voor het aansluiten - contact op met de leverancier.

De vloer waar het apparaat komt te staan moet waterpas en vlak zijn.

Stel het apparaat niet op in direct zonlicht en ook niet naast een fornuis, verwarming of dergelijke.

Stel het apparaat altijd tegen een wand op.

Stel het apparaat niet op zonder hulp.

De plaatsingsruimte van uw apparaat moet volgens de EN 378 per 8 g R 600a koelmiddel over een volume van van 1 m³ beschikken. Indien de plaatsingsruimte te klein is, kan in geval van een lek in het koelmiddelcircuit een ontvlambaar gas-lucht-mengsel ontstaan. Informatie over de hoeveelheid middel vindt u op het typeplaatje aan de binnenkant van het apparaat.

WAARSCHUWING

Brandgevaar door vocht!

Wanneer stroomgeleidende delen of de stroomaansluiting vochtig worden, kan dat leiden tot kortsluiting.

Het apparaat is ontworpen voor gebruik in een gesloten ruimte. Het apparaat niet buiten, in een vochtige omgeving of binnen bereik van spatwater plaatsen.

WAARSCHUWING

Brandgevaar door koelmiddel!

Het gebruikte koelmiddel R 600a is milieuvriendelijk, maar brandbaar. Ontsnappend koelmiddel kan vlam vatten.

▶ De buisleidingen van het koelmiddelcircuit niet beschadigen.

WAARSCHUWING

Gevaar voor brand en beschadiging!

▶ Plaats geen warmte afgevende apparaten, bijv. magnetron, toaster enz. op het apparaat!

WAARSCHUWING

Gevaar voor brand en beschadiging door verstopte luchtroosters!

▶ De luchtroosters regelmatig schoonmaken. Zorg altijd voor een goede luchttoevoer en -afvoer!

Haal het aansluitsnoer van de achterzijde van het apparaat. Verwijder hierbij de snoerhouder, anders kunnen trillingsgeluiden ontstaan!

Haal de beschermfolie van de buitenzijde van het apparaat.* Een edelstaalverzorgingsmiddel gelijkmatig in slijprichting aanbrengen.*

mäude reiniging op een later tijdstip wordt daardoor eenvoudiger.*

▶ Trek de beschermfolie van de sierlijsten en van de ladefronten.

▶ Verwijder alle transportbeveiligingsonderdelen.

▶ Doe de verpakking weg. Zie hoofdstuk Verpakking wegdoen.

LET OP

Gevaar voor beschadiging door condenswater!

▶ het apparaat niet direct naast een ander koel-/vriesapparaat zetten.

Stel het apparaat met de meegeleverde steeksleutel en met behulp van de stelvoetjes (A) en een waterpas stevig en vlak op.

▶ Vervolgens de deur ondersteunen: stelvoet bij lagerbus (B) uitdraaien tot deze op de vloer komt, daarna 90° verder draaien.

Pure electrical circuit lines without any symbols

Als het apparaat in een erg vochtige omgeving staat, kan er condens worden gevormd op de buitenkant van het apparaat.

norm Zorg altijd goed voor een goede verluchting van de plaatsingsruimte.

4.5 Afvalverwerking van de verpakking

WAARSCHUWING

Gevaar voor verstikking door verpakkingsmateriaal en folie!

▶ Kinderen niet met het verpakkingsmateriaal laten spelen.

De verpakking bestaat uit recyclebaar materiaal:

- Golfkarton/karton

- Voorgevormde delen uit geschuimd polystyreen

- Folies en zakken uit polyetheen

- Spanbanden uit polypropeen

▶ Breng het verpakkingsmateriaal naar een officieel inzamelpunt.

4.6 Apparaat aansluiten

LET OP

Gevaar voor beschadiging van de elektronische componenten!

- Gebruik geen omvormer (omzetten van gelijkstroom naar wisselstroom) of spaarstekker.

WAARSCHUWING

Brand- en oververhittingsgevaar!

Gebruik geen verlengsnoer of verdeeldoos.

Stroomsoort (wisselstroom) en spanning op de plaats van bestemming moeten met de informaties op het typeplaatje hoofdstuk Overzicht apparaten en uitvoeringen) overeenstemmen.

Het apparaat alleen aansluiten op een volgens voorschriften geïnstalleerd stopcontact. Het stopcontact moet d.m.v. een zekering van 10 A of zwaarder beveiligd zijn.

Het moet eenvoudig toegankelijk zijn, zodat het apparaat in urgentiegevallen snel van de stroomvoorziening gescheiden kan worden.

▶ Elektrische aansluiting controleren.

▶ Apparaat reinigen. Meer hierover vindt u in het hoofdstuk Reinigen.
▶ Steek de stekker in het stopcontact.

4.7 Apparaat inschakelen

Aanwijzing

▶ Om het volledige apparaat in te schakelen, moet u alleen het vriesgedeelte inschakelen.

Aanwijzing

▶ Na het inschakelen wordt eerst het vriesgedeelte gekoeld en na enige tijd het koelgedeelte.

Schakel het apparaat in ongeveer 2 uur voor u er voor het eerst diepvriesproducten in legt.

Leg er pas diepvriesproducten in wanneer het temperatuurdisplay -18 °C aangeeft.

4.7.1 Vriesgedeelte inschakelen

▶ Toets On/Off vriesgedeelte Fig. 3 (6) indrukken.
▷ Het temperatuurdisplay koelgedeelte toont de ingestelde temperatuur.
Het temperatuurdisplay vriesgedeelte en de toets alarm knipperen tot de temperatuur voldoende koud is. Als de temperatuur boven 0 °C is knipperen streepjes, is de temperatuur lager dan knippert de huidige temperatuur.

4.7.2 Koelgedeelte inschakelen

▶ Toets On/Off koelgedeelte Fig. 3 (1) indrukken.
▷ De binnenverlichting brandt wanneer de deur open is.
▷ Het temperatuurdisplay brandt. Het koelgedeelte is ingeschakeld.

5 Bediening

5.1 Energie sparen

Zorg altijd voor een goede luchttoevoer en -afvoer.
▶ Open het apparaat zo kort mogelijk.
Zet de levensmiddelen soort bij soort.
▶ Warme gerechten inleggen: eerst laten afkoelen tot kamertemperatuur.
▶ Diepvriesproducten in de koelruimte laten ontdooien.

Stof doet het energieverbruik toenemen:

de koelmachine met warmtewisselaar metalen rooster aan de achterkant v het apparaat - eens per jaar afstoffen.

5.2 Helderheid van het temperatuurdisplay

U kunt de helderheid van het temperatuurdisplay aanpassen aan het omgevingslicht.

(5i2.1 Helderheid instellen

De helderheid is instelbaar tussen 10 (geen verlichting) en 5 (maximale lichtsterkte).

Instelmodus activeren: toets SuperFrost Fig. 3 (4) gedurende ca. 5 sec. indrukken.
▷ Op het display wordt c aangegeven.

▷ Het symboolMenu Fig. 3 (18)licht op.

▶ Met insteltoets Up vriesgedeelteFig. 3 (11)pf insteltoets Down vriesgedeelte Fig. 3 (9)h kiezen.

▶ Bevestigen: toets SuperFrost Fig. 3 (4) even indrukken.

▶ Display lichter instellen: insteltoets Up vriesgedeelte Fig. 3 (11) indrukken.

▶ Display donkerder instellen: insteltoets Down vriesgedeelte Fig. 3 (9)indrukken.

▶ Bevestigen: toets SuperFrost Fig. 3 (4) indrukken.

De helderheid is op de nieuwe waarde ingesteld.

Instelmodus deactiveren: toets On/Off vriesgedeelte Fig. 3 (6)indrukken.

-of-

▶ 5 min. wachten.

Op het temperatuurdisplay wordt weer de temperatuur aangegeven.

5.3 Kinderbeveiliging

Met de kinderbeveiliging zorgt u ervoor dat kinderen bij het spe- len het apparaat niet onbedoeld uitschakelen.

5.3.1 Kinderbeveiliging instellen

Instelmodus activeren: toets SuperFrost Fig. 3 (4) ca. 5 s indrukken.
▷ Op de display wordt c aangegeven.
▷ Hetsymbool Menu Fig. 3 (18) is verlicht.
▶ Druk kort op de toets SuperFrost Fig. 3 (4) om te bevestigen.
Als in de display cl wordt aangegeven: ▶ om de kinderbeveiliging in te schakelen, drukt u kort op de toets SuperFrost Fig. 3 (4).

▷ Het symbool kinderbeveiliging Fig. 3 (16) brandt. Op de display knippert c. Als in de display c0 wordt aangegeven:

▶ om de kinderbeveiliging uit te schakelen, drukt u kort op de toets SuperFrost Fig. 3 (4).

▷ Het symbool kinderbeveiliging Fig. 3 (16) dooft. Op de display knippert c.

Instelmodus deactiveren: toets On/Off vriesgedeelte Fig. 3 (6) indrukken.

-of-

▶ 5 min. wachten.

Op de temperatuurdisplay wordt opnieuw de temperatuur weergegeven.

5.4 Deuralarm

Wanneer de deur langer dan 60 s geopend is, gaat het akoestisch alarm af.

Het akoestisch alarm stopt automatisch, zodra de deur gesloten wordt.

5.4.1 Deuralarm deactiveren

Het akoestisch alarm kan bij geopende deur worden uitgeschakeld. Het deactiveren werkt zolang de deur open staat.

▶ Toets Alarm Fig. 3 (8)indrukken.
▷ Het akoestisch alarm gaat uit.

5.5 Temperatuuralarm

Wanneer de vriestemperatuur niet laag genoeg is, gaat akoestisch alarm af.

Tegelijkertijd knipperen de temperatuurdisplay en het symbool Alarm Fig. 3 (2).

De oorzaak voor een te hoge temperatuur kan zijn:

• warme nieuwe levensmiddelen werden in de diepvriezer gelegd
• bij het herindelen en verwijderen van levensmiddelen is teveel warme kamerlucht naar binnen gestroomd.
• de stroom is voor langere tijd uitgevallen
• het apparaat is defect

Het akoestisch alarm stopt automatisch, het symbool Alarm Fig. 3 (2) gaat uit en de temperatuurdisplay houdt op met knipperen, wanneer de temperatuur weer laag genoeg is.

Wanneer het alarm niet uitgaat, zie hoofdstuk Storingen.

Aanwijzing

Wanneer de temperatuur niet laag genoeg is, kunnen le middelen bederven.

▶ De kwaliteit van de levensmiddelen controleren. Bedorven levensmiddelen niet meer nuttigen.

5.5.1 Temperatuuralarm deactiveren

Het akoestisch alarm kan worden gedeactiveerd. Wanneer de temperatuur weer laag genoeg is, is de alarmfunctie weer actief.

▶ Toets Alarm Fig. 3(8)indrukken.
▷ Het akoestisch alarm is gedeactiveerd.

5.6 Koelgedeelte

Door de natuurlijke luchtcirculatie in het koelgedeelte wo verschillende temperatuurbereiken in gesteld. Direct boven de groentelades en tegen de achterkant is het het koudste. Voorin aan de bovenkant en in de deur is het het warmste.

5.6.1 Levensmiddelen koelen

Aanwijzing

Het energieverbruik stijgt en de koelprestatie vermindert bij on-voldoende ventilatie.

▶ Ventilatieluchtspleten altijd vrijlaten.

▶ Bederfelijke etenswaren, bereide gerechten, vlees en vleeswaren bewaart u in de koudste zone. In het bovengedeelte en in de deur boter, eieren en conserven bewaren. (zie hoofdstuk Apparaat in één oogopslag)
Gebruik om te verpakken herbruikbare dozen van kunststof, metaal, aluminium, glas en vershoudfolie.
Leg de levensmiddelen niet te dicht bij elkaar, zodat de lucht goed kan circuleren.
▶ Flessen tegen omvallen beveiligen: de flessenhouder verschuiven.

5.6.2 Temperatuur instellen in het koelgedeelte

De temperatuur is instelbaar van 11 °C tot 2 °C, aanbevolen wordt 5 °C.

▶ Temperatuur hoger instellen: Insteltoets Up koelgedeelte Fig. 3 (15)indrukken.

▶ Temperatuur lager instellen: Insteltoets Down koelgedeelte Fig. 3 (13) indrukken.
Bij de eerste keer indrukken geeft de temperatuurdisplay van het koelgedeelte de tot dusver ingestelde waarde aan.
▶ Temperatuur in 1 °C -stappen veranderen: toets kort indrukken.
▶ Temperatuur blijvend veranderen: toets ingedrukt houden.
▷ Tijdens het instellen wordt de temperatuur knipperend aan- gegeven.
Ca. 5 s na het indrukken van de toets wordt de daadwerkelijke temperatuur aangegeven. De temperatuur past zich langzaam aan de nieuwe instelling aan.

het

5.6.3 SuperCool

Met SuperCool schakelt u het hoogste afkoelvermogen in. Daarmee bereikt u lagere koeltemperaturen. Gebruik SuperCool om grote hoeveelheiden levensmiddelen snel af te koelen. Wanneer SuperCool is ingeschakeld, loopt de ventilator.

SuperCool heeft een iets hoger energieverbruik.

Met SuperCool koelen

▶ Toets SuperCool Fig. 3 (3) kort indrukken.
▷ Het symbool SuperCool Fig. 3 (20) is verlicht in de display.
De koeltemperatuur daalt tot op de koudste waarde. SuperCool is ingeschakeld.
▷ SuperCool schakelt na 6 tot 12 uur automatisch uit. Het apparaat werkt in de energiebesparende normale modus verder.

SuperCool voortijdig uitschakelen

▶ Toets SuperCool Fig. 3 (3) kort indrukken.
Het symbool SuperCool Fig. 3 (20) in de display gaat uit.
▷ SuperCool is uitgeschakeld.

5.6.4 Ventilator

Met de ventilator kunt u grote hoeveelheden verse levensmiddelen snel afkoelen of een relatief gelijkmatige temperatuurverdeling op alle schappen bereiken.

De circulatiekoeling is aan te bevelen:

• bij hoge kamertemperatuur (vanaf ca. 30 °C)
• bij hoge luchtvochtigheid

De circulatiekoeling heeft een iets hoger energieverbruik. Om energie te besparen, gaat de ventilator bij geopende deur auto-matisch uit.

Ventilator inschakelen

▶ Druk kort op detoets ventilatie Fig. 3 (7).
▷ De toets ventilatie brandt.
▷ Het symbool ventilatie Fig. 3 (14) brandt.
Der ventilator is actief. Hij schakelt automatisch in, wanneer de compressor draait.

Ventilator uitschakelen

▶ Druk kort op detoets ventilatie Fig. 3 (7).
▷ De toets ventilatie gaat uit.
▷ Het symbool ventilatie Fig. 3 (14) gaat uit.
▷ De ventilator is uitgeschakeld

ook

5.6.5 Draagplateaus verplaatsen

De plateaus zijn door uittrekstops beveiligd tegen ongewild uittrekken.

▶ Til het draagplateau op en trek het naar voren uit.

Diagram showing a hand holding a tray with labeled parts and directional arrows indicating movement or force, including numbers 1, 2, and 3.

▶ Draagplateau met de aanslagrand achter naar boven wijzend inschuiven.

De levensmiddelen vriezen niet aan de achterwand vast.

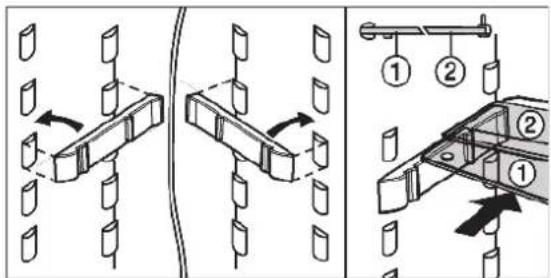

5.6.6 Deelbare draagplateaus gebruiken

Diagram illustrating three mechanical assembly steps with labeled components and directional arrows indicating motion or movement.

Fig. 13

▶ De glasplaat met aanslagrand (2) moet achteraan liggen.

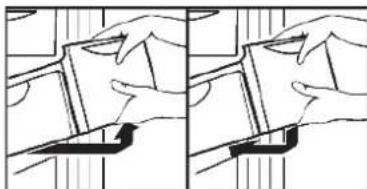

5.6.7 Opbergvakken in de deur verplaatsen

▶ Opbergvakken volgens afbeelding verwijderen.

Technical line drawing of a mechanical assembly with no visible text or symbols

De boxen kunnen worden uitgenomen en zo op tafel worden gezet.

U kunt één of beide boxen gebruiken. Wanneer u heel hoge flessen in de deur wil zetten, hang dan alleen de brede box boven het flessenvak.

Via de Technische Dienst kunt u drie kleine boxen verkrijgen, in plaats van de standaarduitrusting met één brede en één kleine box.

Boxen omzetten: naar boven uitnemen en op de gewenste plaats terugzetten.

▶ Deksel afhalen: 90° openen en naar boven losklikken.

5.6.8 Flessenhouder uitnemen

▶ Flessenhouder altijd bij het kunststof gedeelte vastnemen.

Technical line drawing of a mechanical component with an arrow indicating direction (no text or symbols)

5.7 Vriesgedeelte

In het vriesgedeelte kunt u diepvriesproducten of ingevroren levensmiddelen bewaren, ijsblokjes maken en verse levensmiddelen invriezen.

5.7.1 Levensmiddelen invriezen

De afzonderlijke laden en plateaus kunnen max. 25 kg vriesproducten dragen.

VOORZICHTIG

Gevaar voor verwonding door glasscherven!

Flessen en blikjes drinken kunnen bij het invriezen springen. Dit geldt met name voor koolzuurhoudend drinken.

Flessen en blikjes met drinken niet invriezen!

Om de levenmiddelen snel door en door te laten bevriezen, mag u de volgende hoeveelheden per verpakking niet overschrijden:

- fruit, groente max. 1 kg

- vlees max. 2,5 kg

▶ Verdeel de levensmiddelen in porties en doe ze in diepvrieszakjes of in herbruikbare bakjes van kunststof, metaal of aluminium.

5.7.2 Levensmiddelen ontdooien

- in het koelgedeelte

- bij kamertemperatuur

- in een magnetron

- in een oven/heteluchtoven

Ontdooide levensmiddelen alleen bij wijze van uitzondering weer invriezen.

5.7.3 Temperatuur instellen in het vriesgedeelte

Het apparaat is standaard ingesteld voor een normale werking.

De temperatuur is instelbaar van -16 °C tot -26 °C, aanbevolen wordt -18 °C.

▶ Temperatuur hoger instellen: insteltoets Up vriesgedeelte Fig. 3 (11) indrukken.

▶ Temperatuur lager instellen: insteltoets Down vriesgedeelte Fig. 3 (9) indrukken.

De eerste keer dat u drukt toont het temperatuurdisplay vriesgedeelte de huidige waarde.

▶ Temperatuur laten verspringen in stapjes van 1 °C: toets kort indrukken.

-of-

▶ Temperatuur doorlopend veranderen: toets ingedrukt houden.

▷ Tijdens het instellen knippert de waarde.

Ca. 5 sec. na de laatste druk op toets wordt de daadwerkelijke temperatuur getoond. De temperatuur past zich langzaam aan de nieuwe instelling aan.

5.7.4 SuperFrost

Met deze functie kunt u nieuwe levensmiddelen snel tot op de kern invriezen. Het apparaat werkt met maximaal koelvermogen, daardoor kunnen geluiden van de koelaggregaat tijdelijk luider zijn.

U kunt maximaal zoveel nieuwe levensmiddelen binnen 24 h invriezen, als op het typeplaatje onder "invriescapaciteit ... kg/24h" is aangegeven. De invriescapaciteit is afhankelijk van het model en de klimaatklasse van het apparaat.

Met SuperFrost invriezen

SuperFrost hoeft u in de volgende gevallen niet in te schakelen:

- wanneer u reeds ingevroren waren in de diepvriezer legt

- bij het invriezen van max. ca. 2 kg nieuwe levensmiddelen dagelijks

▶ Toets SuperFrost Fig. 3 (4) eenmaal kort indrukken.

▷ Het symbool SuperFrost Fig. 3 (5) is verlicht.

De vriestemperatuur daalt, het apparaat werkt met maximaal koelvermogen.

Bij een kleine hoeveelheid in te vriezen levensmiddelen:

▶ ca. 6 u wachten.

de nieuwe levensmiddelen in de bovenste vakken leggen. Bij de maximale hoeveelheid in te vriezen levensmiddelen:

▶ ca. 24 u wachten.

▶ verpakte levenmiddelen direct op de draagplateaus leggen en eerst na het invriezen in de schuifladen leggen.

SuperFrost schakelt automatisch uit. Naargelang hoew heid nieuwe levensmiddelen op zijn vroegst na 30 h uiterlijk na 65 h.
▷ Het invriezen is afgesloten.
▷ Het symbool SuperFrost Fig. 3 (5) gaat uit.
▷ Het apparaat werkt in de energiebesparende normale modus verder.

5.7.5 Laden

Aanwijzing

Het energieverbruik stijgt en de koelprestatie vermindert bij on- voldoende ventilatie.

Bij apparaten met NoFrost:

▶ Laat de onderste schuiflade in het apparaat zitten!

▶ Houd de luchtspleet aan de achterkant steeds vrij!

Two-panel line drawing showing hands operating a mechanical component, no text or symbols present

▶ Om diepvriesgoed direct op de draagplateaus te bewarperatuur te snel oploopt. trek de schuiflade naar voren en haal de lade uit.

5.7.6 Plateaus

▶ Plateau uitnemen: vooraan optillen en uittrekken.

▶ Plateau terugplaatsen: tot aanslag in-schuiven.

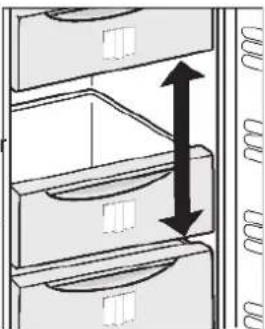

5.7.7 VarioSpace

Naast de schuifladen kunt u tevens de plateaus verwijderen. Zo creëert u plaats voor levensmiddelen van groot formaat. Gevogelte, vlees, groot wild en hoog gebak kunnen geheel en al worden ingevroren en later verder verwerkt.

Elke aparte schuiflade of plateau met max. 25 kg diepvriesgoed belasten.

Diagram of a mechanical or structural assembly with layered components and directional arrows (no text or symbols)

5.7.8 Info-systeem

① ② ③ 2-6 4-8 6-12 ④ ⑤ ⑥ LINE BEVERAGE

(1) Kant-en-klare gerechten, ijs

Fig. 14

(2) Varkensvlees, vis (5)

(4) Vleeswaren, brood

(3) Fruit, groenten

, paddestoelen

(6) Gevogelte, rund-/kalfsvlees

De getallen geven telkens voor meerdere soorten ingevroren levensmiddelen de bewaartijd in maanden aan. De vermelde bewaartijden zijn richtwaarden.

5.7.9 Invriesblad

Met het invriesblad vriest u bessen, kruiden, groenten en andere kleine diepvriesproducten in, zonder dat deze aan elkaar vastvriezen. De diepvriesproducten behouden hun vorm en zijn later eenvoudiger in porties te verdelen.

Bovendien kunt u op het invriesblad de koudeaccu's plaatsbesparend opbergen.

Het invriesplateau gebruiken

▶ Verdeel de diepvriesproducten losjes over het invriesplateau.

▶ Hang het invriesplateau in een van de bovenste schuifladen.

▶ Laat de diepvriesproducten 10 tot 12 uur invriezen.

▶ Doe de diepvriesproducten over in diepvrieszakjes of -bakjes.

▶ Diepvrieszakjes of -bakjes in een lade plaatsen.

- Om te ontdooien spreidt u de ingevroren diepvriesproducten losjes naast elkaar uit.

Line drawing of a drawer with internal compartments (no text or symbols)

5.7.10 Koudeaccu's

Bij een stroomstoring verhinderen de koudeaccu's dat de temperatuur te snel oploopt.

Koudeaccu's gebruiken

▶ De koudeaccu's ruimtebesparend op het invriesplateau leggen.
▶ De bevroren koudeaccu's in de bovenste schuiflade direct op de diepvriesproducten leggen.
Zo blijven de diepvriesproducten bij stroomstoring het langste koel.

Line drawing of a drawer with drawers inside, no text or symbols present

5.7.11 IceMaker\*

Met de ijsblokjesmaker met waterreservoir kunt u met het reservoir in het koelgedeelte ijsblokjes maken met de IceMaker of gekoeld drinkwater gereedzetten.

De IceMaker zit in de bovenste schuiflade van het vriesgedeelte. Op de schuiflade staat het opschrift "IceMaker".

Controleer of aan volgende voorwaarden is voldaan:

• het apparaat staat waterpas.
• het apparaat is ingeschakeld.
• het vriesgedeelte is ingeschakeld.
• Het waterreservoir werd gereinigd met water en is gevuld.

Waterreservoir vullen\*

WAARSCHUWING

Vergiftigingsgevaar!

De waterkwaliteit moet voldoen aan de drinkwatervoorschriften van het betreffende land (b.v. 98/83/EU), waar het apparaat wordt in bedrijf wordt genomen.
De IceMaker is uitsluitend bedoeld voor het maken van ijsblokjes voor privé-huishoudens en moet worden voorzien van daarvoor geschikt water.

LET OP

Gevaar voor beschadiging van de IceMaker! Suikerhoudende vloeistoffen zoals softdrinks, vruchtensappen e.d. kunnen de pomp verstoppen wat volledige uitval van de pompfunctie en daardoor beschadiging van de ijsblokjesmaker tot gevolg kan hebben.

▶ Het waterreservoir uitsluitend met drinkwater vullen! Geen suikerhoudende vloeistoffen zoals softdrinks, vruchtensappen e.d. gebruiken!

De IceMaker wordt van water voorzien via een waterreservoir in de koelruimte (zie Overzicht van apparaat en uitrusting).

Voor het eerste gebruik:

• watertank grondig met water reinigen om stof enz. te verwijderen.
  ▶ Trek het waterreservoir naar voren uit.
  ▶ Open de klep vooraan en vul het reservoir met water.

Technical line drawing of a mechanical housing or enclosure with directional arrows indicating movement (no text or symbols)

▶ Plaats het gevulde waterreservoir in de houder en schuif tot helemaal achteraan.

Technical line drawing of a battery and its internal structure (no text or symbols)

Aanwijzing

▶ Het waterreservoir moet tot de aanslag in de daarvoor aangebrachte houder (console) in het koelgedeelte worden geschoven!

IceMaker inschakelen*

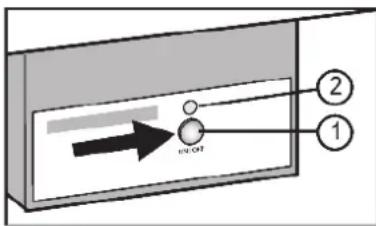

Diagram showing a device with labeled components and directional arrow, including numbered parts 1 and 2.

Fig. 15

▶ Schuiflade uittrekken.
▶ Druk op de toets On/Off Fig. 15 (1) zodat de LEDs Fig. 15 (2) branden.
▶ Schuiflade weer inschuiven.

Aanwijzing

▶ De IceMaker maakt alleen ijsblokjes als de schuiflade helemaal dicht is.

IceMaker uitschakelen\*

Als u geen ijsblokjes nodig heeft, kunt u de IceMaker onafhankelijk van het vriesgedeelte uitschakelen.

Wanneer de IceMaker uitgeschakeld is, kan de schuiflade van de IceMaker worden gebruikt om levensmiddelen in te vriezen of te bewaren.

▶ Druk gedurende ca. 1 seconde op de toets On/Off, tot de LED brandt.
▶ De IceMaker reinigen.
Zo zorgt u ervoor, dat er geen water of ijs in de IceMaker achterblijft.

IJsblokjes maken\*

De productiecapaciteit hangt af van de vriestemperatuur. Hoe lager de temperatuur, hoe meer ijsblokjes er in een bepaalde tijd worden gemaakt.

De ijsblokjes vallen uit de IceMaker in de schuiflade. Bij het bereiken van een bepaalde vulhoogte, worden geen ijsblokjes meer gemaakt.

Als u een grote hoeveelheid ijsblokjes nodig heeft, kunt u de volledige IceMaker schuiflade verwisselen voor de schuiflade ernaast. Als u de schuiflade sluit, schakelt de IceMaker vanzelf opnieuw in.

Wanneer u de IceMaker voor het eerst inschakelt, kan het tot 24 u duren voor de eerste ijsblokjes worden gemaakt.

VOORZICHTIG

Gevaar voor de gezondheid!

De eerste drie ladingen ijsblokjes niet ver- of gebruiken. Dit geldt wanneer u het apparaat voor het eerst gebruikt, of wanneer het langere tijd niet werd gebruikt. Zo is de waterleiding gegarandeerd goed gespoeld.

Duur watertoevoer instellen\*

De openingstijd van het ventiel aan de IceMaker kan worden ingesteld, als bijv. de waterdruk in de leiding te laag of te hoog is. De duur van de watertoevoer is in te stellen van 1 (korte toevoertijd) tot 8 (lange toevoertijd).

▶ Instelmodus activeren: druk gedurende ca. 5 sec. op de toets SuperFrost Fig. 3 (4).
▷ Op de display wordt c aangegeven.
▷ Het symbool menu Fig. 3 (18) brandt.
▶ Met insteltoets Up vriesgedeelte Fig. 3 (11) en insteltoets Down vriesgedeelte Fig. 3 (9) E kiezen.

▶ Bevestigen: druk kort op detoets SuperFrost Fig. 3 (4).

▶ Toevoertijd water verlengen: druk op de insteltoets Up vriesgedeelte Fig. 3 (11).

▶ Toevoertijd water verkorten: druk op de insteltoets Down vriesgedeelte Fig. 3 (9).

▶ Bevestigen: druk op detoets Super-Frost Fig. 3 (4).

Instelmodus deactiveren: druk op de toets On/Off vriesge-deelte Fig. 3 (6).

-of-

▶ 2 min. wachten.
▷ Op de temperatuurdisplay wordt weer de temperatuur aangegeven.

SuperFreez p OvOff ES °C Uo Down Veriflon Alarm

6 Onderhoud

6.1 Ontdooien met NoFrost

Het NoFrost-systeem ontdooit het apparaat automatisch.

Koelgedeelte:

Het dooiwater verdampt door de warmte van de compressor. Waterdruppels op de achterwand zijn normaal en wijzen niet op een storing.

▶ Afvoeropening regelmatig reinigen, zodat het dooiwater kan weglopen. (zie hoofdstuk Apparaat reinigen)

Vriesgedeelte:

Het vocht slaat neer op de verdamper, wordt regelmatig ontdooid en verdampt dan.
▶ U hoeft het apparaat niet handmatig te ontdooien.

6.2 Apparaat reinigen

Voor het reinigen:

VOORZICHTIG

Gevaar voor verwonding en beschadiging door hete stoom! Hete stoom kan de oppervlakken beschadigen en brandwonden veroorzaken.
▶ Gebruik geen stoomreinigers!
▶ Gebruik geen stoomreinigers!

LET OP

Verkeerd reinigen kan het apparaat beschadigen!

▶ Gebruik reinigingsmiddelen niet in geconcentreerde vorm.
▶ Gebruik geen schurende of krassende sponsjes of staalwol.
Gebruik geen schoonmaakmiddelen die zand, chloor, chemicaliën of zuren bevatten.
▶ Gebruik geen chemische oplosmiddelen.
▶ Beschadig of verwijder het typeplaatje aan de binnenkant van het apparaat niet. Dit is belangrijk voor de Technische Dienst.
▶ Kabels of andere onderdelen niet afbreken, knikken of schadigen.
▶ Laat geen reinigingswater in de afvoergoot, de ventilatieroosters en elektrische delen terecht komen.

▶ apparaat leegmaken.

▶ Trek de stekker uit.

• Gebruik zachte poetsdoeken en een allesreiniger met een neutrale pH-waarde.
• Gebruik in de binnenruimte van het apparaat enkel levensmiddelenvriendelijke reinigings- en onderhoudsproducten.

Buitenwanden en binnenruimte:

▶ ventilatierooster regelmatig reinigen.
▷ Stof verhoogt het energieverbruik.
Buiten- en binnenwanden van kunststof met lauwwarm water en een beetje afwasmiddel met de hand reinigen.

Edelstalen oppervlakken met een gebruikelijke edelstaalreiniger schoonmaken. Donkere plekken in het begin en een intensievere kleur van het edelstalen oppervlak zijn normaal.*

Doe de reinigingsmiddelen niet op glazen of kunststof oppervlakken, zodat deze niet bekrast raken.*
Edelstalen oppervlakken reinigen: een edelstaalverzorgingsmiddel gelijkmatig in slijprichting aanbrengen.*
▶ Afvoeropening reinigen: vuil met een dun hulpmiddeltje, bijv. een watte staafje, verwijderen.

Onderdelen:

▶ Rolplateaus in de vaatwasmachine reinigen.
▶ Andere onderdelen met lauwwarm water en wat afwasmiddel met de hand reinigen.
▶ Om schoon te maken de geleiders voor de halve glasplaten afnemen.
▶ Plateaus uit elkaar nemen: lijsten en zijkanten afhalen.
▶ Opbergvakken uit elkaar nemen: beschermfolie van de sierlijst afhalen.

Mechanical assembly diagram showing a lever mechanism with directional arrows and a magnified inset (no text or symbols)

Na het reinigen:

▶ apparaat en onderdelen droogwrijven.
▶ Apparaat weer aansluiten en inschakelen.
▶ SuperFrost inschakelen. (zie hoofdstuk SuperFrost) Wanneer de temperatuur voldoende koud is:
▶ de levensmiddelen er weer in leggen.

6.3 IceMaker reinigen\*

De schuiflade van de IceMaker moet leeg en dicht zijn.

▶ Instelmodus activeren: druk gedurende ca. 5 sec. op de toets SuperFrost Fig. 3 (4).
▷ Op de display wordt < aangegeven.
▷ Het symbool menu Fig. 3 (18)brandt.
▶ Met insteltoets Up vriesgedeelte Fig. 3 (11) of insteltoets Down vriesgedeelte Fig. 3 (9) is kiezen.
▶ Bevestigen: druk kort op detoets SuperFrost Fig. 3 (4).

▶ Met insteltoets Up vriesgedeelte Fig. 3 (1)hsteltoets Down vriesgedeelte Fig. 3 (9)c kiezen.
▶ Bevestigen: druk op de toets Super-Frost Fig. 3 (4).

SuperFree On/Off C C Up Down Verification Alum

▷ De IceMaker draait in reinigingsstand en schakelt vanzelf uit.
▶ Instelmodus deactiveren: druk op de toets On/Off vriesgebe deelte Fig. 3 (6).

-of-

▶ 2 min. wachten.
▷ Op de temperatuurdisplay wordt weer de temperatuur aan- gegeven.
▶ Neem de schuiflade uit.
Ijsblokjeshouder en schuiflade met warm water reinigen. Gebruik indien nodig een mild afwasmiddel. Daarna uitspoelen.
▶ Schuiflade opnieuw inschuiven.

Wanneer u afwasmiddel heeft gebruikt:

▶ de eerste drie ladingen ijsblokjes weggooien om restjes af-wasmiddel te vermijden.

U kunt ofwel de IceMaker in deze stand uitgeschakeld laten, ofwel de IceMaker opnieuw inschakelen (zie hoofdstuk IceMaker inschakelen).

6.4 Binnenverlichting met gloeilamp vervangen

Type gloeilamp

max. 25 W

Fitting: E14

Type stroom en spanning moeten overeenkomen met de informatie op het typeplaatje

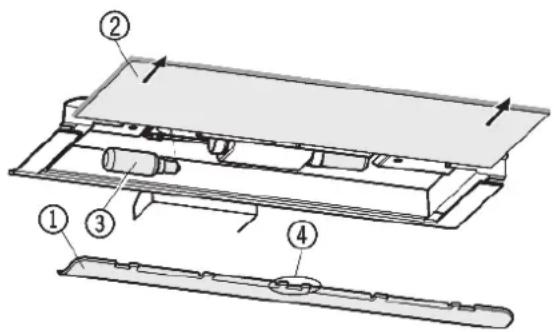

Technical diagram of a device with numbered components, likely illustrating a mechanical assembly or assembly.

Fig. 16

▶ Schakel het apparaat uit.
▶ Trek de stekker uit of schakel de beveiliging uit.
▶ Scherm Fig. 16 (1)afnemen: neem het scherm met de vingers vast en klik los.
▶ Glasplaat Fig. 16 (2) uitnemen.
▶ Vervang de gloeilamp Fig. 16 (3).
▶ Schuif de glasplaat weer in.
▶ Scherm weer opsteken: rechts en links vastklikken, waarbij u ervoor zorgt dat de haak Fig. 16 (4) in het midden over de glasplaat komt.

6.5 Technische Dienst

Probeer eerst of u de storing zelf kunt verhelpen, aan de hand van het overzicht in het hoofdstuk Storingen. Mocht dit niet het geval zijn, neem dan contact op met de Technische Dienst. Het adres vindt u in het bijgevoegd overzicht.

WAARSCHUWING

Gevaar voor verwonding door onvakkundige reparatie!

▶ Reparaties en aanpassingen aan apparaat en netsnoer die niet uitdrukkelijk vermeld worden in het hoofdstuk Onderhoud, alleen door de Technische Dienst laten uitvoeren.

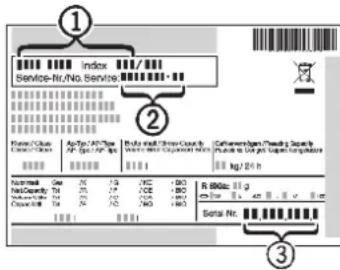

▶ Apparaataanduiding

Fig. 17 (1) service-nr.

Fig. 17 (2)en serie-nr.

Fig. 17 (3) van het typeplaatje aflezen. Het typeplaatje bevindt zich aan de linkerkant binnen in het apparaat.

① Index Service-Nr/No. Service Home/Cycle Contact/Order ApTc/ATP Type AP (g): AP Bids and Divers Capsule Harm or Liver Capsule Catheterogen (Fasting Capsule) Place to Use or Capex Capsules kg/24 h Nt/Count: Nt R Blda: 11 g Total Nr. #e Count: #e #e Count: #e #e Count: #e

Fig. 17

▶ Contact opnemen met de Technische Dienst en het probleem, apparaataanduiding Fig. 17 (1), service-nr. Fig. 17 (2) en serie-nr. Fig. 17 (3) mededelen.
▷ Dit maakt een snelle en doelgerichte service mogelijk.
▶ Het apparaat gesloten laten, totdat de Technische Dienst komt.
▷ De levensmiddelen blijven langer koel.
▶ Trek de stekker uit het stopcontact (daarbij niet aan het snoer trekken) of de draai de zekering uit.

7 Storingen

Uw apparaat is zo ontworpen en gebouwd, dat een veilige werk- ing en lange levensduur gegarandeerd zijn. Mocht desondanks storing optreden, eerst controleren of de storing door een bedieningsfout werd veroorzaakt. In dit geval moeten wij de ontstane kosten ook in de garantieperiode in rekening brengen. Volgende storingen kunt u zelf verhelpen:

Het apparaat functioneert niet.

→ Het apparaat is niet ingeschakeld.
▶ Apparaat inschakelen.
→ De stekker zit niet goed in het stopcontact.
▶ Stekker controleren.
→ De zekering in het stopcontact is niet in orde.
▶ Zekering controleren.

De compressor blijft lopen.

→ De compressor schakelt bij een verminderde koudebehoefte over op een lager toerental. Hoewel de looptijd daardoor langer is, wordt energie bespaard.
Dat is bij energiebesparende modellen normaal.
→ SuperFrost is ingeschakeld.
▶ Om de levensmiddelen snel af te koelen, draait de compressor langer. Dit is normaal.
→ SuperCool is ingeschakeld.
▶ Om de levensmiddelen snel af te koelen, draait de compressor langer. Dit is normaal.

Een borrelen en klateren

→ Dit geluid stamt van het koelmiddel, dat door het koelcircuit stroomt.
▶ Het geluid is normaal.

Een zacht klikken

→ Het geluid ontstaat bij het automatisch in- en uitschakelen van de koelaggregaat (de motor).
▶ Het geluid is normaal.

Een brommend geluid. Kan voor korte tijd iets luider zijn, wanneer de koelaggregaat (de motor) inschakelt.

→ Bij ingeschakelde SuperFrost, nieuw opgeslagen levensmiddelen of na lang geopende deur wordt het koelvermogen automatisch verhoogd.
▶ Het geluid is normaal.
→ Bij ingeschakelde SuperCool, nieuw opgeslagen levensmiddelen of na lang geopende deur wordt het koelvermogen automatisch verhoogd.
▶ Het geluid is normaal.
→ De omgevingstemperatuur is te hoog.
▶ Zie hoofdstuk Toepassingsgebied

Een lage bromtoon

→ Het geluid ontstaat door luchtstromingsgeluiden van de ventilator.
▶ Het geluid is normaal.

Vibratiegeluiden

→ Het apparaat staat niet stabiel op de grond. Daardoor worden aangrenzende meubels of voorwerpen door de lopende koe-laggregaat in vibratie gezet.

Apparaat iets verschuiven en met de stelpoten uitlijnen.

▶ Flessen en containers uit elkaar zetten.

Een totaal van de pomp van het waterreservoir.\*

→ Wanneer water uit het waterreservoir getransporteerd wordt, is dit hoorbaar door een kort zoemen van de pomp.
▶ Het geluid is normaal.

In de temperatuurdisplay wordt aangegeven: F0 tot F9

Het betreft een storing.
▶ Contact opnemen met de Technische Dienst. Zie hoofdstuk Onderhoud.

Op de temperatuurdisplay wordt aangegeven:FE

→ Het betreft een storing.
▶ Contact opnemen met de Technische Dienst. Zie hoofdstuk Onderhoud.

In de temperatuurdispaly brandt stroomonderbreking

. De temperatuurdisplay toont de hoogste temperatuur die tijdens de stroomonderbreking werd bereikt.

→ De vriestemperatuur was door stroomuitval of een stroomonderbreking in de afgelopen uren of dagen te hoog. Zodra de stroomonderbreking voorbij is, werkt het apparaat weer verder met de laatste temperatuurinstelling.
▶ Aanduiding van de warmste temperatuur wissen: toets Alarm Fig. 3 (8) indrukken.
De kwaliteit van de levensmiddelen controleren. Bedorven levensmiddelen niet meer nuttigen. Ontdooide levensmiddelen niet meer opnieuw invriezen.

In de temperatuurdisplay brandt DEMO.

→ De demonstratie-modus is geactiveerd.
▶ Contact opnemen met de Technische Dienst. Zie hoofdstuk Onderhoud.

U kunt de IceMaker niet aanzetten. \*

→ Het apparaat en dus ook de IceMaker zijn niet aangesloten.
▶ Apparaat aansluiten. Zie ook hoofdstuk Aansluiten.

De IceMaker maakt geen ijsblokjes.\*

→ De IceMaker is niet ingeschakeld.
▶ IceMaker inschakelen.
→ De schuiflade van de IceMaker is niet goed dicht.
▶ Schuiflade correct inschuiven.
→ De watertank is niet goed ingeschoven.
▶ Watertank inschuiven.
→ Er is niet genoeg water in de watertank.
▶ Watertank vullen.

LED van de IceMaker knippert. \*

→ Er is niet genoeg water in de watertank.
▶ Watertank vullen.
→ Wanneer de LED knippert terwijl de watertank gevuld is, betreft het een storing aan de IceMaker.
▶ Contact opnemen met de Technische Dienst. Zie hoofdstuk Onderhoud.

Temperatuur is niet laag genoeg.

→ De deur is niet goed gesloten.
▶ Deur van het apparaat sluiten.
→ Niet voldoende be- en ontluchting.
▶ Luchtrooster schoonmaken.
→ De omgevingstemperatuur is te hoog.
Zie hoofdstuk Toepassingsbereik van het apparaat.
→ Het apparaat werd te vaak of te lang geopend.

▶ Afwachten of de benodigde temperatuur weer vanzelf wordt bereikt. Zo niet, contact opnemen met de Technische Dienst. Zie hoofdstuk Onderhoud.
→ U heeft teveel nieuwe levensmiddelen zonder SuperFrost opgeslagen.
▶ Zie hoofdstuk SuperFrost.
→ De temperatuur is verkeerd ingesteld.
▶ Stel de temperatuur lager in en controleer na 24 u.
→ Het apparaat staat te dicht bij een warmtebron.
▶ Zie hoofdstuk Opstellen.

De binnenverlichting brandt niet.

→ Het apparaat is niet ingeschakeld.
▶ Apparaat inschakelen.
→ De deur was langer dan 15 min. open.
▶ De binnenverlichting schakelt bij geopende deur na ca. 15 min. automatisch uit.
→ Wanneer de binnenverlichting niet brandt terwijl de temperatuurdisplay wel verlicht is, is de gloeilamp stuk.
▶ Vervang de gloeilamp volgens het hoofdstuk Onderhoud.

8 Afzetten

8.1 Apparaat uitschakelen

Aanwijzing

Om het volledige apparaat uit te schakelen, moet u alleen het vriesgedeelte uitschakelen.

8.1.1 Vriesgedeelte uitschakelen

▶ Toets On/Off vriesgedeelte Fig. 3 (6)ca. 2 sec. indrukken.
De temperatuurdisplays zijn uit. Het apparaat is uitgeschakeld.

8.1.2 Koelgedeelte uitschakelen

▶ Toets On/Off koelgedeelte Fig. 3 (1) ca. 2 sec. indrukken.
▷ Het temperatuurdisplay koelgedeelteFig. 3 (12)s uit. Het koelgedeelte is uitgeschakeld.

8.2 Buiten werking stellen

▶ Apparaat leegmaken.
▶ IceMaker in reinigingsstand zetten. (zie hoofdstuk IceMaker reinigen)*
▶ Stekker uittrekken.
▶ Apparaat reinigen (zie hoofdstuk Reinigen).

▶ Laat de deur wat open staan zodat er geen onaangename geuren kunnen ontstaan.

9 Apparaat afdanken

Het apparaat bevat nog waardevolle materialen en mag niet met het gewoon huis- of grofvuil worden meegegeven. Het recyclen van afgedankte apparaten moet vakkundig gebeuren overeenkomstig de plaatselijk geldende voorschriften en wetten.

Let erop dat bij het afvoeren van het afgedankte apparaat het koelmiddelcircuit niet wordt beschadigd, zodat het koelmiddel (informatie op het typeplaatje) of de olie erin niet ongewild vrij- komen.

▶ Apparaat onbruikbaar maken.
▶ Trek de stekker uit.
▶ Snijd het aansluitsnoer door.
