EFU 603-90 - Keittiön liesituuletin GRAM - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	Gram
Malli	EFU 603-90
Asennustyyppi	Seinään asennettava (savupiippu)
Käyttötavat	Poisto (ilman poisto ulos) ja kierto (aktiivihiilisuodattimella)
Nopeuksien lukumäärä	3 (säädöt 1, 2, 3)
Valaistus	Erillinen valaistus omalla kytkimellä
Kanavan halkaisija	120 mm (suositeltu)
Rasvasuodatin	Alumiiniverkko (pestävä, puhdista kuukausittain)
Hiilisuodatin	Valinnainen kiertokäytössä, vaihda 2 kuukauden välein
Minimiasennuskorkeus	450 mm keittotason yläpuolella (noudata kaasuliesi ohjeita jos suurempi)
Ohjaustyyppi	Mekaaniset kytkimet (valo ja moottorin nopeus)
Virtalähde	220-240 V (tyyppikilven mukaan)
Materiaali	Ruostumaton teräs (ulkopinnat)
Turvaominaisuudet	Ei avotulta liesituulettimen alla, lasten valvonta, lämpösuojausta ei määritelty
Vaatimustenmukaisuus	Pienjännitedirektiivi 2014/35/EU, EMC 2014/30/EU, ErP 2009/125/EU, RoHS 2011/65/EU
Ympäristö	Kierrätettävä pakkaus, WEEE-hävitys
Pakkauksen sisältö	Liesituuletin, asennustarvikkeet, hiilisuodatin (tarvittaessa)

Usein kysytyt kysymykset - EFU 603-90 GRAM

Kuinka usein rasvasuodatin tulisi puhdistaa?

Alumiininen rasvasuodatin tulisi puhdistaa vähintään kerran kuukaudessa. Voit pestä sen astianpesukoneessa tai käsin miedolla pesuaineella.

Kuinka vaihdan hiilisuodattimen?

Hiilisuodatinta käytetään vain kiertokäytössä. Sitä ei voi pestä, ja se tulisi vaihtaa 2 kuukauden välein tai useammin runsaassa käytössä.

Mikä on minimietäisyys keittotason ja liesituulettimen välillä?

Minimietäisyys on 450 mm (n. 17,7 tuumaa) keittotasosta. Noudata kuitenkin aina kaasuliesi ohjeita, jos ne määrittävät suuremman etäisyyden.

Voinko käyttää liesituuletinta ilman kanavaa?

Kyllä, voit käyttää liesituuletinta kiertokäytössä. Tällöin sinun on asennettava hiilisuodatin. Ulkoista kanavaa ei tarvita, mutta ilmanohjainta suositellaan savupiippumalleille.

Kuinka vaihdan nopeuksien välillä?

Liesituulettimessa on 3 nopeusasetusta. Paina moottorikytkintä ylös ja alas asetuksille 1 ja 2. Asetukselle 3 paina kytkin alas; poistaaksesi käytöstä, työnnä se takaisin ylös.

Mitä teen, jos liesituuletin lakkaa toimimasta?

Tarkista ensin virtalähde ja varmista, että pistoke on kytketty. Jos se edelleen ei toimi, ota yhteyttä pätevään teknikkoon korjausta varten.

Onko valaistus vaihdettavissa?

Liesituulettimessa on erillinen valaistus. Jos lamppu pettää, pätevän teknikon tulisi vaihtaa se. Katso käsikirjasta lampputyyppi.

Kuinka puhdistan ulkopinnat?

Käytä kosteaa liinaa ja neutraalia pesuainetta. Älä käytä hankaavia puhdistusaineita, liuottimia tai alkoholia. Ruostumattomalle teräkselle vältä syövyttäviä aineita.

Voinko asentaa liesituulettimen kaasulieden yläpuolelle?

Kyllä, liesituuletin on suunniteltu käytettäväksi kaasu- ja sähköliesien yläpuolella. Varmista, että asennuskorkeus on vähintään 450 mm ja noudata kaasuliesi ohjeita.

Tarvitseeko liesituuletin ammattiasennuksen?

Asennus tulisi suorittaa pätevän asentajan toimesta, erityisesti sähköliitäntöjen ja kanaviston osalta.

KÄYTTÖOHJE EFU 603-90 GRAM

Lue tämä opas huolellisesti ennen laitteen käyttöä!

ANVÄNDARMANUAL – KÖKSFLÄKT MED UTSUGSFUNKTION SV 26

Olet nyt keittiön liesituulettimen käyttäjä. Tämä liesituuletin on erityisesti suunniteltu ja valmistettu täyt- tämään odotuksesi, ja se muodostaa varmasti moderniin keittiöön sopivan elementin. Liesituulettimen modernit rakenneratkaisut ja tuotannossa käytetyt uusimmat tekniikat takaavat sen suuren tehokkuuden ja hyvän ulkoasun.

Lue nämä ohjeet huolellisesti ennen liesituulettimen asentamista. Ne auttavat sinua välttämään virheitä liesituulettimen asennuksen ja käytön aikana.

Toivomme, että olet erittäin tyytyväinen siihen, että valitsit ilmanpoistotuulettimemme keittiöösi.

Näissä ohjeissa esiintyvillä symboleilla on seuraava tarkoitus:

Tärkeitä tietoja laitteen oikeasta käytöstä ja henkilökohtaisesta turvallisuudestasi.

Laitteen käyttöä koskevia vihjeitä

Laitteen virheellisestä käytöstä aiheutuvat riskit. Pätevän teknikon on suoritettava toimet.

Tietoja siitä, miten voit suojella ympäristöä.

Tämä osoittaa toimenpiteet, joita käyttäjä ei saa tehdä.

SISÄLLYSLUETTELO

TURVALLISTA KÄYTTÖÄ KOSKEVIA OHJEITA 20

ASENNUS

22

KÄYTTÖ

JA

HUOLTO

24

YMPÄRISTÖNSUOJELU

25

Laite on tarkoitettu vain talouskäyttöön.

Valmistaja varaa itselleen oikeuden tehdä muutoksia, jotka eivät vaikuta laitteen käyttöön.

- Valmistaja ei vastaa mitään vaurioista, jotka johtuvat näiden ohjeiden vastaisesta asennuksesta tai käytöstä.

- Liesituulettimen tarkoiitus on poistaa ruoanlaitossa syntyviä käryjä. Älä käytä liesituuletinta muihin tarkoituksiin.

- Liitä ilmanpoistotilassa toimiva liesituuletin sopivaan ilmanvaihtoputkeen (ÄLÄ liitä liesituuletinta käytössä olevaan savu- tai savukaasuputkeen). Tämä edellyttää ulos menevän ilmanpoistoputken asennusta. Putken pituus (yleensä 120 tai 150 mm halkaisijaltaan) ei saa ylittää 4 - 5 metriä. Poistoputkea edellytetään myös teleskooppisille ja huo-nekalujen alle sijoitettaville liesituulettimille, jotka toimivat kiertoilmatilassa.

- Liesituuletin, joka toimii kiertoilmatilassa, edellyttää aktiivihilisuo-dattimen asennusta. Tässä tapauksessa ilmanpoistoputken asennusta ei tarvita, mutta on kuitenkin suositeltua asentaa ilman ohjain. (vain savutorvea käyttävät liesituulettimet).

- Liesituulettimessa on itsenäinen valaistus ja poistopuhallin, joka voi toimia eri nopeuksilla.

- Liesituuletin on tyypin mukaan suunniteltu olemaan pysyvästi kiinnitettynä pystysuuntaiseen seinään kaasu- tai sähkölieden yläpuolella (savutorvea käyttävät ja yleiset liesituulettimet); kattoon kaasu- tai sähkölieden yläpuolella (saariliesituulettimet), pystysuuntaiseen kalusteeseen kaasu- tai sähkölieden päällä (teleskooppiset ja sisään-rakennetut liesituulettimet). Varmista ennen asennusta, että seinä-/kattorakenne on tarpeeksi vahva kannattamaan liesituuletinta. Jotkin liesituulettimet ovat hyvin painavia.

- Katso asennuksen etäisyys sähköliedestä teknisistä tiedoista. Jos kaasulieden asennusohjeet antavat suuremman etäisyyden, tämä on otettava huomioon (Kuva. 1a/b/c).

-Älä jätä avotulta liesituulettimen alle. Kun kattila poistetaan polt- timen päältä, aseta sii- hen pienin mahdollinen liekki. Varmista aina,

että liekki ei ulotu kat-tilan ulkopuolelle, sillä tämä aiheuttaa epätoivottua energiahukkaa ja vaarallista kuumuuden tiivistymistä.

●Rasvassa valmistettua ruokaa on valvottava jatkuvasti, sillä ylikuumentunut rasva voi syttyä helposti.

- Vedä pistoke pois pistorasiasta aina ennen suodattimen puhdistusta tai korjaustoimia.

- Tekstiiliä oleva rasva-suodatin on vaihdetta-va ja alumiinisuodatin puhdistettava vähintään kerran kuukaudessa olemassa olevan palovaaran yhteydessä (tyydyttynyt rasva on erittäin syttyvää).

- Jos muita kuin sähköisiä laitteita käytetään samassa huoneessa kuin liesituuletinta (esim. nestemäistä polttoainetta käyttäviä uuneja taikka läpivirtauksella toimivia tai volumetrisia vedenlämmittimiä) on tarpeen järjestää riittävä tuuletus (ilmansaanti). Turvallinen käyttö on mahdollista, kun liesituulettimen ja ilmansaannista riippuvaisten polttolaitteiden samanaikaisen

käytön aikana näiden laitteiden paikassa huoneessa pidetään yllä alipainetta, joka ei ole suurempi kuin 0,004 millibaria (tämä kohta ei päde, kun li-esituuletinta käytetään käryn imemiseen).

●Alä nojaa tuulettimeen.

- Liesituulettimen sisä- ja ulkopinnat on puhdistettava usein (vähintään kerran kuukaudessa). Ks. oppaan kohta "Puhdistus".

- Jos virtajohto katkeaa, se on korvattava uudella asiantuntijan korjausliikkeessä.

- Varmista, että laite voidaan helposti irrottaa verkkovirrasta joko vetämällä pistoke pois pistorasiasta tai kään-tämällä kaksinapainen kytkin pois päältä.

- Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joiden fyysinen tai henkinen toimintakyky on alentunut tai joilta puuttuu kokemusta ja tietoa, ellei heidän turvallisuudestaan vastaava henkilö ole antanut heille opastusta ja neuvoja laitteen käytöstä.

●Lapsia on valvottava,

jotta varmistetaan, et- teivät he leiki laitteella.

●Tarkista, vastaako arvokilvessä osoitettu jännite paikallisen verkkovirran ominaisuuksia.
- Oikaise verkkojohto ennen asennusta.
●Varoitus! Pakkausmateriaali (polyeteenipussit, pienet vaahdotettua polystyreenia olevat palat jne.) on pidettävä poissa lasten ulottuvilta

●HUOMAUTUS: Tarkista aina ennen liesituulettimen kytkemistä verkkovirtaan, että virtajohto on asennettu oikein ja ettei se ole laitteen puristuksissa. On suositeltavaa varmistaa ennen asennusta, että liesituuletin toimii oikein.

ASENNUS

3.1

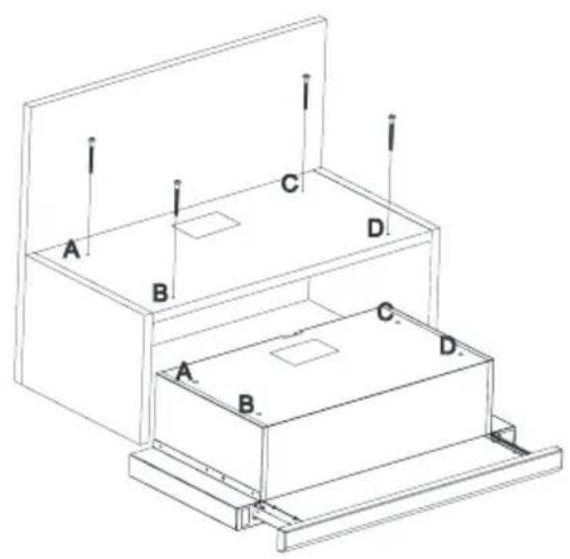

Kulmaraudat ruuvataan kiinni sivuilla oleviin kalusteiseen (oikealle ja vasemmalle puolelle) siten, että ne sopivat liesituulettimen sivuilla oleviin kiinnittimiin (Kuva 3.4)

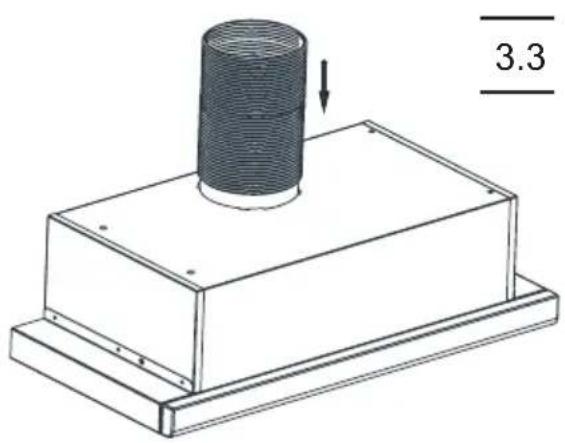

Aseta liesituulettimen mukana tullut poistoputken liitoskappale laitteen päälle. Käännä liitoskappaletta kellonmyöntäisesti. Kiinnitä poistoputki liitoskappaleeseen

3.5

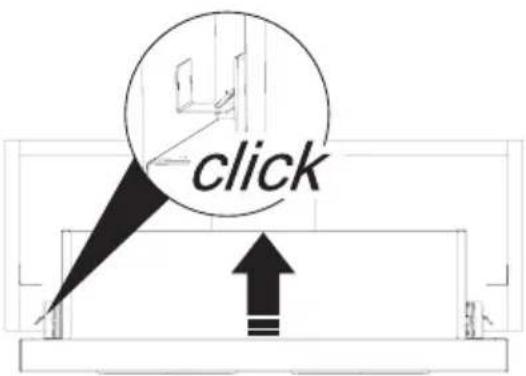

Työnnä liesituuletin koteloon niin, että se napsahtaa paikoilleen kulmakiinnikkeissä olevalla ripustusmekanismilla (Kuva 3.5).

3.6

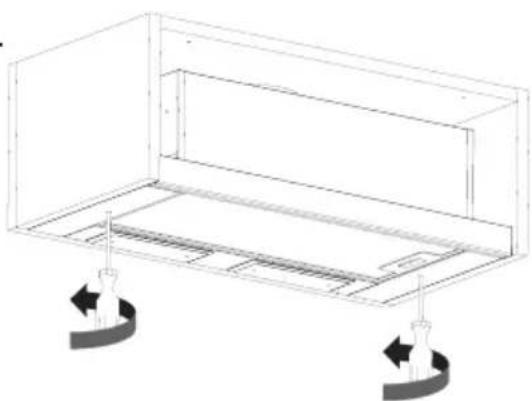

Kiinnitä liesituuletin kaappiin ruuvitaltalla. Tämä tehdään alapuolelta ripustusmekanismin avulla (Kuva 3.6).

Liesituulettimen ilmanpoistotilan asettaminen

Ilmanpoistotilassa erityinen putki poistaa ilman ulos. Tässä asetuksessa hiilisuodattimet on poistettava. Liesituuletin on liitettävä aukkoon, josta ilma poistuu ulos kovan tai joustavan putken avulla. Putken halkaisija on 120 mm, ja sen voi ostaa asennustarvikkeita myyvästä kaupasta.

Pätevä asentaja on pyydettävä tekemään liitäntä.

Liesituulettimen käryjen imemistilan asettaminen

Tässä vaihtoehdossa suodatettu ilma palaa huoneeseen. liesituulettimen edessä olevien aukkojen kautta. Tässä asetuksessa on tarpeen asentaa hiilisuodatin. On suositeltavaa asentaa ilmanohjain (saatavuus riippuu mallista).

Kytke valo päälle ja pois lampun katkaisijalla. Ulosvedettävä etuosa kytkee valon päälle

Käytä tuotetta tasoilla 1 ja 2 painamalla painike sisään ja vapauttamalla se.

Käytä tuotetta tasolla 3 aktivoimalla se tällä painikkeella ja kytke toiminto pois vapauttamalla painike.

Huolto

Laitteen säännöllinen huolto varmistaa virheettömän toiminnan ja auttaa pidentämään yksikön käyttöikää. Huomiota on erityisesti kiinnitettävä rasvaja hiilisuodattimien ohjeiden mukaiseen vaihtoon.

Alumiininen rasvasuodatin

Puhdistus

Liesituuletinta normaalisti käytettäessä alumiinen rasvasuodatin on puhdistettava joka kuukausi astianpesukoneessa tai käsin käyttäen mietoa pesuainetta ja nestemäistä saippuaa.

Vaihto:

Alumiinisen rasvasuodattimen purkaminen näytetään Kuvassa 5.

Joissakin malleissa käytetään akryylisuodattimia. Suodatin on vaihdettava kahden kuukauden välein tai useammin, jos laitetta käytetään paljon.

Hilisuodatin (vain kiertoilmaversiossa)

Toiminta - Hiilisuodattimia voidaan käyttää vain, kun liesituuletinta ei ole liitetty ilmanvaihtoputkeen. Aktiivihilisuodattimet imevät käryä, kunnes ne tulevat kyllästetyiksi. Niitä ei voi pestä tai uudistaa, ja ne on vaihdettava vähintään kahden kuukauden välein tai useammin, jos käyttö on voimakasta.

Vaihto:

Hiilisuodattimen purkaminen näkyy Kuvassa 6.

Puhdistus

Liesituulettimen normaali puhdistus:

• Älä käytä märkää liinaa tai sientä tai vesisuihkua.
• Älä käytä liuottimia tai alkoholia, sillä ne voivat tummentaa lakattuja pintoja.
• Alä käytä syövyttäviä aineifa, eikä etenkään „ruostumattoman teräksen puhdistamiseen.
• Alä käytä karkeaa tai hankaavaa liinaa.

On suositeltavaa käyttää kosteaa liinaa ja neutraalia puhdistusainetta.

Alumiinisuodattimet voidaan pestä astianpesukoneessa. Alumiinisuodattimien väri voi muuttua muutaman pesukerran jälkeen. Tämä on normaalia, eikä suodattimien uudistaminen ole tarpeen.

PAKKAUKSEN KIERRÄTYS

Pakkauksemme tehdään ympäristöystävällisistä materiaaleista, jotka voidaan käyttää uudelleen:

• Ulkopakkaus on tehty pahvista/foliosta
• Kloorifluorivety-yhdisteistä vapaa vaahdotettu polystyreeni
  ● Polyeteenikalvot ja -pussit

EU: N SÄÄNTÖJEN MUKAINEN HÄVITTÄMINEN

Jos laitetta ei enää käytetä, leikkaa laitteen liitäntäkaapeli pois ennen laitteen hävittämistä. Suosittelemme myös, että laite lukitaan tai siitä tehdään hyödytön, jotta laite ei aiheuta mitään vaaraa lapsille, kun se on varastoitu hävitettäväksi. Tämä laite on merkitty ylivedetyllä jätesäiliöllä direktiivin 2002/96/EY mukaisesti. Tällainen merkintä kertoo, että laitetta ei pidä laittaa yhteen muun talousjätteen

kanssa laitteen käytön päätyttyä. Käyttäjä on velvollinen hävittämään laitteen viemällä sen paikallisten viranomaisten jätteenkeräyspistee-seen. Paikalliset jätteen- keräyspisteet, kaupat ja kunnalliset yksiköt ovat tämän laitteen hävittämiseen sopiva järjestelmä.

Sähkö- tai elektroniikkalaitteiden ja niissä mahdollisesti olevien vaarallisten aineiden oikea käsittely on elintärkeää, jotta vältetään vahingoittamasta paikallista luontoa. Siksi nämä tuotteet on aina hävitettävä huo-lellisesti ja vastuullisesti.

Valmistajan vakuutus

Valmistaja vakuuttaa, että tämä tuote vastaa seuraavien eurooppalaisten direktiivien vaatimuksia:

• Pienjännitedirektiivi 2014/35/EY
• Sähkömagneettista yhdenmukaisuutta koskeva direktiivi 2014/30/EY
  • Ecodesign-direktiivi 2009/125/EY
  • Direktiivi RoHS 2011/65/EY

ja sille on tämän mukaisesti annettu €-merkintä ja siitä on tehty vaatimus- tenmukaisuusvakuutus markkinoita säänteleville viranomaisille.
