Tuotetyyppi	Äänipalkkijärjestelmä langattomalla subwooferilla ja surround-kaiuttimilla
Malli	HW-N960
Pääyksikön mitat (L x K x S)	1226.0 x 83.0 x 136.0 mm
Pääyksikön paino	8.8 kg
Subwooferin mitat (L x K x S)	203.5 x 400.0 x 415.5 mm
Subwooferin paino	9.6 kg
Surround-kaiuttimen mitat (L x K x S)	120.0 x 210.0 x 141.0 mm kpl
Surround-kaiuttimen paino	2.1 kg kpl
Äänipalkin vahvistimen teho	210 W (18 W x 10 + 10 W x 3, 4 Ω)
Subwooferin vahvistimen teho	162 W
Surround-kaiuttimien vahvistimen teho	140 W (35 W x 4)
Äänenpurkukoodaus	Dolby Atmos, Dolby Digital, DTS, LPCM 2ch
Äänitilat	STANDARD, SURROUND, SMART
Liitännät	HDMI (2 in, 1 out ARC), Optinen, Bluetooth, Wi-Fi
Langaton kantama	Jopa 10 m (Bluetooth)
Käyttölämpötila	+5 °C ... +35 °C
Käyttökosteus	10 % ... 75 %
Valmiustilan virrankulutus	4.5 W
Seinälle asennettavissa	Kyllä (asennussarja mukana)
Kauko-ohjain	Mukana (tarvitsee 2 AA-paristoa)
SmartThings-sovellustuki	Kyllä
Amazon Alexa -yhteensopivuus	Kyllä (SmartThings- ja Alexa-sovelluksen kautta)
HDMI-ominaisuudet	ARC, Anynet+ (HDMI-CEC), Auto Power Link

Usein kysytyt kysymykset - HW-N960 SAMSUNG

Kuinka liitän äänipalkin televisioon HDMI ARC:n kautta?

Liitä HDMI-kaapeli äänipalkin HDMI OUT (TV-ARC) -portista television HDMI IN (ARC) -porttiin. Paina äänipalkin Source-painiketta valitaksesi D.IN-tilan; se vaihtuu automaattisesti TV ARC-tilaan. Varmista, että Anynet+ on käytössä televisiossa.

Kuinka yhdistän subwooferin langattomasti?

Subwooferin pitäisi yhdistyä automaattisesti, kun molemmat on kytketty päälle. Jos ei, paina subwooferin takana olevaa ID SET -painiketta 5 sekunnin ajan (sininen LED vilkkuu), ja paina sitten kaukosäätimen Ylös-painiketta 5 sekunnin ajan. ID SET -viesti tulee näkyviin ja yhteys on valmis, kun subwooferin sininen LED lakkaa vilkkumasta.

Miksi äänipalkista ei kuulu ääntä?

Tarkista, onko äänipalkki mykistetty tai äänenvoimakkuus minimissä. Varmista, että oikea tulolähde on valittu (esim. D.IN optiselle/ARC:lle, BT Bluetoothille). Varmista, että television äänilähdöksi on asetettu ulkoinen kaiutin. Jos käytät Bluetoothia, varmista, että laite on kantaman sisällä eikä se ole yhdistetty toiseen äänilähtöön.

Kuinka voin ohjata äänipalkkia television kaukosäätimellä?

Samsung-televisioilla (2017+) äänipalkin äänenvoimakkuutta voidaan ohjata television kaukosäätimellä, kun yhteys on optinen tai HDMI ARC. Paina äänipalkin kaukosäätimen WOOFER-painiketta 5 sekunnin ajan vaihtaaksesi tiloja: SAMSUNG-TV REMOTE (oletus), ALL-TV REMOTE (muut merkit) tai OFF-TV REMOTE. Aseta sitten television ääniasetukset ulkoisille kaiuttimille.

Kuinka palautan äänipalkin tehdasasetuksiin?

Erillistä tehdasasetusten palautuspainiketta ei ole, mutta voit tehdä pehmeän nollauksen irrottamalla virtajohdon 30 sekunniksi ja kytkemällä sen takaisin. Bluetooth-yhteyksien nollaamiseksi poista laite puhelimesta ja yhdistä uudelleen. Verkkoasetusten osalta paina pohjapaneelin NETWORK-painiketta 30 sekunnin ajan kytkeäksesi Wi-Fi:n pois ja takaisin päälle.

Mikä on Dolby Atmos ja miten otan sen käyttöön?

Dolby Atmos on immersiivinen ääniformaatti, joka lisää yläpuolelta tulevia ääniefektejä. Tämä äänipalkki tukee Dolby Atmosia vain HDMI-yhteyden kautta. Varmista, että lähdelaite (esim. Blu-ray-soitin) on asetettu Bitstream-ulostulolle ja että sisältö tukee Atmosia. Äänipalkki näyttää DOLBY ATMOS -merkinnän, kun se on aktiivinen. Huom.: Standard, Surround ja Smart -tilat eivät ole käytössä Atmos-toiston aikana.

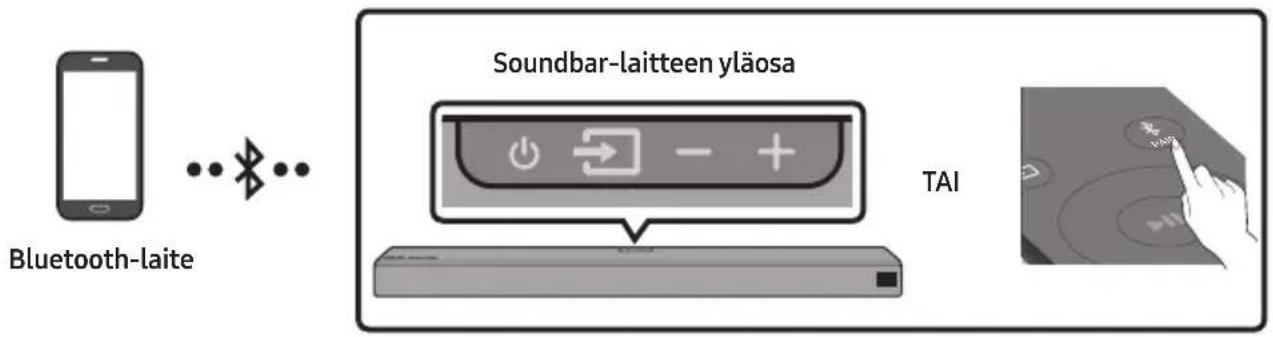

Kuinka yhdistän mobiililaitteeni Bluetoothin kautta?

Paina kaukosäätimen PAIR-painiketta tai paina ja pidä alhaalla äänipalkin Source-painiketta 5 sekunnin ajan siirtyäksesi BT PAIRING-tilaan. Etsi mobiililaitteellasi Bluetooth-laitteita ja valitse [AV] Samsung Soundbar Nxxx. Jos kysytään PIN-koodia, anna 0000. Äänipalkin näytössä näkyy laitteen nimi ja sitten BT.

Kuinka päivitän äänipalkin ohjelmiston?

Kun äänipalkki on yhdistetty internettiin Wi-Fi:n kautta, se päivittää ohjelmistonsa automaattisesti, vaikka se olisi sammutettu. Tarkistaaksesi päivitykset manuaalisesti, lataa uusin laiteohjelmisto Samsungin verkkosivustolta USB-muistitikulle, aseta se pohjapaneelin SERVICE-porttiin ja seuraa näytön ohjeita. Varmista, että USB on alustettu FAT32-muotoon.

Kuinka asennan äänipalkin seinälle?

Käytä mukana toimitettua seinäasennusopasta merkitsemään ruuvien paikat seinään. Poraa reiät ja asenna tarvittaessa ankkurit. Kiinnitä pidike-ruuvit seinään, asenna sitten kiinnike-seinätelineet äänipalkkiin mukana tulevilla ruuveilla. Ripusta äänipalkki pidike-ruuveihin ja liu'uta alas lukitaksesi. Varmista vähintään 5 cm:n etäisyys televisiosta, jos asennat sen alapuolelle.

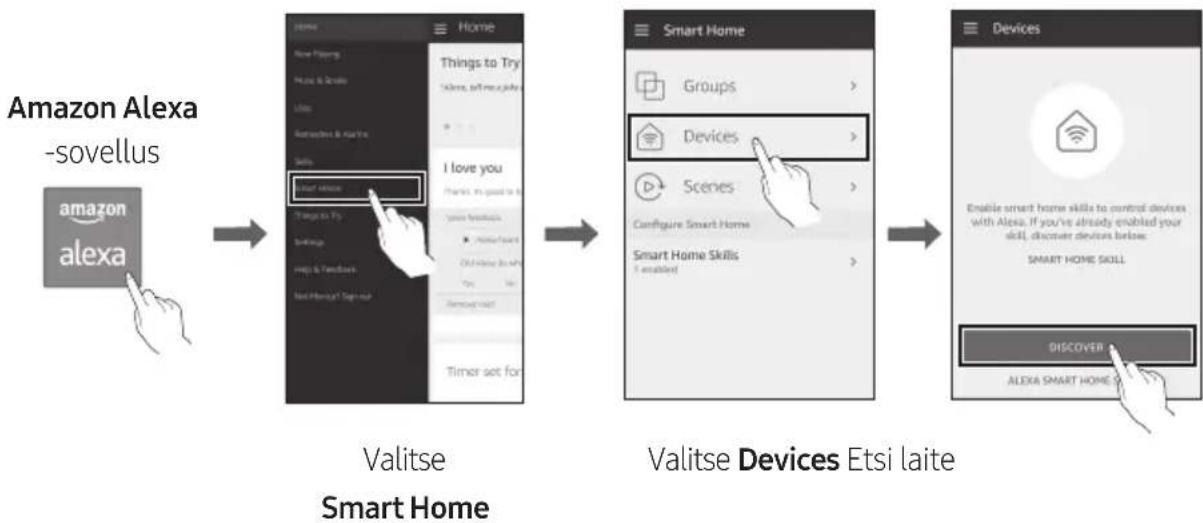

Kuinka käytän Amazon Alexaä äänipalkin kanssa?

Yhdistä ensin äänipalkki Wi-Fiin SmartThings-sovelluksella. Nimeä sovelluksessa äänipalkki yksinkertaisella nimellä, kuten 'Olohuone'. Avaa sitten Amazon Alexa -sovellus, ota käyttöön 'Samsung Wireless Audio' -taito ja etsi laitteita. Voit sitten käyttää äänikomentoja, kuten 'Alexa, käynnistä Olohuone' tai 'Alexa, aseta äänenvoimakkuus 5 Olohuoneessa'. Huom.: Tämä ominaisuus ei välttämättä ole saatavilla kaikissa maissa.

KÄYTTÖOHJE HW-N960 SAMSUNG

	MUISTUTUS SÄHKÖISKUVARA ÄLÄ AVAA.
	Tämä merkki tarkoittaa, että laitteen sisällä on suurjännitettä.On vaarallista koskea millään tavoin tämän laitteen sisäosiin.
	Tämä merkki tarkoittaa, että laitteen mukana on tärkeitä käyttö- ja huolto-ohjeita.
	Luokan II laite: Tämä merkki tarkoittaa, että laite ei edellytä maadoitusta.
	AC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on AC-jännite.
	DC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on DC-jännite.
	Huomio, tutustu käyttöohjeisiin: Tämä merkki tarkoittaa, että käyttäjän tulisi tutustua käyttöoppaassa oleviinturvallisuustietoihin.

MUISTUTUS

VAROITUS

- Tulipalon ja sähköiskun vaaran vähentämiseksi älä altista laitetta sateelle tai kosteudelle.

MUISTUTUS

• SÄHKÖISKUN VÄLTTÄMISEKSI LAITA PISTOKKEEN LEVEÄ PISTOTULPPA LEVEÄÄN KOLOON, TYÖNNÄ PISTOKE POHJAAN.
• Tämän laitteen saa kytkeä vain maadoitettuun pistorasiaan.
• Jos laite täytyy saada irti sähköverkosta, pistoke täytyy irrottaa pistorasiasta, joten pistokkeen tulisi olla paikassa, jossa siihen pääsee helposti käsiksi.
• Laitetta ei saa altistaa tippuvalle tai roiskuvalle vedelle. Älä aseta vedellä täytettyjä esineitä, kuten maljakkoja, laitteen päälle.
• Laitteen virta kytketään täysin pois päältä irrottamalla virtajohto seinän pistorasiasta. Tämän vuoksi virtajohdon on oltava aina helposti saatavilla.

TURVAOHJEET

1. Varmista, että käytettävä verkkovirta vastaa laitteen alaosan arvotarrassa mainittua käyttöjännitevaatimusta. Aseta laite soveltuvalle alustalle (kaluste) vaakatasoon siten, että sen ympärille jää riittävästi tilaa ilmanvaihdolle 7 - 10 cm. Varmista, että ilmanvaihtoaukkoja ei ole peitetty tai tukittu. Älä aseta laitetta kaiuttimien tai muiden mahdollisesti kuumenevien laitteiden päälle. Tämä laite on suunniteltu jatkuvaan käyttöön. Voit kytkeä virran täysin pois yksiköstä kytkemällä virtajohdon irti pistorasiasta. Kytke virta pois täysin, jos jätät yksikön käyttämättömään tilaan pitkäksi aikaa.

2. Irrota virtajohto pistorasiasta ukkosella. Salamaniskun aikaansaama jännitepiikki voi vahingoittaa laitetta.

3. Älä jätä laitetta suoraan auringonvaloon tai muiden lämmönlähteiden lähelle. Tämä voi johtaa laitteen ylikuumentumiseen ja toimintahäiriöön.
4. Älä altista laitetta kosteudelle (esim. maljakot), kuumuudelle (esim. takka) tai voimakkaita sähkö- tai magneettikenttiä aiheuttaville laitteille. Irrota virtajohto pistorasiasta, jos laitteeseen tulee toimintahäiriö. Tätä laitetta ei ole tarkoitettu teollisuuskäyttöön. Laite on tarkoitettu vain henkilökohtaiseen käyttöön.

Laitteeseen voi tiivistyä kosteutta, jos laitetta tai levyä on säilytetty kylmässä. Jos siirrät laitteen paikasta toiseen talviaikaan, odota ennen käyttöä, että laite lämpenee huoneenlämpöiseksi noin 2 tunnissa.

1. Tässä laitteessa käytetään paristoja, joiden sisältämät kemikaalit ovat vahingollisia luonnolle. Paristoja ei tule hävittää tavallisen kotitalousjätteen mukana. Akkuja ja paristoja ei saa heittää tuleen. Älä aiheuta oikosulkua tai ylikuumenemista paristoihin tai pura niitä. Jos akku tai paristo vaihdetaan väärin, on olemassa räjähdyksen vaara. Vaihda akut ja paristot vain samanlaisiin tai vastaavantyyppisiin akkuihin ja paristoihin.

Käyttöoppaassa on kaksi osaa: tämä yksinkertainen KÄYTTÖOPAS ja yksityiskohtainen TÄYDELLINEN KÄYTTÖOPAS, jonka voit ladata.

Tässä oppaassa on kuvattu turvallisuusvaroitukset, tuotteen asennus, osat, liitännät ja tekniset tiedot.

Saat TÄYDELLINEN KÄYTTÖOPAS Samsungin online-asiakastukikeskuksesta skannaamalla QR-koodin. Voit tarkastella käyttöopasta tietokoneessa tai mobiililaitteessa lataamalla käyttöoppaan asiakirjamuodossa Samsungin sivustosta.

(http://www.samsung.com/support)

Suunnittelua, teknisiä ominaisuuksia ja sovellusruutua voidaan muuttaa ilman ennakkoilmoitusta.

SISÄLTÖ

01 Osien tarkistaminen 2

Paristojen asettaminen kaukosäätimeen ennen käyttöä (AA-paristo X 2)

02 Laitteen yleiskuvaus 3

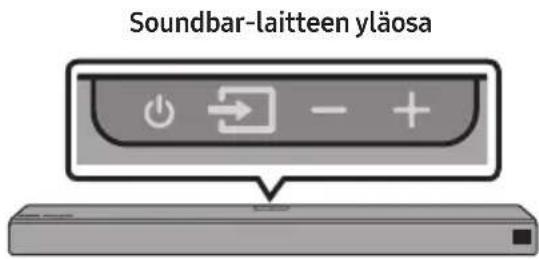

Soundbar-laitteen etupaneeli/yläpaneeli 3

Soundbar-laitteen alapaneeli 4

03 Soundbar-laitteen yhdistäminen 5

Virran liittäminen ____ 5

Soundbar-laitteen kytkeminen bassokaiuttimeen ja tilaäänikaiuttimiin ____ 6

• Suositeltava kaiutinasettelu 6
• Bassokaiuttimen tai tilaäänikaiuttimien ja Soundbar-laitteen automaattinen yhdistäminen 6
• Bassokaiuttimen tai tilaäänikaiuttimien yhdistäminen manuaalisesti, jos automaattinen yhdistäminen epäonnistuu ____ 7

04 Yhdistäminen tv:hen 9

Vaihtoehto 1. Kytkeminen kaapelilla ____ 9

• Kytkeminen HDMI-kaapelilla ____ 9
• Kytkeminen optisella kaapelilla 10

Vaihtoehto 2. Yhdistäminen langattomasti ____ 11

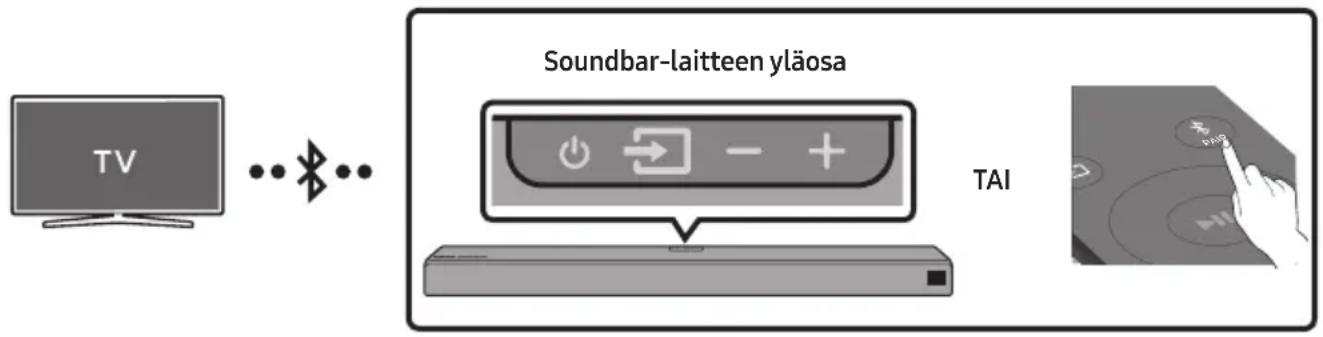

• TV:n yhdistäminen Bluetooth-yhteydellä ____ 11
• Wi-Fi-yhteyden luominen 13

05 Ulkoisen laitteen yhdistäminen 15

Kytkeminen HDMI-kaapelilla (Dolby Atmos® tuettu) 15

Kytkeminen HDMI-kaapelilla 16

Kytkeminen optisella kaapelilla ____ 17

06 Mobiililaitteen yhdistäminen 18

Yhdistäminen Bluetooth-yhteydellä ____ 18

Yhdistäminen Wi-Fi-verkon (langattoman verkon) kautta ____ 21

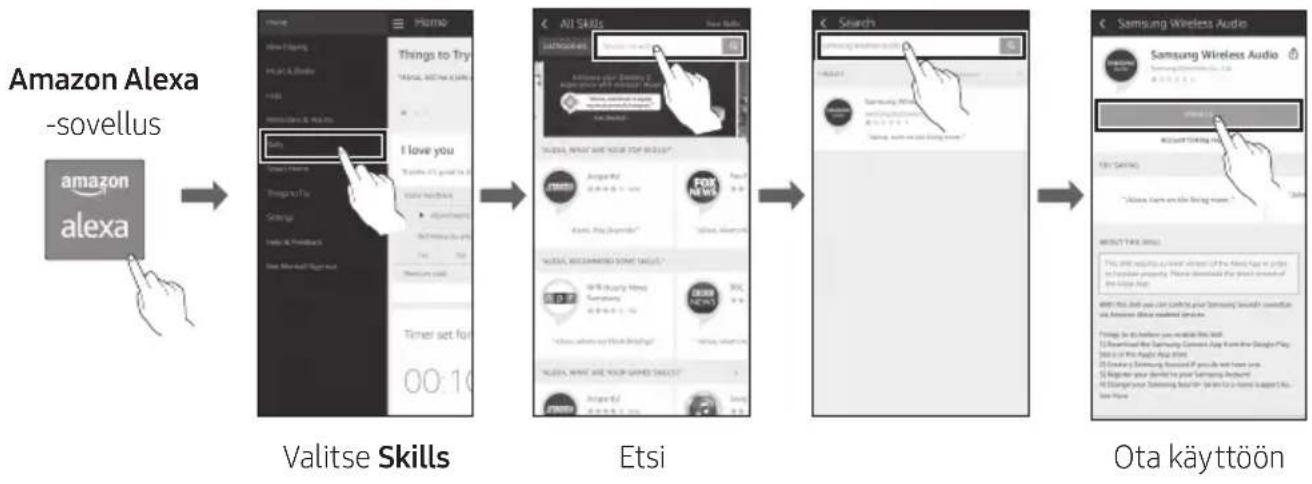

07 Amazon-tuotteen yhdistäminen 23

Amazon-tuotteeseen yhdistäminen ja käyttäminen sen kanssa (Amazon Echo) 23

Ohjaa Soundbar-laitetta puhekomennoilla ____ 25

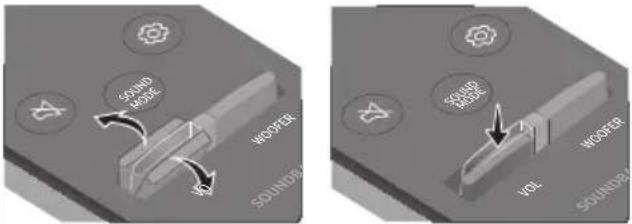

08 Kaukosäätimen käyttäminen 26

Kaukolaukaisimen käyttö ____ 26

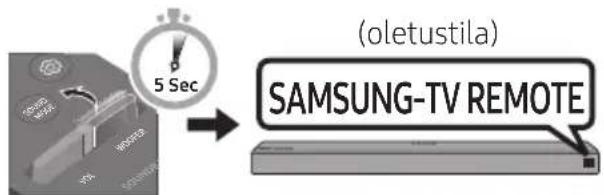

Soundbar-laitteen äänenvoimakkuuden säätäminen TV:n kaukosäätimellä ____ 29

Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa) ____ 30

Eri äänitehostetilojen lähtösignaalitiedot ____ 30

09 Seinätelineen asentaminen 31

Varotoimia asennukseen 31

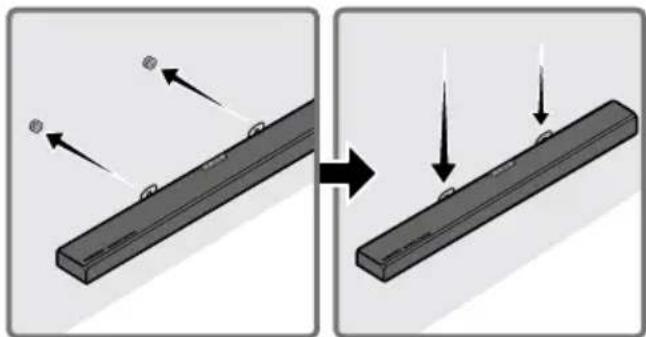

Seinäkiinnitysosat 31

Tilaäänikaiuttimien asentaminen seinälle (myydään erikseen) 33

10 Ohjelmiston päivittäminen 34

11 Vianmääritys 35

12 lisenssillä 36

13 Avoimen lähdekielen lisenssi-ilmoitus 37

14 Tärkeä huoltohuomautus 37

15 Tekniset tiedot ja lisätietoja 38

Tiedot 38

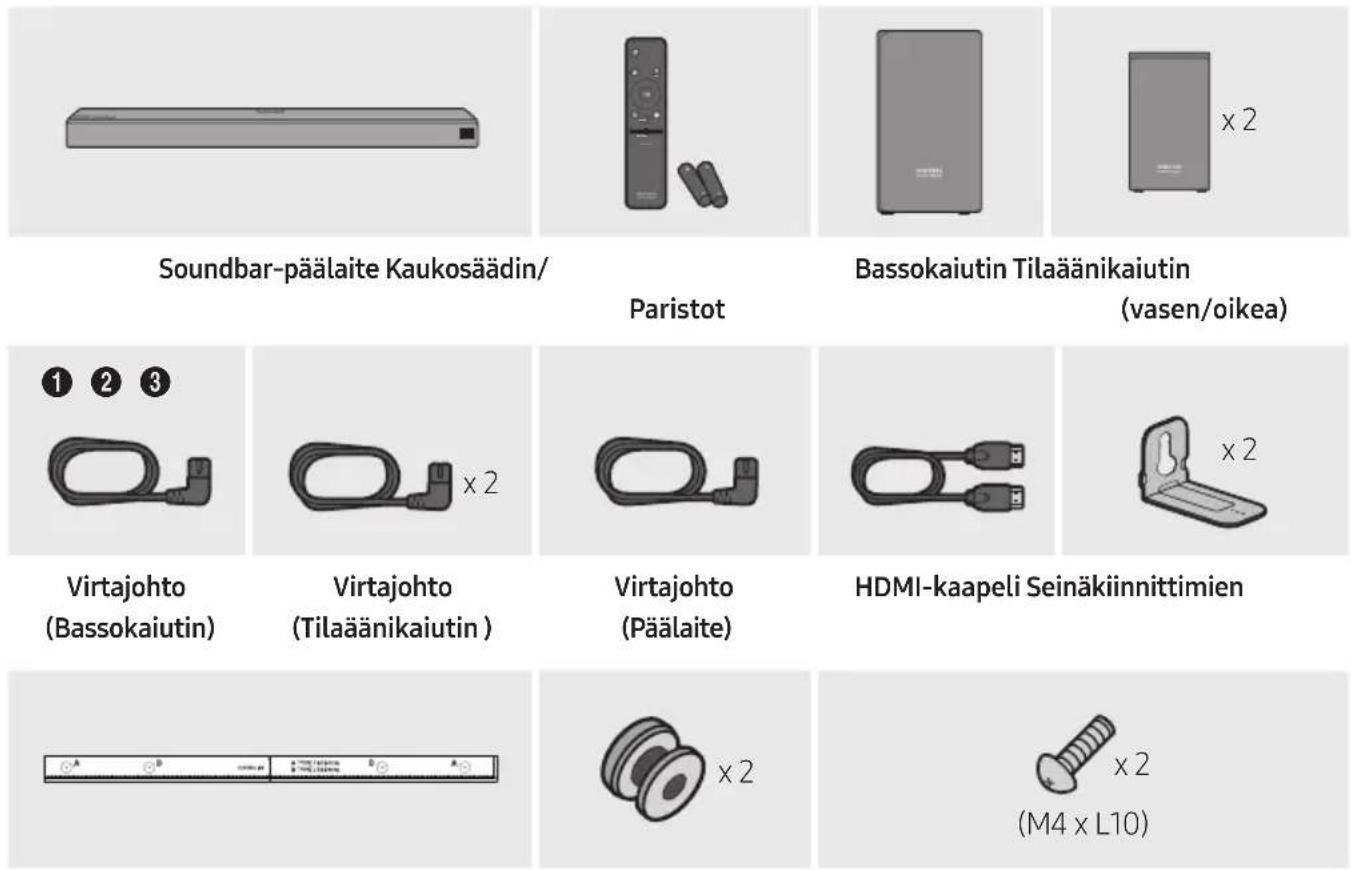

01 OSIEN TARKISTAMINEN

Seinäkiinnitysopas Pidikeruuvi Ruuvi

• Katso tietoja virtalähteestä ja virrankulutuksesta tuotteeseen kiinnitetystä merkintätarrasta. (Tarra: Soundbar-päälaitteen alapuoli)
• Virran liittämisen vaiheet on merkitty numeroilla (1, 2, 3). Lisätietoja virran liittämisestä on sivulla 5.
• Soundbar-laitteen seinäasennusosat on kuvattu sivulla 31.
• Erotat vasemman ja oikean tilaäänikaiuttimen toisistaan niiden takaosassa olevan tarran avulla.
• Jos haluat ostaa lisäosia tai valinnaisia kaapeleita, ota yhteys Samsung-huoltokeskukseen tai Samsung-asiakaspalveluun.
• Lisävarusteiden ulkonäkö voi erota hieman alla olevista kuvista.

Paristojen asettaminen kaukosäättimeen ennen käyttöä (AA-paristo X 2)

Liu'uta paristolokeron kantta nuolen suuntaan, kunnes se irtoaa kokonaan. Aseta lokeroon 2 AA-alkaliparistoa (1,5 V) suunnattuina niin, että niiden napaisuus on oikein. Työnnä paristolokeron kansi takaisin paikalleen.

1	(Virta) -painikeKytkee ja katkaisee virran.
2	(Lähde) -painikeValitse ohjelmalähdetilan.
	Ohjelmalähdetila Näyttö
	Optinen digitaalinen tuloliitäntä D.IN
	ARC (HDMI OUT) -tuloliitäntä	D.IN → TV ARC (Automaattinen muunnos)
	HDMI-tuloliitäntä HDMI 1 / HDMI 2
	Wi-Fi-tila WIFI
	BLUETOOTH-tila BT
	• Kun haluat ottaa BT PAIRING -tilan käyttöön, vaihda lähde BT-tilaan ja paina sitten (Lähde)-painiketta yläpaneelissa yli 5 sekuntia.
3	-/+ (Äänenvoimakkuus) -painikeSäätää äänenvoimakkuutta.• Kun äänenvoimakkuutta säädetään, se näkyy Soundbar-laitteen etupaneelin näytössä.
4	NäyttöNäyttää tuotteen tilan ja nykyisen toiminnan.

• Virtanäppäin toimii 4–6 sekunnin kuluttua virtajohdon kytkemisestä.
• Kun kytket laitteen virran päälle, laite on valmis äänentoistoon n. 4-5 sekunnin kuluttua.
• Jos haluat kuunnella ääntä vain Soundbarista, sinun on kytkettävä TV:n kaiuttimet pois päältä TV:si Ääniasetukset -valikosta. Katso ohjeita television käyttöoppaasta.

Soundbar-laitteen alapaneeli

1	POWERYhdistä Soundbar-laitteen virtajohto.
2	ID SET (WOOFER/REAR)Painamalla tätä voit yhdistää Soundbar-laitteen tilaäänikaiuttimiin ja bassokaiuttimeen langattomasti.Pitämällä kaukosäätimen Ylös-painiketta painettuna 5 sekuntia voit suorittaa ID SET -toiminnon loppuun.
3	NETWORKPainamalla tätä voit muodostaa yhteyden langattomaan verkkoon (Wi-Fi) SmartThings-sovelluksen kautta.
4	SERVICESKytke USB-tallennuslaite tuotteen ohjelmiston päivittämistä varten.

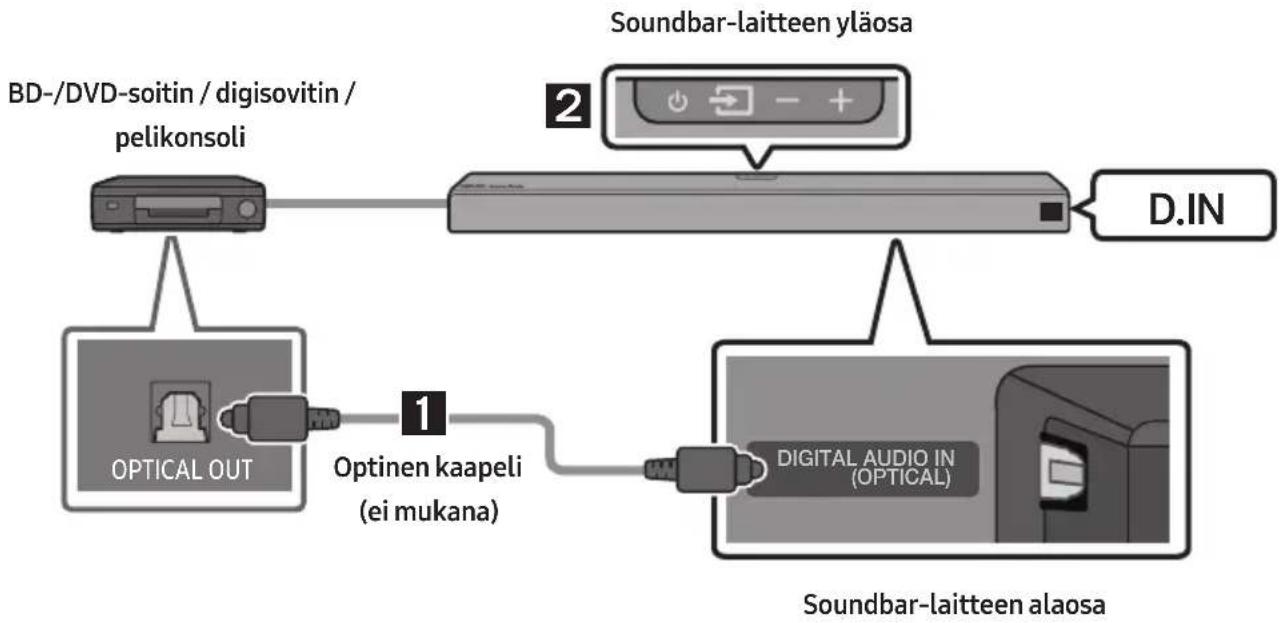

5	DIGITAL AUDIO IN (OPTICAL)Kytke ulkoisen laitteen digitaalinen (optinen) lähtöliitäntä tähän.
6	HDMI IN 1 / HDMI IN 2Kytke tähän digitaalinen video- ja äänisignaali samanaikaisesti HDMI-kaapelin kautta.Käytä, kun kytket tuetun ulkoisen laitteen.
7	HDMI OUT (TV-ARC)Kytke TV:n HDMI (ARC) -liitäntä tähän.

• Kun irrotat virtajohdon pistorasiasta, vedä pistokkeesta. Älä vedä kaapelista.
• Älä liitä tätä laitetta tai muita laitteita pistorasiaan, ennen kuin kaikki laitteiden väliset liitännät on tehty.

03 SOUNDBAR-LAITTEEN YHDISTÄMINEN

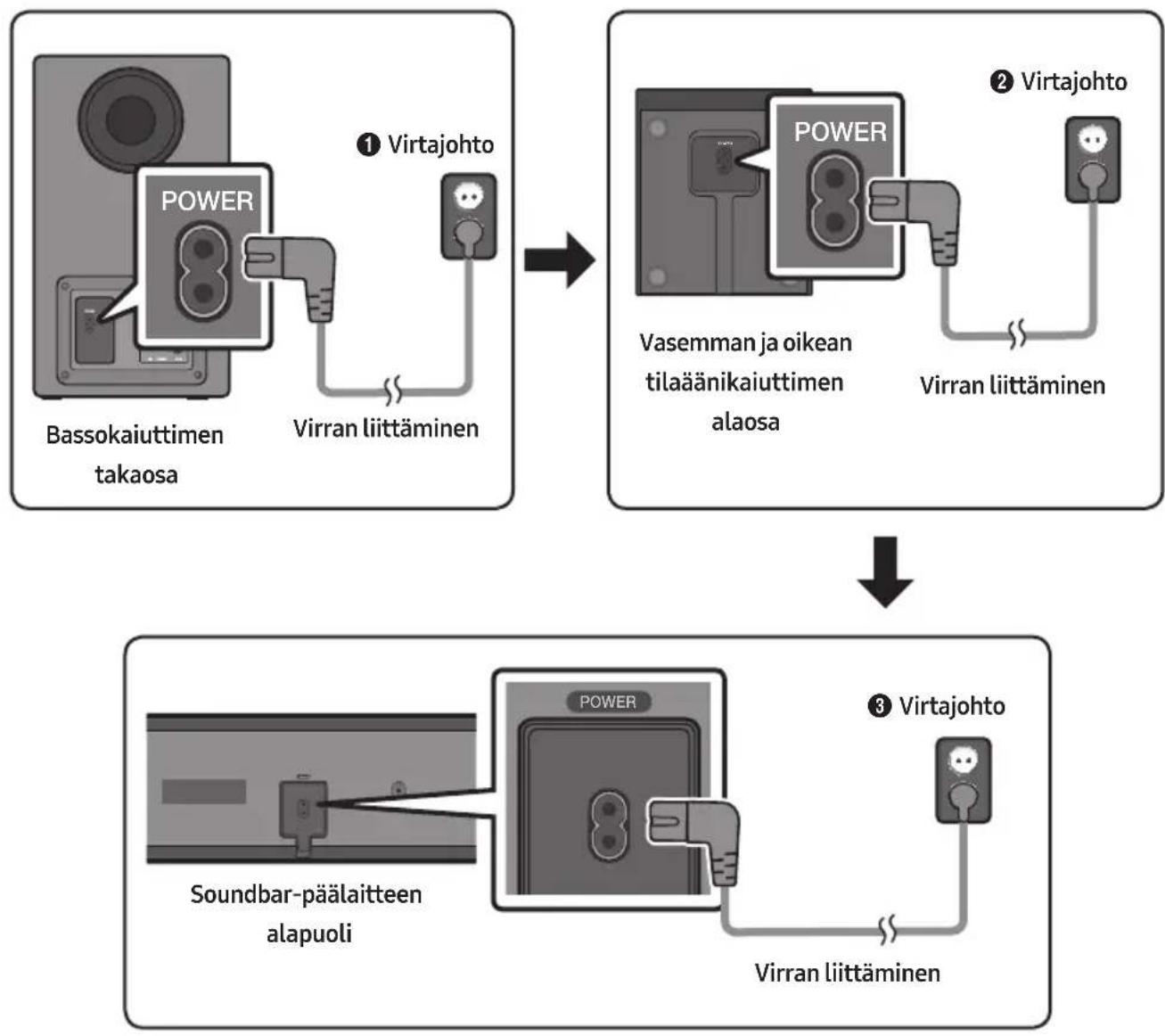

Virran liittäminen

Kytke bassokaiutin, tilaäänikaiuttimet ja Soundbar-laite ja pistorasiaan virransyötön osilla ( ①, ②, ③) seuraavassa järjestyksessä:

① Kytke virtajohto bassokaiuttimeen.
② Kytke virtajohto vasempaan ja oikeaan tilaäänikaiuttimeen.
3 Kytke virtajohto Soundbar-laitteeseen.

- Lisätietoja tarvittavasta sähkövirrasta ja virrankulutuksesta on tuotteeseen kiinnitetyssä tarrassa. (Tarra: Soundbar-päälaitteen alapuoli)

Soundbar-laitteen kytkeminen bassokaiuttimeen ja tilaäänikaiuttimiin

Kun bassokaiutin on yhdistetty, bassotoisto on täyteläistä.

Suositeltava kaiutinasettelu

MUISTUTUS

• Langattoman signaalin vastaanottoantennit ovat langattoman bassokaiuttimen ja tilaäänikaiuttimien sisällä. Suojaa laitteet vedeltä ja kosteudelta.
• Parhaan kuuntelunautinnon saavuttamiseksi varmista, että langatonta bassokaiutinta tai tilaäänikaiuttimia ympäröivillä alueilla ei ole mitään esteitä.

Bassokaiuttimen tai tilaäänikaiuttimien ja Soundbar-laitteen automaattinen yhdistäminen

Bassokaiutin ja/tai tilaäänikaiuttimet muodostavat yhteyden Soundbar-laitteeseen automaattisesti, jos ne kytketään pistorasiaan.

- Kun laiteparin muodostus on valmis, bassokaiuttimen tai tilaäänikaiuttimen takaosassa oleva sininen merkkivalo syttyy.

Bassokaiuttimen ja tilaäänikaiuttimien takaosan merkkivalot

Merkkivalo Tila Kuvaus		Toimenpide
Sininen	Palaa	Yhteys muodostettu (normaali toiminta)	-
	Vilkkuu	Valmiustila (Soundbar-päälaitteen ollessa sammutettuna)	Tarkista Soundbar-päälaitteen virransaanti
		Yhteys katkennut	Muodosta yhteys uudelleen. (Katso yhteyden manuaalisen muodostamisen ohjeet sivulla 7.)
Punainen Palaa		Valmiustila (Soundbar-päälaitteen ollessa sammutettuna)	Tarkista Soundbar-päälaitteen virransaanti
		Yhteys katkennut	Muodosta yhteys uudelleen. (Katso yhteyden manuaalisen muodostamisen ohjeet sivulla 7.)
Punainen ja sininen	Vilkkuu	Toimintahäiriö	Katso Samsungin huoltokeskuksen yhteystiedot käyttöoppaasta.

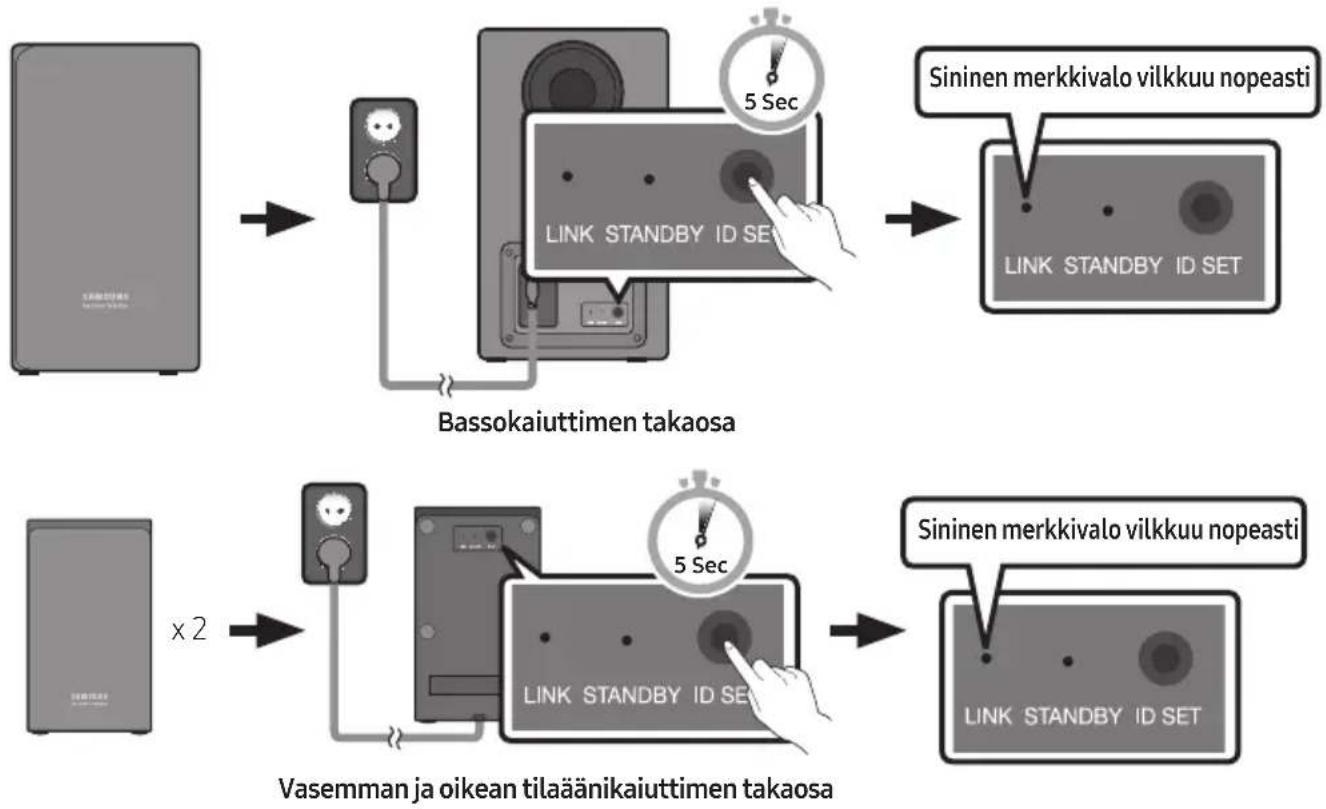

Bassokaiuttimen tai tilaäänikaiuttimien yhdistäminen manuaalisesti, jos automaattinen yhdistäminen epäonnistuu

Ennen seuraavien manuaalista yhdistämistä koskevien ohjeiden noudattamista:

• Varmista, että Soundbar-laitteen ja bassokaiuttimen tai tilaäänikaiuttimien virtakaapeli on kytketty oikein.
  • Varmista, että Soundbar-laitteeseen on kytketty virta.

• Pidä bassokaiuttimen ja tilaäänikaiuttimien takaosan ID SET -painiketta painettuna vähintään 5 sekuntia.

- Punainen merkkivalo jokaisen kaiuttimen takaosassa sammuu ja sininen merkkivalo vilkkuu.

1. Pidä kaukosäätimen Ylös -näppäintä painettuna vähintään 5 sekuntia.

2. ID SET-viesti näkyy Soundbar-laitteen näytössä hetken ja katoaa sitten.

3. Soundbar-laite käynnistyy automaattisesti, kun ID SET-toiminto on valmis.

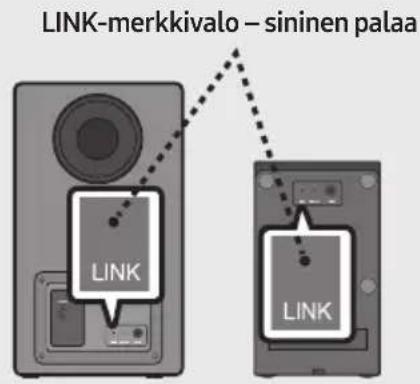

1. Tarkista, palaako LINK-merkkivalo sinisenä vilkkumatta (yhteys muodostettu).

Kun yhteys on muodostettu, bassokaiuttimen ja tilaäänikaiuttimien takaosassa oleva sininen merkkivalo syttyy vilkkumatta.

HUOMAUTUKSIA

• Älä liitä tämän laitteen virtajohtoa tai TV:tä pistorasiaan, ennen kuin kaikki laitteiden väliset liitännät on tehty.
• Varmista ennen tämän laitteen siirtämistä tai asentamista, että virta on katkaistu ja virtajohto irrotettu.
• Jos päälaitteen virta katkaistaan, langaton bassokaiutin siirtyy valmiustilaan ja takaosan STANDBY -merkkivalo vilkkuu ensin sinisenä useita kertoja ja jää sitten palamaan punaisena.
• Jos käytät Soundbar-laitteen lähellä toista laitetta, joka käyttää samaa taajuutta (5,8 GHz) kuin Soundbar-laite, häiriöt voivat aiheuttaa ääneen katkoja.
• Päälaitteen langattoman signaalin enimmäistoimintaetäisyys on noin 10 metriä, mutta se voi vaihdella käyttöympäristön mukaan. Jos päälaiteen ja langattoman bassokaiuttimen välissä on teräsbetoni- tai metalliseinä, järjestelmä ei ehkä toimi lainkaan, koska langaton signaali ei läpäise metallia.

VAROTOIMIA

• Langattoman signaalin vastaanottoantennit ovat langattoman bassokaiuttimen sisällä. Suojaa laitteet vedeltä ja kosteudelta.
• Parhaan kuuntelunautinnon saamiseksi varmista, että langatonta bassokaiutinta tai tilaäänikaiuttimia ympäröivällä alueella ei ole mitään esteitä.

04 YHDISTÄMINEN TV:HEN

Voit kuunnella TV:n ääntä Soundbar-laitteen kautta langallisella tai langattomalla yhteydellä.

- Kun Soundbar-laite on yhdistetty tiettyihin Samsung-televisioihin, Soundbar-laitetta voidaan ohjata TV:n kaukosäätimellä.

- Tämä toiminto on käytettävissä Samsung Smart -televisioissa, jotka ovat tulleet myyntiin vuonna 2017 tai myöhemmin ja jotka tukevat Bluetooth-toimintoa, kun Soundbar-laite yhdistetään TV:hen optisella kaapelilla.

- Tämän toiminnon avulla voit myös säätää äänentoistoa, muuttaa eri asetuksia, säätää äänenvoimakkuutta ja mykistää äänen.

Vaihtoehto 1. Kytkeminen kaapelilla

Kun lähetyssignaali on Dolby Digital -signaali ja TV:n "Digitaalinen äänilähtömuoto" -asetuksena on PCM, on suositeltavaa vaihtaa asetukseksi Dolby Digital. Kun asetus on vaihdettu, äänenlaatu on parempi. (TV:n valmistajan mukaan voi olla, että TV:n valikossa on käytetty eri sanoja sanojen Dolby Digital ja PCM sijaan.)

Kytkeminen HDMI-kaapelilla

1. Kun Soundbar-laite ja TV ovat käynnissä, kytke HDMI-kaapeli kuvan mukaan.

2. Soundbar-päälaitteen näytössä näkyy teksti TV ARC, ja Soundbar-laite toistaa TV:n ääntä.

- Jos TV:n ääntä ei kuulu, paina (Lähde) -painiketta kaukosäätimessä tai Soundbar-laitteen yläpaneelissa, jolloin laite siirtyy D.IN -tilaan Näytössä näkyvät vuorotellen tekstit D.IN ja TV ARC, ja TV:n ääni kuuluu.

- Jos Soundbar-päälaitteen näytössä ei näy tekstiä TV ARC, tarkista, että HDMI-kaapeli on kytketty oikeaan porttiin.

- Säädä Soundbar-laitteen äänenvoimakkuutta TV:n kaukosäätimellä.

HUOMAUTUKSIA

• HDMI on liitäntä, jonka kautta voidaan siirtää digitaalista videokuvaa ja ääntä samanaikaisesti vhdellä kaapelilla.
• Jos TV:ssä on ARC-liitäntä. liitä HDMI-kaapeli HDMI IN (ARC) -liitäntään.
• On suositeltavaa käyttää HDMI-kaapelia, jossa ei ole ferriittisydänkeloja. Jos käytät HDMI-kaapelia, jossa on ferriittisydänkelat, varmista, että keloien läpimitta on alle 14 mm.
• Anvnet+-toiminnon on oltava kävtössä.
  • Tämä toiminto ei ole kävtettävissä, jos HDMI-kaapeli ei tue ARC-toimintoa.

Kytkeminen optisella kaapelilla

1. Liitä Soundbar-laitteen DIGITAL AUDIO IN (OPTICAL) -liitäntä TV:n OPTICAL OUT -liitäntään digitaalisella optisella kaapelilla (ei mukana).

2. Paina (Lähde) -painiketta vläpaneelissa tai kaukosäätimessä ja valitse sitten D.IN -tila.

Auto Power Link

Auto Power Link -toiminto kytkee automaattisesti virran Soundbar-laitteeseen, kun TV:hen kytketään virta.

1. Liitä Soundbar-laite ja TV toisiinsa digitaalisella optisella kaapelilla (ei mukana).

2. Ota Auto Power Link -toiminto käyttöön tai poista se käytöstä painamalla kaukosäätimen Vasemmalle-painiketta 5 sekuntia.

- Auto Power Link-toiminnon oletusasetus on ON. (Jos haluat poistaa tämän toiminnon käytöstä, pidä kaukosäätimen Vasemmalle-näppäintä painettuna 5 sekuntia.)

• Yhdistetty laite voi aiheuttaa sen, ettei Auto Power Link toimi.
  • Tämä toiminto on käytettävissä vain D.IN -tilassa.

Vaihtoehto 2. Yhdistäminen langattomasti

TV:n yhdistäminen Bluetooth-yhteydellä

Kun TV on yhdistetty Bluetooth-yhteydellä, voit kuunnella stereoääntä ilman kaapeleita.

- Vain yksi TV voidaan yhdistää kerrallaan.

Yhteyden muodostaminen ensimmäisen kerran

1. Siirry BT PAIRING-tilaan painamalla kaukosäätimen ✝ PAIR-painiketta

(TAI) a. Paina (Lähde) -painiketta yläpaneelissa ja valitse sitten BT.

BT muuttuu automaattisesti muotoon BT READY, jos Soundbar-laitteeseen ei ole yhdistetty Bluetooth-laitetta.

b. Kun näkyviin tulee teksti BT READY, pidä Soundbar-laitteen yläpaneelin (Lähde) -painiketta painettuna yli 5 sekuntia, kunnes BT PAIRING tulee näkyviin.

1. Valitse Bluetooth-tila TV:ssä. (Katso lisätietoja TV:n käyttöoppaasta.)

2. Valitse [AV] Samsung Soundbar Nxxx TV:n kuvaruudun luettelosta. Käytettävissä olevan Soundbar-laitteen vieressä on teksti Need Pairing tai Paired TV:n kuvaruudun luettelossa. Kun haluat muodostaa yhteyden Soundbar-laitteeseen, valitse viesti ja muodosta yhteys.

- Kun TV on yhdistetty, teksti [TV:n nimi] → BT näkyy Soundbar-laitteen etupaneelin näytössä.

1. Voit nyt kuunnella TV:n ääntä Soundbar-laitteen kautta.

Jos yhteyden muodostaminen laitteeseen epäonnistuu

- Jos luettelossa näkyy aiemmin yhdistetty Soundbar-laite (esimerkiksi [AV] Samsung Soundbar Nxxx), poista se.

- Toista sitten vaiheet 1–3.

Soundbar-laitteen ja TV:n yhteyden katkaisminen

Paina (Lähde) -painiketta yläpaneelissa tai kaukosäätimessä ja valitse sitten mikä tahansa muu tila kuin BT.

• Yhteyden katkaisminen kestää jonkin aikaa, koska TV:n on saatava vastaus Soundbar-laitteelta. (Tarvittava aika voi vaihdella TV:n mallin mukaan.)
• Voit peruuttaa Soundbar-laitteen ja television välisen automaattisen Bluetooth-yhteyden pitämällä kaukosäätimen ▶II (Toisto/tauko)-näppäintä painettuna 5 sekuntia Soundbar-laitteen olleessa BT READY tilassa. (Vaihtokytkin: käytössä → ei käytössä)

HUOMAUTUS

- Kun olet yhdistänyt Soundbar-laitteen TV:hen ensimmäisen kerran, voit muodostaa yhteyden uudelleen BT READY-tilan avulla.

Erot BT READY -tilan ja BT PAIRING -tilan välillä

• BT READY : Tässä tilassa voit etsiä aiemmin yhdistetyt TV:t tai yhdistää aiemmin yhdistetyn mobiililaitteen Soundbar-laitteeseen.
• BT PAIRING : Tässä tilassa voit yhdistää uuden laitteen Soundbar-laitteeseen. (Paina kaukosäätimen ✝ PAIR -painiketta tai pidä Soundbar-laitteen yläosan 📄 (Lähde) -painiketta painettuna yli 5 sekuntia Soundbar-laitteen ollessa BT-tilassa.)

HUOMAUTUKSIA

• Jos sinulta kysytään PIN-koodia, kun yhdistät Bluetooth-laitetta, syötä <0000>.
• Bluetooth-yhteystilassa Bluetooth-yhteys katkeaa, jos Soundbar-laitteen ja Bluetooth-laitteen välinen yhteys on pidempi kuin 10 metriä.
• Soundbar-laite sammuu automaattisesti, kun laite on ollut valmiustilassa 5 minuuttia.

- Soundbar-laite ei ehkä suorita Bluetooth-hakua tai muodosta yhteyttä oikein, - jos Soundbar-laitteen ympärillä on voimakas sähkökenttä. - jos useita Bluetooth-laitteita yhdistetään samanaikaisesti Soundbar-laitteeseen - jos Bluetooth-laite on sammutetaan, se ei ole oikeassa paikassa tai siinä ilmenee toimintahäiriö.

- Elektroniset laitteet voivat aiheuttaa radiohäiriötä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattomat LAN-laitteet jne.

Tarkastuslista ennen yhteyden luomista

1. Vahvista, että Samsung Smart TV on julkaistu vuoden 2013 jälkeen. Tämä toiminto on yhteensopiva ainoastaan vuoden 2013 jälkeen julkaistuissa Samsung Smart TV:issä.
2. Varmista, että langaton reititin (Wi-Fi) on valmiina ja toiminnassa.
3. Varmista, että TV on yhdistetty langattomaan reitittimeen (Wi-Fi-verkkoon).

Vaihe 1 Soundbar-laitteen yhdistäminen Wi-Fi-verkkoon

1. Paina (Lähde) -painiketta Soundbar-laitteen yläosassa tai kaukosäätimessä ja valitse WIFI-tila.

- Käytettäessä tiettyjä Samsung-televisioita (vuoden 2016–2018 Samsung Smart-televisiot, joissa on Bluetooth-tuki.)

- Jos valitset WIFI-tilan, kun television on kytketty päälle, television ruudulle ilmestyy ponnahdusikkuna, joka sisältää ohjeita Soundbar-laitteen yhdistämiseksi automaattisesti langattomaan reitittimeen (Wi-Fi). Noudata television ruudulle ilmestyvän ponnahdusikkunan ohjeita.

1. Yhdistä mobiililaitteesi (älypuhelin, tabletti, jne.) siihen Wi-Fi-verkkoon, johon televisio on yhdistetty.

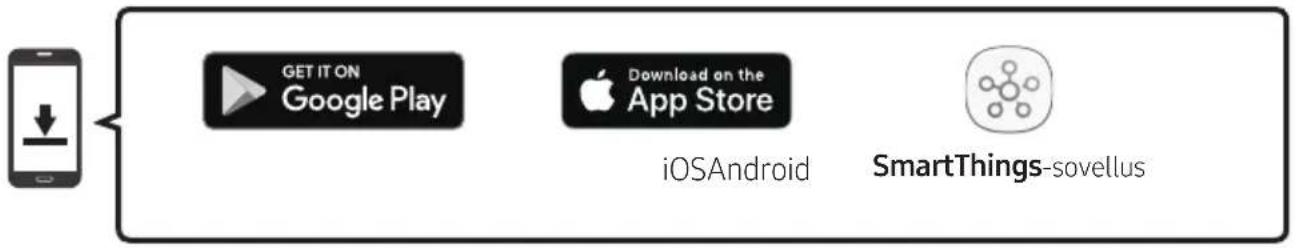

2. Asenna ja käynnistä SmartThings-sovellus mobiililaitteella (älypuhelin, tabletti, jne.)

1. Noudata ohjeita mobiililaitteen sovellusnäytöllä Soundbar-laitteen yhdistämiseksi Wi-Fi-verkkoon.

Vaihe 2 Television asetusten määrittämien

- Jos TV katkaisee yhteyden langattomaan verkkoon, kun lähteeksi valitaan Soundbar, yhdistä televisio uudestaan verkkoon television valikon kautta.

2018 julkaistuissa TV:issä

Etusivu (☐) → Asetukset (☐) → Ääni → Äänilähtö → [AV] Samsung Soundbar Nxxx (Wi-Fi)

2017 julkaistuissa TV:issä

Etusivu (☐) → Asetukset (☐) → Ääni → Äänilähtö → [AV] Samsung Soundbar Nxxx (Wi-Fi)

2016 julkaistuissa TV:issä

Etusivu (☐) → Asetukset (☐) → Ääni → Valitse kaiutin → [AV] Samsung Soundbar Nxxx (Wi-Fi)

2015 julkaistuissa TV:issä

Valikko → Ääni → Kaiutinluettelo

2014 julkaistuissa TV:issä

Valikko → Ääni → Kaiutinasetukset → Multiroom Link - Asetukset

HUOMAUTUKSIA

• TV:n ja Soundbar-laitteen on oltava yhteydessä samaan langattomaan verkkoon (Wi-Fi).
- Jos langaton reitittimesi (Wi-Fi) käyttää DFS-kanavaa, et voi luoda Wi-Fi-yhteyttä television ja Soundbar-laitteen välillä. Ota yhteyttä Internet-palveluntarjoajaan lisätietoja varten.
- Jos 5 GHz:n Wi-Fi-yhteys ei ole vakaa, käytä 2,4 GHz kaistanleveyttä.
- Koska valikot voivat olla erilaisia eri vuosina valmistetuissa malleissa, katso lisätietoja TV:n käyttöoppaasta.

05 ULKOISEN LAITTEEN YHDISTÄMINEN

Voit kuunnella ulkoisen laitteen ääntä Soundbar-laitteen kautta yhdistämällä sen ulkoiseen laitteeseen langallisella tai langattomalla yhteydellä.

Kytkeminen HDMI-kaapelilla (Dolby Atmos® tuettu)

• Mikä Dolby Atmos® on? Atmos-teknologia parantaa olemassa olevia 7.1-kanavaisia tilaäänentoistojärjestelmiä lisäämällä niihin yläkaiuttimen. Tämä sulkee kuuntelijan 360 asteen äänikentän sisään ja tuottaa tavallista mukaansatempaavamman, tarkemman, täyteläisemmän, yksityiskohtaisemman ja syvemmän elämyksen.
• Tärkeää: Tämä tuote tukee Dolby Atmos® -äänentoistoa vain HDMI-tilassa.

Soundbar-laitteen yläosa

HDMI 1

TAI

HDMI 2

HDMI-kaapeli

HDMI IN 1

TAI

Ulkoinen laite

HDMI IN 2

HDMI-kaapeli

HDMI OUT (TV-ARC)

Soundbar-laitteen alaosa

1. Kytke HDMI-kaapeli Soundbar-laitteen alaosan HDMI IN 1- tai HDMI IN 2 -liitännästä digitaalisen laitteen HDMI OUT -liitäntään.
2. Kytke HDMI-kaapeli Soundbar-laitteen alaosan HDMI OUT (TV-ARC) -liitännästä TV:n HDMI IN -liitäntään.
3. Paina (Lähde) -painiketta yläpaneelissa tai kaukosäätimessä ja valitse sitten HDMI1 tai HDMI2.
4. HDMI1- tai HDMI2-tila näkyy Soundbar-laitteen näyttöpaneelissa, ja ääni kuuluu.

HUOMAUTUS

- Kun Dolby Atmos® on käytössä, DOLBY ATMOS -teksti näkyy etuosan näytössä.

Dolby Atmos® -asetusten määrittäminen BD-soittimessa tai muussa laitteessa.

- Avaa BD-soittimen tai muun laitteen asetusvalikon äänilähtöasetukset ja varmista, että Bittivirta-asetuksena on Ei koodausta. Esimerkiksi Samsungin BD-soittimessa valitse Asetukset → Ääni → Digitaalilähtö ja valitse sitten Bittivirta (käsittelemätön).

- Jos Äänilähtö -asetuksissa on Toissijainen ääni -asetus, varmista, että Toissijainen ääni -asetuksena on Ei käytössä.

• Dolby Atmos® toimii vain 7.1.4-kanavaisessa äänentoistossa.

- Varmista, että sisältö tukee Dolby Atmos® -ääntä.

Kytkeminen HDMI-kaapelilla

1. Kytke HDMI-kaapeli Soundbar-laitteen alaosan HDMI IN 1- tai HDMI IN 2 -liitännästä digitaalisen laitteen HDMI OUT -liitäntään.

2. Kytke HDMI-kaapeli Soundbar-laitteen alaosan HDMI OUT (TV-ARC) -liitännästä TV:n HDMI IN -liitäntään.

3. Paina → (Lähde) -painiketta yläpaneelissa tai kaukosäätimessä ja valitse sitten HDMI 1 tai HDMI 2.

4. HDMI 1- tai HDMI 2-tila näkyy Soundbar-laitteen näyttöpaneelissa, ja ääni kuuluu.

Kytkeminen optisella kaapelilla

1. Liitä päälaitteen DIGITAL AUDIO IN (OPTICAL) -liitäntä lähdelaitteen OPTICAL OUT -liitäntään digitaalisella optisella kaapelilla (ei mukana).
2. Valitse D.IN -tila painamalla → (Lähde) -painiketta yläpaneelissa tai kaukosäätimessä.

06 MOBIILILAITTEEN YHDISTÄMINEN

Yhdistäminen Bluetooth-yhteydellä

Kun mobiililaite on yhdistetty Bluetooth-yhteydellä, voit kuunnella stereoääntä ilman kaapeleita.

- Vain yksi Bluetooth -laite voidaan yhdistää kerrallaan.

Yhteyden muodostaminen ensimmäisen kerran

1. Siirry BT PAIRING-tilaan painamalla kaukosäätimen ✝PAIR-painiketta

(TAI) a. Paina (Lähde) -painiketta yläpaneelissa ja valitse sitten BT. BT muuttuu automaattisesti muotoon BT READY, jos Soundbar-laitteeseen ei ole yhdistetty Bluetooth-laitetta.

b. Kun näkyviin tulee teksti BT READY, pidä Soundbar-laitteen yläpaneelin (Lähde) -painiketta painettuna yli 5 sekuntia, kunnes BT PAIRING tulee näkyviin.

1. Valitse [AV] Samsung Soundbar Nxxx luettelosta.

- Kun Soundbar-laite on yhdistetty Bluetooth-laitteeseen, teksti [Bluetooth-laitteen nimi] → BT näkyy etupaneelin näytössä.

1. Toista Bluetooth-yhteydellä yhdistetyssä laitteessa olevia musiikkitiedostoja Soundbar-laitteen kautta.

Jos yhteyden muodostaminen laitteeseen epäonnistuu

- Jos luettelossa näkyy aiemmin yhdistetty Soundbar-laite (esimerkiksi [AV] Samsung Soundbar Nxxx), poista se.

• Toista sitten vaiheet 1–2.

HUOMAUTUS

- Kun olet yhdistänyt Soundbar-laitteen mobiililaitteen ensimmäisen kerran, voit muodostaa yhteyden uudelleen BT READY-tilan avulla.

Erot BT READY -tilan ja BT PAIRING -tilan välillä

• BT READY : Tässä tilassa voit etsiä aiemmin yhdistetyt TV:t tai yhdistää aiemmin yhdistetyn mobiililaitteen Soundbar-laitteeseen.
• BT PAIRING : Tässä tilassa voit yhdistää uuden laitteen Soundbar-laitteeseen. (Paina kaukosäätimen ✝ PAIR -painiketta tai pidä Soundbar-laitteen yläosan 📄 (Lähde) -painiketta painettuna yli 5 sekuntia Soundbar-laitteen ollessa BT-tilassa.)

HUOMAUTUKSIA

• Jos sinulta kysytään PIN-koodia, kun yhdistät Bluetooth-laitetta, syötä <0000>.
• Bluetooth-yhteystilassa Bluetooth-yhteys katkeaa, jos Soundbar-laitteen ja Bluetooth-laitteen välinen yhteys on pidempi kuin 10 metriä.
• Soundbar-laite sammuu automaattisesti, kun laite on ollut valmiustilassa 5 minuuttia.
• Soundbar-laite ei ehkä suorita Bluetooth-hakua tai muodosta yhteyttä oikein,
• jos Soundbar-laitteen ympärillä on voimakas sähkökenttä.
• jos useita Bluetooth-laitteita yhdistetään samanaikaisesti Soundbar-laitteeseen

• jos Bluetooth-laite on sammutetaan, se ei ole oikeassa paikassa tai siinä ilmenee toimintahäiriö.

• Elektroniset laitteet voivat aiheuttaa radiohäiriötä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattomat LAN-laitteet jne.
  • Soundbar tukee SBC-tietoa (44,1 kHz, 48 kHz).

• Muodosta yhteys vain Bluetooth-laitteeseen, joka tukee A2DP (AV) -toimintoa.
• Et voi yhdistää Soundbaria Bluetooth-laitteeseen, joka tukee vain HF (Hands Free) -toimintoa.
• Kun olet yhdistänyt Soundbarin Bluetooth-laitteeseen, voit vaihtaa Soundbarin automaattisesti BT-tilaan valitsemalla [AV] Samsung Soundbar Nxxx laitteen haettujen laitteiden luettelosta.

- Käytettävissä vain, jos Soundbar on lueteltu Bluetooth-laitteen yhdistettyjen laitteiden listalla. (Bluetooth-laitteen ja Soundbarin on oltava yhdistetty vähintään kerran.)

• Soundbar näkyy Bluetooth-laitteen haettujen laitteiden luettelossa vain, jos Soundbar näyttää viestin BT READY.
• Soundbar-laitetta ei voi liittää toisen Bluetooth-laitteen pariksi, jos se on jo Bluetooth-tilassa ja liitetty jonkin Bluetooth-laitteen pariksi.

Mobiililaitteen ja Soundbar-laitteen välisen yhteyden katkaisminen

Voit katkaista Bluetooth-laitteen ja Soundbar -järjestelmän yhteyden. Lisätietoja on Bluetooth-laitteen käyttöoppaassa.

• Soundbar -järjestelmän yhteys katkaistaan.
• Kun Soundbar-laitteen yhteys Bluetooth-laitteeseen on katkaistu, Soundbar-laitteen etupaneelin näytössä näkyy teksti BT DISCONNECTED.

Soundbar-laitteen ja Bluetooth-laitteen yhteyden katkaisminen

Paina (Lähde) -painiketta yläpaneelissa tai kaukosäätimessä ja valitse sitten mikä tahansa muu tila kuin BT.

• Yhteyden katkaisminen kestää jonkin aikaa, koska Bluetooth-laitteen on saatava vastaus Soundbar-laitteelta. (Yhteyden katkaismiseen kuluva aika voi vaihdella Bluetooth-laitteen mukaan.)
• Kun Soundbar-laitteen yhteys Bluetooth-laitteeseen on katkaistu, Soundbar-laitteen etupaneelin näytössä näkyy teksti BT DISCONNECTED.

HUOMAUTUKSIA

• Bluetooth-yhteys katkeaa Bluetooth-yhteystilassa, jos Soundbar -järjestelmän ja Bluetooth-laitteen välinen etäisyys ylittää 10 metriä.
• Soundbar -järjestelmä kytkeytyy automaattisesti pois päältä 5 minuutin kuluttua Valmis -tilassa.

Lisätietoja Bluetoothista

Bluetooth-tekniikan avulla Bluetooth-yhteensopivat laitteet voivat olla helposti yhteydessä toisiinsa lyhyen kantaman langattoman yhteyden kautta.

- Bluetooth-laite voi aiheuttaa häiriöitä tai toimintavian käytöstä riippuen:

• Ruumiinosa koskettaa Bluetooth-laitteen tai Soundbar -järjestelmän lähetin- ja vastaanotinjärjestelmää.
  – Sähköinen vaihtelu, joka aiheutuu seinän, kulman tai sermin aiheuttamasta häiriöstä.

- Sähköhäiriö samaa taajuuskaistaa käyttävistä laitteista, kuten lääketieteellisistä laitteista, mikroaaltouunista tai langattomasta lähiverkosta.

• Yhdistä Soundbar Bluetooth-laitteeseen pitäen laitteet lähellä toisiaan.
• Mitä pidempi matka Soundbar -järjestelmän ja Bluetooth-laitteen välillä on, sitä huonompi yhteys on. Jos etäisyys ylittää Bluetoothin toimintasäteen, yhteys katkeaa.
• Alueilla, joissa yhteyden laatu on heikko, Bluetooth-yhteys ei välttämättä toimi kunnolla.
• Bluetooth-yhteys toimii vain lähellä laitetta. Yhteys katkeaa automaattisesti, jos välimatka kasvaa tätä suuremmaksi. Tälläkin etäisyydellä äänenlaatu voi heikentyä, jos laitteiden välissä on seiniä tai ovia.
• Tämä langaton laite voi toiminnassa olleessaan aiheuttaa sähköisiä häiriöitä.

Yhdistäminen Wi-Fi-verkon (langattoman verkon) kautta

• Yhdistä yksi Soundbar-laite Wi-Fi-verkkoon musiikin suoratoistopalveluiden ja verkkoradioiden käyttämiseksi. Yhdistä useampi Soundbar-laite Wi-Fi-verkkoon ryhmätoistoa tai stereoääntä varten.
• Soundbar-laitteen yhdistäminen mobiililaitteeseen langattoman verkon (Wi-Fi) kautta vaatii SmartThings-sovelluksen.

Yhteyden muodostaminen ensimmäisen kerran

1. Paina (Lähde) -painiketta Soundbar-laitteen yläosassa tai kaukosäätimessä ja valitse WIFI-tila.

1. Asenna ja käynnistä SmartThings-sovellus mobiililaitteella (älypuhelin tai tabletti).

1. Käynnistä sovellus ja rekisteröi (lisää) Soundbar-laitteesi sovellukseen noudattamalla näytön ohjeita.

- Automaattinen ponnahdusikkuna (kolmas kuva alla) ei ehkä ole käytettävissä kaikissa mobiililaitteissa.

Jos näin on, valitse ja suorita Add device sovellusvalikosta. Soundbar-laitteesi on nyt lisätty sovellukseen.

Käynnistä sovellus Lisää kaiuttimetAutomaattinen ponnahdusikkuna

07 AMAZON-TUOTTEEN YHDISTÄMINEN

• Tämä ominaisuus ei ehkä ole käytettävissä joissakin maissa.
• Amazon toimittaa tämän palvelun, ja se voidaan lopettaa milloin tahansa. Samsung ei ole vastuussa palvelun saatavuudesta.

Amazon-tuotteeseen yhdistäminen ja käyttäminen sen kanssa (Amazon Echo)

Amazon Echo -tuotteen avulla voit ohjata Soundbar-laitettasi ja kuunnella Amazon Echo -musiikkipalveluja.

HUOMAUTUS

- Tarkista, että Soundbar-laite on yhdistetty Wi-Fi-verkkoon. (katso "Yhdistäminen Wi-Fi-verkon (langattoman verkon) kautta")

1. Muuta SmartThings-sovelluksessa Soundbar-laitteesi nimi sellaiseksi, jonka Amazon-laitteesi voi tunnistaa.

(esimerkki: Samsung, Soundbar, Olohuone, Perhehuone, Makuuhuone, Toimisto jne.)

MUISTUTUS

- Amazon-laitteet eivät ehkä tunnista nimiä, joissa on esimerkiksi erikoismerkkejä.

1. Etsi Alexa-sovelluksessa Samsung Wireless Audio Skills-valikosta ja valitse ENABLE.

- Ohita tämä vaihe, jos Skills-valikon toiminnot on jo määritetty.

1. Viimeistele yhdistäminen napauttamalla Alexa-sovelluksessa Smart Home → Devices → Discover.

Ohjaa Soundbar-laitetta puhekomennoilla

- Amazon Echo -palvelu, jota voit käyttää Soundbar-laitteellasi, on rajoitettu musiikkiin. Muut Amazon Echo -palvelut, kuten uutiset ja säätiedot, ovat käytettävissä vain Amazon Echo -tuotteen kautta.

Käynnistin + Komento + Kaiuttimen nimi

Käytä Kaiuttimen nimi -asetusta, jonka muutit SmartThings-sovelluksessa. (katso "Amazon-tuotteeseen yhdistäminen ja käyttäminen sen kanssa (Amazon Echo)")

Toiminto Puhekomento
Lisätyn äänilaitteen etsiminen siitäSmartThings-tilistä, joka on yhdistettyAmazon Alexa-tiliin	“Alexa Etsi laite”

* Puhekomentojen käyttäminen kaiuttimeen, jonka nimi on "Olohuone"

Toiminto Puhekomento
Äänenvoimakkuuden asettaminen arvoon 5	“Alexa aseta äänenvoimakkuus arvoon 5 Olohuone-kaiuttimessa”
Äänenvoimakkuuden lisääminen	“Alexa lisää äänenvoimakkuutta Olohuone-kaiuttimessa”
Äänen mykistäminen “Alexa mykistä Olohuone-kaiutin”
KISS FM -nimisen radioaseman kuunteleminen	“Alexa toista Kiss FM:ää Olohuone-kaiuttimesta”
Seuraavan kappaleen toiston aloittaminen “Alexa seuraava kappale Olohuone-kaiuttimesta”
Äänen pysäyttäminen “Alexa pysäytä Olohuone-kaiutin”
Äänen ottaminen käyttöön “Alexa ota käyttöön Olohuone-kaiutin”
Äänen poistaminen käytöstä “Alexa poista käytöstä Olohuone-kaiutin”
Tulolähteen vaihtaminen	“Alexa siirry Bluetoothiin Olohuone -kaiuttimesta”

08 KAUKOSÄÄTIMEN KÄYTTÄMINEN

Kaukolaukaisimen käyttö

1	Virta	Käynnistää ja sammuttaa Soundbar-laitteen.
2	Lähde	Painamalla tätä voit valita Soundbar-laitteeseen yhdistetyn ohjelmalähteen.BT PAIRING -tilaVoit ottaa BT PAIRING -tilan käyttöön pitämällä (Lähde) -painiketta painettuna yli 5 sekuntia.
3	Mykistys	Voit mykistää äänen painamalla (Mykistys) painiketta.Voit poistaa mykistyksen painamalla sitä uudelleen.
4	SOUND MODE	Valitse haluamasi äänitehoste painamalla: STANDARD, SURROUND tai SMART.Valitse STANDARD -tila, jos haluat kuunnella alkuperäistä ääntä.SMART-tilaOptimoi automaattisesti äänitehosteet kulloinkin toistettavaan sisältöön sopiviksi.
5	BluetoothPAIR	Paina ✝ PAIR painiketta. Teksti BT PAIRING näkyy Soundbar-laitteen näytössä.Voit yhdistää Soundbar-laitteen uuteen Bluetooth-laitteeseen tässä tilassa valitsemalla Soundbar-laitteen Bluetooth-laitteen hakuluettelosta.

6	Toisto/tauko(BT/Wi-Fi)	Voit keskeyttää musiikkitiedoston toiston tilapäisesti painamalla ▶II-painiketta.Kun painat painiketta uudelleen, musiikkitiedoston toisto jatkuu.Automaattinen virrankatkaisu)-toimintoLaite sammuu automaattisesti seuraavissa tilanteissa.- D.IN- / WIFI- / BT-tila: Jos äänisignaalia ei ole 5 minuuttiin.- HDMI 1- tai HDMI 2-tila: Jos äänisignaalia ei ole 15 minuuttiin.
7	Ylös/Alas/Vasemmalle/Oikealle	Valitse Ylös, Alas, Vasemmalle tai Oikealle painamalla merkittyjä kohtia.Musiikkitiedoston ohitusVoit siirtyä seuraavan musiikkitiedoston toistoon painamallaOikealle-painiketta. Voitsiirtyä edellisen musiikkitiedoston toistoon painamallaVasemmalle-painiketta.Anynet+ / Auto Power LinkVoit ottaa Anynet+-toiminnon ja Auto Power Link -toiminnon käyttöön tai pois käytöstä.Anynet+-toiminto ja Auto Power Link-toiminto otetaan käyttöön ja poistetaankäytöstä painikkeillaOikealle ja Vasemmalle.- Anynet+ : Jos Soundbar-laite on kytketty Samsung TV:hen HDMI-kaapelilla, voitohjata Soundbar-laitetta Samsung TV:n kaukosäätimellä. PitämälläOikealle-painiketta painettuna 5 sekuntia voit vaihdella Anynet+-asetuksen ON ja OFFvälillä.- Auto Power Link : Jos Soundbar-laite on kytketty TV:hen digitaalisella optisellakaapelilla, u-laite voi käynnistyä, kun TV käynnistetään. PitämälläVasemmalle-painiketta painettuna 5 sekuntia voit vaihdella Auto Power Link -asetuksen ON jaOFF välillä.- Anynet+-toiminnon ja Auto Power Link -toiminnon oletusasetus on ON.ID SETSuorita ID SET-toiminto pitämälläYlös-painiketta painettuna 5 sekuntia.
8	Äänen asetus	Voit valita vaihtoehdoista TREBLE, BASS, SYNC, CENTER LEVEL, SIDE LEVEL, FRONT TOP LEVEL, REAR LEVEL, REAR TOP LEVEL ja VIRTUAL ON/OFF.Voit säätää diskantti- tai bassoänten voimakkuutta valitsemalla TREBLE tai BASSÄäniasetukset -asetuksissa ja säätämällä sitten äänenvoimakkuutta välillä -6–+6 painikkeilla Ylös/Alas.Voit säätää jokaisen taajuusalueen ääntä pitämällä (Äänen asetus) -painiketta painettuna noin 5 sekuntia. Alueet 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz ovat valittavissa Vasemmalle/Oikealle-painikkeilla, ja jokaista voi säätää välillä -6–+6 Ylös/Alas-painikkeilla.Voit säätää jokaisen kaiuttimen äänenvoimakkuutta valitsemalla CENTER LEVEL, SIDE LEVEL tai FRONT TOP LEVEL Ääniasetukset -asetuksissa ja säätämällä sitten äänenvoimakkuutta välillä -6–+6 painikkeilla Ylös/Alas.Jos TV:n kuva ja Soundbar-laitteen toistama ääni ovat epätahdistettuja, valitse SYNCÄäniasetukset -asetuksissa ja määritä sitten ääniviiveen asetukseksi 0–300 millisekuntia painikkeilla Ylös/Alas.Jos tilaäänikaiuttimet on kytketty, valitse REAR LEVEL tai REAR TOP LEVEL ja säädä äänenvoimakkuutta välillä -6–+6 painikkeilla Ylös/Alas. REAR SPEAKER -toiminnon asetuksen voi valita vaihtoehdoista VIRTUAL ON/OFF painikkeilla Ylös/Alas.SYNC on tuettu vain joissakin toiminnoissa.
9	WOOFER	Voit säätää bassokaiuttimen äänenvoimakkuutta asetukseen -12 tai välillä -6–+6 työntämällä painiketta ylös tai alas. Voit asettaa bassokaiuttimen äänenvoimakkuuden arvoon 0 painamalla painiketta suoraan alaspäin.
10	VOL	Voit säätää äänenvoimakkuutta painamalla Ylös- tai Alas-painiketta.MykistysVoit mykistää äänen painamalla VOL -painiketta. Voit poistaa mykistyksen painamalla sitä uudelleen.

Soundbar-laitteen äänenvoimakkuuden säätäminen TV:n kaukosäätimellä

Jos sinulla on Samsungin TV, voit säätää Soundbar-laitteen äänenvoimakkuutta Samsungin TV:n mukana toimitetulla infrapunakaukosäätimellä.

Määritä ensin TV:n valikossa TV:n ääni toistettavaksi ulkoisista kaiuttimista ja ohjaa sitten Soundbar-laitteen äänenvoimakkuutta Samsungin kaukosäätimellä. Katso lisätietoja TV:n käyttöoppaasta. Tämän toiminnon oletusasetus on, että äänenvoimakkuutta ohjataan Samsungin TV:n kaukosäätimellä. Jos käytettävä TV ei ole Samsungin TV, muuta tämän toiminnon asetuksia noudattamalla seuraavia ohjeita.

1. Sammuta Soundbar-laite.

1. Jos et halua käyttää tätä toimintoa, pidä WOOFER -painiketta toistuvasti ylös työnnettynä 5 sekuntia, kunnes OFF-TV REMOTE näkyy näytössä.

1. Jos haluat ohjata Soundbar-laitetta TV:n kaukosäätimellä, pidä WOOFER-painiketta ylös työnnettynä 5 sekuntia toistuvasti, kunnes ALL-TV REMOTE näkyy näytössä. Valitse sitten ulkoiset kaiuttimet TV:n valikossa.

1. Jos haluat palauttaa Soundbar-laitteen oletustilaan (ohjaus Samsungin TV:n kaukosäätimellä), pidä WOOFER-painiketta ylös työnnettynä 5 sekuntia toistuvasti, kunnes SAMSUNG-TV REMOTE näkyy näytössä.

- Joka kerta, kun työnnät WOOFER-painiketta ylös ja pidät sitä työnnettynä 5 sekuntia, tila vaihtuu seuraavassa järjestyksessä:

SAMSUNG-TV REMOTE (oletustila) → OFF-TV REMOTE → ALL-TV REMOTE.

- Tämä toiminto ei ehkä ole käytettävissä kaikilla kaukosäätimillä.

- Tätä toimintoa tukevat valmistajat: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa)

Piilotettu painike		Viitesivu
Kaukosäätimen painike Toiminto
WOOFER	TV:n kaukosäätimessäKäytössä / Ei käytössä (Valmiustila)	Sivu 29
(Lähde)	BT-laiteparin muodostus Sivu 26
[SKSY] (Toisto/tauko)	Auto Power Down Käytössä /Ei käytössä (AUX -tila)	Sivu 27
	BT valmis Sivu 19
Vasemmalle	Auto Power Link ON/OFF	Sivu 27
Oikealle	Anynet+ ON/OFF	Sivu 27
Ylös ID SET Sivu 27
[BC6C] (Äänen asetus)	7 Band EQ Sivu 28

Eri äänitehostetilojen lähtösignaalitiedot

Tehoste Tulo		Lähtö
		Bassokaiutin ja tilaäänikaiuttimet sisältyvät
STANDARD	2.0 -kan. 2.1 -kan.
	5.1 -kan. 5.1 -kan. /	7.1 -kan. (DTS)
	7.1 -kan.	7.1 -kan.
	7.1.4 -kan.	7.1.4 -kan.
SURROUND	2.0 -kan.	7.1.4 -kan.
	5.1 -kan.	7.1.4 -kan.
	7.1 -kan. 7.1.4 -kan.
	7.1.4 -kan.	7.1.4 -kan.
SMART	2.0 -kan. 2.1 -kan.
	5.1 -kan. 5.1 -kan. /	7.1 -kan. (DTS)
	7.1 -kan.	7.1 -kan.
	7.1.4 -kan.	7.1.4 -kan.

- Jos tulolähde on Dolby Atmos®, lähtösignaali on 7.1.4 -kanavainen. Äänitehoste ei ole käytettävissä.

09 SEINÄTELINEEN ASENTAMINEN

Varotoimia asennukseen

• Asenna vain pystysuoralle seinälle.
• Älä asenna liian kuumaan tai kosteaan paikkaan.
• Varmista, että seinä kestää tuotteen painon. Jos ei, vahvista seinää tai valitse toinen asennuspaikka.
• Osta ja käytä kiinnitysruuveja tai ankkureita, jotka on tarkoitettu asennusseinän materiaalia varten (esimerkiksi kipsilevy, tiili tai puu). Jos mahdollista, kiinnitä ruuvit seinän pystypuihin.
• Osta seinäasennusruuveja, jotka sopivat sen seinän tyyppiin ja paksuuteen, johon haluat asentaa Soundbar-laitteen.

- Halkaisija: M5

- Pituus: Suosittelemme vähintään 35 mm:n pituutta.

• Kytke laite ulkoisiin laitteisiin asianmukaisilla kaapeleilla, ennen kuin asennat Soundbar-laitteen seinään.
• Varmista, että laitteen virta on katkaistu ja sen virtajohto irrotettu pistorasiasta, ennen kuin asennat laitteen. Muutoin on olemassa sähköiskun vaara.

Seinäkiinnitysosat

Seinäkiinnitysopas

Pidikeruuvi Ruuvi

1. Aseta Seinäkiinnitysopas seinäpintaa vasten.

2. Seinäkiinnitysopas on asetettava vaakasuoraan asentoon.

3. Jos TV on asennettu seinälle, asenna Soundbar-laite vähintään 5 cm:n päähän TV:n alapuolelle.

1. Kohdista Seinäkiinnitysoppaan keskiviiva TV:n keskikohtaan (jos asennat Soundbar-laitteen TV:n alapuolelle) ja kiinnitä sitten Seinäkiinnitysopas seinään teipillä.

- Jos et tee asennusta TV:n alapuolelle, aseta Keskiviiva asennusalueen keskikohtaan.

1. Merkitse kiinnitysruuvien paikat työntämällä kuulakärkikynän tai terävän lyijykynän kärki oppaan kummassakin päässä olevan A-TYPE -kuvan keskikohdan läpi ja irrota sitten Seinäkiinnitysopas.

1. Poraa sopivan kokoisella poranterällä seinään reikä kummankin merkinnän kohdalle.

- Jos merkinnät eivät vastaa tappien paikkoja, varmista, että asetat reikiin oikeanlaiset ankkurit tai kiinnitystulpat, ennen kuin asennat kiinnitysruuvit. Jos käytät ankkureita tai kiinnitystulppia, varmista, että poraamasi reiät ovat tarpeeksi suuret käyttämillesi ankkureille tai kiinnitystulpille.

1. Työnnä ruuvi (ei mukana) jokaisen Pidikeruuvi -ruuvin läpi ja kierrä sitten jokainen ruuvi tiukasti kiinni kiinnitysruuvin reikään.

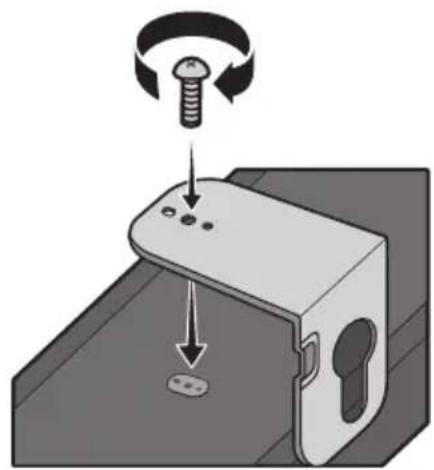

1. Asenna 2 Seinäkiinnitintä oikean suuntaisesti Soundbar-laitteen alaosaan 2:lla Ruuvilla.

• Varmista asentaessasi, että Seinäkiinnittimien ripustinosa on Soundbar-laitteen takana.

1. Asenna Soundbar-laite siihen kiinnitettyjen Seinäkiinnittimien avulla ripustamalla Seinäkiinnittimet seinässä oleviin Pidikeruuveihin.

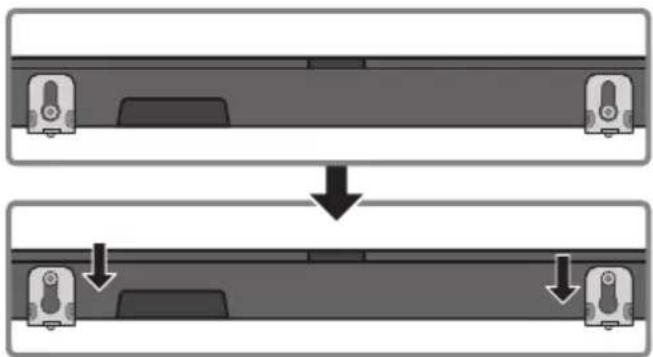

1. Liu'uta Soundbar-laitetta alaspäin alla olevan kuvan mukaan niin, että Seinäkiinnittimet ovat pitävästi Pidikeruuvien varassa.

- Työnnä pidikeruuvit seinäkiinnitinten leveään osaan (alaosaan) ja liu'uta sitten Seinäkiinnittimet alas, niin että Seinäkiinnittimet ovat tukevasti Pidikeruuvien.

Tilaäänikaiuttimien asentaminen seinälle (myydään erikseen)

Voit ostaa seinäkiinnittimiä erikseen tilaäänikaiuttimien seinäasennusta varten.

Huomautuksia tilaäänikaiuttimien asentamisesta seinälle

• Tilaäänikaiuttimien seinäasennuskiinnikkeiden on kestettävä yli 2,0 kg:n paino.
• Reiän koko: 1/4 – 20, kierteitetty reikä
• Koska seinäasennus on valinnainen ominaisuus, sinun on ostettava vastaavat lisävarusteet erikseen.
• Jätä tilaäänikaiuttimien seinäkiinnittimien asentaminen ammattitaitoisen asentajan tehtäväksi.
• Pyydä ammattiasennusyritystä asentamaan tuotteesi seinälle.
• Varmista seinän kestävyys ennen seinäkiinnittimien asentamista. Jos kestävyys ei riitä, vahvista seinää ennen seinäkiinnittimien ja kaiuttimien asentamista seinälle.
• Katso lisätietoja seinäkiinnittimen käyttöoppaasta.
• Samsung Electronics ei vastaa mistään vahingoista, jotka johtuvat tuotteen virheellisestä asennuksesta.
• Älä asenna kaiuttimia sivuttain tai ylösalaisin.

10 OHJELMISTON PÄIVITTÄMINEN

Kun Soundbar-laite on yhteydessä verkkoon, ohjelmistopäivitykset suoritetaan automaattisesti, vaikka Soundbar olisi sammutettuna.

- Automaattisen päivitystoiminnon käyttämiseksi Soundbar-laitteen on oltava yhteydessä verkkoon. Soundbar-laitteen Wi-Fi-yhteys katkaistaan, jos virtajohto irrotetaan tai virta katkaistaan. Jos virta katkeaa, kun virta palautuu tai kytket virtajohdon uudelleen, käynnistä Soundbar-laite ja muodosta sitten Internet-yhteys uudelleen.

11 VIANMÄÄRITYS

Ennen huoltoon hakeutumista, tarkista seuraavat:

Laitteeseen ei tule virtaa.

Onko virtajohto kytketty pistorasiaan?

→Kytke virtapistoke pistorasiaan.

Toiminto ei toimi, kun painiketta painetaan.

Onko ilmassa staattista sähköä?

→Irrota virtapistoke pistorasiasta ja kytke se uudelleen.

Äänessä on katkoja BT-tilassa.

→Katso Bluetooth-yhteyteen liittyviä kohtia sivuilla 11 ja 18.

Ääntä ei kuulu.

Onko mykistystoiminto käytössä?

→Poista mykistystoiminto käytöstä painamalla (Mykistys) -painiketta.

Onko äänenvoimakkuus asetettu minimiin?

→Säädä äänenvoimakkuutta.

Kaukosäädin ei toimi.

Ovatko paristot tyhjät?

→Vaihda tilalle uudet paristot.

Ovatko kaukosäädin ja Soundbar-päälaite liian kaukana toisistaan?

→ Siirrä kaukosäädintä lähemmäs Soundbarpäälaitetta.

Bassokaiuttimessa oleva punainen merkkivalo vilkkuu, eikä bassokaiuttimesta kuulu ääntä.

Tämä ongelma saattaa ilmetä, jos bassokaiutin ei ole yhteydessä Soundbar-päälaitteeseen.

→Yritä yhdistää bassokaiutin uudelleen. (Katso sivua 6.)

Bassokaiutin hurisee ja värisee selvästi.

Yritä säätää bassokaiuttimen värinää.

→Säädä bassokaiuttimen äänenvoimakkuutta työntämällä kaukosäätimen WOOFER-painiketta ylös- tai alaspäin. (asetukseen -12 tai välille -6–+6)

Yhteyden luominen televisioon ei onnistu.

Jos yhteys on luotu johdollisen verkon kautta

→Tarkista, onko johto liitetty oikein. (Tarkista portin nimi sen varmistamiseksi, että johto on yhdistetty oikeaan porttiin.) (Katso kulloisenkin yhteydenluontitavan sivu)

→ Paina (Lähde) -painiketta Soundbar-laitteen yläpaneelissa tai kaukosäätimessä ja varmista, että tila on oikea.

Jos yhteys on luotu langattoman verkon kautta

→Yhteys muodostettu Bluetoothin kautta

1. Valitse Soundbar-laitteessa BT PAIRING -tila ja suorita uusi haku televisiolla. (Lisätietoja on sivulla 11)

→Yhteys muodostettu Wi-Fi-verkon kautta

1. Tarkista, että TV-malli on yhteensopiva.

- Ainoastaan vuoden 2013 jälkeen julkaistuja Samsung Smart -televisioita tuetaan.

1. Tarkista, onko TV yhdistetty Wi-Fi-verkkoon.

- Jos televisiota ei ole yhdistetty Wi-Fi-verkkoon, muodosta yhteys television verkkovalikon kautta. (Katso television käyttöohje)

1. Tarkista, onko Soundbar yhdistetty Wi-Fi-verkkoon.

- Kun Soundbar-laite on yhdistetty, se näkyy mobiililaitteessa kaiutinten luettelossa, kun käynnistät SmartThings-sovelluksen. Sivulla 21 on lisätietoja.

1. Tarkasta DFS-kanava.

- Jos langaton reitittimesi (Wi-Fi) käyttää DFS-kanavaa, et voi luoda Wi-Fi-yhteyttä television ja Soundbar-laitteen välillä. Ota yhteyttä Internet-palveluntarjoajaan lisätietoja varten.

12 LISENSSILLÄ

• Spotify-ohjelma on seuraavasta osoitteesta löytyvien kolmansien osapuolten lisenssien alainen : www.spotify.com/connect/third-party-licenses.
• Saat lisätietoja Spotify Connectista osoitteesta www.spotify.com/connect

13 AVOIMEN LÄHDEKIELEN LISENSSI- ILMOITUS

Saat lisätietoja tässä tuotteessa käytetystä avoimien lähdekielien sisällöstä osoitteesta:

http://opensource.samsung.com

14 TÄRKEÄ HUOLTOHUOMAUTUS

• Tämän käyttöoppaan kuvitus on vain viitteeksi, ja se saattaa erota varsinaisen tuotteen ulkonäöstä.
• Käsittelykulut voidaan periä, jos

(a) teknikko kutsutaan kotiisi pyynnöstäsi, ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).

(b) tuot laitteen korjauskeskukseen ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).

- Kerromme sinulle käsittelykulun summan ennen kuin teemme kotikäynnin tai aloitamme työt.

15 TEKNISET TIEDOT JA LISÄTIETOJA

Tiedot

Mallin nimi HW-N960
Paino 8,8 kg
Mitat (leveys x korkeus x syvyys) 1226,0 x 83,0 x 136,0 mm
Käyttölämpötila +5°C - +35°C
Käyttökosteusprosentti 10% - 75%
VAHVISTINLähtöteho	18W x 10 + 10W x 3,4 ohmia
Tuetut toistomuodot	2-kanavainen LPCM, Dolby AudioTM(Dolby® Digital -tuki), DTS
LANGATTOMAN LAITTEEN LÄHTÖTEHOWi-Fi-lähettimen enimmäisteho	100 mW alueella 2,4 GHz-2,4835 GHz,5,15 GHz-5,35 GHz & 5,47 GHz-5,725 GHz
LANGATTOMAN LAITTEEN LÄHTÖTEHOBT-lähettimen enimmäisteho	100 mW alueella 2,4 GHz-2,4835 GHz
LANGATTOMAN LAITTEEN LÄHTÖTEHOSRD-lähettimen enimmäisteho	100 mW alueella 2,4 GHz-2,4835 GHzja 5,15 GHz-5,25 GHz/25 mW alueella 5,725 GHz-5,825 GHz
Bassokaiuttimen nimi PS-WN90
Paino 9,6 kg
Mitat (leveys x korkeus x syvyys) 203,5 x 400,0 x 415,5 mm
VAHVISTINLähtöteho	162W
Tilaäänikaiuttimen nimi PS-SN90-1, PS-SN90-2
Paino 2,1 kg
Mitat (leveys x korkeus x syvyys) 120,0 x 210,0 x 141,0 mm
VAHVISTINLähtöteho	35W x 4

HUOMAUTUKSIA

• Samsung Electronics Co., Ltd pidättää oikeuden muuttaa teknisiä ominaisuuksia ilman ennakkoilmoitusta.
• Paino ja mitat ovat likimääräisiä.

Varoitus: Soundbar-laite käynnistyy uudelleen automaattisesti, kun Wi-Fi-toiminto otetaan käyttöön tai poistetaan käytöstä.

Kokonaisvirrankulutus valmiustilassa (W) 4,5W
Wi-FiPortin passivointitapa	Ota Wi-Fi käyttöön tai poista se käytöstä painamallaID SET-painiketta Soundbar-laitteen alapaneelissa30 sekuntia.
BluetoothPortin passivointitapa	Ota Bluetooth käyttöön tai poista se käytöstä painamallaNETWORK-painiketta Soundbar-laitteen alapaneelissa 30 sekuntia.

- Samsung Electronics vakuuttaa, että tämä laite on direktiivin 2014/53/EY mukainen.

EU:n vaatimustenmukaisuusvakuutuksen täydellinen teksti on saatavilla seuraavassa Internet-osoitteessa: http://www.samsung.com, valitse Tuki >Hae tukea ja anna mallinimi. Tätä laitetta saa käyttää kaikissa EU-maissa.

Tämän laitteen 5 GHz:n WLAN (Wi-Fi tai SRD) -toimintoa saa käyttää vain sisätiloissa.

CE

[Tuotteen paristojen oikea hävittäminen]

(Jätteiden lajittelua käyttävät maat)

Tämä merkintä paristossa, käyttöoppaassa tai pakkauksessa tarkoittaa, että tämän tuotteen sisältämiä paristoja ei saa hävittää muun kotitalousjätteen seassa, kun niiden käyttöikä on päättynyt. Kemiallinen symboli Hg, Cd tai Pb ilmaisee, että paristo sisältää elohopeaa, kadmiumia tai lyijyä yli EU-direktiivin 2006/66 salliman määrän.

Jos paristoja ei hävitetä oikein, nämä aineet voivat vahingoittaa ihmisten terveyttä tai ympäristöä. Suojaa luonnonvaroja ja edistä materiaalien uusiokäyttöä erottelemalla paristot muusta jätteestä ja toimittamalla ne kierrätettäväksi paikalliseen maksuttomaan paristojen palautusjärjestelmään.

Tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet)

(Jätteiden lajittelua käyttävät maat)

Oheinen merkintä tuotteessa, lisävarusteissa tai käyttöohjeessa merkitsee, että tuotetta tai lisävarusteina toimitettavia sähkölaitteita (esim. laturia, kuulokkeita tai USB kaapelia) ei saa hävittää kotitalousjätteen mukana niiden käyttöiän päätyttyä. Virheellisestä jätteenkäsittelystä ympäristölle ja terveydelle aiheutuvien haittojen välttämiseksi tuote ja lisävarusteet on eroteltava muusta jätteestä ja kierrätettävä kestävän kehityksen mukaista uusiokäyttöä varten.

Kotikäyttäjät saavat lisätietoja tuotteen ja lisävarusteiden turvallisesta kierrätyksestä ottamalla yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen.

Yrityskäyttäjien tulee ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tuotetta tai sen lisävarusteita ei saa hävittää muun kaupallisen jätteen seassa.

Lisätietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista säännösvelvoitteista, kuten REACH, WEEE ja akut on osoitteessa

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

SIKKERHETSINFORMASJON

SIKERHETSFORANSTALTNINGER

FOR Å REDUSERE FAREN FOR ELEKTRISK ST∅T, TA IKKE AV BAKDEKSLET.

INNVENDIGE DELER KAN IKKE REPARERES AV BRUKEREN. OVERLAT ALL SERVICE TIL KVALIFISERT PERSONELL.
