HW-A440 - Äänipalkki SAMSUNG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Soundbar
Brändi	Samsung
Malli	HW-A440
Mitat (L x K x S)	880 x 60 x 100 mm (ilman jalustaa)
Paino	2,0 kg
Virrankulutus	25 W (tyypillinen), 0,5 W (valmiustila)
Kaiutinkokoonpano	2.0 kanavaa
Kokonaisteho	40 W RMS
Taajuusvaste	40 Hz – 20 kHz
Liitännät	HDMI ARC, Optinen, Bluetooth 4.2, USB 2.0
Bluetooth-versio	4.2
Ääniformaatit	Dolby Digital, DTS, PCM
Äänitilat	Normaali, Surround, Peli, Yö
Seinälle asennettava	Kyllä (teline mukana)
Kaukosäädin sisältyy	Kyllä (paristojen kanssa)
Takuu	1 vuosi (rajoitettu)
Väri	Musta
Pakkauksen sisältö	Soundbar, kaukosäädin, seinäkiinnityssarja, virtajohto, optinen kaapeli, pikaopas
Erikoisominaisuudet	Adaptive Sound Lite, Pelitila, Bass Boost
Puhdistusohjeet	Pyyhi pehmeällä, kuivalla liinalla. Vältä nesteitä.

Usein kysytyt kysymykset - HW-A440 SAMSUNG

Kuinka liitän HW-A440 soundbarin televisiooni?

Käytä mukana tulevaa HDMI-kaapelia liittääksesi soundbarin HDMI ARC -portin television HDMI ARC -porttiin. Vaihtoehtoisesti voit käyttää optista kaapelia vain äänelle.

Miksi soundbarista ei tule ääntä?

Tarkista, että soundbar on päällä ja oikea tulolähde on valittu. Varmista, että television äänilähtö on asetettu tilaan 'Ulkoinen kaiutin' tai 'Äänijärjestelmä'. Jos käytät HDMI ARC:ia, ota käyttöön HDMI-CEC televisiossasi.

Kuinka nollaan Samsung HW-A440 soundbarin?

Kun soundbar on päällä, pidä kaukosäätimen Volume Down -painiketta painettuna noin 5 sekuntia, kunnes näytössä näkyy 'INT'. Pidä sitten Play/Pause -painiketta painettuna 5 sekuntia nollataksesi.

Tukeeko HW-A440 Bluetoothia?

Kyllä, se tukee Bluetooth 4.2-versiota. Paina Source-painiketta, kunnes näytössä näkyy 'BT', ja muodosta yhteys laitteestasi.

Voinko käyttää soundbaria itsenäisenä kaiuttimena ilman televisiota?

Kyllä, voit suoratoistaa musiikkia Bluetoothin kautta tai toistaa ääntä USB-muistitikulta. Liitä laite suoraan USB-porttiin tai Bluetoothilla.

Kuinka asennan HW-A440: n seinälle?

Käytä mukana tulevaa seinäkiinnitystelinettä. Kiinnitä teline seinään sopivilla ruuveilla (eivät sisälly). Liu'uta sitten soundbar telineeseen, kunnes se naksahtaa paikalleen.

Mitä äänitiloja on saatavilla?

Soundbar tarjoaa Normaali-, Surround-, Peli- ja Yö-tilat. Paina kaukosäätimen Sound Mode -painiketta vaihtaaksesi tiloja.

Kuinka puhdistan soundbarin?

Irrota soundbar pistorasiasta. Pyyhi ulkopinta pehmeällä, kuivalla liinalla. Älä käytä nesteitä tai puhdistusaineita.

Sisältääkö HW-A440 subwooferin?

Ei, tämä malli on 2.0-kanavainen soundbar ilman erillistä subwooferia. Siinä on sisäänrakennettu basson tehostus.

Mikä on Samsung HW-A440: n takuuaika?

Vakiotakuu on 1 vuosi ostopäivästä. Sitä voi jatkaa Samsungin takuuohjelman kautta.

KÄYTTÖOHJE HW-A440 SAMSUNG

EI SISÄLLÄ OSIA, JOITA KÄYTTÄJÄ VOISI KORJATA. JÄTÄ HUOLTO- JA KORJAUSTYÖT VALTUUTETUN HUOLTOLIIKKEEN TEHTÄVIKSI. Alla olevassa taulukossa ovat niiden symbolien selitykset, joita Samsung-tuotteessasi voi olla.

	MUISTUTUSSÄHKÖISKUVARAÄLÄ AVAA.
	Tämä merkki tarkoittaa, että laitteen sisällä on suurjännitettä.On vaarallista koskea millään tavoin tämän laitteen sisäosiin.
	Tämä merkki tarkoittaa, että laitteen mukana on tärkeitä käyttö- ja huolto-ohjeita.
	Luokan II laite: Tämä merkki tarkoittaa, että laite ei edellytä maadoitusta.Jos tätä symbolia ei ole virtajohdollavarustetussa tuotteessa, tuote ONKYTKETTÄVÄ luotettavasti suojamaadoitukseen.
	AC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on AC-jännite.
	DC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on DC-jännite.
	Huomio, tutustu käyttöohjeisiin: Tämä merkki tarkoittaa, että käyttäjän tulisi tutustua käyttöoppaassa oleviinturvallisuustietoihin.

MUISTUTUS

SÄHKÖISKUVARA ÄLÄ AVAA.

VAROITUS

- Tulipalon ja sähköiskun vaaran vähentämiseksi älä altista laitetta sateelle tai kosteudelle.

MUISTUTUS

• SÄHKÖISKUN VÄLTTÄMISEKSI LAITA PISTOKKEEN LEVEÄ PISTOTULPPA LEVEÄÄN KOLOON, TYÖNNÄ PISTOKE POHJAAN.
• Tämän laitteen saa kytkeä vain maadoitettuun pistorasiaan.
• Jos laite täytyy saada irti sähköverkosta, pistoke täytyy irrottaa pistorasiasta, joten pistokkeen tulisi olla paikassa, jossa siihen pääsee helposti käsiksi.
• Laitetta ei saa altistaa tippuvalle tai roiskuvalle vedelle. Älä aseta vedellä täytettyjä esineitä, kuten maljakkoja, laitteen päälle.
• Laitteen virta kytketään täysin pois päältä irrottamalla virtajohto seinän pistorasiasta. Tämän vuoksi virtajohdon on oltava aina helposti saatavilla.

TURVAOHJEET

1. Varmista, että käytettävä verkkovirta vastaa laitteen alaosan arvotarrassa mainittua käyttöjännitevaatimusta. Aseta laite soveltuvalle alustalle (kaluste) vaakatasoon siten, että sen ympärille jää riittävästi tilaa ilmanvaihdolle 7 - 10 cm. Varmista, että ilmanvaihtoaukkoja ei ole peitetty tai tukittu. Älä aseta laitetta kaiuttimien tai muiden mahdollisesti kuumenevien laitteiden päälle. Tämä laite on suunniteltu jatkuvaan käyttöön. Voit kytkeä virran täysin pois yksiköstä kytkemällä virtajohdon irti pistorasiasta. Kytke virta pois täysin, jos jätät yksikön käyttämättömään tilaan pitkäksi aikaa.
2. Irrota virtajohto pistorasiasta ukkosella. Salamaniskun aikaansaama jännitepiikki voi vahingoittaa laitetta.
3. Älä jätä laitetta suoraan auringonvaloon tai muiden lämmönlähteiden lähelle. Tämä voi johtaa laitteen ylikuumentumiseen ja toimintahäiriöön.
4. Älä altista laitetta kosteudelle (esim. maljakot), kuumuudelle (esim. takka) tai voimakkaita sähkö- tai magneettikenttiä aiheuttaville laitteille. Irrota virtajohto pistorasiasta, jos laitteeseen tulee toimintahäiriö. Tätä laitetta ei ole tarkoitettu teollisuuskäyttöön. Laite on tarkoitettu vain henkilökohtaiseen käyttöön.

Laitteeseen voi tiivistyä kosteutta, jos laitetta tai levyä on säilytetty kylmässä. Jos siirrät laitteen paikasta toiseen talviaikaan, odota ennen käyttöä, että laite lämpenee huoneenlämpöiseksi noin 2 tunnissa.

1. Tässä laitteessa käytetään paristoja, joiden sisältämät kemikaalit ovat vahingollisia luonnolle. Paristoja ei tule hävittää tavallisen kotitalousjätteen mukana. Akkuja ja paristoja ei saa heittää tuleen. Älä aiheuta oikosulkua tai ylikuumenemista paristoihin tai pura niitä. MUISTUTUS: Jos akku tai paristo vaihdetaan väärin, on olemassa räjähdyksen vaara. Vaihda akut ja paristot vain samanlaisiin tai vastaavantyyppisiin akkuihin ja paristoihin.

Käyttöoppaassa on kaksi osaa: yksinkertainen, paperimuotoinen KÄYTTÖOPAS ja yksityiskohtainen, ladattavissa oleva TÄYDELLINEN KÄYTTÖOPAS.

Tässä oppaassa on kuvattu turvallisuusvaroitukset, tuotteen asennus, osat, liitännät ja tekniset tiedot.

Saat TÄYDELLINEN KÄYTTÖOPAS Samsungin online-asiakastukikeskuksesta skannaamalla QR-koodin. Voit tarkastella käyttöopasta tietokoneessa tai mobiililaitteessa lataamalla käyttöoppaan asiakirjamuodossa Samsungin sivustosta. (http://www.samsung.com/support)

Ulkoasua ja teknisiä ominaisuuksia voidaan muuttaa ilman erillistä ilmoitusta.

SISÄLTÖ

01 Osien tarkistaminen 2

Paristojen asettaminen kaukosäättimeen ennen käyttöä (AA-paristo X 2)

02 Laitteen yleiskuvaus 3

Soundbar-laitteen etupaneeli/yläpaneeli 3 Soundbar-laitteen alapaneeli 4

03 Soundbar-laitteen yhdistäminen 5

Virran liittäminen ____ 5

Kytke Soundbar-laite bassokaiuttimeen 6

• Bassokaiuttimen ja Soundbar-laitteen automaattinen yhdistäminen ____ 6
• Bassokaiuttimen yhdistäminen manuaalisesti, jos automaattinen yhdistäminen epäonnistuu ____ 7

SWA-9100S (myydään erikseen) -laitteen yhdistäminen Soundbar-laitteeseen

04 Yhdistäminen TV:hen 11

Vaihtoehto 1. Kytkeminen kaapelilla ____ 11 – Kytkeminen optisella kaapelilla ____ 11

Vaihtoehto 2. Yhdistäminen langattomasti ____ 12 – TV:n yhdistäminen Bluetooth-yhteydellä ____ 12

05 Ulkoisen laitteen yhdistäminen 14

Kytkeminen optisella kaapelilla ____ 14

06 USB-tallennuslaitteen kytkeminen 15

07 Mobiililaitteen yhdistäminen 17

Yhdistäminen Bluetooth-yhteydellä ____ 17

08 Kaukosäätimen käyttäminen 20

Kaukolaukaisimen käyttö ____ 20

Soundbar-laitteen äänenvoimakkuuden säätäminen television kaukosäätimellä 23

Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa) ____ 24

Eri äänitehostetilojen lähtösignaalitiedot ____ 24

09 Seinätelineen asentaminen 25

Varotoimia asennukseen ____ 25

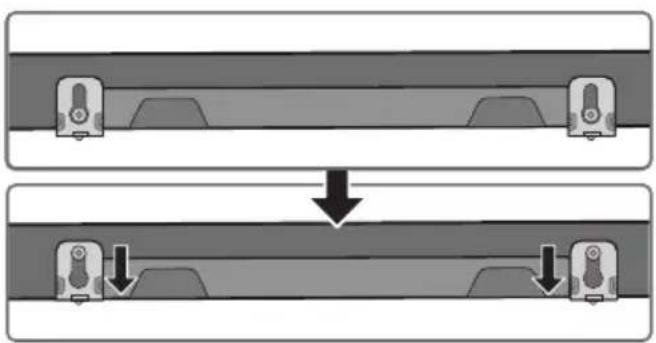

Seinäkiinnitysosat ____ 25

10 Soundbar-laitteen sijoittaminen TV:n jalustaan 27

11 Ohjelmiston päivittäminen 28

Päivitysprosessi 28

Jos UPDATE -tekstiä ei tule näyttöön 29

12 Vianmääritys 30

13 lisenssillä 31

14 Avoimen lähdekielen lisenssi-ilmoitus 32

15 Tärkeä huoltohuomautus 32

16 Tekniset tiedot ja lisätietoja 33

Tiedot 33

01 OSIEN TARKISTAMINEN

• Katso tietoja virtalähteestä ja virrankulutuksesta tuotteeseen kiinnitetystä merkintätarrasta. (Tarra: Soundbar-päälaitteen alapuoli)
• Jos haluat ostaa lisäosia tai valinnaisia kaapeleita, ota yhteys Samsung-huoltokeskukseen tai Samsung-asiakaspalveluun.
• Lisävarusteiden ulkonäkö voi erota hieman yläpuolella olevista kuvista.

Paristojen asettaminen kaukosäättimeen ennen käyttöä (AA-paristo X 2)

Liu'uta takakantta nuolen suuntaan, kunnes se irtoaa kokonaan. Aseta lokeroon 2 AA-alkaliparistoa (1,5 V) suunnattuina niin, että niiden napaisuus on oikein. Työnnä takakansi takaisin paikalleen.

1	NäyttöNäyttää tuotteen tilan ja nykyisen toiminnan.
2	(Virta) -painikeKytkee ja katkaisee virran.Auto Power Down-toimintoLaite sammuu automaattisesti seuraavissa tilanteissa.- D.IN-/BT-/USB-tila: Jos äänisignaalia ei ole 18 minuuttiin.
3	-(Äänenvoimakkuus) -painikeSäätää äänenvoimakkuutta.Kun äänenvoimakkuutta säädetään, se näkyy Soundbar-laitteen etupaneelin näytössä.
4	(Lähde) -painikeValitse ohjelmalähdetilan.
	Ohjelmalähdetila Näyttö
	Optinen digitaalinen tuloliitäntä D.IN
	BLUETOOTH-tila BT
	USB-tila USB
	Voit ottaa BT PAIRING -tilan käyttöön vaihtamalla ohjelmalähteeksi BT-tilan ja pitämällä painettuna (Lähde) -painiketta yli 5 sekuntia.

• Virtanäppäin toimii 4–6 sekunnin kuluttua virtajohdon kytkemisestä.
• Kun kytket laitteen virran päälle, laite on valmis äänentoistoon n. 4-5 sekunnin kuluttua.
• Jos haluat kuunnella ääntä vain Soundbarista, sinun on kytkettävä TV:n kaiuttimet pois päältä TV:si Ääniasetukset -valikosta. Katso ohjeita television käyttöoppaasta.

Soundbar-laitteen alapaneeli

1	DIGITAL AUDIO IN (OPTICAL)Kytke ulkoisen laitteen digitaalinen (optinen) lähtöliitäntä tähän.

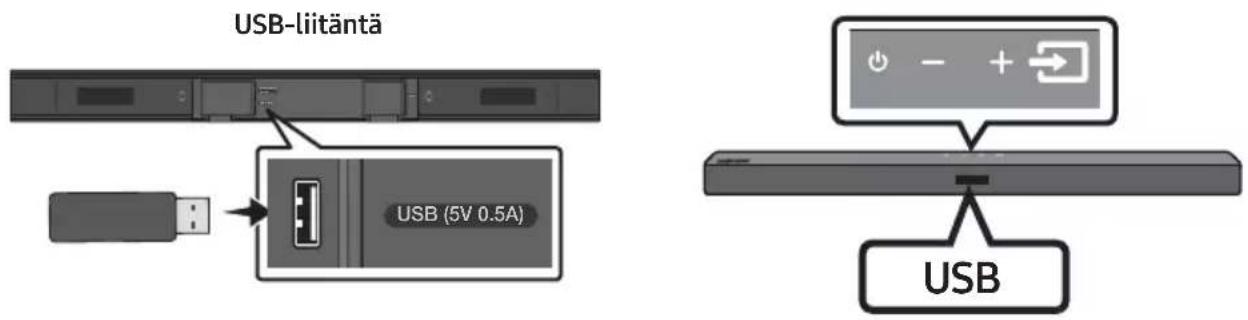

2	USB (5V 0.5A)Kytke USB-laite tähän, kun haluat toistaa USB-laitteessa olevia musiikkitiedostoja Soundbar-laitteen kautta.
3	POWERYhdistä Soundbar-laitteen virtajohto.

• Kun irrotat virtajohdon pistorasiasta, vedä pistokkeesta. Älä vedä kaapelista.
• Älä liitä tätä laitetta tai muita laitteita pistorasiaan, ennen kuin kaikki laitteiden väliset liitännät on tehty.

03 SOUNDBAR-LAITTEEN YHDISTÄMINEN

Virran liittäminen

Kytke laitteet pistorasiaan virransyötön osilla seuraavassa järjestyksessä:

1. Kytke virtajohto bassokaiuttimeen.
2. Kytke virtajohto Soundbar-laitteeseen.

- Lisätietoja tarvittavasta sähkövirrasta ja virrankulutuksesta on tuotteeseen kiinnitetyssä tarrassa. (Tarra: Soundbar-päälaitteen alapuoli)

Kytke Soundbar-laite bassokaiuttimeen

Kun bassokaiutin on yhdistetty, bassotoisto on täyteläistä.

Bassokaiuttimen ja Soundbar-laitteen automaattinen yhdistäminen

Kun olet kytkenyt virtakaapelin Soundbar-laitteeseen ja bassokaiuttimeen ja kytket virran, bassokaiutin yhdistetään automaattisesti Soundbar-laitteeseen.

- Kun laiteparin muodostus on valmis, bassokaiuttimen takaosassa oleva sininen merkkivalo syttyy.

Bassokaiuttimen takaosan merkkivalot

Merkkivalo Tila Kuvaus		Toimenpide
Sininen	Palaa	Yhteys muodostettu (normaali toiminta)	-
	Vilkkuu	Uutta yhteyttä muodostetaan	Varmista, että Soundbar-päälaitteeseen kytketty virtakaapeli on kytketty oikein tai odota noin 5 minuuttia. Jos vilkkuminen jatkuu, kokeile yhdistää bassokaiutin manuaalisesti. Katso sivua 7.
Punainen Palaa		Valmiustila (Soundbar-päälaitteen ollessa sammutettuna)	Varmista, että Soundbar-päälaitteen virtakaapeli on kytketty oikein.
		Yhteys katkennut	Muodosta yhteys uudelleen. Katso yhteyden manuaalisen muodostamisen ohjeet sivulla 7.
Punainen ja sininen	Vilkkuu	Toimintahäiriö	Katso Samsungin huoltokeskuksen yhteystiedot käyttöoppaasta.

Bassokaiuttimen yhdistäminen manuaalisesti, jos automaattinen yhdistäminen epäonnistuu

Ennen seuraavien manuaalista yhdistämistä koskevien ohjeiden noudattamista:

• Varmista, että Soundbar-laitteen ja bassokaiuttimen virtakaapeli on kytketty oikein. • Varmista, että Soundbar-laitteeseen on kytketty virta.

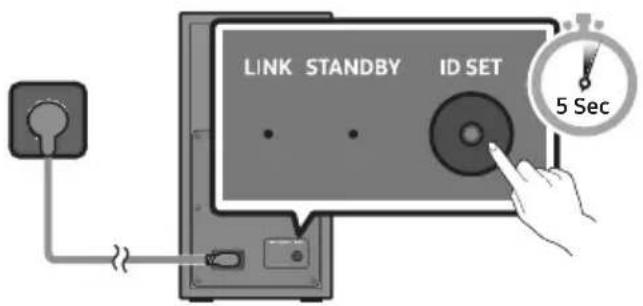

• Pidä bassokaiuttimen takaosan ID SET -painiketta painettuna vähintään 5 sekuntia.

- Punainen merkkivalo bassokaiuttimen takaosassa sammuu ja sininen merkkivalo vilkkuu.

1. Pidä kaukosäätimen Ylös-näppäintä painettuna vähintään 5 sekuntia.
2. ID SET -viesti näkyy Soundbar-laitteen näytössä hetken ja katoaa sitten.
3. Soundbar-laite käynnistyy automaattisesti, kun ID SET -toiminto on valmis.

1. Tarkista, palaako LINK-merkkivalo sinisenä vilkkumatta (yhteys muodostettu).

LINK-merkkivalo lakkaa vilkkumasta ja palaa jatkuvasti sinisenä, kun Soundbar-laitteen ja langattoman bassokaiuttimen välinen yhteys on muodostettu.

HUOMAUTUKSIA

• Älä liitä tämän laitteen virtajohtoa tai TV:tä pistorasiaan, ennen kuin kaikki laitteiden väliset liitännät on tehty.
• Varmista ennen tämän laitteen siirtämistä tai asentamista, että virta on katkaistu ja virtajohto irrotettu.
• Jos päälaitteen virta katkaistaan, langaton bassokaiutin siirtyy valmiustilaan ja takaosan STANDBY-merkkivalo vilkkuu ensin sinisenä useita kertoja ja jää sitten palamaan punaisena.
• Jos käytät Soundbar-laitteen lähellä toista laitetta, joka käyttää samaa taajuutta (5,8 GHz) kuin Soundbar-laite, häiriöt voivat aiheuttaa ääneen katkoja.
• Päälaitteen langattoman signaalin enimmäistoimintaetäisyys on noin 10 metriä, mutta se voi vaihdella käyttöympäristön mukaan. Jos päälaiteen ja langattoman bassokaiuttimen välissä on teräsbetoni- tai metalliseinä, järjestelmä ei ehkä toimi lainkaan, koska langaton signaali ei läpäise metallia.

VAROTOIMIA

• Langattoman signaalin vastaanottoantennit ovat langattoman bassokaiuttimen sisällä. Suojaa laitteet vedeltä ja kosteudelta.
• Parhaan kuuntelunautinnon saavuttamiseksi varmista, että langatonta bassokaiutinta tai langatonta vastaanotinmoduulia (myydään erikseen) ympäröivällä alueella ei ole mitään esteitä.

SWA-9100S (myydään erikseen) -laitteen yhdistäminen Soundbar-laitteeseen

Laajenna aitoon langattomaan tilaäänentoistoon yhdistämällä Samsungin langaton takakaiutinsarja (SWA-9100S, myydään erikseen) Soundbar-laitteeseen.

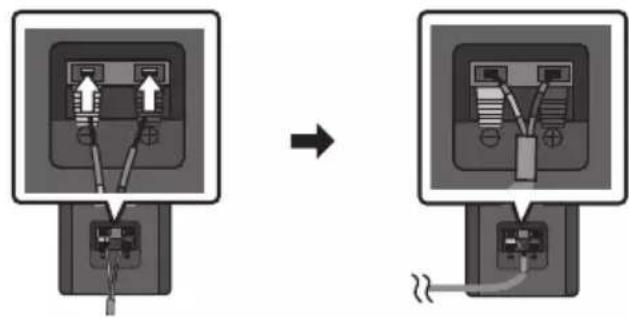

1. Yhdistä langaton vastaanotinmoduuli 2 tilaäänikaiuttimeen.

- Kun liität kaiutinkaapelin, liitä ydinjohdin kaiuttimeen.

- Kaiutinkaapelit on värikoodattu.

1. Tarkista vastaanotinmoduulin valmiustilan tila, kun olet kytkenyt moduulin pistorasiaan.

- Langattoman vastaanotinmoduulin LINK-merkkivalo (sininen merkkivalo) vilkkuu. Jos merkkivalo ei vilku, paina langattoman vastaanotinmoduulin takaosan ID SET -painiketta kynänkärjellä 5–6 sekuntia, kunnes LINK-merkkivalo vilkkuu (sinisenä). Lisätietoja merkkivalosta on SWA-9100S-laitteen käyttöoppaassa.

1. Pidä kaukosäätimen Ylös-näppäintä painettuna vähintään 5 sekuntia.
2. ID SET -viesti näkyy Soundbar-laitteen näytössä hetken ja katoaa sitten.
3. Soundbar-laite käynnistyy automaattisesti, kun ID SET -toiminto on valmis.

MUISTUTUS

- Jos Soundbar-laite toistaa musiikkia, kun se muodostaa yhteyden SWA-9100S-laitteeseen, bassokaiuttimen äänessä voi olla katkoja yhteyden muodostamisen lopussa.

1. Tarkista, palaako LINK-merkkivalo sinisenä vilkkumatta (yhteys muodostettu).

LINK-merkkivalo lakkaa vilkkumasta ja palaa jatkuvasti sinisenä, kun Soundbar-laitteen ja langattoman vastaanotinmoduulin välinen yhteys on muodostettu.

1. Jos yhteyttä SWA-9100S-laitteeseen ei ole muodostettu, toista menettely vaiheesta 2 alkaen.

04 YHDISTÄMINEN TV:HEN

Voit kuunnella TV:n ääntä Soundbar-laitteen kautta langallisella tai langattomalla yhteydellä.

- Kun Soundbar-laite on yhdistetty tiettyihin Samsung-televisioihin, Soundbar-laitetta voidaan ohjata TV:n kaukosäätimellä.

- Tämä toiminto on tuettu Samsung Smart TV -televisioissa, jotka ovat tulleet myyntiin vuonna 2017 tai myöhemmin ja jotka tukevat Bluetooth-toimintoa, kun Soundbar-laite yhdistetään TV:hen optisella kaapelilla.

- Tämän toiminnon avulla voit myös säätää äänentoistoa, muuttaa eri asetuksia, säätää äänenvoimakkuutta ja mykistää äänen.

Vaihtoehto 1. Kytkeminen kaapelilla

Kun lähetyssignaali on Dolby Digital -signaali ja TV:n "Digitaalinen äänilähtömuoto" -asetuksena on PCM, on suositeltavaa vaihtaa asetukseksi Dolby Digital. Kun asetus on vaihdettu, äänenlaatu on parempi. (TV:n valmistajan mukaan voi olla, että TV:n valikossa on käytetty eri sanoja sanojen Dolby Digital ja PCM sijaan.)

Kytkeminen optisella kaapelilla

Tarkistuslista ennen kytkemistä

- Kun käytät optista kaapelia ja liitäntöjen suojakannet ovat paikoillaan, muista irrottaa suojakannet.

1. Liitä Soundbar-laitteen DIGITAL AUDIO IN (OPTICAL) -liitäntä TV:n OPTICAL OUT -liitäntään digitaalisella optisella kaapelilla.
2. Paina yläpaneelin tai kaukosäätimen → (Lähde) -painiketta ja valitse sitten D.IN -tila.

Vaihtoehto 2. Yhdistäminen langattomasti

TV:n yhdistäminen Bluetooth-yhteydellä

Kun TV on yhdistetty Bluetooth-yhteydellä, voit kuunnella stereoääntä ilman kaapeleita.

- Vain yksi TV voidaan yhdistää kerrallaan.

Yhteyden muodostaminen ensimmäisen kerran

1. Siirry BT PAIRING-tilaan painamalla kaukosäätimen ✝ PAIR-painiketta.

(TAI) a. Paina → (Lähde) -painiketta yläpaneelissa ja valitse sitten BT.

BT muuttuu muutaman sekunnin kuluttua automaattisesti muotoon BT PAIRING tai muuttuu muotoon BT READY, jos yhteystietue on olemassa.

b. Kun BT READY on näkyvissä, pidä Soundbar-laitteen yläpaneelin (Lähde) -painiketta painettuna yli 5 sekuntia, kunnes BT PAIRING tulee näkyviin.

1. Valitse Bluetooth-tila TV:ssä. (Katso lisätietoja TV:n käyttöoppaasta.)
2. Valitse [AV] Samsung Soundbar A4-Series TV:n kuvaruudun luettelosta. Käytettävissä olevan Soundbar-laitteen vieressä on teksti Need Pairing tai Paired TV:n kuvaruudun luettelossa. Kun haluat muodostaa yhteyden Soundbar-laitteeseen, valitse viesti ja muodosta yhteys.

- Kun TV on yhdistetty, teksti [TV:n nimi] → BT näkyy Soundbar-laitteen etupaneelin näytössä.

1. Voit nyt kuunnella TV:n ääntä Soundbar-laitteen kautta.

Jos yhteyden muodostaminen laitteeseen epäonnistuu

• Jos luettelossa näkyy aiemmin yhdistetty Soundbar-laite (esimerkiksi [AV] Samsung Soundbar A4-Series), poista se.
• Toista sitten vaiheet 1–3.

HUOMAUTUS

- Kun olet yhdistänyt Soundbar-laitteen TV:hen ensimmäisen kerran, voit muodostaa yhteyden uudelleen BT READY -tilan avulla.

Soundbar-laitteen ja TV:n yhteyden katkaiseminen

Paina yläpaneelin tai kaukosäätimen (Lähde) -painiketta ja valitse sitten mikä tahansa muu tila kuin BT.

• Yhteyden katkaiseminen kestää jonkin aikaa, koska TV:n on saatava vastaus Soundbar-laitteelta. (Tarvittava aika voi vaihdella TV:n mallin mukaan.)
• Voit peruuttaa Soundbar-laitteen ja television välisen automaattisen Bluetooth-yhteyden pitämällä kaukosäätimen Vasemmalle-näppäintä painettuna 5 sekuntia Soundbar-laitteen ollessa BT READY -tilassa. (Vaihtokytkin: käytössä → ei käytössä)

Erot BT READY -tilan ja BT PAIRING -tilan välillä

• BT READY: Tässä tilassa voit etsiä aiemmin yhdistetyt TV:t tai yhdistää aiemmin yhdistetyn mobiililaitteen Soundbar-laitteeseen.
• BT PAIRING: Tässä tilassa voit yhdistää uuden laitteen Soundbar-laitteeseen. (Paina kaukosäätimen ✝ PAIR -painiketta tai pidä Soundbar-laitteen yläosan 📄 (Lähde) -painiketta painettuna yli 5 sekuntia Soundbar-laitteen ollessa BT-tilassa.)

HUOMAUTUKSIA

• Jos sinulta kysytään PIN-koodia, kun yhdistät Bluetooth-laitetta, syötä <0000>.
• Bluetooth-yhteystilassa Bluetooth-yhteys katkeaa, jos Soundbar-laitteen ja Bluetooth-laitteen välinen yhteys on pidempi kuin 10 metriä.
• Soundbar-laite sammuu automaattisesti, kun laite on ollut valmiustilassa 18 minuuttia.
• Soundbar-laite ei ehkä suorita Bluetooth-hakua tai muodosta yhteyttä oikein,
• jos Soundbar-laitteen ympärillä on voimakas sähkökenttä. – jos vähintään kaksi Bluetooth-laitetta yhdistetään samanaikaisesti Soundbar-laitteeseen. – jos Bluetooth-laite sammutetaan, se ei ole oikeassa paikassa tai siinä ilmenee toimintahäiriö.

- Elektroniset laitteet voivat aiheuttaa radiohäiriöitä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattomat LAN-laitteet jne.

05 ULKOISEN LAITTEEN YHDISTÄMINEN

Voit kuunnella ulkoisen laitteen ääntä Soundbar-laitteen kautta yhdistämällä ulkoisen laitteen langallisella yhteydellä tai Bluetooth-yhteydellä.

Kytkeminen optisella kaapelilla

1. Liitä päälaitteen DIGITAL AUDIO IN (OPTICAL) -liitäntä lähdelaitteen OPTICAL OUT -liitäntään digitaalisella optisella kaapelilla.
2. Valitse D.IN -tila painamalla yläpaneelin tai kaukosäätimen → (Lähde) -painiketta.

06 USB-TALLENNUSLAITTEEN KYTKEMINEN

Voit toistaa USB-tallennuslaitteissa olevia musiikkitiedostoja Soundbar-laitteen kautta.

1. Kytke USB-laite tuotteen alaosan USB-porttiin.
2. Paina yläpaneelin tai kaukosäätimen (Lähde) -painiketta ja valitse sitten USB.
3. USB näkyy näytössä.
4. Toista USB-tallennuslaitteessa olevia musiikkitiedostoja Soundbar-laitteen kautta.

- Soundbar-laite sammuu automaattisesti (Auto Power Down), jos mitään USB-laitetta ei kytketä yli 18 minuutin kuluessa.

Yhteensopivuusluettelo

Tiedostotunniste Koodekki Näytteenottotaajuus Bittinopeus
*.mp3 MPEG 1 Layer2	32kHz ~ 48kHz 32 ~ 320kbps
	MPEG 1 Layer3 32kHz ~ 48kHz 32 ~ 320kbps
	MPEG 2 Layer3 16kHz ~ 24kHz 8 ~ 160kbps
	MPEG 2.5 Layer3 8kHz ~ 12kHz 8 ~ 160kbps
*.wma	WMA7/8/9/STD	8kHz ~ 48kHz	32 ~ 320kbps
*.aac	AAC	8kHz ~ 96kHz	< 1728kbps
	AAC-LC
	HE-AAC
*.ogg	Vorbis-koodekki	(8, 16, 22.05, 32, 44.1, 48)kHz	ei tuettu ogg:1. lohkon koko 0 < 256, lohkon koko 0 > 10242. lohkon koko 1 < 512, lohkon koko 1 > 40963. koodikirjalaskuri > 644. koodikirjan merkintä > 6405. alarajalaskuri > 26. alarajatyppi 07. jäännöslaskuri > 28. mitta != 29. määrityslaskuri > 210. tilalaskuri > 211. jäännöstyyppi != kanavan numero
*.flac	-	8kHz ~ 192kHz	< 5Mbps
*.wav	PCM/LPCM/IMA_ADPCM/MPEG/MULAW	8kHz ~ 192kHz < 5Mbps
*.AIFF	Pakkaustyyppi: alwa, ulaw, sowt	(8, 16, 22.05, 32, 44.1, 48, 96, 192)kHz, ≤ 2 kanavaa	< 5Mbps

• Jos USB-laitteeseen on tallennettu liikaa kansioita (noin 256) ja tiedostoja (noin 999), Soundbar-laitteelta voi kestää jonkin aikaa lukea tiedostot ja aloittaa niiden toisto.
• USB-tallennuslaitteiden liitännöissä tuetaan vain FAT 32 -tyyppistä USB-muotoa.

07 MOBIILILAITTEEN YHDISTÄMINEN

Yhdistäminen Bluetooth-yhteydellä

Kun mobiililaite on yhdistetty Bluetooth-yhteydellä, voit kuunnella stereoääntä ilman kaapeleita.

- Vain yksi Bluetooth-laite voidaan yhdistää kerrallaan.

Yhteyden muodostaminen ensimmäisen kerran

1. Siirry BT PAIRING-tilaan painamalla kaukosäätimen ✝ PAIR-painiketta.

(TAI) a. Paina (Lähde) -painiketta yläpaneelissa ja valitse sitten BT.

BT muuttuu muutaman sekunnin kuluttua automaattisesti muotoon BT PAIRING tai muuttuu muotoon BT READY, jos yhteystietue on olemassa.

b. Kun BT READY on näkyvissä, pidä Soundbar-laitteen yläpaneelin (Lähde) -painiketta painettuna yli 5 sekuntia, kunnes BT PAIRING tulee näkyviin.

1. Valitse [AV] Samsung Soundbar A4-Series luettelosta.

- Kun Soundbar-laite on yhdistetty Bluetooth-laitteeseen, teksti [Bluetooth-laitteen nimi] → BT näkyy etupaneelin näytössä.

1. Toista Bluetooth-yhteydellä yhdistetyssä laitteessa olevia musiikkitiedostoja Soundbar-laitteen kautta.

Jos yhteyden muodostaminen laitteeseen epäonnistuu

- Jos luettelossa näkyy aiemmin yhdistetty Soundbar-laite (esimerkiksi [AV] Samsung Soundbar A4-Series), poista se.

• Toista sitten vaiheet 1 ja 2.

HUOMAUTUS

- Kun olet yhdistänyt Soundbar-laitteen mobiililaitteen ensimmäisen kerran, voit muodostaa yhteyden uudelleen BT READY -tilan avulla.

Erot BT READY -tilan ja BT PAIRING -tilan välillä

• BT READY : Tässä tilassa voit etsiä aiemmin yhdistetyt TV:t tai yhdistää aiemmin yhdistetyn mobiililaitteen Soundbar-laitteeseen.
• BT PAIRING : Tässä tilassa voit yhdistää uuden laitteen Soundbar-laitteeseen. (Paina kaukosäätimen ✝ PAIR -painiketta tai pidä Soundbar-laitteen yläosan ➞ (Lähde) -painiketta painettuna yli 5 sekuntia Soundbar-laitteen ollessa BT-tilassa.)

HUOMAUTUKSIA

• Jos sinulta kysytään PIN-koodia, kun yhdistät Bluetooth-laitetta, syötä <0000>.
• Bluetooth-yhteystilassa Bluetooth-yhteys katkeaa, jos Soundbar-laitteen ja Bluetooth-laitteen välinen yhteys on pidempi kuin 10 metriä.
• Soundbar-laite sammuu automaattisesti, kun laite on ollut valmiustilassa 18 minuuttia.

- Soundbar-laite ei ehkä suorita Bluetooth-hakua tai muodosta yhteyttä oikein, - jos Soundbar-laitteen ympärillä on voimakas sähkökenttä. - jos useita Bluetooth-laitteita yhdistetään samanaikaisesti Soundbar-laitteeseen. - jos Bluetooth-laite on sammutetaan, se ei ole oikeassa paikassa tai siinä ilmenee toimintahäiriö.

• Elektroniset laitteet voivat aiheuttaa radiohäiriötä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattomat LAN-laitteet jne. • Soundbar tukee SBC-tietoa (44,1 kHz, 48 kHz).

- Muodosta yhteys vain Bluetooth-laitteeseen, joka tukee A2DP (AV) -toimintoa.

- Et voi yhdistää Soundbaria Bluetooth-laitteeseen, joka tukee vain HF (Hands Free) -toimintoa.

- Kun olet yhdistänyt Soundbarin Bluetooth-laitteeseen, voit vaihtaa Soundbarin automaattisesti BT-tilaan valitsemalla [AV] Samsung Soundbar A4-Series laitteen haettujen laitteiden luettelosta. - Käytettävissä vain, jos Soundbar on lueteltu Bluetooth-laitteen yhdistettyjen laitteiden listalla. (Bluetooth-laitteen ja Soundbarin on oltava yhdistetty vähintään kerran.)

• Soundbar näkyy Bluetooth-laitteen haettujen laitteiden luettelossa vain, jos Soundbar näyttää viestin BT READY.
• Soundbar-laitetta ei voi liittää toisen Bluetooth-laitteen pariksi, jos se on jo Bluetooth-tilassa ja liitetty jonkin Bluetooth-laitteen pariksi.

Bluetooth Power Käytössä (SOUND MODE)

Jos aiemmin pariksi liitetty Bluetooth-laite yrittää muodostaa laiteparin Soundbar-laitteen kanssa, kun Bluetooth Power Käytössä -toiminto on poissa käytöstä, Soundbar-laite käynnistyy automaattisesti.

1. Pidä kaukosäätimen SOUND MODE -painiketta painettuna yli 5 sekuntia, kun Soundbar-laite on käynnissä.
2. ON-BLUETOOTH POWER -teksti näkyy Soundbar-laitteen näytössä.

Mobiililaitteen ja Soundbar-laitteen välisen yhteyden katkaiseminen

Voit katkaista Bluetooth-laitteen ja Soundbar -järjestelmän yhteyden. Lisätietoja on Bluetooth-laitteen käyttöoppaassa.

• Soundbar -järjestelmän yhteys katkaistaan.
• Kun Soundbar-laitteen yhteys Bluetooth-laitteeseen on katkaistu, Soundbar-laitteen etupaneelin näytössä näkyy teksti BT DISCONNECTED.

Soundbar-laitteen ja Bluetooth-laitteen yhteyden katkaiseminen

Paina yläpaneelin tai kaukosäätimen (Lähde) -painiketta ja valitse sitten mikä tahansa muu tila kuin BT.

• Yhteyden katkaiseminen kestää jonkin aikaa, koska Bluetooth-laitteen on saatava vastaus Soundbar-laitteelta. (Yhteyden katkaisemiseen kuluva aika voi vaihdella Bluetooth-laitteen mukaan.)
• Kun Soundbar-laitteen yhteys Bluetooth-laitteeseen on katkaistu, Soundbar-laitteen etupaneelin näytössä näkyy teksti BT DISCONNECTED.

HUOMAUTUKSIA

• Bluetooth-yhteys katkeaa Bluetooth-yhteystilassa, jos Soundbar-järjestelmän ja Bluetooth-laitteen välinen etäisyys ylittää 10 metriä.
• Soundbar-järjestelmä kytkeytyy automaattisesti pois päältä 18 minuutin kuluttua Valmis-tilassa.

Lisätietoja Bluetoothista

Bluetooth-tekniikan avulla Bluetooth-yhteensopivat laitteet voivat olla helposti yhteydessä toisiinsa lyhyen kantaman langattoman yhteyden kautta.

- Bluetooth-laite voi aiheuttaa häiriöitä tai toimintavian käytöstä riippuen:

• Ruumiinosa koskettaa Bluetooth-laitteen tai Soundbar-järjestelmän lähetin- ja vastaanotinjärjestelmää. – Sähköinen vaihtelu, joka aiheutuu seinän, kulman tai sermin aiheuttamasta häiriöstä.

- Sähköhäiriö samaa taajuuskaistaa käyttävistä laitteista, kuten lääketieteellisistä laitteista, mikroaaltouunista tai langattomasta lähiverkosta.

• Yhdistä Soundbar Bluetooth-laitteeseen pitäen laitteet lähellä toisiaan.
• Mitä pidempi matka Soundbar-järjestelmän ja Bluetooth-laitteen välillä on, sitä huonompi yhteys on. Jos etäisyys ylittää Bluetoothin toimintasäteen, yhteys katkeaa.
• Alueilla, joissa yhteyden laatu on heikko, Bluetooth-yhteys ei välttämättä toimi kunnolla.
• Bluetooth-yhteys toimii vain lähellä laitetta. Yhteys katkeaa automaattisesti, jos välimatka kasvaa tätä suuremmaksi. Tälläkin etäisyydellä äänenlaatu voi heikentyä, jos laitteiden välissä on seiniä tai ovia.
• Tämä langaton laite voi toiminnassa olleessaan aiheuttaa sähköisiä häiriöitä.

08 KAUKOSÄÄTIMEN KÄYTTÄMINEN

Kaukolaukaisimen käyttö

1	Virta	Käynnistää ja sammuttaa Soundbar-laitteen.
2	Lähde	Painamalla tätä voit valita Soundbar-laitteeseen yhdistetyn ohjelmalähteen.
3	Mykistys	Voit mykistää äänen painamalla 📋 (Mykistys) painiketta.Voit poistaa mykistyksen painamalla sitä uudelleen.
4	SOUND MODE	Painamalla painiketta voit selata käytettävissä olevia äänitiloja: STANDARD, SURROUND SOUND tai BASS BOOST.- STANDARDToistaa alkuperäisen äänen.- SURROUND SOUNDTarjoaa tavallista laajemman äänikentän.- BASS BOOSTÄänikenttätila, jossa on korostettu bassoa.• DRC (Dynamic Range Control)Voit käyttää Dolby Digital -äänendynamiikka-alueen rajoitusta. Pidä SOUND MODE -painiketta yli 5 sekuntia painettunaSoundbar-laitteen virran ollessakatkaistuna, kun haluat ottaa DRC (Dynamic Range Control) -toiminnon käyttöön tai poistaa sen käytöstä. Kun DRC on käytössä, voimakkaita ääniä vähennetään. (Ääni voi vääristyä.)

		Bluetooth PowerTämä toiminto käynnistää Soundbar-laitteen automaattisesti, kun aiemmin yhdistetystä TV:stä tai Bluetooth-laitteesta vastaanotetaan yhteyspyyntö.- Poista Bluetooth Power-toiminto käytöstä pitämällä SOUND MODE-painiketta painettuna yli 5 sekuntia.
5	BluetoothPAIR	Paina ✝ PAIR painiketta. Teksti BT PAIRING näkyy Soundbar-laitteen näytössä.Voit yhdistää Soundbar-laitteen uuteen Bluetooth-laitteeseen tässä tilassa valitsemalla Soundbar-laitteen Bluetooth-laitteen hakuluettelosta.
6	Toisto/tauko	Voit keskeyttää musiikkitiedoston toiston tilapäisesti painamalla ▶II-painiketta.Kun painat painiketta uudelleen, musiikkitiedoston toisto jatkuu.
7	Ylös/Alas/Vasemmalle/Oikealle	Valitse tai aseta toimintoja painamalla painikkeen kohtaa Ylös, Alas, Vasemmalle tai Oikealle.UudelleentoistoVoit käyttää uudelleentoistotoimintoa USB-tilassa painamalla Ylös-painiketta.Musiikkitiedoston ohitusVoit siirtyä seuraavan musiikkitiedoston toistoon painamalla Oikealle-painiketta. Voitsiirtyä edellisen musiikkitiedoston toistoon painamalla Vasemmalle-painiketta.ID SETSuorita ID SET-toiminto pitämällä Ylös-painiketta painettuna 5 sekuntia (kun muodostat yhteyden langattomaan bassokaiuttimeen tai langattomiin takakaiuttimiin).
8	Äänen asetus	Tätä painamalla näet asetukset TREBLE, BASS ja AUDIO SYNC järjestyksessä. Voit muuttaa haluamiasi asetuksia Ylös/Alas -painikkeilla.Kun haluat säätää diskantti- tai bassoäänten voimakkuutta, valitse (Äänen asetus) -painiketta painamalla TREBLE tai BASS ja säädä sitten äänenvoimakkuutta välillä -6-+6 painikkeilla Ylös/Alas.Voit säätää jokaisen taajuusalueen ääntä pitämällä (Äänen asetus) -painiketta painettuna noin 5 sekuntia. Alueet 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz ovat valittavissa Vasemmalle/Oikealle -painikkeilla, ja jokaista voi säätää välillä -6-+6 Ylös/Alas -painikkeilla. (Varmista, että äänitilan asetuksena on "STANDARD".)Jos TV:n kuva ja Soundbar-laitteen toistama ääni ovat epätahdistettuja, valitse (Äänen asetus) -painiketta painamalla AUDIO SYNC ja määritä sitten ääniviiveen asetukseksi 0-300 millisekuntia painikkeilla Ylös/Alas. (Ei käytettävissä USB- eikä BT-tilassa.)AUDIO SYNC on tuettu vain joissakin toiminnoissa.
9	WOOFER(BASSO)LEVEL	Voit säätää bassokaiuttimen (basso) -12 tai välille -6-+6 painamalla ylä- tai alapainiketta. Jos haluat määrittää bassokaiuttimen (basso) vaihtoehdon 0 (oletus), paina tätä painiketta.
10	VOL(Äänenvoimakkuus)	Voit säätää äänenvoimakkuutta painamalla ylä- tai alapainiketta.MykistysVoit mykistää äänen painamalla VOL -painiketta. Voit poistaa mykistyksen painamalla sitä uudelleen.

Soundbar-laitteen äänenvoimakkuuden säätäminen television kaukosäätimellä

Voit säätää Soundbar-laitteen äänenvoimakkuutta television kaukosäätimellä.

• Tätä toimintoa voidaan käyttää vain infrapunakaukosäätimillä. Bluetooth-kaukosäätimiä (kaukosäätimiä, jotka vaativat laiteparin muodostamista) ei tueta.
• Ota televisiossa käyttöön asetus Ulkoinen kaiutin, jos haluat käyttää tätä toimintoa.
• Tätä toimintoa tukevat valmistajat: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
• Sammuta Soundbar-laite.
• Paina WOOFER -painiketta 5 sekuntia.

Joka kerta, kun painat WOOFER -painiketta ylös ja pidät sitä paikallaan 5 sekuntia, tila vaihtuu seuraavassa järjestyksessä: "OFF-TV REMOTE" (oletustila), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Kaukosäätimen painike Näyttö Tila
		(oletustila)	Poista TV:n kaukosäädin käytöstä.
			Ota käyttöön Samsung-television infrapunakaukosäädin.
			Ota käyttöön muun valmistajan television infrapunakaukosäädin.

Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa)

Piilotettu painike		Viitesivu
Kaukosäätimen painike Toiminto
WOOFER (Ylös)	TV:n kaukosäätimessäKäytössä / Ei käytössä (Valmiustila)	Sivu 23
Vasemmalle	TV:n automaattinen yhdistäminenkäytössä / ei käytössä (BT-valmis)	Sivu 13
Ylös ID SET Sivu 21
[KYKA] (Äänen asetus)	7-alueinen taajuuskorjain(pidä painettuna 5 sekuntia)	Sivu 22
	Nollaa (pidä painettuna 10 sekuntia) Sivu	28
SOUND MODE	DRC ON/OFF (Valmiustila) Sivu 20
	Bluetooth Power Sivu 21

Eri äänitehostetilojen lähtösignaalitiedot

Tehoste Tulo			Lähtö
			Langaton takakaiutinsarja ei sisälly	Langaton takakaiutinsarja sisältyy
SOUND MODE	STANDARD	2.0 -kan 2.1 -kan 4.1 -kan
		5.1 -kan 2.1 -kan 4.1 -kan
	SURROUND SOUND	2.0 -kan	2.1 -kan 4.1 -kan
		5.1 -kan 2.1 -kan 4.1 -kan
	BASS BOOST	2.0 -kan	2.1 -kan 4.1 -kan
		5.1 -kan 2.1 -kan 4.1 -kan

- Samsungin langaton takakaiutinsarja on ostettavissa erikseen. Jos haluat ostaa sarjan, ota yhteys jälleenmyyjään, jolta ostit Soundbar-laitteen.

09 SEINÄTELINEEN ASENTAMINEN

Varotoimia asennukseen

• Asenna vain pystysuoralle seinälle.
• Älä asenna liian kuumaan tai kosteaan paikkaan.
• Varmista, että seinä kestää tuotteen painon. Jos ei, vahvista seinää tai valitse toinen asennuspaikka.
• Osta ja käytä kiinnitysruuveja tai ankkureita, jotka on tarkoitettu asennusseinän materiaalia varten (esimerkiksi kipsilevy, tiili tai puu). Jos mahdollista, kiinnitä ruuvit seinän pystypuihin.
• Osta seinäasennusruuveja, jotka sopivat sen seinän tyyppiin ja paksuuteen, johon haluat asentaa Soundbar-laitteen.

- Halkaisija: M5

- Pituus: Suosittelemme vähintään 35 mm:n pituutta.

• Kytke laite ulkoisiin laitteisiin asianmukaisilla kaapeleilla, ennen kuin asennat Soundbar-laitteen seinään.
• Varmista, että laitteen virta on katkaistu ja sen virtajohto irrotettu virtalähteestä, ennen kuin asennat sen. Muutoin on olemassa sähköiskun vaara.

Seinäkiinnitysosat

1. Aseta Seinäkiinnitysopas seinäpintaa vasten.
2. Seinäkiinnitysopas on asetettava vaakasuoraan asentoon.
3. Jos TV on asennettu seinälle, asenna Soundbar-laite vähintään 5 cm:n päähän TV:n alapuolelle.

1. Kohdista Seinäkiinnitysoppaan keskiviiva TV:n keskikohtaan (jos asennat Soundbar-laitteen TV:n alapuolelle) ja kiinnitä sitten Seinäkiinnitysopas seinään teipillä.

- Jos et tee asennusta TV:n alapuolelle, aseta keskiviiva asennusalueen keskikohtaan.

1. Merkitse kiinnitysruuvien paikat työntämällä kuulakärkikynän tai terävän lyijykynän kärki oppaan kummassakin päässä olevan B-TYPE -kuvan keskikohdan läpi ja irrota sitten Seinäkiinnitysopas.

1. Poraa sopivan kokoisella poranterällä seinään reikä kummankin merkinnän kohdalle.

- Jos merkinnät eivät vastaa tappien paikkoja, varmista, että asetat reikiin oikeanlaiset ankkurit, ennen kuin asennat kiinnitysruuvit. Jos käytät ankkureita, varmista, että poraamasi reiät ovat tarpeeksi suuret käyttämillesi ankkureille.

1. Työnnä ruuvi (ei mukana) jokaisen pidikeruuvin läpi ja kierrä sitten jokainen ruuvi tiukasti kiinni kiinnitysruuvin reikään.

1. Asenna 2 seinäkiinnitintä oikean suuntaisesti Soundbar-laitteen alaosaan 2:lla ruuvilla.

• Varmista asentaessasi, että seinäkiinnittimien ripustinosa on Soundbar-laitteen takana.

Soundbar-laitteen takaosa

Soundbar-laitteen oikea sivu

1. Asenna Soundbar-laite siihen kiinnitettyjen seinäkiinnittimien avulla ripustamalla seinäkiinnittimet seinässä oleviin pidikeruuveihin.

1. Liu'uta Soundbar-laitetta alaspäin alla olevan kuvan mukaan niin, että seinäkiinnittimet ovat pitävästi pidikeruuvien varassa.

- Työnnä pidikeruuvit seinäkiinnitinten leveään osaan (alaosaan) ja liu'uta sitten seinäkiinnittimet alas, niin että seinäkiinnittimet ovat tukevasti pidikeruuvien.

Sijoita Soundbar-laite TV:n jalustaan.

Kohdista kuvan mukaisesti Soundbar-laitteen keskikohta TV:n keskikohtaan ja aseta Soundbar-laite varovasti TV:n jalustaan.

Paras äänenlaatu saavutetaan asettamalla Soundbar-laite vähintään 3 cm:n päähän TV:n etuosasta.

HUOMAUTUS

- Varmista, että Soundbar-laite on asetettu tasaiselle ja vakaalle alustalle.

11 OHJELMISTON PÄIVITTÄMINEN

Samsung voi tarjota päivityksiä Soundbar-laitteen järjestelmäohjelmistoon tulevaisuudessa.

Jos päivitys tulee tarjolle, voit päivittää laiteohjelmiston kytkemällä Soundbar-laitteen USB-liitäntään USB-laitteen, johon laiteohjelmisto on tallennettu. Lisätietoja päivitystiedostojen lataamisesta on Samsung sivustossa osoitteessa (www.samsung.com→Support). Valitse sitten tuotteen tyyppi tai syötä Soundbar-laitteesi mallinumero, valitse Ohjelmisto ja sovellukset -vaihtoehto ja valitse sitten Lataukset. Huomaa, että vaihtoehtojen nimet voivat vaihdella.

Päivitysprosessi

Tärkeää: Päivitystoiminto poistaa kaikki käyttäjän määritettävät asetukset. Kirjoita muistiin omat asetuksesi, jotta niiden palauttaminen on helppoa päivityksen jälkeen. Huomaa, että laiteohjelmiston päivitys nollaa myös bassokaiutinyhteyden.

1. Liitä USB-muistitikku tietokoneen USB-porttiin. Tärkeää: Varmista, että USB-muistitikussa ei ole musiikkitiedostoja. Ne voivat aiheuttaa laiteohjelmiston päivityksen epäonnistumisen.
2. Siirry osoitteeseen (samsung.com) → valitse Anna mallinumero ja anna Soundbar-laitteen malli. Valitse oppaat ja ladattavat tiedostot ja lataa uusin ohjelmistotiedosto.
3. Tallenna ladattu ohjelmisto USB-muistitikkuun ja pura kansion pakkaus valitsemalla "Pura tänne".
4. Sammuta Soundbar-laite ja liitä ohjelmistopäivityksen sisältävä USB-muistitikku USB-porttiin.
5. Käynnistä Soundbar-laite ja siirrä lähde USB-tilaan. 3 minuutin kuluessa UPDATE -teksti tulee näyttöön ja päivitys alkaa.
6. Kun päivitys on valmis, Soundbar-laite sammuu. Paina kaukosäätimen (Äänen asetus) -painiketta 10 sekuntia, kun Soundbar-laitteen virta on kytkettynä. "INIT" → "OK" ilmestyy näyttöön, ja Soundbar-laite käynnistyy uudelleen. Päivitys on valmis.
7. Tässä tuotteessa käytetään DUAL BOOT -toimintoa. Jos laiteohjelmistopäivitys epäonnistuu, voit päivittää laiteohjelmiston uudelleen. Soundbar-laitteen verkkovirtajohto (tai virtajohto) on kytkettävä, kun päivitystiedoston sisältävä USB-laite asetetaan laitteeseen. Päivitys käynnistetään uudelleen, ja vaikka VFD-näytössä ei näy mitään, päivitys valmistuu 2 minuutin kuluttua.
8. Palauta asetukset Soundbar-laitteessa.

Jos UPDATE -tekstiä ei tule näyttöön

1. Sammuta Soundbar-laite, irrota päivitystiedostot sisältävä USB-tallennuslaite Soundbar-laitteen USB-liitännästä ja liitä se sitten takaisin.
2. Irrota Soundbar-laitteen virtajohto, liitä se uudelleen ja käynnistä sitten Soundbar-laite.

HUOMAUTUKSIA

• Laiteohjelmiston päivitys ei ehkä toimi oikein, jos USB-tallennuslaitteeseen on tallennettu Soundbar-laitteen tukemia äänitiedostoja.
• Älä katkaise virtaa äläkä irrota USB-laitetta päivitysten ollessa käynnissä.
• Kun päivitys on valmis, Soundbar-laitteen käyttäjän määritettävät asetukset alustetaan, jolloin voit määrittää omat asetuksesi.

Suosittelemme kirjoittamaan muistiin omat asetukset, jotta niiden palauttaminen olisi helppoa päivityksen jälkeen. Huomaa, että laiteohjelmiston päivitys nollaa myös bassokaiutinyhteyden. Jos yhteyttä bassokaiuttimeen ei muodosteta uudelleen automaattisesti päivityksen jälkeen, katso sivua 6.

Jos ohjelmistopäivitys epäonnistuu, tarkista, ettei USB-muistitikku ole viallinen.

• Mac OS -käyttäjien tulisi käyttää MS-DOS (FAT) -muotoa USB-muotona.
• USB-tallennuslaitteen valmistajan mukaan voi olla, ettei päivittäminen USB-laitteen kautta ole käytettävissä.

12 VIANMÄÄRITYS

Ennen huoltoon hakeutumista, tarkista seuraavat:

Soundbar-laite ei käynnisty.

→Tarkista, että Soundbarin virtajohto on kunnolla kiinni pistorasiassa.

Soundbar-laite toimii arvaamattomasti.

→Irrota virtajohto ja kytke se sitten uudelleen. →Irrota virtajohto ulkoisesta laitteesta ja yritä uudelleen. →Jos signaali ei ole, Soundbar sammuu automaattisesti tietyn ajan kuluttua. Kytke virta päälle. (Katso ohjeet sivulta 3.)

Jos kaukosäädin ei toimi.

→Suuntaa kaukosäädin suoraan Soundbar-laitetta kohti. →Vaihda paristot uusiin.

Soundbar-laite ei toista mitään ääntä.

→Soundbarin äänenvoimakkuus on liian pieni tai äänet on mykistetty. Säädä äänenvoimakkuutta. →Kun mikä tahansa ulkoinen laite on yhdistettynä (digiboksi, Bluetooth-laite, mobiililaite jne.), säädä ulkoisen laitteen äänenvoimakkuutta. →Valitse television äänilähdöksi Soundbar. (Samsung-televisiossa voit tehdä sen valitsemalla Koti ( )→ Asetukset ( ) Ääni → Äänilähtö → valitse Soundbar) →Kaapeli voi olla löysällä Soundbar-laitteen liitännässä. Irrota kaapeli ja kytke se uudelleen. →Irrota virtajohto kokonaan, kytke se uudelleen ja kytke virta. →Alusta tuote ja yritä uudelleen. (Katso sivua 28.)

Bassokaiutin ei toista mitään ääntä.

→Tarkista, palaako bassokaiuttimen takana oleva merkkivalo sinisenä. Kytke Soundbar-laite ja bassokaiutin takaisin, jos merkkivalo vilkkuu hitaasti sinisenä tai on muuttunut punaiseksi. (Katso sivua 7.) →Jos Soundbar-laitteen ja bassokaiutin välissä on este, voi ilmetä ongelmia. Siirrä laitteet kauemmas esteistä. →Muut lähellä olevat radiotaajuisia signaaleja lähettävät laitteet voivat häiritä yhteyttä. Pidä kaiutin etäällä tällaisista laitteista. →Irrota virtapistoke ja kytke se takaisin.

Bassokaiuttimen äänenvoimakkuus on liian pieni.

→Toistettavan sisällön alkuperäinen äänenvoimakkuus voi olla pieni. Yritä säätää bassokaiuttimen voimakkuutta. (Katso sivua 22.)

→Siirrä bassokaiutin lähemmäs itseäsi.

Soundbar-laite ei muodosta Bluetooth-yhteyttä.

→Kun olet yhdistämässä uutta laitetta, vaihda tilaksi "BT PAIRING". (Paina kaukosäätimen ✝ PAIR -painiketta tai paina laitteen (Lähde) -painiketta vähintään viiden sekunnin ajan.) →Jos Soundbar-laite on liitetty toiseen laitteeseen, irrota kyseinen laite ensin ja vaihda laitetta. →Yhdistä se uudelleen, kun olet poistanut Bluetooth-kaiuttimen yhdistettävän laitteen luettelosta. (Samsung-televisiossa voit tehdä sen valitsemalla Koti ( Asetukset ( Ⓞ→ Ääni → Äänilähtö → Bluetooth-kaiuttimien luettelo) →Irrota virtapistoke, kytke se takaisin ja yritä uudelleen. →Alusta tuote ja yritä uudelleen. (Katso sivua 28.)

Ääni katkeilee Bluetooth-yhteyttä käytettäessä.

→Jotkin laitteet (esimerkiksi mikroaaltouunit, langattomat reitittimet ja niin edelleen) voivat aiheuttaa radiohäiriöitä, jos ne ovat liian lähellä Soundbar-laitetta. →Jos Bluetoothilla yhdistetty laite siirtyy liian kauaksi Soundbar-laitteesta, ääni voi katkeilla. Siirrä laite lähemmäs Soundbar-laitetta. →Jos jokin vartalosi osa koskee Bluetooth-lähetinvastaanottimeen tai jos tuote on metallisen huonekalun päällä, ääni saattaa katkeilla. Tarkista käyttöympäristö ja -olosuhteet.

Soundbar-laite ei käynnisty automaattisesti television kanssa.

→Kun sammutat Soundbarin katsellessasi televisiota, virtasynkronointi television kanssa poistetaan käytöstä. Sammuta ensin televisio.

13 LISENSSILLÄ

DOLBY AUDIO

Jos sinulla on avoimen lähdekoodin ohjelmistoihin liittyviä kysymyksiä tai pyyntöjä, ota yhteys Samsung Open Sourceen (http://opensource.samsung.com)

15 TÄRKEÄ HUOLTOHUOMAUTUS

• Tämän käyttöoppaan kuvitus on vain viitteeksi, ja se saattaa erota varsinaisen tuotteen ulkonäöstä. • Käsittelykulut voidaan periä, jos

(a) teknikko kutsutaan kotiisi pyynnöstäsi, ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).

(b) tuot laitteen korjauskeskukseen ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).

- Kerromme sinulle käsittelykulun summan ennen kuin teemme kotikäynnin tai aloitamme työt.

16 TEKNISET TIEDOT JA LISÄTIETOJA

Tiedot

Mallin nimi HW-A440
USB 5V/0,5A
Paino 1,5 kg
Mitat (leveys x korkeus x syvyys) 860,0 x 54,0 x 74,0 mm
Käyttölämpötila +5°C - +35°C
Käyttökosteusprosentti 10% - 75%
VAHVISTINLähtöteho 40W x 2, 6 OHM
Tuetut toistomuodot(DTS 2.0 -ääni toistetaan DTS-muodossa.)	2-kanavainen LPCM, Dolby AudioTM(Dolby® Digital -tuki), DTS
LANGATTOMAN LAITTEEN LÄHTÖTEHOBT-lähettimen enimmäistehoSRD-lähettimen enimmäisteho	100 mW alueella 2,4 GHz-2,4835 GHz25 mW alueella 5,725 GHz-5,825 GHz
Bassokaiuttimen nimi PS-WA45T
Paino 4,3 kg
Mitat (leveys x korkeus x syvyys) 181,5 x 343,0 x 272,0 mm
VAHVISTINLähtöteho 190W
LANGATTOMAN LAITTEEN LÄHTÖTEHOSRD-lähettimen enimmäisteho	25 mW alueella 5,725 GHz-5,825 GHz
Kokonaisvirrankulutus valmiustilassa (W)	2,0W
BluetoothPortin passivointitapa	Poista Bluetooth Power-toiminto käytöstä pitämällä SOUND MODE-painiketta painettuna yli 5 sekuntia.

HUOMAUTUKSIA

• Samsung Electronics Co., Ltd pidättää oikeuden muuttaa teknisiä ominaisuuksia ilman ennakkoilmoitusta.
• Paino ja mitat ovat likimääräisiä.

Samsung vakuuttaa, että tämä radiolaitteisto täyttää direktiivin 2014/53/EU määräykset ja Yhdistyneen kuningaskunnan asianmukaiset lakisääteiset vaatimukset.

Vaatimustenmukaisuusvakuutuksen teksti on luettavissa kokonaisuudessaan osoitteessa

http://www.samsung.com. Siirry Tuki-kohtaan ja anna mallinimi.

Tätä laitetta saa käyttää kaikissa EU-maissa ja Yhdistyneessä kuningaskunnassa.

[Tuotteen paristojen oikea hävittäminen]

(Jätteiden lajittelua käyttävät maat)

Tämä merkintä paristossa, käyttöoppaassa tai pakkauksessa tarkoittaa, että tämän tuotteen sisältämiä paristoja ei saa hävittää muun kotitalousjätteen seassa, kun niiden käyttöikä on päättynyt. Kemiallinen symboli Hg, Cd tai Pb ilmaisee, että paristo sisältää elohopeaa, kadmiumia tai lyijyä yli EU-direktiivin 2006/66 salliman määrän.

Jos paristoja ei hävitetä oikein, nämä aineet voivat vahingoittaa ihmisten terveyttä tai ympäristöä. Suojaa luonnonvaroja ja edistä materiaalien uusiokäyttöä erottelemalla paristot muusta jätteestä ja toimittamalla ne kierrätettäväksi paikalliseen maksuttomaan paristojen palautusjärjestelmään.

Tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet)

(Jätteiden lajittelua käyttävät maat)

Oheinen merkintä tuotteessa, lisävarusteissa tai käyttöohjeessa merkitsee, että tuotetta tai lisävarusteina toimitettavia sähkölaitteita (esim. laturia, kuulokkeita tai USB-kaapelia) ei saa hävittää kotitalousjätteen mukana niiden käyttöiän päätyttyä. Virheellisestä jätteenkäsittelystä ympäristölle ja terveydelle aiheutuvien haittojen välttämiseksi tuote ja lisävarusteet on eroteltava muusta jätteestä ja kierrätettävä kestävän kehityksen mukaista uusiokäyttöä varten.

Kotikäyttäjät saavat lisätietoja tuotteen ja lisävarusteiden turvallisesta kierrätyksestä ottamalla yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen.

Yrityskäyttäjien tulee ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tuotetta tai sen lisävarusteita ei saa hävittää muun kaupallisen jätteen seassa.

Lisätietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista säännösvelvoitteista, kuten REACH, WEEE ja akut, on osoitteessa
