Produkttype	Lydplankesystem med trådløs subwoofer og surroundhøyttalere
Modell	HW-N960
Hovedenhetens dimensjoner (B x H x D)	1226,0 x 83,0 x 136,0 mm
Hovedenhetens vekt	8,8 kg
Subwooferens dimensjoner (B x H x D)	203,5 x 400,0 x 415,5 mm
Subwooferens vekt	9,6 kg
Surroundhøyttalernes dimensjoner (B x H x D)	120,0 x 210,0 x 141,0 mm hver
Surroundhøyttalernes vekt	2,1 kg hver
Lydplankens forsterkerutgang	210 W (18 W x 10 + 10 W x 3, 4 Ω)
Subwooferens forsterkerutgang	162 W
Surroundhøyttalernes forsterkerutgang	140 W (35 W x 4)
Lyddekoding	Dolby Atmos, Dolby Digital, DTS, LPCM 2ch
Lydmoduser	STANDARD, SURROUND, SMART
Tilkoblingsmuligheter	HDMI (2 inn, 1 ut med ARC), optisk, Bluetooth, Wi-Fi
Trådløs rekkevidde	Opptil 10 m (Bluetooth)
Driftstemperaturområde	+5 °C til +35 °C
Driftsfuktighetsområde	10 % til 75 %
Strømforbruk i standby	4,5 W
Kan monteres på vegg	Ja (monteringssett inkludert)
Fjernkontroll	Inkludert (krever 2 AA-batterier)
SmartThings-app-støtte	Ja
Amazon Alexa-kompatibilitet	Ja (via SmartThings og Alexa-appen)
HDMI-funksjoner	ARC, Anynet+ (HDMI-CEC), Auto Power Link

Ofte stilte spørsmål - HW-N960 SAMSUNG

Hvordan kobler jeg lydplanken til TV-en via HDMI ARC?

Koble en HDMI-kabel fra lydplankens HDMI OUT (TV-ARC)-port til TV-ens HDMI IN (ARC)-port. På lydplanken trykker du på Source-knappen for å velge D.IN-modus; den vil automatisk bytte til TV ARC. Sørg for at Anynet+ er aktivert på TV-en.

Hvordan kobler jeg subwooferen trådløst?

Subwooferen skal kobles automatisk når begge er slått på. Hvis ikke, trykk og hold inne ID SET-knappen på baksiden av subwooferen i 5 sekunder (blått LED lys blinker), trykk deretter og hold inne Opp-knappen på fjernkontrollen i 5 sekunder. Meldingen ID SET vises og tilkoblingen fullføres når den blå LED-en på subwooferen slutter å blinke.

Hvorfor kommer det ingen lyd fra lydplanken?

Sjekk om lydplanken er dempet eller volumet er satt til minimum. Sørg for at riktig inngangskilde er valgt (f.eks. D.IN for optisk/ARC, BT for Bluetooth). Bekreft at TV-ens lydutgang er satt til ekstern høyttaler. Hvis du bruker Bluetooth, sørg for at enheten er innenfor rekkevidde og ikke koblet til en annen lydutgang.

Hvordan kan jeg styre lydplanken med TV-fjernkontrollen?

For Samsung-TVer (2017+) kan lydplankens volum styres via TV-fjernkontrollen når den er koblet til via optisk eller HDMI ARC. Trykk og hold inne WOOFER-knappen på lydplankens fjernkontroll i 5 sekunder for å veksle mellom modusene: SAMSUNG-TV REMOTE (standard), ALL-TV REMOTE (andre merker), eller OFF-TV REMOTE. Konfigurer deretter TV-ens lydinnstillinger til eksterne høyttalere.

Hvordan tilbakestiller jeg lydplanken til fabrikkinnstillinger?

Det er ingen dedikert tilbakestillingsknapp, men du kan utføre en myk tilbakestilling ved å koble fra strømledningen i 30 sekunder og koble den inn igjen. For å tilbakestille Bluetooth-tilkoblinger, slett enheten fra telefonen og koble på nytt. For nettverksinnstillinger, trykk på NETWORK-knappen på bunnpanelet i 30 sekunder for å slå Wi-Fi av og på.

Hva er Dolby Atmos og hvordan aktiverer jeg det?

Dolby Atmos er et oppslukende lydformat som legger til lydeffekter ovenfra. Denne lydplanken støtter Dolby Atmos kun via HDMI-tilkobling. Sørg for at kildeenheten (f.eks. Blu-ray-spiller) er satt til Bitstream-utgang og at innholdet støtter Atmos. Lydplanken vil vise DOLBY ATMOS når aktiv. Merk: Standard-, Surround- og Smart-moduser er deaktivert under Atmos-avspilling.

Hvordan kobler jeg mobilenheten min via Bluetooth?

Trykk på PAIR-knappen på fjernkontrollen eller trykk og hold inne Source-knappen på lydplanken i 5 sekunder for å gå inn i BT PAIRING-modus. På mobilenheten søker du etter Bluetooth-enheter og velger [AV] Samsung Soundbar Nxxx. Hvis du blir bedt om en PIN-kode, skriv inn 0000. Lydplankens display viser enhetsnavnet og deretter BT.

Hvordan oppdaterer jeg lydplankens programvare?

Når den er koblet til internett via Wi-Fi, oppdaterer lydplanken programvaren automatisk selv når den er slått av. For å sjekke manuelt, last ned den nyeste fastvaren fra Samsung-nettstedet på en USB-pinne, sett den inn i SERVICE-porten på bunnpanelet, og følg instruksjonene på skjermen. Sørg for at USB-en er formatert til FAT32.

Hvordan monterer jeg lydplanken på veggen?

Bruk den medfølgende veggmonteringsguiden for å markere skrueposisjoner på veggen. Bor hull og sett inn plugger om nødvendig. Fest holder-skruene til veggen, og monter deretter braketter-veggfester på lydplanken med de medfølgende skruene. Heng lydplanken på holder-skruene og skyv ned for å låse. Sørg for minst 5 cm klaring fra TV-en hvis den monteres under.

Hvordan bruker jeg Amazon Alexa med lydplanken?

Koble først lydplanken til Wi-Fi ved hjelp av SmartThings-appen. I appen gir du lydplanken et enkelt navn som 'Stue'. Åpne deretter Amazon Alexa-appen, aktiver 'Samsung Wireless Audio'-ferdigheten, og oppdag enheter. Du kan deretter bruke talekommandoer som 'Alexa, slå på Stue' eller 'Alexa, sett volum til 5 på Stue'. Merk: Denne funksjonen er kanskje ikke tilgjengelig i alle land.

BRUKSANVISNING HW-N960 SAMSUNG

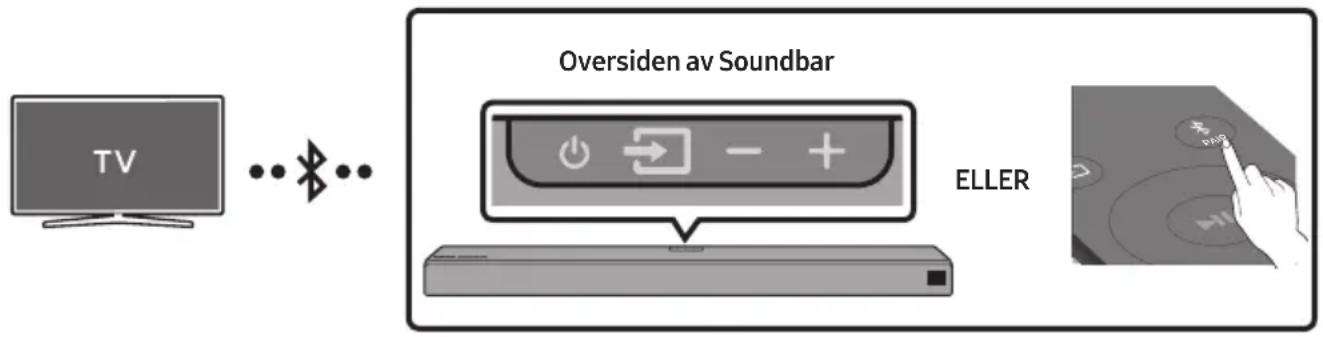

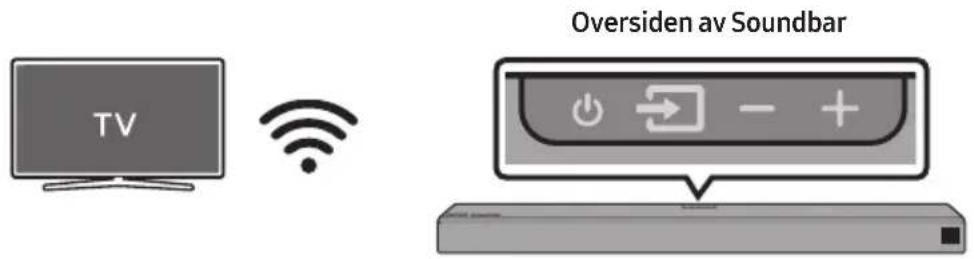

Hør TV-lyd fra din Soundbar via kabeltilsluttede eller trådløse forbindelser.

Den første tilslutning

1. Tryk på knappen ✝ PAIR på fjernbetjeningen for at skifte til tilstanden "BT PAIRING".

(ELLER)

- Når TV'et er tilsluttet, vises der [TV Navn] → "BT" på Soundbar display på forsiden.

1. Du kan nu høre TV-lyden fra Soundbar.

Den første tilslutning

1. Tryk på knappen ✝ PAIR på fjernbetjeningen for at skifte til tilstanden "BT PAIRING".

(ELLER)

Den første tilslutning

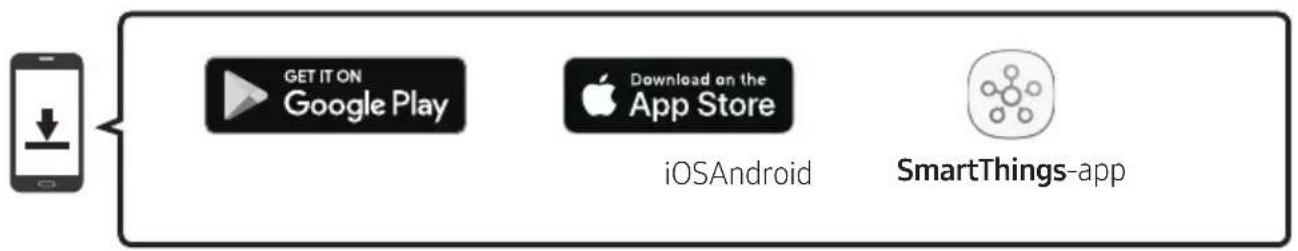

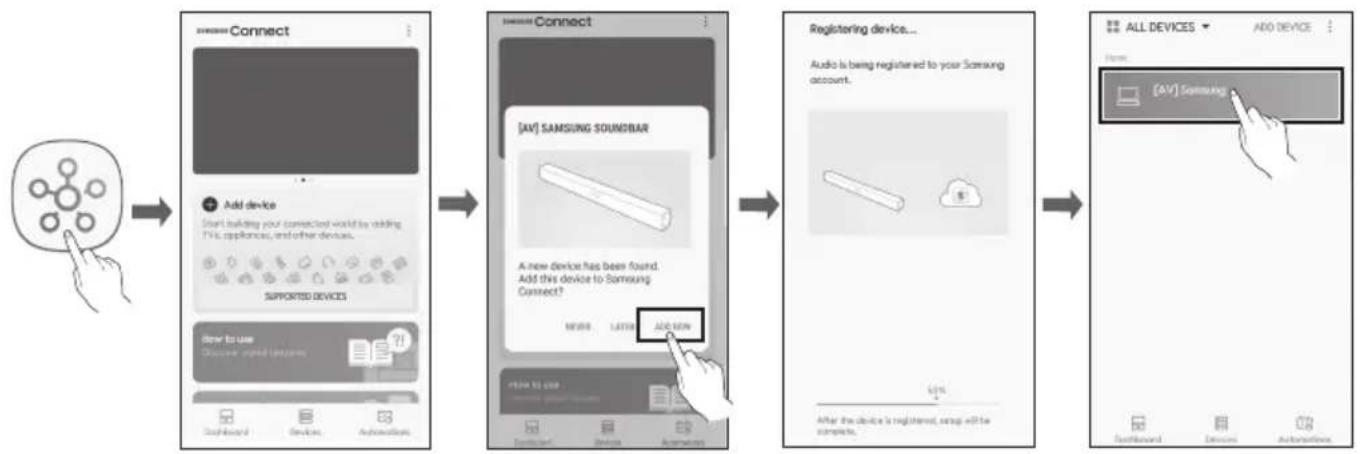

1. Installér og start SmartThings-appen på din mobilenhed (f.eks. smartphone eller tablet).


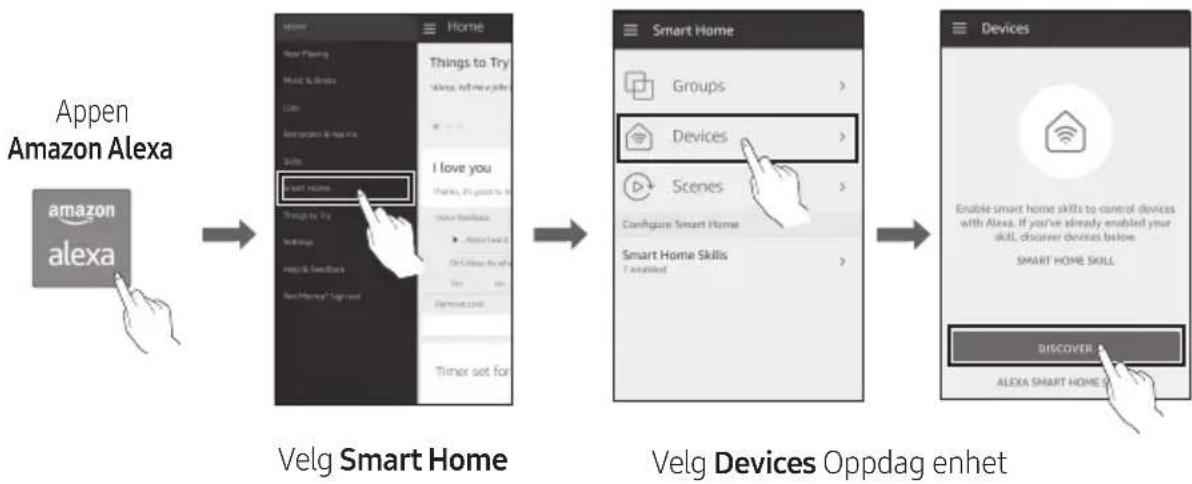

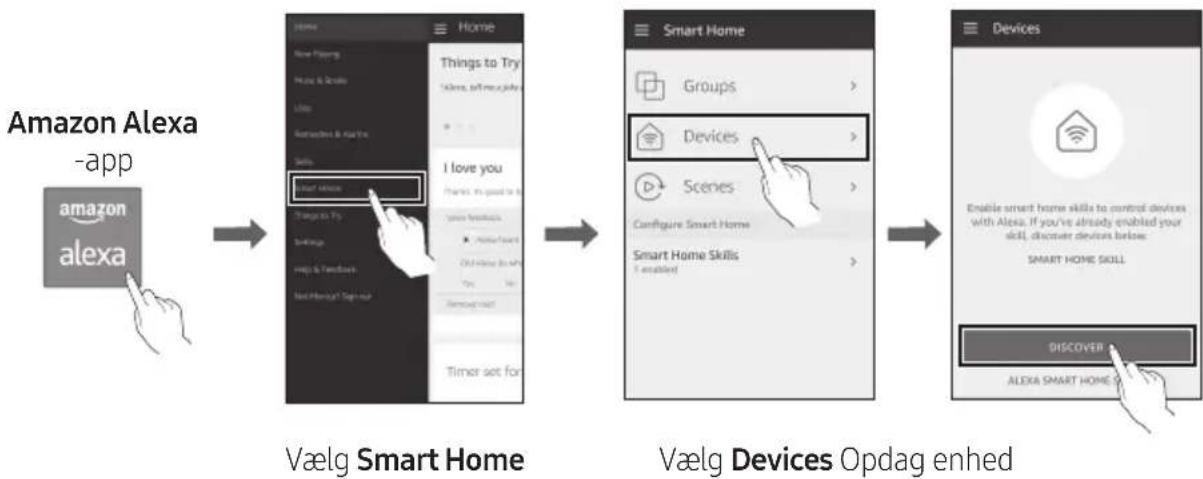

1. I appen Alexa skal du trykke på "Smart Home → Devices → Discover" for at oprette forbindelsen.

Brug stemmekommandoer til at styre Soundbaren

→Tilslut stikket til kontakten.

→Tilsluttet via Bluetooth

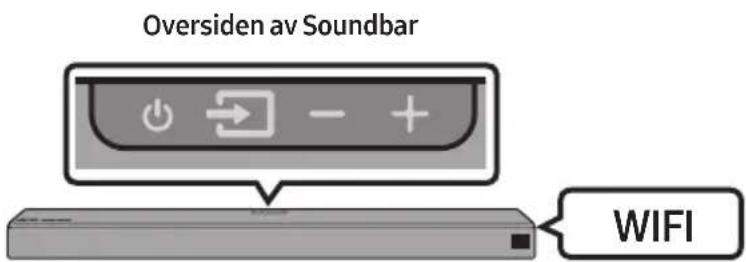

→Tilsluttet via Wi-Fi

1. Kontrollér, om tv'et er sluttet til Wi-Fi.

	FORSIKTIGFARE FOR ELEKTRISK ST∅TIKKE ÅPNE.
	Dette symbolet angir at det erhøyspenning på innsiden. Det er farligå komme i kontakt med interne delerav dette produktet.
	Dette symbolet angir at det følger medviktig dokumentasjon vedrørendebruk og vedlikehold i dette produktet.
	Klasse II-produkt: Dette symboletindikerer at det ikke krever jording.
	Vekselspenning: Dette symboletindikerer at den nominelle spenningensom er merket med symbolet, ervekselspenning.
	Likestrømsspenning: Dette symboletindikerer at den nominelle spenningensom er merket med symbolet, erlikestrømsspenning.
	Forsiktig, se i instruksjonene før bruk:Dette symbolet instruerer brukeren tilå se i brukerhåndboken for ytterligeresikkerhetsrelatert informasjon.

ADVARSEL

- For å redusere faren for brann eller elektrisk støt, utsett ikke denne enheten for regn eller fuktighet.

FORSIKTIG

• FOR Å UNNGÅ ELEKTRISK ST∅T, INNRETT DET BREDE BLADET PÅ PLUGGEN ETTER DEN BREDE ÅPNINGEN I KONTAKTEN, OG STIKK PLUGGEN HELT INN.
• Dette apparat skal alltid tilsluttes til en stikkontakt med jordforbindelse.
• For å bryte strømmen til apparatet må stikket fjernes fra stikkontakten, av den grunn må alltid strømkontakten vare klar til bruk.
• Ikke utsett apparatet for dryppende vann eller vannsprut. Ikke plasser gjenstander fylt med væske, f.eks. vaser, på apparatet.
• For å slå av apparatet helt, må du trekke ut pluggen fra stikkontakten. Derfor må pluggen til enhver tid være lett tilgjengelig.

FORHOLDSREGLER

1. Kontroller at strømforsyningen i huset overholder strømkravene på ID-etiketten på undersiden av produktet. Monter produktet horisontalt, på en egnet base (møbel), med tilstrekkelig rom rundt enheten for ventilasjon 7\~10 cm. Sørg for at ventilasjonsåpningene ikke er tildekket. Ikke plasser enheten eller annet utstyr på toppen av utstyr som kan bli varmt. Enheten er konstruert for kontinuerlig bruk. For å slå enheten helt av trekker du støpslet helt ut av stikkontakten. Trekk støpslet ut av enheten hvis du har til hensikt å la den stå ubrukt over lengre tid.

2. Under tordenvær må du trekke støpslet ut av stikkontakten. Overspenninger som skyldes lynnedslag kan skade enheten.

3. Ikke utsett enheten for direkte sollys eller andre varmekilder. Dette kan føre til overoppheting og føre til feil på enheten.
4. Beskytt produktet mot fuktighet (f.eks. vaser) og varmekilder (f.eks. ovner) eller utstyr som utstråler kraftige magnetfelt eller elektriske felter. Trekk støpslet ut av stikkontakten hvis det oppstår feil på enheten. Produktet er ikke beregnet på industriell bruk. Produktet er kun beregnet på personlig bruk.

Det kan oppstå kondens hvis enheten eller platen lagret i lave temperaturer. Hvis man transporterer enheten om vinteren, må man vente omtrent 2 timer til enheten har nädd romtemperatur før man bruker den.

1. Batteriene som er brukt i dette produktet inneholder kjemikalier som er miljøskadelige. Ikke kast batteriene i restavfallet. Ikke kast batteriene i åpen ild. Ikke kortslutt, demonter eller overoppheter batteriene. Det er fare for eksplosjon hvis batteriet ikke byttes ut riktig. Bytt det bare ut med samme eller tilsvarende type.

OM DENNE BRUKERHÅNDBOKEN

Brukerhåndboken har to deler: denne enkle BRUKERHÅNDBOKEN på papir, og en detaljert FULLSTENDIG BRUKERHÅNDBOK som du kan laste ned.

I denne brukerhåndboken finner du informasjon om sikkerhetsinstruksjoner, produktinstallasjon, komponenter, tilkoblinger og produktspesifikasjoner.

Design, spesifikasjoner og skjermbilder kan endres uten foregående varsel.

INNHOLD

01 Kontrollere komponentene 2

Sette inn batterier før du bruker fjernkontrollen (AA-batterier x 2) ____ 2

02 Produkoversikt 3

Koble til strøm ____ 5

Koble Soundbar til basshøyttaleren og surroundhøyttalerne ____ 6

- Anbefalt høyttaleroppsett 6

- Automatisk kobling mellom basshøyttaleren eller surroundhøyttalerne og Soundbar ____ 6

- Koble til basshøyttaleren eller surroundhøyttalerne manuelt hvis automatisk tilkobling ikke fungerer ____ 7

04 Koble til TV-en 9

Metode 1. Koble til via kabel ____ 9

Metode 2. Koble til trådløst ____ 11

- Koble til en TV via Bluetooth 11

- Tilkobling via Wi-Fi 13

05 Koble til en ekstern enhet 15

Koble til via Wi-Fi (trådløst nettverk) ____ 21

Koble til og bruke med et Amazon-produkt (Amazon Echo) 23

Bruk talekommandoer til å styre Soundbar 25

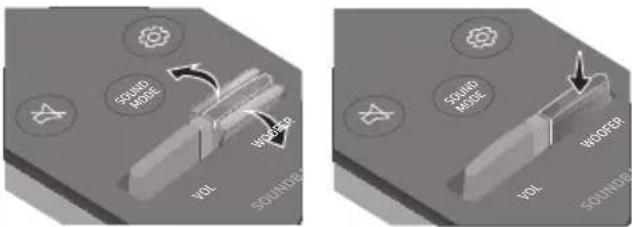

08 Bruke fjernkontrollen 26

Slik bruker du fjernkontrollen ____ 26

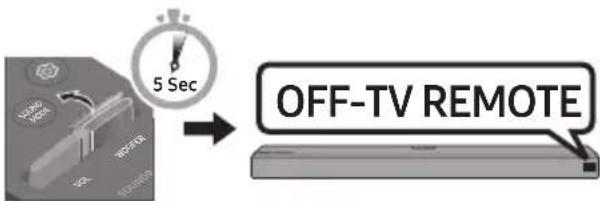

Justere Soundbar-volumet med fjernkontrollen til en TV 29

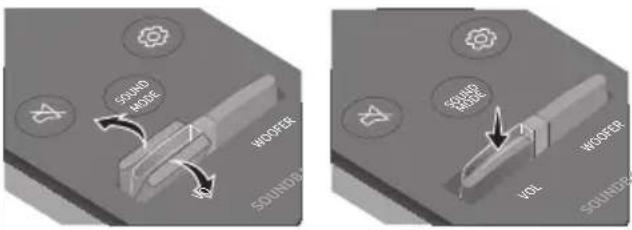

Bruke de skjulte knappene (knapper med mer enn én funksjon) ____ 30

Utgangsspesifikasjoner for de forskjellige lydeffektmodusene 30

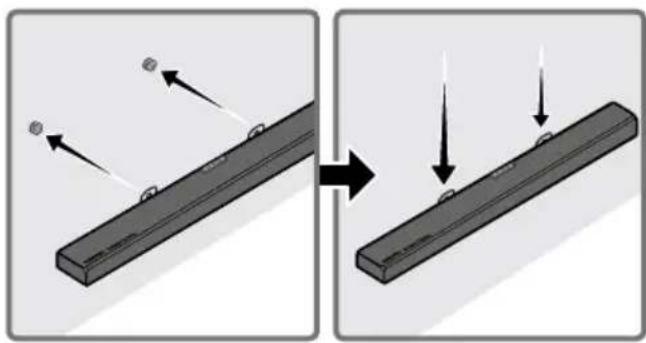

09 Installere veggfestet 31

Forholdsregler ved installasjon ____ 31

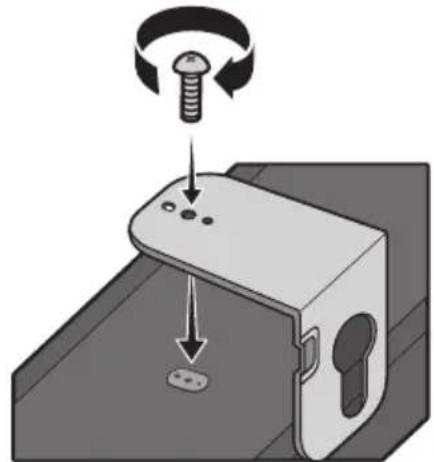

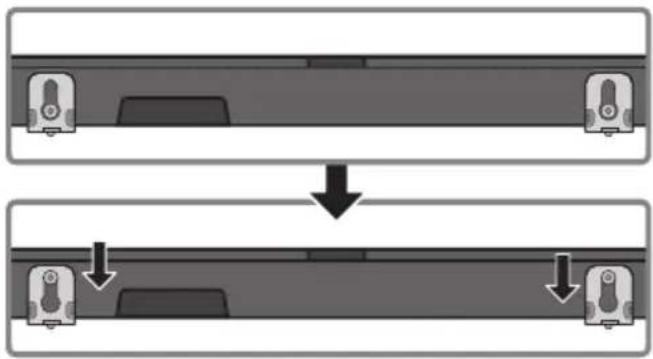

Veggmonteringskomponenter ____ 31

Montere surroundhøyttalere på en vegg (selges separat) 33

10 Programvare-oppdatering 34

11 Feilsøking 35

12 Lisens 36

13 Lisensmerknader om åpen kildekode 37

14 Viktig merknad om service 37

15 Spesifikasjoner og veiledning 38

Spesifikasjoner 38

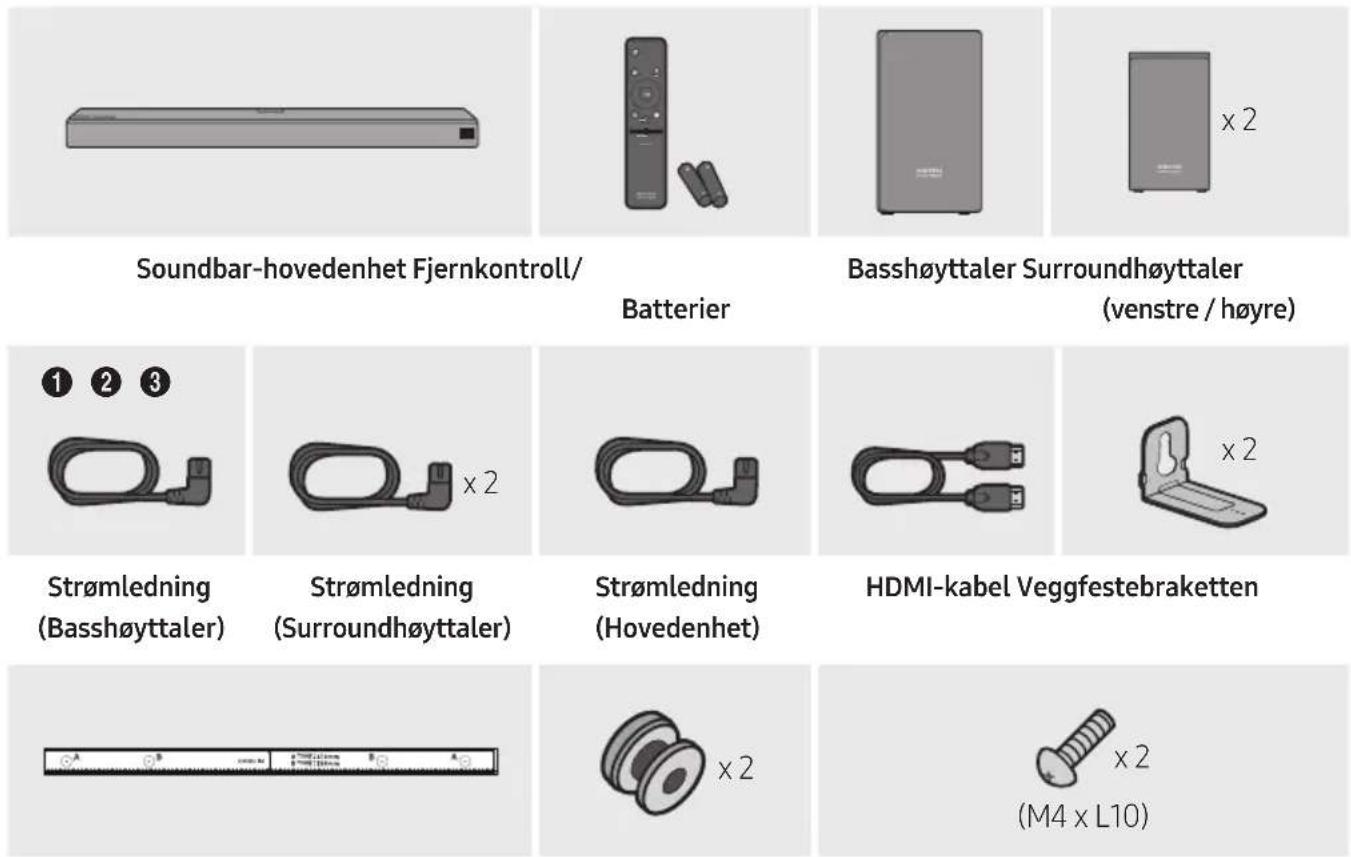

01 KONTROLLERE KOMPONENTENE

Veggfestestyring Festeskrue Skrue

• Se i tabellen som er plassert på produktet for informasjon om strømforsyningen og strømforbruk. (Etikett : Bunnen av Soundbar-hovedenheten)
• Trinnene for strømtilkobling er merket (1, 2, 3). Se side 5 hvis du vil ha mer informasjon om strømtilkobling.
• Se side 31 hvis du vil ha informasjon om komponenter for veggmontering av Soundbar.
• Kontrollerer etiketten på baksiden av surroundhøyttalerne for å skille mellom venstre og høyre høyttaler.
• Kontakt et Samsungs servicesenter eller kundesenter hvis du vil kjøpe flere komponenter eller ekstra kabler.
• Tilbehøret kan se annerledes ut enn illustrasjonene ovenfor.

Sette inn batterier før du bruker fjernkontrollen (AA-batterier x 2)

Skyv batteridekselet i pilens retning til det er helt av. Sett inn 2 AA-batterier (1,5 V) som er orientert slik at polariteten er korrekt. Skyv batteridekselet tilbake på plass.

1	(Strøm)-knappSlår på og av strømmen.
2	(Kilde)-knappVelger inngangsmodus for kilde.
	Inngangmodus Display
	Optisk digital inngang D.IN
	ARC (HDMI OUT)-inngang	D.IN → TV ARC (Automatisk konvertering)
	HDMI-inngang HDMI 1 / HDMI 2
	Wi-Fi-modus WIFI
	BLUETOOTH-modus BT
	For å aktivere modusen "BT PAIRING" endrer du kilden til "BT"-modus og trykker på og holder inne(kilde)-knappen på toppanelet i mer enn 5 sekunder.
3	-/+ (Volum)-knappJusterer volumet.Når volumet justeres, vises volumnivået på frontdisplayet på Soundbar.
4	DisplayViser status og gjeldende modus for produktet.

• Når du kobler enheten til strømnettet, vil strømknappen fungere i 4 til 6 sekunder.
• Når du slår på strømmen på denne enheten, vil det være en forsinkelse på 4 til 5 sekunder før den kan reprodusere lyd.
• Hvis du ønsker å høre lyden fra Soundbar, må du slå av høyttalerne til TV-apparatet i menyen for lydoppsettet på TV-apparatet. Se i TV-håndboken som fulgte med TV-apparatet.

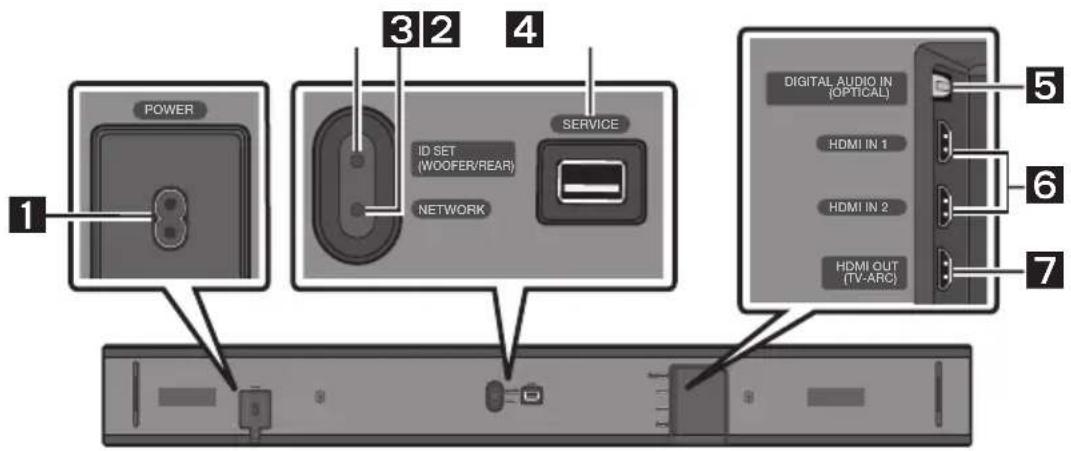

Nedre panel i Soundbar

1	POWERKoble til Soundbars AC-kabel.
2	ID SET (WOOFER/REAR)Trykk her for å koble Soundbar trådløst til surroundhøyttalere og en basshøyttaler.Trykk på og hold inne knappen Opp på fjernkontrollen i 5 sekunder for å fullføre ID SET.
3	NETWORKTrykk her for å koble til et trådløst nettverk (Wi-Fi) via SmartThings-appen.
4	SERVICESKoble til en USB-lagringsenhet for å oppgradere produktets programvare.
5	DIGITAL AUDIO IN (OPTICAL)Koble til den digitale (optiske) utgangen på en ekstern enhet.
6	HDMI IN 1 / HDMI IN 2Inngang for digitale video- og lydsignaler samtidig med en HFMI-kabel.Brukes når du skal koble til en støttet ekstern enhet.
7	HDMI OUT (TV-ARC)Koble til HDMI (ARC)-kontakten på en TV.

• Når du kobler strømkabelen fra stikkontakten, må du dra i støpselet. Ikke dra i ledningen.
• Ikke koble denne enheten eller andre komponenter til en AC-kontakt før alle koblinger mellom komponentene er fullstendige.

Bruk strømkomponentene (1, 2, 3) til å koble basshøyttaleren, surroundhøyttaleren og Soundbar til et strømuttak i følgende rekkefølge:

① Koble strømledningen til basshøyttaleren.
② Koble strømledningen til venstre og høyre surroundhøyttaler.
③ Koble strømledningen til Soundbar.

Se bildene nedenfor.

- Se etiketten på produktet for informasjon om strømforsyningen som kreves, og om strømforbruk. (Etikett: Underside av Soundbar-hovedenheten)

Koble Soundbar til basshøyttaleren og surroundhøyttalerne

Når basshøyttaleren er tilkoblet, kan du glede deg over fyldig basslyd.

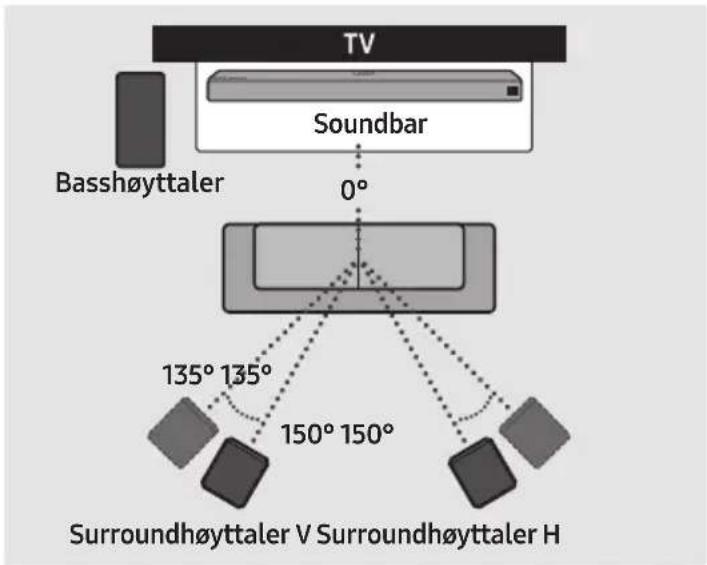

Anbefalt høyttaleroppsett

! FORSIKTIG

• Trådløse mottakerantenner en innebygd i den trådløse basshøyttaleren og surroundhøyttalerne. Beskytt enhetene mot vann og fuktighet.
• For best mulig lytteopplevelse må du passe på at områdene rundt den trådløse basshøyttaleren og surroundhøyttalerne er uten hindringer.

Automatisk kobling mellom basshøyttaleren eller surroundhøyttalerne og Soundbar

Basshøyttaleren og/eller surroundhøyttalerne kobles til automatisk til Soundbar hvis de er tilkoblet strøm.

- Når den automatiske paringen er fullført, tennes de blå indikatorlampene på baksiden av basshøyttaleren eller surroundhøyttalerne.

LED-indikatorer på baksiden av basshøyttaleren og surroundhøyttalerne

LED Status Beskrivelse Løsning
Blå	På Tilkoblet (normal drift) -
	Blinker	Ventemodus (med Soundbar-hovedenheten avslått)	Kontroller strømforsyningen til Soundbar-hovedenheten.
		Koblingen er brutt	Koble til på nytt. (Se anvisningen for manuell tilkobling på side 7.)
Rød På		Ventemodus (med Soundbar-hovedenheten avslått)	Kontroller strømforsyningen til Soundbar-hovedenheten.
		Koblingen er brutt	Koble til på nytt. (Se anvisningen for manuell tilkobling på side 7.)
Rød og blå	Blinker Teknisk feil		Se kontaktopplysninger til Samsung Service Center i brukerhåndboken.

Koble til basshøyttaleren eller surroundhøyttalerne manuelt hvis automatisk tilkobling ikke fungerer

Før du gjennomfører den manuelle tilkoblingen som angitt nedenfor:

• Kontroller om strømkablene til Soundbar og basshøyttaleren eller surroundhøyttalerne er riktig tilkoblet.
• Kontroller at Soundbar er slått på.

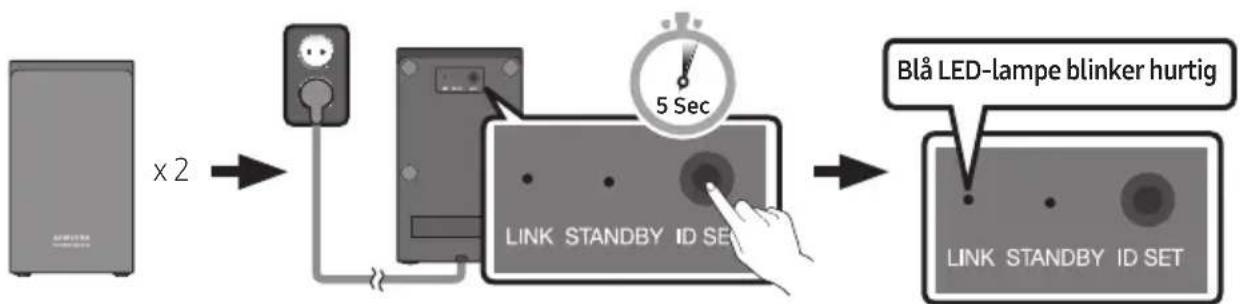

1. Trykk på og hold inne ID SET på baksiden av basshøyttaleren og surroundhøyttalerne i minst 5 sekunder.

- Den røde indikatorlampen på baksiden av hver høyttaler slukkes, og den blå indikatorlampen blinker.

Bakside av basshøyttaler

Bakside av venstre og høyre surroundhøyttaler

• Meldingen ID SET vises på displayet på Soundbar i et øyeblikk før den forsvinner.
• Soundbar blir automatisk slått på när ID SET er fullført.

1. Kontroller at LINK-indikatoren lyser blått kontinuerlig (tilkobling fullført).

Når tilkoblingen er opprettet, lyser de blå indikatorlampene på baksiden av basshøyttaleren og surroundhøyttalerne uten å blinke.

MERKNADER

• Ikke koble strømledningen for dette produktet eller TV-apparatet til en stikkontakt før alle koblinger mellom komponenter er fullstendige.
• Før du flytter eller monterer dette produktet, må du slå av strømmen og trekke ut strømledningen.
• Hvis hovedenheten er slått av, vil den trådløse basshøyttaleren gå over i ventemodus, og STANDBY-LAMPEN på baksiden blir rød etter å ha blinket blått flere ganger.
• Hvis du bruker en enhet som bruker samme frekvens (5,8 GHz) som Soundbar i nærheten av Soundbar, kan forstyrrelser føre til at lyden forsvinner.
• Den maksimale overføringsavstanden for det trådløse signalet til hovedenheten er ca. 10 meter, men kan variere avhengig av bruksmiljøet. Hvis det finnes en vegg i armert betong eller metall mellom hovedenheten og den trådløse basshøyttaleren, kan det hende at systemet ikke fungerer i det hele tatt, ettersom det trådløse signalet ikke kan trenge gjennom metall.

FORHOLDSREGLER

• De trådløse mottakerantennene er innebygd i den trådløse basshøyttaleren. Beskytt enhetene mot vann og fuktighet.
• For best mulig lytteopplevelse må du passe på at området rundt den trådløse basshøyttaleren og surroundhøyttalerne er fri for hindringer.

04 KOBLE TIL TV-EN

Hør TV-lyd fra Soundbar via kablede eller trådløse tilkoblinger.

- Når Soundbar er koblet til en av et utvalg av Samsung-TV-er, kan Soundbar styres fra TV-ens fjernkontroll.

- Denne funksjonen er tilgjengelig på 2017-modellen og nyere Samsung Smart TV-er som støtter Bluetooth når Soundbar er koblet til TV-en med en optisk kabel.

- Med denne funksjonen kan du bruke TV-menyen til å justere lydfeltet og forskjellige innstillinger samt volum og demp.

Metode 1. Koble til via kabel

Når kringkastingssignalene er i Dolby Digital-format og innstillingen for "lydformat for digital utgang" er satt til PCM på TV-en, anbefales det å endre innstillingen til Dolby Digital. Når innstillingen blir endret, kan du oppleve bedre lydkvalitet. (TV-menyen kan bruke forskjellige ord for Dolby Digital og PCM, avhengig av TV-produsenten.)

1. Når Soundbar og TV-en er på, kobler du til HDMI-kabelen som vist på bildet.

2. "TV ARC" vises i displayet på Soundbar-hovedenheten, og TV-lyden spilles av på Soundbar.

- Hvis TV-lyden ikke kan høres, trykker du på (kilde)-knappen på fjernkontrollen eller på oversiden av Soundbar for å aktivere modusen "D.IN". Skjermen viser "D.IN" og "TV ARC" etter hverandre, og TV-lyden er på.

• Hvis "TV ARC" ikke vises på displayet på Soundbar-hovedenheten, må du kontrollere at HDMI-kabelen er koblet til riktig port.
• Bruk volumknappene på fjernkontrollen til TV-en for å endre volumet på Soundbar.

MERKNADER

• Avhengig av den tilkoblede enheten fungerer kanskje ikke Auto Power.
• Denne funksjonen er bare tilgjengelig i modusen "D.IN".

Metode 2. Koble til trådløst

Koble til en TV via Bluetooth

Når en TV er koblet til via Bluetooth, kan du høre stereolyd uten å måtte stresse med kabler.

- Det er bare mulig å koble til én TV om gangen.

Den første tilkoblingen

1. Trykk på ✕ PAIR-knappen på fjernkontrollen for å gå inn i modus for "BT PAIRING".

(ELLER) a. Trykk på (kilde)-knappen på toppanelet og velg deretter "BT".
"BT" endres til "BT READY" automatisk etter et par sekunder hvis det ikke er noen Bluetooth-enhet koblet til Soundbar.
b. Når "BT READY" vise, trykker du på og holder inne (kilde)-knappen på Soundbars toppanel i mer enn 5 sekunder for å vise "BT PAIRING".

1. Velg Bluetooth-modus på TV-en. (Mer informasjon finnes i håndboken for TV-en.)

2. Velg "[AV] Samsung Soundbar Nxxx" fra listen på TV-skjermen.

En tilgjengelig Soundbar vises med "Need Pairing" eller "Paired" på listen til TV-en over Bluetooth-enheter. Koble til Soundbar ved å velge meldingen og opprette en tilkobling.

- Når TV-en er koblet til, vises [TV-navn] → "BT" på frontdisplayet på Soundbar.

1. Nå kan du høre TV-lyden fra Soundbar.

Hvis det ikke er mulig å koble til enheten

• Hvis den tidligere tilkoblede Soundbar-listingen (f.eks. "[AV] Samsung Soundbar Nxxx" vises i listen, fjerner du den.
  • Gjenta deretter trinn 1 til 3.

Koble Soundbar fra TV-en

Trykk på (kilde)-knappen på toppanelet eller på fjernkontrollen, og bytt deretter til en av modusene, men ikke "BT".

• Det tar tid å koble fra, fordi TV-en må ta imot et svar fra Soundbar. (Tiden som kreves, kan variere avhengig av TV-modellen.)
• Hvis du vil slå av automatisk Bluetooth-tilkoblingen mellom Soundbar og TV-en, trykker du på ▶II(Avspilling/Pause)-knappen på fjernkontrollen i 5 sekunder mens Soundbar har status "BT READY". (for å veksle mellom På → Av)

MERK

- Etter at du har koblet Soundbar til TV-en for første gang, bruker du "BT READY"-modus til å koble til igjen.

Hva er forskjellen mellom BT READY og BT PAIRING?

• BT READY : I denne modusen kan du søke etter tidligere tilkoblede TV-er eller koble en tidligere tilkoblet mobil enhet til Soundbar.
• BT PAIRING: I denne modusen kan du koble en ny enhet til Soundbar. (Trykk på ✗ PAIR-knappen på fjernkontrollen, eller trykk på og hold inne ➕ (kilde)-knappen på oversiden av Soundbar i mer enn 5 sekunder når Soundbar er i "BT"-modus.)

MERKNADER

• Hvis du blir bedt om å angi en PIN-kode når du kobler til en Bluetooth-enhet, angir du <0000>.
• I Bluetooth-tilkoblingsmodus går Bluetooth-tilkoblingen tapt hvis avstanden mellom Soundbar og Bluetooth-enheten overstiger 10 m.
• Soundbar slås automatisk av etter 5 minutter i Klar-modusen.

• Soundbar kan kanskje ikke utføre Bluetooth-søket eller -tilkoblingen korrekt under følgende forhold:

• Hvis det er et sterkt elektrisk felt rundt Soundbar.

• Hvis flere Bluetooth-enheter er paret med Soundbar samtidig.
  – Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer.

- Elektroniske enheter kan forårsake radioforstyrrelser. Utstyr som avgir elektromagnetiske bølger, må holdes borte fra Soundbar-hovedenheten, f.eks. mikrobølgeovner, enheter i trådløse nettverk osv.

Sjekkliste før tilkobling

1. Kontroller at din Samsung Smart TV er produsert etter 2013. Denne funksjonen er kompatibel bare med Samsung Smart TV-er som er produsert etter 2013.
2. Forsikre deg om at din trådløse ruter (Wi-Fi) er klar og fungerer.
3. Forsikre deg om at TV-apparatet er koblet til den trådløse ruteren (det trådløse nettet).

Trinn 1: Koble Soundbar til Wi-Fi

1. Trykk på (kilde)-knappen på oversiden av Soundbar eller på fjernkontrollen for å velge WIFI-modus.

- Når du bruker utvalgte Samsung-TV-er (Samsung Smart TV-er fra 2016 til 2018 med støtte for Bluetooth.)

- Hvis du velger "WIFI"-modus når TV-apparatet er slått på, viser TV-skjermen et hurtigvindu med instruksjoner om hvordan du kobler Soundbar til en trådløs ruter (Wi-Fi) automatisk. Se instruksjonene i hurtigvinduet på TV-apparatet.

1. Koble den mobile enheten (smarttelefon, nettbrett, etc.) til det samme trådløse nettet som TV-apparatet er koblet til.
2. Installer og åpne appen SmartThings på den mobile enheten (smarttelefon, nettbrett, etc.).

1. Følg instruksjonene i appen på den mobile enheten for å koble Soundbar til det trådløse nettet.

Trinn 2: Konfigurere innstillingene på TV-apparatet

- Hvis TV-apparatet kobles fra det trådløse nettet etter at du har endret inngangskilde til Soundbar, bruker du TV-menyen til koble TV-apparatet til nettverket igjen.

For TV-er sluppet i 2018

Hjem ( ① ) → Innst. ( ⓣ ) → Lyd → Lydutgang → [AV] Samsung Soundbar Nxxx (Wi-Fi)

For TV-er sluppet i 2017

Hjem ( ① ) → Innst. ( ⓣ ) → Lyd → Lydutgang → [AV] Samsung Soundbar Nxxx (Wi-Fi)

For TV-er sluppet i 2016

Hjem ( ① ) → Innst. ( ⚙ ) → Lyd → Velg høyttaler → [AV] Samsung Soundbar Nxxx (Wi-Fi)

For TV-er sluppet i 2015

Menyen → Lyd → Høyttalerliste

For TV-er sluppet i 2014

Menyen → Lyd → Høyttalerinnstillinger → Multiroom Link - Innst.

MERKNADER

• TV-apparatet og Soundbar må være koblet til det samme trådløse nettet (Wi-Fi).
• Hvis den trådløse ruteren (Wi-Fi) bruker en DFS-kanal kan du ikke etablere en trådløs forbindelse mellom TV-apparatet og Soundbar. Ta kontakt med internettleverandøren din for mer informasjon.
• Hvis 5 GHz Wi-Fi-forbindelsen ikke er jevn, må du bruke bändbredde 2,4 GHz.
• Menyene kan være forskjellige avhengig av produksjonsår. Se brukerhåndboken for TV-en din.

05 KOBLE TIL EN EKSTERN ENHET

Koble til en ekstern enhet via et kablet eller trådløst nettverk for å spille av lyd fra den eksterne enheten via Soundbar.

• Hva er Dolby Atmos®? Atmos-teknologien forbedrer eksisterende 7.1-surroundlydsystemer ved å legge til en veggmontert høyttaler. Dette gjør at lytteren omsluttes av 360-graders lyd, noe som gir en dyptgående, skarp, rik, detaljert og dypere opplevelse.
• Viktig: Dette produktet støtter Dolby Atmos® bare i HDMI-modus.

1. Koble en HDMI-kabel fra HDMI IN 1- eller HDMI IN 2-kontakten på undersiden av Soundbar til HDMI OUT-kontakten på den digitale enheten din.
2. Koble en HDMI-kabel fra HDMI OUT (TV-ARC)-kontakten på undersiden av Soundbar til HDMI IN-kontakten på TV-en.
3. Trykk på (kilde)-knappen på toppanelet eller på fjernkontrollen, og velg deretter "HDMI 1" eller "HDMI 2".
4. "HDMI 1"- eller "HDMI 2"-modus vises på displaypanelet på Soundbar, og lyden avspilles.

MERK

- Når Dolby Atmos® er aktivert, vises "DOLBY ATMOS" på frontdisplayet.

Konfigurere Dolby Atmos® på en BD-spiller eller en annen enhet.

- Åpne alternativene for lydutgang på innstillingsmenyen på BD-spilleren eller en annen enhet, og kontroller at "Ingen Koding" er valgt for Bitstrøm. På en Samsung BD-spiller går du for eksempel til Menyen Hjem → lyd → Digitalt utsignal og velger deretter Bitstrøm (ubehandlet).

- Hvis alternativene for lydutgang har en innstilling for Sekundær lyd, må den være innstilt på Av.

- Dolby Atmos® fungerer bare på 7.1.4-kanaler.

- Kontroller at innholdet støtter Dolby Atmos®.

1. Koble DIGITAL AUDIO IN (OPTICAL) på hovedenheten til OPTICAL OUT-kontakten på kildeenheten ved hjelp av en digital optisk kabel (følger ikke med).
2. Velg "D.IN"-modus ved å trykke på (kilde)-knappen på toppanelet eller på fjernkontrollen.

06 KOBLE TIL EN MOBIL ENHET

Koble til via Bluetooth

Når en mobil enhet er koblet til via Bluetooth, kan du høre stereolyd uten å måtte stresse med kabler.

- Du kan ikke koble til mer enn én Bluetooth-enhet om gangen.

Den første tilkoblingen

1. Trykk på ✝ PAIR-knappen på fjernkontrollen for å gå inn i modus for "BT PAIRING".

(ELLER)

a. Trykk på ➞ (kilde)-knappen på toppanelet og velg deretter "BT". "BT" endres til "BT READY" automatisk etter et par sekunder hvis det ikke er noen Bluetooth-enhet koblet til Soundbar.
b. Når "BT READY" vise, trykker du på og holder inne (kilde)-knappen på Soundbars toppanel i mer enn 5 sekunder for å vise "BT PAIRING".

1. Velg "[AV] Samsung Soundbar Nxxx" fra listen.

- Når Soundbar er koblet til Bluetooth-enheten, vises [Navn på Bluetooth-enhet] → "BT" på frontdisplayet.

1. Spill av musikkfiler fra enheten som er koblet til via Bluetooth, gjennom Soundbar.

Hvis det ikke er mulig å koble til enheten

• Hvis den tidligere tilkoblede Soundbar-listingen (f.eks. "[AV] Samsung Soundbar Nxxx") vises i listen, fjerner du den.
  • Gjenta deretter trinn 1 til 2.

MERK

- Etter at du har koblet Soundbar til mobil enhet for første gang, bruker du "BT READY"-modus til å koble til igjen.

Hva er forskjellen mellom BT READY og BT PAIRING?

• BT READY : I denne modusen kan du søke etter tidligere tilkoblede TV-er eller koble en tidligere tilkoblet mobil enhet til Soundbar.
• BT PAIRING: I denne modusen kan du koble en ny enhet til Soundbar. (Trykk på ✝ PAIR-knappen på fjernkontrollen, eller trykk på og hold inne ➞ (kilde)-knappen på oversiden av Soundbar i mer enn 5 sekunder når Soundbar er i "BT"-modus.)

MERKNADER

• Hvis du blir bedt om å angi en PIN-kode når du kobler til en Bluetooth-enhet, angir du <0000>.
• I Bluetooth-tilkoblingsmodus går Bluetooth-tilkoblingen tapt hvis avstanden mellom Soundbar og Bluetooth-enheten overstiger 10 m.
• Soundbar slås automatisk av etter 5 minutter i Klar-modusen.
• Soundbar kan kanskje ikke utføre Bluetooth-søket eller -tilkoblingen korrekt under følgende forhold:

– Hvis det er et sterkt elektrisk felt rundt Soundbar.
– Hvis flere Bluetooth-enheter er paret med Soundbar samtidig.
– Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer.

- Elektroniske enheter kan forårsake radioforstyrrelser. Utstyr som avgir elektromagnetiske bølger, må holdes borte fra Soundbar-hovedenheten, f.eks. mikrobølgeovner, enheter i trådløse nettverk osv.

• Soundbar støtter SBC-data (44,1kHz, 48kHz).

• Må kun tilkobles en Bluetooth-enhet som støtter A2DP (AV)-funksjonen.
• Du kan ikke koble Soundbar til en Bluetooth-enhet som bare støtter håndfrifunksjonen (HF).
• Når du har paret lydplanken til en Bluetooth-enhet, og du velger "[AV] Samsung Soundbar Nxxx" fra enhetens skannede liste over enheter, vil Soundbar automatisk skifte til "BT"-modus.

- Kun tilgjengelig hvis Soundbar er listet opp som en av Bluetooth-enhetens parede enheter. (Bluetooth-enheten og Soundbar må ha vært paret minst en gang tidligere.)

• Soundbar vil først vises på Bluetooth-enhetens liste over tilgjengelige enheter når det vises "BT READY" på skjermen til Soundbar.
• Soundbar kan ikke pares med en annen Bluetooth-enhet hvis den allerede er i Bluetooth-modus og paret med en annen Bluetooth-enhet.

Koble Bluetooth-enheten fra Soundbar

Du kan koble Bluetooth-enheten fra Soundbar. For instruksjoner, se i Bluetooth-enhetens brukerhåndbok.

• Soundbar vil bli frakoblet.
- Når Soundbar er koblet fra Bluetooth-enheten, viser Soundbar "BT DISCONNECTED" på frontdisplayet.

Koble Soundbar fra Bluetooth-enheten

Trykk på (kilde)-knappen på det øvre panelet eller på fjernkontrollen, og bytt deretter til en annen modus, bare ikke "BT".

• Det tar tid å koble fra, fordi Bluetooth-enheten må ta imot et svar fra Soundbar. (Frakoblingstiden kan variere avhengig av Bluetooth-enheten.)
• Når Soundbar er koblet fra Bluetooth-enheten, viser Soundbar "BT DISCONNECTED" på frontdisplayet.

MERKNADER

• I Bluetooth tilkoblingsmodus vil koblingen gå tapt hvis avstanden mellom Soundbar og Bluetoothenheten overskrider 10 meter.
• Soundbar slås av automatisk etter 5 minutter i Klar-status.

Mer Om Bluetooth

Bluetooth er en teknologi som lar Bluetooth-kompatible enheter samarbeide med hverandre ved hjelp av trådløse signaler.

• En Bluetooth-enhet kan skape støy eller feil, avhengig av bruken, när:
• En del av kroppen er i kontakt med mottaker / sender på en Bluetooth-enhet eller Soundbar.
• Utsettes for elektriske variasjoner fra elektronisk støy ved en vegg, i et hjørne eller ved en kontordeler.

• Utsettes for elektroniske forstyrrelser fra det samme frekvensområdet, inkludert medisinsk utstyr, mikrobølgeovner og trådløst LAN.

• Par Soundbar med Bluetooth-enheten med kort avstand mellom enhetene.

• Jo lengre avstand det er mellom Soundbar og Bluetooth-enheten, jo dårligere er kvaliteten. Hvis avstanden er lengre enn rekkevidden for Bluetooth-utstyret, mistes forbindelsen.

- I områder med dårlige mottaksforhold kan det oppstå problemer med Bluetooth-tilkoblingen.

- Bluetooth-forbindelsen bare fungerer når den er i nærheten av settet. Tilkoblingen blir koblet fra automatisk hvis avstanden blir for lang. Selv innenfor dette området kan lydkvaliteten bli forringet av hindringer som vegger eller dører.

- Denne trådløse enheten kan føre til elektriske forstyrrelser under bruk.

Koble til via Wi-Fi (trådløst nettverk)

• Koble en enkelt Soundbar til det trådløse nettet for å få tilgang til en rekke strømmetjenester for musikk og nettradio. Koble flere Soundbar til det trådløse nettet for å bruke gruppeavspilling eller stereolydmodus.
• For å koble en Soundbar til en mobil enhet via et trådløst nett (Wi-Fi), kreves appen SmartThings.

Den første tilkoblingen

1. Trykk på (kilde)-knappen på oversiden av Soundbar eller på fjernkontrollen for å velge "WIFI"-modus.

1. Installer og åpne appen SmartThings på den mobile enheten (f.eks. smarttelefon eller nettbrett).

1. Start appen, og følg instruksjonene på skjermen for å registrere (legge til) Soundbar i appen.

- Det automatiske hurtigvinduet (den tredje illustrasjonen nedenfor) kan mangle på enkelte mobile enheter.

Hvis dette skjer, kan du velge og fullføre "Add device" i app-menyen. Soundbar er nå lagt til i appen.

Start appen Legg til høyttalereAutomatisk visning

07 KOBLE TIL ET AMAZON-PRODUKT

• Denne funksjonen er kanskje ikke tilgjengelig i noen land.
• Denne tjenesten leveres av Amazon og kan avsluttes når som helst. Samsung har ikke ansvar for tilgjengelighet for tjenesten.

Koble til og bruke med et Amazon-produkt (Amazon Echo)

Du kan bruke en Amazon Echo-enhet til å styre din Soundbar, og dermed kunne nyte godt av de musikkfunksjonene som Amazon Echo tilbyr.

MERK

- Kontroller om Soundbar er koblet til Wi-Fi. (se "Koble til via Wi-Fi (trådløst nettverk)")

1. | SmartThings-appen kan du endre navnet på Soundbar til et som kan gjenkjennes av Amazon-enheten.

(eksempel: Samsung, Soundbar, Stue, Familierom, Soverom, Kontor, osv.)

FORSIKTIG

- Det kan hende at Amazon-enheter ikke gjenkjenner navn som inneholder elementer som for eksempel spesialtegn.

1. I Alexa-appen söker du etter "Samsung Wireless Audio" i Skills og velger "ENABLE".

- Hopp over dette trinnet hvis du allerede har satt opp Skills.

1. På Alexa trykk "Smart Home" → "Devices" → "Discover" for å fullføre sammenkoblingen.

    subgraph "Velg Smart Home"
        D["Home"] --> E["Enter Playing"]
        E --> F["Music & Grade"]
        F --> G["Listen"]
        G --> H["User Response & Help Info"]
        H --> I["Sales"]
        I --> J["Smart Home"]
        J --> K["Things to Try"]
        K --> L["Helps to Try"]
        L --> M["Settings"]
        M --> N["Help & Feedback"]
        N --> O["New Memory/Connect"]
        O --> P["Timer set for"]
    end

    subgraph "Velg Devices Oppdag enhet"
        Q["Smart Home"] --> R["Groups"]
        R --> S["Devices"]
        S --> T["Scenes"]
        T --> U["Configure Smart Home"]
        U --> V["Smart Home Skills"]
        V --> W["I enabled"]
    end

    subgraph "Velg Devices Oppdag enhet"
        X["Devices"] --> Y["Enable smart home skills to control devices with Alexa, if you've already enabled your skill, discover devices below. SMART HOME SKILL"]
        Y --> Z["DISCOVER"]
        Z --> AA["ALEXA SMART HOME"]
    end

Bruk talekommandoer til å styre Soundbar

- Amazon Echo-tjenestene som du kan bruke med din Soundbar, begrenser seg til musikk. De andre tjenestene som tilbys av Amazon Echo, slik som nyheter og vær, kan kun benyttes via din Amazon Echo-enhet.

Trigger + Kommando + Høyttalernavn

Bruk høyttalernavnet du endret i SmartThings-appen. (se "Koble til og bruke med et Amazon-produkt (Amazon Echo)")

Handling Talekommando
Søke etter en lydenhet som er lagt til iSmartThings-kontoen koblet til AmazonAlexa-kontoen	" Alexa Oppdag enheter"

* Bruke talekommandoer på en Soundbar som er kalt "Stue"

Handling Talekommando
Stille volumnivået til 5 “Alexa Stille volumet til 5 for Stue”
∅ke volumnivået “Alexa Volum opp for Stue”
Dempe lyden “Alexa Dempe for Stue”
Lytte til radiostasjonen KISS FM “Alexa Spille av Kiss FM for Stue”
Spille av neste låt “Alexa Neste låt for Stue”
Stoppe lyden “Alexa Stoppe for Stue”
Slå lyden på “Alexa Slå på Stue”
Slå lyden av “Alexa Slå av Stue”
Endre inngangskilde “Alexa Bytt til Bluetooth i Stue”

08 BRUKE FJERNKONTROLLEN

Slik bruker du fjernkontrollen

1	Strøm	Slår på og av Soundbar.
2	Kilde	Trykk for å velge en kilde som er koblet til Soundbar.BT PAIRING-modusDu slår på modusen “BT PAIRING” ved å trykke på og holde knappen (Kilde) inne i mer enn 5 sekunder.
3	Demp	Trykk på (Demp)-knappen for å slå av lyden.Trykk på den en gang til for å slå på lyden igjen.
4	[SOUND MODE]	Trykk for å velge ønsket lydeffekt: STANDARD, SURROUND eller SMART.Velg modusen STANDARD hvis du vil bruke den opprinnelige lyden.SMART-modusOptimerer lydeffekter automatisk slik at de er tilpasset scenen som spilles av.
5	BluetoothPAIR	Trykk på ✝PAIR-knappen. “BT PAIRING” vises på Soundbar-skjermen.Du kan koble Soundbar til en ny Bluetooth-enhet i denne modusen ved å velge Soundbar-enheten på søkelisten på Bluetooth-enheten.

6	Avspilling/Pause(BT/Wi-Fi)	Trykk på ▶II-knappen hvis du vil stoppe musikken midlertidig.Hvis du trykker på knappen igjen, spilles musikkfilen av.Funksjonen Auto Power DownEnheten slår seg av automatisk i følgende situasjoner.- D.IN / WIFI / BT-modus: Hvis det ikke er noe lydsignal i 5 minutter.- HDMI 1- eller HDMI 2-modus: Hvis det ikke er noe lydsignal i 15 minutter.
7	Opp/Ned/Venstre/Høyre	Trykk på de angitte områdene for å velge Opp/Ned/Venstre/Høyre.Trykk på knappen Opp/Ned/Venstre/Høyre for å velge eller angi funksjonene.Hoppe over musikkTrykk på knappen Høyrefor å velge neste musikkfil. Trykk på knappen Venstrefor å velge forrige musikkfil.Anynet+ / Auto Power LinkDu kan slå på eller av Anynet+ og Auto Power Link.Anynet+ og Auto Power Link slås på og av med henholdsvis Høyre- og Venstre-knappen.- Anynet+ : Hvis Soundbar er koblet til en Samsung-TV via en HDMI-kabel, kan du styre Soundbar med en Samsung-TV-fjernkontroll.Trykk på og hold inne knappen Høyrei 5 sekunder for å veksle mellom ON og OFF for Anynet+.Auto Power Link : Hvis Soundbar er koblet til TV-en med en digital optisk kabel, kan Soundbar slås på automatisk når du slår på TV-en. Trykk på og hold inne knappen Venstrei 5 sekunder for å veksle mellom ON og OFF for Auto Power Link.- Standardinnstillingen for Anynet+ / Auto Power Link er ON.ID SETTrykk og hold på Opp-knappen i 5 sekunder for å fullføre ID SET.
8	Lydkontroll	Du kan velge mellom TREBLE, BASS, SYNC, CENTER LEVEL, SIDE LEVEL, FRONT TOP LEVEL, REAR LEVEL, REAR TOP LEVEL og VIRTUAL ON/OFF.Hvis du vil styre volumet for diskanten eller bassen, må du velge TREBLE eller BASS i lydinnstillingene og deretter justere volumet mellom -6 og +6 ved hjelp av Opp/Ned-knappene.Trykk på og hold inne knappen (Lydkontroll) i cirka 5 sekunder for å justere lyden for hvert frekvensbånd. 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz og 10 KHz kan velges med knappene Venstre/Høyre og kan justeres til en innstilling mellom -6 og +6 med knappene Opp/Ned.Hvis du vil styre volumet for hver av høyttalerne, velger du CENTER LEVEL, SIDE LEVEL eller FRONT TOP LEVEL i lydinnstillingene og justerer deretter volumet mellom -6 og +6 ved hjelp av Opp/Ned-knappene.Hvis bilde og lyd ikke er synkronisert mellom TV-apparatet og din Soundbar, velger du SYNC i lydinnstillingene og stiller deretter lydforsinkelsen til 0–300 millisekunder ved å trykke på Opp/Ned-knappene.Hvis surroundhøyttalere er koblet til, velger du REAR LEVEL eller REAR TOP LEVEL og bruker deretter Opp/Ned-knappene til å justere volumet innenfor området -6 til +6.Funksjonen REAR SPEAKER kan styres med VIRTUAL ON/OFF ved hjelp av Opp/Ned-knappene.SYNC støttes bare for noen funksjoner.
9	WOOFER	Trykk knappen oppover eller nedover for å justere volumet på basshøyttaleren til -12 eller mellom -6 og +6. Hvis du vil stille inn basshøyttalervolumet til 0, trykker du på knappen.
10	VOL	Trykk knappen oppover eller nedover for å justere volumet.DempTrykk på knappen VOL for å dempe lyden. Trykk på den igjen for å slå på lyden.

Justere Soundbar-volumet med fjernkontrollen til en TV

Bruk først TV-menyen til å stille inn TV-lyden på Samsung-TV-en til eksterne høyttalere, og bruk deretter Samsung-fjernkontrollen til å styre volumet på Soundbar. Se brukerveiledningen for TV-en hvis du vil ha mer informasjon.

Standardmodusen for denne funksjonen er styring med fjernkontrollen til en Samsung-TV. Hvis TV-en din ikke er fra Samsung, følger du fremgangsmåten nedenfor for å endre innstillingene for denne funksjonen.

1. Slå av Soundbar.

1. Hvis du ikke vil bruke denne funksjonen, trykker du opp og holder på WOOFER-knappen gjentatte ganger i 5 sekunder til "OFF-TV REMOTE" vises på displayet.

1. Hvis du vil styre Soundbar-volumet med TV-fjernkontrollen, trykker du opp og holder på WOOFER-knappen gjentatte ganger i 5 sekunder til "ALL-TV REMOTE" vises på displayet. Deretter bruker du menyen på TV-en til å velge eksterne høyttalere.

- Hver gang du trykker WOOFER-knappen opp og holder den i 5 sekunder, veksler modusene i denne rekkefølgen:

"SAMSUNG-TV REMOTE"

(standardmodus) → "OFF-TV REMOTE" → "ALL-TV REMOTE".

- Denne funksjonen er kanskje ikke tilgjengelig, avhengig av fjernkontrollen.

– Produsenter som støtter denne funksjonen: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Bruke de skjulte knappene (knapper med mer enn én funksjon)

Skjult knapp		Side
Knapp på fjernkontrollen Funksjon
WOOFER	Fjernkontrollen til TV På/Av (Standby)	Side 29
[cCHK] (Kilde)	BT-paring Side 26
▶II (Avspilling/Pause)	Auto Power Down På/Av (AUX-modus) Side 27
	BT klar Side 19
Venstre	Auto Power Link ON/OFF	Side 27
Høyre Anynet+ ON/OFF Side 27
Opp ID SET Side 27
(Lydkontroll)	7-bånds EQ	Side 28

Utgangsspesifikasjoner for de forskjellige lydeffektmodusene

• Hvis inngangskilden er Dolby Atmos®, er 7.1.4 utgangskanal. Lydeffekten er ikke tilgjengelig.

09 INSTALLERE VEGGFESTET

Forholdsregler ved installasjon

• Installer bare på en loddrett vegg.
- Ikke installer på et sted med høy temperatur eller fuktighet.
- Kontroller at veggen er sterk nok til å bære vekten på produktet. Hvis ikke må veggen forsterkes, eller du må velge et annet sted for installasjonen.
- Kjøp og bruk egnede monteringsskruer eller -bolter for den typen vegg du har (gipsplate, stålplate, tre osv.). Fast om mulig monteringsskruene i veggstolper.
- Kjøp veggmonteringsskruer som passer til veggtypen og tykkelsen på veggen du vil montere Soundbar på.
- Diameter: M5 - Lengde: 35 mm eller lengre anbefales.
- Koble kablene fra enheten til eksterne enheter før du monterer Soundbar på veggen.
- Kontroller at enheten er slått av og frakoblet før du monterer den. Ellers kan den forårsake elektrisk støt.

Veggmonteringskomponenter

Veggfestestyring

Festeskrue Skrue

1. Trykk en pennespiss eller spiss blyant gjennom midten av A-TYPE-bildene på hver side av malen for å merke hullene for støtteskruene, og ta deretter bort Veggfestestyring.

1. Bor et hull i veggen ved hvert merke ved hjelp av en drill.

- Hvis merkene ikke samsvarer med posisjonen til boltene, må du sørge for at du monterer egnede ankerskruer eller Molly-plugger i hullene før du setter inn støtteskruene. Hvis du bruker ankerskruer eller Molly-plugger, må du sørge for at hullene du borer, er store nok for ankerskruene eller Molly-pluggene du skal bruke.

1. Skyv en skrue (følger ikke med) gjennom hver Festeskrue, og skru deretter til hver skrue i hullet.

1. Monter de 2 Veggfestebrakettene riktig vei på undersiden av Soundbar med 2 Skruer.

- Under monteringen må du kontrollere at opphengsdelen av Veggfestene er plassert på baksiden av Soundbar.

Baksiden av Soundbar

Høyre side av Soundbar

1. Monter Soundbar med den påmonterte Veggfestebrakettene på Festeskruene på veggen.

1. Skyv Soundbar nedover som vist på bildet nedenfor, slik at Veggfestebrakettene sitter ordentlig på Festeskruene.

- Sett Festeskruene inn i den brede (nedre) delen på Veggfestebrakettene, og skyv så Veggfestebrakettene nedover slik at Veggfestebrakettene hviler godt på Festeskruene.

Montere surroundhøyttalere på en vegg (selges separat)

Du kan kjøpe veggfester separat hvis du vil montere surroundhøyttalerne på en vegg.

Merknader angående veggmontering av surroundhøyttalerne

• Veggfestene for surroundhøyttalerne må kunne bære mer enn 2,0 kg.
  • Hullstørrelse: 1/4–20 gjengeinnsats
• Siden montering med veggfeste er valgfritt, må du kjøpe det aktuelle tilbehøret separat.
• Få en kvalifisert montør til å montere veggfestebrakettene.
• Få et profesjonelt montørfirma til å montere produktet på veggen.
• Kontroller veggens bæreevne før du monterer veggfestebrakettene. Hvis bæreevnen ikke er tilstrekkelig, må veggen forsterkes før veggfestebrakettene og høyttalerne monteres på veggen.
• Mer informasjon finnes i håndboken for veggfestet.
• Samsung Electronics er ikke ansvarlig for skader på produktet som oppstår som følge av at det er montert feil.
• Pass på at høyttalerne ikke monteres sideveis eller opp ned.

10 PROGRAMVARE- OPPDATERING

Når Soundbar er koblet til internett, vil det automatisk komme programvareoppdateringer, selv om Soundbar er slått av.

- For å bruke funksjonen Oppdater automatisk, må Soundbar være koblet til internett. Wi-Fi-tilkoblingen til Soundbar vil bli avsluttet hvis strømkabelen blir koblet fra eller ved strømbrudd. Hvis det oppstår strømbrudd og strømmen kommer tilbake, eller du kobler til strømledningen igjen, slår du på Soundbar, og deretter kobler du den til Internett.

11 FEILS∅KING

Det er ikke mulig å slå på enheten.

→Trekk ut støpselet, og sett det inn igjen.

Lyden faller ut i BT-modus.

→Se avsnittene om Bluetooth-tilkobling på sidene 11 og 18.

→ Trykk på (Demp)-knappen for å deaktivere lyd av-funksjonen.

→Sett inn nye batterier.

Er det for lang avstand mellom

fjernkontrollen og Soundbar-hovedenheten?

→ Flytt fjernkontrollen nærmere Soundbarhovedenheten.

Dette problemet kan oppstå hvis basshøyttaleren ikke er koblet til hovedlydplankeenheten.

→Prøv å koble til basshøyttaleren på nytt. (se side 6.)

Basshøyttaleren summer og vibrerer merkbart.

Prøv å justere vibreringen i basshøyttaleren.

→ Trykk WOOFER-knappen på fjernkontrollen opp eller ned for å justere basshøyttalervolumet. (til -12 eller mellom -6 og +6)

→Kontroller at kabelen er korrekt tilkoblet. (Kontroller navnet på porten for å forsikre deg om at kabelen er koblet til riktig port.) (Se den aktuelle siden for informasjon om hver tilkoblingsmetode.)

→ Trykk på 📋 (kilde)-knappen på Soundbars toppanel eller på fjernkontrollen for å kontrollere om modusen er riktig.

1. Sett Soundbar til modusen "BT PAIRING", og bruk TV-apparatet til å søke igjen. (Se side 11 for mer informasjon.)

→ Koblet til via trådløst nett

- Bare Samsung Smart TV-er som er produsert etter 2013, støttes.

- Hvis TV-apparatet ikke er koblet til det trådløse nettet, bruker du nettverksmenyen på TV-apparatet for å opprette en forbindelse. (Se brukerhåndboken for TV-apparatet)

- Når Soundbar er koblet til, finner du den i listen over høyttalere på mobilenheten din när du kjører appen

SmartThings. Se side 21 for mer informasjon.

- Hvis den trådløse ruteren (Wi-Fi) bruker en DFS-kanal kan du ikke opprette en trådløs forbindelse mellom TV-apparatet og Soundbar. Ta kontakt med internettleverandøren din for mer informasjon.

12 LISENS

• Spotify-programmet er underlagt tredjepartlisenser som man finner her : www.spotify.com/connect/third-party-licenses.
• For mer informasjon om Spotify Connect, se www.spotify.com/connect

13 LISENSMERKNADER OM ÅPEN KILDEKODE

Hvis du vil ha mer informasjon hva slags åpen kildekode som er benyttet i dette produktet, gå til nettsiden: http://opensource.samsung.com

14 VIKTIG MERKNAD OM SERVICE

• Figurer og illustrasjonen i denne brukerhåndboken er kun for referanse, og kan avvike fra hvordan de er på produktet.
• Du kan bli belastet med et administrasjonsgebyr hvis

(a) En reparatør blir sendt ut til deg på din forespørsel og det ikke er noe galt med produktet (dvs. du har ikke lest denne brukerhåndboken).

(b) Du tar med deg enheten til et serviceverksted, og det ikke er noe galt med produktet (dvs. du har ikke lest denne brukerhåndboken).

- Vi vil opplyse deg om hvor stort dette administrasjonsgebyret er før vi besøker deg eller starter å jobbe med spilleren.

15 SPESIFIKASJONER OG VEILEDNING

Spesifikasjoner

Modellnavn HW-N960
Vekt 8,8 kg
Dimensjoner (B x H x D) 1226,0 x 83,0 x 136,0 mm
Driftstemperaturområde +5°C til +35°C
Fuktighetsområde drift 10 % til 75 %
FORSTERKERNominell utgangseffekt	18W x 10 + 10W x 3, 4 Ohm
Avspillingsformater som støttes	LPCM 2ch, Dolby AudioTM(Støtter Dolby® Digital), DTS
UTGANGSEFFEKT, TRÅDL∅S ENHETWi-Fi maks. sendereffekt	100 mW ved 2,4–2,4835 GHz,5,15–5,35 GHz og 5,47–5,725 GHz
UTGANGSEFFEKT, TRÅDL∅S ENHETBT maks. sendereffekt	100 mW ved 2,4–2,4835 GHz
UTGANGSEFFEKT, TRÅDL∅S ENHETSRD maks. sendereffekt	100 mW ved 2,4–2,4835 GHz og5,15–5,25 GHz/25 mW ved 5,725–5,825 GHz
Basshøyttalerens navn PS-WN90
Vekt 9,6 kg
Dimensjoner (B x H x D) 203,5 x 400,0 x 415,5 mm
FORSTERKERNominell utgangseffekt	162W
Surroundhøyttalerens navn PS-SN90-1, PS-SN90-2
Vekt 2,1 kg
Dimensjoner (B x H x D) 120,0 x 210,0 x 141,0 mm
FORSTERKERNominell utgangseffekt	35W x 4

MERKNADER

• Samsung Electronics Co., Ltd reserverer seg retten til å endre spesifikasjonene uten varsel.
  • Vekt og dimensjoner er omtrentlige.

Forholdsregel: Soundbar startes på nytt automatisk hvis du slår Wi-Fi på eller av.

Totalt strømforbruk i hvilemodus (W) 4,5W
Wi-FiMetode for deaktivering av port	Trykk på ID SET-knappen på det nedre panelet påSoundbar i 30 sekunder for å slå Wi-Fi på eller av.
BluetoothMetode for deaktivering av port	Trykk på NETWORK-knappen på det nedre panelet påSoundbar i 30 sekunder for å slå Bluetooth på eller av.

- Samsung Electronics erklærer herved at dette utstyret oppfyller kravene i direktiv 2014/53/EU. Den fullstendige teksten i deklarasjonen om oppfyllelse av EUs krav er tilgjengelig på følgende Internett-adresse:

http://www.samsung.com > gå til Support > Søk etter produktstøtte og angi modellnavnet. Dette utstyret kan brukes i alle EU-land.

5 GHz WLAN (Wi-Fi eller SRD)-funksjonen på dette utstyret kan bare brukes innendørs.

[Korrekt avhending av batterier i dette produktet]

(Gjelder i land med avfallssortering)

Denne merkingen på batteriet, håndboken eller emballasjen angir at batteriene i dette produktet ikke skal kastes sammen med annet husholdningsavfall ved slutten av sin levetid. Der det er merket, angir de kjemiske symbolene Hg, Cd eller Pb at batteriet inneholder kvikksølv, kadmium eller bly over referansenivåene i EUdirektiv 2006/66.

Hvis batteriene ikke avhendes på riktig måte, kan disse stoffene skade menneskers helse eller miljøet. For å beskytte naturressursene og for å fremme gjenbruk av materialer ber vi deg holde batterier adskilt fra andre typer avfall og resirkulere dem ved å levere dem på din lokale mottaksstasjon.

Korrekt avhending av dette produktet (Avfall fra elektrisk og elektronisk utstyr)

(Gjelder i land med avfallssortering)

Denne merkingen som vises på produktet, dets tilbehør eller dokumentasjon, indikerer at produktet eller det elektroniske tilbehøret (for eksempel lader, headset, USB-kabel) ikke skal kastes sammen med annet husholdningsavfall ved slutten av levetiden. For å hindre potensiell skade på miljøet eller helseskader grunnet ukontrollert avfallsavhending ber vi om at dette avfallet holdes adskilt fra andre typer avfall og resirkuleres på ansvarlig måte for å fremme bærekraftig gjenbruk av materielle ressurser.

Private forbrukere bør kontakte enten forhandleren de kjøpte produktet av, eller lokale myndigheter for detaljer om hvor og hvordan disse artiklene kan resirkuleres på en miljøvennlig måte.

Forretningsbrukere bør kontakte sin leverandør og undersøke vilkårene i kjøpskontrakten. Dette produktet og det elektroniske tilbehøret skal ikke blandes med annet kommersielt avfall som skal kastes.

Mer informasjon om Samsungs miljøtiltak og produktspesifikke og lovmessige forpliktelser, for eksempel REACH, WEEE, batterier, finnes på:

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

SÄKERHETSINFORMATION

WARNING

FÖR ATT MINSKA RISKEN FÖR ELEKTRISKA STÖTAR SKALL DU INTE TA BORT HÖLJET (ELLER BAKSIDAN).

DET FINNS INGA DELAR INUTI SOM DU KAN REPARERA. ÖVERLÄMNA SERVICEÅTAGANDEN TILL KVALIFICERAD PERSONAL.

14 Viktig information om service 37
