KÄYTTÖOHJE IVS 9600-90 X GRAM

6 personer, kuverter

6 x 24 cm middagstallerkner

6 x 10 cm suppeskåle

1 x 19 cm serveringsgfad

1 x 17 cm serveringsgfad

1 x 32 cm Stegefad

eller

20 tallerkner med ∅ 28 cm

eller

80 espresso kopper

eller

40 tekopper

aivan ensiksi haluamme kiittää tuotteemme valinnasta. Olemme varmoja, että tämä moderni, funktionaalinen ja käytännöllinen astianlämmitin, joka on valmistettu parhaista materiaaleista, vastaa kaikkia odotuksiasi.

Suosittelemme lukemaan käyttöohjeet huolellisesti, jotta voit saavuttaa parhaat tulokset astianlämmittimen käytössä.

SÄILYTÄ NÄMÄ OHJEET TULEVAA KÄYTTÖÄ VARTEN.

HUOMIO!

Jotta takuumme on voimassa, lähetä meille Takuutodistus. Kun pyydät huoltoapua, sinun täytyy esittää astianlämmittimen ostokuitti, jossa on myyjän leima ja päiväys.

Jos nämä ehdot eivät täyty, takuu ei ole voimassa.

Säilytä käyttöohjeet aina laitteen läheisyydessä. Jos lainaat astianlämmittimen jollekin toiselle, lainaa myös käyttöohjeet!

Ympäristönsuojelu

Pakkauksen hävittäminen

Pakkauksella on vihreä piste -merkki.

Lajittele kaikki pakkausmateriaalit, kuten pahvit, styroxmuovit ja muovikääreet asianmukaisiin keräysastioihin. Näin varmistat, että pakkausmateriaalit päätyvät kierrätykseen.

Käytöstä poistetun laitteen hävittäminen

Eurooppalaisen sähkö- ja elektronilaiteromujen (WEEE) käsittelemistä koskevan direktiivin 2002/96/EY mukaan kotitalouksien sähkölaitteita ei saa viedä normaalin kotitalousjätteen keräyspisteeseen.

Vanhat laitteet viedään erilliseen keräyspisteeseen, jotta komponenttimateriaalit saadaan talteen ja kierrätetään mahdollisimman tehokkaasti. Näin estetään myös mahdolliset terveys- ja ympäristöhaitat. Kaikissa tällaisissa tuotteissa tulee olla ylivivatun roskasäiliön kuva muistuttamassa ihmisiä tuotteen viemisestä erilliseen keräyspisteeseen.

Kuluttajat voivat ottaa yhteyttä paikallisiin viranomaisiin tai laitteen myyneeseen liikkeeseen ja kysyä lisätietoja vanhojen sähkölaitteiden keräyspisteistä.

Tee laite käyttökelvottomaksi ennen kierrättämistä vetämällä virtajohto irti ja katkaisemalla ja hävittämällä se.

Sisällysluettelo

Asennusohjeet 15

Ennen asentamista....15
Asennus 15
Sähköliitäntä....16

Turvallisuusohjeet....17

Käyttöön liittyvät varotoimenpiteet....18

Laitteen kuvaus....19

Tärkeimmät osat....19
Astianlämmittimen toimintaperiaate....19

Käyttö 20

Ennen ensimmäistä käyttökertaa....20
Ohjauspaneeli....20
Toiminta-asetukse 21
Lämmitys kertaa 21

Kantavuus 22

Puhdistus ja huolto 23

Laitteen etuosa ja ohjauspaneeli 23
Astianlämmittimen sisäpuoli 23
Liukuestematto 23

Mitä teen, jos astianlämmitin ei toimi? 24

Asennus....49

Yhdistelmävaihtoehdot 49

Asennusohjeet

Ennen asentamista

Tarkista, että tulojännite on sama tietokilvessä ja virtalähteessä, jota aiot käyttää.

Avaa laatikko, ota lisätarvikkeet ulos ja poista pakkausmateriaalit.

Huomautus! Astianlämmittimen etupinnassa voi olla suojakelmu. Poista suojakelmu huolellisesti ennen astianlämmittimen ensimmäistä käyttökertaa.

Varmista, että laite ei ole vaurioitunut millään lailla. Tarkista, että laatikko avautuu ja sulkeutuu oikein. Jos havaitset vaurioita, ota yhteyttä huoltoon.

Huomautus: pistorasian tulee olla helppopääsyisessä paikassa astianlämmittimen asentamisen jälkeen.

Astianlämmitin tulee yhdistää kiinteästi vain valmistajan ilmoittamiin laitteisiin. Jos astianlämmitin yhdistetään muihin laitteisiin, takuu raukeaa, sillä silloin ei voida enää taata, että astianlämmitin toimii oikein.

Asennus

Jotta astianlämmitin voidaan yhdistää muihin laitteisiin, sijoituspaikassa tulee olla kiinteä välihylly, joka kantaa molempien laitteiden painon.

Astianlämmittimeen yhdistettävä laite pannaan sen päälle. Erillistä hyllyä ei tarvita.

Asenna astianlämmittimeen yhdistetty laite noudattamalla asianmukaisia ohjeita ja asennusohjeita.

Tarpeelliset asennusmitat ilmoitetaan millimetreinä piirroksissa näiden ohjeiden lopussa. Toimi seuraavasti:

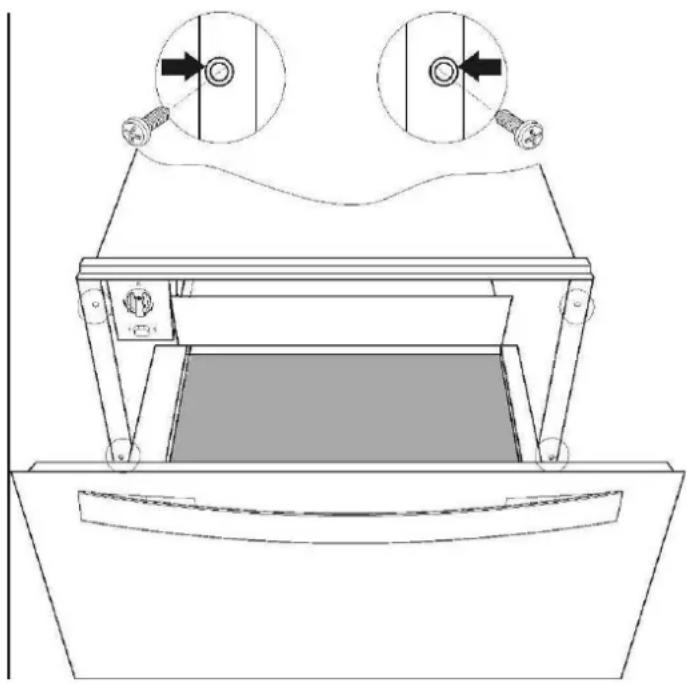

1. Pane astianlämmitin hyllylle ja liu'uta se syvennykseen niin, että laite on hyllyn keskellä ja sen etuosa on tasoissa hyllyn reunojen kanssa.
2. Tarkista, että astianlämmittimen runko on suorassa ja tasaisesti hyllyllä.
3. Avaa laatikko ja kiinnitä astianlämmitin reunoista kahdella mukana toimitetulla ruuvilla.

Astianlämmittimessä on virtajohto ja pistoke yksivaihevirralle. Suosittelemme kytkemään pistokkeen pistorasiaan, joka on helppopääsyisessä paikassa asennuksen jälkeen.

Jos astianlämmitin asennetaan pysyvästi, pätevän sähkömiehen tulee suorittaa asennus. Tällöin laite tulee kytkeä virtapiiriin kaikkinapaisella katkaisimella ja kosketinten väliin pitää jäädä vähintään 3 mm tilaa.

Sähköliitäntää koskevat tiedot ovat astianlämmittimen tietokilvessä. Tietojen tulee vastata sen pistorasian tietoja, johon laite kytketään.

VAROITUS: ASTIANLÄMMITIN TÄYTYY MAADOITTAA.

Valmistaja ja jälleenmyyjät eivät ota vastuuta ihmisille, eläimille ja omaisuudelle koituvista vahingoista, jos näitä asennusohjeita ei noudateta.

Turvallisuusohjeet

• Varoitus! Vertaa tietokilven sähkömerkintöjä (jännite ja taajuus) käytettävän virtalähteen tietoihin ennen laitteen kytkemistä virtapiiriin. Jos tiedot eivät ole yhdenmukaiset, seurauksena voi olla ongelmia. Mikäli olet epävarma, kysy asiaa sähkömieheltä.
• Varoitus! Jos virtajohdon pistoke on irrotettu, sähkömiehen täytyy asentaa ja kytkeä laite. Ota yhteyttä pätevään sähkömieheen, joka tuntee nykyiset turvastandardit ja noudattaa niitä. Valmistaja ei ole vastuussa vaurioista, jotka johtuvat asennus- ja kytkentävirheistä.
• Varoitus! Laitteen sähköturvallisuus voidaan taata vain, jos se on maadoitettu. Valmistaja ei ole vastuussa vaurioista, jotka johtuvat asennuksen suojajärjestelmän puuttumisesta tai sen vioista (esim. sähköisku).
• Varoitus! Käytä laitetta vasta sitten, kun se on asennettu kiinteästi. Vain näin voidaan varmistaa, että käyttäjät eivät koske laitteen sähköosiin.

• Varoitus! Älä koskaan avaa laitteen runkoa. Mahdolliset kosketukset sähköjohtojen kanssa tai sähköjärjestelmän tai mekaanisten osien muutokset voivat vaarantaa käyttäjän turvallisuuden ja haitata laitteen virheetöntä toimintaa.

• Varoitus! Valmistajan valtuuttaman sähkömiehen tulee tehdä etenkin sähköisten osien korjaus- ja huoltotyöt. Valmistaja ja jälleenmyyjät eivät ole vastuussa ihmisille, eläimille ja omaisuudelle koituneista vahingoista, jotka johtuvat valtuuttamattoman henkilön tekemistä korjaus- ja huoltotöistä.

• Varoitus! Takuuaikana korjauksia saa tehdä vain valmistajan valtuuttama sähkömies. Muussa tapauksessa korjauksesta johtuvat vahingot eivät kuulu takuun piiriin.
• Varoitus! Laite tulee irrottaa virtalähteestä asennus- ja korjaustöiden ajaksi. Irrota laite virtalähteestä jollakin seuraavista tavoista:
• Irrota sulaketaulun sulake / kytke virta pois katkaisimella.
• Irrota pistoke pistorasiasta. Irrota pistoke pistorasiasta vetämällä pistokkeesta. Älä koskaan vedä virtajohdosta.

Käyttöön liittyvät varotoimenpiteet

• Tämä laite noudattaa nykyisiä
turvallisuusstandardeja. Laitteen asiaton käyttö voi vaarantaa käyttäjän turvallisuuden.
- Lue käyttöohjeet huolellisesti ennen kuin käytät laitetta ensimmäisen kerran. Näin vältät vammautumisen tai laitteen vaurioitumisen.
- Astianlämmitin on vain talouskäyttöön.
- Käytä astianlämmitintä vain astioiden lämmittämiseen. Muu käyttö on kielletty ja voi olla vaarallista. Valmistaja ei ole vastuussa hajoamisista tai vioista, jotka johtuvat laitteen väärästä käytöstä.
- Älä käytä laitetta ruoan tai juomien lämpimänä pitämiseen, lämmittämiseen tai valmistamiseen. Ruoasta ja juomista haihtuva kosteus voi johtaa laitteen ruostumiseen.
- Valitusta lämpötilasta ja käyttöajasta riippuen laitteen sisälämpötila voi nousta 80 °C:een. Suojaa kätesi patalapuilla tai uunikintaalla, kun otat astiat pois astianlämmittimestä.
- Ole erityisen varovainen lasten kanssa, äläkä anna heidän leikkiä laitteen lähettyvillä. Jos laite käynnistetään vahingossa, se kuumenee ja voi aiheuttaa vakavia palovammoja.

Lasten tulee antaa käyttää laitetta ilman aikuisen valvontaa vain, jos heitä on opastettu laitteen turvallisessa käytössä ja tunnistamaan vaaratilanteet, joita voi syntyä, jos laitetta käytetään väärin.

• Älä istu äläkä riipu laatikossa. Teleskooppikiskot voivat vahingoittua. Laatikon maksimikapasiteetti on 25 kg.
• Älä säilytä synteettisestä materiaalista valmistettuja astioita tai helposti syttyviä esineitä astianlämmittimessä. Tällaiset esineet voivat sulaa tai syttyä tuleen, kun laite käynnistetään. Tulipalovaara.
• Älä käytä laitetta keittiön lämpötilan nostamiseen. Saavutettu korkea lämpötila voi saada laitteen lähellä olevat herkästi syttyvät esineet palamaan.
• Älä käytä puhdistuksessa korkeapaineisia tai höyrysuihkulaitteita. Höyry voi vaikuttaa sähkökomponentteihin ja aiheuttaa oikosulun. Myös höyryn paine voi vahingoittaa laitteen pintaa ja komponentteja pidemmällä aikavälillä.
• Kun laitetta ei enää käytetä, irrota se virtalähteestä ja tee virtajohdosta käyttökelvoton, jotta laite ei ole vaarallinen esimerkiksi lasten leikeissä.

Laitteen kuvaus

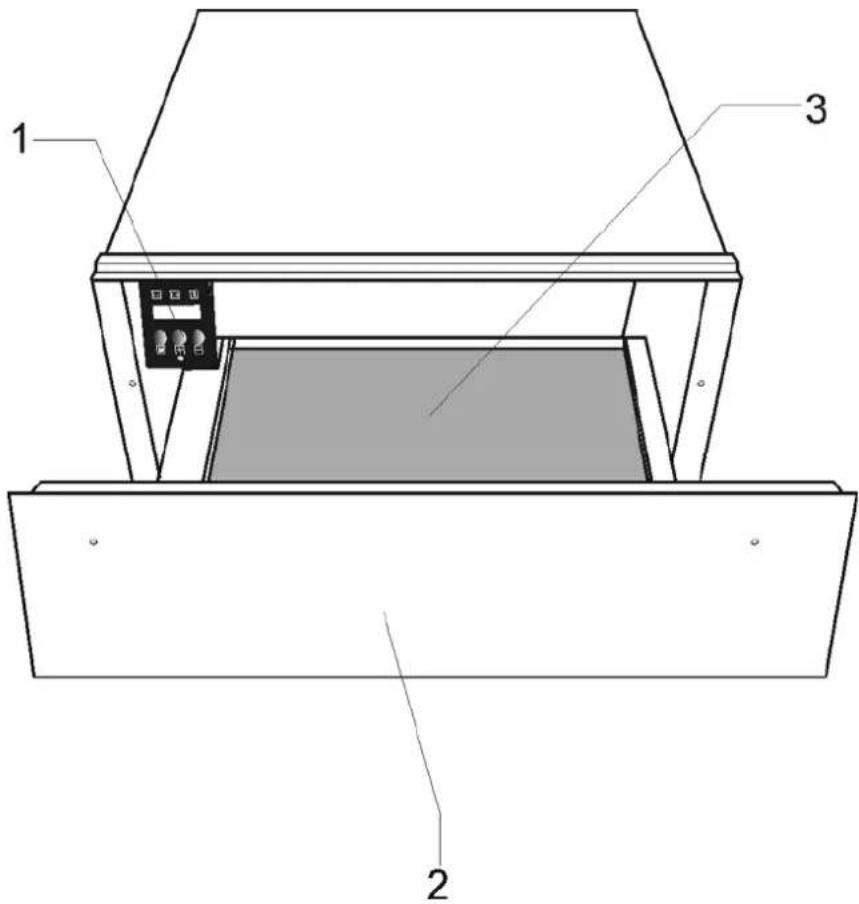

Tärkeimmät osat

1. – Ohjauspaneeli 3. – Anti-slip matto
2. – Kahva

Astianlämmittimen toimintaperiaate

Laitteessa on lämpimän ilman kiertojärjestelmä. Tuuletin siirtää sähköisen lämmityselementin tuottamaa lämpöä laitteen sisällä.

Termostaatin avulla käyttäjä voi säätää astioiden haluttua lämpötilaa.

Kiertävä kuuma ilma lämmittää astiat nopeasti ja tasaisesti.

Lämmityselementin ja tuulettimen suojana on metalliritilä.

Laatikon pohjalla on liukuestematto, joka pitää astiat paikallaan, kun laatikko avataan ja suljetaan.

Käyttö

Ennen ensimmäistä käyttökertaa

Ennen kuin käytät laitetta ensimmäisen kerran, puhdista sen sisä- ja ulkopuoli noudattamalla Puhdistus ja huolto -kohdassa annettuja puhdistusohjeita.

Kuumenna sitten astianlämmitintä vähintään kaksi tuntia. Käännä lämpötilan säädin tätä varten maksimiasentoon (katso kohta Lämpötilan valitseminen).

Varmista, että keittiössä on hyvä ilmastointi, kun teet tämän.

Laitteen osat on suojattu erikoisaineella. Tästä syystä ensimmäisen kuumennuksen aikana syntyy vieras haju. Haju ja mahdollisesti syntyvä savu katoavat vähän ajan kuluttua. Ne eivät ole merkki siitä, että kytkennöissä tai laitteessa on jotain vikaa.

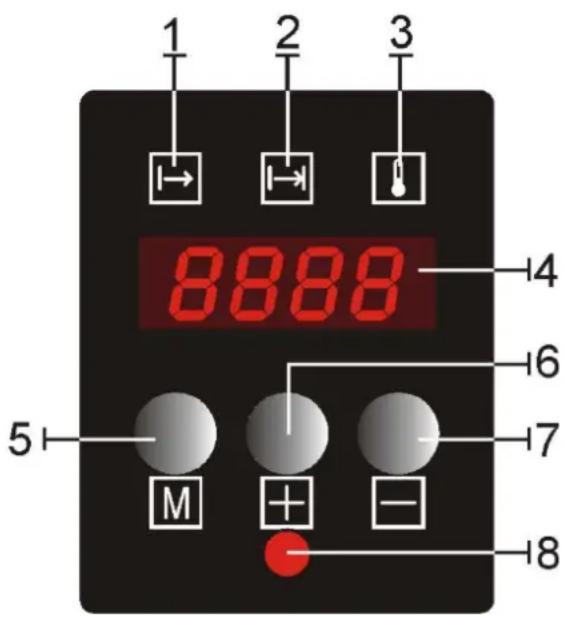

Ohjauspaneeli

1. Aloittaa myöhemmin merkkivalo
2. Ajastimen merkkivalo
3. Lämpötilan merkkivalo
4. Näyttö
5. Toiminto / keskeisiin
6. "+" (Lisätä) näppäin
7. "-" (Vähennys) / OFF
8. Operaatio merkkivalo "-" (vähennys) / OFF

Käyttö

Toiminta-asetukse

Valmiustila

Tässä tilassa koko järjestelmä on irrotettu eikä merkkivalo tai näyttö on valaistu.

Normaali toiminta

Tässä tilassa järjestelmä tuottaa lämpöä. Näytössä näkyy jäljellä oleva käyntiaika ja asetettua lämpötilaa vuorotellen kunkin 2 sekuntia. Ajastin ja lämpötilan merkkivalo syttyy valo-up vuorotellen kunkin 2 sekuntia ja yhteensovitetaan merkkivalot. Operaatio merkkivalo palaa jatkuvasti, kunnes ajastin saavuttaa nollan.

Ohjelmoida normaalin toiminnan, toimi seuraavasti:

1. Paina "M"-näppäintä kerran tai useita kertoja kunnes ajastin merkkivalo vilkkuu
2. Paina "+" tai "-" näppäimillä halutun toiminta-aika välillä 0h00 - 4h00.
3. Paina "M"-näppäintä vahvistamaan.Lämpötilan merkkivalo alkaa vilkkua.
4. Paina "+" tai "-" näppäimiä asettaaksesi halutun lämpötilan välillä 30-80 °C.
5. Paina "M" näppäintä 3 sekunnin ajan tai odota 5 sekuntia
6. Lämpeneminen Drawer alkaa toimimaan parametreja.

Aloittaa myöhemmin

Tässä tilassa näytöllä näkyy jäljellä oleva aika toiminta aloittaa ja laskenta-alas.Operation merkkivalo vilkkuu ja aloittaa myöhemmin merkkivalo palaa.

Asettaa aloittaa myöhemmin, toimi seuraavasti:

1. Ohjelma normaalikäytössä parametreja kohdissa 1) ja 4) edellisen osan.

2. Paina "M"-näppäintä vahvistamaan.Aloittaa myöhemmin merkkivalo alkaa vilkkua.

3. Paina "+" tai "-" näppäimillä halutun käynnistysviiveen välillä 0h00 - 9h50.
4. Paina "M" näppäintä 3 sekunnin ajan tai odota 5 sekuntia.
5. Lämpeneminen Drawer tulee aloittaa myöhemmin tila.
6. Kun on kulunut Warming Drawer alkaa toimimaan parametreja.

Peruuta Operation

Ohjelmointi voidaan peruuttaa milloin tahansa painamalla "-" näppäintä 3 sekunnin ajan.

Toimintaa tai aloittaa myöhemmin voidaan peruuttaa (esimerkiksi siksi vieras saapui aiemmin tai astiat tuntuu riittävän lämpimänä) painamalla "-" näppäintä 3 sekunnin ajan.

Lämmitys kertaa

Eri tekijät vaikuttavat lämmitys kertaa:

• Materiaali ja paksuus astiat
• Kuorman määrä
• Miten astiat on järjestetty
• Lämpötila-asetus

Sen vuoksi ei ole mahdollista antaa tarkkoja lämmitys kertaa.

Koska opas, seuraavat ajat annetaan termostaatti 60 °C ja yhdenmukaisen lämmitykseen astiat:

Kuormitus Aika (min)

Astiat varten 6 ihmiset 30 – 35

Astiati varten 12 ihmiset 40 – 45

- Kun käytät lämpenemistä laatikon enemmän ja enemmän opit parhaiten asetuksia astiat.

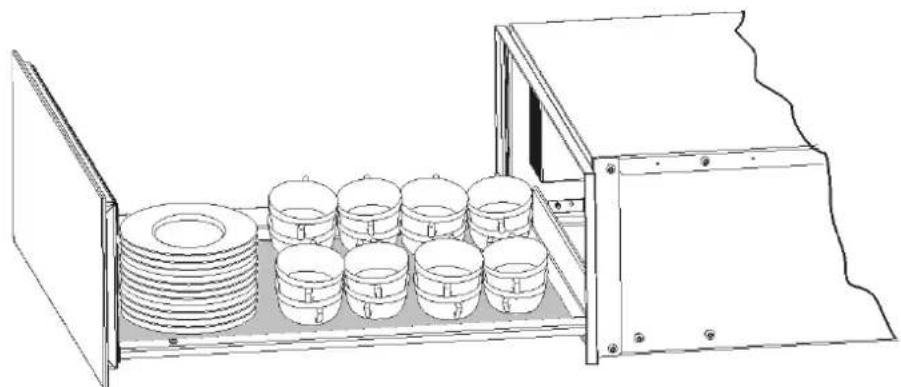

Kantavuus

Kantavuus riippuu koosta astiat kohteita.

6 henkilöt annosta

6 x 24cm Lautasiltaan

Normaalisti puhdistus on ainoa tarvittava huoltotoimenpide.

Varoitus! Astianlämmitin täytyy kytkeä irti virtalähteestä puhdistuksen ajaksi. Irrota pistoke pistorasiasta tai kytke astianlämmitin irti virtapiiristä.

Älä käytä voimakkaita tai hankaavia puhdistusaineita, hankaussieniä tai teräviä esineitä, sillä ne voivat aiheuttaa tahroja tai hankausjälkiä.

Älä käytä puhdistuksessa korkeapaineisia tai höyrysuihkulaitteita.

Laitteen etuosa ja ohjauspaneeli

Astianlämmitin voidaan puhdistaa kostealla liinalla. Jos se on erittäin likainen, lisää pesuveteen muutama tippa astianpesuainetta.

Pyyhi pinnat kuivalla liinalla.

Astianlämmittimet, joiden etuosa on ruostumatonta terästä, voidaan puhdistaa ruostumattomalle teräkselle tarkoitetuilla puhdistusaineilla. Nämä tuotteet estävät pintojen likaantumisen joksikin aikaa. Sivele ainetta pinnalle ohut kerros pehmeällä liinalla.

Astianlämmittimet, joiden etuosa on alumiiinia, voidaan puhdistaa lasinpuhdistusaineilla ja pehmeällä nukkaamattomalla liinalla. Pyyhi vaakasuorin liikkein painamatta pintaa, sillä alumiiiniin tulee helposti naarmuja.

Astianlämmittimen sisäpuoli

Puhdista astianlämmittimen sisäpuoli säännöllisesti kostealla liinalla. Jos se on erittäin likainen, lisää pesuveteen muutama tippa astianpesuainetta.

Pyyhi pinnat kuivalla liinalla.

Älä päästä vettä ilmanvaihtoaukkoon.

Käytä astianlämmitintä vasta sitten, kun se on täysin kuiva.

Liukuestematto

Liukuestematto voidaan poistaa, jotta laatikko on helpompi puhdistaa.

Matto voidaan puhdistaa käsin kuumalla vedellä ja muutamalla pisaralla astianpesuainetta.

Kuivaa matto huolellisesti.

Liukuestematto pannaan takaisin paikoilleen, kun se on täysin kuiva.

Mitä teen, jos astianlämmitin ei toimi?

VAROITUS! Asiantuntevan sähkömiehen täytyy tehdä korjaukset. Sellaisen henkilön tekemät korjaukset, jota valmistaja ei ole valtuuttanut, ovat vaarallisia.

Tarkista seuraavat asiat, ennen kuin otat yhteyttä huoltoon:

- Astianlämmitin ei kuumene tarpeeksi.

Tarkistettavat asiat:

• Laite on käynnistetty.
• Oikea lämpötila on valittu.
• Astiat tukkivat ilmanvaihtoaukot.
• Astia on saanut lämmetä riittävän kauan.

Kuumennusaika riippuu useasta tekijästä, kuten esimerkiksi:

• astian materiaalista ja paksuudesta
• astioiden määrästä
• astioiden asettelusta.

- Astianlämmitin ei kuumene lainkaan.

Tarkistettavat asiat:

• Kuulet tuulettimen äänen. Jos tuuletin toimii, kuumennuselementti on rikki. Jos tuuletin ei toimi, tuuletin on rikki.
• Sulakkeet ovat palaneet / kytkimet ovat lauenneet.

- Astiat kuumenevat liikaa.

- Lämpötilansäädin on rikki.

• Virtakytkimeen ei tule valoa.

- Kytkimen merkkivalo on palanut.
