BRUKSANVISNING IVS 9600-90 X GRAM

Varmeskuffe / Astianlämmittimen / Värmelåda / Varmeskuffe

Först vill vi tacka dig för att du valde att köpa vår produkt. Vi är övertygade om att denna moderna, funktionella och praktiska porslinsvärmare, , kommer att uppfylla alla dina förväntningar.

Vi ber dig läsa igenom instruktionerna i denna bruksanvisning ytterst noga, eftersom de hjälper dig att erhålla optimala resultat när du använder din porslinsvärmare.

SPARA DOKUMENTATIONEN TILL DENNA PRODUKT FÖR FRAMTIDA REFERENS.

OBSERVERA!

För att kunna utnyttja vår garanti måste du när du begär teknisk hjälp kunna uppvisa inköpskvittot på porslinsvärmaren, stämplat och daterat av den butik där du köpte apparaten.

Om detta inte uppfylls, gäller inte garantin.

Ha alltid bruksanvisningen lätt åtkomlig. Om du lånar ut porslinsvärmaren till någon, skicka även med bruksanvisningen!

Miljöskydd

Kassering av förpackning

Förpackningen är Green Point-märkt.

Sortera allt förpackningsmaterial som t.ex. pappkartong, EPS-skum och plast i lämpliga återvinningskärl. På detta sätt kan du vara säker på att förpackningsmaterialen återanvänds.

Kassering av uttjänt utrustning

Enligt det europeiska WEEE-direktivet 2002/96/EC om avfallshantering elektrisk och elektronisk utrustning, får elektriska hushållsapparater inte kastas bland hushållssoporna.

Uttjänta apparater ska lämnas in på återvinningscentraler för att optimera återvinning av komponentmaterial och förhindra potentiell skada på människors hälsa och miljön. Symbolen med en överkryssad soptunna ska sitta på alla sådana produkter för att påminna användarna om deras skyldighet att lämna in produkten till återvinning.

Kontakta din kommun eller återförsäljarbutiken för mer information om var du kan lämna in dina uttjänta elektriska apparater.

Innan du kasserar apparaten ska du göra den obrukbar genom att koppla bort strömsladden från eluttaget, klippa av strömsladden och kasta den.

Innehåll

Installationsinstruktioner 27

Före installation 27
Installation 27
Elanslutning....28

Säkerhetsinstruktioner....29

Försiktighetsåtgärder under användning....30

Beskrivning av apparaten 31

Huvudkomponenter 31
Så här fungerar porslinsvärmaren 31

Användning 32

Innan du använder apparaten för första gången....32
Kontrollpanel....32
Driftinställningar....33
Uppvärmningstider 33

Kapacitet....34

Rengöring och underhåll 35

Apparatens framsida och kontrollpanel 35
Porslinsvärmarens insida 35
Matta med glidsäker yta 35

Vad ska jag göra om porslinsvärmaren inte fungerar? 36

Installation....49

Kombinationsmöjligheter 49

Installationsinstruktioner

Före installation

Kontrollera att inspänningen som anges på märkplåten är densamma som nätströmmen i det eluttag som apparaten ska anslutas till.

Öppna lådan och ta ut alla tillbehör och avlägsna förpackningsmaterialet.

OBS! Porslinsvärmarens framsida kan vara täckt av en skyddsplast. Innan du använder porslinsvärmaren för första gången måste du noga ta bort denna skyddsplast.

Kontrollera att porslinsvärmaren inte är skadad på något sätt. Kontrollera att du kan öppna och stänga lådan ordentligt. Om du upptäcker någon skada, kontakta vår tekniska hjälpavdelning.

OBS! Eluttaget måste vara lätt att komma åt sedan porslinsvärmaren har installerats.

Porslinsvärmaren får endast byggas in i kombination med sådana apparater som specificeras av tillverkaren. Om den byggs in i kombination med andra apparater, gäller inte garantin längre eftersom det då inte längre går att garantera att porslinsvärmaren kommer att fungera som den ska.

Installation

För att bygga in porslinsvärmaren i kombination med en annan apparat måste det finnas en fast, provisorisk hylla i husenheten som kan bära upp vikten av båda apparaterna.

Apparaten som ska kombineras med porslinsvärmaren placeras direkt på porslinsvärmaren, utan något behov av en åtskiljande hylla.

För att bygga in apparaten som ska kombineras med porslinsvärmaren. Följ instruktionerna i respektive bruksanvisning och monteringsinstruktioner.

Relevanta installationsmått anges i mm i diagrammen som finns i slutet av denna bruksanvisnng. Gör så här:

1. Placera porslinsvärmaren på hyllan och för den inåt i utrymmet på ett sådant sätt så att den är centrerad och fullständigt jäms med enhetens framsida.
2. Kontrollera att porslinsvärmarens ram är helt rak och att den är plant placerad på hyllan.

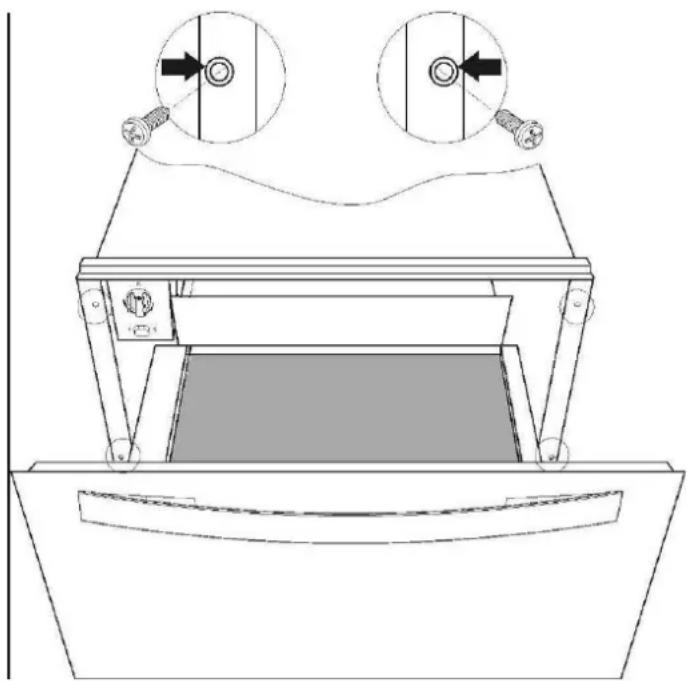

3. Öppna lådan och fäst porslinsvärmaren vid enhetens sidor med de två medföljande skruvarna.

Porslinsvärmaren är utrustad med en strömsladd och – kontakt för enfasspänning. Vi rekommenderar att kontakten ansluts till ett eluttag som är lätt att komma åt efter installationen.

Om porslinsvärmaren ska installeras permanent, ska den installeras av en behörig elektriker. I sådant fall ska apparaten anslutas till

en krets med en allpolig brytare med ett minsta avständ på 3 mm mellan kontakter.

Nödvändiga data för elanslutning är angivna på porslinsvärmarens märkplåt, och de måste vara kompatibla med det eluttag du tänker använda.

VARNING: PORSLINSVÄRMAREN MÅSTE ANSLUTAS TILL JORD.

Tillverkaren och återförsäljare påtar sig inget ansvar för någon som helst skada som kan drabba personer, djur eller egendom om dessa installationsinstruktioner inte följs.

Säkerhetsinstruktioner

• Varning! Innan apparaten ansluts, jämför de effektdata (spänning och frekvens) som anges på märkplåten med de som gäller för det aktuella eluttaget. Om dessa inte överensstämmer kan det uppstå problem. Om du är tveksam, kontakta en elektriker.
• Varning! Om strömkontakten är borttagen, måste apparaten installeras och anslutas av en elektriker. Kontakta en behörig elektriker som känner till och följer aktuella säkerhetsstandarder. Tillverkaren kan inte hållas ansvarig för skada orsakad av monterings- eller anslutningsfel.
• Varning! Apparatens elsäkerhet kan endast garanteras om den är jordad. Tillverkaren kan inte hållas ansvarig för skada orsakad av avsaknad av eller brister i installationens skyddssystem (t.ex. elstöt).
• Varning! Använd inte apparaten förrän den är installerad på sin inbyggda plats. Endast på detta vis kan det garanteras att användare inte kommer i kontakt med elektriska komponenter.

• Varning! Öppna aldrig apparatens ram. Möjlig kontakt med strömförande delar eller ändringar av elektriska eller mekaniska komponenter kan utgöra en fara för användares säkerhet och orsaka bristfällig funktion hos apparaten.

• Varning! Reparationer och underhåll, särskilt av strömförande delar, får endast utföras av tekniker som auktoriserats av tillverkaren.
  Tillverkaren och återförsäljare påtar sig inget ansvar för någon som helst skada som kan drabba personer, djur eller egendom till följd av att reparationer och underhåll utförts av ej auktoriserad personal.

• Varning! Reparationer under garantiperioden får endast göras av tekniker som auktoriserats av tillverkaren. I annat fall omfattas eventuell skada som uppstått vid den aktuella reparationen inte av garantin.
• Varning! Apparaten måste kopplas bort helt från nätströmmen vid installations- och reparationsarbete. För att apparaten ska vara helt bortkopplad från nätströmmen måste något av följande gälla:
• Strömsäkringar/kretsbrytare måste vara bortkopplade.
• Strömkontakten ska dras ut från eluttaget. Dra inte i strömsladden när du ska koppla ur kontakten, utan håll i stället i själva kontakten.

Försiktighetsåtgärder under användning

• Apparaten efterlever säkerhetsstandarder. Felaktig användning av apparaten kan innebära fara för användaren.
• Läs noga igenom bruksanvisningen innan du börjar använda apparaten. Då undviker du risken att skada dig själv eller apparaten.
• Porslinsvärmaren är endast avsedd för hemmabruk!
• Använd porslinsvärmaren uteslutande för att värma porslin. All annan form av användning är oacceptabel och kan vara farlig. Tillverkaren påtar sig inget ansvar för haveri eller fel som orsakats av olämplig eller felaktig användning av apparaten.
• Använd inte apparaten för att varmhålla, hetta upp eller tillaga mat eller dryck. Kondens från mat eller dryck kan orsaka korrosion i apparaten.
• Beroende på vald temperatur och användningstid, kan temperaturen inuti apparaten nå upp till 80 °C. När du ska ta ut porslin ur porslinsvärmaren ska du skydda händerna med grytvantar eller grytlappar.
• Se särskilt upp med barn. Låt dem inte leka nära apparaten. Om apparaten sätts på av misstag hettas den upp och kan orsaka allvarliga brännskador.

Barn ska endast tillåtas använda apparaten under direkt övervakning av en vuxen om de har instruerats i hur man använder apparaten på ett säkert sätt och känner igen de farliga situationer som kan uppstå om apparaten används på ett felaktigt sätt.

• Sitt inte på och luta dig inte mot lådan. Det skadar teleskopskenorna. Max. belastningsvikt för lådan är 25 kg.
• Förvara inga syntetiska behållare eller lättantändliga föremål inuti porslinsvärmaren. När du sätter på apparaten kan sådana behållare och föremål smälta eller fatta eld. Brandrisk.

- Använd inte apparaten för att värma upp köket. De höga temperaturer som uppnås kan få lättantändliga föremål i närheten av apparaten att fatta eld.

- Använd inte högtrycks- eller ångsprutande rengöringsanordningar. Ångan kan påverka elektriska komponenter och orsaka kortslutning. Ångtrycket kan även skada apparatens utsida och komponenter på lång sikt.

- När apparaten har blivit uttjänt, gör den obrukbar genom att koppla bort den från eluttaget och klipp av strömsladden så att man undviker risken för att t.ex. barn ska leka med den.

SV

Beskrivning av apparaten

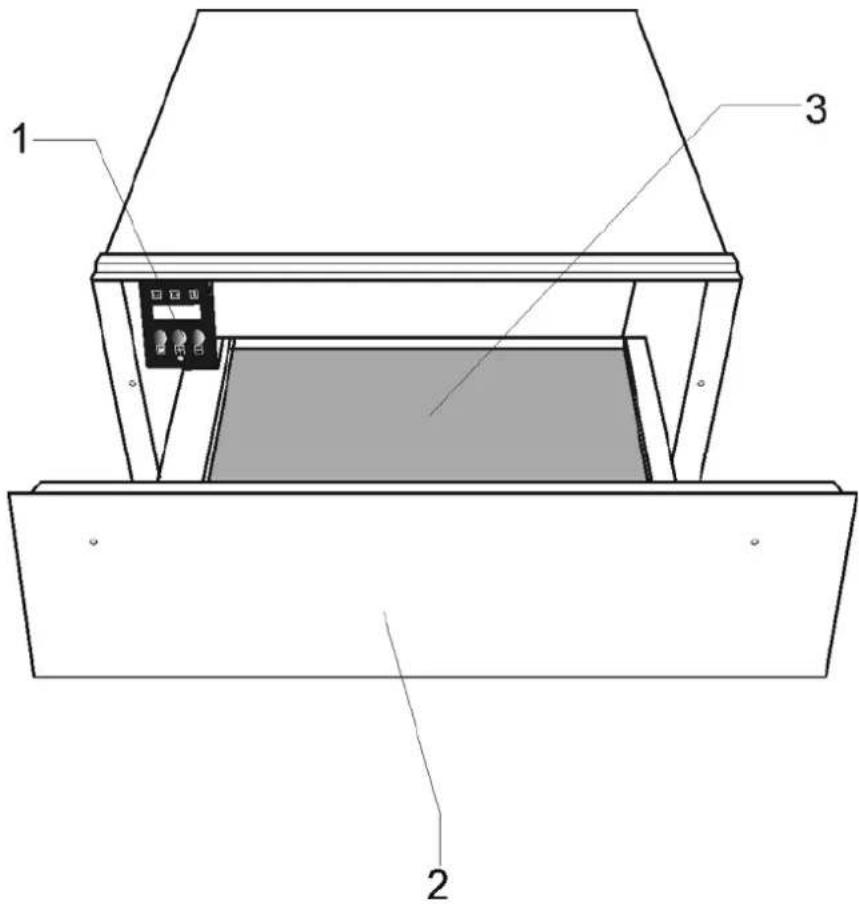

Huvudkomponenter

1. • Kontrollpanel
2. • Push/Pull skuff

3. – Glidsäker matta

Så här fungerar porslinsvärmaren

Denna apparat är utrustad med ett varmluftscirkulationssystem. En fläkt fördelar den värme som genereras av ett elektriskt värmeelement runt om i apparaten.

Termostatet låter användaren definiera och kontrollera önskad temperatur för porslinet.

Den cirkulerande varmluften som genereras värmer snabbt och jämnt upp porslinsvärmaren.

Ett metallgaller skyddar både värmeelement och fläkt.

Lådans botten är försedd med en glidsäker matta som förhindrar att tallrikar och fat glider runt när lådan öppnas och stängs.

Användning

Innan du använder porcelinsvärmeren första gången

Innan du använder apparaten första gången ska du rengöra dess in- och utsidor enligt rengöringsinstruktionerna i avsnittet "Rengöring och underhåll".

Värm därefter upp porslinsvärmaren i minst 2 timmar. Vrid temperaturväljaren till max. läge (se avsnittet "Välja temperature").

Se till att köket är väl ventilerat under denna process.

Apparatens delar skyddas av en specialprodukt. Därför avges en lukt under den första uppvärmningen. Både lukten och eventuell rök som kan uppstå försvinner efter en kort stund och betyder inte att det är något fel på anslutningen eller apparaten.

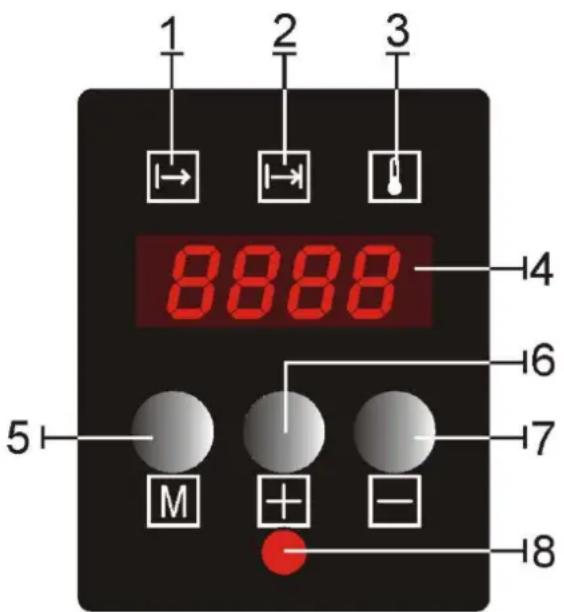

Kontrollpanel

1. Födröjd start indikatorn
2. Timer indikatorn
3. Temperatur indikatorlampan
4. Display
5. Funktion / PÅ knapp
6. "+" (Öka) tangenten
7. "-" (Minskning) / OFF
8. Operation indikatorlampan

Användning

Driftinställningar

Standbyläge

I detta läge kopplas bort hela systemet och ingen indikator eller display är tänd.

Normal drift

I detta läge systemet genererar värme. Displayen visar återstående drifttid och den inställda temperaturen växlar varje 2 sekunder. Timer och temperatur tänds ljuset upp alternerande varje 2 sekunder och samordnas med indikation i teckenfönstret. Driftlampen lyser kontinuerligt tills timern när noll.

För att programmera normal drift, gör följande:

1. Tryck på "M"-knappen en eller flera gånger tills Timer-indikatorn blinkar.
2. Tryck på "+" eller "-" för att ställa in önskad drifttid i intervallet 0 tills 4 timer.
3. Tryck på "M" knappen för att bekräfta. Temperaturen indikatorn börjar flash. Press på "+" eller "-" för att ställa in önskad drifttid i intervallet 0h00 - 4h00
4. Tryck på "+" eller "-" för att ställa in önskad temperatur på mellan 30 - 80 °C.
5. Tryck på "M"-knappen i 3 sekunder eller vänta 5 sekunder.
6. Uppvärmningen låda börjar att fungera med de inställda parametrarna.

Fördröjd start

I detta läge visar displayen återstående tid för operation för att starta och räkna ner. Operationen Indikatorlampan blinkar och fördröjd start-indikatorn lyser.

För att ställa en fördröjd start gör så här:

1. Programmera normal drift parametrar som i punkterna 1 till 4 i föregående avsnitt.
2. Tryck på "M" knappen för att bekräfta. Den försenade starten indikatorn börjar blinka.
3. Tryck på "+" eller "-" för att ställa in önskad startfördröjning i intervallet 0-9½timer.
4. Tryck på "M"-knappen i 3 sekunder eller vänta 5 sekunder.
5. Den värmelåda går in fördröjd start läge.
6. När tiden har gått den värmelådan börjar att fungera med de inställda parametrarna.

Avbryt Operation

Programmeringen kan avbrytas när som helst genom att trycka på "-" knappen i 3 sekunder. Verksamheten eller den försenade starten kan avbrytas genom att trycka på "-" knappen i 3 sekunder.

Uppvärmningstider

Olika faktorer påverkar uppvärmningstiderna:

• Porslinets material och tjocklek
• Mängden porslin
• Hur porslinet ställts upp
  • Temperaturinställning

Därför går det inte att ge näåra exakta uppvärmningstider.

Men som en vägledning ges följande tider för termostatinställning och för jämn uppvärmning av porslinet:

Mängd porslin Tid (min)

Porslin för 6 personer 30 – 35

Kapacitet

Här nedan följer några exempel på olika porslinuppsättningar

Porslin för 6 personer

6 x 24cm Tallrikar

Rengöring och underhåll

Rengöring är det enda underhåll som normalt krävs.

Varning! Porslinsvärmaren måste kopplas bort från strömmen vid rengöring. Dra ut kontakten ur eluttaget eller koppla bort porslinsvärmarens strömförsörjningskrets.

Använd inga starka eller slipande rengöringsprodukter, slipande svampar eller vassa redskap eftersom det kan orsaka fläckar eller slitagemärken.

Använd inte högtrycks- eller ångsprutande rengöringsanordningar.

Apparatens framsida och kontrollpanel

Porslinsvärmaren kan rengöras med en fuktig trasa. Om apparaten är mycket smutsig, tillsätt några droppar diskmedel i vattnet.

Torka torrt med en torr trasa.

För porslinsvärmare med framsida i rostfritt stål, kan specialprodukter för behandling av rostfria stålytor användas. Dessa produkter gör att ytorna håller sig rena längre. Tillför ett tunt skikt av en sådan produkt på utsidorna med en mjuk trasa.

Porslinsvärmarens insida

Rengör insidan av porslinsvärmaren regelbundet med en fuktig trasa. Om insidan är mycket smutsig, tillsätt några droppar diskmedel i vattnet.

Torka torrt med en torr trasa.

Låt inte vatten tränga in i luftcirkulationsöppningen.

Använd inte porslinsvärmaren igen förrän den är helt torr.

Matta med glidsäker yta

Den glidsäkra mattan kan tas bort för att underlätta rengöring av lådan.

Mattan kan rengöras för hand med hett vatten och några droppar diskmedel.

Den halksäkra mattan får inte läggas tillbaka förrän den är helt torr.

Vad ska jag göra om porslinsvärmaren inte fungerar?

WARNING! Alla former av reparationer får endast utföras av specialiserade tekniker. Alla reparationer som utförs av personer som ej auktoriserats av tillverkaren är farliga.

Innan du kontaktar vår tekniska hjälpavdelning, kontrollera följande:

- Porslinsvärmaren blir inte tillräckligt varm. Kontrollera om:

• Apparaten är påslagen.
• Lämplig temperatur har valts.
• Luftcirkulationsöppningarna är blockerade av porslin.
• Porslinet fått stå inne på värmning tillräckligt länge.

Uppvärmningstiden beror på åtskilliga faktorer, t.ex.:

- Porslinets materialtyp och tjocklek.

• Mängden porslin.
• Hur porslinet ställts upp

- Porslinsvärmaren blir inte varm alls. Kontrollera om:

• Du kan höra ljudet från en fläkt.
  Om fläkten är igång är värmeelementet trasigt; om fläkten inte är igång är fläkten trasig.
• Strömsäkringar/kretsbrytare har gått/utlösts.

- Porslinsvärmaren blir för varm.

- Temperaturväljaren är trasig.

- På/av-omkopplaren tänds inte.

- Omkopplarens glödlampa är trasig.
