TM48 - Perämoottori Talamex - Ilmainen käyttöohje ja opas

Tuotetyyppi	Perämoottori
Merkki	Talamex
Malli	TM48
Moottorityyppi	4-tahti, yksisylinterinen
Iskutilavuus	n. 110 cm³
Suurin teho	4,8 hv (3,5 kW)
Täyskaasualue	4500-5500 rpm
Polttoainetyyppi	Lyijytön bensiini (min 95 RON)
Polttoainesäiliön tilavuus	n. 2,5 l
Moottoriöljyn tilavuus	n. 0,5 l
Käynnistysjärjestelmä	Käsikäynnistys kelauskäynnistimellä
Trimmausjärjestelmä	Manuaalinen kallistus
Vaihde	Eteen, vapaa, taakse
Paino	n. 23 kg
Akselin pituus	Vakio (n. 380 mm)
Potkuri	3-lapainen, alumiini
Jäähdytysjärjestelmä	Vesijäähdytys, pakotettu
Sytytysjärjestelmä	Kondensaattoripurkaussytytys (CDI)
Suositeltu käyttö	Pienet veneet, kumiveneet, soutuveneet
Turvallisuusominaisuudet	Hätäpysäytyslevyköysi
Huolto	Säännöllinen öljynvaihto, sytytystulpan vaihto, vaihteistoöljyn tarkistus
Varaosien saatavuus	Ota yhteyttä valtuutettuihin Talamex-jälleenmyyjiin
Käyttöohjeiden kielet	EN, DE, FR, NL, FI, SV, DA, RU ja muita

Usein kysytyt kysymykset - TM48 Talamex

Millaista polttoainetta minun tulee käyttää Talamex TM48 -moottorissa?

Käytä lyijytöntä bensiiniä, jonka oktaaniluku on vähintään 95 RON. Öljyn sekoittaminen ei ole tarpeen, koska kyseessä on 4-tahtimoottori.

Kuinka käynnistän TM48-perämoottorin?

Kiinnitä hätäpysäytyslevyköysi, varmista että vaihde on vapaalla, avaa polttoaineen tuuletusventtiili ja vedä kelauskäynnistimen kahvasta lujasti.

Mikä on suositeltu sisäänajomenetelmä?

Ensimmäisten 10 tunnin aikana vaihtele kaasunsäätöjä ja vältä täyttä kaasua pitkiä aikoja. Sisäänajon jälkeen vaihda moottoriöljy.

Kuinka usein minun tulee vaihtaa moottoriöljy?

Vaihda moottoriöljy ensimmäisen 10 käyttötunnin jälkeen, sitten 100 tunnin välein tai vuosittain sen mukaan kumpi täyttyy ensin.

Voinko käyttää TM48-moottoria merivedessä?

Kyllä, mutta jokaisen merivesikäytön jälkeen huuhtele jäähdytysjärjestelmä makealla vedellä ja huuhtele moottori korroosion estämiseksi.

Mitä teen, jos moottori ei käynnisty?

Tarkista hätäpysäytyslevyköysi, polttoaineensaanti ja sytytystulppa. Varmista, että vaihde on vapaalla. Jos moottori ei vieläkään käynnisty, katso käyttöohjetta.

Kuinka säilytän perämoottoria talven yli?

Aja moottori kuivaksi polttoaineesta, vaihda öljy, rasvaa potkuriakseli ja säilytä kuivassa, pystyasennossa. Irrota akku tarvittaessa.

Mikä on TM48-moottorin suurin peräpeilin korkeus?

Vakioakselin pituus on n. 380 mm, sopii peräpeilin korkeuksille noin 380-400 mm. Korkeammille peräpeileille voidaan tarvita pidempi akseliversio.

Millaista potkuria TM48 käyttää?

Se toimitetaan kolmilapaisella alumiinipotkurilla. Vaihtopotkurin nousun tulee vastata veneesi suorituskykytarpeita; tarkista manuaalista tekniset tiedot.

Mistä löydän varaosia Talamex TM48 -moottorille?

Ota yhteyttä valtuutettuun Talamex-jälleenmyyjään tai huoltoliikkeeseen. Osia kuten sytytystulpat, öljynsuodattimet ja potkurit on laajasti saatavilla.

KÄYTTÖOHJE TM48 Talamex

Lue ja säilytä tämä käyttöohje ennen sähkömoottorin käyttöönottoa

Sisällysluettelo

YLEISTÄ

JOHDOTUKSEEN JA AKKUUN LIITTYVIÄ SUOSITUKSIA

TURVALLISUUTEEN LIITTYVIÄ TIETOJA

ENSIMMÄINEN KÄYTTÖKERTA

Akun liitäntä

Moottorin kiinnittäminen veneeseen

Potkurin syvyyden säätö

Ohjaaminen

Nopeuden säätö

Potkurin Vaihto

VIANMÄÄRITYS

HUOLTO

VARASTOINTI

TAKUU

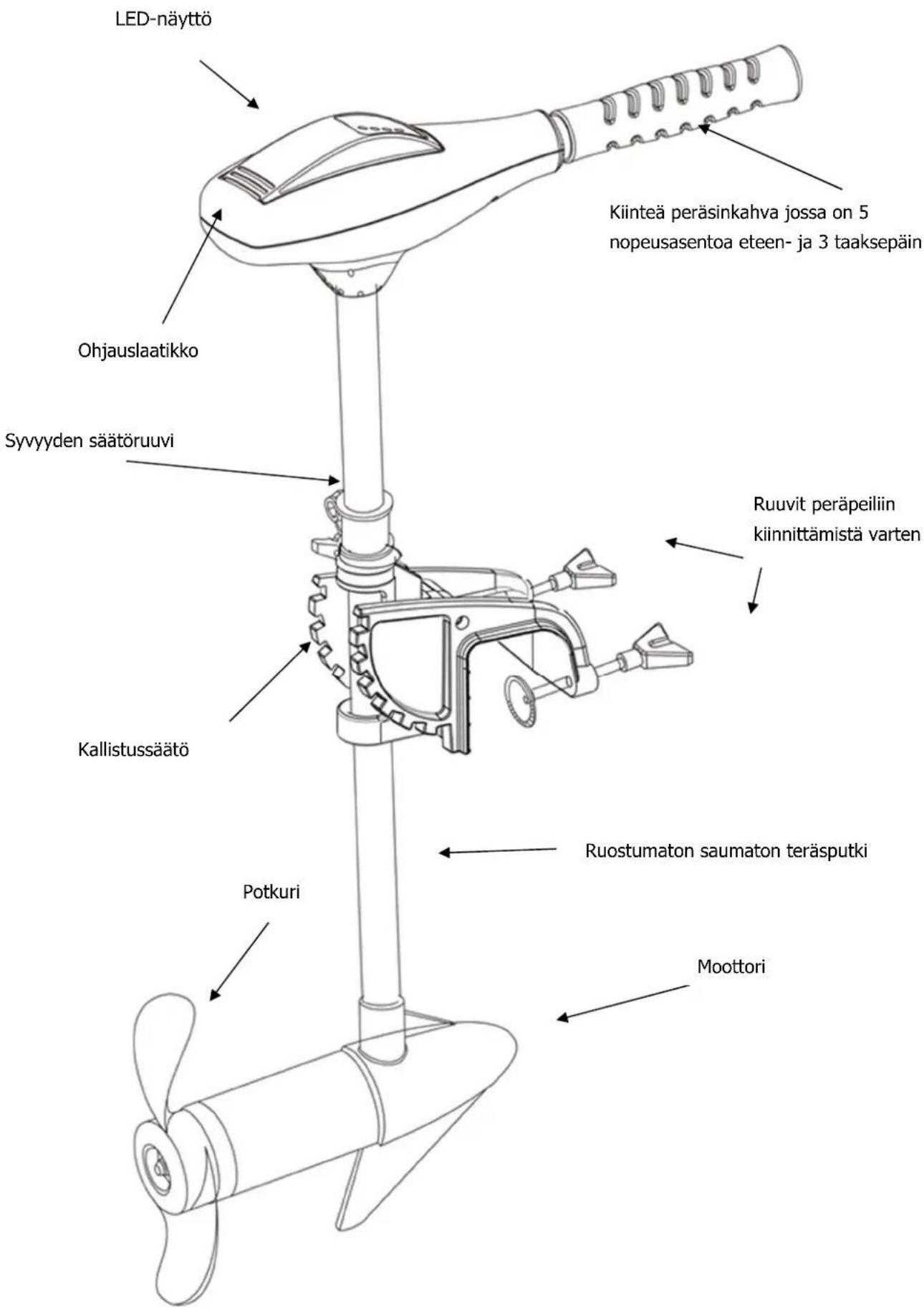

YLEISTÄ

Kiitos että valitsit ammattilaisten suunnitteleman ja kehittämän Talamex-sähkömoottorin. Vuosien kuluessa sähkömoottoriemme teho on kasvanut 30 LBS:stä aina 86 LBS:ään.

Ole hyvä ja lue tämä käyttöohje ennen sähkömoottorin käyttöönottoa. Säilytä käyttöohje myöhempää tarvetta varten turvallisessa paikassa. Tämä käyttöohje sisältää sähkömoottorin turvalliseen käyttöön ja päivittäiseen huoltoon liittyviä ohjeita. Käyttö- ja huolto-ohjeiden noudattaminen auttaa ehkäisemään henkilövahinkojen riskiä ja minimoi sähkömoottorin vaurioitumisriskit.

JOHDOTUKSEEN JA AKKUUN LIITTYVIÄ SUOSITUKSIA

Akkutyyppi

Suositeltava akkutyyppi: 12 V Deep Cycle -tyypin akku (syväpurkausta kestävä akkutyyppi) tai nk. Marine-akku. Akun kapasiteetin tulee olla vähintään 55 Ah. Latausten välisen käyttöajan pidentämiseksi sähkömoottori voidaan liittää useampaan rinnan liitettyyn akkuun. Lisätietoja kohdassa "Akun liitäntä".

Kaapelin poikkipinta-ala

Jos sähkömoottorin mukana toimitettuja vakiokaapeleita on jatkettava, suosittelemme vähintään 13 m m² kaapeleita.

Varoitus: Varmista, että kaikki katkaisimet ovat OFF-asennossa eli pois päältä ennen kuin liität akun tai akut sähkömoottoriin. Sähköinen kipinöinti akun lähellä voi sytyttää akuissa muodostuvan vetykaasun ja aiheuttaa akun räjähtämisen.

TURVALLISUUTEEN LIITTYVIÄ TIETOJA

Älä anna alle 16-vuotiaiden lasten käyttää sähkömoottoria. Älä muuta sähkömoottorin rakenteita millään tavalla äläkä lisää sähkömoottoriin osia jotka eivät ole nimenomaan siihen tarkoitettuja. Älä koskaan upota sähkömoottoria kokonaan veteen. Jos sähkömoottori vahingossa uppoaa veteen irrota akkuliitäntä ja anna sähkömoottorin kuivua kunnolla.

Varoitus: Irrota akku aina sähkömoottorista ennen kuin ryhdyt vaihtamaan potkuria, puhdistamaan potkuria, lataaamaan akkua akkulaturilla, kuljettamaan venettä tai kun et käytä sähkömoottoria.

ENSIMMÄINEN KÄYTTÖKERTA

AKUN LIITÄNTÄ

Ennen kuin liität sähkömoottorin kaapelit akkuun, varmista, että katkaisija on OFF-asennossa (pois päältä) ja seiso riittävän etäällä potkurista. Varmista että akkunavat ovat puhtaat ja liitä sitten punainen kaapeli akun positiiviseen (+) napaan ja musta kaapeli akun negatiiviseen (-) napaan. Puhtaat akkunavat minimoivat hukkatehon jolloin akusta saadaan käyttöön maksimienergia. (A). Akku tulee sijoittaa hyvin tuuletettuun tilaan. Suosittelemme nk. syväpurkausakun tai Marine-tyyppisen akun käyttöä optimaalisen suorituskyvyn takaamiseksi.

Kiinnitä moottori veneen perälautaan ja kiristä molemmat kirstysruuvit mutta varo ylikiristämästä niitä. Voit säätää moottorin kallistuskulmaa kiinnittämisen jälkeen pitämällä kiinni moottorin päästä toisella kädellä ja painamalla asennustelineen päällä olevaa asemointipinniä toisella kädellä. Paina ja pidä alaspainettuna asemointipinniä kunnes kulma on sopiva, vapauta asemointipinni ja varmista, että mekanismi lukittuu kunnolla (B)

Varoitus: Ennen kuin asennat moottorin varmista, että aluksen kyljen ja moottorin asennustelineen välinen alue on vapaa.

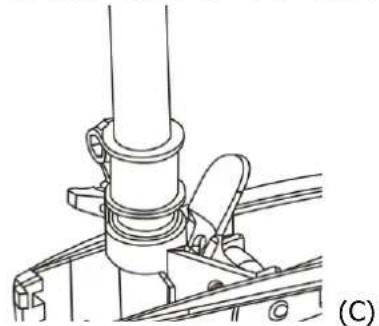

POTKURIN SYVYYDEN SÄÄTÖ

Pidä kiinni perämoottorin akselista toisella kädellä, löysää potkurin syvyyden säätöruuvia ja aseta sopiva syvyys ja kiristä sitten säätöruuvi siten että se pysyy kiinni. (C)

Varoitus: Perämoottoria voi käyttää vain vesissä joiden syvyys on vähintään 0,8 m.

OHJAAMINEN

Voit säätää ohjauksen vastapaineen löysäämällä tai kiristämällä vastapaineruuvia. Sopivin asetus on sellainen, jossa vene kulkee haluttuun ohjaussuuntaan ilman jatkuvaa ohjauksen säätötarvetta.

NOPEUDEN SÄÄTÖ

Nopeuden säätö koostuu viidestä eri nopeusasetuksesta eteen- ja kolmesta taaksepäin. Voit liikkua eteenpäin kääntämällä kahvaa myötäpäivään ja taaksepäin kääntämällä kahvaa taaksepäin. Kun et halua liikkua aseta kahva neutraaliin asentoon. (D)

Varoitus: Muista irrottaa akku perämoottorista aina kun perämoottorin potkuri on pois vedestä koska pyörivä potkuri voi aiheuttaa henkilövahingon.

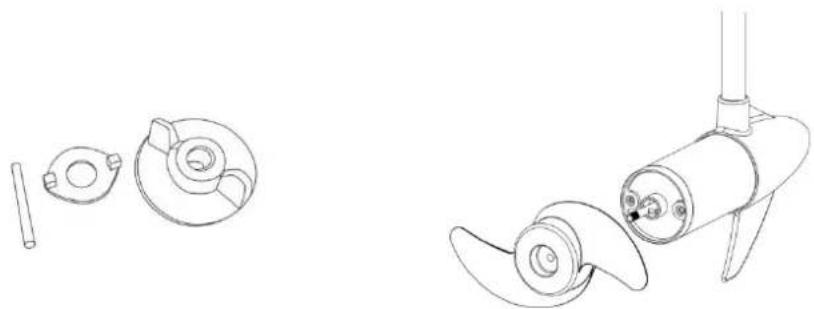

POTKURIN VAIHTO

Pidä kiinni potkurin lavasta ja löysää potkurin nuppi. Voit suorittaa löysäämisen vastapäivään ilman työkaluja. Vedä potkuri suoraan ulos. Jos potkuri on jumissa, pidä kiinni toisesta lavasta ja napauta vastakkaisen lavan takaosaaa kumivasaralla kunnes potkuri irtoaa. Jos potkurin pinnin on taipunut vaihda se uuteen. Linjaa uusi potkuri potkurin pinnin kanssa. Asenna potkurin nuppi takaisin paikoilleen ja kiristä tiukalle käsin myötäpäivään kiristämällä.

Varmista, että moottori on irrotettu akusta tai akuista ennen kuin ryhdyt vaihtamaan potkuria. Älä lyö taipunutta potkurin pinniä vasaralla pinnin irrottamiseksi. Mainittu toimenpide voi vaurioittaa moottorin kotelointia eikä takuu kata mainitun tyyppistä vauriota.

Virrankulutus

Talamex-sähkömoottorit on varustettu LED-pylväsnäytöllä, joka ilmaisee jäljellä olevan akkutehon. Taso 10 vastaa täyttä akkua. Taso 1 tai 2 ilmaisee, että akku tulee ladata.

Malli	Kahvan asento	Virrankulutus A	Suorituskyky W	Työntövoima (paunaa)	Työntövoima (kp)	Suositeltava akkukapasiteetti
TM30 1 4A	>40 5,0 2,3	55/85Ah
	2 9A 80	11,3 5,1
	3 14A	150 17,5 7,9
	4 19A	220 23,8 10,8
	5 24A	280 30,0 13,6
TM40 1 6A	>70 7,0 3,2	55/85Ah
	2 13A	130 15,3 6,9
	3 20A	230 23,5 10,7
	4 26A	310 30,6 13,9
	5 34A	400 40,0 18,1
TM48 1 8A	>90 9,6 4,4	85/120Ah
	2 16A	190 19,2 8,7
	3 25A	300 30,0 13,6
	4 32A	380 38,4 17,4
	5 40A	480 48,0 21,8
TM58 1 10A		>110 11,4 5,2	85/150Ah
		2 19A	230 22,7 10,3
		3 30A	350 34,0 15,4
		4 41A	480 45,5 20,6
		5 51A	610 58,0 26,3
TM66	1	12A	>140	14,4	6,6	100/180Ah
	2 16A	192 19,2 8,8
	3 20A	240 24,0 10,9
	4 32A	384 38,4 17,5
	5 55A	660 66,0 30,1
TM86 (24V)	1	6A	>144	15,2	6,9	2x100Ah
	2 13A	312	32,9	14,9
	3 20A	480	50,6	23,0
	4 26A	624	65,8	30,0
	5 30A	864	86,0	39,0

VIANMÄÄRITYS

MAHDOLLINEN SYY/RATKAISU

Nopeus laskee	1: Potkurissa meriheinää tai köysi tai vastaavaa.
	2: Tarkista akun varaus.
	3: Tarkista akkuliitäntä ja akkunapojen puhtaus.
Moottoriänekäs/tärisee	1: Tarkista onko potkurissa meriheinää tai köysi.
	2: Tarkista onko potkuri kunnolla kiinni, tarkista että potkuri ei ole vaurioitunut.
	3: Tarkista akselin kunto ja että se ei ole taipunut.Irrota potkuri ja käytä moottoria jotta voit tarkistaa että akseli ei tärise. Jos akseli on vaurioitunut ota yhteys jälleenmyyjään.
Nopeusasetus ei pysy asetettuna	1: Tarkista kaapelointi ja liitännät.
	2: Ohjauslaatikon katkaisija saattaa olla palanut, ota yhteys jälleenmyyjään.
Ohjaus jumiutuu/tiukka	1: Löysää vastapaineruuvia, voitele kierteet ja kiristä uudelleen.

HUOLTO

Pyyhi moottorin pinnat lämpimään makeaan veteen kostutetulla kankaalla ja huuhtele kevyesti letkuttamalla jokaisen käyttöpäivän lopuksi. Tarkista, että potkurissa ei ole kiinni merilevää tai köysiä. Tarkista pulttien, ruuvien ja muttereiden kireys säännöllisin väliajoin ja voitele liikkuvat osat soveltuvalla voitelusprayllä. Puhdista akkunavat säännöllisesti ja tarkista että kaapelit eivät ole rispaantuneet tai vaurioituneet ja että liitännät ovat sopivan tiukat.

VARASTOINTI

Jos varastoit perämoottorin voitele kaikki liikkuvat osat ja ruuvit ja varastoi hyvin tuuletettuun kuivaan tilaan. Älä jätä perämoottoria ulkotiloihin pitkiksi ajoiksi talven aikana koska moottorin magneetti voi vaurioitua.

TAKUU

Takuuaika

Tämä rajoitettu takuu kattaa vuoden tai kahden vuoden ajan (osasta riippuen, katso taulukko seuraavalla sivulla). Takuuaika perustuu sarjanumeroon, joka on painettu moottorin ohjauslaatikkoon. Osien korjaus tai vaihto tai takuuehtojen mukainen korjaus ei pidennä alkuperäistä takuuaikaa.

Takuun myöntämisen edellytykset

Takuuseen liittyvät toimenpiteet edellyttävät, että toimenpiteet suorittaa valtuutettu jälleenmyyjä siinä maassa jossa perämoottori on alunperin myyty. Takuun myöntämisen edellyksenä on lisäksi se, että kohds"suolto" mainitut toimenpiteet on suoritettu ohjeiden mukaisella tavalla.

Takuukorjaus

Jos perämoottori ei toimi kunnolla toimita perämoottori valtuutetulle jälleenmyyjälle tarkistusta varten. Takuukorjauksen edellyksenä on alkuperäinen ostokuitti. Jälleenmyyjä järjestää tarkistuksen ja mahdollisesti tarvittavan korjauksen. Asiakas vastaa mahdollisista kuljetusmaksuista ja/tai matka-ajasta. Jos takuu ei kata tarvittavia korjaustoimenpiteitä, asiakas vastaa työn ja osien sekä korjaukseen liittyvistä muista kuluista.

Takuun piiriin kuulumattomat asiat

Tämä rajoitettu takuu ei kata rutiinihuoltoja, säätöjä, normaalia kulumista, väärästä käytöstä johtuvia vikoja tai käyttö- ja huolto-oppaassa suositeltujen käyttö- ja lepojaksojen noudattamatta jättämisestä aiheutuneita vikoja, eikä huolimattomuudesta, perämoottorin upottamisesta, väärästä asennuksesta (siten kuin tämän käyttöohjeen kohdassa "Ensimmäinen käyttökerta" on kuvattu), väärin suoritetun huollon tai muun kuin perämoottorin valmistajan valmistaman tähän perämoottoriin tarkoitetun osan perämoottoriin liittämisestä tai perämoottorin osien muuttamisesta tai irrottamisesta aiheutuneita vikoja.

Seuraava taulukko sisältää luettelon takuun piiriin kuuluvista ja kuulumattomista osista.

TAKUUOSAT TAKUU
Moottorin roottori, magneetti ja muut sähköiset osat Ilmainen vaihto 2 vuoden ajan
Nopeuskytkin ja moottorin hiilisarjan pidin Ilmainen vaihto 1 vuoden ajan
Potkuri, ruuvi, teleskooppivarsi, LED-akkumittari, muovinen ohjainlaatikko, kaapelointi, tarra, kuminauha	Ei takuuta

Sarjanumero

Jälleenmyyjän leima

Ostopäivämäärä
