TM86 - Perämoottori Talamex - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sähköinen perämoottori
Malli	Talamex TM86
Työntövoima	86 lbs (39.0 kp)
Virtalähde	24V DC (kaksi 12V akkua sarjassa)
Maksimi tehonkulutus	30A (864W) täydellä nopeudella
Nopeusasetukset	5 eteen, 3 taakse, plus vapaa
Moottorityyppi	Sähköinen perämoottori
Potkuri	Vaihdettava leikkauspultilla
Asennus	Puristinkiinnike peräpeiliin
Syvyyden säätö	Säädettävä akseli lukitusruuvilla
Vähimmäisvesisyvyys	0.8 m
Ohjauksen säätö	Vastavoimapultti jännityksen säätöön
Akun varaustason näyttö	LED-levy (tasot 1-10)
Kädensija	Teleskooppinen
Suositeltava kaapelikoko	13mm² (6 AWG) jos jatketaan
Takuu (moottorin roottori/magneetti/elektroniikka)	2 vuotta ilmainen vaihto
Takuu (nopeuskytkin/hiiliharja)	1 vuosi ilmainen vaihto
Turvallisuus	Irrota akku ennen huoltoa; älä upota
Huolto	Pyyhi kostealla liinalla, huuhtele letkulla, voitele liikkuvat osat
Säilytys	Voitele ja säilytä kuivassa, tuuletetussa tilassa; vältä talvisäilytystä ulkona
Mukana oleva käyttöohje	Käyttöohje useilla kielillä
Ympäristömääräysten noudattaminen	WEEE, RoHS, REACH

Usein kysytyt kysymykset - TM86 Talamex

Kuinka liitän akun TM86:een?

Varmista, että moottorin kytkin on pois päältä. Liitä punainen kaapeli ensimmäisen 12V akun positiiviseen (+) napaan ja musta kaapeli toisen akun negatiiviseen (-) napaan. Kytke sitten jäljellä olevat navat sarjaan (toisen akun positiivinen ensimmäisen negatiiviseen) 24V saavuttamiseksi. Käytä puhtaita napoja maksimitehon saamiseksi. Irrota aina akku, kun moottori ei ole käytössä.

Minkä tyyppistä akkua suositellaan TM86:een?

TM86 vaatii 24V järjestelmän. Käytä kahta 12V syväkierrosakkua sarjassa. Jokaisen akun kapasiteetin tulisi olla vähintään 85Ah optimaalista suorituskykyä varten.

Kuinka kiinnitän moottorin veneeseen?

Purista moottorin kiinnike peräpeiliin ja kiristä kaksi asennuspulttia tiukasti. Älä kiristä liikaa. Säädä kulmaa painamalla kannakkeen yläosassa olevaa paikannustappia ja vapauta se lukitaksesi haluttuun kulmaan.

Kuinka asetan moottorin oikeaan syvyyteen?

Löysää syvyyden säätöruuvia, aseta moottori niin, että potkuri on vähintään 0,8m syvyydessä, ja kiristä sitten ruuvi uudelleen. Moottorin tulee aina olla vedessä, jonka syvyys on yli 0,8m.

Kuinka ohjaus toimii?

Säädä vastavoimapulttia ohjauksen jännityksen hallitsemiseksi. Kiristä lisätäksesi vastusta, löysää helpottaaksesi kääntymistä. Tavoitteena on asetus, jossa vene pitää kurssin ilman jatkuvaa korjausta.

Kuinka säädän nopeutta?

Käännä kahvaa myötäpäivään eteenpäin nopeuksille (1-5), vastapäivään peruutukselle (1-3). Keskikohta on vapaa eikä käytä virtaa. Kahva sisältää nopeuden säädön.

Kuinka vaihdan potkurin?

Irrota ensin akku. Pidä potkurin lavasta ja löysää potkurin nuppia vastapäivään käsin. Vedä potkuri irti. Jos se on jumissa, koputa kevyesti vastakkaisen lavan takaosaa kumivasaralla. Vaihda leikkauspultti, jos se on taipunut, kohdista uusi potkuri ja kiristä nuppi myötäpäivään käsin.

Mitä LED-akun varausmittari näyttää?

LED-levy näyttää akun varaustason 1-10. Taso 10 on täyteen ladattu. Tasolla 1 tai 2 akku tarvitsee latausta vaurioiden estämiseksi.

Miksi nopeus laskee ja kuinka korjaan sen?

Mahdollisia syitä: siima tai rikkaruohot potkurissa (tarkista ja poista), akun tila (lataa, jos matala), tai syöpyneet navat (puhdista liitännät). Tarkista myös, että akku on täyteen ladattu.

Mitä huoltoa tarvitaan?

Käytön jälkeen pyyhi moottori lämpimään veteen kostutetulla liinalla ja huuhtele kevyellä letkusuihkulla. Voitele säännöllisesti kaikki liikkuvat osat aerosolivoiteluaineella, tarkista potkuri roskien varalta ja puhdista akun navat. Säilytä kuivassa, tuuletetussa tilassa.

KÄYTTÖOHJE TM86 Talamex

Lue ja säilytä tämä käyttöohje ennen sähkömoottorin käyttöönottoa

Sisällysluettelo

YLEISTÄ

JOHDOTUKSEEN JA AKKUUN LIITTYVIÄ SUOSITUKSIA

TURVALLISUUTEEN LIITTYVIÄ TIETOJA

ENSIMMÄINEN KÄYTTÖKERTA

Akun liitäntä

Moottorin kiinnittäminen veneeseen

Potkurin syvyyden säätö

Ohjaaminen

Nopeuden säätö

Potkurin Vaihto

VIANMÄÄRITYS

HUOLTO

VARASTOINTI

TAKUU

YLEISTÄ

Kiitos että valitsit ammattilaisten suunnitteleman ja kehittämän Talamex-sähkömoottorin. Vuosien kuluessa sähkömoottoriemme teho on kasvanut 30 LBS:stä aina 86 LBS:ään.

Ole hyvä ja lue tämä käyttöohje ennen sähkömoottorin käyttöönottoa. Säilytä käyttöohje myöhempää tarvetta varten turvallisessa paikassa. Tämä käyttöohje sisältää sähkömoottorin turvalliseen käyttöön ja päivittäiseen huoltoon liittyviä ohjeita. Käyttö- ja huolto-ohjeiden noudattaminen auttaa ehkäisemään henkilövahinkojen riskiä ja minimoi sähkömoottorin vaurioitumisriskit.

JOHDOTUKSEEN JA AKKUUN LIITTYVIÄ SUOSITUKSIA

Akkutyyppi

Suositeltava akkutyyppi: 12 V Deep Cycle -tyypin akku (syväpurkausta kestävä akkutyyppi) tai nk. Marine-akku. Akun kapasiteetin tulee olla vähintään 55 Ah. Latausten välisen käyttöajan pidentämiseksi sähkömoottori voidaan liittää useampaan rinnan liitettyyn akkuun. Lisätietoja kohdassa "Akun liitäntä".

Kaapelin poikkipinta-ala

Jos sähkömoottorin mukana toimitettuja vakiokaapeleita on jatkettava, suosittelemme vähintään 13 m m² kaapeleita.

Varoitus: Varmista, että kaikki katkaisimet ovat OFF-asennossa eli pois päältä ennen kuin liität akun tai akut sähkömoottoriin. Sähköinen kipinöinti akun lähellä voi sytyttää akuissa muodostuvan vetykaasun ja aiheuttaa akun räjähtämisen.

TURVALLISUUTEEN LIITTYVIÄ TIETOJA

Älä anna alle 16-vuotiaiden lasten käyttää sähkömoottoria. Älä muuta sähkömoottorin rakenteita millään tavalla äläkä lisää sähkömoottoriin osia jotka eivät ole nimenomaan siihen tarkoitettuja. Älä koskaan upota sähkömoottoria kokonaan veteen. Jos sähkömoottori vahingossa uppoaa veteen irrota akkuliitäntä ja anna sähkömoottorin kuivua kunnolla.

Varoitus: Irrota akku aina sähkömoottorista ennen kuin ryhdyt vaihtamaan potkuria, puhdistamaan potkuria, lataaamaan akkua akkulaturilla, kuljettamaan venettä tai kun et käytä sähkömoottoria.

ENSIMMÄINEN KÄYTTÖKERTA

AKUN LIITÄNTÄ

Ennen kuin liität sähkömoottorin kaapelit akkuun, varmista, että katkaisija on OFF-asennossa (pois päältä) ja seiso riittävän etäällä potkurista. Varmista että akkunavat ovat puhtaat ja liitä sitten punainen kaapeli akun positiiviseen (+) napaan ja musta kaapeli akun negatiiviseen (-) napaan. Puhtaat akkunavat minimoivat hukkatehon jolloin akusta saadaan käyttöön maksimienergia. (A). Akku tulee sijoittaa hyvin tuuletettuun tilaan. Suosittelemme nk. syväpurkausakun tai Marine-tyyppisen akun käyttöä optimaalisen suorituskyvyn takaamiseksi.

Kiinnitä moottori veneen perälautaan ja kiristä molemmat kirstysruuvit mutta varo ylikiristämästä niitä. Voit säätää moottorin kallistuskulmaa kiinnittämisen jälkeen pitämällä kiinni moottorin päästä toisella kädellä ja painamalla asennustelineen päällä olevaa asemointipinniä toisella kädellä. Paina ja pidä alaspainettuna asemointipinniä kunnes kulma on sopiva, vapauta asemointipinni ja varmista, että mekanismi lukittuu kunnolla (B)

Varoitus: Ennen kuin asennat moottorin varmista, että aluksen kyljen ja moottorin asennustelineen välinen alue on vapaa.

POTKURIN SYVYYDEN SÄÄTÖ

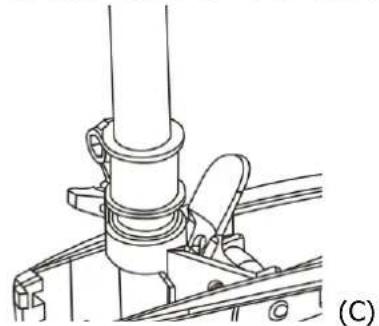

Pidä kiinni perämoottorin akselista toisella kädellä, löysää potkurin syvyyden säätöruuvia ja aseta sopiva syvyys ja kiristä sitten säätöruuvi siten että se pysyy kiinni. (C)

Varoitus: Perämoottoria voi käyttää vain vesissä joiden syvyys on vähintään 0,8 m.

OHJAAMINEN

Voit säätää ohjauksen vastapaineen löysäämällä tai kiristämällä vastapaineruuvia. Sopivin asetus on sellainen, jossa vene kulkee haluttuun ohjaussuuntaan ilman jatkuvaa ohjauksen säätötarvetta.

NOPEUDEN SÄÄTÖ

Nopeuden säätö koostuu viidestä eri nopeusasetuksesta eteen- ja kolmesta taaksepäin. Voit liikkua eteenpäin kääntämällä kahvaa myötäpäivään ja taaksepäin kääntämällä kahvaa taaksepäin. Kun et halua liikkua aseta kahva neutraaliin asentoon. (D)

Varoitus: Muista irrottaa akku perämoottorista aina kun perämoottorin potkuri on pois vedestä koska pyörivä potkuri voi aiheuttaa henkilövahingon.

POTKURIN VAIHTO

Pidä kiinni potkurin lavasta ja löysää potkurin nuppi. Voit suorittaa löysäämisen vastapäivään ilman työkaluja. Vedä potkuri suoraan ulos. Jos potkuri on jumissa, pidä kiinni toisesta lavasta ja napauta vastakkaisen lavan takaosaaa kumivasaralla kunnes potkuri irtoaa. Jos potkurin pinnin on taipunut vaihda se uuteen. Linjaa uusi potkuri potkurin pinnin kanssa. Asenna potkurin nuppi takaisin paikoilleen ja kiristä tiukalle käsin myötäpäivään kiristämällä.

Varmista, että moottori on irrotettu akusta tai akuista ennen kuin ryhdyt vaihtamaan potkuria. Älä lyö taipunutta potkurin pinniä vasaralla pinnin irrottamiseksi. Mainittu toimenpide voi vaurioittaa moottorin kotelointia eikä takuu kata mainitun tyyppistä vauriota.

Virrankulutus

Talamex-sähkömoottorit on varustettu LED-pylväsnäytöllä, joka ilmaisee jäljellä olevan akkutehon. Taso 10 vastaa täyttä akkua. Taso 1 tai 2 ilmaisee, että akku tulee ladata.

Malli	Kahvan asento	Virrankulutus A	Suorituskyky W	Työntövoima (paunaa)	Työntövoima (kp)	Suositeltava akkukapasiteetti
TM30 1 4A	>40 5,0 2,3	55/85Ah
	2 9A 80	11,3 5,1
	3 14A	150 17,5 7,9
	4 19A	220 23,8 10,8
	5 24A	280 30,0 13,6
TM40 1 6A	>70 7,0 3,2	55/85Ah
	2 13A	130 15,3 6,9
	3 20A	230 23,5 10,7
	4 26A	310 30,6 13,9
	5 34A	400 40,0 18,1
TM48 1 8A	>90 9,6 4,4	85/120Ah
	2 16A	190 19,2 8,7
	3 25A	300 30,0 13,6
	4 32A	380 38,4 17,4
	5 40A	480 48,0 21,8
TM58 1 10A		>110 11,4 5,2	85/150Ah
		2 19A	230 22,7 10,3
		3 30A	350 34,0 15,4
		4 41A	480 45,5 20,6
		5 51A	610 58,0 26,3
TM66	1	12A	>140	14,4	6,6	100/180Ah
	2 16A	192 19,2 8,8
	3 20A	240 24,0 10,9
	4 32A	384 38,4 17,5
	5 55A	660 66,0 30,1
TM86 (24V)	1	6A	>144	15,2	6,9	2x100Ah
	2 13A	312	32,9	14,9
	3 20A	480	50,6	23,0
	4 26A	624	65,8	30,0
	5 30A	864	86,0	39,0

VIANMÄÄRITYS

MAHDOLLINEN SYY/RATKAISU

Nopeus laskee	1: Potkurissa meriheinää tai köysi tai vastaavaa.
	2: Tarkista akun varaus.
	3: Tarkista akkuliitäntä ja akkunapojen puhtaus.
Moottoriänekäs/tärisee	1: Tarkista onko potkurissa meriheinää tai köysi.
	2: Tarkista onko potkuri kunnolla kiinni, tarkista että potkuri ei ole vaurioitunut.
	3: Tarkista akselin kunto ja että se ei ole taipunut.Irrota potkuri ja käytä moottoria jotta voit tarkistaa että akseli ei tärise. Jos akseli on vaurioitunut ota yhteys jälleenmyyjään.
Nopeusasetus ei pysy asetettuna	1: Tarkista kaapelointi ja liitännät.
	2: Ohjauslaatikon katkaisija saattaa olla palanut, ota yhteys jälleenmyyjään.
Ohjaus jumiutuu/tiukka	1: Löysää vastapaineruuvia, voitele kierteet ja kiristä uudelleen.

HUOLTO

Pyyhi moottorin pinnat lämpimään makeaan veteen kostutetulla kankaalla ja huuhtele kevyesti letkuttamalla jokaisen käyttöpäivän lopuksi. Tarkista, että potkurissa ei ole kiinni merilevää tai köysiä. Tarkista pulttien, ruuvien ja muttereiden kireys säännöllisin väliajoin ja voitele liikkuvat osat soveltuvalla voitelusprayllä. Puhdista akkunavat säännöllisesti ja tarkista että kaapelit eivät ole rispaantuneet tai vaurioituneet ja että liitännät ovat sopivan tiukat.

VARASTOINTI

Jos varastoit perämoottorin voitele kaikki liikkuvat osat ja ruuvit ja varastoi hyvin tuuletettuun kuivaan tilaan. Älä jätä perämoottoria ulkotiloihin pitkiksi ajoiksi talven aikana koska moottorin magneetti voi vaurioitua.

TAKUU

Takuuaika

Tämä rajoitettu takuu kattaa vuoden tai kahden vuoden ajan (osasta riippuen, katso taulukko seuraavalla sivulla). Takuuaika perustuu sarjanumeroon, joka on painettu moottorin ohjauslaatikkoon. Osien korjaus tai vaihto tai takuuehtojen mukainen korjaus ei pidennä alkuperäistä takuuaikaa.

Takuun myöntämisen edellytykset

Takuuseen liittyvät toimenpiteet edellyttävät, että toimenpiteet suorittaa valtuutettu jälleenmyyjä siinä maassa jossa perämoottori on alunperin myyty. Takuun myöntämisen edellyksenä on lisäksi se, että kohds"suolto" mainitut toimenpiteet on suoritettu ohjeiden mukaisella tavalla.

Takuukorjaus

Jos perämoottori ei toimi kunnolla toimita perämoottori valtuutetulle jälleenmyyjälle tarkistusta varten. Takuukorjauksen edellyksenä on alkuperäinen ostokuitti. Jälleenmyyjä järjestää tarkistuksen ja mahdollisesti tarvittavan korjauksen. Asiakas vastaa mahdollisista kuljetusmaksuista ja/tai matka-ajasta. Jos takuu ei kata tarvittavia korjaustoimenpiteitä, asiakas vastaa työn ja osien sekä korjaukseen liittyvistä muista kuluista.

Takuun piiriin kuulumattomat asiat

Tämä rajoitettu takuu ei kata rutiinihuoltoja, säätöjä, normaalia kulumista, väärästä käytöstä johtuvia vikoja tai käyttö- ja huolto-oppaassa suositeltujen käyttö- ja lepojaksojen noudattamatta jättämisestä aiheutuneita vikoja, eikä huolimattomuudesta, perämoottorin upottamisesta, väärästä asennuksesta (siten kuin tämän käyttöohjeen kohdassa "Ensimmäinen käyttökerta" on kuvattu), väärin suoritetun huollon tai muun kuin perämoottorin valmistajan valmistaman tähän perämoottoriin tarkoitetun osan perämoottoriin liittämisestä tai perämoottorin osien muuttamisesta tai irrottamisesta aiheutuneita vikoja.

Seuraava taulukko sisältää luettelon takuun piiriin kuuluvista ja kuulumattomista osista.

TAKUUOSAT TAKUU
Moottorin roottori, magneetti ja muut sähköiset osat Ilmainen vaihto 2 vuoden ajan
Nopeuskytkin ja moottorin hiilisarjan pidin Ilmainen vaihto 1 vuoden ajan
Potkuri, ruuvi, teleskooppivarsi, LED-akkumittari, muovinen ohjainlaatikko, kaapelointi, tarra, kuminauha	Ei takuuta

Sarjanumero

Jälleenmyyjän leima

Ostopäivämäärä
