KÄYTTÖOHJE 17-032 Biltema

Todistaa että tämän tuotteen rakenne ja valmistus ovat seuraavien direktiivien ^1 ja standardien ^2 mukaisia

Lue tämä käyttöohje ja erityisesti siinä olevat turvallisuusohjeet huolellisesti ennen kuin alat siirtää, asentaa tai käyttää tätä klapikonetta.

SISÄLLYSLUETTELO

KAPPALE 1. KLAPIKONEESEEN TUTUSTUMINEN

1. Klapikoneen osat
2. Varusteet
3. Klapikoneessa olevat kilvet ja etiketit
4. Klapikoneen ominaisuudet
5. Tekniset tiedot
6. Sähkökaavio
7. Hydraulikkakaavio

KAPPALE 2: TURVALLISUUSOHJEET

1. Klapikoneen kokoaminen
2. Ennen käyttöä
3. Käsittely
4. Siirtäminen
5. Huolto ja korjaukset
6. Säilytys
7. Turvalaitteet
8. Polttopuun irrottaminen
9. Vianetsintä
10. Purkaminen & käytöstä poistaminen

1. KLAPIKONEESEEN TUTUSTUMINEN

1. Klapikoneen osat (kuva 1)

1. Halkaisukiila
2. Öljysäiliö
3. Sähkömoottori
4. Sähköliitäntä ja käynnistyspainike
5. Kehto
6. Painolaitteisto
7. Käyttövipu
8. Pyörä
9. Jalkatuki
10. Nosto-/vetokahva

VAROITUS!

Kun purat laitteen pakkauksesta, tarkista, että kaikki osat ovat mukana ja ehjiä.

2. Varusteet (kuva 2)

1. Kiintoavain x 1
2. Kuusiokoloavain x 1
3. Ruuvitaltta x 1
4. Käyttövipu x 2
5. O-rengas x 1
6. Suojalevy x 2

3. Klapikoneessa olevat kilvet ja etiketit

1. Moottorikilpi

Motor YY80AL-2

CE

230V

50Hz

12A

2900W

2800/min

IP54

EN60034-1

INSCL:B

S/N: HL05020000001

KUVA 3

2. Arvokilpi

BILTEMA Art. 17-032

LOG SPLITTER

V - 50 Hz 2900 W 12 A

Käytetyt symbolit ja niiden merkitys

• Koko käyttöohje on ehdottomasti luettava ennen laitteen käyttöä.
• Laitteen käytön aikana on aina ehdottomasti käytettävä turvajalkineita, jotka suojaavat jalkoja putoavilta polttopuilta.
• Laitteen käytön aikana on ehdottomasti käytettävä suojakäsineitä, jotka suojaavat käsiä puusta irtoavilta säleiltä ja tikuilta.
• Laitteen käytön aikana on ehdottomasti käytettävä suojalaseja, jotka suojaavat silmiä puusta irtoavilta säleiltä ja tikuilta.
• Laitteen turvalaitteita ei saa pois-taa eikä niihin saa tehdä mitään muutoksia.
• Laitteen käyttöalueella saa oleskella vain laitteen käyttäjä. Muiden ihmisten (tai eläinten) on pysyteltävä vähintään 5 m. etäisyydellä laitteesta.
• Käytetyn hydrauliöljyn kaataminen luontoon on kiellettyä. Öljy on hävitettävä paikallisten ympäristölakien määräysten mukaisesti.
• Käden leikkaamis- tai murskaantumisvaara; älä missään tapauksessa kosketa vaarallista aluetta painolaitteiston liikkuessa.
• Varoitus: Kiinnitä aina huomiota painolaitteiston liikkeeseen.
• Varoitus: Älä missään tapauksessa irrota halkaisukiilaan jumiutunutta polttopuuta käsin.
• Varoitus: Irrota laitteen pistotulppa pistorasiasta aina ennen kuin ryhdyt huoltamaan tai hoitamaan laitetta.
• Varoitus: Nimellisjännite on laitteen arvokilvessä mainittu.

4. Klapikoneen ominaisuudet

Pieni ja tehokas sähköhydraulinen klapikone, jonka teho on 2900 W ja halkaisukapasiteetti 5 tonnia. Halkaisee helposti polttopuut, joiden pituus on enintään 52 cm ja halkaisija enintään 25 cm. Hiljainen, voidaan käyttää sekä ulkona että sisällä puuvajassa. Erittäin vahva ja kestävä, miellyttävä käyttää sekä turvallinen kaikille käyttäjille.

5. Tekniset tiedot

Sähköliitäntä Jännite V 230±10%
		Taajuus Hz 50 ± 1
		HVF < 0,02
Sähkömoottori Teho W 2900
		Nimellisvirta A 12
		Nopeus		/min	2800
		Lämpösulake		°	128
		Suojausluokka			IP54
Liitäntäjohto		Kaapelin poikkipinta-ala		mm2	3G1,5
Halkaistavan puunkoko enintään		Pituus		mm	520
		Halkaisija			250
Mitat		Pituus		mm	1080
		Syvyys			280
		Korkeus			460
Halkaisuvoima enint.				ton	5
Halkaisuaika (maksimipituus)				s	8
Palautusaika (maksimipituus)				s	5
Klapikoneen paino				kg	50
Hydrauliöljysäiliön tilavuus				l	3,4
Melutaso				dB(A)	≤ 70
Tärinä (käyttövipu)				m/s2	≤ 2,5
Käyttöympäristö	Käsittely	Korkeus merenpinnan yläpuolella		m	≤ 1000
		Lämpötila		°	5-40
		Ilmankosteus	40°	%	≤ 50
			20°	%	≤ 90
	Kuljetus & säilytys	Lämpötila		°	-25 ~ +50

6. Sähkökaavio (kuva 6)

A. Voimavirtajohto
B. Virtakytkin
C. Kytkentäpaneeli
D. Moottorinliitäntäjohto
E. Terminen liitos
F. Pääkäämitys
G. Apukäämitys
H. Kondensaattori

KUVA 6

7. Hydrauliikkakaavio (kuva 7)

A. Hydrauliöljysäiliö
B. Öljynsuodatin
C. Öljypumppu
D. Sähkömoottori
E. Paineenalennusventtiili
F. Käyttövipu
G. Sylinteri

KUVA 7

HUOMAA: Tämä klapikone on tarkoitettu vain yksityiskäyttöön (El kaupalliseen käyttöön) ja sitä saa käyttää vain näiden käyttöohjeiden mukaisesti.

VAARA

Klapikone on suunniteltu ja valmistettu käytettäväksi tässä käyttöohjeessa olevien turvallisuusohjeiden mukaisesti. Aivan kuten kaikkia muitakin koneita käytettäessä huolimattomuus tai erehdys voivat vaarantaa käyttäjän ja muiden henkilöiden turvallisuuden. Ne voivat johtaa vakaviin vammoihin, kuten käsien tai jalkojen irtoamiseen tai sinkoilevien polttopuiden aiheuttamiin vaurioihin. Lue siksi kaikki tässä käyttöohjeessa olevat turvallisuusohjeet huolellisesti, ennen kuin alat käyttää klapikonetta, ja noudata niitä kaikissa tilanteissa. Valmistaja ei vastaa vahingoista jotka johtuvat turvallisuusohjeiden noudattamatta jättämisestä.

Käyttöohje on kiinteä osa klapikonetta ja se on toimitettava laitteen mukana mahdolliselle uudelle omistajalle.

1. Klapikoneen kokoaminen

• Irrota nauhat pakkauksen ympäriltä, avaa pakkaus ja ota kaikki osat esiin.
• Poimi irtonaiset osat (käyttöohje, työkalut, käsivivut ja suojalevyt) erilleen.
• Irrota laitteen suojana olevat styroksit ja laita ne sivuun.

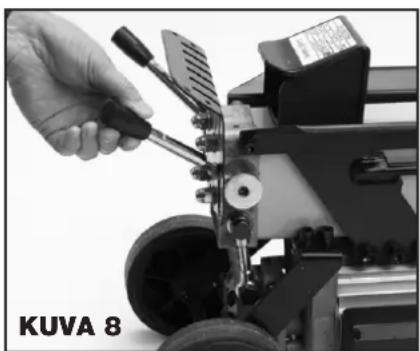

• Asenna molemmat käyttövivut klapikoneen takareunassa oleviin niveliin ja kiristä ne 10 mm kiintoavaimella (kuva 8).
• Asenna molemmat ylimääräiset suojalevyt klapikoneen kiinteiden suojalevyjen päälle mukana toimitetuilla ruuveilla, muttereilla ja aluslaatoilla (kuva 9).

a) Hävitä pakkausmateriaalit ympäristöystävällisellä tavalla viemällä ne asianmukaisiin keräyspisteisiin.
b) Jos huomaat laitteessa kuljetusvaurioita, ilmoita niistä välittömästi siihen Biltema-tavarataloon, josta ostit laitteen. ÄLÄ käytä laitetta, jos se on viallinen.
c) Lue kaikki tässä käyttöohjeessa olevat turvallisuus-ohjeet sekä laitteessa olevat varoituskilvet huolellisesti ja noudata niitä.
d) Säilytä tätä käyttöohjetta turvallisessa paikassa.
e) Varmista ettei laite ole kytketty sähköverkkoon kun ryhdyt kokoamaan sitä.

2. Ennen käyttöä

HUOMAA! Ruuvaa hydraulisylinterin lyhyellä sivulla oleva ilmausruuvi kokonaan irti ennen kuin alat käyttää klapikonetta (kuva 16). Ruuvaa ruuvi takaisin paikalleen käytön jälkeen. Ilmausruuvin täytyy olla paikallaan oikeastaan vain klapikoneen siirtämisen aikana, jolloin se toimii eräänlaisena kuljetusturvalaitteena.

• Aseta klapikone tukevalle ja kestävälle alustalle, jonka korkeus on n. 60 cm maanpinnan/lattiatason yläpuolella ja jonka ympärillä on riittävästi vapaata tilaa, jotta käyttäjä pystyy liikkumaan esteettä. Alustan on oltava täysin vakaa ja vaakatasossa, ettei laite pääse putoamaan siltä käytön aikana.
• Klapikonetta ei saa käyttää sen ollessa maassa/lattiatasolla. Se on sekä epämukavaa että vaarallista, koska käyttäjän kasvot ovat tällöin lähellä laitetta ja niihin voi osua tikkuja tai riisteitä.
• Varmista, ettei halkaistavassa puussa ole nauloja tai piikkilankaa, koska ne voivat ponnahdella esiin ja aiheuttaa vahinkoja tai vahingoittaa laitetta. Polttopuiden päät on sahattava suoriksi ja oksat on poistettava.
• Klapikonetta saa käyttää kerrallaan vain yksi käyttäjä.
• Laitetta saa käyttää vain henkilö, joka on ensin lukenut käyttöohjeen ja osaa sen perusteella käyttää laitetta oikein ja turvallisesti.
• Varmista, että kaikki mutterit, pultit ja hydrauliliitännät ovat kireällä, niin ne eivät pääse aiheuttamaan vaaratilanteita käytön aikana.
• Varmista, että sähköliitäntä on varustettu sopivalla sulakkeella ja että teho, jännite ja taajuus vastaavat laitteen sähkömoottorissa olevassa arvokilvessä mainittuja. Varmista myös, että pistorasia on maadoitettu. Liitäntä on lisäksi varustettava vikavirtasuojakytkimellä.
• Tämän klapikoneen saa liittää vain vikavirtasuojakytkimellä varustettuun sähköliitäntään.
• Tarkista, että laitteen virtakytkin, liitäntäjohto ja pistotulppa ovat kunnossa. Vialliset sähköosat aiheuttavat sähköisku- ja oikosulkuvaaran.
• Tarkista, että molemmat suojalevyt ovat kunnolla ja oikein paikoillaan.
• Käytä aina suojalaseja. Muista, että tavalliset silmälasit eivät riitä suojalaseiksi.
• Käytä turvakenkiä.
• Kiinnitä huomiota vaatetuksesi turvallisuuteen. Älä käytä löysiä vaatteita tai riippuvia koruja, koska ne voivat helposti tarttua laitteen liikkuviin osiin. Tämä koskee myös pitkiä hiuksia. Sido pitkät hiukset nutturalle tai hiusverkolla.

- Ennen kuin alat halkaista polttopuita, varmista, että ne on sahattu sopivan pitkiksi pätkiksi ja että päät ovat suorat. Epämääräisen muotoiset puut (kuhmuraiset, käyrät jne.) täytyy sahata tavallista lyhyemmiksi.

HUOMAA!

• Älä poistu klapikoneen luota sen sähkövirran ollessa päällä.
• Irrota pistotulppa pistorasiasta aina, kun et enää käytä klapikonetta tai kun ryhdyt huoltamaan tai siirtämään sitä tai vaihtamaan liitäntöjä.
• Ota tavaksesi irrottaa kaikki työkalut ja avaimet klapikoneesta ennen kuin kytket sen päälle.
• Käytettävän sähköjohdon poikkipinta-alan on oltava vähintään 3 x 1,5 mm². Älä käytä huonoja tai puutteellisesti eritettyjä sähkötarvikkeita. Kaikkien liitäntäosien ja jatkojohtojen on oltava hyväksyttyjä ja ulkokäyttöön soveltuvia. Älä käytä yli 10-metrisiä jatkojohtoja, koska liian pitkät tai poikkipinta-alaltaan liian heikot jatkojohdot voivat aiheuttaa jännitehäviötä, mikä puolestaan heikentää sähkömoottorin tehoa.
• Älä koskaan käytä klapikonetta helposti syttyvien nesteiden läheisyydessä tai paikassa, jonka ilmassa on räjäh-täviä kaasuja. Tällöin on olemassa räjähdysvaara, koska sähkömoottorin kipinöinnit voivat sytyttää kaasun yms.
• Pidä käyttövivut puhtaina. Poista mahdollinen öljy, rasva ja pihka.

3. Käsittely

• Aseta klapikone tasaiselle, vakaalle alustalle, joka on n. 60 cm korkeudella maasta/lattiatasosta.
• Liitä klapikoneen pistotulppa maadoitettuun pistorasiaan (230 V \~ 50 Hz, 1-vaihe) ja paina käynnistys-/pysäytyspainiketta (kuva 10).
• Aseta halkaistava polttopuu koneen öljysäiliön päällä olevaan kehtoon, painolaitteiston ja halkaisukiilan väliin (kuva 11) siten, että molemmat sivutuet pitävät puuta paikallaan siten, että halkaisukiila osuu sen keskelle.
• Paina molemmat käyttövivut alas (kuva 12) molempia käsiä käyttäen ja pidä niitä alhaalla, kunnes puu on kokonaan halki (kuva 13).

Jos puu ei halkea ensi yrittämällä, ÄLÄ yritä välittömästi uudelleen. ÄLÄKÄ yritä halkaista puuta väkisin pitämällä vipuja alhaalla pidempään kuin muutaman sekunnin kerrallaan. Laitteen hydraulipumppu saattaa vahingoittua, koska öljy voi kuumeta, jos rasitat konetta liikaa esim. yrittäessäsi halkaista erityisen kovaa tai sitkeää puuta.

Anna sen sijaan painolaitteiston palata lepotilaan vapauttamalla molemmat käyttövivut, ja käännä sitten puu toisin päin tai käännä se muuten toiseen asentoon ja yritä sitten uudelleen. Toisinaan pientenkin puiden halkaisminen saattaa olla hankalaa, jos puu on erityisen kovaa tai oksaista, kun taas selkeäsyiset puut halkeavat erittäin nopeasti ja helposti, vaikka ne olisivat isojakin. Jos puu tuntuu liian kovalta halkaistavaksi, älä yritä turhaan, ettei laite vahingoitu öljyn ylikuumenemisen vuoksi.

• Jos haluat yhtäkkiä keskeyttää halkaisun, vapauta jompikumpi käyttövipu, niin laite pysähtyy välittömästi.
• Kun vapautat molemmat käyttövivut, painolaitteisto siirtyy aloitusasentoon, jolloin voit asettaa kehtoon uuden puun.

Turvallisuusohjeet

• Kun lopetat polttopuiden halkaisun, kytke laite pois päältä käynnistys-/pysäytyskytkimestä ja irrota pistotulppa pistorasiasta. Älä koskaan vedä liitäntäjohdos-ta, vaan tartu aina pistotulppaan.
• Aseta klapikone vaakasuunnassa vähintään 3 metrin päähän pistorasiasta, ettei pöly pääse pistorasiaan.
• Klapikonetta saa käyttää vain aikuinen henkilö, joka on ensin lukenut käyttöohjeen ja ymmärtänyt sen turvallisuusohjeet ja osaa siten käyttää laitetta turvallisesti.
• Tutustu huolellisesti laitteen vipuihin ja käyttölaitteisiin, jotta varmasti osaat käyttää sitä oikein. Opettele myös pysäyttämään laite nopeasti mahdollisten onnettomuustapausten varalta.

- Klapikonetta ei missään tapauksessa saa käyttää alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena eikä väsyneenä. Klapikoneen käyttö on turvallista vain, kun keskityt työhösi kunnolla.

- Laitetta saa käyttää kerrallaan vain yksi henkilö.

- Kun laite on käynnissä muiden kuin käyttäjän (myös eläinten) on pysyteltävä vähintään 5 m etäisyydellä. Älä päästä katselijoita laitteen tai sen jatkojohdon lähelle.

- Laitteen käyttövipuja saa painaa vain käsin. ÄLÄ käytä siihen käsivarsia, jalkoja, polvia, köysiä, raskaita esineitä tai muita apuvälineitä.

- ÄLÄ aseta mitään ruumiinosaa painolaitteiston ja halkaisukiilan väliin.

- Älä hyppää käynnissä olevan klapikoneen yli.

• Halkaise puu aina syiden suuntaisesti. Puun halkai-seminen poikittain syihin nähden voi olla vaarallista, koska puu saattaa singota pois laitteesta ja aiheuttaa henkilövahingon tai vahingoittaa itse laitetta.
• Jos puu jää jumiin halkaisukiilaan, vapauta molemmat käyttövivut välittömästi, kytke laite pois päältä virtakytkimestä ja irrota sen pistotulppa pistorasiasta. Kokeile irrottaa puu varovasti kiilasta esim. kirveellä tai vasaralla (ei käsin).
• Älä koskaan yritä halkaista kahta puuta samanaikaisesti, paitsi siinä tapauksessa, että halkaistava puu on niin lyhyt, että tarvitset toisen puun avuksi sen ja painolaitteiston väliin. Älä myöskään yritä halkaista kahta puuta päällekkäin.
• Korjaa halkaistut klapit pinoon säännöllisin väliajoin, jotteivät ne haittaa kunnon jalansijan saamista laitteen ympärillä.
• Älä käytä klapikonetta märällä, liejuisella tai jäisellä alustalla. On erittäin tärkeää, että pystyt seisomaan tukevasti; liukas alusta aiheuttaa onnettomuusvaaran.
• Älä poistu käynnissä olevan klapikoneen luota. Jos joudut poistumaan laitteen luota, vaikka vain lyhyeksi- kin hetkeksi, irrota aina pistotulppa pistorasiasta.
• Älä käytä laitetta kostealla tai sateisella säällä, koska kosteus aiheuttaa sähköisku- ja oikosulkuvaaran.
• Älä käytä laitetta hämärässä tai pimeässä.
• Kytke laite välittömästi pois päältä ja irrota pistotulppa pistorasiasta, jos laite ei näytä toimivan niin kuin sen pitäisi. Jos laitteesta kuuluu kovaa melua tai painolaitteisto liikkuu epätasaisesti, hydraulijärjestelmä on ilmattava tai hydrauliöljyä lisättävä.
• Käsittele laitteen liitäntäjohtoa varoen. Älä yritä siirtää laitetta vetämällä johdosta ja, kun irrotat laitteen sähköverkosta, älä vedä liitäntäjohdosta vaan tartu aina pistotulppaan. Pidä liitäntäjohto erillään lämpimistä, öljyisistä ja terävistä esineistä.
• ÄLÄ yritä halkaista pitempiä puita kuin laitteen teknisissä tiedoissa on mainittu (520 mm). Se voi olla vaarallista ja laite voi vahingoittua.
• ÄLÄ aseta puuta "kehtoon" painolaitteiston liikkuessa. Kätesi voi jäädä jumiin ja vahingoittua.
• Älä laita sormiasi tai käsiäsi puuhun halkaisun yhteydessä syntyviin halkeamiin; ne voivat sulkeutua nopeasti, jolloin sormesi voivat musertua tai jopa katketa kokonaan.
• Jos puu hyppää irti kiilasta, vedä painomäntää takaisin ja käännä puu 90°.
• Älä ylikuormita klapikonetta pitämällä hydraulisylin- teriä paineistettuna yli 5 sekunnin ajan yrittäessäsi halkaista erityisen kovaa tai sitkeää puuta. Hydrauliöljy ylikuumenee 5 sekunnin jälkeen, jolloin laite voi vahingoittua. Siksi laite kannattaa pysäyttää välillä ja kokeilla, halkeaako puu paremmin, kun käännät sitä 90°. Jos puun halkaisminen ei vieläkään onnistu, se on liian kovaa tai sitkeää halkaistavaksi tällä laitteella. Laita kyseinen puu syrjään, ettet turhaan vahingoita laitetta yrittäessäsi halkaista sitä.

4. Klapikoneen siirtäminen

• Jos laitetta on kuljetettava pitkä matka, nosta se au- ton tavaratilaan.
• Jos aiot kuljettaa laitetta vain lyhyen matkan, voit vetää sitä kahvasta (10).

a) Ole erittäin varovainen liikutellessasi laitetta epätasaisella alustalla.
b) Huolehdi siitä, ettei laite pääse kaatumaan kuljetuksen aikana.
c) Älä anna kenenkään istua laitteen päällä siirtämisen aikana.
d) ÄLÄ missään tapauksessa siirrä laitetta sen moottorin ollessa käynnissä.

5. Huolto ja korjaukset

Tässä kappaleessa käsitellään laitteen rutiinihuoltoa, eli toimenpiteitä, jotka käyttäjä itse voi tehdä, jotta laite toimisi moitteettomasti ja kestäisi käytössä mahdollisimman pitkään. Kytke laite pois päältä ja irrota sen pistotulppa pistorasiasta aina ennen rutiinihuollon aloittamista.

Kaikki muu kuin tässä käyttöohjeessa mainittu huolto on jätettävä valtuutetun ja asiantuntevan henkilön tehtäväksi. Jos tällaisia muita kuin rutiinihuoltoja tekee joku muu kuin yllä mainittu valtuutettu ja asiantunteva henkilöstö, laitteen takuu raukeaa välittömästi ja valmistaja ja maahantuoja (jälleenmyyyjä) eivät enää vastaa laitteen aiheuttamista henkilö-, eläin- ja esinevahingoista.

Halkaisukiilan hiominen

Laitteen halkaisukiila kaipaa jossain vaiheessa teroitusta. Sen voi hioa hienohampaisella viilalla. Muista poistaa kaikki metallilastut ja vastaavat huolellisesti hiomisen jälkeen.

• HUOMAA: Muista ehdottomasti irrottaa laitteen pistotulppa pistorasiasta aina ennen kuin ryhdyt huoltamaan tai korjaamaan laitetta.
• Laitteen hydraulijärjestelmä on säädetty valmiiksi tehtaalla. ÄLÄ säädä venttiiliä millään tavalla.
• Tähän klapikoneeseen El missään tapauksessa saa tehdä mitään muutoksia. Mahdolliset laitteen kelpoisuuteen ja kapasiteettiin liittyvät muutokset saattavat aiheuttaa vakavia henkilövahinkoja ja saavat takuun raukeamaan.
• Anna valtuutetun huoltoliikkeen vaihtaa vahingoittuneet ja kuluneet osat välittömästi uusiin alkuperäisiin varaosiin.
• Voit hieroa laitteeseen öljyä kankaan avulla ehkäistäksesi ruostumista. Jos halkaisukiila tylsyy tai tulee rosoiseksi, voit hioa sen. Käytä aina suojakäsineitä käsitellessäsi halkaisukiilaa.
• Kaikki laitteen hydraulijärjestelmään tai sähkömoottoriin liittyvät ongelmat on jätettävä valtuutetun huoltoliikkeen korjattaviksi.
• Jos laitteen sähkömoottoria ylikuormitetaan pitkän aikaa, ja sen lämpötila nousee yli 128 °C:een, laitteen sisäänrakennettu lämpösulake laukeaa ja kytkee moottorin pois päältä. Ota tällöin yhteyttä jälleenmyyjään tai valtuutettuun huoltoliikkeeseen.
• Vaihda hydrauliöljy jokaisen käyttökauden jälkeen.

Hydrauliöljyn vaihto/lisääminen

• Irrota suojalevyt päälevyistä laitteen mukana toimi-tettujen ruuvitaltan ja kiintoavaimen avulla (kuva 14).
  • Nosta klapikone kahvasta ylös pystyasentoon (kuva 15).

- Kierrä hydraulisylinterin lyhyellä sivulla oleva ilmausruuvi pois mukana toimitetun ruuvitaltan avulla (kuva 16).

- Kierrä hydraulisylinterin lyhyellä sivulla oleva öljytulppa/öljytikku auki mukana toimitetun kuusiokoloavai-men avulla (kuva 17).

- Taita klapikone alas ja aseta sen etuosa vähintään 4 litran vetoisen astian päälle. Kallista sitten klapikonetta n. 5 cm (aseta pyörien alle puupalikka) ja anna vanhan hydrauliöljyn valua sylinteristä astiaan (kuva 18).

• Nosta klapikone taas pystyasentoon. Kaada sylinteriin hydrauliöljä öljytikun merkintään asti (n. 3,4 litraa) (kuva 19).
• Kun olet kaatanut riittävän määrän öljyä sylinteriin, puhdista ilmausruuvin ja öljytulpan kierteet ja kierrä ne takaisin paikoilleen mahdollisimman tiukkaan. Älä kuitenkaan kiristä niin paljon, että kierteet vahingoittuvat.

HUOMAA!

ÄLÄ hävitä käytettyä hydrauliöljyä tavallisen kotitalousjätteen sekaan.

Hydrauliöljy on hävitettävä paikallisten määräysten mukaisesti.

6. Säilytys

HUOMAA:

• Anna klapikoneen jäähtyä n. 5 minuuttia käytön jälkeen ennen kuin viet sen säilytyspaikkaansa.
• Suojaa liitäntäjohto kuumuudelta, voimakkaalta auringonpaisteelta, syövyttäviltä nesteiltä ja teräviltä reunoilta.
• Säilytä klapikonetta puhtaassa ja kuivassa paikassa. Älä pidä sitä ulkona ilman suojaa äläkä korroosiota aiheuttavien aineiden läheisyydessä tai kosteassa paikassa.
• Säilytä laitetta paikassa, jossa lapset eivät pääse siihen käsiksi.

7. Turvalaitteet

Varmista aina ennen klapikoneen käyttöä, että kaikki sen turvalaitteet toimivat oikein (molemmat käyttövivut ja käynnistys-/pysäytyspainike) ja että molemmat suojalevyt ovat paikallaan.

Älä missään tapauksessa käytä klapikonetta, jos siinä on jokin vika.

8. Jumiutuneen polttopuun irrotus

• Vapauta molemmat käyttövivut yläasentoon, jolloin painolaitteisto vetäytyy taakse lepotilaan.
• Aseta kiilanmuotoinen polttopuu jumiutuneen puun alle ja käytä sitten klapikonetta, kunnes kiilanmuotoinen puu on kokonaan painunut jumiutuneen puun alle.
• Toista toimenpide aina suuremmalla ja suuremmalla kiilalla, kunnes jumiutunut puu irtoaa halkaisukiilasta.

9. Vianetsintä

Alla olevassa taulukossa on lueteltu ongelmia, joita saattaa esiintyä klapikonetta käytettäessä, sekä ehdotuksia niiden ratkaisemiseksi. Muista, että asiaton käyttö (esim. käyttöohjeeseen tutustumisen laiminlyöminen) saa takuun raukeamaan ja vapauttaa valmistajan ja maahantuojan kaikesta vastuusta mahdollisten henkilö-, eläin- ja esinevahinkojen suhteen.

ONGELMA SYY RATKAISU
Polttopuu ei halkea. Puu on asetettu väärään asentoon. Aseta puu toisella tavalla.
	Puu on liian suuri tai liian kovaa puulajia. Yritä halkaista pienempiä polttopuita.
	Halkaisukiila ei halkaise. Hio tai viilaa halkaisukilla.
	Koneesta vuotaa öljyä. Etsi vuotokohta ja korjaa vika.
Hydraulitanko liikkuu nykäyksittäin tai täri-see.	Hydraulijärjestelmässä on ilmaa. Tarkista öljymäärä. Lisää öljyä tarvittaessa.Jos ongelma ei poistu näillä toimenpiteillä, ota yhteyttä jälleenmyyjään.

10. Klapikoneen purkaminen ja käytöstä poistaminen

Kun klapikone joskus aikojen päästä täytyy purkaa osiin ja hävittää, tee se kaikkien voimassa olevien määräysten ja turvallisuusohjeiden mukaisesti. Niiden tarkoitus on henkilö- ja esinevahinkojen välttäminen.

Kun klapikone puretaan ja poistetaan käytöstä, sen kaikki osat on hävitettävä paikallisten ympäristölakien mukaisesti.

Ole erityisen huolellinen hydrauliöljyn suhteen. Sitä El missään tapauksessa saa kaataa luontoon, koska se on ympäristölle erittäin haitallista. Vie se ongelmajätekeräykseen tai muuhun paikallisten viranomaisten osoittamaan paikkaan.

BRÄENDEKLÖVER 5 TONS

el-hydraulisk
