BRUKSANVISNING 17-032 Biltema

Bekrefter at konstruksjon og produksjon av detta produktet er i samsvar med følgende direktiver ^1 og standarder ^2

4. Egenskaper hos vedklyven

1. Hopmontering av vedklyven

slipning av klyvkilen

8. Losstagning av vedträ som fastnat

Før vedkløyveren skal transporteres, installeres eller brukes, må denne manualen leses svært nøye, med spesiell vekt på de spesifikke sikkerhetsreglene som gjelder for vedkløyveren.

INNHOLDSFORTEGNELSE

AVSNITT 1: GJ∅R DEG KJENT MED VEDKL∅YVEREN

1. Beskrivelse av vedkløyveren
2. Tilbehør
3. Skilt og etiketter på vedkløyveren
4. Vedkløyverens egenskaper
5. Tekniske spesifikasjoner
6. El-skjema
7. Hydraulikk-skjema

AVSNITT 2: SIKKERHETSINSTRUKSJONER

1. Montering av vedkløyveren
2. Forberedelser før bruk
3. Händtering
4. Flytting
5. Vedlikehold og reparasjon
6. Oppbevaring
7. Sikkerhetsanordninger
8. Lösning av vedkubbe
9. Feilsøking
10. Demontering og kassering

1. GJ∅R DEG KJENT MED VEDKL∅YVEREN

1. Beskrivelse av vedkløyveren (fig. 1)

1. Kløyvekil
2. Oljetank
3. Elektrisk motor
4. Elboks med startknapp
5. Vedvogge
6. Trykkanordning
7. Manøverspak
8. Hjul
9. Benstøtte
10. Løfte/trekkhåndtak

ADVARSEL!

Ved oppakking av maskinen, kontroller om deler mangler og om noe er i stykker etter levering.

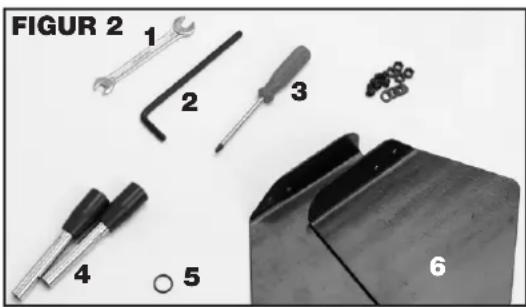

2. Tilbehør (fig. 2)

1. Fastnøkkel x 1
2. Sekskantnøkkel x 1
3. Skrutrekker x 1
4. Manøverspak x 2
5. O-ring x 1
6. Beskyttelsesplate x 2

3. Skilt og etiketter på vedkløyveren

1. Motorskilt

FIG. 3

2. Maskinskilt

FIG. 4

3. Sikkerhetsetikett

Symboler som brukes og hva de betyr

• Hele manualen for maskinen må leses før maskinen tas i bruk.
• Det må hele tiden brukes vernesko ved bruk av maskinen slik at man er beskyttet mot vedkubber som faller ned.

- Det må hele tiden brukes vernehansker som beskytter hendene mot fl iser og pinner som oppstår under kløyvingen.

- Det må hele tiden brukes vernebriller som beskytter øynene mot fl iser og pinner som oppstår under kløyvingen.

- Det er forbudt å fjerne eller tukle med beskyttelses- og sikkerhetsanordninger.

- Det er forbudt å stå innenfor maskinens arbeidsområde, med unntak av brukeren. Ingen annen person (eller dyr) må oppholde seg innenfor en radius på 5 meter fra maskinen.

- Dumping av brukt hydraulikkolje i miljøet er forbudt. Oljen må kasseres i samsvar med lokal miljølovgivning.

- Fare for at hånden kan kappes av eller knuses; berør aldri risikofylt område när trykkanordningen er i bevegelse.

- Advarsel! Vær alltid oppmerksom på bevegelsen til trykkanordningen.

- Advarsel! Bruk aldri hendene for å fjerne en vedkubbe som har satt seg fast i kløyvekilen.

- Advarsel! Før noen som helst form for vedlikehold eller stell beskrevet i denne manualen utføres, trekk maskinens støpsel ut av vegguttaket.

- Advarsel! Merkespenning i samsvar med den som er angitt på maskinskiltet.

4. Vedkløyverens egenskaper

Kompakt, kraftig, elhydraulisk vedkløyver med 2900 W effekt og med 5 tonns kløyvekapasitet. Kløyver enkelt vedkubber med en lengde på opptil 52 cm og med en diameter på maks. ∅ 25 cm. Stillegående, kan brukes så vel utendørs som inne i vedskjulet. Den er meget sterk og holdbar, behagelig å bruke, og sikker for alle brukere.

1. Tekniske spesifi kasjoner

Strømtilførsel Spenning V 230±10%
		Frekvens Hz 50 ± 1
		HVF < 0,02
Elektrisk motor Effekt W 2900
		Merkestrøm A		12
		Hastighet		/min	2800
		Termosikring		°	128
		Beskyttelsesgrad			IP54
Kabel		Kabeltverrsnitt		mm2	3G1,5
Maks. vedstørrelse		Lengde		mm	520
		Diameter			250
Mål		Lengde		mm	1080
		Dybde			280
		Høyde			460
Maks. kløyvekraft				ton	5
Kløyvetid ved maks. kløyvelengde s		8
Returtid ved maks. kløyvelengde				s 5
Vedkløyverens vekt				kg	50
Hydraulikkoljekapasitet				l	3,4
Lydnivå				dB(A)	≤ 70
Vibrasjoner (manøverspak)				m/s2	≤ 2,5
Omkringlig-gende miljø	Håndtering	Høyde over havet		m	≤ 1000
		Temperatur		°	5-40
		Luftfuktig-het	40°	%	≤ 50
			20°	%	≤ 90
	Transport og oppbeva-ring	Temperatur		°	-25 ~ +50

6. El-skjema (fi g. 6)

A. Sterkstrømkabel
B. Strømbryter
C. Koblingspanel
D. Motortilkoblingskabel
E. Termisk forbindelse
F. Hovedvikling
G. Hjelpevikling
H. Kondensator

FIG. 6

7. Hydraulikkskjema (fig. 7)

A. Hydraulikktank
B. Oljefilter
C. Oljepumpe
D. Elektrisk motor
E. Reduksjonsventil
F. Manøverspak
G. Sylinder

FIG. 7

OBS! Denne vedkløyveren er kun beregnet for privat bruk (IKKE for kommersiell bruk) i samsvar med medfølgende instruksjoner.

FARE

Vedkløyveren er produsert og konstruert for bruk i samsvar med sikkerhetsinstruksjonene i denne manualen. Som ved håndtering av alle typer maskiner, kan ufor-siktighet eller feil fra brukerens side sette sikkerheten i fare for både brukeren og andre personer. Dette kan resultere i alvorlige skader, f.eks. tap av kroppsdeler, eller skader fra vedkubber som kastes i vei. Les og følg alle sikkerhetsinstruksjonene i manualen før du tar vedkløyveren i bruk. Produsenten har ikke noe ansvar for skader som skyldes at brukeren har ignorert sikker-hetsinstruksjonene.

Manualen er en integrert del av vedkløyveren og må følge med denne også dersom vedkløyveren skifter eier.

1. Montering av vedkløyveren

• Kutt og fjern alle bånd rundt kartongen, og tøm kartongen.
• Fjern de løse delene som følger med vedkløyveren (manual, verktøy, håndspaker og beskyttelsesplater).
  • Legg frigolittdelene til side.
• Monter de to manøverspakene til tilsvarende lenkeanordninger på vedkløyverens bakkant, og stram ved hjelp av medfølgende 10 mm fastnøkkel (fig. 8).
• Monter de to ekstra beskyttelsesplatene på vedkløyverens faste beskyttelsesplate ved hjelp av medfølgende skruer, skiver og muttere (fig. 9).

a) Kvitt deg med emballasjematerialet på en miljøvennlig måte, og i samsvar med lokale bestemmelser.
b) Dersom du skulle oppdage en eventuell transportskade ved oppakking av vedkløyveren, meld straks fra til Biltema-varehuset der du har kjøpt vedkløyveren. Bruk IKKE vedkløyveren.
c) Les, forstå og følg nøye samtlige sikkerhetsinstruksjoner i denne manualen, samt advarselsetikettene som finnes på vedkløyveren.
d) Oppbevar manualen på et sikkert sted.
e) Pass alltid på at vedkløyveren er koblet fra strømuttaket ved montering.

2. Forberedelser før bruk

OBS! Før vedkløyveren brukes, må lufteskruen på den hydrauliske sylinderens kortside (fig. 16) skrus helt av. Efter avsluttet bruk skrus lufteskruen tilbake igjen. Lufteskruen trenger egentlig kun være montert når vedkløyveren flyttes, som en slags transportsikring.

• Plasser vedkløyveren på en stabil og kraftig arbeidsplattform med ca. 60 cm høyde, fri for eventuelle gjenstander som kan hindre fullstendig bevegelsesfrihet for operatøren under arbeidet med vedkløyveren. Arbeidsplattformen for vedkløyveren må være helt i vater for å beskytte maskinen fra å falle ned under bruk.
• Vedkløyveren må ikke brukes på bakken. Dette er ikke bare en ubehagelig arbeidsstilling, men det kan også være farlig på grunn av at operatøren må holde ansiktet nær maskinen, slik at det er fare for å bli skadet av pinner eller trefliser.
• Kontroller at vedkubben som skal kløyves, er fri for spiker og piggtråd, som kan fly opp eller skade maskinen. Endene på vedkubben må være rett avkappet, og eventuelle kvister må være avkappet.
• Vedkløyveren skal kun brukes av én operatør.
• Vedkløyveren må brukes kun av personer som har lest manualen og blitt utførlig instruert om korrekt og sikker bruk.
• Kontroller at samtlige muttere, bolter og hydrauliske tilkoblinger er ordentlig strammet for å forsikre deg om sikker håndtering.
• Kontroller at strømuttaket har sikring montert og at det er i samsvar med effekten, spenningen og frekvensen angitt på maskinskiltet på vedkløyverens motor. Du bør dessuten kontrollere at uttaket er ordentlig jordet. Det anbefales i tillegg å bruke jordfeilbryter.
• Nettilkoblingen til denne vedkløyveren må være utstyrt med jordfeilbryter.
• Kontroller strømbryter, nettkabel og støpsel med henblikk på skader for å utelukke risikoen for elektrisk støt og kortslutning.
• Kontroller at de to beskyttelsesplatene sitter ordentlig fast og på en korrekt måte.
• Bruk alltid vernebriller, og husk på at vanlige briller ikke er vernebriller.

• Bruk vernesko.

• Sikre klær. Bruk aldri løstsittende klær eller løst hengende smykker, fordi disse lett kan sette seg fast i bevegelige deler på maskinen. Dette gjelder også langt hår, som må bindes opp eller holdes på plass i et håmett.

• Vedkubbene bør være kappet med rette ender og i passe lange biter i forveien. Uregelmessige vedkubber (f.eks. knudrete, forvridde etc.) bør være kappet korte.

OBS!

• Gå aldri fra vedkløyveren ubevoktet med strømtilkoblingen "ON".
• Støpselet skal alltid trekkes ut av strømuttaket når vedkløyveren ikke er i bruk, ved vedlikeholdsarbeid, ved skifte av tilkoblinger eller når vedkløyveren flyttes.
• Etter at justeringer er utført på vedkløyveren, fjern alt tilbehør og verktøy fra vedkløyveren før den startes igjen.
• Bruk elkabel med minst 3 x 1,5 mm ^2 kabeltverrsnitt. Unngå bruk av løse og mangelfullt isolerte elkoblinger. Alle elkoblinger og skjøteledninger må være godkjent og merket for bruk utendørs. Bruk ikke skjøteledninger med lengde over 10 meter, fordi altfor lange kabler eller kabler med utilstrekkelig kabeltverrsnitt kan forårsake spenningsfall som hindrer motoren fra å yte full effekt.
• Bruk aldri vedkløyveren i nærheten av brannfarlige væsker eller i luft som er gassholdig eller eksplosiv. Det er i så fall fare for at vedkløyveren kan komme til å forårsake brann eller eksplosjon, fordi elektriske motorer gir fra seg gnister, som igjen kan antenne gass etc.
• Se etter at manøverspakene er frie for olje, fett og kvae.

3. Håndtering

- Plasser vedkløyveren på en opphøyd, stabil arbeidsflate (arbeidsbenk) med en høyde på ca. 60 cm.

- Koble vedkløyverens støpsel til et jordet strømuttak (230 V \~ 50 Hz, 1-fas) og trykk på start/ stopp-knappen (fig. 10).

- Plasser vedkubben i voggen oppå vedkløyverens oljetank, mellom trykkanordningen og kløyvekilen (fig. 11) slik at begge sidestøtter hjelper til å holde kubben på plass, og slik at den sentreres mot kløyvekilen.

- Trykk ned de to manøver-spakene (fig. 12) ved hjelp av hver hånd, og hold dem der til vedkubben er kløyvd (fig. 13).

Dersom vedkløyveren ikke kløyver vedkubben ved første forsøk, er det viktig at kløyveprosedyren ikke straks fortsettes. Forsøk IKKE å tvinge fram en kløyving ved å opprettholde trykket lengre enn noen få sekunder. Vedkløyverens hydrauliske pumpe kan bli skadet på grunn av overopphetet hydraulikkolje dersom maskinen presses til å fortsette å arbeide under maks. påkjenning i forsøket på å kløyve altfor harde og seige vedkubber. Det anbefales i stedet å få trykkanordningen til å gå tilbake til sin hvileposisjon ved å slippe opp de to manøverspakene, for deretter å plassere om eller vende på vedkubben og så gjenta kløyveprosedyren. Iblant kan det være vanskelig å kløyve også mindre vedkubber dersom treslaget er spesielt hardt eller fullt av kvister, mens større vedkubber med regelmessige trefibre er svært raske og enkle å kløyve. Dersom hardheten på vedkubben overskrider vedkløyverens kapasitet, er det bedre å legge bort denne kubben for å unngå skade på vedkløyveren forårsaket av overopphetet hydraulikkolje.

• Dersom du trenger å stoppe kløyvingen, slipp opp en av manøverspakene, og kløyvingen stoppes straks.
• Dersom du slipper opp begge manøverspakene, går trykkanordningen tilbake til sin startposisjon, og en ny vedkubbe kan legges på plass i voggen.

SIKKERHETSINSTRUKSJONER

• Etter avsluttet vedkløyving, slå av vedkløyveren ved hjelp av start/stopp-knappen, og trekk støpselet ut av strømuttaket. Trekk aldri ut støpselet ved å dra i kabelen, men grip fatt i selve støpselet.
• Pass på at den horisontale avstanden mellom vedkløyver og vegguttak er minst 3 m på grunn av støvpåvirkningen.
• Vedkløyveren skal brukes kun av voksne personer som har lest nøye gjennom og forstått manualens sikkerhetsinstruksjoner, slik at de på en sikker måte kan håndtere vedkløyveren.
• Gjør deg fortrolig med vedkløyverens ulike spaker og betjeningsinnretninger for å sikre korrekt håndtering. Lær deg hvordan du raskt stopper vedkløyveren om ulykken skulle være ute.
• Vedkløyveren må aldri brukes av operatør som er trett eller påvirket av alkohol, narkotiske stoffer eller medisiner. Total oppmerksomhet ved all bruk av vedkløyveren er nødvendig for sikkerheten.
• Vedkløyveren skal kun brukes av én operatør.
• Når maskinen er i gang, må andre personer (også dyr) oppholde seg i en avstand på minst 5 meter fra maskinen. La ikke tilskuere komme i kontakt med maskinen eller dens skjøteledning.
• Manøverspakene må kun skjøttes ved hjelp av hendene. Armer, føtter, kne, tau, tunge gjenstander og forlengelsesanordninger må IKKE brukes.
• Plasser IKKE noen del av kroppen mellom trykkanordningen og kløyvekilen.
• Klatre IKKE over vedkløyveren når den er i gang.

- Kløyv alltid en vedkubbe langs fiberretningen. Å kløyve vedkubben på tvers av fibrene kan være farlig: Kubben kan fare i vei og forårsake skade på vedkløyveren, eller den kan forårsake personskade.

- Dersom vedkubben setter seg fast i kløyvekilen, slipp straks begge manøverspakene, slå av vedkløyveren ved hjelp av strømbryteren, og trekk støpselet ut av vegguttaket. Forsøk å banke vedkubben løs fra kløyvekilen forsiktig ved hjelp av en øks eller hammer (ikke ved bruk av hendene).

- Forsøk aldri å kløyve to vedkubber samtidig, med mindre trykkanordningen er maksimalt utskjøvet, og det trengs en kubbe til for å fullføre kløyvingen av den første. Forsøk aldri å kløyve en vedkubbe oppå en annen.

- Rydd regelmessig bort den kløyvde veden slik at arbeidsområdet holdes rent, og du får godt fotfeste.

- Bruk aldri vedkløyveren på vått, leirete eller isete underlag. Sikkert fotfeste er svært viktig for å forebygge ul

- Gå aldri fra vedkløyveren ubevoktet når den er i gang. Dersom du må gå fra vedkløyveren, selv om det bare er for en kort stund, trekk alltid støpselet ut av strømuttaket.

- Vedkløyveren må ikke brukes i fuktig vær eller regn, dette for å unngå elektrisk støt eller kortslutning.

- Bruk kun vedkløyveren ved gode lysforhold.

- Slå straks av vedkløyveren og trekk støpselet ut av strømuttaket dersom den ikke fungerer som den skal. Sterk ulyd og uregelmessig bevegelse av trykkanordningen indikerer at vedkløyverens hydrauliske anordning trenger å luftes, eller at det er behov for påfyll av hydraulikkolje.

- Behandle elkabelen med forsiktighet; prøv ikke å flytte vedkløyveren ved å dra i kabelen; trekk ikke i kabelen for å løsne støpselet fra strømuttaket; hold kabelen borte fra for sterk varme, olje og skarpe gjenstander.

- Prøv IKKE å kløyve en vedkubbe med større lengde enn den som er angitt i tekniske spesifikasjoner (520 mm). Dette kan være farlig og kan forårsake skade på maskinen.

- Legg IKKE en vedkubbe i vedkløyverens "vogge" mens trykkanordningen er i bevegelse. Du kan sette deg fast og bli skadet.

- Hold hendene på sikker avstand fra sprekker og revner i vedkubben som kan oppstå under kløyvin-gen; disse kan plutselig og svært kjapt stenges eller trekke seg sammen, og dette kan medføre at fingrene knuses eller kuttes av.

- Dersom vedkubben flytter seg fra kløyvekilen, trekk tilbake trykkstempelet, og vend vedkubben 90°.

- Press ikke vedkløyveren mer enn maks. 5 sekunder for å holde trykk på den hydrauliske sylinderen for å kløyve en ekstremt hard eller seig vedkubbe. Etter dette tidsintervallet (5 sekunder) vil hydraulikkoljen under trykk overopphetes, og maskinen kan bli skadet. Det er derfor bedre å stanse maskinen og vende vedkubben 90° for å se om den kan kløyves bedre i denne stillingen. Dersom det ikke går an å kløyve kubben, betyr det at den har en hardhet eller seighet som overskrider maskinens kapasitet, noe som igjen betyr at vedkubben må legges til side, slik at den ikke skader vedkløyveren ved fortsatte kløyveforsøk.

4. Flytting av vedkløyveren

• Ved lengre transport, plasser vedkløyveren i bilens bagasjerom.
• Ved kortere transport, løft og trekk vedkløyveren ved hjelp av håndtaket (10).

a) Vær ekstra forsiktig när vedkløyveren flyttes på et ujevnt underlag.
b) Vær forsiktig slik at vedkløyveren blir stående opprett og ikke velter ved flyttingen.
c) La ikke noen sitte på vedkløyveren under flytting.
d) Flytt ALDRI vedkløyveren när motoren er i gang.

5. Vedlikehold og reparasjon

Dette punktet behandler rutinemessig vedlikehold av vedkløyveren, dvs. prosedyrer som utføres av operatøren selv, for at den skal fungere perfekt og dermed vøyære pålitelig for bruk over lang tid. Alt rutinemessig vedlikehold må utføres med vedkløyveren slått av og med støpselet trukket ut av strømuttaket.

All annen type vedlikehold enn det som er beskrevet i denne manualen, må utføres av en person som er kvalifisert for slikt arbeid. Dersom slikt ekstraordinært vedlikehold eller skifte av reservedeler utføres av andre enn personer kvalifisert for slikt arbeid, opphører straks alle former for garanti å gjelde, og produsenten (forhandleren) er fri for alt ansvar ved eventuell skade på person eller dyr eller ved skade på vedkløyveren.

Sliping av kløyvekilen

Etter lengre tids bruk av vedkløyveren, eller når det er nødvendig, bør kløyvekilen slipes ved bruk av en fintannet fil. Vær nøye med å fjerne metallspon og lignende.

• OBS! Sørg for at vedkløyverens støpsel er trukket ut av strømuttaket ved all form for vedlikehold og reparasjon.
• Vedkløyverens hydrauliske system er justert fra fabrikken. Utfør IKKE noen som helst justeringer på ventilen.
• Det må IKKE gjøres noen forandringer på denne vedkløyveren. Eventuelle forandringer som omgår instruksjonene for vedkløyverens bruk og kapasitet, kan resultere i alvorlig personskade og vil oppheve garantien.
• Skadede og slitte deler må omgående erstattes med originale reservedeler.
• Gni maskinen ved hjelp av en klut innsatt med olje for å hindre rust. Dersom kløyvekilen blir sløv eller hakkete, kan den slipes. Bruk alltid vernehansker när kløyvekilen håndteres.
• Andre problemer med vedkløyverens hydrauliske system og motor enn de som er beskrevet ovenfor, må tas hånd om av kvalifisert reparatør.
• Dersom vedkløyverens motor overbelastes i lengre tid og temperaturen overstiger 128 °C, vil den innebygde termosikringen koble fra motoren. Det er da nødven-dig å kontakte forhandleren eller kvalifisert reparatør.
• Etter hver sesongs bruk må hydraulikkoljen skiftes ut.

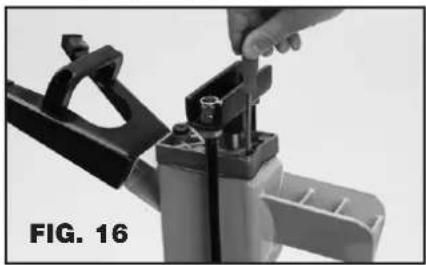

Skifte/påfyll av hydraulikkolje

• Skru av beskyttelsesplatene fra hovedplaten ved hjelp av medfølgende skrutrekker og fastnøkkel (fig. 14).
• Løft opp vedkløyveren ved hjelp av håndtaket til loddrett posisjon (fig. 15).

- Skru ut lufteskruen på den hydrauliske sylinderens kortside ved hjelp av medfølgende skrutrekker (fig. 16).

- Bøy vedkløyveren ned, og plasser dens fremre del over et kar som rommer minst 4 liter hydraulikkolje. Ved at vedkløyveren skråstilles ca. 5 cm (plasser en treklosse under hjulene), kan den gamle oljen tømmes ut av sylinderen (fig. 18).

• Løft opp vedkløyveren til loddrett posisjon igjen. Fyll på hydraulikkolje til peilepinnens marking for korrekt oljenivå (ca. 3,4 liter) (fig. 19).
• Etter påfylling av olje til korrekt nivå, rengjør lufteskruens og oljepluggens gjenger, og skru dem ordentlig på igjen. Vær likevel forsiktig slik at du ikke risikerer å ødelegge gjengene på lufteskruen eller oljepluggen.

OBS!

Bland IKKE kassert hydraulikkolje med vanlig husholdningsavfall.

Hydraulikkoljen må kasseres ifølge gjeldende lover og forskrifter der vedkløyveren brukes.

6. Oppbevaring

OBS:

• La vedkløyveren avkjøles ca. 5 minutter etter bruk før den settes bort for oppbevaring.
• Beskytt kabelen fra varme, solskinn, aggressive væsker og skarpe kanter.
• Oppbevar vedkløyveren på et rent og tørt sted. Oppbevar den ikke ubeskyttet utendørs, i nærheten av korrosive materialer eller i fuktige omgivelser.
• Oppbevar vedkløyveren på et sted der barn ikke kan starte den.

Før vedkløyveren skal brukes, kontroller alltid at dens forskjellige sikkerhetsanordninger fungerer perfekt (de to manøverspakene og start/stopp-knappen) samt at de to beskyttelsesplatene sitter på plass.

Bruk aldri vedkløyveren dersom den ikke er helt feilfri, eller dersom den trenger service.

8. Lösning av vedkubbe som har satt seg fast

• Slipp opp de to manøverspakene, og trykkanordningen går da helt tilbake til sin hvileposisjon.
• Plasser et "kileformet" trestykke under vedkubben som har satt seg fast, og aktiver deretter vedkløyveren til det kileformede stykket er helt trykket inn under vedkubben.
• Gjenta prosedyren med stadig større trestykker til vedkubben er helt løsnet fra kløyvekilen.

9. Feilsøking

Problem som kan oppstå ved bruk av vedkløyveren og anbefalte tiltak for å avhjelpe problemene, vises i tabellen nedenfor. Dersom inkompetente personer bruker vedkløyveren, vil garantien umiddelbart bli ugyldig, og produsenten vil være fri for alt ansvar i forbindelse med skader på mennesker og dyr, samt materielle skader.

PROBLEM ÅRSAK L∅SNING
Vedkubben kløyves ikke. Feil plassering av vedkubben. Plasser vedkubben korrekt.
	Overskredet maks. dimensjon eller for hardt tre i forhold til vedkløyverens kapasitet.	Forsøk å kløyve mindre vedkubber.
	Kløyvekilen kløyver ikke. Slip eller fil kløyvekiler.
	Oljelekkasje. Lokaliser lekkasjen.
Den hydrauliske stangen beveger seg i rykk eller med store vibrasjoner.	Luft i det hydrauliske systemet. Kontroller oljenvået. Fyll på om nødven-dig. Dersom problemet vedvarer, kontakt forhandleren.

10. Demontering og kassering av vedkløyveren

Når vedkløyveren en vakker dag må demonteres og kasseres, må dette skje på en slik måte at man oppfyller alle de sikkerhetsreglene som er utformet for å hindre personskader og materielle skader.

Ved demontering av vedkløyveren må alle dens deler kasseres i samsvar med lokal miljølovgivning.

Vær spesielt nøye når hydraulikkoljen skal kasseres. Den er meget miljøfarlig og må derfor IKKE kasseres i naturen, men i samsvar med lokal miljølovgivning.

KLAPIKONE, 5 TONNIN

sähköhydraulinen

2. Tilbehør (figur 2)

1. Tekniske specifi kationer

5. Vedligeholdelse og reparation
