BRUKSANVISNING ST 5501 Biltema

Påfyllning av motorolja

Denne bruksanvisningen inneholder vesentlig informasjon om bruk av maskinen og om sikkerhetsrisikoer forbundet med bruken. Alle operatører oppfordres til å lese bruksanvisningen før bruk og være spesielt oppmerksom på følgende symboler:

OBS! Indikerer at feil framgangsmåte kan påvirke arbeidets effektivitet eller føre til personskade og materiell skade.

Vi tar forbehold om at illustrasjoner og beskrivelser av enkelte detaljer kanskje ikke alltid stemmer helt overens med maskinen. Eksempel på slike detaljer kan være farger på kabler eller utforming og plassering av knapper og brytere,

17-330 Snøfreser ST 5501 er en totrinns snøfreser med innmatingsskrue og vifteutkast. Den er konstruert for å rydde snø i samsvar med instruksjonene i denne bruksanvisningen. Maskinen er utstyrt med tohåndsgrep, ett håndtak for drift og ett for innmating. Dersom ett håndtak slippes, stanser funksjonen, et såkalt dødmannsgrep. Snøfreseren må ikke bygges om eller brukes for noe annet formål.

4. GENERELLE SIKKERHETSFORSKRIFTER

Ved arbeid med maskiner bør punktene nedenfor alltid iakttas. Ta også hensyn til arbeidsplassens sikkerhetsforskrifter, og respekter alle lover, regler og forordninger som gjelder der maskinen brukes.

4.1 Arbeidsområdet

• Rydd jevnlig. Støv, avfall og skrot på en arbeidsplass øker risikoen for ulykker, brann og eksplosjon.
• Arbeid ikke i mørke eller i dårlig belysning.
• Oppbevar eksplosive eller brannfarlige væsker og gasser utenfor arbeidsområdet.
• Hold barn og andre uvedkommende borte fra arbeidsområdet.
• Ha førstehjelpskrin og telefon tilgjengelig.

4.2 Personlig sikkerhet

• Les alltid bruksanvisningen før bruk.
• Vær spesielt oppmerksom på maskinens adverselsymboler.
• Bruk ikke maskinen dersom du er trett eller påvirket av alkohol, medisin eller narkotiske stoffer.
• Bruk alltid vernerutstyr så som hørselvern og vernebriller.
• Bruk ordentlige arbeidsklær og sklisikre sko.
• Bruk hårnett om du har langt hår, og bruk ikke smykker eller løstsittende klær som kan sette seg fast i maskinen.
• Ha hele tiden en god arbeidsstilling og god balanse.
• La aldri det at du er vant med maskinen føre til ufor-siktighet.

4.3 Bruk og stell maskiner

• Kontroller at alle beskyttelsesanordninger sitter på plass og virker som de skal.

• Kontroller at alle maskindeler, spesielt de bevegelige, er hele og sitter korrekt montert.

• Kontroller at alle knapper og reguleringsanordninger fungerer. Vær spesielt nøye med at strømbryteren virker, slik at du alltid kan slå av maskinen.

• Bruk ikke en defekt maskin. Lever den inn til et autorisert serviceverksted for reparasjon.
• Bruk kun anbefalte skjæreverktøy, tilbehør og reserve- deler.
• Bruk maskinen kun på tiltenkt bruksområde. Arbeidet går alltid sikrere og raskere om maskinen brukes til det den er konstruert for.
• Overskrid ikke maskinens kapasitet.
• Hindre utilsiktet start ved å bryte strømmen eller løsne hetten fra tennpluggen før service og reparasjon eller når maskinen ikke er i bruk.
• Fjern alltid nøkler, verktøy og andre løse deler fra maskinen før start.
• Gå aldri fra en maskin ubevoktet när motoren er i gang.
• Rengjør maskinen etter bruk og foreta jevnlig service.
• Oppbevar maskinen på et tørt og beskyttet sted, utilgjengelig for barn.

• Fyll ikke på for mye bensin, la det være igjen noen centimeter rom for ekspansjon, slik at bensinen ikke renner over när motoren blir varm.
• Fyll alltid på bensin i et godt ventilert miljø.
• Søl ikke bensin på maskinen. Om dette skulle skje, tørk grundig, og la damp fordampe før start.
• Unngå innånding av bensindamp og eksos.
• Røyk, flammer og brannfarlige stoffer må ikke finnes i nærheten ved påfylling.
• Bruk en påfyllingstrakt, og fyll aldri på bensin mens motoren er i gang.
• Sikre at bensin ikke kan lekke ut på bakken.
• Oppbevar bensinen på et sikkert sted i godkjent beholder, utilgengelig for barn.

5. OVERSIKTSBILDE

1. Spak, drift
2. Deflektorregulering
3. Girspak
4. Spak, innmaningsskrue
5. Sveivehändtak, utkast
6. Ratt
7. Meier
8. Renseverktøy
9. Utkast med deflektor
10. Bensintank
11. Primerknapp
12. Gasspak
13. Bensinkran
14. Chokespak

Skjær opp alle fire hjørnene, og legg sidene ned mot bakken.

Fjern pakningsmaterialet.

Flytt snøfreseren fra kartongen, og kontroller at det ikke blir igjen noen løse deler.

Innmatingsskruen er sikret med to brytepinner. Dersom det skulle komme inn noen fremmedlegemer, skal en eller begge brytepinnene gå i stykker for å hindre alvorlige skader. Det medfølger to ekstra brytepinner.

6.2 Montering

Håndtak

Forbered monteringen av den nedre delen av håndtaket (21) ved å skru løs de 4 boltene og skivene (22) på hver side av snøfreseren. Se til at hullene på den nedre håndtaksdelen passer med skruehullene på chassiset (23), og skru deretter fast håndtaket.

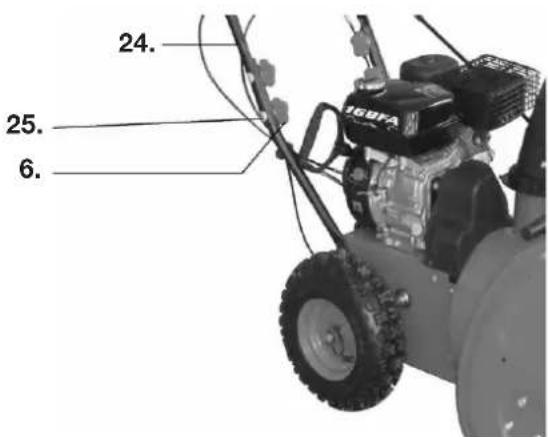

Skru av de fire rattene (6) og fjern skivene og boltene (25) fra den nedre håndtaksdelen (21). Før over den øvre håndtaksdelen (24) til det kommer på plass over den nedre delen (21). Skru fast boltene og skivene med rattene (6).

Utkast

Skru av de to mutrene, skivene og boltene (26) fra festet. Plasser utkastet på festet slik at hullene i firkantrøret (27) passer i skruehullene. Fest firkantrøret med bolter, skiver og muttere (26).

Sveiv

Skru av skrue og mutter på sveivens (5) ende. Stikk gjennom enden i styrehullet (28) under panelet. Stikk deretter sveiven inn i den formonterte akselen (29).

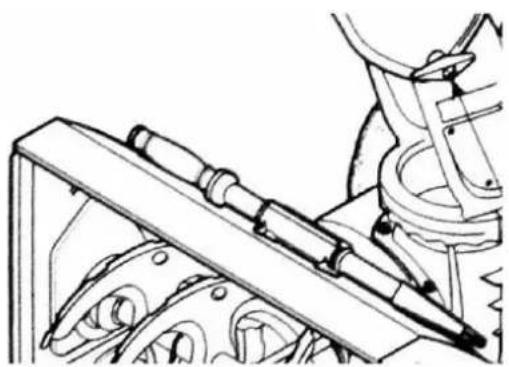

Renseverktøy

Renseverktøyet er transportsikret med et buntebånd. Klipp av buntebåndet.

Kontroller dekktrykket med en trykkmåler. Trykket skal være 1,2–1,5 bar og likt i begge dekk.

Fylle på motorolje

Snøfreseren leveres uten motorolje. Plasser snøfreseren på et plant underlag, løsne de to peilepinnene, og fyll motorolje i det ene hullet. Fyll på slik at det er noen millimeter under kanten, men klart over markeringen på peilepinnen.

Selv om snøfreseren er produsert etter gjeldende sikkerhetsnormer, vil det alltid være en viss risiko for skade. Bruk alltid verneutstyr så som:

sklisikre sko, varme klær og hansker, hørselvern og øyevern.

7. 1 Risikoer ved bruk av snøfreser

Risiko for øyeskader

- Bruk vernebriller eller godkjent visir.

Risiko for kulde- og frostskader

Risiko for at gjenstander kastes ut

• Når innmatingsskruen roterer, må det ikke være mennesker, dyr, kjøretøy, vinduer m.m. nærmere enn 15 meter framfor snøfreseren eller i utkastets retning.
• Vær ekstremt forsiktig ved arbeid på fl ater, stier eller veier som er strødd med sand.
• Bruk vernebriller eller godkjent visir.

Risiko for inndragning og klemskader

- Ha aldri hender, føtter eller noen annen kroppsdel eller klær i nærheten av bevegelige deler. Vær spesielt oppmerksom på innmatingsskruen.

Risiko for skliskade

• Bruk sklisikre sko.
• Unngå snørydding i glatte skråninger.
• Vær ekstra forsiktig på isete underlag.

Risiko for luftveisskader, brann og eksplosjon

• Bensin, damp og eksos er giftige og brannfarlige. Les og iaktta alle generelle og lokale sikkerhetsforskrifter for håndtering av bensin og bensinmotorer.
• Fyll ikke på bensin när motoren er i gang.
• Fyll ikke på bensin i nærheten av glør eller åpen ild.

Risiko for brannskade

- Ved drift blir visse komponenter, f.eks. lyddemperen, på motoren varme. Berør dem ikke, og vent med service og vedlikehold til de er avkjølt.

7.2 Advarseltekster og symboler på snøfreseren

Advarsel! Vær klar over risikoene ved bruk av snøfreser. Kontroller før start at snøfreseren er hel. Ved rengjøring, service og vedlikehold skal alltid hetten være fjernet fra tennpluggen. Bruk verneutstyr så som vernehansker, hørselvern og vernebriller.

Advarsel! Les gjennom hele brukerveiledningen, spesielt avsnittene om sikkerhet.

Advarsel! Høyt lydnivå, bruk hørselvern!

Advarsel! Risiko for øyeskade, bruk øyevern!

Advarsel! Risiko for utkastede gjenstander.

Advarsel! Bevegelige deler, stikk ikke hånden ned i utkas- tet!

Advarsel! Bevegelige deler, hold føtter, hender og klær borte fra innmatingsskruen. Risiko for inndragning og klemskader.

STOP

Advarsel! Bevegelige deler. Ved rengjøring, service og vedlikehold skal alltid hetten være fjernet fra tennpluggen.

Advarsel! Fjern alltid tennhetten fra tennpluggen ved reparasjon og service.

Advarsel! Risiko for alvorlig skade, stikk aldri hånden ned i utkastet!

Unngå å bli skadet av den roterende innmatingsskruen. Hold hender, føtter og klær borte fra risikoområdet.

Høyt lydnivå - bruk hørselvern!

ADVARSEL!

• Les nøye gjennom bruksanvisningen før bruk.
• Det må ikke fylles på bensin i nærheten av åpen ild, glør eller när motoren er i gang.
• Fyll på motorolje før bruk. Slå av motoren før påfylling av motorolje.
• Berør ikke. Varm fl ate.
  • Vær oppmerksom. Eksos inneholder giftige stoffer.

7.3 Sikkerhetsanordninger

Snøfreseren må ikke brukes dersom sikkerhetsanordningene ikke fungerer, eller dersom de mangler.

Strømbryter

Strømbryteren er rød og plassert under starchåndtaket. ON - Start- og driftsposisjon

OFF - Stopp- og oppbevaringsposisjon

OBS! Strømbryteren skal alltid være i OFF-posisjon når motoren er slått av.

Girspak (3)

Girspaken regulerer hastigheten på drivhjulene. Freseren har 4 gir forover (forward speeds) og 2 reversgir (reverse speeds). Velg lavt gir for rydding i dyp eller våt snø.

Spak - drift (1)

Det høyre håndtaket regulerer hjuldriften merket:

• Driftsposisjon: Trykk ned håndtaket.
• Stopp: Slipp opp håndtaket.

OBS!

• Kontroller og juster eventuelt strammingen på vaieren ved start.
• Spaken regulerer bare driften om snøfreseren står i gir.

Spak - innmatingsskrue/vifteutkast (3)

Det venstre håndtaket regulerer innmatingsskrue/vifteutkast, merket:

DRIVE CONTROL

• Start av innmatingsskrue og vifteutkast: Trykk ned venstre håndtak.
• Stopp av innmatingsskrue og vifteutkast: Slipp opp håndtaket.

Utkastets retning reguleres av sveiven (5) Beskyttelsesanordningen hindrer at snøen kastes ut ukontrollert fra utkasteren og skal være fjærende. Den hindrer også berøring av det bevegelige viftehjulet.

Utkast til høyre: Sveiv mot klokka.

Utkast til venstre: Sveiv med klokka.

Deflektor

Deflektoren sitter høyest oppe på utkastet og regulerer hvor langt snøen kastes ut. For å regulere lengden: Løsne de to vingerattene på siden, og still inn ønsket vinkel.

Stram vingerattene.

8 HÅNDTERING

Les gjennom brukerveiledningen, og gjør deg kjent med betjeningsinnretningene før du tar snøfreseren i bruk. Lær deg så hvordan den startes og stanses, og hvordan du raskt håndterer betjeningsinnretningene. ∅velseskjør både forover og bakover. Lær deg å holde balansen, noe som er spesielt viktig når du går bakover. Vær klar over at du som operatør er ansvarlig for tredje parts sikkerhet.

Regulerer bensintilførsel. Før spaken mot ON-posisjon for å åpne den.

Chokespak (14)

Chokespjeldet regulerer lufttilførselen til forgasseren og styres av chokespaken.

• Chokespjeldet er åpent när chokespaken er ført så langt som mulig til høyre: posisjon RUN.
• Chokespjeldet er stengt når chokespaken er ført så langt som mulig til venstre: startposisjon for kald motor.

8.2 Justere frigangshøyde

Juster frigangshøyden etter underlaget, normalt skal meiene være ca. 1 cm lavere enn skrapen. Ved ujevnt underlag skal frigangshøyden være høyere. Løsne de to mutrene (21), senk deretter meien (17) til ønsket høyde. Utfør samme justering på den andre siden. Vær nøye med at de to meiene er innstilt på samme høyde.

Snøfreseren bør ikke brukes på singel, fordi ein lett kan sette seg fast i fresen eller kastes nom utkasteren og gjøre stor skade på så vel eller som omgivelsene. Dersom snørydding til for denne anbefalingen utføres på slikt underal meiene (7) være innstilt på maks. høyde.

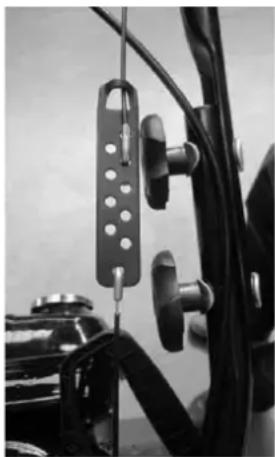

8.3 Justere vaier for innmatingsskrue

Hold håndtaket i et godt grep og dra opp vaieren. Ta i mellomti- den opp hekten med den andre hånden. Ta kroken ut fra platen, og flytt den til et annet hull for å stramme vaieren.

Under visse forhold kan snø og is sette sg fast i utkastet. Dette skjer når det brukes et for raskt gir, da rekker ikke snøfreseren å kaste ut all snøen, og det blir driftsstopp når snøen setter seg fast i utkastet.

• Stans motoren og vri strømbryteren til OFF-posisjon.
• Sveiv til utkastet peker framover, og vinkle den fjærende beskyttelsesanordningen på innsiden framover,
• Løsne renseverktøyet og grip ordentlig tak i det. Trykk og vri det i utkastet for å fjerne den blokkerende snøen.
• Når snøen er fjernet, kontroller at beskyttelsesanordningen går tilbake til sin utgangsposisjon.
• Monter renseverktøyet i sitt feste.
• Snurr sveiven til utkastet er i riktig posisjon, og slik at personer, dyr eller gjenstander ikke kan komme til skade i utkastets retning.
• Vri strømbryteren til posisjon ON, start motoren, og fortsett med snøryddingen.

8.5 Fylle på drivstoff

Ved påfylling av bensin: Bruk alkylatbensin eller fersk blyfri bensin ≥ 95 oktan. Fyll ikke på mer enn til den nedre delen av silen, ellers er det risiko for at bensinen renner over når den blir varmet opp av motoren. Tørk opp eventuelt sølt bensin.

Vi anbefaler bruk av alkylatbensin i stedet for blyfri bensin.

• Det reduserer helserisikoene ved eksponering for eksos og bensindamper.
• Stempel og ventiler holdes renere, noe som medfører mindre avleiringer og dermed øker motorens levetid.
• Alkylatbensin kan lagres i ca. 4 år uten at kvaliteten forringes.
• Motoren blir da mer lettstartet etter oppbevaring. Vanlig bensin som blir værende igjen i forgasseren, trekker til seg mer fukt, noe som kan medføre at den blir vanskeligere å starte.

Motoren skal være slått av ved påfylling.

8.6 Forberedelser før bruk

a. Inspiser arbeidsområdet, og fjern gjenstander så som dørmatter, kabler, tau, steiner, nedblåste greiner m.m.
b. Planlegg ryddingen slik at materialet ikke kastes ut i gaten, mot tilskuere, dyr, kjøretøy, vinduer m.m.
c. Sett girspaken i fri.
d. Plasser snøfreseren på et plant underlag. Kontroller motorens oljenivå. Skru av og løft opp peilepinnen og tørk av den. Sett i peilepinnen igjen og skru den fast. Vent i noen sekunder, løsne den og les av oljenivået. Fyll på olje ved behov, men overfyll ikke. Tørk opp eventuelt oljesøl.

e. Tørk lyddemperen ren.

f. Kontroller ditt eget utstyr. Bruk ikke snøfreseren uten varme vinterklær, sklisikre sko og hørsel- og øyevern.

g. Juster frigangshøyden etter underlaget slik at det går an å rydde strødde flater.

h. Kontroller at snøfreseren er hel, spesielt sikkerhetsanordningene og skovlene.

i. La snøfreseren tilpasse seg til utendørstemperaturen en stund før den startes.

8.7 Starte motor

Kald motor

a. Før chokespaken (14) til venstre slik at spjeldet er stengt.

b. Før bensinkranen (13) til høyre.
c. Før gasspaken (12) til høyre til fullt gasspådrag.
d. Vri strømbryteren til ON-posisjon.
e. Hold for ventilasjonshullet på primerknappen (11), og trykk den inn 3-5 ganger.

OBS! Om bensintilførselen blir for stor, kan det hende at motoren ikke starter.

f. Dra raskt i starthåndtaket, og la deretter snoren gå sakte tilbake uten å slippe håndtaket. Gjør et nytt forsøk om motoren ikke starter.

OBS! Om starchåndtaket slippes ukontrollert, kan motoren skades.

Varm motor

a. Før chokespaken (14) til høyre slik at spjeldet er åpent.
b. Før bensinkranen (13) til høyre.
c. Før gasspaken (12) til høyre til fullt gasspådrag.
d. Vri strømbryteren til ON-posisjon.
e. Dra raskt i starchåndtaket, og la deretter snoren gå sakte tilbake uten å slippe håndtaket. Gjør et nytt forsøk om motoren ikke starter.

OBS!

• Prim maks. 1 gang, ellers kan motoren "oversvømmes"
• Om starchåndtaket slippes ukontrollert, kan motoren skades.

Start aldri motoren innendørs, med mindre

dette skjer for å transportere snøfreseren ut av bygningen. Eksos er giftig! Luft ut avgassene.

8.8 Bruk - snørydding

Det beste tidspunktet for snørydding er like etter et snøfall og tidlig på morgenen. Da er oftest snøen tørrere og har ikke blitt varmet opp av solen. Kontroller vindretningen, prøv om mulig å rydde i medvind.

a. Når motoren er startet, før chokespaken (14) sakte til høyre. La motoren gå i noen minutter, slik at den blir varm og eventuell fukt forsvinner.
b. Rett utkastet til den siden som passer best. Kontroller at ingen personer, dyr, glassruter eller andre ømfintlige gjenstander finnes nærmere enn 15 meter framfor snøfreseren eller i utkastets retning.
c. Trykk ned håndtaket (4) på venstre side, og kontroller at det regulerer innmatingsskruen som drar snøen inn til vifteutkastet. Etter kontroll, slipp håndtaket. Juster vaieren ved behov.

d. Sett girspaken i gir 2 forover, trykk ned driftshåndtaket (2) på høyre side, og kontroller driften. Etter kontroll, slipp håndtaket. Juster ved behov vaieren.
e. Still inn egnet gir med girspaken (3) avhengig av ønsket snøryddingshastighet. Tung snø og glatt underlag skal ha lav hastighet.

OBS! Bruk aldri gasspaken (2) for å regulere hastigheten. Friksjonshjulet slites da raskt ut.

f. Trykk ned håndtakene som regulerer innmatingsskruen og driften, og start snøryddingen.
g. Overlapp kjørebanene for å være sikker på at all snø forsvinner. Ha større overlapping ved tung snø.
h. Hold motoren ren og fri for snø, fordi dette forlenger motorens levetid.

• Operatøren må ha full oversikt over arbeidsområdet og dets omgivelser med trafikk og mennesker som nærmer seg. Bruk derfor ikke snøfreseren ved dårlig sikt.
• Unngå å rydde snø i eller i nærheten av skråninger. Om dette ikke kan unngås, vær ytterst forsiktig og forsikre deg om at dekkene har godt grep, slik at de ikke sklir, eksempelvis ved å bruke kjettinger. Rydd aldri i en skråning som er brattere enn 20°.
• Bruk ikke snøfreseren på ujevnt underlag.
• Bruk snøkjettinger på hjulene og brodder på skoene när underlaget er glatt og isete.
• Vær ekstra forsiktig ved arbeid på underlag som er strødd med sand.
• Foreta ingen justeringer under arbeidets gang.
• Overskrid ikke snøfreserens kapasitet.
• Fyll ikke bensin på en varm motor. Eventuelt sol kan forårsake brann.
• Slå alltid av motoren om du forlater operatørplassen, eksempelvis for inspeksjon, justering eller fjerning av gjenstander på arbeidsområdet.
• Om du har kjørt på en gjenstand, om snøfreseren vibrerer kraftig, eller om utkastet må renses: Slå av motoren, og ta hetten av tennpluggen før inspeksjon, rensing eller reparasjon igangsettes.

8.9 Etter avsluttet snørydding

a. La motoren være i gang i noen minutter for å smelte snø og is på motoren.
b. Slå av motoren ved å føre gasspaken til venstre mot skilpadden.
c. Før bensinkranen til OFF-posisjon.
d. Vri strømbryteren til OFF-posisjon.
e. Rengjør hele snøfreseren, og tørk deretter av den.

OBS! Snø som ikke blir fjernet, fryser lett til is, slik at visse funksjoner lett blir fastfrosset. Spyl ikke av maskinen med rennende vann. Blant annet er det elektriske systemet og lyddemperen følsomme for rennende vann.

9 OPPBEVARING

Etter sesongen eller när snøfreseren ikke skal brukes på 30 dager, skal den klargjøres for oppbevaring.

a. Rengjør den grundig og fjern all smuss og fett.
b. Kontroller drivremmens stramming og tilstand. Stram eller skift ved behov.
c. Kontroller at alle bolter og muttere er strammet, og at alle splinter er ordentlig festet.
d. Kontroller alle beskyttelsesanordninger og bevegelige deler med henblikk på skade og slitasje. Skift eller reparer ved behov.
e. Slip alle slitte og rustede flater, og mal dem deretter.

f. Tøm bensintanken, start motoren, og la den gå til bensinen i bensinslangen og forgasseren er brukt opp.

OBS! Spar ikke bensinen til neste sesong – bruk kun fersk bensin.

g. Skift motorolje.

h. Ta ut tennpluggen og hell ca. 30 ml olje i hullet. Dra noen ganger langsomt i starchåndtaket slik at oljen fordeles jevnt i sylinderen. Skru i ny tennplugg. Sett ikke på hetten.

i. Tørk snøfreseren med en klut, lett fuktet med olje, for å hindre rust.

j. Oppbevar snøfreseren i et tørt og godt ventilert rom fritt for støv og smuss.

OBS!

• Dekk aldri til snøfreseren när motoren er varm.
• Dekk aldri til snøfreseren med et overtrekk av plast eller lignende materiale som ikke kan puste. Med et slikt overtrekk risikerer du kondensdannelse, som igjen forårsaker rust.
• Strømbryteren skal være i OFF-posisjon.
• Oppbevar aldri snøfreseren med bensin i tanken.

Ta alltid hetten av tennpluggen, og ta ut tenningsnøkkelen før service eller vedlikehold igangsettes!

10.1 Kontroll og serviceskjema

For sikkert arbeid og optimal levetid på snøfreseren bør du utføre kontrollene og servicen angitt nedenfor.

Daglig før start

• Kontroll av motoroljenivå.
• Kontroll av beskyttelses- og sikkerhetsanordninger.
• Kontroll av betjeningsinnretninger.
• Kontroll av dekktrykk. Trykket skal være 1,2–1,5 bar.

Hver 25. driftstime, eller én gang per år om snøfreseren ikke brukes mer enn 25 driftstimer

• Kontroll og rengjøring av tennplugg.
• Skifte av motorolje.
• Kontroller meiene og skrapen. Dette er forbruksmateriale og skal skiftes ved behov.

Hver 100. driftstime eller én gang per år

• Skifte av tennplugg.
• Dra ut og smør innmatingsskruens brytepinner.

Ved behov

- Kontroll av kileremmene.

10.2 Reparasjon og service

Skifte av motorolje

Motoroljen skal skiftes hver 25. driftstime eller én gang per år om snøfreseren ikke brukes så mye. Velg en 4-takts motorolje av god kvalitet 5W - 30/40.

OBS!

- Snøfreseren skal stå plant ved kontroll og skifte av motorolje.

a. Plasser snøfreseren på et plant underlag.
b. Start motoren og la den gå i noen minutter slik at motoren blir varm. Steng deretter bensinkranen, og la motoren gå til den stanser.
c. Plasser et oppsamlingsfat under dreneringspluggen.
d. Skru av dreneringspluggen og peilepinnen. Når oljestrømmen avtar, skråstill snøfreseren, slik at gjenværende olje renner mot avtappingshullet.
e. Skru på igjen dreneringspluggen og stram den.
f. Fyll på ny motorolje.

Dersom du kommer i kontakt med brukt motorolje, vask deg så raskt som mulig med såpe og vann.

Kontroll av tennplugg

For at motoren skal fungere optimalt med lang levetid, skal tennpluggen rengjøres og kontrolleres jevnlig.

a. Ta av hetten og skru ut tennpluggen.
b. Inspiser tennpluggen, og skift den ut dersom den er utslitt eller isolasjonen er skadet eller sprukket.
c. Rengjør tennpluggen med en stålbørste.
d. Kontrollmål avstanden mellom elektrodene med et bladmål. Den skal være 0,6–0,8 mm.
e. Kontroller at skiven og gjengene ikke er skadet.
f. Skru i tennpluggen for hånd for ikke å skade gjengene. Stram passe hardt med tennpluggnøkkel slik at skiven trykkes sammen. Stram deretter 1/8–1/4 omdreining om det er en brukt tennplugg, og 1/2 omdreining om det er en ny tennplugg.

10.3 Feilsøking

Motoren starter ikke. 1. Chokespaken er åpen.2. Bensinen er gammel eller inneholder vann.3. Ingen bensin.4. Tennpluggen er tilsmusset.5. Motoren er sur, den har fått for mye bensin.6. Motoren har fått for lite bensin.7. Tennpluggen er defekt.8. Tennpluggkabelen er defekt.9. Oljenivåvakten har løst ut.	1. Steng spjeldet.2. Tøm tank og forgasser, og fyll på fersk bensin.3. Fyll på bensin.4. Ta ut tennpluggen, kontroller og rengjør. Kontroller gnisten.5. Vent noen minutter og prøv igjen med chokespaken i RUN-posisjon.6. Steng chokespjeldet og prim noen ganger.7. Skift tennplugg.8. Kontroller tennkabelen.9. Kontroller oljenivå og fyll på ved behov til maksnivå.
Motoren går ujevnt. 1. Chokespjeldet er stengt.2. Bensinen er gammel.3. Tankventilasjonen er blokkert.	1. Sett chokespaken i Run-posisjon.2. Skift bensinen.3. Rens ventilasjonshullet i tanklokket.
Motoren går, men stanser raskt igjen	1. For lite motorolje.2. Hellingen er for stor.
Mye vibrasjoner. 1. En brytepinne er defekt.2. Et blad i innmatingsskruen er defekt.	1. Slå av motoren og kontroller brytepinnen.2. Slå av motoren og inspiser.
Starthåndtaket har satt seg fast.	1. Magnapullen er frosset. 1. Dra forsiktig ut så mye snor som mulig. Slipp håndtaket forsiktig og la snoren gå tilbake. Gjenta prosedyren noen ganger.
Innmatingsskruen roterer ikke.	1. En brytepinne har gått i stykker.2. Fremmedlegemer blokkerer innmatingsskruen.3. Drivremmen slurer eller er defekt.4. Vaieren er feiljustert.
Innmatingsskruen stanser ikke når spaken er sluppet	1. Vaierstrammingen er feiljustert.2. Drivremmen er feiljustert.
Snøfreseren drar til siden. 1. Lufttrykket i dekkene er ikke det samme.2. Kun ett hjul driver.3. Meiene er ikke innstilt på samme høyde.	1. Slå av motoren og skift brytepinnen.2. Slå av motoren og inspiser.3. Stram eller skift ut drivremmen.4. Juster vaieren.
Utkastet blir blokkert av snø.	1. Snøfreserens kapasitet er overskredet.
Hjulene snurrer ikke. 1. Drivremmen er defekt.2. Friksjonshjulet er overopphetet/slitt.	1. Kontroller at dekktrykket er det samme i begge dekk.2. Kontroller at begge hjulene er korrekt festet.3. Juster meiene.
Friksjonshjulet slites ut unormal raskt.	1. Drivspaken brukes for hastighetsregulering.
Det kastes ikke ut snø.	1. Utkastet blokkert.2. Innmatingsskruen roterer ikke.

11. MILJ∅

Gjenvinn uønsket materiale i stedet for å kaste det i husholdningsavfallet. Sorter alltid maskiner, tilbehør og emballasjemateriale, og lever dem til en gjenvinningssentral, slik at de der kan kasseres på en miljøvennlig måte.

LUMILINKO ST 5501

SISÄLTÖ

1. JOHDANTO
2. TEKNISET TIEDOT
3. KÄYTTÖKOHTEET
4. YLEISET TURVALLISUUSOHJEET
5. YLEISKUVA
6. KOKOAMINEN
7. ERITYISET TURVALLISUUSOHJEET
8. KÄYTTÄMINEN
9. SÄILYTTÄMINEN
10. HUOLTO JA KUNNOSSAPITO

1. JOHDANTO

Risiko for glatføreskade

Motoren skal være slukket under påfyldning.

8.8 Anvendelse - snerydning

10.1 Kontrol og serviceskema

10.2 Reparation og service

Skift af motorolie
