Tyyppi	Kannettava ilmastointilaite
Malli	AC-10W
Merkki	Wilfa
Jäähdytysteho	10 000 BTU/h
EER (energiatehokkuussuhde)	2,7
Virtalähde	220-240V ~ 50Hz
Tehonkulutus (jäähdytys)	1100W
Ilmavirta	300 m³/h
Kuivauskapasiteetti	1,5 L/h
Melutaso	52 dB(A)
Termostaatti	Digitaalinen, 16-30°C
Ajastin	24 tunnin päälle/pois
Kaukosäädin	Kyllä (sisältyy)
Kylmäaine	R290
Mitat (L x S x K)	430 x 340 x 700 mm
Paino	28 kg
Poistoletkun halkaisija	150 mm
Ikkunasovitussarja sisältyy	Kyllä
Pyörät	4 kääntyvää pyörää
Suodatintyyppi	Pestävä vaahtomuovisuodatin
Vedenpoisto	Jatkuva poistomahdollisuus
Automaattinen heilunta	Kyllä (vaakasuorat säleiköt)
Unitoiminto	Kyllä
Energialuokka	A

Usein kysytyt kysymykset - AC-10W WILFA

KÄYTTÖOHJE AC-10W WILFA

• Laite on tarkoitettu käytettäväksi sisätiloissa.
• Teho: Laite on kytkettävä maadoitettuun 220–240 voltin ja 50 hertsin liitäntään.
• Asennus on suoritettava sen maan sääntöjen mukaisesti, jossa laitetta käytetään.

Jos sähköasennuksessa on epäselvyyksiä, tarkistuta laite ammattitaitoisella sähköasentajalla tai annahänen tehdä siihen tarvittaessa muutoksia.

• Tätä laitetta ei saa antaa ilman vastuullisen henkilön valvontaa ja avustusta sellaisten henkilöiden (mm. lasten) käyttöön, jotka civät fyysisten tai henkisten rajoitteiden, aistien rajallisuuden tai kokemuksen ja tietämyksen puutteen vuoksi kykene käyttämään sitä turvallisesti.
• Lasten ei pidä antaa leikkiä laitteella.
• Ilmastointilaite on turvallinen käyttää. Sitä on kuitenkin muiden sähkölaitteiden tapaan käytettävä varoen.
• Pidä se poissa lasten ulottuvilta.
• Älä puhdista sitä suihkuttamalla tai upottamalla veteen.
• Älä työnnä sen aukkoihin mitään esineitä.
• Irrota laite verkkovirrasta ennen laitteen tai sen osien puhdistusta.
• Älä koskaan liitä laitetta sähköpistorasiaan jatkojohdolla. Jos laitteen käyttöpaikan lähellä ei ole pistorasiaa, valtuutetun sähköasentajan tulisi asentaa sellainen.
• Älä käytä tätä laitetta, jos sen johto tai pistoke on vaurioitunut. Älä vedä johtoa terävien reunojen yli.
• Vahinkojen välttämiseksi vaurioitunut johto on vaihdatettava valmistajalla, sen huoltoedustajalla tai ammattitaitoisella henkilöllä.
• Muut huoltotoimenpiteet kuin säännöllinen puhdistus tai suodattimen vaihto tulee suorittaa valtuutetun huoltoedustajan toimesta. Muutoin takuu voi mitätöityä.

ÄLÄ KÄYTÄ ILMASTOINTILAITETTA:

Jos sähköjohdot ovat kuluneita tai niissä on halkeamia

Kun laitteen lähellä voi olla pikkulapsia ilman valvontaa

Kaltevalla tai cpäta- saisella pinnalla

Lämmönlähteen lähellä

Tätä tuotetta ei saa korjata itse

Jos laitteen sisälle voi päästä nestettä

Jos sisäkäyttöön tarkoitettua laitetta on käytetty ulkona

Jatkuvasti erittäin kosteassa ympä- ristössä

Jos jatkojohto voi ylikuormittua

Kun sähköjohto voi vaurioitua

Kun laite voi vau- rioitua kemikaalien vaikutuksesta

Kun vieraat esinceet voivat aiheuttaa häiriöitä

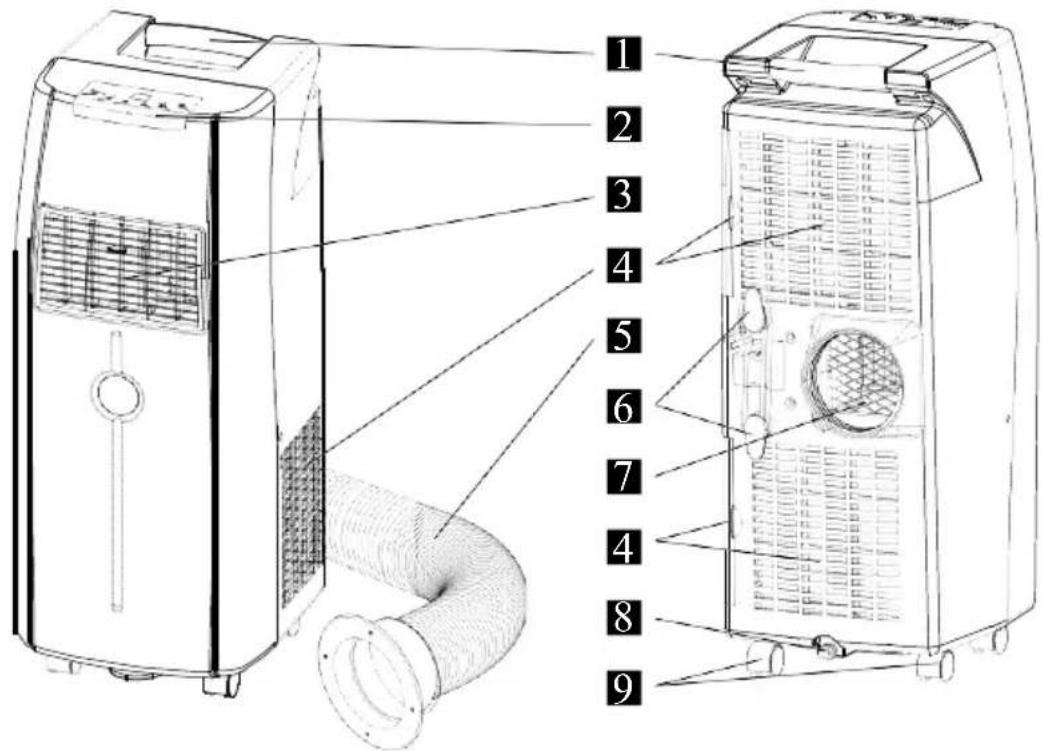

osat

1. Kädensija
2. Ohjauspaneeli
3. Ilman sisääntuloaukko
4. Ilman sisääntuloaukko ja suodatin
5. Tyhjennysletku ja sovitin
6. Sähköjohdon pidike
7. Poistoilman ulostulo
8. Veden ulostulo (tulppa sisällä)
9. Rullapyörät
10. Kansi – aukon suojus
11. Tyhjennysletku – aukon sovitin
12. Poistoletku
13. Joustava tyhjennysletku
14. Kaukosäädin
15. Vaahtokappale (jatke)
16. Vaahtokappale, jossa poistoletkun aukko
17. Suodatin

asemointi

Tätä laitetta voidaan helposti siirtää huoneesta toiseen. Muista siirtäessäsi laitetta:

• lmastointilaitteen on oltava pystysuorassa asennossa tasaisella pinnalla.
• Älä sijoita laitetta kylpyhuoneen, suihkun tai muun jatkuvasti märän tai kostean tilan lähelle.
• Aseta laite vähintään 50 cm etäisyydelle muista esineistä tai verhoista vapaan ilmanvaihdon takaamiseksi.

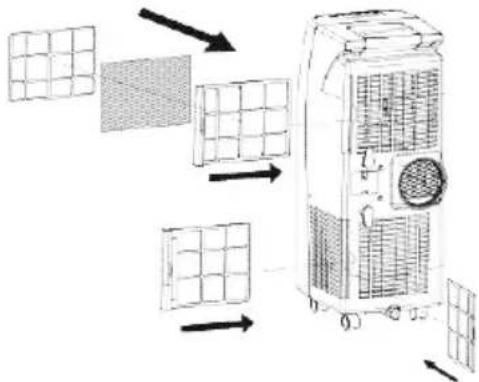

hiilisuodattimien asennus

On suositeltavaa vaihtaa aktiivihilisuodattimet 3–6 kuukauden välein.

• Vedä suodatinkehikot ulos laitteesta.
- Irrota suodattimen kiinnitysosa suodatinkehikoista.
• Poista aktiivihilisuodatin muovipussista.
• Aseta aktiivihilisuodatin suodatinkehikkoon.
- Kiinnitä suodatin asettamalla kiinnitin takaisin suodatinkehikkoon.
• Aseta suodatinkehikot takaisin laitteeseen.


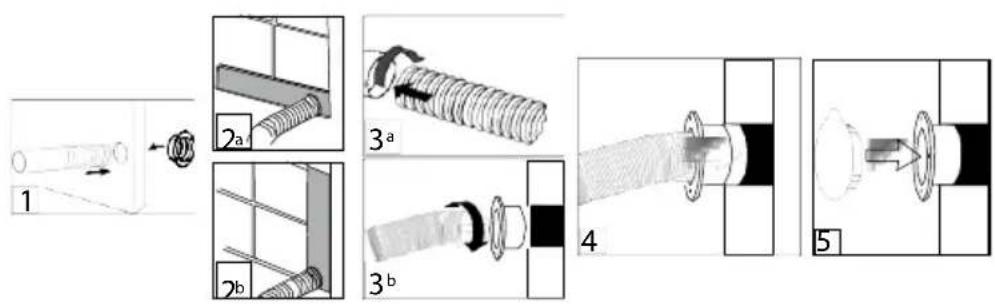

Ikkunaan tarkoitetun vaahtokappaleen asettaminen

Leikkaa vaahtokappale tarvittaessa ikkunan korkeuden tai leveyden mukaisesti.

• Vie sovitin (11) vaahtokappaleessa olevan aukon läpi (16) ja aseta poistoletku (12) letkusovittimeen (11) (kuva 1).
• Kiinnitä ikkunaan vaahtokappale, jossa on aukko (16) ja tarvittaessa vaahtojatke (15), ja sulje ikkuna mahdollisimman tiiviisti, jotta huoneeseen ei pääse lämmintä ilmaa.
  Aseta vaahtokappale ikkunaan joko pystysuoraan (kuva 2a) tai vaakasuoraan (kuva 2b) riippuen siitä, miten ikkuna avautuu.
  • Liitä poistoletku ilmastointilaitteeseen (kuva 3).

(pysyvä) seinäasennus

Varmista, että valitussa paikassa ei ole putkia eikä johtoja.

• Poraa sovittimen (11) ulkohalkaisijaa vastaava aukko.
  • Liitä poistoletku (12) ilmastointilaitteeseen (kuva 3a).
  • Liitä poistoletku sovittimeen (kuva 3b).
• Kiinnitä sovitin ja letku aukkoon (kuva 4). Kiinnitä tulpilla ja ruuveilla.

Kun ilmastointilaite ei ole paikoillaan, sulje aukko kannella (10) (kuva 5).

tärkeää tietoa

Joustavaa poistoletkua voidaan asennusta varten pidentää 300 mm:stä 1500 mm:iin. Tämä pituus on suunniteltu erityisesti ilmastointilaitteen spesifikaatioiden mukaan. Älä käytä jatketta äläkä vaihda letkua toisenlaiseen letkuun, sillä se voi johtaa toimintahäiriöihin.

Poistoilman on voitava virrata vapaasti. Mikäli poistoilman virtaus estyy, seurauksena voi olla ilmastointi-laitteen ylikuumeneminen. Vältä poistoletkun kiertymistä tai taittumista.

käyttö

AC-9W

AC-10W

1. Virtapainike

Painamalla virtapainiketta voit kytkeä laitteen päälle tai pois päältä.

2. ajastimen asetus

Aseta käyttötunnit painamalla ⊖painiketta (1–12 tuntia, jokainen painallus vastaa yhtä tuntia).

Kun ajastin on asetettu, merkki valosyttyy.

Laite kytkeytyy automaattisesti pois päältä, kun asetetut käyttötunnit ovat kuluneet. Kun painat -painiketta, näytössä näkyvät jäljellä olevat käyttötunnit.

Painamalla Spainiketta ilman laitteen päällekytkentää voit asettaa, kuinka monen tunnin kuluttua laite kytkeytyy automaattisesti päälle.

3. Käyttötilan asetus 📄

Valitse haluamasi käyttötila: jäähdytys * tuuletus tai automaattinen AUTO. Vastaava merkkivalo palaa. Automaattisessa käyttötilassa laite valitsee jäähdytyksen tai tuuletuksen ympäristön lämpötilasta riippuen.

4. Tuulettimen nopeus

Valitse tuulettimen nopeus, vastaava merkkivalo palaa: ✉- alhainen tair ✉- nopea..

5. Lämpötila-asetukset, lisääminen ▲(ylös) tai vähentäminen ▲(alas)

Kun laite on kytketty päälle, ympäristön lämpötila näkyy näytössä Käyttötilan, tuulettimen nopeuden tai ajastimen merkkivalo palaa.

Painamalla ▲- tai ▲painiketta näet asetetun lämpötilan. Voit vaihtaa sitä tarvittaessa alueella 18–32 °C painamalla ▲- ja ▲painiketta (yksi painallus = 1°). Muutaman sekunnin kuluttua laitteen näytössä näkyy huoneen lämpötila.

Varoitusvalot 🚙ja COMP

Kun vesisäiliö on täynnä, laite sammuu automaattisesti ja varoitusvalo vilkkuu osoituksena siitä, että säiliö on tyhjennettävä.

Laitteen jäähdyttäessä kompressorin valo comp palaa. Mikäli tämä valo ei pala, jäähdytystä ei tällä kertaa enää tarvita tai kompressorin käämien sulatus saattaa olla käynnissä. Tuuletin voi edelleen olla päällä.

Kaukosäädin

Ilmastointilaite reagoi kaikkiin kaukosäätimen lähettämiin signaaleihin. Kaukosäädin toimii kahdella AAA-paristolla. Kohdista kaukosäätimen käsilaitte laitteen ohjauspaneelia kohti ja paina haluamaasi painiketta. Käsilaitteen punainen merkkivalo vilkkuu, kun painiketta painetaan.

Huomautus: Kaukosäätimellä ei voida säätää ilmavirtauksen suuntaa.

Ilmavirtaus

Voit säätää ulosvirtaavan ilman suuntaa vasemmalle/oikealle kääntämällä ilman ulostulon säleikön etupuolella olevaa rullasäädintä.

Säädä ilmavirtausta ylös- ja alaspäin kääntämällä ulostulon säleikköä sen vaakasuoralla akselilla.

Tärkeää tietoa:

• Kompressori käynnistyy noin kolmen minuutin kuluttua laitteen päällekytkennän jälkeen (tämä auttaa pidentämään kompressorin käyttöikää). Odota vähintään kolme minuuttia kytkettyäsi laitteen pois päältä, ennen kuin kytket laitteen takaisin päälle.
• Jäähdytys kytkeytyy pois päältä, kun huoneen lämpötila on asetettua lämpötilaa alempi. Tuuletus kuitenkin jatkuu asetetulla tasolla. Kun ympäristön lämpötila nousee valittua arvoa korkeammaksi, jäähdytys käynnistyy uudelleen.

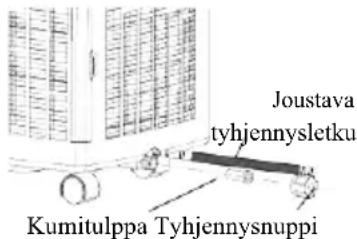

Vesisäilliön tyhjennys

Jäähdytysprosessin aikana vettä haihtuu ilmasta laitteeseen. Suurinta osaa tästä vedestä käytetään laitteen jäähdytykseen ja käytön tehostamiseen. Tätä ominaisuutta ei ole monissakaan kannettavissa ilmastointilaitteissa.

Jos laitetta käytetään ERITTÄIN KOSTEASSA ilmassa, vesi kerääntyy laitteen sisällä olevaan säiliöön. Kun vesisäiliö on täynnä, kompressori pysähtyy, mutta tuuletin jatkaa ilman kierrättämistä. -merkkivalo vilkkuu osoituksena sisäsäiliön tyhjennystarpeesta. Jotta jäädytystoiminto alkaa jälleen toimia, säiliö on tyhjennettävä. KumitulppaTyhjennysnuppi

Kytke laite pois päältä ja irrota pistoke pistorasiasta.

• Aseta laakea säiliö tai astia tyhjennysletkun alle lattialle. Älä anna veden tippua jatkuvasti säiliöön, sillä se voi helposti vuotaa yli.
• Irrota tyhjennysnuppi.
• Irrota kumitulppa, jolloin vettä alkaa virrata säiliöön. Kun säiliö on lähes täynnä, pysäytä vedenvirtaus asettamalla tulppa takaisin paikoilleen. Tyhjennä säiliö. Toista tämä toimenpide, kunnes vesisäiliö on täysin tyhjentynyt.
• Aseta kumitulppa tiukasti paikoilleen tyhjennysaukkoon. -merkkivalon ei pitäisi enää vilkkua.
  • Aseta tyhjennysnuppi takaisin paikoilleen.

jatkuva tyhjennys

Jatkuvan tyhjennyksen ansiosta vesisäiliötä ei tarvitse tyhjentää.

kytke laite pois päältä ja irrota pistoke pistorasiasta.

• Tyhjennä vesisäiliö tavalliseen tapaan.
• Säilytä kumitulppaa ja tyhjennysnuppia turvallisessa paikassa.
• Kiinnitä tyhjennysletku.
• Aseta tyhjennysletkun toinen pää vesiviemäriin.
Varmista, että letku ei ole taittunut terävästi ja että se on kaltevassa asennossa, jotta vesi pääsee virtaamaan vapaasti.
• Liitä laite verkkovirtaan ja käynnistä laite uudelleen.

Kun laitteen paikkaa siirretään tai jatkuvaa tyhjennystä ei enää tarvita, kytke laite irti verkkovirrasta, irrota tyhjennysletku sekä aseta kumitulppa ja tyhjennysnuppi takaisin paikoilleen.

puhdistus

Irrota laitteen pistoke sähkövirrasta (seinäpistorasiasta) aina ennen puhdistustoimenpiteitä.

kotelo

Puhdista kotelo pehmeällä ja kostealla liinalla. Älä käytä voimakkaita kemikaaleja, öljypitoisia tuotteita, puhdistusaineita, kemiaallisesti käsiteltyjä liinoja äläkä muita puhdistusliuoksia. Ne voivat vauri-oittaa koteloa.

suodatin

Poista irtopöly ja lika suodattimista pölynimurilla tai kevyesti kopauttamalla. Huuhtele suodattimet sitten perusteellisesti juoksevalla vedellä (alle 40 °C).

Kuivaa suodatin huolellisesti ennen paikoilleen asettamista.

huomautus! älä koskaan käytä ilmastointilaitetta ilman suodattimia.

säilytys

Katso ohjeet “Vesisäiliön tyhjennys”.

• Tyhjennä lauhdevesi kokonaan.
• Puhdista tai vaihda suodatin.
- Kytke laite lämpimänä päivänä muutamaksi tunniksi tuuletustilaan varmistaaksesi, että laitteen sisäosat ovat täysin kuivat.
- Säilytä sähköjohtoa kuvan osoittamalla tavalla, suojaa laite pölyltä (aseta takaisin alkuperäispakkaukseen) ja säilytä laitetta kuivassa paikassa poissa lasten ulottuvilta.
- Älä laita laitteen päälle painavia esineitä.

Vianetsintä

Älä koskaan yritä itse korjata tai purkaa ilmastointilaitetta. Asiattomat korjaustoimenpiteet johtavat takuun mitätöitymiseen ja voivat aiheuttaa vaaran käyttäjälle ja omaisuudelle.
ongelma	mahdollinen aiheuttaja	ratkaisu
Ilmastointilaite ei toimi.	Ei virtaa.	Liitä laite toimivaan pistorasiaan ja kytke päälle.
	Vilkkuuko virran merkkivalo?	Tyhjennä tyhjennyssäiliö.
	Ajustintoiminto on aktiivinen.	Deaktivoi ajastintoiminto.
Ilmastointilaite ci vaikuta toimivan.	Laite on asetettu suoraan auringonvaloon.	Sulje verhot.
	Ikkunat tai ovet ovat auki, huoneessa on useita henkilöitä tai lämmönlähde.	Sulje ovet ja ikkunat ja käytä lisäksi toista ilmastointilaitetta.
	Suodatin on likainen.	Puhdista tai vaihda suodatin.
	Ilman sisääntulo tai ulostulo on tukkiutunut.	Poista tukos
	Huoneen lämpötila on valittua arvoa pienempi.	Muuta valittua lämpötilaa. Valitse alin mahdollinen asetus: 18 °C.
Laite on ko-vaääninen	Laite on epätasaisella alustalla.	Aseta laite tasaiselle ja kestävälle alustalle (vähemmän tärinää).
Kompressori ei toimi.	Ylikuumennussuoja on todennäköisesti aktivoitu.	Odota kolme minuuttia, kunnes lämpötila on laskenut, ja kytke laite sitten uudelleen päälle.
Kaukosäädin ei toimi.	Etäisyys on liian pitkä	Varmista, että kaukosäädin on kohdistettu oikein ohjauspaneelin suuntaan.
	Ohjauspaneeli ei tunnista kaukosäätimen signaalia
	Paristot ovat tyhjät.	Vaihda paristot.
Ota yhteyttä valtuutettuun huoltopalveluun, mikäli ongelmaasi ei mainita taulukossa ja/tai jos ratkaisusuositukset eivät auta ongelmaasi.
