Tuotetyyppi	Nauhasaha
Merkki	Cotech
Malli	JFB10
Jännite	230 V AC, 50 Hz
Teho	420 W
Kuormittamaton nopeus	1400 rpm
Terän pituus	1783 mm
Terän leveys	6–13 mm
Terän nopeus	660/960 m/min (kaksi nopeutta)
Pöydän koko	350 × 330 mm
Pöydän kallistus	Kyllä, viistoleikkauksia varten
Paino	35 kg
Äänenpainetaso (LpA)	77.4 dB(A) K: 3 dB
Äänitehotaso (LwA)	90.4 dB(A) K: 3 dB
Pölynpoistoliitännät	2 (pölynimurin liitäntää varten)
Turvaominaisuudet	Jännitteettömyyskytkin, hätäpysäytyspainike, terän suojukset
Mukana tulevat lisävarusteet	Halkaisuohjain, jiiriviivain
Terän kireyden säätö	Manuaalinen nuppi
Terän seurannan säätö	Seurantanuppi
Käyttöhihna	Kaksinopeuksinen hihnapyöräjärjestelmä (vaihdettava)
Terän vaihto	Työkaluton, käsineet vaaditaan
Huolto	Säännöllinen sahanpurun puhdistus, moottorin ilmanottoaukot
Jätteiden hävittäminen	Noudata paikallisia määräyksiä

Usein kysytyt kysymykset - JFB10 Cotech

Mitä teen, jos nauhasaha ei käynnisty kun painan päälle/pois-painiketta?

Tarkista, että seinäpistorasiaan tulee virtaa, tarkasta sulakkeet ja johdot. Varmista myös, että kaikki terän hihnapyörien suojukset ovat kiinni. Jos ongelma jatkuu, kytkin voi olla viallinen ja se on vaihdettava.

Miksi sahanterä ei liiku, vaikka moottori käy?

Terän kireys saattaa olla löysällä. Sammuta moottori ja säädä kireyttä kireyssäätönupilla. Tarkista myös, onko terä irronnut yhdestä hihnapyörästä avaamalla suojukset. Jos käyttöhihna on rikki, se on vaihdettava.

Kuinka säädän terän seurantaa?

Avaa hihnapyörien suojukset, pyöritä ylempää hihnapyörää hitaasti käsin nähdäksesi onko terä keskitetty. Jos ei, löysää siipimutteri seurantanupista ja siirrä nuppia sisään tai ulos, kunnes terä kulkee suorana molemmilla pyörillä.

Mikä on oikea terän kireys?

Terä on oikein kiristetty, kun sitä voidaan siirtää noin 10 mm sivuttain kohtuullisella käden painalluksella. Säädä kireyssäätönuppia myötäpäivään lisätäksesi, vastapäivään vähentääksesi.

Kuinka vaihdan sahanterän?

Irrota saha pistorasiasta. Avaa ylempi ja alempi terän hihnapyörän suojus. Irrota ruuvi terän päästä, käännä sitten terän kireyssäätönuppia vastapäivään, kunnes terä on löysällä. Käytä käsineitä ja poista terä varovasti. Asenna uusi terä hampaiden osoittaessa alaspäin kohti pöytää, kiristä ja säädä seuranta ohjeiden mukaan.

Mitä teen, jos terä ei leikkaa suoraan?

Varmista, että käytät halkaisuohjainta työkappaleen ohjaamiseen. Vähennä syöttönopeutta välttääksesi leikkauksen pakottamisen. Tarkista, onko terä vaurioitunut tai tylsä ja vaihda tarvittaessa. Säädä myös terän ohjaimet 0,2 mm päähän terän sivuista.

Kuinka voin vaihtaa terän nopeutta?

Irrota saha pistorasiasta ja poista terä. Löysää moottorin kiinnityspultteja hihnan kireyden vapauttamiseksi. Siirrä käyttöhihna sisemmän ja ulomman hihnapyörän välillä: ulompi antaa 660 m/min, sisempi 960 m/min. Kiristä hihna ja kiinnitä moottori.

Miksi sahanterä katkeilee usein?

Yleisiä syitä ovat väärä terän kireys, terä ei ole keskitetty hihnapyörille, työkappaleen syöttäminen liian nopeasti tai terän käyttö, joka ei sovellu materiaalille. Tarkasta terän ohjaimet ja varmista oikea kohdistus. Käytä aina terävää terää, joka sopii leikkaukseen.

Voinko käyttää nauhasahaa märkäleikkaukseen?

Ei, tämä nauhasaha on tarkoitettu vain kuivaleikkaukseen. Märkäleikkaus voi aiheuttaa hengenvaarallisia sähköiskuja. Pidä kone aina kuivana ja puhtaana.

Kuinka huollan nauhasahaa?

Pidä saha puhtaana poistamalla säännöllisesti sahanpurua harjalla ja pölynimurilla, erityisesti moottorin ilmanottoaukoista ja teräalueelta. Voitele tarvittaessa, tarkasta virtajohto vaurioiden varalta ja varmista, että terän ohjaimet ja kireys on säädetty oikein. Säilytä kuivassa paikassa.

KÄYTTÖOHJE JFB10 Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

1. Turvallisuus

Varoitus!

Noudata tavanomaisia turvallisuutta lisääviä toimenpiteitä käyttäessäsi konetta. Näin vähennät tulipalon, sähköiskujen ja henkilövahinkojen vaaraa. Lue kaikki ohjeet, ennen kuin alat käyttää tuotetta, ja säästä nämä ohjeet.

• Pidä työtilat siisteinä. Täynnä tavaraa olevat työtasot lisäävät huomattavasti onnettomuusriskiä.
• Ota huomioon työympäristösi. Älä altista työkonetta sateelle. Älä käytä työkonetta kosteissa tai märissä tiloissa. Pidä työskentelyalue hyvin valaistuna. Älä käytä konetta, jos läheisyydessä on helposti syttyviä kaasuja tai nesteitä.
• Vältä sähköiskuja! Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia.
• Pidä sivulliset poissa työskentelyalueelta. Älä anna henkilöiden, jotka eivät osallistu työhön, etenkään lasten, koskea koneeseen tai sen sähköjohtoon. Pidä sivulliset riittävän kaukana työpisteestä.
• Säilytä konetta turvallisessa paikassa. Kun konetta ei käytetä, säilytä se kuivassa tilassa lasten ulottumattomissa.
• Älä ylikuormita konetta. Anna koneen työskennellä puolestasi oikealla syöttönopeudella.
• Käytä oikeanlaista konetta. Pienkonetta ei saa pakottaa työstöihin, jotka vaativat voimakasta konetta. Älä pakota konetta tai lisäosaa tehtävään, johon sitä ei ole tarkoitettu, esim. pyörösahan käyttö puunkaatoon tai oksien katkontaan.
• Käytä tarkoituksenmukaisia vaatteita. Älä käytä löysiä vaatteita tai koruja, jotka saattavat juuttua liikkuviin osiin. Käytä liukuestekenkiä ulkotöissä. Pitkät hiukset tulee suojata hiusverkolla tai vastaavalla.
• Käytä aina suojavarusteita. Käytä suojalaseja. Käytä myös hengityssuojainta tai suojanaamaria pölyävissä töissä.
• Käytä pölynpoistolaitteita. Jos laitteessa on pölynpoistovalmius, varmista, että kyseiset varusteet liitetään asianmukaisesti ja että niitä käytetään oikein.
• Käsittele sähköjohtoa varoen. Kun irrotat pistokkeen, vedä pistokkeesta, älä johdosta. Johtoa ei saa altistaa kuumuudelle, öljylle tai teräville esineille.
• Kiinnitä työkappale kunnolla. Jos mahdollista, käytä ruuvipuristimia tai ruuvipenkkiä työkappaleen kiinnitykseen. Tämä on turvallisempaa kuin työkappaleesta kiinni pitäminen toisella kädellä.
• Älä kurota liian kauas. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa.
• Pidä työvälineet kunnossa. Varmista työvälineiden puhtaus ja terien terävyys. Näin työskentely on turvallisempaa ja tehokkaampaa sekä lopputulos parempi. Noudata voiteluohjeita ja varusteiden vaihtamisesta annettuja ohjeita. Tarkista virtajohdon kunto säännöllisesti. Anna sähkömiehen vaihtaa vioittunut virtajohto. Tarkista johdot säännöllisesti ja varmista, että ne ovat kunnossa. Varmista, että työkalun kahvat, säätimet ym. ovat puhtaita, ja että niissä ei ole öljyä ym.
• Jos virtakytkin ei toimi kunnolla, vain valtuutettu ammattilainen saa vaihtaa sen.
• Älä käytä sähkötyökalua, jos kone ei käynnisty ja sammu virtakytkimestä.
• Katkaise virta. Irrota pistoke ja paina hätäkatkaisinta ennen huoltoa ja tarvikkeiden, kuten höylän terien, poranterien, hiomanauhojen ja terien, vaihtoa.
• Poista kaikki avaimet ja huoltotyökalut koneesta ennen virran kytkemistä.

• Vältä tahatonta käynnistystä. Konetta kannettaessa sormi ei saa olla virtakytkimellä/liipaisimella johdon ollessa seinässä. Kun pistoke liitetään pistorasiaan, tulee virtakytkimen olla OFF-asennossa.

• Käytä oikeanlaisia jatkojohtoja. Käytä ulkona ainoastaan ulkokäyttöön tarkoitettuja jatkojohtoja. Jatkojohdon johtimen pinta-alan tulee olla riittävä. Kierrä koko johto auki.

• Käytä tervettä järkeä ja ole varovainen. Suunnittele työvaiheet etukäteen, niin työ sujuu turvallisemmin! Älä käytä konetta väsyneenä, lääkkeiden vaikutuksen alaisena jne.

• Varmista ennen koneen käynnistämistä, että

• kaikki suojat ja muut osat ovat ehjiä ja toimivat moitteetta.

• kaikki liikkuvat osat liikkuvat vapaasti ja että ne on suunnattu oikein.
• liikkuvat osat eivät pääse juuttumaan.
• muita vikoja ei ole ilmennyt.
• ei ole ilmennyt muita seikkoja, jotka saattavat häiritä työskentelyä.

- Käytä vain suositeltuja lisäosia. Muiden kuin valmistajan suosittelemien lisäosien käyttö saattaa johtaa onnettomuuksiin tai henkilövahinkoihin.

- Varmista, että laite on voimassa olevien turvallisuusvaatimusten mukainen. Laitteen saa korjata vain ammattilainen. Korjauksessa tulee turvallisuussyistä käyttää ainoastaan alkuperäisosia. Muuten työkalu voi aiheuttaa onnettomuuksia ja henkilövahinkoja.

Yleisiä turvallisuusohjeita

• Varmista lattiatelinettä käytettäessä, että vannesaha on kiinnitetty kunnolla telineeseen ja että teline on kunnolla asennettu ja kiinnitetty lattiaan.
• Sijoita vannesaha niin, että työkappaletta voidaan työstää turvallisesti.
• Sahaa ei saa käyttää märkäsahaukseen. Märkäsahaus voi aiheuttaa hengenvaarallisen sähköiskun. Saha on tarkoitettu vain kuivasahaukseen.
• Vetohihnaa ei saa kiristää liikaa. Hihna kestää pidempään, jos sitä löysennetään, kun saha ei ole käytössä.
• Älä anna purun kerääntyä moottorin ympärille tai koneen sisälle. Se voi aiheuttaa tulipalovaaran.
• Sahanterää ei saa pysäyttää työkappaletta työntämällä tai sivupaineen avulla.
• Koneen suojien on oltava teknisesti hyvässä kunnossa. Varmista aina, että terän teräohjaimen rullat on säädetty oikein.
• Älä käynnistä konetta sahanterän ollessa kosketuksissa työkappaleen kanssa.
• Varmista, ettei työkappaleessa ole esim. nauloja tai ruuveja, jotka voivat vahingoittaa sahanterää.
• Älä muuta konetta ja sen varusteita millään tavoin.
• Älä syötä työkappaletta liian kovaa koneen sahanterään. Työkappaleen asteittainen syöttäminen kohti sahanterää vähentää sahan ja sahanterän kulumista, parantaa tehokkuutta ja pidentää käyttöikää. Vaihda kulunut pöydän sisäke.
• Liitä vannesaha pölynpoistolaitteeseen ennen sahauksen aloittamista. Sahaa ei saa käyttää, jos jokin sen ovista on auki tai jos teräsuojus on auki.
• Säädä terä ja sahausnopeus työkappaleen mukaan.
• Pöydän ollessa kallistettuna kulmasahauksessa, aseta ohjain pöydän matalammalle sivulle.
• Säädä suoja niin lähelle työkappaletta kuin mahdollista.

Sahanteriä koskevia turvallisuusohjeita

• Käytä ainoastaan valmistajan suosittelemia teriä.
• Älä käytä epämuodostuneita sahanteriä tai teriä, joista puuttuu hampaita. Viallisten terien käyttö saattaa johtaa vakaviin henkilövahinkoihin tai vannesahan hajoamiseen.
• Sahanterään merkityn suunnan on oltava sama kuin moottorin pyörimissuunta.

• Terän hampaiden on oltava alaspäin sahan edestä katsottuna.

• Löysennä terää, kun saha ei ole käytössä. Käytä aina suojahanskoja ja -laseja sahanterää asennettaessa ja irrotettaessa.

• Rullaa sahanterät paikoissa, joissa on paljon tilaa ja joissa ei ole muita ihmisiä lähellä. Säilytä sahanteriä rullalla ja suojaa ne nauhalla.
• Pidä sormet loitolla liikkuvista sahanteristä.

Vannesahaa koskevia turvallisuusohjeita

• Älä käytä vioittuneita tai epämuodostuneita sahanteriä.
• Vaihda vioittunut pöydän sisäke.
• Älä puhdista käynnissä olevaa vannesahaa.
• Käytä purun-/pölynpoistoa, kun sahaat puuta.
• Älä yritä käynnistää sahaa, jos teräpyörien luukku on auki tai jos joku teräsuojista ei ole paikoillaan.
• Varmista, että sahaat aina kullekin materiaalille sopivalla nopeudella.
• Kuljetuksen aikana ylempi teräohjain tulee laskea alas terän suojaksi.
• Pyöreitä työkappaleita sahattaessa tulee käyttää turvalaitteita, jotka estävät työkappaleen pyörimisen.
• Korkeita työkappaleita sahattaessa tulee käyttää turvalaitteita, jotka estävät työkappaleen kaatumisen.
• Vannesahan kanssa saa käyttää ainoastaan sopivia varusteita ja sitä tulee käyttää ainoastaan sille sopiviin tarkoituksiin.
• Lapset eivät saa käyttää vannesahaa.

Vannesahauksessa esiintyvät yleisimmät riskit

• Liikkuvan sahanterän (esim. sen hampaiden) aiheuttamat vaarat.
• Työkappaleen osat, sahatut palat ja vastaavat, jotka lennähtävät sahasta.
  • Työkappaleen takapotku.

Vannesahauksessa esiintyvät riskit (huolimatta tarvittavien turvalaitteiden asennuksesta voimassa olevien ohjeiden mukaan)

• Melun aiheuttamat kuulovauriot.
- Sahanterän suojaamattoman osan aiheuttama riski.
- Työkalun vaihdossa sattuvat vahingot.
- Lentävien työkappaleiden aiheuttamat riskit.
- Sormet saattavat jäädä puristuksiin.
- Takapotkuvaara.
- Puupöly (erityisesti tammi ja pyökki) saattaa olla terveydelle vaarallista.

Tuotteen merkinnät ja turvallisuussymbolit

Lue käyttöohje huolellisesti ennen käyttöä.

Käytä aina suojalaseja, kuulosuojaimia ja hengityssuojainta. Puupöly voi olla terveydelle vaarallista.

2. Painikkeet ja toiminnot

1. Virtapainike
2. Pituusvaste
3. Ylemmän teräpyörän kansi
4. Terän kireyden säädin
5. Ylemmän teräpyörän lukituksen avausruuvit
6. Teräohjaimen korkeuden lukituskahva
7. Ylempi teränohjain
8. Jiiriohjain
9. Pöytä
10. Pölynpoistoliitäntä (× 2)
11. Alemman teräpyörän lukituksen avausruuvi
12. Terän sijoittumisen säädin
13. Hihnan kireys
14. Moottori
15. Kääntösegmentti
16. Osoitin
17. Pöydän lukituksen siipimutteri

3. Asennus

Huom.! Kytke saha irti verkkovirrasta ennen asennuksen aloittamista.

Pöydän ja pituusvasteen kiinnittäminen

1. Kiinnitä pöytä kääntösegmenttiin (15) ruuvilla ja siipimutterilla (17).

1. Kiinnitä pituusvasteen kisko ja pituusvaste (2) pöytään.

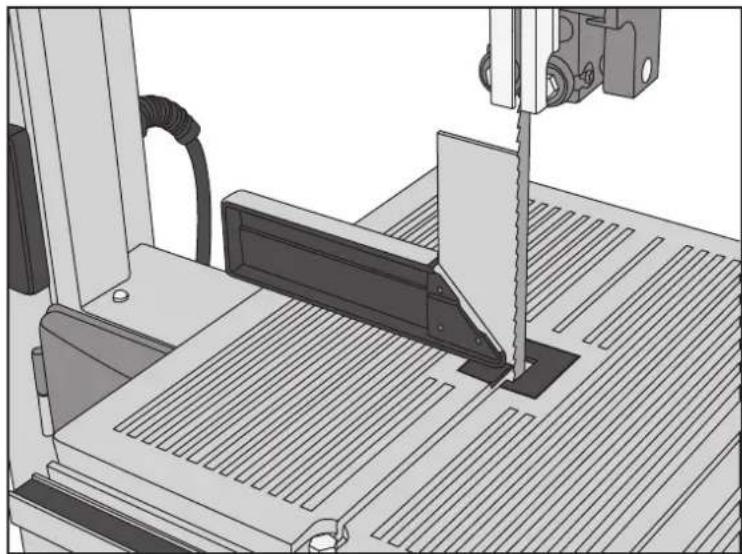

Pöydän säätö

1. Avaa tarvittaessa ruuvia, joka kiinnittää osoittimen (16) asteikkoon, ja aseta osoitin kohtaan 0°.
2. Aseta sopiva kulmamitta sahanterän ja pöydän väliin.

1. Avaa pöydän kiinnittävää siipimutteria (17) ja säädä pöytä haluamaasi kulmaan kohti sahanterää. Kiinnitä pöytä kunnolla ruuvilla.

Terän kireyden ja keskityksen säätö

1. Avaa ylemmän ja alemman teräpyörän lukitukset.
2. Säädä terän kireys säätimellä (4). Kiristä terää kääntämällä myötäpäivään ja löysennä terää kääntämällä vastapäivään.
3. Sahanterän kireys on oikea, jos sitä pystyy siirtämään sivuille noin 10 mm kohtuullisella kädenliikkeellä.

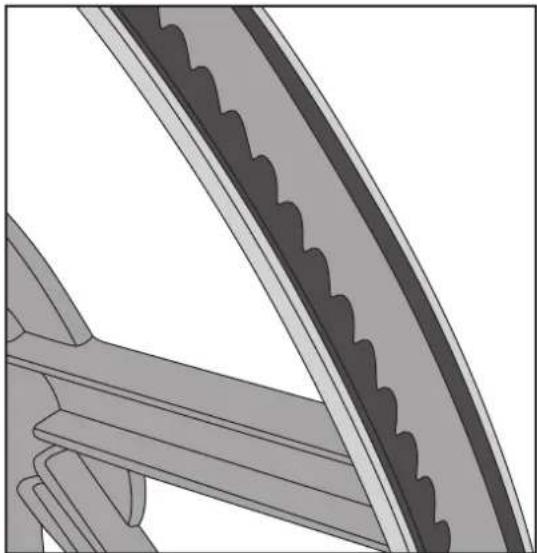

1. Pyöritä ylempää teräpyörää käsin hitaasti myötäpäivään varmistaaksesi, että terä kulkee pyörän keskellä.

1. Säädä terän keskitys tarvittaessa sahan takana olevalla säätimellä (12), avaa ensin säätimen siipimutteria.

Teräohjaimet minimoivat sahanterän liikkeen sahauksen aikana.

1. Kun sahanterä on keskitetty teräpyörille, varmista, että sahanterän hampaat eivät ole samassa linjassa teräohjaimien (18) kanssa. Jos ne ovat samassa linjassa, koko ohjaimien pidike ja taaempi tukilaakeri voivat siirtyä taaksepäin niin, että terän hampaat lähtevät irti teräohjaimista.

2. Säädä teräohjaimet noin 0,2 mm:n päähän terästä.

1. Varmista, että terän liitoskohta kulkee juuttumatta läpi, kun pyörität teräpyörää käsin.

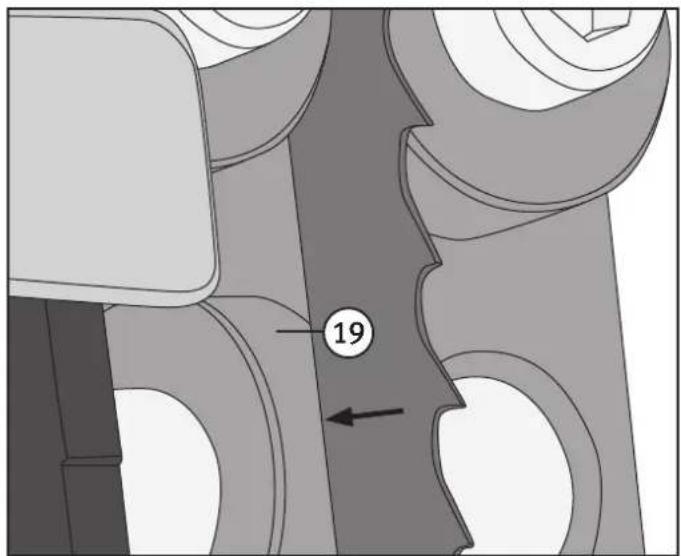

2. Aseta taaempi tukilaakeri (19) sahanterän taakse niin lähelle kuin mahdollista ilman, että se koskee terään.

4. Käyttö

Virtapainike

Sahassa on nollakatkaisu, joka katkaisee sahasta virran automaattisesti sähkökatkon yhteydessä, jotta saha ei käynnisty sähköjen palatessa. Saha käynnistetään painamalla vihreä painike [1] pohjaan ja sammutetaan punaisella painikkeella [0].

• Ylemmän teräohjaimen on oltava laskettu mahdollisimman lähelle työkappaletta. Laske ylempää teräohjainta avaamalla lukituskahvaa (6) ja siirtämällä ohjainta alaspäin. Kiristä lukituskahva.
• Säädä pituusvaste (2) haluamallesi leveydelle. Suunnittele sahaus ennen sahauksen aloittamista. Pientä työkappaletta sahattaessa käytä työnnintä, jotta kädet pysyvät turvallisella etäisyydellä sahanterästä.
• Varmista ennen suuren työkappaleen sahausta, että sahan ympärillä riittävästi tilaa, jotta työkappaletta voidaan liikutella turvallisesti. Lisäksi suurelle työkappaleelle on tarvittaessa annettava tukea, jotta sahanterän ylimääräinen paine vähenee. Sahaat työkappale tasaisella nopeudella. Selvä merkki liian nopeasta sahauksesta on, että moottori käy epätasaisesti tai että sen käynti hidastuu.

Huomioi seuraavat seikat

• Varmista ennen sahauksen aloittamista, että terä liikkuu hyvin eikä ole vioittunut.
• Vie työkappale varovasti kohti sahanterää, älä paina liikaa.
• Pidä työkappaleesta kiinni molemmilla käsillä. Käytä työnnintä, jos työkappale on pieni.
• Älä koskaan vie käsiä terän lähelle. Suunnittele sahaus ennen sahauksen aloittamista.
• Paras tulos saavutetaan terävällä terällä.
• Valitse oikea sahanterä materiaalin paksuuden ja sahaustavan mukaan. Ohut ja kova puu vaatii hienohampaisemman terän kuin paksu ja pehmeä aine.
• Jyrkemmät kuviot vaativat ohuemman terän kuin suora sahaus.
• Kun sahaat suoraan, käytä pituusvastetta.
• Huomioi ennen sahauksen aloittamista, että saatat joutua kääntämään työkappaleen. Merkitse sahauslinjat tarvittaessa työkappaleen molemmille puolille!
• Älä yritä kääntää materiaalia ilman, että syötät sitä samanaikaisesti eteenpäin. Materiaali voi jumittua ja sahanterä taipua.
• Irrota pistoke ennen sahan säätöä, huoltoa tai korjausta sekä aina, kun et käytä sahaa.

Jiiriohjaimen käyttö

1. Sahaa jiiriohjaimen ollessa asennossa 0° ja tarkista sahaus jälkeenpäin suorakulmalla.
2. Säädä tarvittaessa: Avaa ensin ruuvia, jolla osoitin on kiinni jiiriohjaimen kiskossa, ja tee sitten säätö.
3. Säädä haluamasi kulma jiiriohjaimen asteikolla ja suorita sahaus pitämällä työkappale jiiriohjainta vasten.

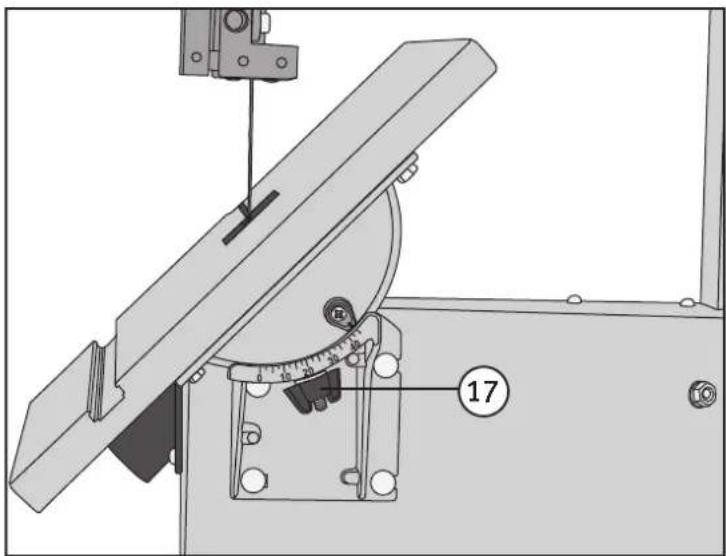

Pöydän kallistus kulmasahauksessa

- Avaa siipimutteri (17), säädä pöydän kallistus ja kiristä siipimutteri.

5. Huolto ja ylläpito

Sahanterän vaihto

1. Avaa teräpyörien ylempi ja alempi kansi.

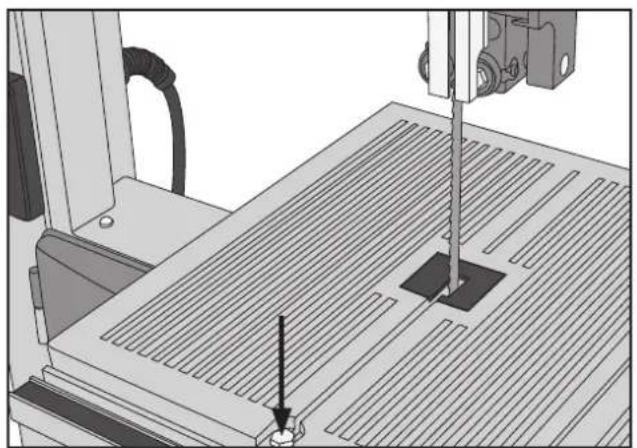

1. Irrota ruuvi teräuran päästä. 3. Käännä terän kireyden säädintä (4)

vastapäivään, kunnes sahanterä on löysä.

1. Irrota sahanterä sahasta varovasti niin, ettet loukkaa itseäsi teräviin hampaisiin. Käytä hanskoja.
2. Asenna uusi terä käänteisessä järjestyksessä ja varmista, että hampaat on suunnattu alas pöytää kohti.
3. Kiristä sahanterä luvun "Terän kireyden ja keskityksen säätö" ohjeiden mukaisesti.
4. Säädä teräohjaimet tarvittaessa uudelleen luvun "Teräohjaimien säätö" ohjeiden mukaisesti.

Teränopeuden/vetohihnan vaihto

1. Irrota sahanterä, ks. luku "Sahanterän vaihto".
2. Moottori on kiinni sahan takaosassa kahdella ruuvilla.

1. Avaa molempia ruuveja hieman, jotta moottoria pystyy siirtämään ja hihna löystyy.

1. Muuta teränopeutta laittamalla vetohihna ulommille (660 m/min, kuten kuvassa) tai sisemmille (960 m/min, nuolten mukaisesti) hihnapyöräradoille.

1. Vetohihnaa vaihdettaessa alempi teräpyörä on irrotettava. Paikallista lukkorengas, joka kiinnittää teräpyörän akseliin, ja irrota se sopivilla lukkorengaspihdeillä.

1. Vedä teräpyörä irti akselista.

2. Aseta uusi vetohihna moottorin hihnapyörälle ja sen akselin ympärille, jonka päällä teräpyörä on. Aseta teräpyörä takaisin paikalleen ja asenna lukkorengas. Varmista, että vetohihna on oikein paikoillaan joko sisemmillä tai ulommilla hihnapyöräradoilla.

3. Kiristä hihna työntämällä moottori takaisin käsin ja kiristä kaksi ruuvia, joilla moottori kiinnitetään.

- Irrota pistoke ennen sahan säätöä, huoltoa tai korjausta sekä aina, kun et käytä sahaa.

- Älä altista konetta kosteudelle.

- Pidä pöytä puhtaana esim. pihkasta ja muista epäpuhtauksista.

- Pidä kone puhtaana. Käytä harjaa ja pölynpoistoa pölyn ja purujen poistamiseen. Huolehdi erityisesti moottorin ilmanottoaukkojen ja terän ympäristön puhtaudesta ovien sisäpuolella. Pölyn ja purun kerääntyminen vaikeuttaa sahan käyntiä.

6. Vianhakutaulukko

Ongelma Mahdollinen	syy Ratkaisu
Laite ei käynnisty, kun virtakytkintä painetaan.	Pistorasiassa ei ole virtaa. Varmista sulakkeet ja virtajohdot.
	Viallinen virtakytkin.
	Jokin luukku on auki. Sulje luukku.
Sahanterä ei liiku, vaikka moottori käy.	Terää ei ole kiristetty. Sammuta moottori,	säädä terän kireys.
	Sahanterä on hypännyt vetopyörän päältä.	Avaa luukut ja tarkista.
	Sahanterä on katkennut. Vaihda sahanterä.
	Vetohihna on katkennut. Vaihda vetohihna.
Sahanterä ei leikkaa suoraan.	Sahaus on tapahtunut vapaalla kädellä.	Käytä sahatessa vastetta.
	Liian suuri syöttönopeus. Älä syötä liian kovaa.
	Sahanterä on tylsä tai vioittunut. Vaihda sahanterä.
	Teräohjaimia ei ole säädetty oikein. Säädä teräohjaimet.
Terä ei leikkaa tai se leikkaa hyvin hitaasti.	Sahanterä on tylsä. Vaihda terä (6 TPI* puulle ja pehmeille materiaaleille, 14 TPI* koville materiaaleille).*TPI= hammasta/tuuma.
	Terä on asennettu väärin päin. Asenna sahanterä oikein.
Pölyä ja purua kerään-tyy koneen sisälle.	Tämä on täysin normaalia. Puhdista kone	säännöllisesti harjalla ja pölynpoistoimulla.
Laite ei sahaa 45°:n tai 90°:n kulmissa.	Pöytää ei ole säädetty oikein terää vasten.	Säädä pöytä.
	Tylsä terä tai liian suuri syöttönopeus.	Vaihda terä tai syötä pienemmällä nopeudella.
Sahanterä ei kulje hyvin teräpyörissä.	Teräpyörät eivät ole linjassa keskenään - huono laakerointi.	Ota yhteys asiakaspalveluun/myymälään.
	Teräpyörät eivät ole linjassa keskenään - asennettu väärin.	Säädä sahan takana olevalla säätimellä.
	Väärä terä.	Vaihda terä.

7. Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

8. Tekniset tiedot

Jännite	230 V AC, 50 Hz
Teho	420 W
Kuormittamaton nopeus	1400 min ^-1
Terän pituus	1783 mm
Terän leveys	6–13 mm
Terän nopeus	660/960 m/min
Pöydän mitat	350 × 330 mm
Melu LpA	77,4 dB(A) K: 3 dB
Melu LwA	90,4 dB(A) K: 3 dB
Paino	35 kg

Bandsäge 10"

Art.NR. 18-3205

40-7894

MODELL JFB10-UK

JFB10

Försäkran om överensstämmelse Samsvarerklæring Vakuutus yhdenmukaisuudesta Konformitätserklärung

CLAS OHLSON AB SE-793 85 INSJÖN, SWEDEN

Declares that this product complies with the requirements of the following directives and standards Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

BAND SAW

Cotech 40-7894 / 18-3205

JFB10 / JFB10-UK

Machinery directive2006/42/EC	EMC directive2004/108/EC	Low voltage directive2006/95/EC
EN 61029-1/A11:2010EN 61029-2-5:2011	EN 55014-1/A2:2011EN 55014-2/A2:2008EN 61000-3-2/A2:2009EN 61000-3-3:2008

Myöntänyt seuraava ilmoitettu laitos:

Sähköposti: [e-mail]

INTERNET

www.clasohlson.fi

OSOITE

Clas Ohlson Oy, Maistraatinportti 4 A, 00240 Helsinki

UNITED KINGDOM

CUSTOMER SERVICE

Contact number: 020 8247 9300

E-mail: [e-mail]

INTERNET

www.clasohlson.co.uk

POSTAL
