Tuotemerkki	Cotech
Malli	TH810T
Tuotetyyppi	Pistorasiaan kytkettävä termostaatti
Mittausalue	5°C - 30°C
Tarkkuus	±1°C
Virtalähde	230 V AC, 50/60 Hz
Maksimikuorma (Art. 18-2168)	2990 W (13 A)
Maksimikuorma (Art. 36-1181)	3680 W (16 A)
Virrankulutus	21 mA
Näyttö	Digitaalinen LCD-näyttö, joka näyttää ympäristön ja asetetun lämpötilan
Aktivointitilat	Pakkassuoja (laskeva lämpötila) ja lämpösuoja (nouseva lämpötila)
Lämpötilan asetus	Säädettävissä ▲ ja ▼ -painikkeilla (5°C - 30°C)
Nollaus-toiminto	Paina [Reset] palauttaaksesi tehdasasetukset
Merkkivalo	Punainen: pistorasia pois päältä; Vihreä: pistorasia päällä
Turvaominaisuudet	Turvallisuussuojattu ja maadoitettu
Akku	Sisäänrakennettu ladattava; näyttää "LO" kun akku on vähissä; lataa vähintään 10 tuntia
Käyttö	Vain sisäkäyttöön
On/Off-kytkin	Kyllä, termostaatin päälle/pois kytkemiseksi
Yksikön muunnos	Paina ▲ ja ▼ samanaikaisesti vaihtaaksesi °C ja °F välillä
Aktivointiviive	Termostaatti aktivoituu, kun lämpötila pysyy asetetussa pisteessä vähintään 10 sekuntia
Deaktivointiviive	Deaktivoituu, kun lämpötila nousee 1°C aktivointipisteen yläpuolelle vähintään 10 sekunnin ajan

Usein kysytyt kysymykset - TH810T Cotech

Miten vaihdan termostaatin pakkassuojatilasta lämpösuojatilaan?

Vaihtaaksesi toimintoa, paina ja pidä [⏻]-painiketta alhaalla, paina sitten [▲] 3 sekunnin ajan useita kertoja, kunnes haluttu tila näkyy: pakkassuoja (⬆) tai lämpösuoja ().

Miten voin säätää aktivointilämpötilaa?

Käytä nuolipainikkeita [▲] ja [▼] asettaaksesi haluttu aktivointilämpötila välillä 5°C - 30°C.

Mitä merkkivalon värit tarkoittavat?

Kun termostaatti on päällä: punainen valo tarkoittaa, että pistorasia on pois päältä (lämpötilaa ei saavutettu), vihreä valo tarkoittaa, että pistorasia on päällä (lämpötila saavutettu). Jos valo on pois päältä, termostaatti on kytketty pois päältä virtakytkimellä.

Mitä 'LO' näytöllä tarkoittaa?

'LO' tarkoittaa, että sisäänrakennettu ladattava akku on vähissä. Kytke termostaatti seinäpistorasiaan ja anna sen ladata vähintään 10 tuntia.

Miten nollaan termostaatin tehdasasetuksiin?

Paina [Reset]-painiketta. Termostaatti palaa oletusarvoiseen pakkassuojatilaan, jonka aktivointilämpötila on +5°C.

Voiko tätä termostaattia käyttää jäähdytysyksikön (ilmastointilaitteen) ohjaamiseen?

Kyllä. Vaihda toiminto lämpösuojatilaan (aktivointi nousevalla lämpötilalla) painamalla [⏻] ja [▲] samanaikaisesti 3 sekunnin ajan. Aseta sitten haluttu aktivointilämpötila.

Mikä on oletusaktivointilämpötila, kun termostaatti on uusi?

Tehdasasetus on pakkassuojatila, jonka aktivointilämpötila on +5°C.

Kuinka kauan termostaatilla kestää reagoida lämpötilan muutokseen?

Termostaatissa on sisäänrakennettu viive kompensoimaan normaaleja lämpötilavaihteluita. Reagointi lämpötilan muutokseen voi kestää 1–3 minuuttia.

Mitä teen, jos näyttö ei näytä mitään?

Kytke termostaatti seinäpistorasiaan ja anna sen ladata vähintään 10 tuntia. Jos ongelma jatkuu, paina [Reset].

Onko termostaatti vedenpitävä tai soveltuva ulkokäyttöön?

Ei, termostaatti on tarkoitettu vain sisäkäyttöön. Sitä ei saa altistaa kosteudelle tai ulko-olosuhteille.

KÄYTTÖOHJE TH810T Cotech

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

1. Kuvaus

• Lämpötilavahti on tarkoitettu sisätiloihin pakkasvahdiksi (ehkäisemään jäätymisestä aiheutuvia vahinkoja) tai ohjaamaan ilmastointilaitetta, jotta lämpötila ei nouse liian korkeaksi.
• Helppokäyttöinen – tehdasasetuksena on pakkasvahtitoiminto, jonka aktivoitumislämpötila on +5 °C. Lämpötilavahti vaatii ohjelmointia vain, jos sen halutaan ohjaavan jäähdvtyslaitetta tai jos asetettua lämpötilan raia-arvoa halutaan muuttaa.
  • Maksimiteho 3680 W (16 A).

• Helppo toiminnon ja aktivoitumislämpötilan vaihtaminen.
  • Mittausalue 5–30 °C.

• Merkkivalo kertoo lämpötilavahdin tilan:

• Ei valoa: Lämpötilavahti on sammutettu virtakytkimestä.

• Punainen valo: Lämpötila ei ole saavut-tanut asetettua raja-arvoa, pistorasiaan ei tule virtaa.

• Vihreä valo: Lämpötila on saavuttanut asetetun raja-arvon, pistorasiaan tulee virtaa.

• Lämpötila tällä hetkellä (kuvassa 23,8 °C).

• ⬆ Symboli ilmestyy* näytölle, jos lämpötilavahti on asetettu kytkeytymään päälle lämpötilan laskiessa (pakkasvahti).

• Symboli ilmestyy* näytölle, jos lämpötilavahti on asetettu kytkeytymään päälle lämpötilan noustessa (lämpövahti).

• Asetettu lämpötilan raja-arvo (tehdasasetus on +5 °C).

• [Reset] Tehdasasetusten palautus.

• [▼] Lämpötilan raja-arvon laskeminen.

• [▲] Lämpötilan raja-arvon nostaminen.

• [+] Virtakytkin: Lämpötilavahti päälle/pois päältä.

*Huom.! Symboli näkyy vain silloin, kun lämpötilavahti on saavuttanut asetetun aktivoitumislämpötilan tai jos sammutat lämpötilavahdin virtakytkimestä [∅] (muista kytkeä lämpötilavahti takaisin päälle!).

Edellytys: Lämpötilavahtia käytetään pakkasvahtina käynnistämään tilassa oleva lämmityslaite lämpötilan laskiessa alle +5 °C:n.

1. Liitä lämpötilavahti pistorasiaan.
2. Liitä lämmityslaitteen pistoke lämpötilavahtiin. Varmista, että lämmityslaite on kytketty päälle (virtakytkin asennossa 1, ON tms.).

3. Lämpötilavahdin näytöllä näkyy senhetkinen lämpötila asteissa (°C) ja esiasetetun lämpötilan raja-arvo (+5 °C). Lämpötilavahti ohjaa nyt lämmityslaitetta sammuttamalla sen ja kytkemällä sen päälle.

4. Lämpötilan pysyessä normaalina merkkivalo (1) palaa punaisena ja lämmityslaite on pois päältä.

5. Jos lämpötila laskee +5 °C:een, lämpötilavahti käynnistää lämmityslaitteen.
6. Näytöllä näkyy ⬆ (3) ja merkkivalo (1) palaa vihreänä niin kauan, kun lämmityslaite on päällä.

3. Käyttö

• Lämpötilavahti on tarkoitettu sisätiloissa laitteiden päälle/pois päältä kytkemiseen lämpötilan noustessa/laskiessa.
• Tehdasasetuksena lämpötilavahti on asetettu kytkemään liitetty laite päälle lämpötilan laskiessa +5 °C:een (pakkasvahti). Jos haluat vaihtaa raja-arvoa (tai aktivoida jäähdytyslaitteen), asetusta on muutettava.
• Valitse °C- tai °F-näyttö painamalla painikkeita [▲] ja [▼] samanaikaisesti.

Merkkivalo näyttää tilan

• Ei valoa: Lämpötilavahti on sammutettu virtakytkimestä.
• Punainen valo: Lämpötila ei ole saavuttanut asetettua raja-arvoa, pistorasiaan ei tule virtaa.
• Vihreä valo: Lämpötila on saavuttanut asetetun raja-arvon, pistorasiaan tulee virtaa.

Käyttö pakkasvahtina

Jos raja-arvoksi on asetettu +5 °C ja lämpötila laskee, lämpötilavahti aktivoituu huoneen lämpötilan laskettua alle +5 °C:een vähintään 10 sekunniksi (lämpötila voi laskea vielä alemmas, ennen kuin laite kytkeytyy päälle).

Lämpötilavahti on aktivoituna siihen asti, kunnes lämpötila on nousut 1 asteen päälle kytkeytymisestä ja pysynyt samalla tasolla vähintään 10 sekunnin ajan.

Tämän vuoksi huonelämpötilan näyttö ei välttämättä saavuta asetettua raja-arvoa.

Huom.! Mittaus tapahtuu hitaasti, mikä kompensoi lämpötilan normaaleja muutoksia esimerkiksi ovia tai ikkunoita avattaessa. Lämpötilavahdin reagoiminen muutokseen voi kestää 1–3 minuuttia.

Huom.!

• Laitteen käyttäjällä on vastuu siitä, ettei mikään laite mene rikki pakkasen vuoksi.
• Huomaa, ettei lämpötilavahti suojaa sähkökatkoksen sattuessa tai sulakkeen palaessa.
• Jäätymiseltä ehkäisevään lämmöntarpeeseen vaikuttavat useat tekijät, kuten tilan koko ja ulkolämpötila.
• Tarkista lämpötilavahdin toiminta ja tilan lämpötila usein.
• Lämpötilavahdin toimintaan vaikuttaa sen siiainti, esimerkiksi korkealla/matalalla.

4. Asetukset

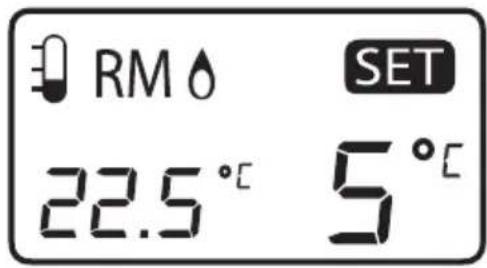

4.1 Käynnistys lämpötilan laskiessa (ohjaa lämmityslaitetta)

1. Tehdasasetuksena on käynnistyminen lämpötilan laskiessa.
2. Aktivoitumislämpötila on asetettu +5 °C:een. Muuta lämpötilan raja-arvoa painikkeilla [▲] ja [▼].
3. Kun asetettu lämpötila alittuu, näytölle ilmestyy ⬆(3), merkkivalo (1) palaa vihreänä ja pistorasiaan tulee virtaa niin

kauan kuin lämpötila on asetettua raja-arvoa matalampi.

1. Normaalitilassa lämpötilan ollessa asetettua raja-arvoa korkeampi merkkivalo palaapunaisena ja pistorasiaan ei tule virtaa.

Huom.! Jos merkkivalo ei pala, kytke lämpötilavahti päälle painamalla [Ø].

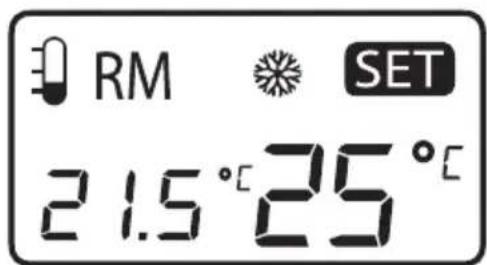

4.2 Käynnistys lämpötilan noustessa (ohjaa jäähdytyslaitetta)

1. Vaihda lämpötilavahti käynnistymään lämpötilan noustessa painamalla samanaikaisesti [Øja [▲] 3 sekunnin ajan. Näytölle ilmestyy lumihiutale (4).

2. Käynnistä lämpötilavahti painamalla [∅ ja muuta lämpötilan raja-arvoa (tehdas-asetuksena +5 °C) nuolipainikkeella [▲].

1. Kun asetettu lämpötila saavutetaan, lämpötilavahti käynnistyy noin 3 minuutin kuluessa, jolloin näytölle ilmestyy (4), merkkivalo (1) palaa vihreänä ja pistorasiaan tulee virtaa niin kauan kuin lämpötila on asetettua raja-arvoa korkeampi.

2. Normaalitilassa lämpötilan ollessa asetettua raja-arvoa matalampi merkkivalo palaa punaisena ja pistorasiaan ei tule virtaa.

Huom.! Jos merkkivalo ei pala, kytke lämpötilavahti päälle painamalla [Ø].

4.3 Toiminnon vaihtaminen

1. Liitä lämpötilavahti pistorasiaan.

2. Vaihda haluamaasi toimintoon pitämällä painiketta [ψpohjassa ja painamalla samalla [▲] noin 3 sekuntia useita kertoja:

3. Käynnistys lämpötilan laskiessa (pakkasvahti). Näytöllä ⚠ (3).

4. Käynnistys lämpötilan noustessa (lämpövahti). Näytöllä 📄.

Huom.! Jos merkkivalo ei pala, kytke lämpötilavahti päälle painamalla [6].

4.4 Lämpötilan raja-arvon muuttaminen

Aseta haluamasi raja-arvo painikkeilla [▲] ja [▼]. Lämpötilan raja-arvoksi voi asettaa 5–30 °C.

5. Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

6. Vianetsintä

Näytöllä on merkintä "LO", kun akku alkaa olla tyhjä.	Liitä lämpötilavahti pistorasiaan lataukseen vähintään 10 tunniksi. Jotta akku kestäisi pitkään, lämpötilavahdin tulee olla jatkuvasti liitettynä pistorasiaan. Akku on kiinteä, sitä ei voi vaihtaa.
Näytöllä ei näy mitään. Liitä lämpötilavahti pistorasiaan lataukseen vähintään 10 tunniksi.
Lämpötila ei näy näytöllä. Palauta tehdasasetukset (pakkasvahti, lämpötilan raja-arvo +5 °C) painamalla [Reset] (6).
Merkkivalo ei pala. Lämpötilavahti on pois päältä. Kytke lämpötilavahti päälle painamalla [IMAGE].

7. Tekniset tiedot

Mittausalue 5–30 °C

Tarkkuus ± 1 °C

Jännite 230 V AC, 50/60 Hz

Maksimiteho 18-2168: 2990 W (13 A)

36-1181: 3680 W (16 A)

Oma virrankäyttö 21 mA

Muuta Sisäkäyttöön, lapsiturvallinen, maadoitettu
