TH810T - Termostat Cotech - Gratis bruksanvisning och manual

Varumärke	Cotech
Modell	TH810T
Produkttyp	Inkopplingsbar termostat
Mätområde	5°C till 30°C
Noggrannhet	±1°C
Strömförsörjning	230 V AC, 50/60 Hz
Maximal belastning (Art. 18-2168)	2990 W (13 A)
Maximal belastning (Art. 36-1181)	3680 W (16 A)
Strömförbrukning	21 mA
Display	Digital LCD som visar omgivningstemperatur och inställd temperatur
Aktiveringslägen	Frostskydd (sjunkande temperatur) och värmevakt (stigande temperatur)
Temperaturinställning	Justerbar via ▲ och ▼ knappar (5°C till 30°C)
Återställningsfunktion	Tryck [Återställ] för att återställa till fabriksinställningar
Indikatorlampa	Röd: uttag av; Grön: uttag på
Säkerhetsfunktioner	Säkerhetsjalusier och jordad
Batteri	Inbyggt laddningsbart; visar "LO" när det är lågt; ladda i minst 10 timmar
Användning	Endast inomhusbruk
På/Av-brytare	Ja, för att slå på/stänga av termostaten
Enhetsomvandling	Tryck ▲ och ▼ samtidigt för att växla mellan °C och °F
Aktiveringsfördröjning	Termostaten aktiveras efter att temperaturen har legat kvar vid inställd punkt i minst 10 sekunder
Deaktiveringsfördröjning	Deaktiveras efter att temperaturen stiger 1°C över aktiveringspunkten i minst 10 sekunder

Vanliga frågor - TH810T Cotech

Hur växlar jag termostaten från frostskyddsläge till värmevaktsläge?

För att ändra funktionen, tryck och håll ned [⏻]-knappen, tryck sedan på [▲] i 3 sekunder flera gånger tills önskat läge visas: frostskydd (⬆) eller värmevakt ().

Hur kan jag justera aktiveringstemperaturen?

Använd pilknapparna [▲] och [▼] för att ställa in önskad aktiveringstemperatur inom intervallet 5°C till 30°C.

Vad betyder indikatorlampans färger?

När termostaten är på: röd lampa betyder att uttaget är av (temperaturen har inte uppnåtts), grön lampa betyder att uttaget är på (temperaturen har uppnåtts). Om lampan är släckt är termostaten avstängd via strömbrytaren.

Vad indikerar 'LO' på displayen?

'LO' indikerar att det inbyggda laddningsbara batteriet är svagt. Anslut termostaten till ett vägguttag och låt den laddas i minst 10 timmar.

Hur återställer jag termostaten till fabriksinställningar?

Tryck på [Reset]-knappen. Termostaten återgår till standardläget frostskydd med en aktiveringstemperatur på +5°C.

Kan denna termostat användas för att styra en kylenhet (luftkonditionering)?

Ja. Växla funktionen till värmevaktsläge (aktivering vid stigande temperatur) genom att trycka på [⏻] och [▲] samtidigt i 3 sekunder. Ställ sedan in önskad aktiveringstemperatur.

Vilken är standardaktiveringstemperaturen när termostaten är ny?

Fabriksinställningen är frostskyddsläge med en aktiveringstemperatur på +5°C.

Hur lång tid tar det för termostaten att reagera på en temperaturförändring?

Termostaten har en inbyggd fördröjning för att kompensera för normala temperaturvariationer. Det kan ta mellan 1 till 3 minuter att reagera på en temperaturförändring.

Vad ska jag göra om displayen inte visar något?

Anslut termostaten till ett vägguttag och låt den laddas i minst 10 timmar. Om problemet kvarstår, tryck på [Reset].

Är termostaten vattentät eller lämplig för utomhusbruk?

Nej, termostaten är endast avsedd för inomhusbruk. Den får inte utsättas för fukt eller utomhusförhållanden.

BRUKSANVISNING TH810T Cotech

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

1. Beskrivning

• Temperaturvakten är avsedd för att användas inomhus som frostvakt (förhindra skador på grund av frysning) eller för att styra klimatanläggning för att förhindra att temperaturen blir för hög.
• Enkel användning - fabriksinställd som frostvakt med aktiveringstemperatur +5 °C. Programmering behövs endast om temperaturvakten ska styra kylanläggning eller om du vill ha en annan bryttemperatur.
  • Maxeffekt 3680 W (16 A).

• Enkelt att ändra funktion och aktiveringstemperatur.
  • Mätområde 5–30 °C.

• Kontrollampa som visar temperaturvaktens funktion:

- Lyser inte: Temperaturvakten är avstängd med strömbrytaren. - Lyser rött: Temperaturen har inte nätt inställt brytvärde och uttaget är frånslaget. - Lyser grönt: Temperaturen har nätt inställt brytvärde och uttaget är tillslaget.

1. Aktuell temperatur (23,8 °C på bilden).
2. ◆ visas* om temperaturvakten är inställd för tillslag vid sjunkande temperatur (frostvakt).
3. *sas* om temperaturvakten är inställd för tillslag vid stigande temperatur (värmevakt).
4. Inställt brytvärde för temperatur visas (+5 °C är förinställt från fabriken).
5. [Reset] Tryck in för att återställa till fabriksinställningarna.
6. [▼] Sänk bryttemperaturen.
7. [▲] Höj bryttemperaturen.
8. [+] Strömbrytare: Aktivera/stäng av temperaturvakten.

*Obs! Symbolen visas endast när temperaturvakten har nätt inställd aktiveringstemperatur eller om du stänger av temperaturvakten med strömbrytaren [∅] (kom ihåg att slå på temperaturvakten igen).

2. Användningsexempel

Situation: Temperaturvakten ska användas som frostvakt och slå till ett värmeelement i lokalen när temperaturen sjunker under +5 °C.

1. Anslut temperaturvakten till ett eluttag.
2. Anslut värmeelementets stickpropp till temperaturvakten, se till att elementets strömbrytare är tillslagen i läge 1, ON etc.

3. Temperaturvaktens display visar aktuell temperatur i °C och förinställd bryttemperatur (+5 °C). Temperaturvakten kommer nu att styra värmeelementets till-/frånslag.

4. Så länge som temperaturen är normal lyser kontrollampan (1) rött och värmeelementet är inte tillslaget.

5. Om temperaturen i lokalen sjunker till +5 °C kommer temperaturvakten att slå till värmeelementet.
6. ♂ (3) visas på displayen och kontroll-lampan (1) lyser grönt så länge som värmeelementet är tillslaget.

3. Funktion

• Temperaturvakten är avsedd för att användas inomhus för att styra till-/frånslag av apparater vid stigande/sjunkande temperatur.
• Vid leverans är den inställd för att slå till ansluten apparat när temperaturen har sjunkit till +5 °C (frostvakt). Om du önskar annan bryttemperatur (eller användning för att aktivera kylanläggning) måste inställningen ändras.
• Tryck på pilarna [▲] och [▼] samtidigt för att växla mellan visning i °C eller °F.

Kontrollampan visar status

• Lyser inte: Temperaturvakten är avstängd med strömbrytaren.
• Lyser rött: Temperaturen har inte nätt inställt brytvärde och uttaget är frånslaget.
• Lyser grönt: Temperaturen har nätt inställt brytvärde och uttaget är tillslaget.

Funktion vid användning som frostvakt

Om tillslagstemperaturen är inställd på +5 °C och temperaturen sjunker, kommer temperaturvakten att aktiveras när rumstemperaturen har sjunkit och varit lägre än +5 °C i minst 10 sekunder (temperaturen kommer eventuellt att hinna sjunka ännu lägre innan tillslag sker).

Temperaturvakten kommer att vara aktiverad tills temperaturen har stigit en grad från tillslaget och har varit så i minst 10 sekunder. Detta innebär att visningen av rumstemperaturen inte helt säkert när upp till det inställda brytvärdet.

Obs! Mätningen har en inbyggd tröghet för att kompensera för normala variationer i temperaturen när dörrar och fönster öppnas etc. Det kan ta 1–3 minuter innan temperaturvakten reagerar för en ändring.

Obs!

• Du som användare har själv ansvaret för att inget fryser sönder.
• Tänk på att temperaturvakten inte skyddar vid strömavbrott eller om en säkring har gått.
• Värmebehovet för att skydda mot frysning beror på många olika faktorer som lokalens storlek, yttertemperatur etc.
• Kontrollera ofta temperaturvaktens funktion och lokalens temperatur.
• Temperaturvaktens funktion beror på var den placeras: högt/lågt, placering i lokalen etc.

4. Inställningar

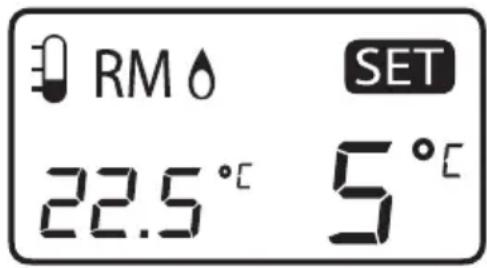

4.1 Tillslag vid sjunkande temperatur (styrning av värmare)

1. Fabriksinställningen anger tillslag vid sjunkande temperatur.
2. Aktiveringstemperaturen är förinställd till +5 °C. Använd pilarna [▲] och [▼] för att ändra till en annan aktiveringstemperatur.
3. När den inställda temperaturen har understigits visas ⬆(3) på displayen, kontrollampan (1) lyser grönt och uttaget

är tillslaget så länge som temperaturen är lägre än den inställda bryttemperaturen.

1. I normalläget, där temperaturen är högre än den inställda aktiveringstemperaturen lyser kontrollampan rött och uttaget är frånslaget.

Obs! Om inte kontrollampan lyser: Tryck på [∅] för att slå på temperaturvakten.

4.2 Tillslag vid stigande temperatur (styrning av kylutrustning)

1. Tryck på [⏻] och [▲] samtidigt i 3 sekunder för att växla till tillslag vid stigande temperatur,

på displayen visas ⚙ (4).

1. Tryck på [∅för att slå på temperaturvakten och använd pilen [▲] för att ändra till önskad brytpunkt (+5 °C är förinställt).

2. När den inställda temperaturen har uppnåtts tar det ca 3 minuter innan temperaturvakten slår till, då visas (4)

på displayen, kontrollampan (1) lyser grönt och uttaget är tillslaget så länge som temperaturen är högre än den inställda.

1. I normaläget, där temperaturen är lägre än den inställda aktiveringstemperaturen lyser kontrollampan rött och uttaget är frånslaget.

Obs! Om inte kontrollampan lyser: Tryck på [∅] för att slå på temperaturvakten.

4.3 Växla funktion

1. Anslut temperaturvakten till ett eluttag.

2. Håll in [ ] och tryck sedan [▲] i ca 3 sekunder flera gånger för att växla till önskad funktion:

3. Tillslag vid sjunkande temperatur (frostvakt). På displayen visas (3).

4. Tillslag vid stigande temperatur (värmevakt). På displayen visas (4).

Obs! Om inte kontrollampan lyser: Tryck på [ ] för att slå på temperaturvakten.

4.4 Ändra bryttemperatur

Använd pilarna [▲] och [▼] för att ställa in önskad brytpunkt. Temperaturen går att ställa in från 5 till 30 °C.

5. Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

6. Felsökning

«LO» visas på displayen när batteriet börjar bli urladdat.

Anslut temperaturvakten till ett vägguttag i minst 10 timmar för uppladdning. För bästa livslängd på batteriet bör temperaturvakten vara kontinuerligt ansluten till ett vägguttag. Batteriet är inbyggt, uppladdningsbart och är inte utbytbart.

Inget visas på displayen. Anslut temperaturvakten till ett vägguttag i minst 10 timmar för uppladdning.

Temperaturen visas inte på displayen.

Tryck in [Reset] (6) för att återställa till fabriksinställningar (frostvakt med aktiveringstemperatur + 5 °C).

Kontrollampan lyser inte.

Temperaturvakten är avstängd, tryck på [ ] för att slå på temperaturvakten.

7. Specifikationer

Mätområde 5–30 °C

Noggrannhet ± 1 °C

Spänning 230 V AC, 50/60 Hz

Maxeffekt 18-2168: 2990 W (13 A)

36-1181: 3680 W (16 A)

Egenförbrukning 21 mA

Övrigt Avsedd för inomhusbruk. Petsäker, jordat utförande.

Temperaturvakt

Art. nr. 18-2168 Modell TH850T-UK

36-1181

TH850T
