Tuotetyyppi	Tornituuletin
Malli	X03D
Merkki	Cotech
Korkeus	100 cm
Paino	4.5 kg
Virtalähde	230 V AC, 50 Hz
Virrankulutus	40 W (max), 34.9 W (input)
Maksimi ilmavirta	28.03 m³/min
Puhallinäänen tehotaso	61.0 dB(A)
Puhallinnopeusasetukset	L (matala), M (keski), H (korkea), Auto
Oskillaatio	Kyllä (päälle/pois)
Ajastin	30 min - 7,5 tuntia (30 min välein)
Tilat	Normaali, Luonto, Uni (yö)
Kallistustoiminto	6° tai 12° (manuaalinen kallistus)
Lämpötilansäätö	Säätää puhallinnopeutta Auto-tilassa (ei lämmitystä/jäähdytystä)
Kaukosäädin	Mukana 2 × AAA/LR03 paristoa
Näytön taustavalo	Voidaan sammuttaa/sytyttää (pidä toimintopainiketta 3 s)
Turvaominaisuudet	Automaattinen sammutus kaaduttaessa; älä käytä vedessä
Puhdistus	Irrota pistoke, pyyhi kostealla liinalla; imuroi ilmanottoaukko
Hävitys	Noudata paikallisia elektroniikkajätteen määräyksiä
Laatikon sisältö	Puhallin, jalusta, kaukosäädin, ruuvit, käyttöohje

Usein kysytyt kysymykset - X03D Cotech

Kuinka kokoan tornituulettimen?

Poista 4 ruuvia jalustasta, liu'uta kaksi jalustan osaa yhteen, pujota verkkojohto reiän läpi ja kiinnitä jalusta ruuveilla. Jalusta sopii vain yhdellä tavalla.

Kuinka käytän kaukosäädintä?

Aseta 2 x AAA-paristoa (mukana) takana olevaan lokeroon napaisuus huomioiden. Kaukosäädin voi käynnistää/sammuttaa puhaltimen, säätää nopeutta, asettaa ajastimen, vaihtaa tiloja ja ohjata oskillaatiota. Siinä ei ole lämpötilapainiketta; se on vain puhaltimen paneelissa.

Kuinka asetan ajastimen?

Paina ajastinpainiketta toistuvasti valitaksesi käyntiajan 30 minuutista 7 tuntiin 30 minuuttiin, 30 minuutin välein. Puhallin sammuu automaattisesti asetetun ajan jälkeen.

Mitä eri puhallintilat tekevät?

Normaalitila toimii vakionopeudella. Luontotila simuloi luonnon tuulta vaihtelemalla nopeutta kuvion mukaan. Unitila (yö) vähentää nopeutta asteittain tuntien aikana hiljaista käyttöä varten.

Kuinka lämpötilan asetus toimii?

Lämpötilan asetus toimii vain Auto-tilassa. Se säätää puhallinnopeutta ympäristön lämpötilan perusteella: jos tavoiteltava lämpötila on alle huoneenlämmön, puhallin nopeutuu; jos yli, se hidastuu. Puhallin ei lämmitä eikä jäähdytä.

Kuinka kallistan puhallinta?

Puhaltimessa on kaksi kallistusasetusta: 6 tai 12 astetta. Kallistaaksesi, nojaa puhallinta varovasti taaksepäin haluttuun kulmaan. Palauttaaksesi pystyasentoon, vedä sitä varovasti eteenpäin.

Kuinka sammutan näytön taustavalon?

Pidä tilanvalintapainiketta (painike 10) puhaltimessa tai kaukosäätimessä 3 sekuntia. Näyttö sammuu. Paina mitä tahansa painiketta kytkeäksesi sen takaisin päälle väliaikaisesti; pidä uudelleen painettuna pitääksesi sen pysyvästi päällä.

Kuinka puhdistan tornituulettimen?

Irrota puhallin aina pistorasiasta ennen puhdistusta. Pyyhi ulkopinta kevyesti kostealla liinalla ja miedolla pesuaineella. Älä käytä liuottimia. Imuroi takana oleva ilmanottoaukko säännöllisesti pölyn poistamiseksi.

Mitä teen, jos puhallin lakkaa toimimasta?

Tarkista ensin, että puhallin on kytketty pistorasiaan ja pistorasia toimii. Varmista, että kaukosäätimessä on uudet paristot. Jos se ei vieläkään toimi, ota yhteyttä asiakaspalveluun (katso käyttöohjeen takasivu). Älä yritä korjata itse.

Kuinka hävitän puhaltimen?

Noudata paikallisia elektroniikkajätteen määräyksiä. Älä hävitä sitä kotitalousjätteen mukana. Poista paristot kaukosäätimestä ennen hävittämistä ja kierrätä ne erikseen.

KÄYTTÖOHJE X03D Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Pylvästuuletin 100 cm

TUOTENRO 18-2861, 18-2862 MALLI X03D WHITE UK, X03D BLACK UK 36-5527, 36-5528 X03D WHITE, X03D BLACK

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Älä käytä pylvästuuletinta, jos sen virtajohto, pistoke tai jokin muu osa on vaurioitunut tai ei toimi normaalisti.
• Älä yritä itse korjata laitetta tai muokata sitä millään tavalla.
• Pylvästuuletin on tarkoitettu ainoastaan normaaliin yksityiskäyttöön kotona.
• Käytä tuuletinta ainoastaan sisätiloissa kuivassa ja puhtaassa ympäristössä. Älä sijoita pylvästuuletinta siten, että se voi pudota veteen tai muuhun nesteeseen.
• Irrota pistoke pistorasiasta, kun et käytä tuuletinta.
• Älä jätä lapsia ilman valvontaa pylvästuulettimen läheisyyteen.
• Älä altista pylvästuuletinta vedelle tai muille nesteille.
• Älä liitä virtaa laitteeseen ennen kuin olet asentanut sen käyttövalmiiksi. Pylvästuulettimen tulee olla pystyasennossa tai kallistettuna. Tuuletinta ei saa käyttää vaakatasossa.
• Varmista, että pylvästuulettimeen ei joudu vieraita esineitä.
• Älä sammuta pylvästuuletinta irrottamalla pistoketta pistorasiasta. Sammuta pylvästuuletin virtakytkimellä ja irrota sen jälkeen pistoke pistorasiasta.
• Varmista ennen ensimmäistä käyttökertaa, että pylvästuuletin on täysin koottu.
• Älä käytä pylvästuuletinta ympäristössä, jossa säilytetään räjähtäviä kaasuja tai aineita.
• Yli 8-vuotiaat lapset saavat käyttää laitetta, jos heitä on ohjeistettu sen turvallisesta käytöstä ja käytön mahdollisista vaaroista. Vain yli 8-vuotiaat lapset saavat puhdistaa laitteen aikuisen valvonnassa. Pidä laite ja sen virtajohto alle 8-vuotiaiden lasten ulottumattomissa.
• Henkilöt, joilla on fyysisiä tai psyykkisiä rajoitteita, tai henkilöt, joilla ei ole riittävästi turvallisuuteen vaikuttavia taitoja tai kokemusta, saavat käyttää laitetta, jos heitä on ohjeistettu sen turvallisesta käytöstä ja käytön mahdollisista vaaroista. Älä anna lasten leikkiä tuulettimella.

Asennus

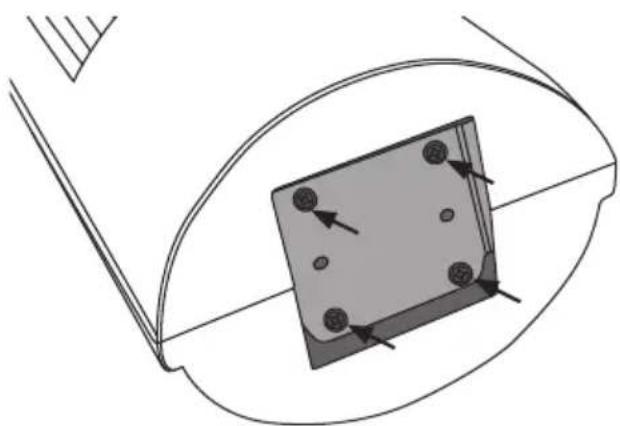

Irrota pylvästuulettimen pohjassa olevat neljä ruuvia jalan kiinnikkeestä.

Työnnä jalan kaksi osaa yhteen.

Pujota virtajohto jalan reiän läpi ja kiinnitä johto kaapelipidikkeeseen.

Kiinnitä jalka pylvästuulettimen neljällä ruuvilla. Jalka voidaan kiinnittää vain yhdellä tavalla siten, että reikä on linjassa virtajohdo kanssa tuulettimen takapuolella.

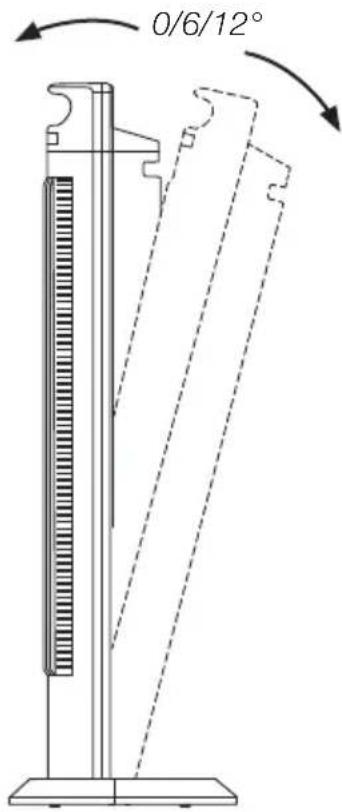

Pylvästuulettimen kallistaminen

Pylvästuuletinta voi kallistaa taaksepäin, jos ilmavirtaa halutaan suunnata eri paikkaan.

Kallistuksessa on kaksi tasoa: 6 ja 12 astetta.

Valitse kallistus kääntämällä tuuletinta varovasti taaksepäin. Palauta tuuletin alkuperäiseen asentoon kääntämällä sitä varovasti eteenpäin.

Painikkeet ja toiminnot

Kaukosäädin

Avaa kaukosäätimen takapuolella olevan paristolokeron kansi työntämällä sitä nuolen suuntaan, ja aseta lokeroon paristot (2 kpl AAA/LR03). Varmista paristolokeron pohjassa olevista merkinnöistä, että paristot tulevat oikein päin.

1. Päällä/pois päältä
2. Puhallusnopeuden valinta: AUTO - L (matala), M (keskitaso), H (korkea).
3. Pyörivän liikkeen käynnistys/sammutus.

4. Ajastimen asetus. Valitse päälläoloaika (30 minuuttia – 7,5 tuntia) 30 minuutin jaksoissa painamalla painiketta useita kertoja.

5. Toiminnonvalinta: Tasainen, luonnollinen ja yö.

Huom.! Kaukosäätimessä ei ole lämpötilanvalintapainiketta.

Ohjauspaneeli

1. Päälle/pois päältä, puhallusnopeuden valinta: AUTO - L (matala), M (keskitaso), H (korkea).

2. Lämpötilansäätö. Valitse sopiva lämpötila painamalla painiketta useita kertoja. Huom.! Pylvästuulettimessa ei ole jäähdytys- ja lämmitystoimintoa. Lämpötilansäätö vaikuttaa ainoastaan puhallusnopeuteen. Tämä koskee ainoastaan AUTO-

tilaa. Jos haluttu lämpötila esimerkiksi asetetaan alhaisemmaksi kuin huoneen lämpötila, puhaltimen nopeus kasvaa.

1. Pyörivän liikkeen käynnistys/sammutus.

2. Ajastimen asetus. Valitse päälläoloaika (30 minuuttia – 7,5 tuntia) 30 minuutin jaksoissa painamalla painiketta useita kertoja.

3. Toiminnonvalinta: Tasainen, luonnollinen ja yö.

Näytön valo

Näytön valo syttyy automaattisesti, kun tuuletin käynnistetään.

Sammuta näytön valo seuraavalla tavalla:

1. Paina tuulettimen (tai kaukosäätimen) toimintopainiketta (10) kolmen sekunnin ajan, kunnes näytön valo sammuu.
2. Voit sytyttää näytön valon kolmen minuutin ajaksi painamalla jotain tuulettimen tai kaukosäätimen painiketta.
3. Jos haluat, että näytön valo palaa jatkuvasti, paina toimintopainiketta (10) kolmen sekunnin ajan.
4. Jos irrotat muuntajan pistorasiasta, tuulettimen tehdasasetukset palautuvat, ja näytön valo palaa aina, kun tuuletin käynnistetään.

Tuulettimen toimintojen selitykset

Normaalitila

Näytöllä lukee esim.:

Luonnollinen tila

Näytöllä lukee esim.:

Luonnollisessa tilassa tuulettimen nopeus vaihtelee viiden sekunnin välein kiinteän ohjelman mukaan riippuen puhallusnopeudesta. Puhaltimessa on seuraavat tehot: Sammutettu, matala, keskitaso ja korkea.

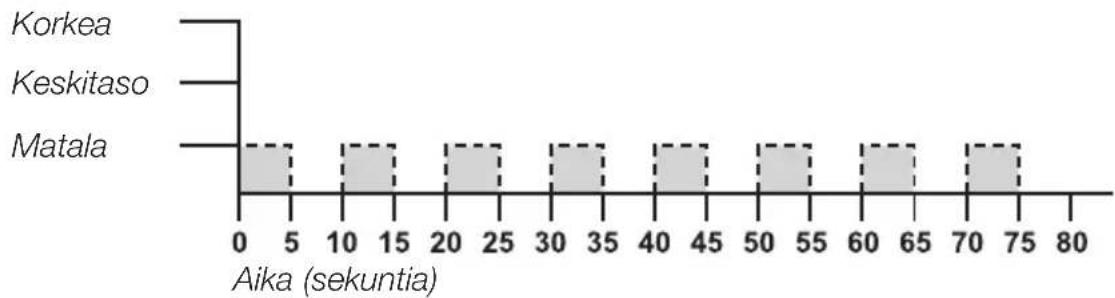

Jos valitset matalan (L) tehon, puhaltimen nopeus vaihtelee alla olevan diagrammin mukaan.

Jos valitset keskitehon (M), puhaltimen nopeus vaihtelee alla olevan diagrammin mukaan.

Jos valitset korkean (H) tehon, puhaltimen nopeus vaihtelee alla olevan diagrammin mukaan.

Näytöllä lukee esim.:

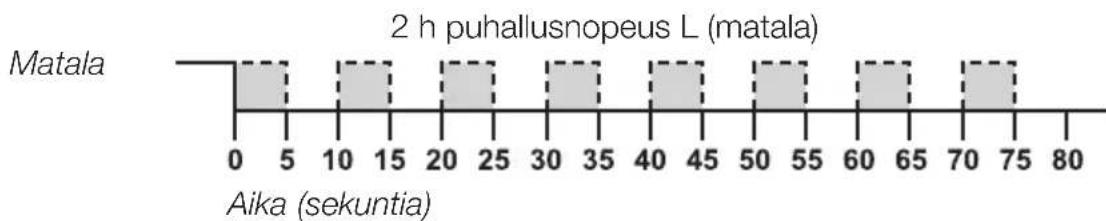

Yötilassa tuuletin käy muuten kuten luonnontilassa, mutta se alentaa puhallusnopeutta asteittain yhden tunnin välein.

Suuri puhallusnopeus

1. Jos valitset yötilan ja puhallusnopeudeksi suuren, ajastimella tulee valita, kuinka pitkään tuuletin on käynnissä, ennen kuin se sammuu. Jos tuuletin on päällä neljä tuntia, puhallin käynnistyy luonnontilassa, ja se käy suurella nopeudella yhden tunnin.

1. Sen jälkeen tuuletin käy keskiteholla yhden tunnin.

1. Tämän jälkeen tuuletin käy alhaisella nopeudella kaksi tuntia. Tämän jälkeen tuuletin sammuu. Tuulettimen voi myös sammuttaa manuaalisesti ennen kuin se sammuu automaattisesti.

Keskiteho

Jos valitset yötilan ja puhallusnopeudeksi keskitehon, tuuletin käy keskiteholla yhden tunnin, minkä jälkeen se käy alhaisella nopeudella kolme tuntia, minkä jälkeen tuuletin sammuu. Tuulettimen voi myös sammuttaa manuaalisesti ennen kuin se sammu automaattisesti.

Alhainen puhallusnopeus

Jos valitset yötilan ja puhallusnopeudeksi alhaisen tehon, tuuletin käy alhaisella teholla neljä tuntia, minkä jälkeen se sammuu. Tuulettimen voi myös sammuttaa manuaalisesti ennen kuin se sammuu automaattisesti.

Ota huomioon, että käyntiaika tulee asettaa ajastimella.

Puhdistaminen ja huolto

• Irrota pistoke pistorasiasta ennen pylvästuulettimen puhdistamista.
• Puhdista pylvästuuletin ulkopuolelta kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta. Älä käytä liuotusaineita tai syövyttäviä kemikaaleja.
• Sammuta pylvästuuletin, irrota pistoke pistorasiasta ja imuroi tuulettimen takana oleva ritilä (ilman sisääntulo) tasaisin väliajoin.
• Jos pylvästuuletinta ei käytetä pitkään aikaan, irrota pistoke pistorasiasta ja säilytä pylvästuuletinta kuivassa ja pölyttömässä paikassa.

Kierrättäminen

Kierrätä pylvästuuletin asianmukaisesti, kun poistat sen käytöstä.

Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

Tekniset tiedot

Sähköverkkoliitäntä 230 V AC, 50 Hz

Teho 40 W

Korkeus 100 cm

Paino 4,5 kg

Kaukosäätimen paristot 2 kpl AAA/LR03

Kuvaus Symboli Arvo Yksikkö
Tuulettimen enimmäisilmavirta F 28,03 m3/min
Tuulettimen ottoteho P	34,9	W
Käyttöarvo	SV	0,803 (m3/min)/W
Tehonkulutus valmiustilassa P	SB	0,368 W
Tuulettimen äänitehotaso LwA	61,0	dB(A)
Suurin ilman nopeus	c 2,705 m/s
Käyttöarvon mittausstandardi	IEC 60879:1986 (corr.1992)
