X03D - Fläkt Cotech - Gratis bruksanvisning och manual

Produkttyp	Tornfläkt
Modell	X03D
Märke	Cotech
Höjd	100 cm
Vikt	4,5 kg
Strömförsörjning	230 V AC, 50 Hz
Effektförbrukning	40 W (max), 34,9 W (inmatning)
Maximalt luftflöde	28,03 m³/min
Fläktens ljudeffektnivå	61,0 dB(A)
Fläkthastighetsinställningar	L (låg), M (medel), H (hög), Auto
Oscillation	Ja (på/av)
Timer	30 min till 7,5 tim (30 min intervall)
Lägen	Normal, Natur, Sömn (natt)
Lutningsfunktion	6° eller 12° (manuell lutning)
Temperaturreglering	Justerar fläkthastigheten i autoläge (ingen uppvärmning/nedkylning)
Fjärrkontroll	Ingår med 2 × AAA/LR03-batterier
Bakgrundsbelysning display	Kan stängas av/på (håll funktionsknappen 3 sek)
Säkerhetsfunktioner	Automatisk avstängning vid tippning; använd inte i vatten
Rengöring	Dra ur kontakten, torka av med fuktig trasa; dammsug insugsgaller
Avfallshantering	Följ lokala regler för elektroniskt avfall
Ingår i förpackningen	Fläkt, bas, fjärrkontroll, skruvar, manual

Vanliga frågor - X03D Cotech

Hur monterar jag tornfläkten?

Ta bort 4 skruvar från basen, skjut ihop de två basdelarna, för nätsladden genom hålet och fäst sedan basen med skruvarna. Basen passar bara på ett sätt.

Hur använder jag fjärrkontrollen?

Sätt i 2 x AAA-batterier (medföljer) i facket på baksidan, observera polariteten. Fjärrkontrollen kan slå på/av fläkten, justera hastighet, ställa in timer, byta lägen och styra oscillation. Den har ingen temperaturknapp; det finns bara på fläktpanelen.

Hur ställer jag in timern?

Tryck på timer-knappen upprepade gånger för att välja drifttid från 30 minuter upp till 7 timmar 30 minuter, i 30-minutersintervall. Fläkten stängs automatiskt av efter den inställda tiden.

Vad gör de olika fläktlägena?

Normalläget körs med konstant hastighet. Naturläget simulerar naturlig bris genom att variera hastigheten i ett mönster. Sömnläget (natt) minskar hastigheten gradvis under flera timmar för tyst drift.

Hur fungerar temperaturinställningen?

Temperaturinställningen fungerar endast i autoläge. Den justerar fläkthastigheten baserat på omgivningstemperaturen: om måltemperaturen är lägre än rumstemperaturen ökar fläkten hastigheten; om den är högre minskar den. Fläkten värmer eller kyler inte.

Hur lutar jag fläkten?

Fläkten har två lutningsinställningar: 6 eller 12 grader. För att luta, luta försiktigt fläkten bakåt till önskad vinkel. För att återgå till upprätt läge, dra den försiktigt framåt.

Hur stänger jag av bakgrundsbelysningen?

Håll ned lägesväljarknappen (knapp 10) på fläkten eller fjärrkontrollen i 3 sekunder. Displayen släcks. Tryck på valfri knapp för att tillfälligt tända den; håll ned igen för att hålla den permanent tänd.

Hur rengör jag tornfläkten?

Dra alltid ur stickkontakten före rengöring. Torka av utsidan med en lätt fuktad trasa och milt rengöringsmedel. Använd inte lösningsmedel. Dammsug intagsgallret på baksidan regelbundet för att ta bort damm.

Vad ska jag göra om fläkten slutar fungera?

Kontrollera först att fläkten är inkopplad och att eluttaget fungerar. Se till att fjärrkontrollen har nya batterier. Om den fortfarande inte fungerar, kontakta kundservice (se baksidan av manualen). Försök inte reparera själv.

Hur gör jag mig av med fläkten?

Följ lokala regler för elektroniskt avfall. Kasta den inte med hushållsavfall. Ta ur batterierna ur fjärrkontrollen före avfallshantering och återvinn dem separat.

BRUKSANVISNING X03D Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

• Använd aldrig pelarfläkten om sladden, stickproppen eller någon annan del är skadad eller inte fungerar normalt.
• Försök aldrig reparera eller modifiera pelarfläkten på något sätt.
• Pelarfläkten är endast avsedd för normalt bruk i hemmet.
• Pelarfläkten får endast användas inomhus i torra och rena miljöer. Placera aldrig pelarfläkten på sådant sätt att den kan falla ned i vatten eller andra vätskor.
• Dra alltid ut stickproppen ur vägguttaget när pelarfläkten inte används.
• Lämna aldrig barn utan tillsyn när de vistas i pelarfläktens närhet.
• Utsätt aldrig pelarfläkten för vatten eller andra vätskor.
• Anslut inte pelarfläkten till elnätet innan den är helt monterad och klar. Pelarfläkten måste stå i upprätt eller tiltat läge, den får inte användas liggande.
• Se till att främmande föremål inte kommer in i pelarfläkten.
• Stäng aldrig av pelarfläkten genom att dra ut stickproppen ur vägguttaget. Stäng av med strömbrytaren och dra därefter ut stickproppen ur vägguttaget.
• Försäkra dig om att pelarfläkten är helt färdigmonterad innan den används första gången.
• Använd aldrig pelarfläkten i miljöer där explosiva gaser eller ämnen förvaras.
• Pelarfläkten får användas av barn från 8 år om de har fått instruktioner om hur den på ett säkert sätt ska användas och förstår faror och risker som kan uppkomma. Rengöring och skötsel får utföras av barn från 8 år i vuxens närvaro. Håll pelarfläkten och dess nätkabel utom räckhåll för barn under 8 år.
• Pelarfläkten får användas av personer med någon form av funktionsnedsättning, brist på erfarenhet eller kunskap som skulle kunna äventyra säkerheten, om de har fått instruktioner om hur pelarfläkten på ett säkert sätt ska användas och förstår faror och risker som kan uppkomma. Låt aldrig barn leka med pelarfläkten.

Montering

Skruva ur de 4 skruvarna ur fotens fäste i botten på pelarfläkten.

Skjut ihop fotens 2 delar.

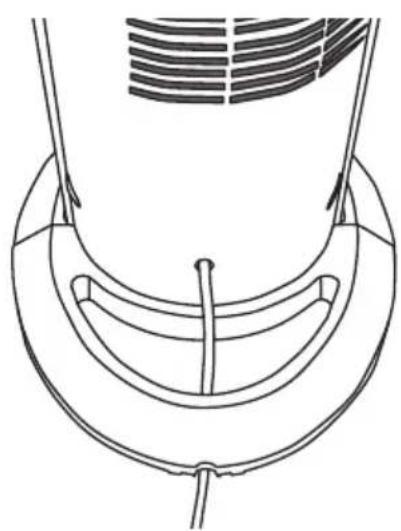

Dra nätkabeln genom hålet i foten och fäst kabeln i kabelhållaren.

Fäst foten på pelarfläkten med de 4 skruvarna. Den passar bara på ett sätt, med hålet i linje med nätkabeln på fläktens baksida.

Tiltfunktion

Du kan luta pelarfläkten bakåt för att vid behov styra luftströmmen. Välj mellan 2 lägen: 6 eller 12 graders lutning.

Tryck försiktigt fläkten bakåt för att välja läge. Dra försiktigt tillbaka fläkten för att få den att återgå till upprätt läge.

Knappar och funktioner

Fjärrkontroll

Öppna batteriluckan på fjärrkontrollens baksida genom att skjuta den i pilens riktning och sätt i batterier (2 x AAA/LR03). Se märkningen i botten på batterihållaren så att polariteten blir rätt.

1. På/av.
2. Val av fläkthastighet: AUTO – L (låg), M (medel), H (hög).
3. Svepande rörelse på/av.

4. Inställning av timer. Bestäm hur länge fläkten ska vara påslagen för att sedan automatiskt stängas av. Tryck upprepade gånger för att välja gångtid (från 30 min till 7 tim och 30 min) i steg om 30 min.

5. Val av funktion: normal, natur eller natt.

Obs! Fjärrkontrollen saknar manöverpanelens knapp för temperaturinställning.

Manöverpanel

1. På/av, val av fläkthastighet: AUTO – L (låg), M (medel), H (hög).
2. Temperaturinställning. Tryck upprepade gånger för att ställa in önskad temperatur. Obs! Fläkten har ingen kylnings- eller uppvärmningsfunktion. Inställning av temperatur påverkar enbart fläkt-hastigheten. Gäller endast AUTO-läge. Om den önskade temperaturen ställs lägre än rumstemperaturen ökar fläkthastigheten etc.
3. Svepande rörelse på/av.
4. Inställning av timer. Bestäm hur länge fläkten ska vara påslagen för att sedan automatiskt stängas av. Tryck upprepade gånger för att välja gångtid (från 30 min till 7 tim och 30 min) i steg om 30 min.
5. Val av funktion: normal, natur eller natt.

Displaybelysning

När fläkten slås på tänds displaybelysningen automatiskt och förblir tänd.

Om du vill släcka den, gör så här:

1. Håll in knappen för val av funktion (10) på fläkten (eller på fjärrkontrollen) i 3 sek tills displayen släcks.
2. Om du sedan trycker in någon knapp (på fläkten eller på fjärrkontrollen) tänds belysningen igen och lyser i ca 3 min för att sedan släckas.
3. Om du åter vill slå på belysningen så att den är tänd hela tiden, håll in knappen för val av funktion (10) i 3 sek.
4. Om du drar ut nätkabeln ur vägguttaget så att fläkten blir strömlös återgår den till fabriksinställningen så att belysningen alltid är på när fläkten slås på.

Förklaring av fläktens olika funktionslägen

Normalläge

Displayen visar t.ex.:

Naturläge

Displayen visar t.ex.:

I naturläge varieras fläkthastigheten med 5 sek-intervall utifrån ett fast mönster, beroende på vilken fläkthastighet som valts. Fläkten växlar mellan: avstängd, låg, medium och hög.

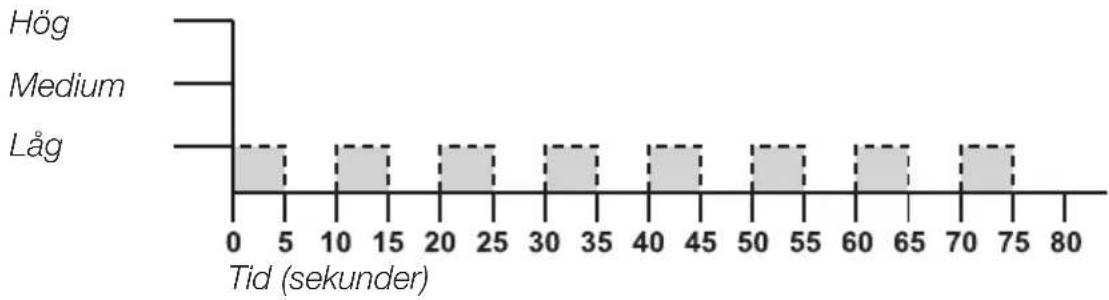

Om fläkthastighet L (låg) valts varieras fläkthastigheten enligt diagrammet nedan.

Om fläkthastighet M (medel) valts varieras fläkthastigheten enligt diagrammet nedan.

Om fläkthastighet H (hög) valts varieras fläkthastigheten enligt diagrammet nedan.

Nattläge

Displayen visar t.ex.:

När man väljer nattläget kommer fläkten att gå efter samma mönster som i naturläget men med den skillnaden att den kommer att sänka fläkthastigheten successivt med 1 tim mellanrum.

1. Om man väljer nattläge och fläkthastighet hög, måste man även ställa in timern på hur länge man vill att den ska gå innan fläkten stänger av sig. Låt säga att fläkten ska gå i 4 tim, då startar fläkten i naturlägesdiagrammet för hög fläkthastighet i 1 tim.

1. Sedan går fläkten efter diagrammet för medelhög fläkthastighet i 1 tim.

1. De sista 2 tim går fläkten efter diagrammet för låg fläkthastighet. Fläkten stänger av sig efter de 4 tim marna. Fläkten kan stängas av manuellt innan den stänger av sig automatiskt.

Medelhög fläkthastighet

Väljer man istället att börja nattläget på medelhög fläkthastighet så går den efter diagrammet för medelhög fläkthastighet i 1 tim och sedan efter diagrammet för låg fläkthastighet i 3 tim innan den stänger av sig efter 4 tim. Fläkten kan stängas av manuellt innan den stänger av sig automatiskt.

Låg fläkthastighet

Väljer man istället att börja nattläget på låg fläkthastighet går den efter diagrammet för låg fläkthastighet i 4 tim innan den stänger av sig efter 4 tim. Fläkten kan stängas av manuellt innan den stänger av sig automatiskt.

Observera att man måste ställa in timern på hur länge man vill att den ska gå.

Skötsel och underhåll

• Dra ut stickproppen ur vägguttaget innan rengöring påbörjas.
• Rengör fläkten utvändigt med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Stäng av fläkten, dra ut stickproppen ur vägguttaget och dammsug gallret på fläktens baksida (luftintag) med jämna mellanrum.
• Om fläkten inte ska användas under en längre period, dra ut stickproppen ur vägguttaget och förvara fläkten på en torr och dammfri plats.

Avfallshantering

När du ska göra dig av med pelarfläkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Nätanslutning 230 V AC, 50 Hz

Effekt 40 W

Höjd 100 cm

Vikt 4,5 kg

Batterier fjärrkontroll 2 × AAA/LR03

Beskrivning Symbol Värde Enhet
Fläktens högsta flödeshastighet F 28,03 m3/min
Fläktens ineffekt P 34,9 W
Driftsvärde	SV	0,803 (m3/min)/W
Effektförbrukning i standbyläge	PSB	0,368 W
Fläktens ljudeffektnivå	LwA	61,0	dB(A)
Maximal lufthastighet	c 2,705 meter/sek
Standard som använts förmätning av driftsvärde	IEC 60879:1986 (corr.1992)

Tårnvifte 100 cm

ART.NR. 18-2861, 18-2862 MODEL X03D WHITE UK, X03D BLACK UK 36-5527, 36-5528 X03D WHITE, X03D BLACK

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data.
