KÄYTTÖOHJE RT150/1 Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Varoitus! Välttääksesi tulipalot, sähköiskut ja loukkaantumiset noudata aina seuraavia ohjeita, kun käytät sähkökäyttöisiä käsityökaluja. Poista aina pistoke pistorasiasta ennen koneen huoltoa ja säätöä.

1. Turvallisuus

Yleisiä turvallisuusohjeita turvallisuuden takaamiseksi

• Pidä työtilat siisteinä. Täynnä tavaraa olevat työtasot lisäävät huomattavasti onnettomuusriskiä.
• Älä käytä konetta vaarallisessa ympäristössä. Sähkökäyttöisiä koneita ei saa käyttää kosteissa ja märissä tiloissa eikä sateella. Huolehdi työpisteen riittävästä valaistuksesta. Huolehdi myös pölynpoistosta. Älä käytä sähkökäyttöisiä työkaluja paikoissa, joissa on tulipalon tai räjähdyksen vaara!
• Vältä sähköiskuja! Vältä kontaktia maadoitettuihin esineisiin, kuten vesijohtoihin, lämpöpattereihin, lieteen ym. työskennellessäsi sähkötyökalulla.
• Pidä lapset ja vierailijat loitolla. Heidän tulee olla riittävän kaukana työpisteestä.
  • Säilytä laite poissa lasten ulottuvilta.
• Älä pakota konetta. Anna koneen työskennellä puolestasi oikealla nopeudella.
• Käytä oikeita työkaluja. Älä pakota konetta tai lisälaitetta työtehtävään, johon laite ei sovellu.
• Käytä tarkoituksenmukaisia vaatteita. Älä käytä löysiä vaatteita, käsineitä, kaulaketjuja, sormuksia, rannerengasta tai muita koruja, jotka voivat tarttua liikkuviin osiin. Liukuestekengät lisäävät turvallisuutta. Pitkät hiukset tulee suojata hiusverkolla tai vastaavalla.
• Käytä aina suojalaseja. Käytä aina suojalaseja, tavalliset silmälasit eivät anna riittävää suojaa! Käytä myös hengityssuojainta tai suojanaamaria pölyävissä töissä.
• Käytä pölynpoistoa. Käytä pölynpoistoa pölyn ja lastujen imemiseen, mikäli laitteessa on tämä toiminto. Varmista, että pölynpoistolaitteita käytetään oikein ja että ne tyhjennetään riittävän usein.
• Käsittele sähköjohtoa varoen. Älä kanna konetta johdosta. Kun irrotat pistokkeen, vedä pistokkeesta, älä johdosta. Johtoa ei saa altistaa kuumuudelle, öljylle tai teräville esineille.
• Kiinnitä työstettävä materiaali kunnolla. Käytä esim. ruuvipuristinta, mikäli mahdollista. Näin kätesi jäävät vapaiksi, ja voit työskennellä molemmin käsin. Tämä on turvallisempaa kuin työkappaleesta kiinni pitäminen toisella kädellä.
• Älä kurota liian kauas. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa.
• Pidä työvälineet kunnossa. Varmista työvälineiden puhtaus ja terien terävyys. Näin työskentely on turvallisempaa ja tehokkaampaa sekä lopputulos parempi. Noudata voiteluohjeita ja varusteiden vaihtamisesta annettuja ohjeita. Tarkista virtajohto säännöllisesti. Anna sähkömiehen vaihtaa vioittunut virtajohto. Tarkista johdot säännöllisesti ja varmista että ne ovat kunnossa. Varmista, että työkalun kahvat, säätimet ym. ovat puhtaita, ja että niissä ei ole öljyä ym.
• Katkaise virta. Irrota pistoke ja paina hätäkatkaisinta ennen huoltoa ja tarvikkeiden, kuten höylän terien, poranterien, hiomanauhojen ja terien, vaihtoa.
• Poista kaikki avaimet ja työkalut. Ota tavaksesi poistaa ne koneesta ennen virran kytkemistä.
• Vältä tahatonta käynnistystä. Konetta kannettaessa sormi ei saa olla virtakytkimellä/liipaisimella johdon ollessa seinässä. Kun pistoke liitetään pistorasiaan, tulee virtakytkimen olla OFF-asennossa.
• Käytä oikeanlaisia jatkojohtoja. Käytä ulkona ainoastaan ulkokäyttöön tarkoitettuja jatkojohtoja. Jatkojohdon johtimen pinta-alan tulee olla riittävä. Kierrä koko johto auki.

• Käytä tervettä järkeä ja ole varovainen. Suunnittele työvaiheet etukäteen, niin työ sujuu turvallisemmin! Älä käytä laitetta väsyneenä, lääkkeiden vaikutuksen alaisena jne.

• Varmista, että kaikki osat ovat kunnossa! Varmista ennen koneen käynnistämistä, että kaikki suojat ja muut osat ovat kunnossa ja toimivat moitteettomasti. Huolehdi siitä, että liikkuvat osat liikkuvat vapaasti ja että ne on suunnattu oikein, eivätkä jää kiinni. Tarkista myös, ettei koneessa ole muita vikoja tai työskentelyyn vaikuttavia seikkoja. Ainoastaan ammattilainen saa vaihtaa tai korjata vioittuneet suojat ja muut osat. Johdot ja virtakytkimet tulee vaihdattaa valtuutetulla henkilöllä. Älä käytä työkalua, mikäli et voi käynnistää ja sammuttaa sitä turvallisesti.

• Käytä vain suositeltuja lisälaitteita. Muiden kuin suositeltujen lisälaitteiden käyttö saattaa johtaa onnettomuuksiin tai henkilövahinkoihin.
• Korjauksen saa suorittaa ainoastaan ammattihenkilö. Laite on voimassa olevien turvallisuusvaatimusten mukainen. Laitteen saa korjata vain ammattilainen. Korjauksessa tulee turvallisuussyistä käyttää ainoastaan alkuperäisosia. Muuten työkalu voi aiheuttaa onnettomuuksia ja henkilövahinkoja.
• Sähkötyökalut tulee turvallisuussyistä liittää vikavirtasuojakytkimen (PRCD) kautta.

Tuotteeseen ei saa tehdä muutoksia, eikä sitä saa käyttää muihin, kuin sille tarkoitettuihin työtehtäviin. Varmista säännöllisesti, että ruuvit ja mutterit ovat kireällä.

Tuotteen merkinnät ja turvallisuussymbolit

Käytä aina visiiriä tai suojalaseja.

Pidä kädet poissa liikkuvista osista.

Lue koko käyttöohje huolellisesti.

Käytä aina kuulosuojaimia.

Käsiyläjyrsinten ja jyrsinpöydän turvallisuusohjeita

• Lue käsiyläjyrsimen käyttöohje, ennen kuin asennat sen jyrsinpöydälle. Varmista ennen käynnistystä, että laite on oikein asennettu ja että terä pyörii vapaasti.
• Poista aina pistoke pistorasiasta ennen käsiyläjyrsimen tai muiden tarvikkeiden asentamista jyrsinpöytään.
• Liitä sähköjohto hätäkatkaisijan pistorasiaan ja käsiyläjyrsimen pistoke hätäkatkaisijan alla olevaan pistorasiaan. Älä liitä käsiyläjyrsintä suoraan jatkojohtoon, tällöin hätäkatkaisin/nollalaukaisu eivät toimi!
• Älä pidä käsiäsi liikkuvien osien lähellä.
• Älä käytä löysiä vaatteita, hanskoja, sormuksia, rannerengasta tai muita koruja, jotka voivat tarttua liikkuviin osiin.
• Kiinnitä materiaali kunnolla puristimilla tms. ennen käsiyläjyrsimen käynnistämistä.
• Pidä käsiyläjyrsimestä tukevasti kiinni molemmin käsin ja syötä materiaalia terän pyörimissuunnan vastaisesti.
• Älä koske jyrsimeen heti jyrsimisen jälkeen. Työkalut kuumenevat hyvin paljon käytössä.
• Varmista, että jyrsin on pysähtynyt kokonaan, ennen kuin lukitset karalukon.
• Älä purista käsiyläjyrsintä. Älä syötä liikaa. Anna koneen pyöriä sopivalla kierrosluvulla ilman pakottamista. Liian suuri syöttönopeus saattaa aiheuttaa polttojälkiä puuhun.
• Käytä aina suojalaseja tai visiiriä. Käsiyläjyrsimestä voi lentää purua ja lastuja, ja ne voivat aiheuttaa pysyviä silmävaurioita.
• Käytä aina kuulosuojaimia käyttäessäsi käsiyläjyrsintä, muuten kuulosi voi heikentyä pysyvästi.
• Kiinnitä jyrsinpöytä tasaiselle alustalle sopivalle työkorkeudelle.
• Käytä aina ylimääräisiä tukia (rullatuki, pukki ym.) kun työstät pitkiä kappaleita, muuten jyrsinpöytä saattaa kaatua.
• Käytä työnnintä suojaamaan käsiäsi, kun työskentelet pienten kappaleiden kanssa.
• Pöly ja puru ovat palonarkoja ja terveydelle haitallisia, puhdista työtilat pölynimurilla tai pölynpoistolla töiden päätyttyä.
• Kutterisuojan takapuolella on pölynpoistoliitäntä.
• Pidä jyrsinterät aina terävinä, hävitä vioittuneet ja tärisevät terät.
• Estä jyrsimen putoaminen ja pidä kiinni käsiyläjyrsimestä jyrsinpöydän alla, kun kiinnität jyrsintä tai muutat jyrsintäsyvyyttä.
• Varoitus! Varmista aina ennen työn aloittamista, että käsiyläjyrsin on sammutettu ja että pistoke on irrotettu, kokeile, että kutterisuoja ei estä jyrsintyökalua ja työkappaletta. Kokeile työtehtävää sammutetulla käsiyläjyrsimellä ennen varsinaisen jyrsinnän aloittamista.
• Varoitus! Älä poistu työpisteeltä, ennen kuin laite on lakannut pyörimästä. Sammuta jyrsin ja irrota pistoke kun aiot poistua käsiyläjyrsimen luota.

2. Osien nimitykset

1. Jyrsinpöytä
2. Pöydän pidennin (2 kpl): antaa tukea pitkien kappaleiden kanssa työskenneltäessä
3. Jalka (4 kpl)
   4, 5, 6, 7 ja 8. Pöydän sisäke (5 kpl) jyrsinpöydän karan lukkoon. Käytä sisäkettä, jonka reikä on lähinnä jyrsinterän halkaisijaa, mutta suurempi. Näin ohjataan poistoimun ilmavirta mahdollisimman tehokkaasti.
4. Kiinnitin (4 kpl)
5. Yhdistelmävirtakytkin: virtakytkin, nollalaukaisu
6. Vaste: säädettävissä eri työkappaleille
7. Säädettävä vaste osalle 11
8. Teräsuojus: läpinäkyvä suojus jyrsinnän seuraamiseen
9. Jousi
10. Aluslaatta
11. Ruuvi
12. Suojan sakaramutteri (pieni)
13. Sakaramutteri (2 kpl, iso)
14. Liitin pölynpoistoliitäntään
15. Jiiriohjaimen luisti
16. Jiiriohjain
17. Sakaramutteri (pieni)
18. Mutteri (M5)
19. Pölynpoistoliitäntä
20. Ruuvi (M5)
21. Aluslaatta
22. Käsiyläjyrsimen kiinnitysruuvi (M5)
23. Aluslaatta
24. Vasteen ruuvi (M6×40, 2 kpl)
25. Jiiriohjaimen ruuvi
26. Vasteen ruuvi (M6×25)
27. Aluslaatta
28. Siipimutteri
29. Aluslaatta
30. Lukkopultti M6×40
31. Joustava ohjain (3 kpl): säädettävissä pitämään työkappale kiinni pöydässä/vasteessa
32. Sakaramutteri
33. Aluslaatta
34. Ruuvi (M6×30)

Huom.! Varmista ennen asentamisen aloittamista, että pakkauksessa on kaikki osat.

Vaihe 1. Jalkojen ja pöydän pidentimien asentaminen

1. Aseta jyrsinpöytä (1) tasolle, pöydälle tms. alapuoli ylöspäin. Ruuvaa jalat (3) kiinni jyrsinpöydän sisäpuolelle ja pöydän pidentimet (2) jyrsinpöydän ulkopuolelle. Käytä ruuveja (26) ja muttereita (24).

1. Käännä jyrsinpöytä (1) ja aseta viivain tai vastaava jyrsinpöydän ja pöydän pidentimien päälle (2). Säädä pöydän pidentimet samalle tasolle jyrsinpöydän kanssa.

Vaihe 2. Virtakytkimen asentaminen

Kiinnitä virtakytkin (10) ruuvilla (26) ja mutterilla (24).

Vaihe 3. Käsiyläjyrsimen asentaminen jyrsinpöydän alle

1. Lue käsiyläjyrsimen käyttöohje ennen sen asentamista.
2. Asenna neljä kiinnitysruuvia (29) yläpuolelta jyrsinpöydän läpi ja ruuvaa muttereita (24) kiinni muutama kierros niin, että ruuvit pysyvät kiinni jyrsinpöytää käännettäessä.

1. Käännä jyrsinpöytä ja laske se alas.
2. Puhdista käsiyläjyrsimen pohjalevy ja aseta se jyrsinpöydän alapuolelle. Jyrsinpöydän alapuolella on pyöreä merkintä, joka helpottaa käsiyläjyrsimen keskittämistä.
3. Ruuvaa mutterit (24) väliaikaisesti pois kiinnitysruuveista.
4. Asenna kiinnittimet (9) kiinnitysruuveihin (29) ja asenna aluslaatat (34) ja mutterit (24).
5. Kiinnittimissä (9) on eripituiset jalat X ja Y. Käännä kiinnittimet niin, että käsiyläjyrsin on mahdollisimman tukevasti paikoillaan. Kiristä mutterit (24).
6. Varmista, että jyrsinterän voi asentaa jyrsinistukkaan ja että käsiyläjyrsimen syvyydensäätö toimii moitteettomasti.

Varoitus! Varmista aina ennen käyttöä, että käsiyläjyrsin on kunnolla kiinni ja että kiinnitysosat ovat kiinni. Koneen tärinä voi avata ruuveja/muttereita.

Vaihe 4. Pöydän sisäkkeen asentaminen

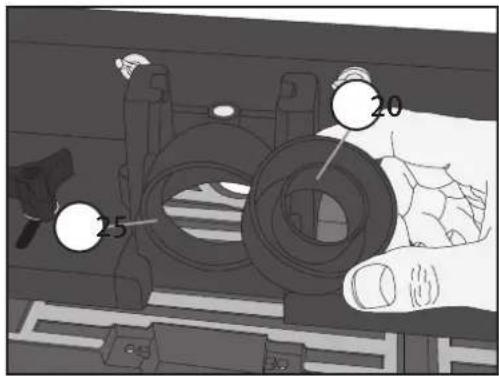

Pöydän sisäke (8) (5 kpl) jyrsinpöydän karan aukkoon: Käytä sisä-kettä, jonka reikä on lähinnä jyrsinterän halkaisijaa, mutta suurempi. Näin ohjataan poistoimun ilmavirta mahdollisimman tehokkaasti.

• Käytä halkaisijaltaan 13 mm:n sisäkettä terille, joiden halkaisija on maks. 10 mm.
• Käytä halkaisijaltaan 20 mm:n sisäkettä terille, joiden halkaisija on 10–16 mm.
• Käytä halkaisijaltaan 25 mm:n sisäkettä terille, joiden halkaisija on 16–22 mm.
• Käytä halkaisijaltaan 32 mm:n sisäkettä terille, joiden halkaisija on 22–28 mm.
• Käytä halkaisijaltaan 38 mm:n sisäkettä terille, joiden halkaisija on 28–35 mm.
• Älä käytä sisäkettä terille, joiden halkaisija on 35–41 mm.

Vaihe 5. Vasteen ja säädettävän vasteen asentaminen

1. Vie säädettävä vaste (12) kiinteän vasteen (11) sisään.
2. Paina ruuvi (33) ylös kiinteän vasteen (11) ja säädettävän vasteen (12) läpi, asenna aluslaatta (30) ja sakaramutteri (17).

1. Paina kaksi asennusruuvia (31) alapuolelta ylös jyrsinpöydän läpi.
2. Aseta vasteet (11 ja 12) niin, että ruuvit (31) sopivat jyrsinpöydän (1) uriin. Asenna aluslaatat (30) ja sakaramutteri (18).
3. Varmista, että liikkuva teräsuojus (13) toimii hyvin. Sen tulee palata takaisin alkuasentoon, kun päästät siitä irti.

Vaihe 6. Joustavien ohjainten asentaminen

Joustavat ohjaimet (38) pitävät työstettävän materiaalin pöytää/vastetta vasten. Oikein asennettuina ja säädet-tyinä ne estävät/vähentävät riskiä, että työkappale lentää taaksepäin. Sijoita ohjaimet (38) suojan (11) tai jyrsinpöydän (1) päälle.

• Asentaminen vasteeseen: Kiinnitä ohjaimet (38) vasteeseen lukkopultilla (37), aluslevyllä (36) ja siipimutterilla (35).
• Asentaminen jyrsinpöytään: Kiinnitä ohjain (38) jyrsinpöytään ruuvilla (41), aluslevyllä (40) ja sakaramutterilla (39). Aseta kaksi L-muotoista muovitiivistettä kiinnityspultteihin jyrsinpöydän uriin. Tiivisteet tukevat joustavaa ohjainta.

Huom.! Joustava ohjain (38) asennetaan samansuuntaisesti kuin materiaalia jyrsitään. Ohjaimissa on nuolimerkinnät, joiden tulee osoittaa syöttösuuntaan.

Vaihe 7. Jyrsinpöydän asentaminen alustaan ja saaminen käyttövalmiuteen

1. Jyrsinpöydän liukumisen tai kaatumisen estämiseksi se tulee kiinnittää tasoon, pöytään tai muuhun vastaavaan. Jaloissa on kaksi kiinnitysreikää. Ruuvaa jalat kiinni alustan läpi.

2. Liitä käsiyläjysimen pistoke virtakytkimen alapuolella olevaan pistorasiaan. Huom.! ÄLÄ liitä käsiyläjysimen pistoketta suoraan seinäpistorasiaan, tällöin nollalaukaisu ei toimi. On tärkeää, turvatoiminto on käytössä! Varmista, ettei karan lähellä ole sähköjohtoja, jotka saattavat juuttua tai vioittua terän pyöriessä.

3. Liitä pölynpoisto suojan takapuolella olevaan liitäntään (25). Liitännässä on ulkokierteinen liitin (∅ 65 mm) pölynpoistolle. Pölynimuria käytettäessä käytä sisäkierteistä liitintä (20), ∅ 30 mm.

Varoitus! Kytke jyrsinpöydän pistoke seinään vasta, kun alat käyttämään jyrsinpöytää.

4. Käyttö

4.1 Virtakytkin, toiminnot

Virtakytkimessä on seuraavat toiminnot:

Käynnistys ja pysäytys

Käynnistä käsiyläjyrsin painamalla vihreää painiketta [1] ja sammuta jyrsin painamalla punaista painiketta [0] (käsiyläjyrsimen virtakytkimen tulee olla "ON"-asennossa, jotta jyrsinpöydän virtakytkimen käynnistys ja sammutus toimisi).

Hätäkatkaisu

Punainen painike [0] toimii hätäpysäyttimenä. Jos painat virtakytkintä nopeasti, liitetty kone sammuu.

Nollalaukaisu

Nollalaukaisu on ylimääräinen suoja, joka estää konetta käynnistymästä automaattisesti sähkökatkon jälkeen. Käynnistä kone uudelleen painamalla vihreä painike [1] pohjaan.

4.2 Jyrsinterät

Varoitus! Irrota pistoke ja anna karan pysähtyä kokonaan ennen käsiyläjyrsimen huoltoa.

• Käytä terävää ja vahingoittumatonta jyrsinterää. Ota huomioon, että pieni jyrsinterän halkaisija vaatii korkeat kierrosluvut.
• Huom.! Älä kiristä istukan mutteria liian kireälle, kiristysholkki voi vaurioitua ja sitä voi olla vaikea irrottaa seuraavalla kerralla. Kiristysholkin tulee kuitenkin olla kunnolla kiinni, ennen kuin säädät jyrsintäsyvyyden. Muuten jyrsinterä ei pysy paikoillaan ja jyrsintäsyvyys muuttuu työn aikana.
• Tärkeää! Varmista, että vähintään 20 mm jyrsinterän varresta on kiinni kiristysholkissa. Terä on vaikea lukita, mikäli varsi on istukan pohjassa. Vedä siinä tapauksessa vartta takaisin 1–2 mm ja kiristä.

4.3 Vasteen säätäminen

Vaste (11) voidaan asentaa eteen- tai taaksepäin, mutta sen on oltava yhdensuuntainen jyrsinpöydän uran (A) kanssa. Mittaa etäisyys vasteen (11) molemmilta puolilta ja uraan (A). Varmista, että etäisyys on sama molemmilla puolilla ja kiristä sakaramutterit (18).

4.4 Jyrsintäsyvyyden ja -leveyden säätäminen

Tee säädöt kahdessa vaiheessa:

Vaihe 1 - Karkeistyöstö

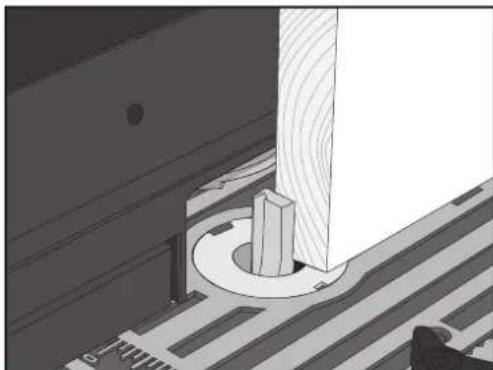

Säädä haluamasi mitta ja vähennä siitä 1 mm. Jyrsi työkappale.

Vaihe 2 - Viimeistelytyöstö

Mittaa työkappale ja aseta oikea mitta viimeistelytyöstöä varten.

Jyrsintäleveys: Säädä jyrsintäleveys asettamalla vaste (11) oikealle työstömitalle.

Jyrsintäsyvyys: Lue käsiyläjyrsimen käyttöohje ja aseta haluamasi jyrsintäsyvyys. Varmista oikea syvyys mittaamalla useita kertoja työn aikana. Jos jyrsimen varsi painaa istukkaan työn aikana, syvyysmitta muuttuu koko ajan.

4.5 Jyrsintä koko paksuudelta

1. Säädä vaste (11) haluamallesi mitalle.
2. Säädä liikkuvalle vasteelle (12) sama mitta, joka jyrsitään pois.

4.6 Urien ja profiilien jyrsintä

1. Liikkuvan vasteen (12) on oltava kokonaan vasteen (11) sisällä.
2. Säädä vaste (11) haluamallesi mitalle.
3. Jos terässä on ohjaus, esim. kuulalaakeri, ohjaus saa koskea vain työkappaletta.

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

6. Tekniset tiedot

Tarkoitettu Käsiyläjysimille, joiden pohjalevy on korkeintaan 157 mm.

Mitat 335 × 850 mm, korkeus 280 mm

Virtakytkin Hätäkatkaisin/nollalaukaisu

Frästisch

ART.NR. 18-3193 MODELL RT150/1-UK 40-7991 RT150/1

Försäkran om överenstämmelse Samsvarerklæring Vakuutus yhdenmukaisuudesta Konformitätserklärung

CLAS OHLSON AB SE-793 85 INSJÖN, SWEDEN

Declares that this product complies with the requirements of the following directives and standards Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

ROUTER TABLE

Cotech 18-3193 / 40-7991 RT150/1-UK / RT150/1

Sähköposti: [e-mail]

INTERNET

www.clasohlson.fi

OSOITE

Clas Ohlson Oy, Maistraatinportti 4 A, 00240 Helsinki

UNITED KINGDOM

CUSTOMER SERVICE

Contact number: 08545 300 9799

E-mail: [e-mail]

INTERNET

www.clasohlson.com/uk

POSTAL
