XKS-401P - Vesipumppu Cotech - Ilmainen käyttöohje ja opas

Tuotetyyppi	Uppopumppu
Merkki	Cotech
Malli	XKS-401P
Nimellisjännite	230 V AC, 50 Hz
Teho	400 W
Pumppukapasiteetti	9 000 l/h
Maksimipaineen korkeus	8 m
Suurin upotussyvyys	8 m
Suurin hiukkaskoko	5 mm
Veden maksimilämpötila	35 °C
Letkuliitosten koot	25 mm (1") ja 32 mm (1¼") piikkiliitäntä
Kierreliitäntä	Uros 1" ja 1¼"
Virtajohdon pituus	10 m (H05RN-F)
Mitat (halkaisija x korkeus)	16 x 31 cm
Paino	4,3 kg
Turvaominaisuudet	Vikavirtasuojakytkin (RCD) vaaditaan (<30 mA); lämpömoottorisuojaus; upotettava; vedenpitävä
Ohjaustyyppi	Automaattinen kellukytkimellä; manuaalinen käyttö mahdollista
Kellukytkimen säätö	Säädettävä kaapelin pituus klipsissä vedenpinnan käynnistys/pysäytysasetuksille
Sopivat nesteet	Puhdas tai mutainen vesi (max 5 mm hiukkaset), uima-allasvesi, pesuvesi
Sopimattomat nesteet	Syövyttävät, syttyvät tai räjähdysherkät nesteet; rasva, öljy, suolavesi, virtsa, jätevesi
Mukana tulevat tarvikkeet	Yleisletkuliitin (32 mm ja 25 mm piikkiliitäntä + 1" ja 1¼" uros kierre)
Suojausluokka	Vedenpitävä, upotettava enintään 8 metriin
Käyttö	Kotitalous; säiliöiden tyhjennys, nesteiden siirto, pumppaus lähteistä/tynnyreistä, pilssipumppaus, tilapäinen kierto

Usein kysytyt kysymykset - XKS-401P Cotech

Voinko käyttää tätä pumppua suolavedelle?

Ei, pumppu ei sovellu suolavedelle. Se on suunniteltu puhtaalle tai mutaiselle vedelle, uima-allasvedelle ja pesuvedelle. Suolavesi aiheuttaa korroosiota ja vahingoittaa pumppua.

Minkä kokoinen letku sopii tähän pumppuun?

Mukana tuleva yleisletkuliitin tukee 25 mm (1") ja 32 mm (1¼") piikkiletkuja sekä 1" uros kierrettä. 32 mm letku tarjoaa parhaan kapasiteetin.

Kuinka säädän kellukytkintä?

Säädä vedenpinnan tasoa, jolla pumppu käynnistyy, muuttamalla kellukkeen kaapelin pituutta klipsissä. Lyhentämällä kaapelia klipsin ja kellukkeen välillä laskee käynnistystasoa, kun taas pidentämällä sitä nostaa käynnistystasoa.

Mitä teen, jos pumppu käy mutta ei pumppaa vettä?

Tarkista ensin ilma pumpussa tai tukkeutunut ulostulo. Puhdista letku ja suorista mahdolliset mutkat. Jos ilmaa on jäänyt, odota 60 sekuntia ilmanpoistoa varten ja käynnistä uudelleen. Varmista myös, että vedenpinta on minimitason yläpuolella.

Voiko pumppua käyttää uima-altaassa ihmisten ollessa vedessä?

Ei. Pumppua ei saa koskaan käyttää uima-altaassa tai lammikossa, jos ihmisiä tai eläimiä on vielä vedessä. Irrota aina virta ennen veteen menoa.

Mikä on suurin hiukkaskoko, jonka pumppu pystyy käsittelemään?

Mallissa XKS-401P suurin hiukkaskoko on 5 mm. Suuremmille hiukkasille harkitse mallia XKS-751PW, joka käsittelee jopa 35 mm hiukkasia.

Kuinka puhdistan pumpun?

Irrota pumppu virtalähteestä. Poista roskat veden sisääntulosta. Jos pumppasi kloorattua vettä, huuhtele pumppu pumppaamalla puhdasta vettä sen jälkeen.

Miksi pumppu pysähtyy yhtäkkiä?

Pumpussa on lämpömoottorisuojaus. Jos se ylikuumenee, se sammuu automaattisesti. Kun moottori jäähtyy, se käynnistyy automaattisesti uudelleen. Varmista, ettei veden maksimilämpötilaa (35 °C) ylitetä.

Voinko käyttää jatkojohtoa tämän pumpun kanssa?

Voit käyttää jatkojohtoa, mutta varmista, että sähköliitännät sijoitetaan kuivaan paikkaan ja suojataan vedeltä. Käytä vikavirtasuojakytkintä (RCD), joka laukeaa alle 30 mA virralla.

Mitä teen, jos pumppu ei pysähdy vedenpinnan laskiessa?

Tämä tarkoittaa yleensä, että kelluke ei pääse putoamaan. Aseta pumppu uudelleen niin, että kelluke voi liikkua vapaasti. Varmista, ettei kellukkeen kaapeli ole sotkeutunut tai tukossa.

KÄYTTÖOHJE XKS-401P Cotech

Lue nämä ohjeet huolellisesti ja varmista etä olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Kytke pumppu vikavirtasuojakytkimeen, joka laukeaa vikavirran ollessa < 30 mA.
• Tarkista pumpun kunto aina ennen käyttöönottoa, varsinkin liitäntäkaapelin ja pistotulpan kohdalta. Älä koskaan käytä vioittunutta pumppua.
• Ainoastaan ammattihenkilö saa vaihtaa vioittuneen virtajohdon. Ota yhteys myymälään tai asiakaspalveluun.
• Varmista, että sähköliitännät (jatkojohdot, vikavirtasuojakytkimet ym.) ovat suojassa kosteudelta ja vedeltä.
• Suojaa liitäntäkaapeli kuumuudelta, öljyltä ja teräviltä kulmilta.
• Pumppu ei sovellu jatkuvaan käyttöön.
• Suojaa pumppu pakkaselta.
• Pumpulla voidaan pumpata puhdasta vettä, sekä vettä, jonka hiukkasten koko on maks. 5 mm (40-7908) tai 35 mm (40-7909), esim. uima-allasvettä ja pesuvettä. Hiekka ja muut hiovat hiukkaset kuluttavat pumppua ja vähentävät sen suorituskykyä.
• Älä koskaan käytä pumppua uima-altaassa silloin kun altaassa on ihmisiä tai eläimiä.
• Pumppu on vesitiivis ja se voidaan laskea enintään 8 metrin syvyyteen.
• Varmista, että painekorkeus ei ole yli 8 metriä.
• Pumpulla ei saa pumpata syövyttäviä, helposti syttyviä tai räjähtäviä nesteitä, kuten bensiniia, fotogeeniä tai ohenteita. Pumpulla ei saa myöskään pumpata rasvoja, öljyjä, suolavettä, virtsaa tai wc:n viemärivettä.
• Pumpattavan nesteen lämpötila ei saa olla yli 35 °C.
• Vältä käyttämästä pumppua silloin, kun se on kuiva. Kuivakäyttö kuluttaa pumppua. Sammuta pumppu välittömästi, kun poistoletkusta ei enää tule vettä.
• Älä käytä pumppua poistoletkun ollessa suljettuna pidempään kuin 10 minuuttia.
• Pumpussa on sisäänrakennettu ylikuumenemissuoja ja se sammuu itsestään ylikuumetessaan. Moottori käynnistyy automaattisesti jäähdyttyään.
• Puhdista pumppu pumppaamalla puhdasta vettä käytettyäsi pumppua klooriveden pumppaamiseen.

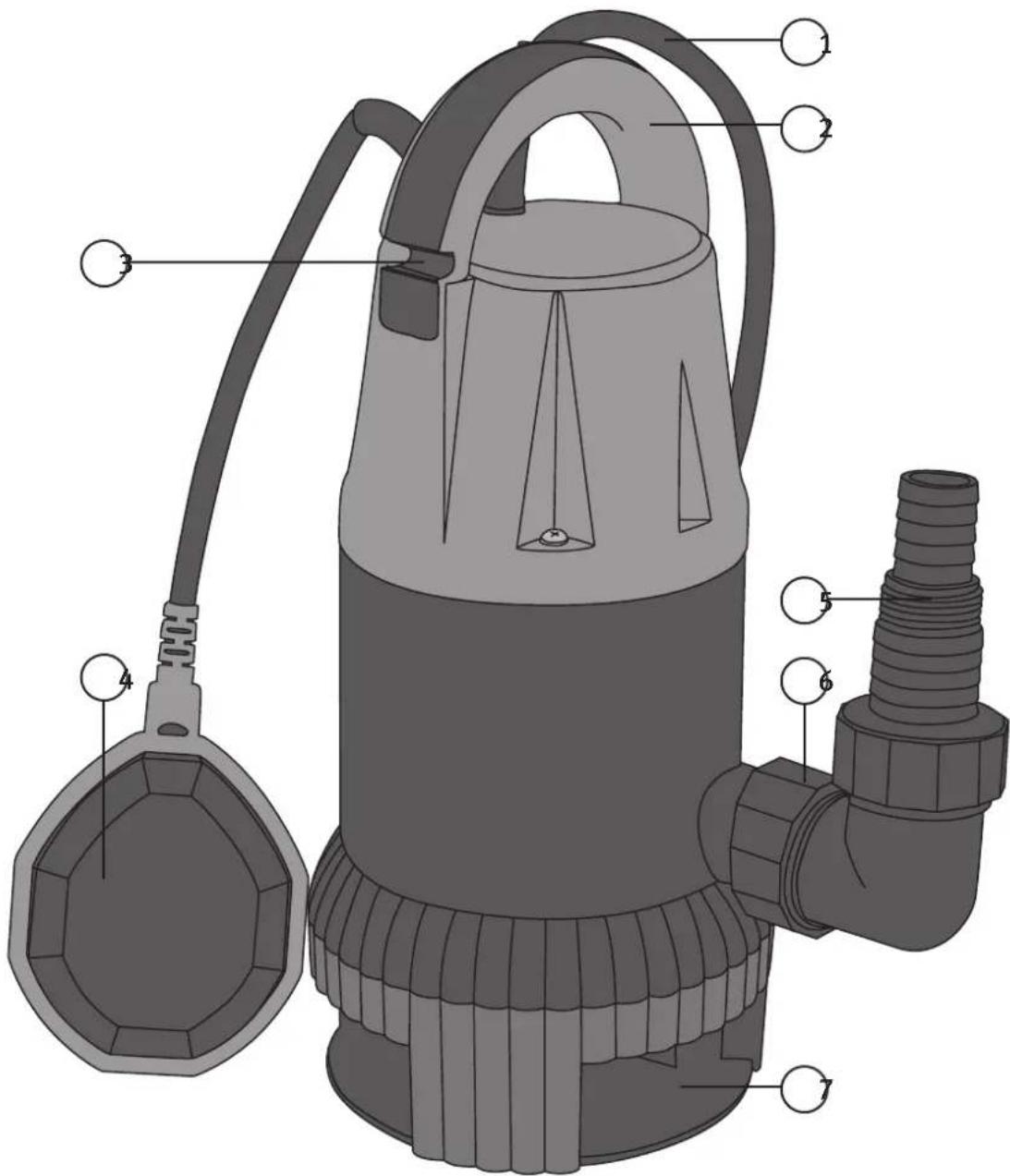

Tuotekuvaus

1. Virtajohto
2. Kantokahva
3. Pintaohjaimen kaapelin lukitus

4. Pintaohjain

5. Yleisliitäntä 32 mm:n ja 25 mm:n letkulle + ulkopuolinen kierre R25 ja R32.

6. Poistoaukko (sisäpuolinen R32)
7. Jalusta imuaukolla

Pumppu on tarkoitettu yksityiskäyttöön kodissa ja puutarhassa. Pumpulle sopivia käyttötarkoituksia:

• Säiliöiden tyhjentäminen
• Nesteiden siirtäminen
• Veden pumppaaminen lähteistä ja kaivoista
• Veneiden tyhjennyspumppaus
• Veden kierrättäminen rajoitetun ajan

Ennen käyttöä

Letkun liittäminen

Liitä pakkauksen yleisliitin ulostuloaukkoon (6). Yleisliitäntään voidaan liittää letku, jonka halkaisija on 32 mm (1 ¼") tai 25 mm (1"), tai vaihtoehtoisesti ulkopuolinen 1":n kierre. Letku, jonka halkaisija on 32 mm, antaa parhaimman suorituskyvyn.

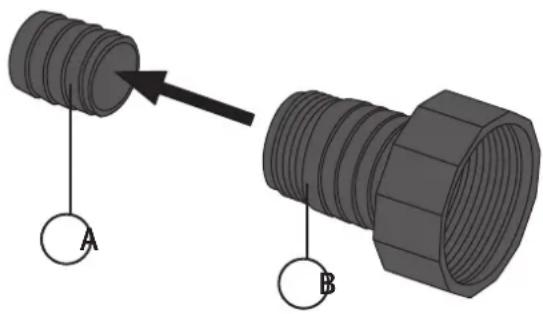

Jos käytät 32 mm:n letkuliitäntää tai 1":n kierreliitäntää, nippa (a) tulee katkaista kuvan osoittamalla tavalla. Leikkaa yleisliittimestä (b) pois ylimääräinen pala (jos käytössäsi on paksu letku).

Pintaohjaimen säätäminen

Pumpun käynnistys- ja sammutustaso voidaan säätää siirtämällä pintaohjaimen kaapelia lukituksessa.

• Lyhennä kaapelia lukituksen (3) ja pintaohjaimen (4) väliltä, jos haluat vedenpinnan olevan alempana pumpun käynnistyessä.
• Pidennä kaapelia lukituksen (3) ja pintaohjaimen (4) väliltä, jos haluat vedenpinnan olevan korkeammalla pumpun käynnistyessä.

Sijoitus ja kuljetus

• Varmista, että pumppu on tukevasti paikallaan (varsinkin automaattikäytössä).
• Varmista, että pintaohjain (3) pääsee liikkumaan vapaasti (varsinkin automaattikäytössä).
• Vesiaukkoa ei saa tukkia millään tavalla. Tämän vuoksi pumppu tulee sijoittaa tasaiselle alustalle.
• Älä nosta pumppua liitäntäjohdosta tai pintaohjaimesta. Nosta ja laske pumppu aina kahvaan kiinnitetyllä köydellä.

Käyttö

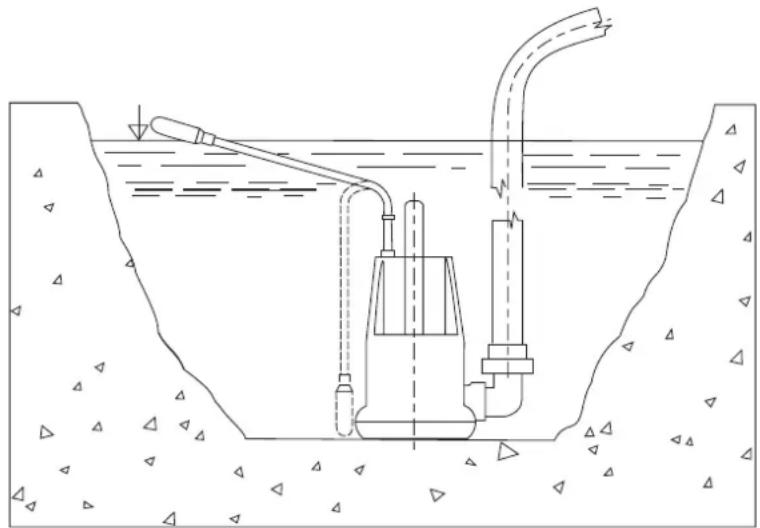

Automaattikäyttö

Pumppu käynnistyy ja sammu auto- maattisesti, kun virtajohto on kytketty verkkovirtaan.

Kiinnitä pintaohjain ja ohjaa pumpun käynnistymistä ja sammumista pistoketta liittämällä/irrottamalla. Vältä kuivakäyntiä.

Huolto ja ylläpito

Irrota pistoke pistorasiasta ja puhdista roskat imuaukosta (7) tarvittaessa.

Vianhakutaulukko

Ongelma Mahdollinen syy Mahdollinen ratkaisu
Pumppu käynnistyy, mutta ei pumppaa.	- Pumpussa ilmaa, vesiaukko on tukossa.- Ilmataskuja imuosassa.- Pumppuosa tukossa.- Pumpun käynnistyessä taso laskee alle minimitason.
Pumppu ei käynnisty, tai sammuu käynnin aikana.	- Moottorin ylikuumenemis- suoja on lauennut.- Pistorasiassa ei ole jännitettä.- Pumppuosassa on likaa.
Pumppu toimii, mutta pumpun kapasiteetti laskee yhtäkkiä.	- Pumppuosa tukossa. - Irrota pistoke pistorasiasta ja puhdista roskat imuaukosta.
Pumppu ei pysähdy vedenpinnan laskettua.	- Pintaohjain ei pääse laskeutumaan.

Kierrätys

Lajittele ja kierrätä jätteet. Älä heitä niitä sekajätteisiin. Kaikki koneet, letkut ja pakkausmateriaali on lajiteltava paikallisten ympäristömääräysten mukaisesti.

Tekniset tiedot

	XKS-401P, XKS-401P-UK XKS-751PW, XKS-751PW-UK
Nimellisjännite 230 V AC, 50 Hz	230 V AC, 50 Hz
Teho 400 W 750 W
Imukyky 9000 l/h 13 500 l/h
Suurin painekorkeus 8 m 8 m
Suurin upotussyvyys	8 m 8 m
Suurin hiukkasten koko	5 mm	35 mm
Nesteen enimmäislämpötila	35 °C	35 °C
Letkuliiitäntä	25 mm & 32 mm 25 mm & 32 mm
Kierreliitäntä	Ulkokierre R25 ja sisä-/ulkop. R32	Ulkokierre R25 ja sisä-/ulkop. R40
Verkkojohdon pituus 10 m (H05RN-F) 10 m (H05RN-F)
Mitat	16 × 31 cm	16 × 35 cm
Paino	4,3 kg	5,9 kg

Tauchpumpe

ART.NR. 18-3150

18-3151

40-7908

40-7909

MODELL XKS-401P-UK

XKS-751PW-UK

XKS-401P

XKS-751PW

Försäkran om överensstämmelse Samsvarerklæring Vakuutus yhdenmukaisuudesta Konformitätserklärung

CLAS OHLSON AB SE-793 85 INSJÖN, SWEDEN

Declares that this product complies with the requirements of the following directives and standards Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

SUBMERSIBLE PUMP

Cotech 40-7908 / 18-3150 XKS-401P / XKS-401P-UK

Cotech 40-7909 / 18-3151 XKS-751PW / XKS-751PW-UK
