XKS-401P - Wasserpumpe Cotech - Kostenlose Bedienungsanleitung

Produkttyp	Tauchwasserpumpe
Marke	Cotech
Modell	XKS-401P
Nennspannung	230 V AC, 50 Hz
Leistung	400 W
Pumpenleistung	9.000 l/h
Max. Förderhöhe	8 m
Max. Eintauchtiefe	8 m
Max. Korngröße	5 mm
Max. Wassertemperatur	35 °C
Schlauchanschlussgrößen	25 mm (1") und 32 mm (1¼") mit Widerhaken
Gewindeanschluss	Außengewinde 1" und 1¼"
Anschlusskabellänge	10 m (H05RN-F)
Abmessungen (Durchmesser x Höhe)	16 x 31 cm
Gewicht	4,3 kg
Sicherheitsmerkmale	Fehlerstromschutzschalter (RCD) erforderlich (<30 mA); thermischer Motorschutz; tauchfähig; wasserdicht
Steuerungsart	Automatisch mit Schwimmerschalter; manueller Betrieb möglich
Einstellung des Schwimmerschalters	Einstellbare Kabellänge in der Klemme zur Festlegung des Ein-/Ausschaltwasserspiegels
Geeignete Flüssigkeiten	Sauberes oder schlammiges Wasser (max. 5 mm Partikel), Schwimmbadwasser, Waschwasser
Nicht geeignete Flüssigkeiten	Korrosive, entzündliche oder explosive Flüssigkeiten; Fett, Öl, Salzwasser, Urin, Abwasser
Mitgeliefertes Zubehör	Universalschlauchverschraubung (32 mm und 25 mm mit Widerhaken + 1" und 1¼" Außengewinde)
Schutzart	Wasserdicht, tauchfähig bis 8 m
Verwendung	Haushalt; Entleeren von Behältern, Transport von Flüssigkeiten, Pumpen aus Quellen/Fässern, Bilgepumpen, vorübergehende Zirkulation

Häufig gestellte Fragen - XKS-401P Cotech

Kann ich diese Pumpe für Salzwasser verwenden?

Nein, die Pumpe ist nicht für Salzwasser geeignet. Sie ist für sauberes oder schlammiges Wasser, Schwimmbadwasser und Waschwasser ausgelegt. Salzwasser verursacht Korrosion und beschädigt die Pumpe.

Welche Schlauchgröße passt zu dieser Pumpe?

Die mitgelieferte Universalschlauchverschraubung unterstützt 25 mm (1") und 32 mm (1¼") Schläuche mit Widerhaken sowie ein 1" Außengewinde. Ein 32-mm-Schlauch bietet die beste Kapazität.

Wie stelle ich den Schwimmerschalter ein?

Um den Wasserstand einzustellen, bei dem die Pumpe startet, ändern Sie die Länge des Schwimmerkabels in der Klemme. Ein Verkürzen des Kabels zwischen Klemme und Schwimmer senkt den Startpegel, ein Verlängern erhöht den Startpegel.

Was soll ich tun, wenn die Pumpe läuft, aber kein Wasser fördert?

Überprüfen Sie zunächst Luft in der Pumpe oder einen verstopften Auslass. Reinigen Sie den Schlauch und beseitigen Sie Knicke. Bei Lufteinschluss warten Sie 60 Sekunden auf die Entlüftung und starten Sie dann neu. Stellen Sie außerdem sicher, dass der Wasserstand über dem Minimum liegt.

Kann die Pumpe in einem Schwimmbad mit Personen verwendet werden?

Nein. Die Pumpe darf niemals in einem Schwimmbad oder Teich verwendet werden, wenn sich Personen oder Tiere noch im Wasser befinden. Trennen Sie die Stromversorgung, bevor Sie ins Wasser gehen.

Was ist die maximale Korngröße, die die Pumpe verarbeiten kann?

Für Modell XKS-401P beträgt die maximale Korngröße 5 mm. Für größere Partikel erwägen Sie Modell XKS-751PW, das bis zu 35 mm verarbeitet.

Wie reinige ich die Pumpe?

Ziehen Sie den Netzstecker der Pumpe. Entfernen Sie Schmutz vom Wassereinlass. Wenn gechlortes Wasser gepumpt wurde, spülen Sie die Pumpe anschließend mit sauberem Wasser.

Warum stoppt die Pumpe plötzlich?

Die Pumpe verfügt über einen thermischen Motorschutz. Bei Überhitzung schaltet sie sich automatisch ab. Sobald der Motor abgekühlt ist, startet sie automatisch neu. Achten Sie darauf, dass die maximale Wassertemperatur (35 °C) nicht überschritten wird.

Kann ich ein Verlängerungskabel mit dieser Pumpe verwenden?

Sie können ein Verlängerungskabel verwenden, aber stellen Sie sicher, dass die elektrischen Anschlüsse an einem trockenen Ort und vor Wasser geschützt sind. Verwenden Sie einen Fehlerstromschutzschalter (RCD), der bei <30 mA auslöst.

Was soll ich tun, wenn die Pumpe nicht stoppt, wenn der Wasserstand sinkt?

Dies bedeutet normalerweise, dass der Schwimmer am Fallen gehindert wird. Positionieren Sie die Pumpe neu, damit der Schwimmer sich frei bewegen kann. Stellen Sie sicher, dass das Schwimmerkabel nicht verheddert oder blockiert ist.

BEDIENUNGSANLEITUNG XKS-401P Cotech

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.

Original Bedienungsanleitung

Submersible Pump

ART.NO. 18-3150 MODEL XKS-401P-UK

18-3151

40-7908

40-7909

XKS-751PW-UK

XKS-401P

XKS-751PW

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

• Die Pumpe immer über eine Fehlerstrom-Schutzeinrichtung anschließen, die bei Fehlerstrom von < 30 mA auslöst.
• Vor der Inbetriebnahme die Pumpe, insbesondere Anschlusskabel und Stecker, immer überprüfen. Die Pumpe auf keinen Fall verwenden, wenn sie beschädigt ist.
• Ein beschädigtes Netzkabel darf nur von qualifiziertem Fachpersonal ausgewechselt werden. Kundendienst kontaktieren.
• Dafür sorgen, dass die elektrischen Anschlüsse (Steckkupplung, Fehlerstrom-Schutzeinrichtung usw.) an einem trockenen Ort vor Regen, Feuchtigkeit und Überschwemmung geschützt platziert sind.
• Netzkabel nicht Wärme, Ölen oder scharfen Kanten aussetzen.
• Die Pumpe ist nicht für den Dauerbetrieb ausgelegt.
• Die Pumpe vor Frost schützen.
• Die Pumpe eignet sich zum Pumpen von Klar- oder Schmutzwasser mit einer Partikelgröße von max. 5 mm für Artikelnummer 40-7908 und 35 mm für Artikelnummer 40-7909, für Swimmingpoolwasser oder Waschwasser. Sand oder sonstige schleifenden Materialien im Förderwasser erhöhen den Verschleiß und verringern die Leistungsfähigkeit.
• Die Pumpe darf niemals im Swimmingpool oder Bassin verwendet werden, wenn sich Personen oder Tiere im Wasser aufhalten.
• Die Pumpe ist wassergeschützt und bis auf eine Tiefe von max. 8 m absenkbar.
• Kontrollieren, dass die Förderhöhe 8 m nicht überschreitet.
• Die Pumpe darf nicht für ätzende, entzündliche oder explosive Flüssigkeiten wie z. B. Benzin, Petroleum oder Verdünner eingesetzt werden. Auch darf die Pumpe nicht für Fette, Öle, Salzwasser, Urin oder Toilettenabwasser verwendet werden.
• Die Temperatur der Förderflüssigkeit darf nicht höher als 35 °C sein.
• Trockenlaufen ist zu vermeiden, weil dies zu schnellem Verschleiß führt. Die Pumpe sofort ausschalten, wenn kein Wasser mehr aus dem Schlauch läuft.
• Vermeiden, die Pumpe mehr als 10 Minuten gegen einen verschlossenen Abfluss laufen zu lassen.
• Die Pumpe hat einen eingebauten thermischen Überlastungsschutz und schaltet sich bei Überhitzung automatisch aus. Sobald der Motor abgekühlt ist, startet er automatisch.
• Beim Pumpen von gechlortem Wasser, z. B. aus dem Swimmingpool, sollte die Pumpe anschließend mit klarem Wasser nachgespült werden.

Produktbeschreibung

1. Netzkabel
2. Tragegriff
3. Schwimmerschalterbefestigung

4. Schwimmerschalter

5. Universalschlauchanschluss 32 mm und 25 mm + Außengewinde R25 und R32

6. Auslass (Innengew. R32)
7. Fuß mit Einlass

Die Pumpe ist nur für den Privatgebrauch in Haus und Garten bestimmt. Geeignete Anwendungsbereiche sind:

• Leeren von Behältern
• Transport von Flüssigkeiten
• Abpumpen von Wasser aus Kellern und Rohren
• als Lenzpumpe in Booten
• Wasserzirkulation für begrenzte Zeit

Vor der Inbetriebnahme

Den Schlauch anschließen

Den mitgelieferten Universalschlauchanschluss an den Auslass (6) anschließen. An den Universal-schlauchanschluss lassen sich Schläuche mit Durchmesser 32 mm (1 ¼") oder 25 mm (1") anschließen oder ein 1" Außengewinde herstellen. Der Schlauch-durchmesser 32 mm liefert die beste Leistung.

Wird ein 32 mm Schlauchanschluss oder ein 1" Gewindeanschluss verwendet, muss der Nippel (a) wie auf dem Bild gezeigt abgeschnitten werden. Den Teil vom Universalanschluss (b) abschneiden, der nicht gebraucht wird (wenn ein grober Schlauch verwendet wird).

Einstellen des Schwimmerschalters

Durch Verschieben des Schwimmerschalterkabels in der Befestigung lässt sich das Ein- und Ausschalt-niveau einstellen.

• Durch Verkürzen der Kabellänge zwischen Befestigung (3) und Schwimmerschalter (4) wird das Einschaltniveau niedriger.
• Durch Verlängern der Kabellänge zwischen Befestigung (3) und Schwimmerschalter (4) wird das Einschaltniveau höher.

Platzierung und Transport

• Die Pumpe muss in einer stabilen Position (dies gilt besonders bei Automatikbetrieb) platziert werden.
• Der Schwimmerschalter (3) muss beweglich sein (dies gilt besonders bei Automatikbetrieb).
• Der Einlass darf in keiner Weise blockiert sein, daher die Pumpe auf eine ebene Unterlage stellen.
• Die Pumpe nicht am Netzkabel oder am Schwimmerschalter anheben oder tragen. Zum Absenken oder Anheben der Pumpe immer ein am Handgriff befestigtes Seil verwenden.

Betrieb

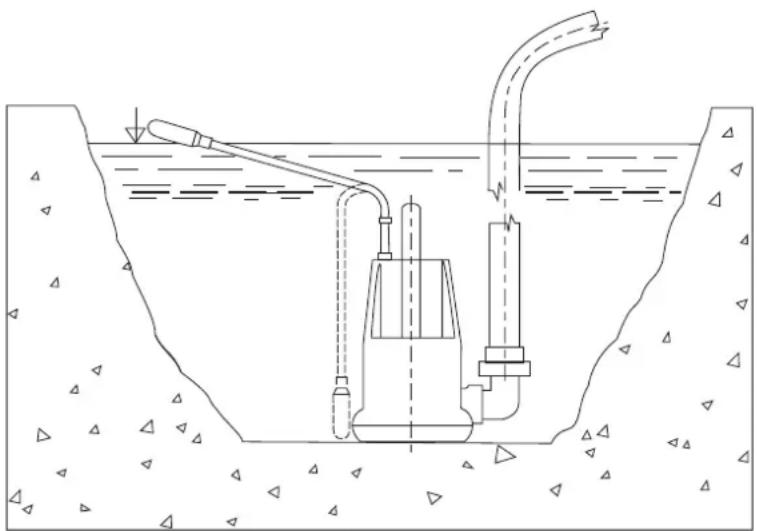

Automatikbetrieb

Sobald die Pumpe ans Stromnetz angeschlossen ist, wird das Ein- und Ausschalten automatisch vom Schwimmer-schalter gesteuert.

Den Schwimmerschalter hochbinden und das Ein- und Ausschalten der Pumpe durch Einstecken oder Ziehen des Netzkabels steuern. Trockenlaufen vermeiden.

Pflege und Wartung

Bei Bedarf den Netzstecker ziehen und den Einlass (7) von Verschmutzungen befreien.

Fehlersuche

Problem Mögliche Ursache	Mögliche Lösung
Pumpe läuft, aber fördert nicht.	- Luft in der Pumpe, Auslass verstopft- Luftblasen im Saugteil- Pumpenteile sind verstopft.- Beim Starten der Pumpe sinkt das Niveau unter Mindestniveau ab.	- Schlauch reinigen, Knicke beseitigen etc.- 60 Sekunden warten, bis die Pumpe automatisch entlüftet hat, ausschalten und neu starten.- Den Netzstecker ziehen und den Einlass von Verschmutzungen befreien.- Die Pumpe ins Wasser tauchen.
Die Pumpe startet nicht oder hält zwischendurch an.	- Der thermische Motorschutzschalter ist aktiviert worden.- An der Steckdose ist keine Spannung.- Schmutz hat sich in den Pumpenteilen festgesetzt.	- Netzstecker ziehen und Pumpenteile reinigen. Beachten, dass die max. Temperatur der Förderflüssigkeit 35 °C beträgt.- Sicherungen und Fehlerstrom-Schutzeinrichtung usw. überprüfen.- Den Netzstecker ziehen und den Einlass von Verschmutzungen befreien.
Die Pumpe läuft, doch plötzlich verringert sich das Fördervolumen.	- Pumpenteile sind verstopft. - Den Netzstecker ziehen und den Einlass von Verschmutzungen befreien.
Die Pumpe hält bei gesunkenem Wasserstand nicht an.	- Der Schwimmerschalter kann nicht absinken.	- Die Pumpe so platzieren, dass der Schwimmerschalter absinken kann.

Hinweise zur Entsorgung

Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen.

Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.

Technische Daten

	XKS-401P, XKS-401P-UK XKS-751	PW, XKS-751PW-UK
Nennspannung 230 V AC, 50 Hz	230 V AC, 50 Hz
Leistungsaufnahme 400 W 750 W
Max. Förderleistung 9 000 l/h 13	500 l/h
Max. Förderhöhe 8 m	8 m
Max. Eintauchtiefe	8 m	8 m
Max. Teilchengröße	5 mm	35 mm
Max. Temperatur der Flüssigkeit	35 °C	35 °C
Schlauchanschluss	25 mm & 32 mm 25 mm & 32 mm
Gewindeanschluss	Außen R25 und Innen/Außen R32	Außen R25 und Innen/Außen R40
Länge Netzkabel	10 m (H05RN-F)	10 m (H05RN-F)
Größe	16 × 31 cm	16 × 35 cm
Gewicht	4,3 kg	5,9 kg
