Produkttyp	Dränkbar vattenpump
Märke	Cotech
Modell	XKS-401P
Märkspänning	230 V AC, 50 Hz
Effekt	400 W
Pumpkapacitet	9,000 l/h
Max tryckhöjd	8 m
Max dränkningsdjup	8 m
Max partikelstorlek	5 mm
Max vattentemperatur	35 °C
Slanganslutningsstorlekar	25 mm (1") och 32 mm (1¼") nippel
Gängad anslutning	Han 1" och 1¼"
Nätkabelns längd	10 m (H05RN-F)
Mått (diameter x höjd)	16 x 31 cm
Vikt	4.3 kg
Säkerhetsfunktioner	Jordfelsbrytare (RCD) krävs (<30 mA); termiskt motorskydd; dränkbar; vattentät
Styrtyp	Automatisk med flottörbrytare; manuell drift möjlig
Flottörbrytarjustering	Justerbar kabellängd i clip för att ställa in start/stopp vattennivå
Lämpliga vätskor	Rent eller smutsigt vatten (max 5 mm partiklar), poolvatten, tvättvatten
Olämpliga vätskor	Frätande, brandfarliga eller explosiva vätskor; fett, olja, saltvatten, urin, avloppsvatten
Medföljande tillbehör	Universal slangkoppling (32 mm och 25 mm nippel + 1" och 1¼" han gänga)
Skyddsklass	Vattentät, dränkbar upp till 8 m
Användning	Hushåll; tömning av behållare, transport av vätskor, pumpning från källor/tunnor, länspumpning, tillfällig cirkulation

Vanliga frågor - XKS-401P Cotech

Kan jag använda denna pump för saltvatten?

Nej, pumpen är inte lämplig för saltvatten. Den är designad för rent eller smutsigt vatten, poolvatten och tvättvatten. Saltvatten orsakar korrosion och skadar pumpen.

Vilken slangstorlek passar till denna pump?

Den medföljande universal slangkopplingen stöder 25 mm (1") och 32 mm (1¼") nippelslangar, samt en 1" han gänga. En 32 mm slang ger bäst kapacitet.

Hur justerar jag flottörbrytaren?

För att justera vattennivån där pumpen startar, ändra längden på flottörkabeln i clipet. Förkortning av kabeln mellan clip och flottör sänker startnivån, medan förlängning höjer startnivån.

Vad ska jag göra om pumpen går men inte pumpar vatten?

Kontrollera först efter luft i pumpen eller en blockerad utlopp. Rengör slangen och räta ut eventuella veck. Om luft är fångad, vänta 60 sekunder för avluftning, starta sedan om. Se även till att vattennivån är över minimum.

Kan pumpen användas i en pool med människor?

Nej. Pumpen får aldrig användas i en pool eller damm om människor eller djur fortfarande är i vattnet. Koppla alltid bort strömmen innan du går i vattnet.

Vilken är den maximala partikelstorleken pumpen kan hantera?

För modell XKS-401P är maximal partikelstorlek 5 mm. För större partiklar, överväg modell XKS-751PW som hanterar upp till 35 mm.

Hur rengör jag pumpen?

Koppla bort pumpen från strömkällan. Ta bort eventuella skräp från vatteninloppet. Om klorerat vatten pumpades, skölj pumpen genom att pumpa rent vatten efteråt.

Varför stannar pumpen plötsligt?

Pumpen har termiskt motorskydd. Om den överhettas stängs den av automatiskt. När motorn svalnat startar den automatiskt. Se till att maximal vattentemperatur inte överskrids (35 °C).

Kan jag använda en förlängningssladd med denna pump?

Du kan använda en förlängningssladd, men se till att de elektriska anslutningarna placeras på en torr plats och skyddas från vatten. Använd en jordfelsbrytare (RCD) som löser ut vid <30 mA.

Vad ska jag göra om pumpen inte stannar när vattennivån sjunker?

Detta innebär vanligtvis att flottören hindras från att falla. Placera om pumpen så att flottören kan röra sig fritt. Se till att flottörkabeln inte är trasslad eller blockerad.

BRUKSANVISNING XKS-401P Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara manualen för framtida bruk.

Viktig informasjon:

Les disse anvisningene nøye og forsikre deg om at du forstår dem før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.

Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

• Anslut alltid pumpen via en jordfelsbrytare som löser ut vid <30 mA felström.
• Kontrollera alltid pumpen före användning, särskilt nätsladden och stickproppen. Använd aldrig pumpen om den är skadad.
• Om nätsladden skadas får den endast bytas av kvalificerad personal. Kontakta kundtjänst.
• Se till att elanslutningar (skarvuttag, jordfelsbrytare etc.) är placerade på torr plats, skyddade vid ev. översvämning.
• Utsätt inte nätsladden för stark värme, olja, eller vassa kanter.
• Pumpen är inte konstruerad att användas kontinuerligt.
• Skydda pumpen mot frost.
• Pumpen är lämplig till att pumpa rent eller grumligt vatten med en partikelstorlek på max. 5 mm för 40-7908 och 35 mm för 40-7909, swimmingpoolvatten eller tvättvatten. Tänk på att sand eller andra slipande material i vätskan som pumpas ger ökat slitage och reducerad kapacitet.
• Pumpen får aldrig användas i swimmingpool eller bassäng om människor eller djur befinner sig i vattnet.
• Pumpen är vattenskyddad och sänkbar till ett djup på max. 8 m.
• Kontrollera att tryckhöjden inte överskrider 8 m.
• Pumpen får inte användas till frätande, brännbara eller explosiva vätskor som t.ex. bensin, fotogen eller förtunning. Ej heller får pumpen användas till fetter, oljor, saltvatten, urin eller avloppsvatten från toalett.
• Temperaturen på vätskan som pumpas får inte överstiga 35 °C.
• Torrkörning ska undvikas eftersom det leder till snabb förslitning. Stäng omedelbart av pumpen när vattnet slutar rinna ur slangen.
• Undvik att köra pumpen mot stängt utlopp i mer än 10 minuter.
• Pumpen har ett inbyggt termiskt motorskydd och stängs automatiskt av när den blir överhettad. Motorn startar automatiskt när den har svalnat.
• Om du har pumpat klorerat vatten, t.ex. till swimmingpool, bör du pumpa rent vatten efteråt för att skölja ur pumpen.

Produktbeskrivning

1. Nätsladd
2. Bärhandtag
3. Låsning för flottörkabel

4. Flottör

5. Universalanslutning för slang 32 mm och 25 mm + utvändig gång R25 och R32

6. Utlopp (invändig R32)
7. Fot med inlopp

Pumpen är avsedd att användas för privat bruk i hem och trädgård. Lämpliga användningsområden är:

• Tömning av behållare
• Transport av vätskor
• Pumpning av vatten från källor och trummor
• Länspumpning av båtar
• Vattencirkulation under begränsad tid

Före användning

Anslut den medföljande universalslanganslutning till utloppet (6). Till universalslanganslutningen kan du ansluta en slang med diameter 32 mm (1 ¼") eller 25 mm (1"), eller få en utvändig 1" gänga. Slang med diameter 32 mm ger bästa kapaciteten.

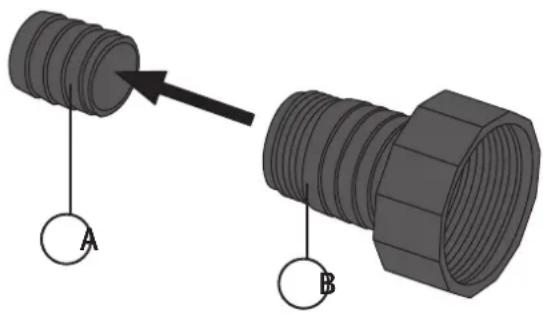

Används 32 mm slanganslutningen eller 1" gänganslutningen skall nippeln (a) kapas som bilden visar. Skär av den del av universalanslutningen (b) som inte används (om du använder grov slang).

Genom att flytta flottörkabeln i låsningen kan du justera start- och stoppnivån.

• Förkorta kabellängden mellan låsningen (3) och flottören (4) om du önskar lägre startnivå.
• Förläng kabellängden mellan låsningen (3) och flottören (4) om du önskar högre startnivå.

Placering och transport

• Pumpen ska placeras i en stabil position (gäller särskilt vid automatisk drift).
• Flottören (3) måste vara rörlig (gäller särskilt vid automatisk drift).
• Inloppet får inte blockeras på något vis, placera därför pumpen på ett plant underlag.
• Använd inte nätsladden eller flottören till att lyfta eller bära pumpen. Använd alltid ett rep som är fäst i handtaget när du ska sänka eller lyfta pumpen.

Användning

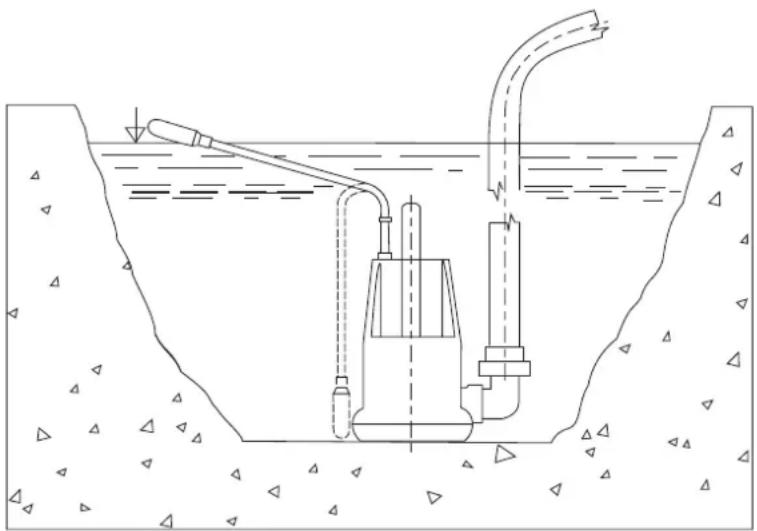

Automatisk drift

När du har anslutit nätsladden till ett vägguttag styrs pumpens till- och frånslag automatiskt av flottören.

Fäst upp flottören och styr pumpens till- och frånslag genom att ansluta respektive dra ur stickkontakten ur vägguttaget. Undvik torrkörning.

Skötsel och underhåll

Vid behov, dra stickproppen ur vägguttaget och rensa inloppet (7) från skräp.

Felsökningsschema

Problem Möjlig orsak	Möjlig lösning
Pumpen går men pumpar inte	- Luft i pumpen, utloppet är blockerat.- Luftfickor i sugdelen.- Pumpdelen är blockerad.- När pumpen startas sjunker nivån under miniminivån.	- Rensa slangen, räta ut veck etc.- Vänta i 60 sekunder tills pumpen har avluftats automatiskt, stäng av och starta igen.- Dra stickproppen ur vägguttaget och rensa inloppet från skräp.- Sänk ner pumpen i vattnet.
Pumpen startar inte eller stannar under drift.	- Det termiska motorskyddet har löst ut.- Vägguttaget är spänningslöst.- Smuts har fastnat i pumpdelen.	- Dra ur stickproppen och gör rent i pumpdelen. Tänk på att max temperatur på vätska är 35 °C.- Kontrollera säkringar och jordfelsbrytare etc.- Dra stickproppen ur vägguttaget och rensa inloppet från skräp.
Pumpen går men den pumpade volymen sjunker plötsligt.	- Pumpdelen är blockerad. - Dra stickproppen ur vägguttaget och rensa inloppet från skräp.
Pumpen stannar inte när vattennivån sjunkit.	- Flottören är hindrad att sjunka.	- Placera pumpen så att flottören kan sjunka fritt.

Avfallshantering

Sortera ditt avfall och låt det gå till återvinning istället för att kasta det. Alla maskiner, slangar och förpackningsmaterial ska sorteras och hanteras enligt lokala miljöförodningar.

Specifikationer

	XKS-401P, XKS-401P-UK XKS	-751PW, XKS-751PW-UK
Märkspänning 230 V AC, 50 Hz	230 V AC, 50 Hz
Effekt 400 W 750 W
Max. pumpkapacitet 9 000 l/timme	13 500 l/timme
Max. tryckhöjd	8 m	8 m
Max. nedsänkning i vätska	8 m	8 m
Max. partikelstorlek	5 mm	35 mm
Max. temperatur på vätska	35 °C	35 °C
Slanganslutning	25 mm & 32 mm 25 mm & 32 mm
Gänganslutning	Utv. R25 och inv./utv. R32	Utv. R25 och inv./utv. R40
Längd, nätkabel	10 m (H05RN-F)	10 m (H05RN-F)
Storlek	16 × 31 cm	16 × 35 cm
Vikt	4,3 kg	5,9 kg
