FTG 35-DC - Tuuletin Cotech - Ilmainen käyttöohje ja opas

Tuotetyyppi	Tornituuletin
Merkki	Cotech
Malli	FTG 35-DC
Virtalähde	220–240 V, 50/60 Hz
Tehonkulutus	25 W
Valmiustilan tehonkulutus	0.64 W
Maksimi ilmavirta	23.78 m³/min
Maksimi ilman nopeus	2.99 m/s
Äänitehotaso	61.56 dB(A)
Palveluarvo	0.96 (m³/min)/W
Korkeus	88 cm
Tilat	Normal, Interval (Nat), Sleep
Tuulettimen nopeudet	4 tasoa
Keinutus	Kyllä, 60° sivulta sivulle
Ajastin	Jopa 8 tuntia (30 minuutin välein)
Kaukosäätimen paristo	1 × CR2032 (sisältyy)
Suodatintyyppi	Irrotettava ilmanottosuodatin (puhdistettava/vaihdettava)
Näyttö	LED lämpötilanäytöllä
Kokoaminen vaaditaan	Kyllä (jalusta kiinnitetään siipimuttereilla)
Käyttöympäristö	Sisätiloissa, kuivassa ja puhtaassa ympäristössä
Turvaominaisuudet	Automaattinen sammutus ajastimella, ylikuumenemissuoja? (ei määritelty)

Usein kysytyt kysymykset - FTG 35-DC Cotech

Kuinka puhdistan Cotech FTG 35-DC -tuulettimen suodattimen?

Irrota tuuletin pistorasiasta. Paina takasäleikön vapautusvälilehtiä, poista säleikkö, ja imuroi suodatin. Vaihda tarvittaessa.

Kuinka asetan tuulettimen ajastimen?

Paina Timer-painiketta asettaaksesi ajastin 30 minuutin välein, jopa 8 tuntia. Tuuletin sammuu automaattisesti asetetun ajan jälkeen.

Kuinka käytän keinutusominaisuutta?

Paina Osc-painiketta aloittaaksesi keinutuksen (60° sivulta sivulle). Paina uudelleen pysäyttääksesi.

Mitä eri tilat (Normal, Interval, Sleep) tekevät?

Normal: vakio tuulettimen nopeus. Interval (Nat): tehdasohjelma, joka käyttää kaikkia nopeuksia. Sleep: matalan nopeuden ohjelma hiljaiseen käyttöön.

Kuinka vaihdan kaukosäätimen pariston?

Käännä kaukosäädin ympäri, vedä paristolokero ulos, vaihda uusi CR2032-paristo (pluspuoli ylöspäin), ja työnnä lokero takaisin.

Mitä teen, jos tuuletin ei käynnisty?

Tarkista, että se on kytketty toimivaan pistorasiaan ja virtapainike on painettu. Varmista, että virtajohto ei ole vaurioitunut. Jos se ei vieläkään toimi, ota yhteyttä asiakaspalveluun.

Voinko käyttää tätä tuuletinta ulkona?

Ei, tuuletin on suunniteltu vain sisäkäyttöön kuivassa ja puhtaassa ympäristössä. Älä altista vedelle tai kosteudelle.

Kuinka kokoan jalustan?

Pujota virtajohto jalustan reiän läpi, kiinnitä jalusta tuulettimen runkoon ja kiristä mukana tulevilla siipimuttereilla. Ohjaa johto kaapeliohjaimien läpi.

Miksi näyttö näyttää lämpötilan?

Tuuletin näyttää automaattisesti huoneen nykyisen lämpötilan kun se on kytketty virtalähteeseen. Se palaa lämpötilaan nopeuden/ajastimen valinnan jälkeen.

Kuinka puhdistan tuulettimen ulkopinnan?

Pyyhi puhtaalla, kostealla liinalla käyttäen mietoa pesuainetta. Älä koskaan käytä liuottimia tai syövyttäviä kemikaaleja. Pidä ilmanvaihtoaukot pölyttöminä.

KÄYTTÖOHJE FTG 35-DC Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Älä käytä laitetta, jos sen virtajohto, pistoke tai jokin muu osa on vioittunut tai ei toimi normaalisti.
• Laitteen saa liittää ainoastaan pistorasiaan, joka on 220–240 V AC, 50/60 Hz.
• Älä korjaa tai muuta laitetta millään tavalla.
• Älä käytä laitetta, jos sen runko, virtajohto tai pistoke tai jokin muu osa on vioittunut tai ei toimi normaalisti.
• Vahingoittuneen virtajohdon saa vaihtaa vain valtuutetussa huoltoliikkeessä.
• Käytä laitetta ainoastaan sisätiloissa kuivassa ja puhtaassa ympäristössä. Älä sijoita laitetta paikkaan, josta se voi pudota veteen tai muuhun nesteeseen.
• Älä sijoita laitetta paikkaan, jossa se joutuu kosketuksiin kuumien pintojen kanssa.
• Irrota pistoke pistorasiasta, kun et käytä laitetta.
• Älä sijoita virtajohtoa kuumien pintojen, terävien reunojen tai kulmien päälle.
• Laite on tarkoitettu normaaliin käyttöön kotona käyttöohjeen ohjeiden mukaisesti.
• Älä työnnä sormia tai vieraita esineitä tuulettimen ritilän läpi.
• Älä jätä lapsia laitteen läheisyyteen ilman valvontaa.
• Älä altista laitetta vedelle tai muille nesteille.
• Älä liitä laitetta sähköverkkoon ennen kuin olet asentanut sen käyttövalmiiksi. Laitteen tulee olla pystyasennossa.
• Älä sammuta laitetta irrottamalla pistoke pistorasiasta. Sammuta laite virtakytkimellä ja irrota sen jälkeen pistoke pistorasiasta.
• Varmista ennen ensimmäistä käyttökertaa, että laite on täysin koottu.
• Älä käytä laitetta ympäristössä, jossa säilytetään räjähtäviä kaasuja tai aineita.
• Älä käytä laitetta erittäin kosteissa tai pölyisissä tiloissa. Korkein sallittu käyttölämpötila on 40 °C.
• Henkilöt (mukaan lukien lapset), joilla on fyysisiä tai psyykkisiä rajoitteita tai joilla ei ole riittävästi kokemusta tai taitoja laitteen käyttöön, eivät saa käyttää laitetta ilman valvontaa tai ohjausta.
• Älä anna lasten leikkiä laitteella.

Painikkeet ja toiminnot

1. Valitun toiminnon LED-merkkivalo.

2. Näyttö. Kun tuuletin on liitetty verkkovirtaan, senhetkinen sisälämpötila näkyy näytöllä. Tuulettimen nopeus ja ajastinaika näkyvät myös näytöllä, kun ne on asetettu. Asetusten tekemisen jälkeen näytöllä näkyy jälleen lämpötila.

3. ⬇ Osc, pyörimistoiminto päällä/pois päältä.

4. Mode, toiminnon valinta. Normaali, intervalli tai uniajastin.

5. Ⓞ Ajastin

6. Speed, tuuletusnopeus

7. ⏻ Power, päälle/pois päältä

8. Säilytyskotelo kaukosäätimelle/kantokahva

9. Irrotettava tuloilman suodatin
10. Tuuletinmoottorin ilma-aukko

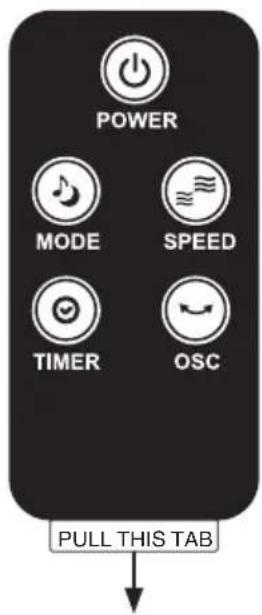

Kaukosäädin

Kaukosäätimessä on samat painikkeet ja toiminnot kuin tuulettimessa.

1. Aktivoi paristo poistamalla muoviliuska.

1. Vaihda paristo avaamalla kaukosäätimen takana oleva paristolokero ja asettamalla uusi CR2032-paristo. Varmista, että paristo tulee oikein päin.

Asennus

1. Vedä virtajohto jalustan reiän läpi.

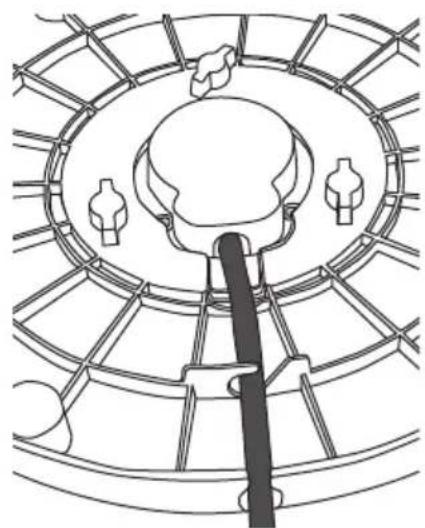

1. Kiinnitä jalusta tuulettimeen, kiristä mukana tulevat siipimutterit ja laita virtajohto kaapelin läpivientiin kuvan osoittamalla tavalla.

Käyttö

Käynnistäminen/sammuttaminen

1. Aseta tuuletin tasaiselle ja vakaalle alustalle ja liitä virtajohdon pistoke pistorasiaan.
2. Käynnistä painamalla ⏻.
3. Sammuta painamalla uudelleen ⏻.

Pyörimistoiminto

1. Käynnistä tuulettimen pyörimistoiminto painamalla Tuuletin pyörii 60° puolelta toiselle.
2. Sammuta toiminto painamalla uudelleen 😊.

Normaali-, intervalli- (Nat), ja uniajastintoiminto (Sleep)

Normaali

1. Käynnistä tuuletin.
2. Paina 📞 kunnes LED-merkkivalot sammuvat. Valitse tuuletinnopeus painamalla 📞.

Intervallitoiminto (Nat)

1. Käynnistä tuuletin.
2. Paina 📞 kunnes LED-merkkivalo "Nat" syttyy. Tuuletinnopeus vaihtelee tehdasasetuksen mukaisesti (intervallitoimintoa ei voi muuttaa). Intervallitoiminnossa tuuletin käy kaikilla neljällä nopeudella.

Uniajastintoiminto (Sleep)

1. Käynnistä tuuletin.
2. Paina 📋 kunnes LED-merkkivalo "Sleep" syttyy. Tuuletinnopeus vaihtelee tehdasasetuksen mukaisesti (intervallitoimintoa ei voi muuttaa). Laite käy pienemmillä nopeuksilla.

Ajastin

Aseta ajaksi 30 min – 8 h (30 minuutin välein) painamalla 📞 Tuuletin sammuu automaattisesti asetetun ajan jälkeen. Ajastintoimintoa voi käyttää kaikkien yllä mainittujen toimintojen kanssa.

Huolto ja ylläpito

• Irrota pistoke pistorasiasta aina ennen laitteen puhdistamista.
• Irrota tuloilman suodatin työntämällä suodattimen kolmea kiinnikettä. Nosta suodatin pois. Imuroi suodatin tarvittaessa.
• Pyyhi tuulettimen ulkopinta hieman kostutetulla liinalla tarpeen vaatiessa. Käytä mietoa puhdistusainetta. Älä käytä liuottimia tai syövyttäviä kemikaaleja.
• Varmista, että moottorin ilma-aukoissa (10) ei ole pölyä. Imuroi tarvittaessa.
• Jos tuuletinta ei käytetä pitkään aikaan, irrota pistoke pistorasiasta ja säilytä tuuletinta kuivassa ja pölyttömässä paikassa lasten ulottumattomissa.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Verkkoliitäntä 220–240 V, 50/60 Hz

Teho 25 W

Kaukosäätimen paristo 1 kpl CR2032 (sisältyy)

Korkeus 88 cm

Kuvaus Kuvake Arvo Yksikkö
Ilmavirta enintään F 23,78 m^3/min
Tuulettimen teho P 24,90 W
Käyttöarvo SV 0,96 ( m^3/min )/W
Virrankulutus valmiustilassa	P_SB	0,64	W
Tuulettimen melutaso	L_WA	61,56 dB(A)
Suurin puhallusnopeus	c 2,99	m/sek.
Käyttöarvon mittauksen standardi	IEC 60879:1986 (corr.1992)
