Produkttyp	Turmventilator
Marke	Cotech
Modell	FTG 35-DC
Stromversorgung	220–240 V, 50/60 Hz
Stromverbrauch	25 W
Standby-Stromverbrauch	0,64 W
Max. Luftdurchsatz	23,78 m³/min
Max. Luftgeschwindigkeit	2,99 m/s
Schallleistungspegel	61,56 dB(A)
Servicewert	0,96 (m³/min)/W
Höhe	88 cm
Modi	Normal, Intervall (Nat), Schlaf
Lüfterstufen	4 Stufen
Oszillation	Ja, 60° seitwärts
Timer	Bis zu 8 Stunden (30-Minuten-Intervalle)
Fernbedienungsbatterie	1 × CR2032 (enthalten)
Filtertyp	Herausnehmbarer Lufteinlassfilter (reinigbar/ersetzbar)
Display	LED mit Temperaturanzeige
Montage erforderlich	Ja (Befestigung des Sockels mit Flügelmuttern)
Verwendungsort	Innenbereich, trockene, saubere Umgebung
Sicherheitsfunktionen	Automatische Abschaltung über Timer, Überhitzung? (nicht spezifiziert)

Häufig gestellte Fragen - FTG 35-DC Cotech

Wie reinige ich den Filter des Cotech FTG 35-DC Ventilators?

Ziehen Sie den Netzstecker des Ventilators. Drücken Sie die Entriegelungslaschen am hinteren Gitter, entfernen Sie das Gitter und saugen Sie den Filter ab. Ersetzen Sie ihn bei Bedarf.

Wie stelle ich den Timer an diesem Ventilator ein?

Drücken Sie die Timer-Taste, um den Timer in 30-Minuten-Intervallen bis zu 8 Stunden einzustellen. Der Ventilator schaltet sich nach der eingestellten Zeit automatisch aus.

Wie verwende ich die Oszillationsfunktion?

Drücken Sie die Osc-Taste, um die Oszillation zu starten (60° seitwärts). Drücken Sie erneut, um zu stoppen.

Was bewirken die verschiedenen Modi (Normal, Intervall, Schlaf)?

Normal: konstante Lüftergeschwindigkeit. Intervall (Nat): werkseitiges Programm mit allen Geschwindigkeiten. Schlaf: Niedriggeschwindigkeitsprogramm für leisen Betrieb.

Wie wechsle ich die Batterie der Fernbedienung?

Drehen Sie die Fernbedienung um, ziehen Sie das Batteriefach heraus, setzen Sie eine CR2032-Batterie ein (Pluspol nach oben) und schieben Sie das Fach wieder hinein.

Was soll ich tun, wenn der Ventilator nicht startet?

Überprüfen Sie, ob der Ventilator an eine funktionierende Steckdose angeschlossen und der Netzschalter gedrückt ist. Stellen Sie sicher, dass das Netzkabel nicht beschädigt ist. Wenn er immer noch nicht funktioniert, wenden Sie sich an den Kundendienst.

Kann ich diesen Ventilator im Freien verwenden?

Nein, der Ventilator ist nur für den Innenbereich in einer trockenen, sauberen Umgebung ausgelegt. Setzen Sie ihn nicht Wasser oder Feuchtigkeit aus.

Wie montiere ich den Sockel?

Führen Sie das Netzkabel durch das Loch im Sockel, befestigen Sie den Sockel am Ventilatorgehäuse und ziehen Sie ihn mit den beiliegenden Flügelmuttern fest. Verlegen Sie das Kabel durch die Kabelführungen.

Warum zeigt das Display eine Temperatur an?

Der Ventilator zeigt automatisch die aktuelle Raumtemperatur an, wenn er mit Strom versorgt wird. Nach der Auswahl von Geschwindigkeit/Timer kehrt er zur Temperaturanzeige zurück.

Wie reinige ich die Außenseite des Ventilators?

Wischen Sie mit einem sauberen, feuchten Tuch und mildem Reinigungsmittel ab. Verwenden Sie niemals Lösungsmittel oder ätzende Chemikalien. Halten Sie die Lüftungsschlitze staubfrei.

BEDIENUNGSANLEITUNG FTG 35-DC Cotech

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.

Ver. 20160201

Original Bedienungsanleitung

Tower Fan

ART.NO 18-1286 MODEL FTG 35-DC

36-6188

FTG

35-DC

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

• Das Gerät nicht betreiben, wenn es bzw. das Netzkabel/-Stecker auf irgendeine Weise beschädigt ist oder nicht fehlerfrei funktioniert.
• Das Gerät darf nur an Steckdosen mit 220–240 V AC, 50/60 Hz benutzt werden.
• Niemals versuchen, das Gerät zu reparieren oder anderweitig Änderungen daran vorzunehmen.
• Das Gerät niemals verwenden, wenn das Gerät oder das Gehäuse nicht ordnungsgemäß funktioniert oder wenn Netzkabel bzw. Netzstecker auf irgendeine Weise beschädigt sind.
• Bei Beschädigung ist das Netzkabel nur von einem qualifizierten Fachmann auszutauschen.

- Das Gerät ist ausschließlich für den Hausgebrauch in trockener, sauberer Umgebung geeignet. Das Gerät immer so aufstellen, dass es nicht in Wasser oder andere Flüssigkeiten fallen kann.

- Das Gerät niemals so aufstellen, dass es in Kontakt mit heißen Flächen kommen kann.

- Bei Nichtbenutzung stets den Netzstecker ziehen.

- Das Netzkabel niemals über heiße Flächen oder scharfe Kanten führen.

- Das Produkt ist nur für den Hausgebrauch und für die in dieser Bedienungsanleitung beschriebene Benutzung vorgesehen.

- Niemals Gegenstände oder Finger durch das Schutzgitter des Gerätes stecken.

- Kinder, die sich in der Nähe des Gerätes befinden, niemals unbeaufsichtigt lassen.

- Das Gerät niemals Wasser oder anderen Flüssigkeiten aussetzen.

- Das Gerät erst dann an das Stromnetz anschließen, wenn er vollständig montiert und betriebsbereit ist. Das Gerät immer aufrecht aufstellen und niemals in liegender Position benutzen.

- Das Gerät niemals durch Herausziehen des Netzsteckers ausschalten. Das Gerät mit dem Ein-/Ausschalter ausschalten und dann den Netzstecker aus der Steckdose ziehen.

- Sicherstellen, dass das Gerät komplett fertig montiert ist, bevor es in Betrieb genommen wird.

- Das Gerät niemals in Bereichen einsetzen, in denen explosive Gase oder Stoffe gelagert werden.

• Das Gerät nicht in sehr feuchten oder staubigen Umgebungen oder bei Umgebungstemperaturen von über 40 °C benutzen.
• Personen (einschließlich Kindern), die aufgrund eingeschränkter körperlicher oder geistiger Leistungsfähigkeit bzw. mangelnder Erfahrung/Wissen das Gerät nicht sicher benutzen können, dürfen dies nur unter Aufsicht oder Anleitung verwenden.
• Kein Kinderspielzeug.

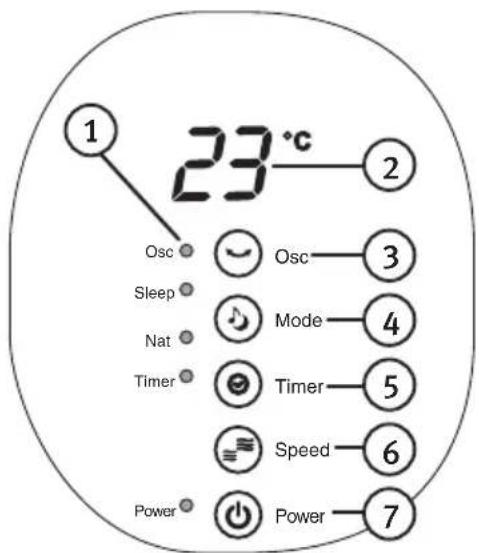

Tasten und Funktionen

1. LED-Indikator für die jeweilige Funktion

2. Display. Wenn der Ventilator angeschlossen ist, wird die aktuelle Zimmertemperatur angezeigt. Das Display zeigt auch die eingestellte Gebläsegeschwindigkeit und Timerzeit an. Nachdem die Einstellungen getätigt wurden, geht das Display zurück zur Temperaturanzeige.

3. ⚙ Osc, Oszillation ein/aus

4. ⚙ Mode, Funktionswahl. Normal, Intervall oder Einschlaffunktion.

5. Timer

6. Speed, Einstellung der Gebläsegeschwindigkeit

7. ⏻ Power, ein/aus

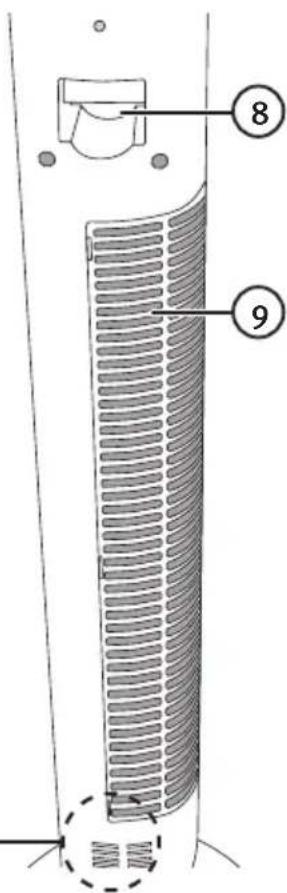

8. Aufbewahrungsfach für Fernbedienung/Tragegriff

9. Abnehmbarer Filter über dem Lufteinlass
10. Belüftungsöffnungen des Motors

Die Tasten und Funktionen der Fernbedienung stimmen mit der Beschreibung oben überein.

1. Zum Aktivieren der Batterie den Kunststoffstreifen entfernen.


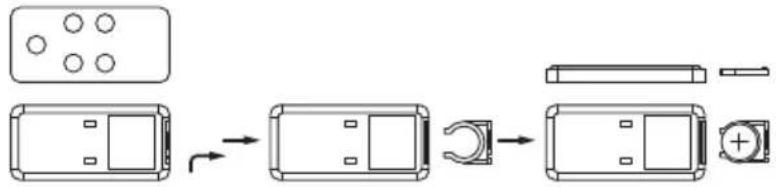

1. Um die Batterie zu wechseln, die Batteriehalterung an der Rückseite der Fernbedienung herausziehen und eine neue Batterie einsetzen (1 × CR2032). Sicherstellen, dass die Plusseite der Batterie wie auf dem Bild ausgerichtet ist.

Montage

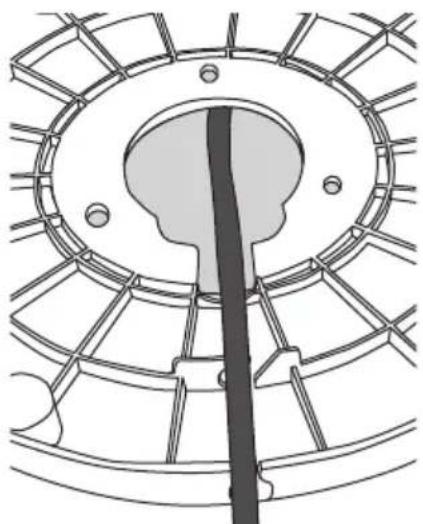

1. Das Netzkabel durch das Loch am Ständer des Ventilators ziehen.

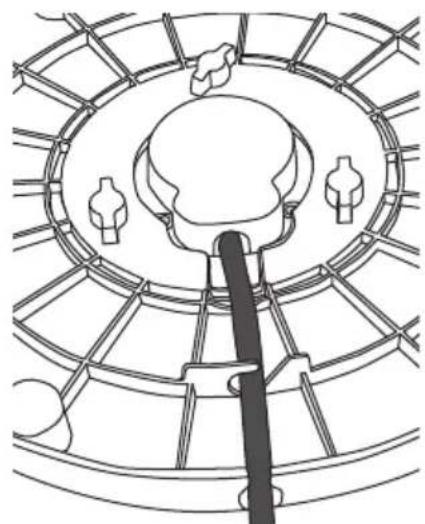

1. Den Ständer am Gerät befestigen, mit den mitgelieferten Flügelmuttern festziehen und das Netzkabel wie auf dem Bild gezeigt durch die Kabeldurchführung legen.

Gebrauch

Ein/Aus

1. Das Gerät auf eine ebenen und stabilen Oberfläche stellen und das Netzkabel an die Steckdose anschließen.
2. Auf ⏻ drücken, um einzuschalten.
3. Erneut auf 🔊 drücken, um auszuschalten.

Oszillation

1. Auf drücken, um die Oszillation des Gerätes einzuschalten. Das Gerät schwingt 60° von Seite zu Seite.
2. Erneut auf ☺ drücken, um die Funktion auszuschalten.

Normal-, Intervall- (Nat), oder Einschlaffunktion (Sleep)

Normal

1. Das Gerät einschalten.
2. Auf 📞 drücken, bis die LED-Indikatoren erlöschen. Die Gebläsegeschwindigkeit mit 📞 wählen.

Intervall (Nat)

1. Das Gerät einschalten.
2. Auf 📍 drücken, bis der LED-Indikator „Nat“ aufleuchtet. Das Gerät ändert die Geschwindigkeit in Intervallen (diese sind ab Werk eingestellt und können nicht geändert werden). Alle Gebläsegeschwindigkeiten (1–4) werden benutzt.

Einschlaffunktion (Sleep)

1. Das Gerät einschalten.
2. Auf 🎨 drücken, bis der LED-Indikator „Sleep“ aufleuchtet. Das Gerät ändert die Geschwindigkeit in Intervallen (diese sind ab Werk eingestellt und können nicht geändert werden). Es werden die niedrigeren Geschwindigkeiten benutzt.

Timer

Auf 📂brücken, um die Dauer in 30-Minuten-Intervallen von 30 min bis 8 Std. einzustellen. Ist die eingestellter Zeitdauer abgelaufen, schaltet das Gerät automatisch aus. Die Timerfunktion kann mit allen oben genannten Funktionen kombiniert werden.

Pflege und Wartung

• Vor Pflege und Wartung immer den Netzstecker ziehen.
• Den Filter über dem Lufteinlass abnehmen, indem die 3 Halterungen des Filters aus dem Gehäuse geschoben werden. Den Filter abnehmen. Den Filter bei Bedarf mit dem Staubsauger reinigen.
• Bei Bedarf das Gehäuse mit einem leicht feuchten Tuch abwischen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.
• Sicherstellen, dass die Belüftungsöffnungen des Motors (10) frei von Staub sind. Bei Bedarf mit dem Staubsauger reinigen.
• Bei längerer Nichtbenutzung immer den Netzstecker ziehen und das Produkt in einem trockenen Innenraum und für Kinder unzugänglich aufbewahren.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Betriebsspannung 220–240 V, 50/60 Hz

Leistungsaufnahme 25 W

Batterie Fernbedienung 1 × CR2032 (inklusive)

Höhe 88 cm

Beschreibung Symbol Wert Einheit
Max. Luftströmung F 23,78 m^3/min
Leistungsaufnahme des Ventilators P 24,90 W
Serviceverhältnis SV 0,96 ( m^3/min )/W
Leistungsaufnahme im Bereitschaftszustand	P_SB	0,64	W
Schallleistungspegel des Ventilators	L_WA	61,56 dB(A)
Max. Luftgeschwindigkeit	c 2,99	m/sek.
Messnorm für die Entwicklung des Service-verhältnisses	IEC 60879:1986 (corr.1992)
