Produkttyp	Tornfläkt
Märke	Cotech
Modell	FTG 35-DC
Strömförsörjning	220–240 V, 50/60 Hz
Strömförbrukning	25 W
Standby-strömförbrukning	0.64 W
Max luftflöde	23.78 m³/min
Max lufthastighet	2.99 m/s
Ljudeffektnivå	61.56 dB(A)
Servicevärde	0.96 (m³/min)/W
Höjd	88 cm
Lägen	Normal, Intervall (Natt), Sömn
Fläkthastigheter	4 nivåer
Oscillation	Ja, 60° från sida till sida
Timer	Upp till 8 timmar (30-minuters intervall)
Fjärrkontrollbatteri	1 × CR2032 (ingår)
Filtertyp	Avtagbart luftintagsfilter (rengörbart/utbytbart)
Display	LED med temperaturvisning
Montering krävs	Ja (basfäste med vingmuttrar)
Användningsplats	Inomhus, torr, ren miljö
Säkerhetsfunktioner	Automatisk avstängning via timer, överhettning? (inte specificerat)

Vanliga frågor - FTG 35-DC Cotech

Hur rengör jag filtret på Cotech FTG 35-DC-fläkten?

Koppla ur fläkten. Tryck på frigöringstabbarna på baksidan, ta bort gallret, dammsug sedan filtret. Byt ut vid behov.

Hur ställer jag in timern på denna fläkt?

Tryck på Timer-knappen för att ställa in timern i 30-minutersintervall, upp till 8 timmar. Fläkten stängs av automatiskt efter inställd tid.

Hur använder jag oscillationsfunktionen?

Tryck på Osc-knappen för att starta oscillation (60° från sida till sida). Tryck igen för att stoppa.

Vad gör de olika lägena (Normal, Intervall, Sömn)?

Normal: konstant fläkthastighet. Intervall (Natt): fabriksprogram som använder alla hastigheter. Sömn: låghastighetsprogram för tyst drift.

Hur byter jag batteriet i fjärrkontrollen?

Vänd på fjärrkontrollen, dra ut batterifacket, byt ut mot ett CR2032-batteri (pluspolen uppåt), skjut sedan tillbaka facket.

Vad ska jag göra om fläkten inte startar?

Kontrollera att den är ansluten till ett fungerande uttag och att strömbrytaren är intryckt. Se till att nätkabeln inte är skadad. Om den fortfarande inte fungerar, kontakta kundtjänst.

Kan jag använda denna fläkt utomhus?

Nej, fläkten är endast avsedd för inomhusbruk i en torr, ren miljö. Utsätt den inte för vatten eller fukt.

Hur monterar jag basen?

Trä nätkabeln genom basens hål, fäst basen på fläktkroppen och dra åt med medföljande vingmuttrar. Drag kabeln genom kabelstyrningarna.

Varför visar displayen en temperatur?

Fläkten visar automatiskt aktuell rumstemperatur när den är ansluten till ström. Den återgår till temperatur efter hastighets-/timerinställning.

Hur rengör jag fläktens utsida?

Torka av med en ren, fuktig trasa och milt rengöringsmedel. Använd aldrig lösningsmedel eller frätande kemikalier. Håll ventilationsöppningarna dammfria.

BRUKSANVISNING FTG 35-DC Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.

Säkerhet

• Använd aldrig produkten om nätkabeln, stickproppen eller någon annan del är skadad eller inte fungerar normalt.
• Produkten får endast anslutas till ett vägguttag med 220–240 V AC, 50/60 Hz.
• Försök aldrig reparera eller modifiera produkten på något sätt.
• Använd aldrig produkten om den inte fungerar normalt eller om höljet, nätkabeln eller stickproppen på något sätt är skadade.
• Om nätkabeln på något sätt skadas ska den bytas av behörig elektriker.
• Produkten får endast användas inomhus i torra och rena miljöer. Placera aldrig produkten på sådant sätt att den kan falla ned i vatten eller andra vätskor.
• Placera aldrig produkten på sådant sätt att den kommer i kontakt med heta ytor.
• Dra alltid ut stickproppen ur vägguttaget när produkten inte används.
• Placera aldrig nätsladden över heta ytor, skarpa kanter eller hörn.
• Produkten är endast avsedd för privat bruk i hemmet på det sätt som beskrivs i den här bruksanvisningen.
• Stick aldrig in något föremål eller fingrar genom fläktgallren.
• Lämna aldrig barn utan tillsyn när de vistas i produktens närhet.
• Utsätt aldrig produkten för vatten eller andra vätskor.
• Anslut inte produkten till elnätet innan den är helt monterad och klar. Produkten måste stå upprätt, den får inte användas liggande.
• Stäng aldrig av produkten genom att dra ut stickproppen ur vägguttaget. Stäng av med strömbrytaren och dra därefter ut stickproppen ur vägguttaget.
• Försäkra dig om att produkten är helt färdigmonterad innan den används första gången.
• Använd aldrig produkten i miljöer där explosiva gaser eller ämnen förvaras.
• Använd inte produkten i mycket fuktiga eller dammiga miljöer eller i miljöer där temperaturen överstiger 40 °C.
• Personer (inklusive barn) vars fysiska eller mentala förmåga eller brist på erfarenhet och kunskap gör att de inte kan använda produkten på ett säkert sätt får inte använda den utan tillsyn eller handledning.
• Låt aldrig barn leka med produkten.

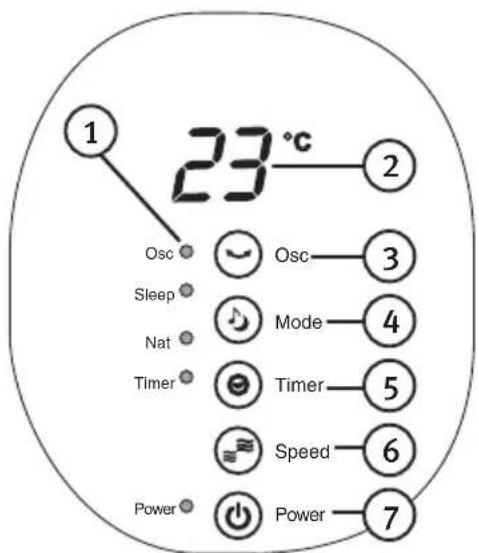

Knappar och funktioner

1. LED-indikatorer för respektive funktion

2. Display. När fläkten är nätansluten visas aktuell rumstemperatur. Displayen visar också fläkthastighet och timertider när dessa ställs in. Efter avslutade inställningar återgår displayen till temperaturvisning.

3. ⬌ Osc, svepande rörelse på/av

4. Mode, val av funktion. Normal, intervall eller insomningsfunktion.
5. Ⓥ Timer
6. Speed, inställning av fläkthastighet

7. Ⓧ Power, på/av

8. Förvaringsfack för fjärrkontroll/bärhandtag

9. Avtagbart filter över luftinlopp
10. Fläktmotorns ventilationsöppning

Fjärrkontroll

Fjärrkontrollens knappar och funktioner överensstämmer med ovanstående beskrivning.

1. Dra bort plastfliken för att aktivera batteriet.


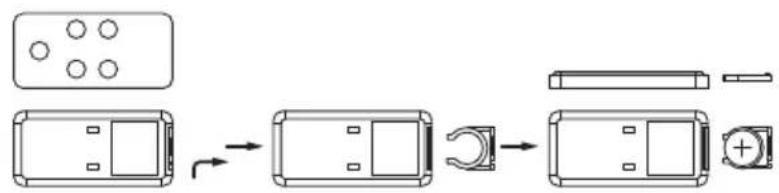

1. Om du behöver byta batteriet, dra ut batterihållaren på fjärrkontrollens baksida och sätt i ett nytt batteri (1 × CR2032). Se till att batteriets pluspol vänds som på bilden.

Montering

1. Dra nätkabeln genom hålet i fläktens fot.

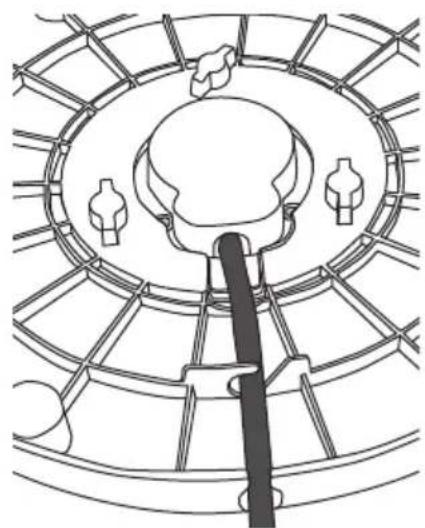

1. Fäst foten på fläkten, dra fast den med de medföljande vingmuttrarna och lägg nätkabeln i kabelgenomföringen som bilden visar.

Användning

På/av

1. Placera fläkten på ett plant och stabilt underlag och anslut nätkabelns stickpropp till ett vägguttag.
2. Tryck ⏻ för att slå på.
3. Tryck ⏻ igen för att slå av.

Svepande rörelse

1. Tryck för att slå på fläktens svepande funktion (oscillering). Fläkten sveper 60° från sida till sida.
2. Tryck ⬇ igen för att stänga av funktionen.

Normal-, intervall- (Nat) eller insomningsfunktion (Sleep)

Normal

1. Slå på fläkten.
2. Tryck Ⓜ tills LED-indikatorerna är släckta. Välj fläkthastighet med

Intervall (Nat)

1. Slå på fläkten.
2. Tryck ⚫ tills LED-indikatorn vid "Nat" tänds. Fläkten byter fläkthastighet i intervaller programmerade från fabrik (intervallen kan inte ändras). Alla fläkthastigheter (1–4) används.

Insomningsfunktion (Sleep)

1. Slå på fläkten.
2. Tryck ⚙ tills LED-indikatorn vid "Sleep" tänds. Fläkten byter fläkthastighet i intervaller programmerade från fabrik (intervallen kan inte ändras). De lägre fläkthastigheterna används.

Timer

Tryck för att ställa in tiden i 30 min-intervaller från 30 min till 8 tim. När inställd tid har passerat stängs fläkten automatiskt av. Timerfunktionen kan användas tillsammans med alla ovanstående funktioner.

Skötsel och underhåll

• Dra alltid ut stickproppen ur vägguttaget före rengöring.
• Ta bort filtret över fläktens luftinlopp genom att skjuta ut filtrets 3 fästen från fläktens hölje. Lyft bort filtret. Dammsug filtret vid behov.
• Torka av fläktens hölje med en lätt fuktad trasa vid behov. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Kontrollera att fläktmotorns ventilationsöppningar (10) är fria från damm. Dammsug vid behov.
• Dra alltid ut stickproppen ur vägguttaget och förvara fläkten torrt och dammfritt utom räckhåll för barn om den inte ska användas under en längre period.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Batteri fjärrkontroll 1 × CR2032 (ingår)

Höjd 88 cm

Beskrivning Symbol Värde Enhet
Max luftflöde F 23,78 m3/min
Fläktens ineffekt P 24,90 W
Driftvärde SV 0,96	(m3/min)/W
Effektförbrukning i standbyläge	PSB	0,64	W
Fläktens ljudeffektnivå	LWA	61,56 dB(A)
Max lufthastighet	c 2,99	m/sek
Standard som använts förmätning av driftvärde	IEC 60879:1986 (corr.1992)
