4057401112 - Tuuletin Cotech - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kattotuuletin
Merkki	Cotech
Malli	4057401112
Tuotenro	36-6153
Siipien lukumäärä	5
Nimellisjännite	220–240 V AC, 50 Hz
Tuulettimen moottorin teho	Maks. 60 W
Lampun kanta	E14
Lampun maksimiteho	1 × 60 W
Nopeusasetukset	3 (Suuri, Normaali, Pieni) ja Pois päältä vetoketjulla
Pyörimissuunta	Vaihdettava (Kesä/Talvi -tila)
Valo päälle/pois	Erillisellä vetoketjulla
Asennuksen vähimmäiskorkeus	2,3 m (siivistä lattiaan)
Kattokiinnityksen painokapasiteetti	Väh. 100 kg
Sähköliitäntä	Pysyvä asennus kaikkinapaisella kytkimellä (väh. 3 mm kosketusväli)
Suojamaadoitus	Vaaditaan
Vain sisäkäyttöön	Kyllä
Huolto	Katkaise virta ennen puhdistusta; siivet voidaan pyyhkiä
Hävittäminen	Kierrätä paikallisessa keräyspisteessä; älä hävitä kotitalousjätteen mukana
Mukana toimitetut osat	Tuulettimen siivet, siipikiinnikkeet, asennusteline, vetoketjut, lampun hajotin, tarvikkeet

Usein kysytyt kysymykset - 4057401112 Cotech

Voinko asentaa kattotuulettimen itse?

Ei. Pysyvän asennuksen saa suorittaa vain valtuutettu sähköasentaja turvallisuuden ja paikallisten määräysten noudattamisen varmistamiseksi.

Mikä on asennuksen vaadittu vähimmäiskorkeus?

Tuulettimen siipien ja lattian välinen vähimmäisetäisyys on oltava 2,3 metriä henkilövahinkojen välttämiseksi.

Kuinka vaihdan pyörimissuunnan?

Sammuta tuuletin kaikkinapaisella kytkimellä, liu'uta sitten pyörimissuunnan kytkin (sijaitsee moottorin kotelossa) vasemmalle kesätilaa (jäähdytys) varten tai oikealle talvitilaa varten (lämpimän ilman kierrätys katosta).

Kuinka säädän tuulettimen nopeutta?

Käytä tuulettimen nopeuden vetoketjua: 1 veto = suuri nopeus, 2 vetoa = normaali nopeus, 3 vetoa = pieni nopeus, 4 vetoa = POIS PÄÄLTÄ.

Minkä tyyppistä lamppua tuuletin käyttää?

Tuuletin käyttää E14-kantaista lamppua, jonka maksimiteho on 60 W (220–240 V AC).

Kuinka sytytän ja sammutan valon?

Käytä valon vetoketjua lampun kytkemiseen päälle tai pois päältä.

Mikä on kattokiinnityksen enimmäispaino, jonka sen on kestettävä?

Valitun kiinnityspisteen vähimmäiskantavuuden on oltava 100 kg tuulettimen tukemiseksi.

Voidaanko tuuletin asentaa kylpyhuoneeseen tai ulos?

Ei. Tuuletinta ei saa asentaa kosteisiin tai märkiin tiloihin ja se on tarkoitettu vain sisäkäyttöön.

Kuinka puhdistan tuulettimen?

Sammuta tuuletin ja kaikkinapainen kytkin ennen puhdistusta. Pyyhi siivet ja kotelo pehmeällä, kuivalla liinalla. Älä käytä vettä tai voimakkaita kemikaaleja.

Kuinka tuuletin tulee hävittää, kun se ei ole enää käyttökelpoinen?

Älä hävitä kotitalousjätteen mukana. Vie se paikalliseen keräyspisteeseen tai ota yhteyttä ostopaikkaan ympäristöystävällisen kierrätyksen järjestämiseksi.

KÄYTTÖOHJE 4057401112 Cotech

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys asiakaspalveluun.

Turvallisuus

Asennuksen saa suorittaa ainoastaan valtuutettu sähköasentaja.

• Älä liitä tuuletinta seinäpistorasiaan. Tuuletin tulee liittää kiinteänä asennuksena kattoon.
• Tuulettimen lapojen ja lattian välisen etäisyyden tulee olla vähintään 2,3 metriä. Tuulettimen ripustuskohdan katossa tulee kestää vähintään 100 kilon kuormitus.
• Asenna kiinteään tulevaan liitäntäjohtoon moninapainen virtakytkin, jonka kontaktipintojen välinen etäisyys on vähintään 3 mm.
• Liitä tuulettimeen lamppu (kanta E14, enintään 60 W).
• Sammuta tuuletin ennen huoltoa ja puhdistamista.
• Sähköasennus tulee tehdä paikallisten lakien ja asetusten mukaisesti.
• Tuuletin tulee suojamaadoittaa sähköiskuvaaran välttämiseksi.
• Tuuletinta ei saa asentaa kosteisiin tiloihin.
• Ole varovainen, kun olet liikkuvien lapojen läheisyydessä.
• Laitetta saavat käyttää vain yli 8-vuotiaat. Henkilöt, joilla on fyysisiä tai psyykkisiä rajoitteita tai henkilöt, joilla ei ole riittävästi laitteen käytön turvallisuuteen vaikuttavia taitoja tai kokemusta, saavat käyttää laitetta, jos heitä on ohjeistettu sen turvallisesta käytöstä ja käytön mahdollisista vaaroista.
• Älä anna lasten leikkiä laitteella.
• Lapset eivät saa puhdistaa ja huoltaa laitetta ilman aikuisen valvontaa.
• Vain sisäkäyttöön.

Varoitussymbolit

Varoitus! Tuulettimen lapojen ja lattian välisen etäisyyden tulee olla vähintään 2,3 metriä. Loukkaantumisvaara!

Tuotekuvaus

1. Ketju tuulettimen kierrosluvun muuttamiseen
2. Lampun kupu
3. Pyörimissuunnan vaihtaminen.
4. Ketju valaisimen sytyttämiseen/sammuttamisen.
5. Valaisimen runko
6. Tuulettimen lavan kiinnike (× 5)
7. Tuulettimen lapa (× 5)
8. Moottorin kupu
9. Ylempi kupu
10. Kiinnitysruuvit
11. Koukku
12. Ripustuskonsoli

Asennus

Varoitus! Kattotuuletin tulee asentaa tulevaan liitäntäjohtoon moninapaisella virtakytkimellä.

Varoitus! Varmista ennen asennuksen aloittamista, että moninapainen virtakytkin on sammutettu.

Huom.! Ota toinen henkilö avuksi asennukseen.

1. Avaa pakkaus ja poista tuulettimen osat. Varmista, että kaikki osat ovat mukana.

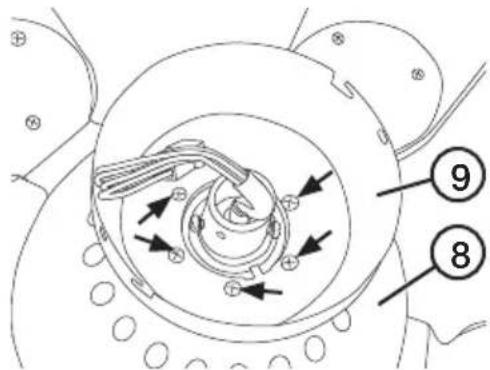

2. Ruuvaa ylempi kupu (9) moottorikupuun (8) käyttämällä moottorikuvussa olevia ruuveja ja aluslaattoja (nuolen kohdalla).

1. Käännä tuuletin niin, että valaisimen runko osoittaa ylöspäin. Ruuvaa kiinni tuuletinlapojen kiinnikkeet (6) seuraavassa järjestyksessä: kumialuslaatta (valmiiksi asennettu), lavan kiinnike, aluslaatta ja ruuvi. Käytä valaisimen rungossa olevia ruuveja ja aluslaattoja (nuolen kohdalla).

2. Ruuvaa tuulettimen lavat (7) kiinnikkeisiin. Lapojen ruuvit ja mutterit ja ketjut (1 ja 4) ovat muovipussissa.

3. Ruuvaa ripustuskonsoli (12) kattoon siten, että tuleva liitäntäjohto menee keskellä olevan reiän läpi. Käytä sopivia ruuveja ja aluslaattoja tai jousialuslaattoja. Varmista ennen ripustuskonsolin asentamista, että katto ja ruuvit kestävät tuulettimen painon. Varmista ennen poraamista, että katossa ei ole sähköjohtoja tai vesiputkia.

4. Liitä tuleva johto ripustuskonsolin (12) liitinrimaan. Liitä sininen johto liitäntään N, musta tai ruskea johto liitäntään L ja keltavihreä johto liitäntään ±.

1. Ripusta tuuletin kattoon. Ripustuskonsolissa on koukku (11) tuulettimen ripustamiseksi asennuksen ja huollon aikana. Ylemmässä kuvussa (9) on reikä, johon koukku sopii.

2. Paina johtojen pikaliitännät yhteen.

3. Irrota kattotuuletin koukusta. Paina kattotuuletin ripustuskonsoliin (12) niin, että ylemmän kuvun reiät sopivat ripustuskonsolin reikiin.

4. Ruuvaa tuuletin kiinni ripustuskonsoliin neljällä ruuvilla ja aluslaatalla (10).

5. Aseta lamppu ja laita lasikupu paikalleen.

6. Asenna ketjut (1 ja 4) valaisimen rungosta roikkuviin lyhyisiin ketjuihin.

Käyttö

Pyörimissuunta

- Varoitus! Sammuta tuuletin moninapaisella virtakytkimellä.

- Valitse pyörimissuunta kytkimellä (3).

- Talviasento: Käännä kytkintä oikealle, jolloin tuuletin liikuttaa lämmintä ilmaa alaspäin katosta.

- Kesäasento: Käännä kytkintä vasemmalle, jolloin tuuletin liikuttaa huoneilmaa jäähdyttäen sitä samalla.

- Käynnistä moninapaisella virtakytkimellä.

Kierrosluvun valitseminen / käynnistäminen (ON) / sammuttaminen (OFF)

Valitse toiminto vetämällä ketjusta (1). Vedä useita kertoja valitaksesi haluamasi toiminnon seuraavassa järjestyksessä – Suuri nopeus – Keskinopeus – Alhainen nopeus – Sammutettu (OFF) – Suuri nopeus jne.

Lampun sytyttäminen ja sammuttaminen

Sytytä ja sammuta lamppu vetämällä ketjusta (4).

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tuulettimen moottorin teho Enintään 60 W

Deckenventilator

Asiakaspalvelu puh.: 020 111 2222

sähköposti: [e-mail]

Internet

www.clasohlson.fi

Osoite Clas Ohlson Oy, Maistraatinportti 4 A, 00240 HELSINKI
