Produkttyp	Deckenventilator
Marke	Cotech
Modell	4057401112
Artikel-Nr.	36-6153
Anzahl der Flügel	5
Nennspannung	220–240 V AC, 50 Hz
Motorleistung	Max. 60 W
Lampensockel	E14
Max. Lampenleistung	1 × 60 W
Drehzahlstufen	3 (Hoch, Normal, Niedrig) plus Aus über Zugkette
Drehrichtung	Umschaltbar (Sommer-/Wintermodus)
Licht Ein/Aus	Über separate Zugkette
Minimale Montagehöhe	2,3 m (vom Flügel bis zum Boden)
Tragfähigkeit der Deckenbefestigung	Mind. 100 kg
Elektrischer Anschluss	Feste Installation über allpoligen Schalter (mind. 3 mm Kontaktöffnung)
Schutzleiter	Erforderlich
Nur für Innenräume	Ja
Wartung	Vor der Reinigung Strom ausschalten; Flügel können abgewischt werden
Entsorgung	Zur örtlichen Sammelstelle bringen; nicht im Hausmüll entsorgen
Im Lieferumfang enthalten	Ventilatorflügel, Flügelhalterungen, Montagehalterung, Zugketten, Lampenschirm, Montagematerial

Häufig gestellte Fragen - 4057401112 Cotech

Kann ich den Deckenventilator selbst installieren?

Nein. Die feste Installation sollte nur von einem autorisierten Elektriker durchgeführt werden, um die Sicherheit und Einhaltung der örtlichen Vorschriften zu gewährleisten.

Welche Mindesthöhe ist für die Installation erforderlich?

Der Mindestabstand zwischen den Ventilatorflügeln und dem Boden muss 2,3 Meter betragen, um Verletzungsrisiken zu vermeiden.

Wie ändere ich die Drehrichtung?

Schalten Sie den Ventilator über den allpoligen Schalter aus und schieben Sie den Drehrichtungsschalter (am Motorgehäuse) nach links für den Sommerbetrieb (Kühlung) oder nach rechts für den Winterbetrieb (Zirkulation warmer Luft von der Decke).

Wie steuere ich die Ventilatorgeschwindigkeit?

Verwenden Sie die Zugkette für die Geschwindigkeit: 1 Zug = hohe Geschwindigkeit, 2 Züge = normale Geschwindigkeit, 3 Züge = niedrige Geschwindigkeit, 4 Züge = AUS.

Welche Art von Lampe verwendet der Ventilator?

Der Ventilator verwendet eine Lampe mit E14-Sockel und einer maximalen Leistung von 60 W (220–240 V AC).

Wie schalte ich das Licht ein und aus?

Verwenden Sie die Zugkette für das Licht, um die Lampe ein- oder auszuschalten.

Welches Mindestgewicht muss die Deckenbefestigung tragen?

Der gewählte Befestigungspunkt muss eine Mindesttragfähigkeit von 100 kg haben, um den Ventilator zu halten.

Kann der Ventilator im Badezimmer oder im Freien installiert werden?

Nein. Der Ventilator darf nicht in feuchten oder nassen Umgebungen installiert werden und ist nur für den Innenbereich geeignet.

Wie reinige ich den Ventilator?

Schalten Sie den Ventilator und den allpoligen Schalter vor der Reinigung aus. Wischen Sie die Flügel und das Gehäuse mit einem weichen, trockenen Tuch ab. Kein Wasser oder aggressive Chemikalien verwenden.

Wie sollte ich den Ventilator entsorgen, wenn er nicht mehr verwendbar ist?

Nicht im Hausmüll entsorgen. Bringen Sie ihn zu einer örtlichen Sammelstelle oder wenden Sie sich an die Verkaufsstelle für eine umweltgerechte Verwertung.

BEDIENUNGSANLEITUNG 4057401112 Cotech

Art.Nr. 36-6153 Modell 4057401112

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Sicherheit

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden.

• Das Gerät niemals an eine Steckdose anschließen, es muss an eine feste Elektroinstallation an der Decke angeschlossen werden.
• Mindestabstand zwischen Ventilatorblättern und Fußboden: 2,3 Meter. Die Stelle, an der das Gerät an der Decke befestiget wird, muss eine Belastung von min. 100 kg aushalten.
• Es muss ein allpoliger Schalter mit Mindestabstand von 3 mm zwischen den Kontaktflächen am fest verlegten, zuführenden Anschlusskabel installiert werden.
• Nur ein Leuchtmittel (max. 60 W) benutzen, das für den E14-Sockel des Gerätes vorgesehen ist.

- Das Gerät vor Reinigung und Wartung ausschalten.

- Elektroinstallationen gemäß der lokalen Bestimmungen und Vorschriften durchführen.

- Das Gerät muss geerdet werden, um das Risiko für Stromschläge zu verhindern.

- Das Gerät niemals in feuchten oder nassen Räumlichkeiten installieren.

- In der Nähe der Rotorblätter immer große Vorsicht walten lassen.

- Das Gerät ist nur dann für Kinder ab 8 Jahren oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, bzw. mangelnder Erfahrung/Wissen geeignet, wenn diese in die sichere Handhabung eingeführt worden sind und Risiken und Gefahren der Benutzung verstehen.

- Kein Kinderspielzeug.

- Reinigung und Wartung darf von Kindern nur unter Aufsicht eines Erwachsenen durchgeführt werden.

- Nur für den Betrieb im Innenbereich zugelassen.

Warnzeichen

Warnung: Mindestabstand zwischen Ventilatorblättern und

Fußboden: 2,3 Meter. Gefahr von Personenschäden!

Produktbeschreibung

1. Kette zur Einstellung der Drehzahl
2. Lampenhaube
3. C Einstellung der Drehrichtung
4. Kette zum Ein-/Ausschalten der Beleuchtung
5. Gehäuse
6. Halterung für die Rotorblätter (× 5)
7. Rotorblätter (× 5)
8. Motorgehäuse
9. Obere Abdeckung
10. Befestigungsschrauben
11. Haken
12. Befestigungsblech

Warnung: Sicherstellen, dass das Gerät mit einem allpoligen Schalter an einem fest verlegten, zuführenden Anschlusskabel installiert wird.

Warnung: Sicherstellen, dass der allpolige Schalter ausgeschaltet ist, bevor mit der Montage begonnen wird.

Hinweis: Die Montage idealerweise zu zweit durchführen.

1. Den Karton öffnen und die Geräteteile herausnehmen. Sicherstellen, dass alle Teile enthalten sind.

2. Die obere Abdeckung (9) auf das Motorgehäuse (8) schrauben, dazu die Schrauben und Unterlegscheiben (am Pfeil) benutzen, die am Motorgehäuse montiert sind.

3. Das Gerät mit dem Gehäuse (5) nach oben wenden. Die Halterungen der Rotorblätter (6) in folgender Reihenfolge festschrauben: Gummiunterlegscheibe (bereits montiert), Halterung für Rotorblätter, Unterlegscheibe und Schraube. Die Schrauben und Unterlegscheiben benutzen, die am Gehäuse (am Pfeil) montiert sind.

4. Die Rotorblätter (7) an den Halterungen festschrauben. Die Schrauben und Muttern für die Rotorblätter sowie die Ketten (1 und 4) befinden sich in einem Plastikbeutelchen.

5. Das Befestigungsblech (12) an der Decke so festschrauben, dass das zuführende Anschlusskabel durch das Loch in der Mitte liegt. Geeignete Schrauben mit Unterlegscheiben oder Federringen benutzen. Sicherstellen, dass die Decke und die Schrauben das Gewicht des Gerätes tragen können, bevor das Befestigungsblech montiert wird. Vor dem Bohren sicherstellen, dass keine versteckten Kabel oder Rohre in der Decke verlegt sind.

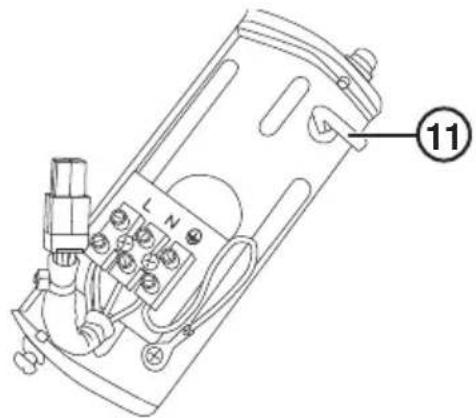

6. Das zuführende Kabel an die Lüsterklemme an das Befestigungsblech (12) anschließen, den blauen Leiter an N, den schwarzen oder braunen Leiter an L und den gelb-grünen Leiter an ± .

1. Den Ventilator an der Decke aufhängen. Das Befestigungsblech hat einen Haken (11), an dem das Gerät bei der Montage und Wartung aufgehängt werden kann. Die obere Abdeckung (9) hat ein Loch, in das der Haken passt.

2. Die Schnellanschlüsse der Kabel zusammendrücken.

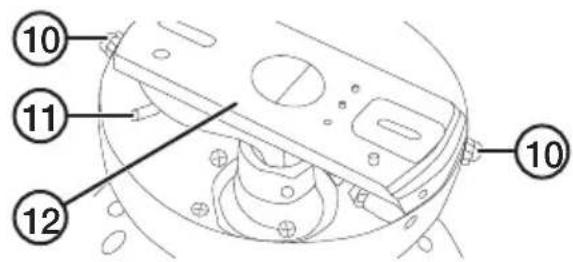

3. Das Gerät vom Haken abnehmen. Das Gerät an das Befestigungsblech (12) drücken, sodass die Löcher der oberen Abdeckung auf die Löcher im Befestigungs- blech passen.
4. Das Gerät mit 4 Schrauben und Unterlegscheiben (10) am Befestigungsblech festschrauben.
5. Ein Leuchtmittel einsetzen und die Lampenhaube montieren.
6. Die Ketten (1 und 4) an den kurzen heraushängenden Ketten anbringen.

• Warnung: Das Gerät mit dem allpoligen Schalter ausschalten.
  • Die Drehrichtung mit dem Umschalter (3) einstellen.
• Wintermodus: Den Umschalter nach rechts führen, damit die warme Luft von der Decke nach unten befördert wird.
• Sommermodus: Den Umschalter nach links führen, damit die Luft im Zimmer zirkuliert und dadurch abkühlt.
• Den allpoligen Schalter einschalten.

Drehzahl wählen / einschalten (ON) / ausschalten (OFF)

An der Kette (1) ziehen, um die gewünschte Funktionsweise des Gerätes einzustellen. Mehrfach ziehen, um in der folgenden Reihenfolge die Funktionen einzustellen: Hohe Geschwindigkeit – Mittlere Geschwindigkeit – Niedrige Geschwindigkeit – Ausgeschaltet (OFF) – Hohe Geschwindigkeit usw.

Die Beleuchtung ein- und ausschalten

An der Kette 📊(4) ziehen, um die Lampe ein oder auszuschalten.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling abgeben um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Leuchtmittel 220–240 V AC, E14, max. 1 x 60 W Nennspannung 220–240 V AC, 50 Hz Leistungsaufnahme des Motors Max. 60 W
