Produkttyp	Takfläkt
Varumärke	Cotech
Modell	4057401112
Art.nr	36-6153
Antal blad	5
Märkspänning	220–240 V AC, 50 Hz
Fläktmotorns effekt	Max 60 W
Lamphållare	E14
Max lampstyrka	1 × 60 W
Hastighetsinställningar	3 (Hög, Normal, Låg) plus Av via dragkedja
Rotationsriktning	Väljbar (Sommar/Vinterläge)
Ljus På/Av	Via separat dragkedja
Minsta installationshöjd	2,3 m (från blad till golv)
Takfästets viktkapacitet	Min 100 kg
Elektrisk anslutning	Permanent installation via allpolig brytare (min 3 mm kontaktsavstånd)
Skyddsjordning	Krävs
Endast för inomhusbruk	Ja
Underhåll	Stäng av strömmen före rengöring; blad kan torkas av
Avfallshantering	Återvinn på lokal återvinningscentral; kasta inte med hushållsavfall
Ingående komponenter	Fläktblad, bladfästen, takfäste, dragkedjor, lampdiffuser, monteringsmaterial

Vanliga frågor - 4057401112 Cotech

Kan jag installera takfläkten själv?

Nej. Permanent installation bör endast utföras av en auktoriserad elektriker för att säkerställa säkerhet och efterlevnad av lokala bestämmelser.

Vilken är den minsta höjd som krävs för installation?

Det minsta avståndet mellan fläktbladen och golvet måste vara 2,3 meter för att undvika risk för personskada.

Hur ändrar jag rotationsriktningen?

Stäng av fläkten med den allpoliga brytaren, skjut sedan rotationsomkopplaren (placerad på motorhuset) åt vänster för sommarläge (kylning) eller åt höger för vinterläge (cirkulation av varm luft från taket).

Hur styr jag fläktens hastighet?

Använd fläktens hastighetsdragkedja: 1 drag = hög hastighet, 2 drag = normal hastighet, 3 drag = låg hastighet, 4 drag = AV.

Vilken typ av lampa använder fläkten?

Fläkten använder en E14-socklad lampa med maximal effekt på 60 W (220–240 V AC).

Hur tänder och släcker jag lampan?

Använd ljusets dragkedja för att tända eller släcka lampan.

Vilken är den maximala vikten som takfästet måste klara?

Den valda fästpunkten måste ha en minimibelastning på 100 kg för att bära fläkten.

Kan fläkten installeras i ett badrum eller utomhus?

Nej. Fläkten får inte installeras i fuktiga eller våta miljöer och är endast avsedd för inomhusbruk.

Hur rengör jag fläkten?

Stäng av fläkten och den allpoliga brytaren innan rengöring. Torka av bladen och huset med en mjuk, torr trasa. Använd inte vatten eller starka kemikalier.

Hur ska jag göra med fläkten när den inte längre går att använda?

Kasta den inte med hushållsavfall. Lämna den på en lokal återvinningscentral eller kontakta inköpsstället för miljövänlig återvinning.

BRUKSANVISNING 4057401112 Cotech

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.

Säkerhet

Installation ska utföras av behörig elinstallatör.

• Anslut aldrig fläkten till ett vägguttag, den måste anslutas till fast elinstallation i taket.
• Minsta avständ mellan fläktens blad och golv: 2,3 meter. Upphängningspunkten där fläkten är fäst i taket måste tåla en belastning på minst 100 kg.
• En allpolig strömbrytare, med ett minsta avständ på 3 mm mellan kontaktytorna måste installeras på den fasta inkommande anslutningskabeln.
• Använd endast en ljuskälla (max 60 W) som är avsedd för att monteras i takfläktens E14-sockel.
• Stäng av fläkten innan service och rengöring.
• Einstallationen måste utföras enligt lokala regler och förordningar.
• Fläkten måste skyddsjordas för att undvika risk för elektrisk chock.
• Fläkten får inte monteras i fuktiga eller våta utrymmen.
• Var försiktig om du arbetar i närheten av de roterande bladen.
• Takfläkten får användas av barn från 8 år och av personer med någon form av funktionsnedsättning, brist på erfarenhet eller kunskap som skulle kunna äventyra säkerheten, om de har fått instruktioner om hur den på ett säkert sätt ska användas och förstår faror och risker som kan uppkomma.
• Låt aldrig barn leka med takfläkten.
• Rengöring och skötsel får inte utföras av barn utan tillsyn.
• Endast för användning inomhus.

Varningssymbol

Varning! Minsta avstånd mellan fläktens blad och golvet: 2,3 meter. Risk för personskada!

Produktbeskrivning

1. Kedja för inställning av fläktens varvtal
2. Lampkupa
3. C Inställning av rotationsriktning
4. Kedja för att tända/släcka belysningen
5. Armaturhus
6. Fäste till fläktblad (× 5)
7. Fläktblad (× 5)
8. Motorkåpa
9. Övre kåpa
10. Fästskruvar
11. Krok
12. Upphängningskonsol

Varning! Se till att takfläkten monteras med en allpolig strömbrytare på den fasta inkommande anslutningskabeln.

Varning! Kontrollera att den allpoliga strömbrytaren är avstängd innan monteringen påbörjas.

Obs! Ta gärna någon till hjälp under monteringen.

1. Öppna kartongen och ta ut fläktens delar. Kontrollera att alla delar finns med.

2. Skruva fast den övre kåpan (9) på motorkåpan (8), använd de skruvar och brickor (vid pilen) som är monterade på motorkåpan.

1. Vänd fläkten så att armaturhuset kommer uppåt. Skruva fast fläktbladens fästen (6), de ska monteras i ordningen: gummibricka (redan monterad), fäste för blad, bricka och skruv. Använd de skruvar och brickor som är monterade i armaturhuset (vid pilen).

2. Skruva fast fläktbladen (7) på fästena. Skruvar och muttrar till fläktbladen, samt kedjorna (1 och 4), finns i en plastpåse.

3. Skruva fast upphängningskonsolen (12) i taket så att inkommande anslutningskabel kommer in genom hålet i centrum. Använd lämpliga skruvar med plan- eller fjäderbrickor. Kontrollera att taket och skruvarna håller för takfläkten innan upphängningskonsolen monteras. Kontrollera innan du borrar, att det inte finns gömda kablar eller rör i taket.

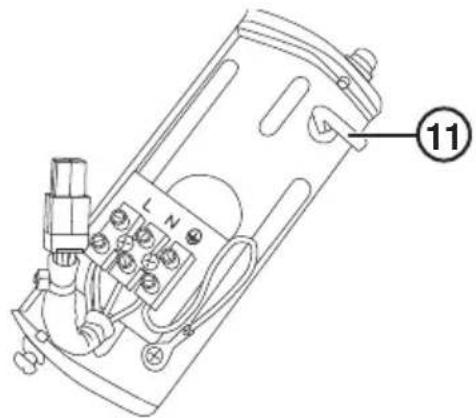

4. Anslut inkommande kabel till kopplingsplinten på upphängningskonsolen (12), blå kabel till N, svart eller brun kabel till L och gul/grön kabel till ± .

1. Häng upp fläkten i taket. Upphängningskonsolen har en krok (11) som är avsedd för att hänga upp fläkten i vid montering och service. Övre kåpan (9) har ett hål som kroken passar i.

2. Tryck ihop kablarnas snabbkopplingar.

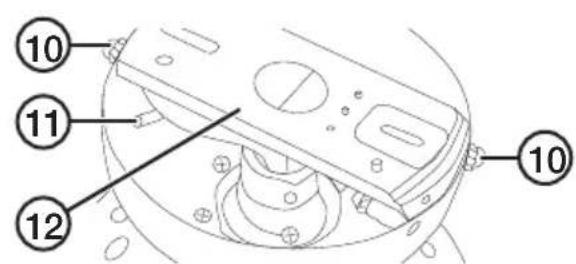

3. Lossa takfläkten från kroken. Tryck takfläkten mot upphängnings- konsolen (12) så att hålen i övre käpan passar mot hålen i upphängningskonsolen.

4. Skruva fast takfläkten i upphängningskonsolen med 4 skruvar och brickor (10).

5. Sätt i en ljuskälla och montera lampkupan.
6. Montera kedjorna (1 och 4) på de korta kedjorna som hänger ut från armaturhuset.

• Varning! Stäng av takfläkten med den allpoliga strömbrytaren.
• Ställ in rotations riktning med omkopplaren (3).
• Vinterläge: För omkopplaren åt höger för att trycka ner den varma luften från taket.
• Sommarläge: För omkopplaren åt vänster för att luften ska cirkulera i rummet som på så sätt blir svalare.
• Slå på den allpoliga strömbrytaren.

Välj varvtal/slä på (ON)/slå av (OFF)

Dra i kedjan - (1) för att välja önskad funktion för fläkten. Dra upprepade gånger till önskad funktion i denna sekvens Hög hastighet – Mellanhastighet – Låg hastighet – Avstängd (OFF) - Hög hastighet o.s.v.

Tänd och släck lampan

Dra i kedjan (4) för att tända eller släcka lampan.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Ljuskälla 220–240 V AC, E14, max 1 × 60 W

Märkspänning 220–240 V AC, 50 Hz

Effekt fläktmotor Max 60 W
