Tuotetyyppi	Jalustatuuletin
Malli	FD-40ME3
Merkki	Cotech
Tuulettimen halkaisija	40 cm (16 tuumaa)
Kokonaiskorkeus	130 cm (säädettävä)
Paino	4,5 kg
Virtalähde	220-240 V, 50 Hz
Tehonkulutus	55 W
Nopeusasetukset	3 nopeutta (matala, keskitaso, korkea)
Heilunta	Kyllä, 80° laaja kulma
Ajastin	Ei sisälly (manuaalinen käyttö)
Kauko-ohjain	Ei sisälly
Siipien materiaali	Muovi (iskunkestävä ABS)
Jalustan materiaali	Metalli muovipohjalla
Turvasäleikkö	Irrotettava, varkaudenestoruuvit
Melutaso	≤ 60 dB(A) maksiminopeudella
Suojausluokka	Luokka II (kaksoiseristys)
Puhdistus	Irrota virtalähteestä, pyyhi kostealla liinalla
Varaosien saatavuus	Siivet, moottori, säleikkö, jalusta saatavilla
Korjattavuusindeksi	7/10 (modulaariset osat)

Usein kysytyt kysymykset - FD-40ME3 Cotech

Kuinka kokoan tuulettimen?

Katso kokoamisohjeet käyttöoppaan kaaviosta. Kiinnitä jalusta tankoon, sitten moottorikotelo tankoon. Kiinnitä tuulettimen siivet mukana tulevalla ruuvilla ja peitä taka- ja etusäleiköllä.

Kuinka puhdistan tuulettimen?

Irrota tuuletin aina virtalähteestä ennen puhdistusta. Käytä pehmeää kosteaa liinaa ulkopinnan ja säleikön pyyhkimiseen. Älä upota veteen äläkä käytä hankaavia puhdistusaineita.

Miksi tuuletin pitää ääntä?

Yleisiä syitä: löysät ruuvit, epätasapainoiset siivet tai pölyn kertymä. Kiristä kaikki kiinnitykset ja puhdista siivet. Jos ääni jatkuu, tarkista moottorin laakeriongelmat.

Voinko käyttää tuuletinta ulkona?

Ei, tämä tuuletin on suunniteltu vain sisäkäyttöön. Pidä se poissa vedestä, kosteudesta ja äärimmäisistä lämpötiloista.

Kuinka säädän tuulettimen nopeutta?

Käytä vetoköyttä tai kytkintä (mallista riippuen). Yleensä vedä kerran korkealle, kahdesti keskitasolle, kolmesti matalalle ja neljästi sammuttaaksesi. Katso nopeusasetukset-osiota käyttöoppaasta.

Onko tuulettimessa ajastin?

Ei, FD-40ME3-malli ei sisällä sisäänrakennettua ajastinta. Se on sammutettava manuaalisesti tai ajastinpistorasian avulla (ei sisälly).

Voinko vaihtaa tuulettimen siivet?

Kyllä, aitoja vaihtosiipiä on saatavilla. Varmista, että ostat oikean koon (40 cm) ja noudata purkamisohjeita, jotta moottori ei vaurioidu.

Mikä on tehonkulutus?

Tuuletin kuluttaa enintään 55 W maksiminopeudella, mikä tekee siitä energiatehokkaan valinnan ilmastointiin verrattuna.

Heiluttaako tuuletin?

Kyllä, siinä on heiluntatoiminto, jonka liikerata on 80°. Ota se käyttöön painamalla heiluntanuppia moottorikotelossa.

Kuinka pitkä takuu on?

Cotech tarjoaa tyypillisesti 2 vuoden takuun valmistusvirheille. Säilytä ostokuitti todisteeksi.

KÄYTTÖOHJE FD-40ME3 Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue koko käyttöohje ja säästä se tulevaa käyttöä varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Laitetta saavat käyttää aikuiset, joilla on riittävät laitteen turvalliseen käyttöön vaikuttavat taidot ja kokemus ja joilla ei ole fyysisiä tai psyykkisiä rajoitteita.
• Älä anna lasten leikkiä laitteella.
• Pidä laitteen pakkausmateriaali poissa lasten ulottuvilta.
• Älä muuta, pura tai korjaa laitetta millään tavalla. Laite ei sisällä osia, joita voi korjata itse.
• Älä altista laitetta vedelle tai muille nesteille.
• Älä käsittele laitetta kosteilla käsillä.
• Älä sijoita laitetta paikkaan, josta se voi pudota veteen tai muuhun nesteeseen.
• Laitteen saa liittää ainoastaan pistorasiaan, joka on 220-240V AC, 50/60Hz.
• Sijoita virtajohto niin, että se ei pääse vahingoittumaan ja että se ei aiheuta kompastumisvaaraa.
• Laite on tarkoitettu normaaliin käyttöön kotona käyttöohjeen ohjeiden mukaisesti.
• Älä käytä laitetta, jos se on pudonnut. Älä myöskään käytä laitetta, jos laite tai sen virtajohto on vioittunut.
• Käytä ainoastaan valmistajan tai jälleenmyyjän suosittelemia tarvikkeita.
• Muiden tarvikkeiden käyttäminen saattaa johtaa loukkaantumiseen tai laitteen hajoamiseen.
• Laitteen saa sijoittaa ainoastaan tasaisille pinnoille, joissa se ei altistu lämpöpattereiden tai lieden lämmölle. Älä altista laitetta voimakkaalle tärinälle tai pitkäaikaisesti suoralle auringtonvalolle. Laitetta ei saa käyttää erittäin pölyisissä tiloissa.
• Älä käytä laitetta tiloissa, joissa säilytetään tai käytetään räjähtäviä tai helposti syttyviä aineita. Laite tulee sijoittaa vähintään 30 cm:n etäisyydelle lähellä olevista pinnoista.
• Irrota pistoke pistorasiasta, jos ilmassa on ukkosta.
• Älä tuki tuulettimen moottorin ilma-aukkoja.
• Kaikki korjaukset tulee tehdä valtuutetussa huoltoliikkeessä, ja korjauksessa tulee käyttää vain alkuperäisiä varaosia.
• Jos luovutat laitteen toiselle henkilölle, anna mukaan myös käyttöohje.
• Käsittele virtajohtoa varoen. Älä kanna laitetta virtajohdosta. Irrota virtajohto pistokkeesta vetämällä, älä vedä johdosta.
• Älä työnnä vieraita esineitä tuulettimen ritilän läpi, sillä se voi johtaa henkilövahinkoihin tai vahingoittaa laitetta.
• Jos käytät jatkojohtoa, varmista että se on oikeantyyppinen.

Tuotekuvaus

1. Tuuletinpää
2. Edestakaisen liikkeen kytkin
3. Tuuletusnopeuden kytkin: I, II, III tai pois päältä
4. Tuuletinpään kulman säätöruuvi
5. Lukitusruuvi
6. Metallijalka, yläosa
7. Metallijalka, keskiosa
8. Metallijalka, alaosa
9. Pohjalevy
10. Pohjalevyn paino
11. Aluslaatta
12. Rengas
13. L:n muotoinen ruuvi

Painikkeet ja toiminnot

• Liitä pistoke pistorasiaan.
• [0] Pois päältä
• [I], [II], [III] Käynnistä ja valitse tuuletusnopeus

1. Poista L:n muotoinen ruuvi (13), rengas (12) ja aluslaatta (11) metallijalan alaosan (8) alta.
2. Aseta pohjalevy (9) pohjalevyn painon (10) päälle. Aseta metallijalan alaosa (8) pohjalevyn (9) päällä olevan syvennyksen päälle.
3. Aseta aluslaatta (11) ja rengas (12) paikoilleen ja kiinnitä kaikki osat L:n muotoisella ruuvilla (13).

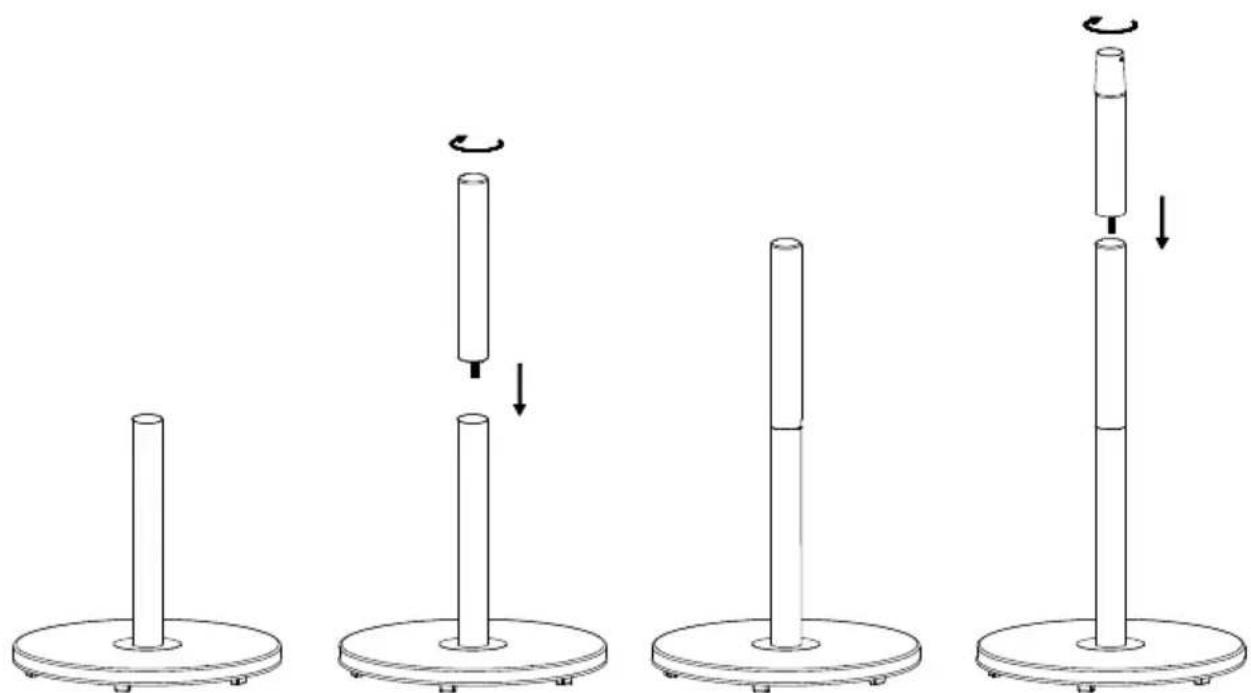

1. Käännä asennettu pohjalevy ja aseta se tasaiselle ja vakaalle alustalle.
2. Aseta metallijalan keskiosa (7) jalan alaosan (8) päälle ja paina osat yhteen.
3. Aseta metallijalan yläosa (6) jalan keskiosan (7) päälle.

1. Poista lukitusruuvi (5) tuuletinpään (1) alta ja aseta tuuletinpää (1) metallijalan yläosan (6) päälle. Kiinnitä kaikki osat toisiinsa kiristämällä lukitusruuvi (5).

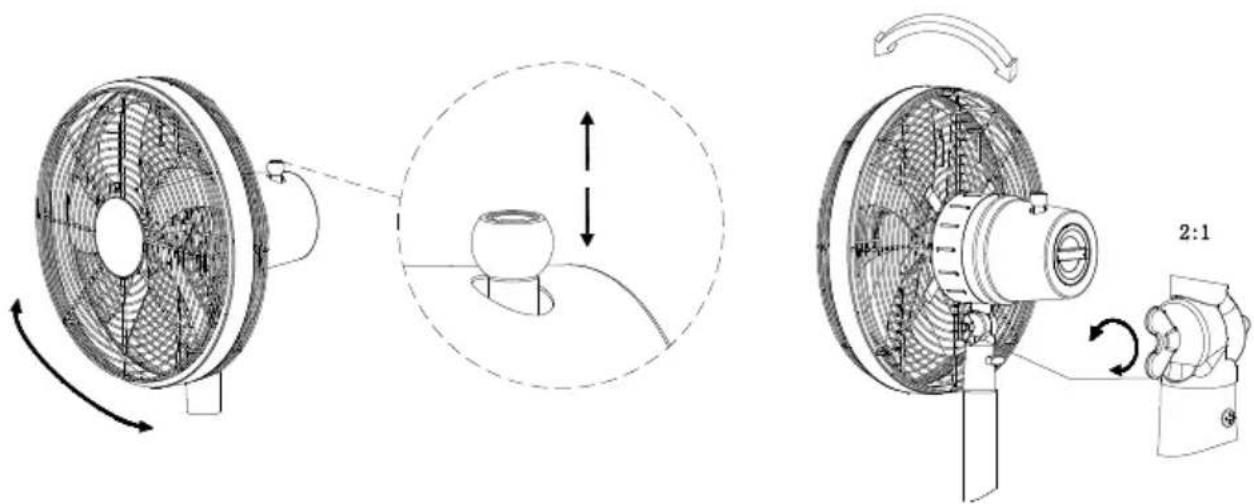

1. Aseta tuuletin tasaiselle pinnalle, esim. lattialle.
2. Tuuletin voi puhaltaa ilmaa suoraan eteenpäin tai hieman alaspäin. Avaa säätöruuvia (4). Kallista tuuletinpäätä ja moottoria 10°. Kiristä säätöruuvi (4) uudelleen. (katso kuva)
3. Tuuletinta voi käyttää edestakaisella liikkeellä (80°). Kytke edestakainen liike päälle / pois päältä siirtämällä kytkintä (2) ylös/alas.
4. Liitä virtajohto pistorasiaan ja varmista, että se ei aiheuta kompastumisvaaraa.
5. Käynnistä tuuletin kiertämällä tuuletusnopeuden kytkintä (3). Valitse tuuletusnopeus väliltä I (hidas) ja III (nopea). Sammuta tuuletin kiertämällä kytkin asentoon 0.

Huolto ja kunnossapito

• Irrota pistoke pistorasiasta ennen laitteen puhdistusta ja käytön jälkeen.
• Puhdista laite kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta. Älä käytä liuottimia tai syövyttäviä kemikaaleja. Imuroi tarvittaessa.
• Irrota pistoke pistorasiasta ja säilytä laitetta kuivassa paikassa lasten ulottumattomissa jos laite on pitkään käyttämättä.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Verkkovirtaliitäntä 220–240 V AC, 50/60 Hz

Teho 50 W

Korkeus 150 cm

Tuuletinpää ∅ 40 cm

Virtajohto 180 cm

Paino 10,1 kg

Kuvaus Lyhenne Arvo Yksikkö
Ilmavirta enintään F 66,01 m3/min
Tuulettimen teho	P	47,6 W
Käyttöarvo	SV	1,39 (m3/min)/W
Tehonkulutus valmiustilassa	PSB	-	W
Tuulettimen melutaso	LwA	64,85	dB(A)
Suurin puhallusnopeus	c 2,97	m/s
Käyttöarvon mittauksen standardi	IEC 60879:1986 (corr.1992)
