Produkttyp	Standventilator
Modell	FD-40ME3
Marke	Cotech
Durchmesser des Ventilators	40 cm (16 Zoll)
Gesamthöhe	130 cm (verstellbar)
Gewicht	4,5 kg
Stromversorgung	220-240 V, 50 Hz
Leistungsaufnahme	55 W
Geschwindigkeitsstufen	3 Stufen (niedrig, mittel, hoch)
Schwenkfunktion	Ja, 80° Schwenkbereich
Timer	Nicht enthalten (manueller Betrieb)
Fernbedienung	Nicht enthalten
Material der Flügel	Kunststoff (schlagfestes ABS)
Material des Ständers	Metall mit Kunststofffuß
Schutzgitter	Abnehmbar, mit Diebstahlsicherungsschrauben
Geräuschpegel	≤ 60 dB(A) bei maximaler Geschwindigkeit
Schutzklasse	Klasse II (Doppelisolierung)
Reinigung	Strom trennen, mit feuchtem Tuch abwischen
Verfügbarkeit von Ersatzteilen	Flügel, Motor, Gitter, Ständer erhältlich
Reparaturindex	7/10 (modulare Komponenten)

Häufig gestellte Fragen - FD-40ME3 Cotech

Wie montiere ich den Ventilator?

Beachten Sie die Montageanleitung im Handbuch. Befestigen Sie den Fuß an der Stange, dann das Motorgehäuse an der Stange. Befestigen Sie die Ventilatorflügel mit der mitgelieferten Schraube und decken Sie sie mit dem hinteren und vorderen Gitter ab.

Wie reinige ich den Ventilator?

Trennen Sie den Ventilator vor der Reinigung immer vom Stromnetz. Verwenden Sie ein weiches, feuchtes Tuch, um das Gehäuse und das Gitter abzuwischen. Tauchen Sie ihn nicht in Wasser und verwenden Sie keine Scheuermittel.

Warum macht der Ventilator Geräusche?

Häufige Ursachen: lose Schrauben, unausgeglichene Flügel oder Staubablagerungen. Ziehen Sie alle Befestigungen fest und reinigen Sie die Flügel. Wenn das Geräusch anhält, überprüfen Sie auf Probleme mit den Motorlagern.

Kann ich den Ventilator im Freien verwenden?

Nein, dieser Ventilator ist nur für den Innenbereich bestimmt. Halten Sie ihn von Wasser, Feuchtigkeit und extremen Temperaturen fern.

Wie stelle ich die Ventilatorgeschwindigkeit ein?

Verwenden Sie den Zugschalter oder den Schalter (je nach Modell). Normalerweise einmal ziehen für hoch, zweimal für mittel, dreimal für niedrig und viermal zum Ausschalten. Siehe den Abschnitt Geschwindigkeitseinstellungen im Handbuch.

Hat der Ventilator einen Timer?

Nein, das Modell FD-40ME3 hat keinen integrierten Timer. Es muss manuell oder über eine Zeitschaltuhr (nicht enthalten) ausgeschaltet werden.

Kann ich die Ventilatorflügel austauschen?

Ja, originale Ersatzflügel sind erhältlich. Stellen Sie sicher, dass Sie die richtige Größe (40 cm) kaufen, und befolgen Sie die Demontageanleitung, um den Motor nicht zu beschädigen.

Wie hoch ist der Stromverbrauch?

Der Ventilator verbraucht bis zu 55 W bei maximaler Geschwindigkeit, was ihn im Vergleich zur Klimaanlage zu einer energieeffizienten Wahl macht.

Schwenkt der Ventilator?

Ja, er verfügt über eine Schwenkfunktion mit einem 80° Schwenkbereich. Zum Aktivieren drücken Sie den Schwenkknopf am Motorgehäuse.

Wie lange beträgt die Garantie?

Cotech bietet in der Regel eine 2-jährige Garantie auf Herstellungsfehler. Bewahren Sie Ihren Kaufbeleg als Nachweis auf.

BEDIENUNGSANLEITUNG FD-40ME3 Cotech

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.

Ver. 20200928

Original Bedienungsanleitung

Pedestal Fan

Art. no 36-7998 Model FD-40ME3

Art.Nr. 36-7998 Modell FD-40ME3

Vor der Benutzung die Anleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheit

• Das Gerät darf nicht von Kindern und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. mangelnder Erfahrung/mangelndem Wissen benutzt werden.
• Kein Kinderspielzeug.
• Das Verpackungsmaterial außer Reichweite von Kindern halten.
• Nie versuchen, das Produkt zu modifizieren, zu zerlegen oder zu reparieren. Das Gerät enthält keine Teile, die selbst repariert werden können.
• Das Produkt unbedingt von Wasser oder anderen Flüssigkeiten fernhalten.
• Das Gerät niemals mit feuchten oder nassen Händen anfassen.
• Das Gerät immer so aufstellen, dass es nicht in Wasser oder andere Flüssigkeiten fallen kann.
• Das Gerät nur an Steckdosen mit 220-240V AC, 50/60Hz anschließen.
• Das Stromkabel so legen, dass es nicht zu Schaden kommen oder darüber gestolpert werden kann.
• Das Gerät ist nur für den Hausgebrauch und für die in dieser Bedienungsanleitung beschriebene Nutzung vorgesehen.
• Das Produkt niemals benutzen, wenn es heruntergefallen ist. Niemals betreiben, wenn das Produkt oder das Netzkabel auf irgendeine Weise beschädigt ist.
• Nur Zubehör benutzen, das vom Hersteller oder Händler empfohlen wird.
• Fremdes Zubehör kann Personenschäden oder Schäden am Gerät nach sich ziehen.
• Das Produkt nur auf einer ebenen, stabilen Fläche aufstellen, wo es nicht mit Hitze von einer Heizung oder Ofen in Kontakt kommen kann. Vor anhaltendem Sonnenlicht, sehr staubigen Verhältnissen oder starken Vibrationen schützen.
• Das Produkt niemals in Räumen benutzen, in denen feuergefährliche oder explosive Stoffen aufbewahrt oder benutzt werden. Einen Abstand von mindestens 30 cm zu umliegenden Flächen einhalten.
• Bei Gewitterrisiko den Netzstecker aus der Steckdose ziehen.
• Niemals die Belüftungsöffnungen des Gebläsemotors blockieren.
• Alle Reparaturen unbedingt qualifizierten Servicetechnikern mit Original-Ersatzteilen überlassen.
• Wird das Produkt ausgeliehen, immer die Bedienungsanleitung mitgeben.
• Das Netzkabel umsichtig handhaben. Das Produkt niemals am Netzkabel tragen. Das Produkt niemals durch Ziehen am Netzkabel vom Stromnetz trennen, sondern immer am Netzstecker ziehen.
• Niemals Fremdkörper durch das Ventilatorgitter stecken, dies kann zu Verletzungen oder Zerstörung des Produkts führen.
• Wird ein Verlängerungskabel zum Anschließen des Produkts an das Stromnetz benutzt, immer sicherstellen, dass das Kabel für den Einsatzzweck geeignet ist.

Produktbeschreibung

1. Gebläsekopf
2. Regler für die Oszillation
3. Regler für die Wahl der Gebläsegeschwindigkeit: I, II, III oder aus
4. Arretierschraube für den Winkel des Gebläsekopfs
5. Arretierschraube
6. Metallstativ, Oberteil
7. Metallstativ, Zwischenteil
8. Metallstativ, Unterteil
9. Sockel
10. Gewicht für Sockel
11. Unterlegscheibe
12. Ring
13. L-förmige Schraube

Tasten und Funktionen

• Den Netzstecker in eine geeignete Steckdose stecken.
  • [0] Aus
  • [I], [II], [III] Einschalten und Wahl der Geschwindigkeit

1. Die L-förmige Schraube (13), den Ring (12) und die Metallscheibe (11) von der Unterseite des unteren Metallstativs (8) entfernen.
2. Den Sockel (9) auf das Gewicht des Sockels (10) legen. Dann das Unterteil des Statives (8) über die Aussparung oben auf dem Sockel (9) stellen.
3. Unterlegscheibe (11) und den Ring (12) auflegen und dann die L-förmige Schraube (13) befestigen, um alle Teile festzuziehen.

1. Den montierten Sockel umdrehen und auf eine ebene und stabile Oberfläche stellen.
2. Den mittleren Teil des Metallstativs(7) auf den unteren Teil des Stativs (8) setzen und zusammen drücken.
3. Dann das Oberteil des Metallstativs(6) auf das Zwischenteil (7) setzen.

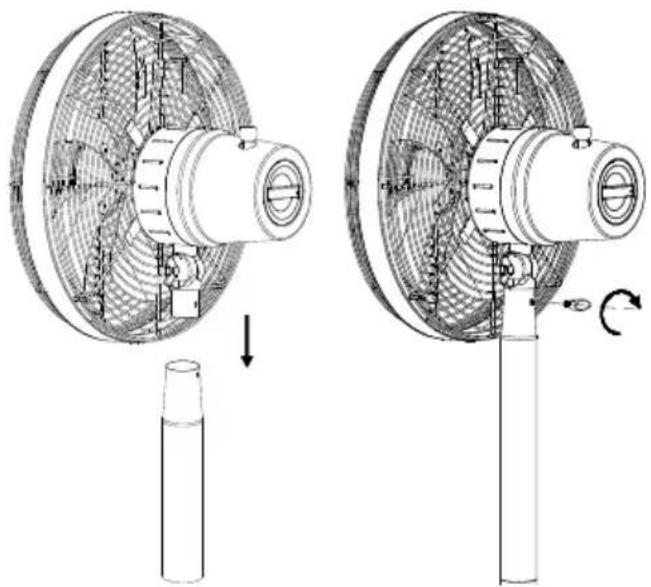

1. Die Arretierschraube (5) von der Unterseite des Lüfterkopfs (1) entfernen und den Lüfterkopf (1) auf die obere Stativstange (6) setzen. Die Arretierschraube (5) anziehen, um alle Teile miteinander zu verbinden.

1. Das Gerät auf einer ebenen und stabilen Unterlage aufstellen.

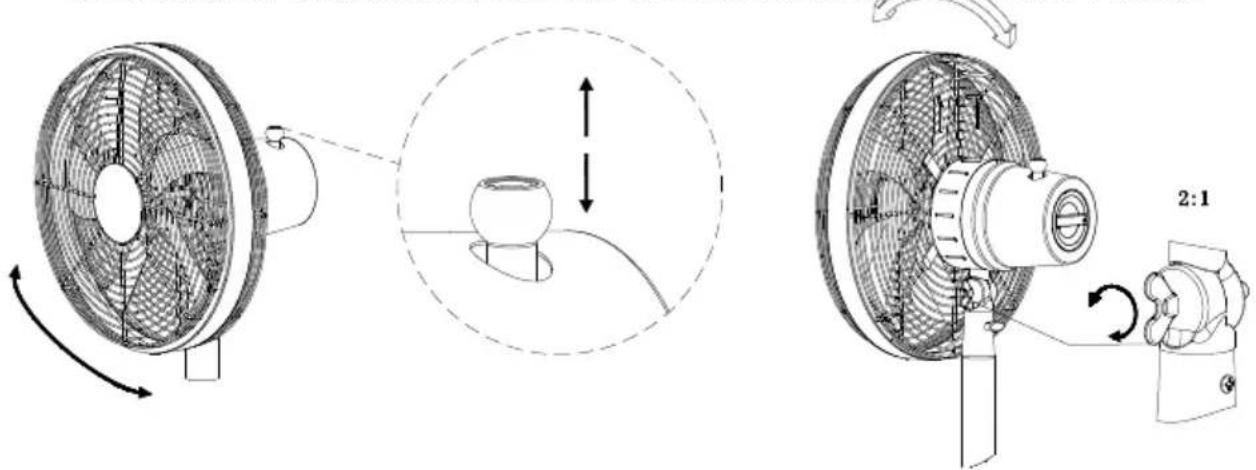

2. Der Lüfter kann die Luft geradeaus oder leicht nach unten blasen. Die Arretierschraube (4) lösen. Den Lüfterkopf und den Motor um 10° kippen. Die Arretierschraube (4) wieder anbringen. (siehe Abb.)
3. Der Lüfter kann mit Oszillation von links nach rechts (Ausstrahlungswinkel 80 °) verwendet werden. Um die Oszillation einzuschalten, den Schalter (2) nach oben/unten ziehen.
4. Das Netzkabel so legen, dass niemand darüber stolpern kann und den Stecker an eine Steckdose anschließen.
5. Der Ventilator wird eingeschaltet, indem mit dem Regler für die Geschwindigkeit (3) gedreht wird. Es kann eine Geschwindigkeit von I (niedrige Geschwindigkeit) bis III (hohe Geschwindigkeit) ausgewählt werden. Zum Ausschalten den Regler auf Position 0 drehen.

- Vor Pflege und Wartung sowie nach jeder Benutzung stets den Netzstecker ziehen.

- Das Gerät mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Lösungsmittel. Bei Bedarf mit dem Staubsauger reinigen.

- Bei längerer Nichtbenutzung den Stecker aus der Steckdose ziehen und das Produkt trocken und staubfrei außerhalb der Reichweite von Kindern aufbewahren.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Hausmüll entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für Umwelt und Gesundheit vorzubeugen, die durch unsachgemäße Abfallentsorgung verursacht werden, dieses Produkt bitte zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die örtlichen Recycling- und Sammelstationen nutzen oder den Händler kontaktieren. Dieser kann das Gerät auf eine umweltfreundliche Weise recyceln.

Betriebsspannung 220–240 V AC, 50/60 Hz

Leistungsaufnahme 50 W

Höhe: 150 cm

Lüfter ∅ 40 cm

Länge des Netzkabels 180 cm

Gewicht 10,1 kg

Merkmale Symbol Wert Einheit
Max. Luftströmung F 66,01 m3/min
Leistungsaufnahme des Ventilators P	47.6 W
Serviceverhältnis	DE	1,39	(m3/min)/W
Leistungsaufnahme im Bereitschaftszustand	PSB	-	W
Schallleistungspegel des Ventilators	LwA	64.85dB	dB(A)
Max. Luftgeschwindigkeit	c 2,97	Meter/Sek.
Standard zur Messung des Serviceverhältnisses	IEC 60879:1986 (corr.1992)
