Produkttyp	Pelarfläkt
Modell	FD-40ME3
Varumärke	Cotech
Fläktdiameter	40 cm (16 tum)
Totalhöjd	130 cm (justerbar)
Vikt	4,5 kg
Strömförsörjning	220-240 V, 50 Hz
Effektförbrukning	55 W
Hastighetsinställningar	3 hastigheter (låg, medel, hög)
Oscillation	Ja, 80° bred vinkel
Timer	Ingår inte (manuell drift)
Fjärrkontroll	Ingår inte
Bladmaterial	Plast (högslagfast ABS)
Stativmaterial	Metall med plastfot
Skyddsgaller	Avtagbart, med stöldskyddsskruvar
Ljudnivå	≤ 60 dB(A) vid maxhastighet
Skyddsklass	Klass II (dubbelisolering)
Rengöring	Koppla bort strömmen, torka med fuktig trasa
Reservdelstillgång	Blad, motor, galler, stativ finns
Reparerbarhetsindex	7/10 (modulära komponenter)

Vanliga frågor - FD-40ME3 Cotech

Hur monterar jag fläkten?

Se monteringsdiagrammet i manualen. Fäst basen på stolpen, sedan motorhuset på stolpen. Säkra fläktbladen med medföljande skruv och täck med bakre och främre galler.

Hur rengör jag fläkten?

Koppla alltid bort fläkten från strömförsörjningen före rengöring. Använd en mjuk fuktig trasa för att torka av utsidan och gallret. Doppa inte i vatten eller använd slipande rengöringsmedel.

Varför låter fläkten?

Vanliga orsaker: lösa skruvar, obalanserade blad eller dammansamling. Dra åt alla fästen och rengör bladen. Om ljudet kvarstår, kontrollera efter motorlagerproblem.

Kan jag använda fläkten utomhus?

Nej, denna fläkt är endast avsedd för inomhusbruk. Håll den borta från vatten, fukt och extrema temperaturer.

Hur justerar jag fläkthastigheten?

Använd dragsnöret eller strömbrytaren (beroende på modell). Vanligtvis, dra en gång för hög, två gånger för medel, tre gånger för låg och fyra gånger för att stänga av. Se avsnittet hastighetsinställningar i manualen.

Har fläkten en timer?

Nej, modellen FD-40ME3 har ingen inbyggd timer. Den måste stängas av manuellt eller via ett timeruttag (ingår inte).

Kan jag byta fläktbladen?

Ja, äkta reservblad finns tillgängliga. Se till att du köper rätt storlek (40 cm) och följ demonteringsinstruktionerna för att undvika att skada motorn.

Vad är effektförbrukningen?

Fläkten förbrukar upp till 55 W vid maxhastighet, vilket gör den till ett energieffektivt val jämfört med luftkonditionering.

Svänger fläkten?

Ja, den har en oscillationsfunktion med 80° svep. För att aktivera, tryck på oscillationsknappen på motorhuset.

Hur lång är garantin?

Cotech erbjuder vanligtvis en 2-års garanti mot tillverkningsfel. Spara ditt köpkvitto som bevis.

BRUKSANVISNING FD-40ME3 Cotech

Golvfläkt | Gulvvifte | Lattiatuuletin | Standventilator

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.

Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

• Produkten får inte användas av personer (inklusive barn) med någon form av funktionsnedsättning, brist på erfarenhet eller kunskap.
• Låt aldrig barn leka med produkten.
• Håll produktens förpackningsmaterial på avständ från barn.
• Försök aldrig ändra, demontera eller reparera produkten. Den innehåller inga delar som du själv kan reparera.
• Utsätt aldrig produkten för vatten eller annan vätska.
• Hantera aldrig produkten om du är våt eller fuktig om händerna.
• Placera aldrig produkten så att den kan falla ner i vatten eller annan vätska.
• Produkten får endast anslutas till ett vägguttag med 220-240V AC, 50/60Hz.
• Placera nätkabeln så att den inte kan komma till skada eller leda till att någon snubblar på den.
• Produkten får endast användas för privat bruk i hemmet på det sätt som beskrivs i den här bruksanvisningen.
• Använd inte produkten om du tappat den. Använd den inte heller om den eller nätkabeln på något sätt är skadade.
• Använd endast tillbehör som rekommenderats av tillverkaren eller försäljningsstället.
• Att använda andra tillbehör kan leda till personskada eller till att produkten förstörs.
• Placera endast produkten på plana stabila ytor där den inte riskerar att utsättas för värme från element eller spisar. Utsätt den inte heller för ihållande solljus, mycket dammiga förhållanden eller starka vibrationer.
• Använd inte produkten i lokaler där brandfarliga eller explosiva ämnen förvaras eller används. Håll ett avständ på minst 30 cm till närliggande ytor.
• Dra ut stickproppen ur vägguttaget om risk för åska föreligger.
• Blockera aldrig fläktmotorns ventilationsöppningar.
• Alla reparationer ska utföras av auktoriserad servicepersonal med originalreservdelar.
• Låt alltid den här bruksanvisningen medfölja produkten om den ska användas av någon annan.
• Behandla nätkabeln varsamt. Bär aldrig produkten i nätkabeln. Ta alltid tag i stickproppen när du drar ut den ur vägguttaget, dra aldrig i kabeln.
• Stoppa aldrig in främmande föremål genom fläktgallret då det kan leda till personskada eller till att produkten förstörs.
• Om du använder en skarvkabel för att ansluta fläkten till elnätet, försäkra dig om att skarvkabeln är lämplig för ändamålet.

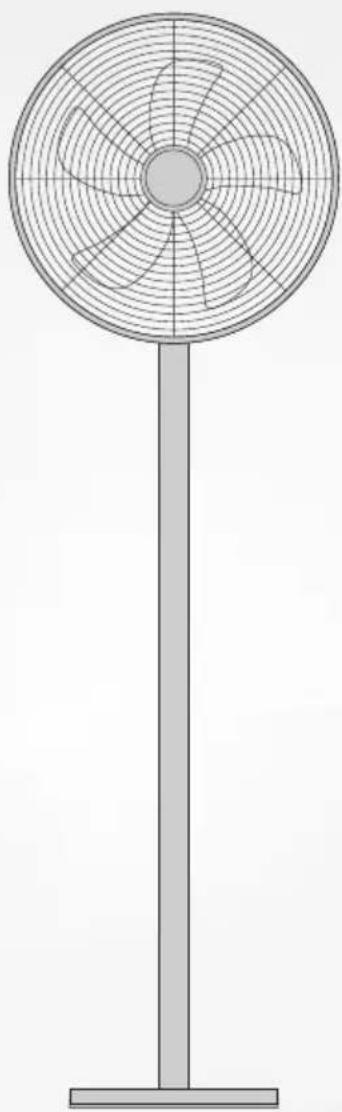

Produktbeskrivning

1. Fläkthuvud
2. Reglage för svepande rörelse
3. Reglage för val av fläkthastighet I, II, III eller av
4. Ställskruv för fläkthuvudets vinkel
5. Spärrskruv
6. Metallstativ, övre del
7. Metallstativ, mellandel
8. Metallstativ, nedre del
9. Bottenplatta
10. Tyngd till bottenplattan
11. Bricka
12. Ring
13. L-formad skruv

Knappar och funktioner

• Anslut stickproppen till ett lämpligt vägguttag.
  • [0] Av
  • [I], [II], [III] Slå på och välj fläkthastighet

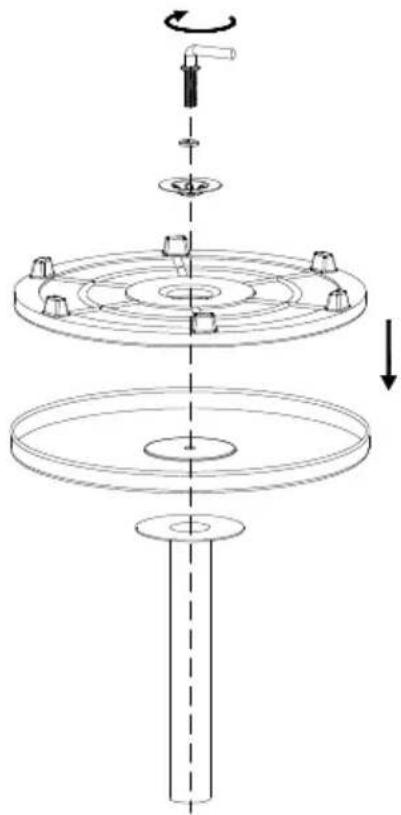

1. Ta bort den L-formade skruven (13), ringen (12) och metallbrickan (11) från undersidan av det nedre metallstativet (8).
2. Lägg bottenplattan (9) över tyngden till bottenplattan (10). Placera sedan det nedre stativet (8) över fördjupningen på ovansidan av bottenplattan (9).
3. Sätt dit brickan (11) och ringen (12) och fäst sedan den L-formade skruven (13) för att dra fast alla delar.

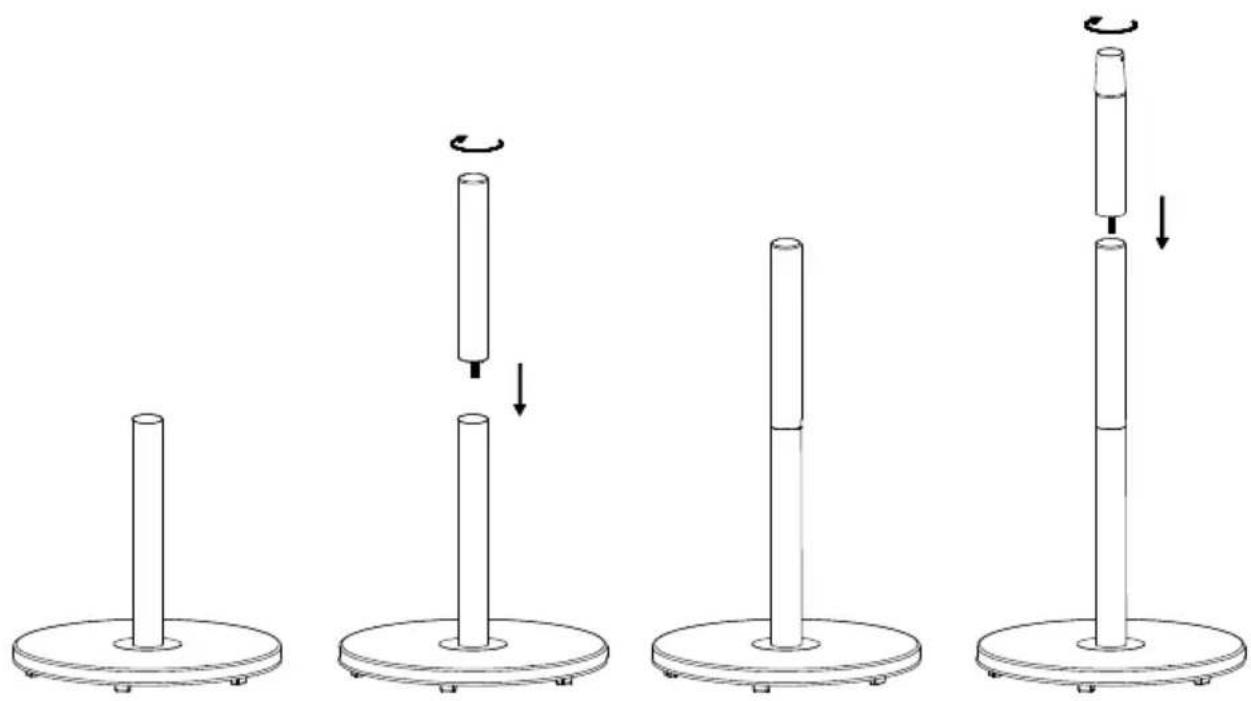

1. Vänd på den monterade bottenplattan och placera den på ett jämnt och stabilt underlag.
2. Placera nu metallstativets mellandel (7) på nedre delen av stativet (8) och tryck ihop dem.
3. Placera sedan det övre metallstativet (6) på mellandelen (7).

1. Ta bort spärrskruven (5) från undersidan av fläkthuvudet (1) och placera fläkthuvudet (1) på den övre metallstativet (6). Skruv fast spärrskruven (5) för att fästa ihop alla delar.

1. Ställ fläkten på ett plant underlag, t ex golvet.
2. Fläkten kan blåsa luften rakt fram eller lätt nedåt. Lossna ställskruven (4). Vinkla fläkthuvudet och motorn med 10°. Fäst ställskruven (4) igen. (se bild)
3. Fläkten kan användas med svepande rörelse från vänster till höger (spridningsvinkel 80°).
   Slå på/av svepandefunktion genom att dra reglaget (2) upp/ner.
4. Dra nätkabeln så att inte någon riskerar att snubbla på den och anslut stickproppen till ett vägguttag.
5. Slå på fläkten genom att vrida reglaget för val av fläkthastighet (3). Välj hastighet från I (låg hastighet) till III (hög hastighet). Vrid reglaget till position 0 för att slå av.

Skötsel och underhåll

• Dra ut stickproppen ur vägguttaget efter varje användning och före rengöring.
• Rengör fläkten med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier. Dammsug vid behov.
• Dra ut stickproppen ur vägguttaget och förvara fläkten torrt, utom räckhåll för barn om den inte ska användas under en längre period.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Beskrivning Symbol Värde Enhet
Max luftflöde F 66,01 m3/min
Fläktens ineffekt P 47,6 W
Driftsvärde	SV	1,39 (m3/min)/W
LEffektförbrukning i standbyläge	PSB	-	W
Fläktens ljudeffektnivå	LwA	64,85	dB(A)
Maximal lufthastighet	c 2,97 Meter/Sek.
Standard som använts förmätning av driftsvärde	IEC 60879:1986 (corr.1992)

Gulvvifte

Art. nr. 36-7998 Modell FD-40ME3
