Tuotetyyppi	Kannettava generaattori
Merkki	Cocraft
Malli	HI 2000
Nimellisteho (jatkuva)	2000 W
Huipputeho (käynnistys)	2500 W
Moottorityyppi	4-tahti, yksisylinterinen
Polttoainetyyppi	Bensiini (lyijytön)
Polttoainesäiliön tilavuus	4 L
Käyttöaika 50 % kuormalla	Noin 8 tuntia
Käynnistysjärjestelmä	Vetokäynnistys (manuaalinen)
Pistorasiat	2 x 120V AC, 1 x 12V DC
Melutaso (7 m etäisyydellä)	65 dB(A)
Mitat (P x L x K)	50 x 40 x 40 cm
Paino	28 kg
Turvaominaisuudet	Matalan öljytason sammutus, automaattinen jännitesäädin, ylivirtasuojakytkin
Takuu	2 vuotta
Huolto	Öljynvaihto 50 käyttötunnin välein, ilmansuodattimen puhdistus 25 tunnin välein
Varaosien saatavuus	Suodattimet, sytytystulpat, öljy ja muuta saatavilla Cocraft-jälleenmyyjiltä
Korjattavuus	Huollettavissa valtuutetuissa huoltoliikkeissä
Mukana tulevat tarvikkeet	Öljysuppilo, sytytystulpan hylsyavain, käyttöohje

Usein kysytyt kysymykset - HI 2000 Cocraft

Mitä polttoainetta minun tulisi käyttää Cocraft HI 2000 -generaattorissa?

Käytä puhdasta, lyijytöntä bensiiniä, jonka oktaaniluku on 87 tai korkeampi. Älä käytä E85:tä tai dieseliä.

Kuinka käynnistän generaattorin?

Täytä polttoainesäiliö ja tarkista öljytaso. Käännä polttoaineventtiili auki, sulje kuristin (jos kone on kylmä), vedä vetokäynnistysnarua hitaasti vastukseen asti, vedä sitten reippaasti. Kun generaattori käy, avaa kuristinta asteittain.

Mikä on uuden generaattorin sisäänajoaika?

Vaihtele kuormitusta ensimmäisten 20 tunnin aikana, mutta älä ylitä 50 % nimellistehosta. Vaihda öljy ensimmäisten 20 käyttötunnin jälkeen.

Kuinka usein öljy tulisi vaihtaa?

Vaihda öljy 50 käyttötunnin välein tai kerran kaudessa sen mukaan, kumpi toteutuu ensin. Käytä SAE 10W-30 -öljyä.

Mitä 'matalan öljytason sammutus' -ominaisuus tekee?

Se pysäyttää moottorin automaattisesti, kun öljytaso on liian alhainen, estääkseen vaurioita. Tarkista öljytaso ennen jokaista käyttöä.

Voinko käyttää generaattoria sisätiloissa?

Älä koskaan käytä generaattoria sisätiloissa tai suljetuissa tiloissa. Se tuottaa hiilimonoksidia, tappavaa hajutonta kaasua. Käytä aina ulkona hyvin tuuletetussa paikassa.

Minkä kokoista jatkojohtoa minun tulisi käyttää?

Käytä vähintään 2000 W teholle tarkoitettua raskasta jatkojohtoa. Pitkillä matkoilla (jopa 50 jalkaa) käytä 12 AWG tai paksumpaa johtoa jännitehäviön välttämiseksi.

Kuinka puhdistan ilmansuodattimen?

Irrota ilmansuodattimen kansi ja ota vaahtomuovisuodatin pois. Pese se saippuavedellä, purista kuivaksi ja öljyä uudelleen SAE 10W-30 -öljyllä. Puhdista 25 käyttötunnin välein.

Miksi generaattorini tuottaa vaihtelevaa jännitettä?

Vaihtelut voivat johtua moottorin kierroslukuongelmista tai viallisesta automaattisesta jännitesäätimestä (AVR). Tarkista kaasuläpän asetus ja varmista, että AVR toimii. Ota yhteys teknikkoon, jos ongelma jatkuu.

Mitä teen, jos generaattori ei käynnisty?

Tarkista polttoaine, öljy ja sytytystulppa. Varmista, että kuristin on asetettu oikein kylmäkäynnistystä varten. Jos se ei vieläkään käynnisty, tarkista sytytystulpan kuluneisuus ja vaihda tarvittaessa. Puhdista kaasutin, jos polttoaine on vanhaa.

KÄYTTÖOHJE HI 2000 Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Invertterigeneraattori

Tuotenro 40-8889 Malli IG2400S

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Sisällysluettelo

Turvallisuus.... 39

Varoitusmerkintöjen selitykset....40

Käyttötarkoitus 40

Tuotekuvaus 40

Käyttö 42

Esivalmistelut....42

Moottorin käynnistäminen (kylmäkäynnistys) 42

Pienteho 43

Moottorin sammuttaminen....44

Laitteiden liittäminen generaattoriin 44

230 V AC -ulostulon käyttäminen....44

12 V DC -liitäntä akun lataamiseen 44

Huolto ja puhdistaminen 45

Huolto 45

Moottoriöljy....45

Ilmansuodattimet....46

Sytytystulppa....46

Polttoainejärjestelmän tyhjentäminen 47

Jäähdytysjärjestelmän tarkistaminen 47

Käynnistysjärjestelmän tarkistaminen 47

Generaattorin puhdistaminen....47

Kuljetus 47

Säilytys.... 48

Kierrättäminen.... 48

Vianhakutaulukko 49

Tekniset tiedot.... 49

Generaattori 49

Moottori 49

Muuta....49

Turvallisuus

Generaattori tuottaa käydessään myrkyllistä häkää. Tämä kaasu on hajutonta ja väritöntä. Vaikka et näkisi tai haistaisi häkää, sitä saattaa olla ilmassa. Hään hengittäminen voi aiheuttaa päänsärkyä, huimausta, uneliaisuutta tai kuoleman.

• Generaattoria saa käyttää vain ulkona, eikä sitä saa muuttaa millään tavalla.
• Varmista, että generaattorin ympärillä on riittävästi tilaa, jotta ilma pääsee vaihtumaan. Älä peitä generaattoria.

Generaattori voi tuottaa tulenarkoja ja räjähdysherkkiä polttoainehöyryjä, jotka voivat johtaa vakaviin palovammoihin tai kuolemaan. Lähellä oleva avotuli voi aiheuttaa räjähdyksen, vaikka se ei olisi suorassa yhteydessä generaattoriin.

• Älä käytä generaattoria avotulen lähellä.
• Älä tupakoi generaattorin lähellä.
• Sijoita generaattori kuivalle, tasaiselle ja tukevalle alustalle.
• Sammuta generaattori aina ennen polttoaineen lisäämistä. Anna generaattorin jäähtyä vähintään 2 minuuttia, ennen kuin avaat polttoainesäiliön korkin. Avaa korkki hitaasti, jotta paine säiliössä laskee.
• Älä ylitäytä polttoainesäiliötä, koska polttoaine voi laajentua käytön aikana. Kuivaa aina roiskunut polttoaine pois ennen generaattorin käynnistämistä.
• Tyhjennä polttoainesäiliö ennen generaattorin kuljettamista tai säilyttämistä.
• Sulje polttoaineventtiili ja poista sytytystulpan sytytyskaapeli ennen generaattorin kuljettamista.

Generaattori tuottaa korkeajännitettä, joka voi aiheuttaa hengenvaaran.

• Generaattoria saa käyttää ainoastaan niin, että se on liitetty sähkölaitteisiin suoraan tai jatkojohdon kautta. Älä koskaan liitä generaattoria rakennuksen sähköjärjestelmään ilman valtuutettua sähköasentajaa. Virheelliset liitännät voivat aiheuttaa sähköverkkoon takavirran, joka voi johtaa loukkaantumisiin tai kuolemaan. Liitäntöjen tulee olla paikallisten määräysten ja säädösten mukaisia.
• Älä liitä generaattoria muihin virtalähteisiin, kuten toiseen generaattoriin tai vaihtosuuntaajaan.
• Käytä vikavirtasuojaa kohteissa, joissa virta johtuu helposti, esim. peltikatoilla tai terästöissä.
• Älä käytä generaattoria sateessa tai kosteassa ympäristössä.
• Älä käytä generaattoria veden läheisyydessä, esim. rannalla, laiturilla tai uima-altaalla.
• Älä koske generaattorin vahingoittuneisiin johtoihin tai pistorasioihin.
• Lapset tai henkilöt, joilla ei ole riittäviä tietoja generaattorista, eivät saa käyttää generaattoria.

Generaattori kuumenee paljon käytön aikana. Pakoputken ympäristön lämpötila voi nousta yli 65 °C:een.

• Älä koske kuumiin osiin. Kuumenevat osat on merkitty varoituskylteillä.
• Anna generaattorin jäähtyä, ennen kuin kosket moottoriin tai käytössä kuumentuneisiin osiin.

Generaattorin virheellinen käyttö voi johtaa loukkaantumiseen tai lyhentää generaattorin käyttöikää.

• Käytä generaattoria vain sille sopivaan tarkoitukseen.
• Varmista, että generaattori on asetettu tasaiselle alustalle.
• Anna generaattorin käydä muutaman minuutin ajan, ennen kuin liität siihen sähkölaitteita.
• Jos laitteet eivät toimi, sammuta ne välittömästi ja irrota ne generaattorista.
• Älä ylitä generaattorin tuottotehoa liittämällä siihen liikaa sähkölaitteita.
• Älä kytke sähkölaitteita päälle, ennen kuin ne on liitetty generaattoriin.

- Sammuta generaattoriin liitetyt sähkölaitteet aina ennen generaattorin sammuttamista.

- Generaattorissa on maadoitus, joka on kytketty generaattorin runkoon, moottorilohkoon ja pistorasian maadoitukseen. Varmista asiantuntijalta, että erityiskäytön kytkennät ovat määräysten mukaiset.

Varoitusmerkintöjen selitykset

Varoitus! Lue koko käyttöohje huolellisesti ennen laitteen ensimmäistä käyttökertaa.

Sammuta moottori ja anna sen jäähtyä ennen polttoaineen lisäämistä. Älä lisää polttoainetta, kun moottori on käynnissä.

Kuumat pinnat. Äänenvaimennin kuumenee erittäin paljon. Pidä generaattori etäällä palonaroista kohteista.

Generaattoria ei saa käyttää sisätiloissa tai suljetuissa tiloissa. Varmista riittävä ilmanvaihto. Häkävaara (CO).

Käyttötarkoitus

Generaattoria voidaan käyttää tavallisten sähkölaitteiden, kuten valaisimien, sähkötyökalujen, televisioiden ja tietokoneiden kanssa. Älä liitä generaattoriin laitteita, joiden virrankulutus on suurempi kuin 1800 W.

Tuotekuvaus

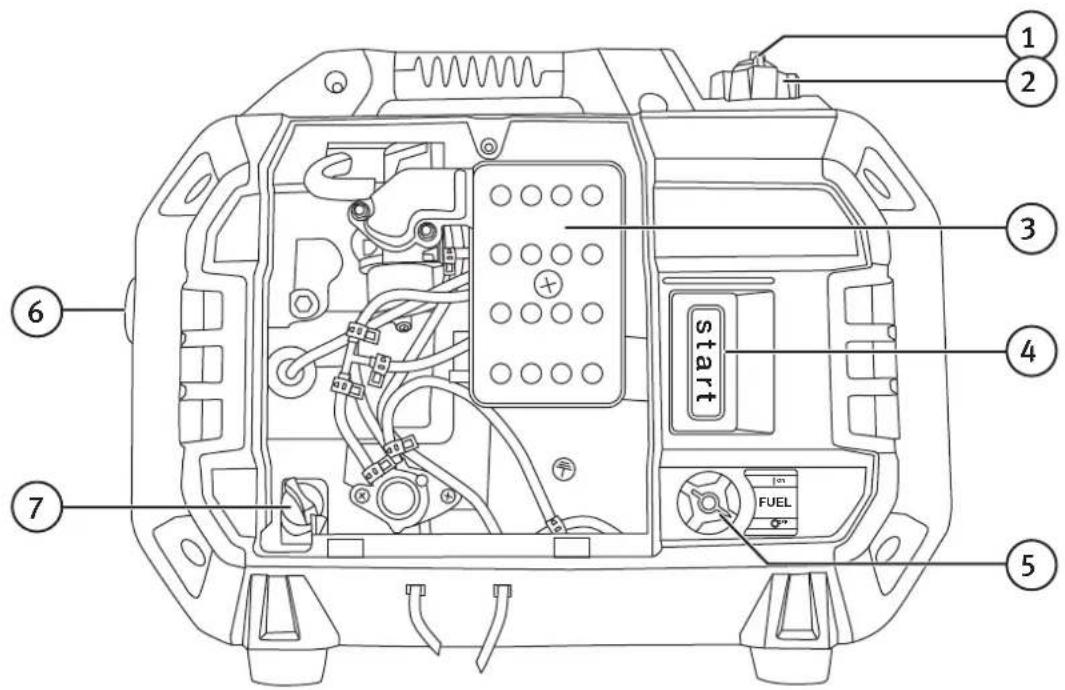

1. Polttoainesäiliön ilmanvaihtoventtiili
2. Polttoainesäilion kansi
3. Ilmanpuhdistin ja suodatin
4. [START] Käynnistyskahva
5. [FUEL, ON/OFF] Polttoainehana päälle/pois päältä
6. Pakoputki
7. Öljytikku/öljyntäyttöaukko
8. Maadoitustangon liitäntä
9. Öljyn tason varoitusvalo
10. Ylikuormituksen varoitusvalo
11. Generaattorin toiminnan merkkivalo
12. Tehonsäädin: – pienteho (erittäin hidas tyhjäkäynti), – normaalikäynti
13. DC-ulostulon automaattisulake
14. [ON/OFF] Moottorinkytkin päälle/pois päältä
15. DC-liitäntä 12 V DC
16. 230 V AC-liitäntä

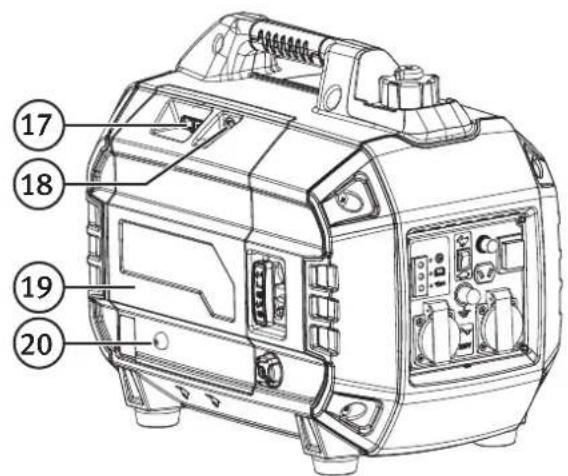

17. [ Choke, WARM-COLD ] Rikastin on kiinni COLD-tilassa (kylmäkäynnistys)
18. Huoltoluukun lukitusruuvi
19. Huoltoluukku
20. Primer

Käyttö

Esivalmistelut

Tarkista öljyn taso ennen generaattorin käynnistämistä

1. Kierrä auki ruuvi (18), joka pitää huoltoluukkua (19) paikallaan (suuri luukku käynnistyskahvan vieressä).

2. Varmista, että generaattori on tasaisella alustalla vaakatasossa. Kierrä öljytikku (7) irti ja kuivaa se.

3. Aseta öljytikku aukkoon kiertämättä sitä.

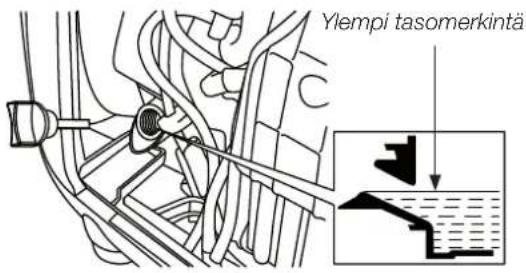

4. Vedä öljytikku ulos ja tarkista öljyn määrä. Öljytikussa on merkki noin 1 cm:n päässä sen loppupäästä. Moottoriöljyn taso ei saa laskea merkkiä alemmaksi. Öljytikun aukko on tarkoitettu myös moottoriöljyn täyttämiseen. Öljyn tason tulee olla merkinnän ja täyttöaukon reunan välillä.

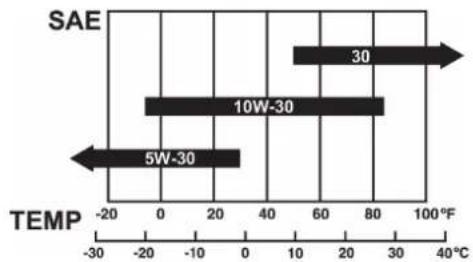

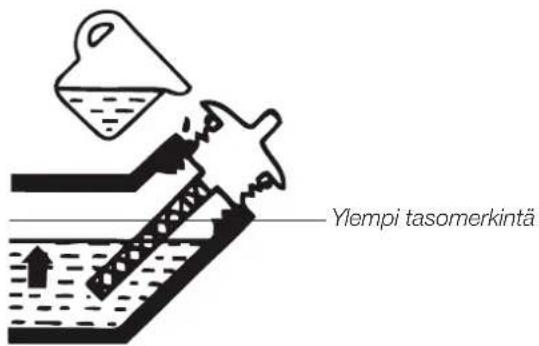

1. Lisää öljyä tarvittaessa. 4-tahtimoottorin SAE 10W-30-öljyä suositellaan normaalikäyttöön (-5...25 °C). Öljysää täytyy olla vähintään API-luokitus SJ.

Polttoaineen lisääminen

1. Varmista, että generaattori on tasaisella alustalla vaakatasossa. Irrota polttoainesäiliön kansi (2).
2. Käytä vain puhdasta, vähintään 95-oktaanista bensiiniä, jossa on korkeintaan 10 %:n sekoitussuhde etanolia. Yli 10 %:n sekoitussuhde voi johtaa moottorivaurioihin, joita vakuutus ei korvaa.
3. Laita polttoainesäiliön kansi paikalleen ja sulje läpipuhallusventtiili (1), jos et käytä generaattoria heti.
4. Pyyhi mahdolliset polttoaineroiskeet.

Moottorin käynnistäminen (kylmäkäynnistys)

Sijoita generaattori kovalle ja tasaiselle alustalle. Seinään ja kattoon on oltava vähintään 1 m:n välimatka, jotta ilma pääsee vaihtumaan.

Huom.! Generaattorin alaosassa on moottorin kylmän ilman ottoaukot. Generaattoria ei saa asettaa pehmeälle alustalle, joka voi estää ilmanoton ja johtaa ylikuumenemiseen.

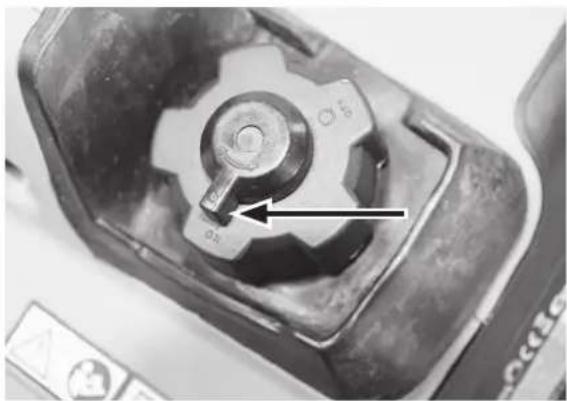

1. Avaa polttoainesäiliön kannen ilmanvaihtoventtiili kääntämällä se myötäpäivään asentoon ON.

1. Avaa bensiinihana asettamalla se asentoon ON.

2. Paina primeriä 5–6 kertaa.

3. Aseta rikastin asentoon COLD.

4. Aseta virtakytkin asentoon ON.

5. Vedä hitaasti käynnistyskahvasta (4), kunnes tunnet vastuksen. Käynnistä moottori vetämällä kahvasta nopeasti ulospäin. Älä päästä irti käynnistyskahvasta moottorin käynnistyessä vaan pidä siitä kiinni ja päästä se hitaasti takaisin. Muuten käynnistin voi vahingoittua.

6. Kun moottori on käynnistynyt: Aseta rikastin noin 10 sekunnin kuluttua puoliavoimeen tilaan muutamaksi sekunniksi ja aseta rikastin sen jälkeen kokonaan tilaan "Warm".

7. Jotta moottori kävisi puhtaasti, anna sen olla käynnissä pari minuuttia, ennen kuin liität sähkölaitteen tai aktivoit pientehotilan.

△ Huom.!

• Jos sähkölaitetta käynnistettäessä on todella kylmä, rikastinta saattaa olla tarpeen pitää tilassa "COLD" pitempään ja vielä pitempään puoliavoomessa tilassa.
• Jos sähkölaite käynnistetään uudelleen, ennen kuin moottori on ehtinyt jäähtyä kokonaan, rikastinta tarvitsee ehkä käyttää vähemmän aikaa tai ei ollenkaan, ympäristön lämpötilasta riippuen.

Generaattorissa on kytkettävä pientehotila, joka vähentää polttoaineen kulutusta laskemalla tyhjäkäynnin kierrosluvun tavallista matalammaksi, kun kuormitus vähenee tai kun liitetyt laitteet sammutetaan. Moottorin kierrokset lisääntyvät automaattisesti kuormituksen kasvaessa. Käynnistä pientehotila kääntämällä säädin (12) asentoon OFF (

Älä käytä pientehoa, kun generaattoriin on liitetty laitteita, joiden nimellisteho on korkea tai jotka vaativat enemmän tehoa käynnistettäessä. Muutoin moottorin kierrosluku ei nouse oikealle tasolle. Tämä voi johtaa jännitteen vaihteluun, joka voi vahingoittaa laitteita.

Älä käytä pientehoa, kun generaattoriin on liitetty sellaisia laitteita, jotka käyvät ajoittaisesti lyhyissä jaksoissa tai jotka käynnistyvät ja sammuvat nopeasti. Sammuta pientehotila ja käytä normaalitilaa ON ( ).

Moottorin sammuttaminen

Moottorin hätäpysäytys: aseta moottorinkytkin asentoon 0 OFF.

Moottorin sammuttaminen tavallisesti:

1. Sammuta kaikki liitetyt laitteet.
2. Aseta moottorinkytkin asentoon 0 OFF.
3. Sulje ilmanvaihtoventtiili (1).
4. Sulje bensiinihana asettamalla se asentoon OFF.

Laitteiden liittäminen generaattoriin

Varmista ennen liittämistä, että laite ja sen virtajohto ovat kunnossa ja vahingoittumattomia. Virtajohdon ja sen kontaktien on oltava ulkokäyttöön hyväksyttyjä.

Jos liitetty laite toimii tavallisesta poikkeavasti, heikosti tai sammuu yhtäkkiä:

• Sammuta laite ja irrota pistoke pistorasiasta.
• Selvitä, mikä on vialla.
• Varmista, ettei liitetyn laitteen nimellisteho ylitä generaattorin enimmäistehoa.

Älä ylitä generaattorin nimellistehoa 1800 W jatkuvasti.

230 V AC -ulostulon käyttäminen

1. Käynnistä moottori ja varmista, että vihreä generaattorin merkkivalo (11) palaa.
2. Liitä laitteet.
   Muista, että useimmat laitteet tarvitsevat enemmän virtaa käynnistymiseen kuin käymiseen.

Ylikuormitus

1. Ylikuormittumisen punainen varoitusvalo (10) syttyy, jos generaattori ylikuormittuu tai ylikuumenee tai jos liitetty laite menee oikosulkuun.
2. Virta katkeaa noin 5 sekunnin kuluttua. Punainen varoitusvalo palaa edelleen.
3. Vihreä generaattorin merkkivalo (11) sammuu.
4. Sammuta moottori ja selvitä, mikä on vialla.
5. Moottori on käynnistettävä uudelleen, jos haluat palauttaa generaattorin käyttötilaan.

12 V DC -liitäntä akun lataamiseen

12 V -liitäntä on tarkoitettu vain väh. 60 Ah:n auton lyijyakun lataamiseen. Latausvirta ja jännite vaihtelevat moottorin kierrosluvun ja kuormituksen mukaan. Myös pientehon käyttäminen vaikuttaa latausvirtaan ja jännitteeseen. Enimmäislatausvirta on 8,3 A.

Huom.! Akun lataamista on valvottava ja se on lopetettava manuaalisesti. Muutoin akku voi ylikuumentua ja tuhoutua. Latauksen aikana akku tuottaa räjähdyskaasua. Suorita lataus siksi vain hyvin ilmastoiduissa tiloissa, joissa ei ole syttymisen vaaraa. Tehokkaampaan lataukseen suositellaan 230 V AC -laturin liittämistä generaattorin 230 V AC -liitäntään.

Huom.! Älä liitä generaattoriin lyijyakkua, jonka kapasiteetti on pienempi kuin 60 Ah.

12 V -liitäntä on säätelemätön, eli jännite vaihtelee moottorin kierrosluvun ja kuormituksen mukaan. Jos pienteho on päällä, eikä generaattorin 230 V AC -liitäntään ole liitetty laitteita, latausvirta on 1/3 nimellisvirrasta (noin 2,7 A).
12 V -liitännässä on automaattisulake (13), joka laukeaa, jos generaattori ylikuormittuu. Jos näin käy, irrota ja akku ja selvitä, mikä on vialla. Palauta generaattori käyttötilaan painamalla automaattisulaketta.

Varoitus!

Liitä latauskaapeli ensin DC-liitäntään ja sitten akun napoihin.

Huolto ja puhdistaminen

Hyvä huolto on generaattorin turvallisen, taloudellisen ja ongelmattoman pitkäikäisen käytön perusta.

Huolto

Varoitus!

Älä huolla generaattoria, kun se on käynnissä. Sammuta generaattori ja anna sen jäähtyä.

Tarkista Toimenpiteet		Ennen jokaista käyttökertaa	Kerran kuussa tai 20 tunnin jälkeen	Joka kolmas kuukausi tai 50 tunnin jälkeen	Joka kuudes kuukausi tai 100 tunnin jälkeen	Kerran vuodessa tai 300 tunnin jälkeen
Sytytystulppa	Tarkista, ja säädä etäisyyttä. Vaihda tarvittaessa			•
Moottoriöljy	Tarkista taso •
	Vaihda • •
Ilmansuodatin	Puhdista/vaihda tarvittaessa			•*
Venttiilin välys	Tarkista ja säädä				•	Tarkistuta ja säädätä ammattilaisella
Bensiini Tiheys •
Kaasutin	Tarkista rikasti-men toiminta	•
Jäähdytys	Tarkista, että ilmanvaihtoaukot ovat avoinna					•
Käynnistys-järjestelmä	Tarkista toiminta ja käynnistysnarunkunto	•
Kiinnitysosat	Kiristä ruuveja ja muttereita				•

* Jos säilytät generaattoria pölyisissä tiloissa, puhdista suodatin useammin.

Moottoriöljy

Jos öljyn taso on liian alhaalla, generaattori estää vahinkojen syntymisen sammumalla automaattisesti. Tarkista ennen jokaista käynnistystä, että öljyä on riittävästi. Moottoriöljystä häviävät vähitellen sen voitelevat, jähdyttävät ja puhdistavat ominaisuudet. Siksi öljy on vaihdettava säännöllisesti.

Öljynvaihto

Lämmitä moottori ensin, jotta moottoriöljy virtaa vapaasti. Ole varovainen, kun moottori ja öljy ovat kuumia. Moottoriöljyä juoksutetaan ja sitä lisätään öljytikun aukon kautta.

1. Kierrä huoltoluukun ruuvi auki ja irrota huoltoluukku (19).
2. Aseta generaattorin viereen astia, johon vanha öljy voi valua öljynvaihdon yhteydessä.
3. Irrota öljytikku (7) ja kallista generaattoria niin, että öljy virtaa ulos aukosta.
4. Anna öljyn valua astiaan.
5. Varmista, että generaattori on tasaisella alustalla.
6. Käytä suppiloa ja täytä öljysäiliö SAE 10W-30 öljyllä. Generaattorin on oltava tasaisella alustalla.

7. Laita öljytikku takaisin paikalleen ja kiinnitä huoltoluukku.

8. Estä polttoainevuodot sammuttamalla moottori ja sulkemalla ilmanvaihtoventtiili (1).

Huom.! Vie käytetty öljy aina ongelmajätteen keräyspisteeseen. Ota yhteys kuntasi jäteneuvontaan, mikäli olet epävarma.

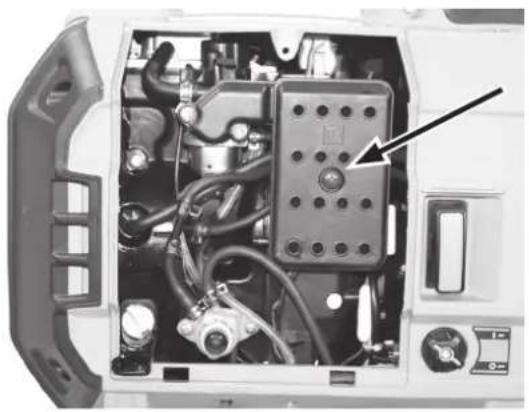

Ilmansuodattimet

Ilmansuodattimen säännöllinen huolto varmistaa, että kaasutin saa tarpeeksi ilmaa. Tarkista säännöllisesti, että ilmansuodatin ei ole tukossa.

1. Avaa huoltoluukkua kiinni pitävä ruuvi (18) ja poista huoltoluukku (19).
2. Ruuvaa irti suodattimen päällä olevaa kupua kiinni pitävät ruuvit.
3. Irrota suodatin ja puhdista se haalealla vedellä ja astianpesuaineella. Purista suodattimesta vedet ja anna sen kuivua kokonaan, ennen kuin asetat sen takaisin.

Sytytystulppa

Sytytystulpan tulee olla ehjä ja puhdas. Tarkista sytytystulpan kunto seuraavasti:

1. Sammuta moottori ja anna sen jäähtyä.

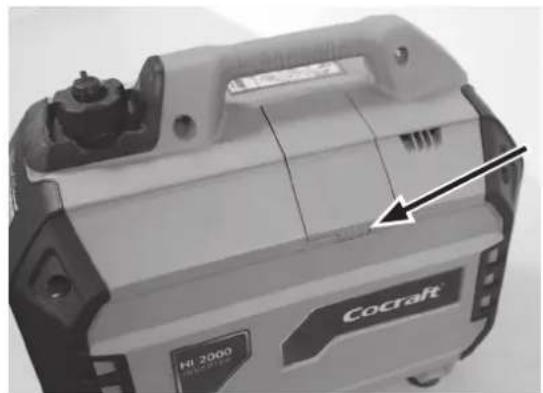

2. Avaa takaosan pieni huoltoluukku.
3. Irrota sytytyskaapeli sytytystulpasta.
4. Irrota sytytystulppa tulppa-avaimella.
5. Tarkasta sytytystulppa. Jos eriste on halkeillut tai elektrodit ovat vahingoittuneet, vaihda tulppa. Katso sopiva sytytystulppa teknisistä tiedoista. Mittaa elektrodiväli ja säädä tarvittaessa.
6. Jos käytät samaa sytytystulppaa, puhdista se teräsharjalla ennen uudelleenasennusta.
7. Laita sytytyskaapeli paikalleen.

Polttoainejärjestelmän tyhjentäminen

Jos aiot säilyttää generaattoria pitkään käyttämättömänä, tyhjennä polttoainejärjestelmä. Bensiini on tuoretavaraa, ja jos sitä pidetään pitkään säiliössä, se voi aiheuttaa käynnistymisvaikeuksia.

Ole varovainen, bensiini syttyy erittäin helposti. Bensiiniä saa käsitellä vain hyvin ilmastoiduissa tiloissa.

1. Käynnistä generaattori.

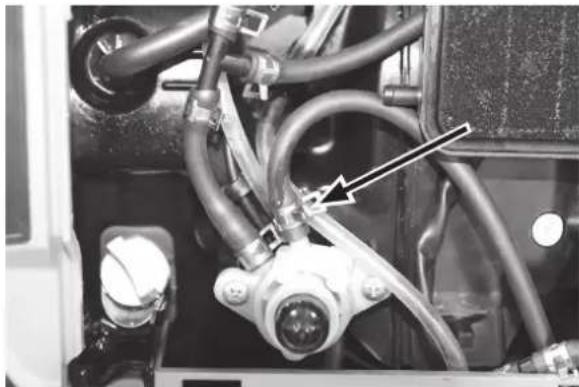

2. Irrota primeriin menevä bensiiniletku.
3. Avaa bensiinihana ja tyhjennä säiliö sopivaan astiaan.
4. Aseta polttoaineletku takaisin.

5. Aseta huoltoluukku takaisin.

6. Sulje bensiinihana ja odota, kunnes moottori pysähtyy (kaasutin on tyhjä polttoaineesta).

7. Avaa huoltoluukkua kiinni pitävä ruuvi (18) ja poista huoltoluukku (19).

Jäähdytysjärjestelmän tarkistaminen

Tarkista, että ilmanvaihtoaukot ovat avoinna. Moottorin kylmän ilman ilmanvaihtoaukkoja on monessa paikassa, myös generaattorin alaosassa. Moottori ylikuumenee, jos jokin ilmanvaihtoaukoista on tukossa tai peitettynä.

Käynnistysjärjestelmän tarkistaminen

Kierrä huoltoluukun ruuvi auki ja irrota huoltoluukku. Vedä käynnistyskahvasta ja tarkista, että kahva ja käynnistysnaru ovat vahingoittumattomia. Vapauta käynnistyskahva varovasti.

Generaattorin puhdistaminen

Säilytä generaattoria kuivassa ja viileässä tilassa. Tarvittaessa voit käyttää kotelon puhdistamiseen seuraavia välineitä:

• Kevyesti kostutettu liina
• Pehmeä harja
  • Pölynimuri
• Paineilma

Kuljetus

Huom.! Älä aseta mitään generaattorin päälle, jos se on vielä käytön jäljiltä kuuma. Tee seuraavat toimenpiteet ennen generaattorin kuljetusta tai pidempiaikaista säilytystä:

• Tyhjennä polttoainesäiliö.
• Irrota sytytyskaapeli sytytystulpasta.
• Pidä generaattorin ilmanvaihtoaukot vapaina.
• Säilytä generaattoria kuivassa ja viileässä tilassa.

Säilytys

Jos säilytät generaattoria pitkään käyttämättömänä, toimi seuraavasti, jotta generaattori toimii hyvin seuraavalla käyttökerralla:

1. Anna generaattorin jäähtyä. Tyhjennä polttoainejärjestelmä. Katso kappale Polttoainejärjestelmän tyhjentäminen.
2. Irrota sytytystulppa ja kaada sytytystulpan reikään ruokalusikallinen moottoriöljä (10W-30 kesällä ja 5W-30 talvella).
3. Tarkista öljyn taso. Lisää öljyä ylempään merkintään saakka tarvittaessa.
4. Annostele öljy sylinteriin vetämällä käynnistyskahvasta joitakin kertoja. Aseta sitten sytytystulppa takaisin paikalleen. Älä kiinnitä sytytyskaapelia sytytystulppaan.
5. Vedä käynnistyskahvasta joitakin kertoja, kunnes tunnet vastuksen. Laske käynnistyskahva takaisin.
6. Puhdista generaattorin ulkopinnat.
7. Säilytä generaattoria kuivassa, hyvin ilmastoidussa sisätilassa. Älä peitä generaattoria muovilla tai muulla kosteutta keräävällä materiaalilla, jottei generaattori ruostu.

Varoitus!

Jos kuitenkin pidät polttoainetta säiliössä säilytyksen aikana, ota huomioon:

• Älä säilytä generaattoria tilossa, joissa on lämmittimiä tai nestekaasujääkaappeja, jotka saattavat sytyttää bensiinihöyryt. Älä säilytä generaattoria tilassa, jossa on esimerkiksi sähkömoottori tai työkaluja, joista voi lentää kipinöitä.
• Älä säilytä generaattoria kosteissa tiloissa, jottei generaattoriin tule korroosiovaurioita.
• Pidä moottorinkytkin/polttoainehana asennossa 0 OFF säilytyksen ajan.
• Sijoita generaattori kovalle ja tasaiselle alustalle, äläkä anna sen nojata mihinkään, jottei polttoaine pääse virtaamaan ulos.

Kun otat generaattorin taas käyttöön, huomioi seuraavat asiat:

- Tarkista generaattori kohdan, Esivalmistelut, mukaan. Vaihda polttoaine uuteen.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Vianhakutaulukko

Ongelma Todennäköinen syy Toimenpiteet
Moottori ei käynnisty.Moottori käy huonosti.Moottorinkierrosluku on epätasainen.	Puristus ei ole riittävä.	Sytytystulppa on irti. Kiristä.
		Sylinterin kannen pultti on irti. Kiristä.
		Sylinterin kansi on vahingoittunut. Vaihda tiiviste.
	Puristus on hyvä.	Polttoaine-ongelma: polttoaine ei pääse sylinteriin.	Rikastin ei aktivoitu. Aktivoi rikastin.
			Käynnistyskahvasta vedetään liian hitaasti.		Vedä voimakkaammin käynnistyskahvasta.
			Säiliö on likainen. Puhdista säiliö.
			Polttoaineletku on tukossa.		Puhdista polttoaineletku.
			Säiliö on tyhjä. Lisää polttoainetta.
			Polttoainehana tai läpipuhallusventtiili on suljettu.		Avaa.
		Sähköinen ongelma: polttoainetta menee sylinteriin.	Kipinöinnissä vikaa.	Sytytystulppa on likainen tai kastunut.	Puhdista/puhalla puhtaaksi.
				Viallinen sytytystulppa. Vaihda sytytystulppa.
				Viallinen magneetti.	Ota yhteys asiakaspalveluumme.
			Kipinöinti.	Virheellinen kaasuttimen säätö.
				Käynnistyskahvasta vedetään liian hitaasti.	Vedä voimakkaammin käynnistyskahvasta.
		Virheellinen polttoaineen lisäys. Tarkista.
		Ylikuormitus. Tarkista nimellisteho.

Tekniset tiedot

Generaattori

Lähtöjännite 230 V AC

Nimellisteho 1,8 kW

Enimmäisteho 2,0 kW

Akun varaustaso 12 V DC/enint. 8,3 A

Moottori

Malli 160F

Tyyppi 1 sylinteri, 4-tahti, OHC ilmajäähdytteinen bensiinimooottori

Sylinteritilavuus 113 cc

Moottoriöljy SAE 10W-30

Öljytilavuus 0,5 litraa

Sytytystulppa NGK CR7HSA (0,6–0,7 mm:n väli)

Muuta

Polttoaine Bensiini vähintään 95-oktaaninen

Säiliön tilavuus 4,5 l

Melutaso (Lwa) 93 dB(A)

Käynnistysjärjestelmä Magnapull

Mitat 510 × 302 × 410 (P × S × K)

Paino 22 kg

Käyttöaika Noin 5 tuntia

Invertergenerator

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset

Myöntänyt seuraava ilmoitettu laitos:

Asiakaspalvelu puh.: 020 111 2222

sähköposti: [e-mail]

Internet

www.clasohlson.fi

Osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

Great Britain

Customer Service

contact number: 020 8247 9300

e-mail: [e-mail]

Internet

www.clasohlson.co.uk

Postal
