Tuotetyyppi	Vesipumppu
Merkki	Cocraft
Malli	HS 400-DE
Virtalähde	230 V ~ 50 Hz
Tehonkulutus	400 W
Maksimivirtaus	4000 L/h
Maksimikorkeus	35 m
Maksimi upotussyvyys	7 m
Maksimi nestelämpötila	35 °C
Liitäntäkoko	1" (25 mm) ulkokierre
Pumpputyyppi	Uppopumppu
Materiaali	Ruostumaton teräs ja muovi
Mitat (P x L x K)	180 x 150 x 300 mm
Paino	4.5 kg
Suojausluokka	IPX8
Sulake	10 A (hidassulake)
Suodatin	Sisäänrakennettu verkkosuodatin
Huolto	Puhdista suodatin säännöllisesti, tarkista tiivisteet
Säilytys	Tyhjennä ja säilytä kuivana pakkasettomassa paikassa
Takuu	2 vuotta

Usein kysytyt kysymykset - HS 400-DE Cocraft

Mikä on Cocraft HS 400-DE:n maksimivirtaus?

Maksimivirtaus on 4000 L/h.

Voiko HS 400-DE pumpata likaista vettä?

Ei, se on suunniteltu vain puhtaalle vedelle. Älä käytä jäteveden tai hankaavien nesteiden kanssa.

Miten käynnistän pumpun ensimmäistä kertaa?

Upota pumppu kokonaan veteen, varmista että imusiivilä on puhdas, ja kytke sitten virtalähteeseen. Pumppu saattaa tarvita esikäynnistystä, jos siinä on ilmaa.

Mikä on tämän pumpun maksimikorkeus?

Maksimikorkeus on 35 metriä.

Miten puhdistan pumpun?

Irrota virtalähde, poista pohjakansi ja puhdista suodatinverkko pehmeällä harjalla. Huuhtele puhtaalla vedellä.

Voiko pumppu käydä kuivana?

Ei, kuivana käyttäminen vahingoittaa pumppua. Sen on oltava upotettuna käytön aikana.

Mikä on suositeltu huoltoväli?

Puhdista suodatin jokaisen käytön jälkeen. Tarkista tiivisteet vuosittain ja vaihda ne, jos ne ovat kuluneet.

Miten pumpun tulisi säilyttää talvella?

Tyhjennä kaikki vesi, kuivaa pumppu ja säilytä pakkasettomassa paikassa. Suojaa jäätymislämpötiloilta.

Minkä kokoinen letku sopii HS 400-DE:hen?

Pumpussa on 1" (25 mm) ulkokierre. Käytä yhteensopivaa letkuliitintä (yleensä mukana).

Pumppu surisee, mutta ei ala pumppaamaan vettä. Mikä voisi olla vikana?

Tarkista, onko imusiivilä tukossa tai onko pumppu ilmalukossa. Kallista pumppua vapauttaaksesi ilman. Varmista myös, että juoksupyörä pyörii vapaasti.

KÄYTTÖOHJE HS 400-DE Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun.

Turvallisuus

• Laitetta saavat käyttää vain yli 8-vuotiaat. Henkilöt, joilla on fyysisiä tai psyykkisiä rajoitteita tai henkilöt, joilla ei ole riittävästi laitteen käytön turvallisuuteen vaikuttavia taitoja tai kokemusta, saavat käyttää laitetta, jos heitä on ohjeistettu sen turvallisesta käytöstä ja käytön mahdollisista vaaroista.
• Älä anna lasten leikkiä laitteella.
• Yli 8-vuotiaat lapset saavat puhdistaa laitteen aikuisen valvonnassa.
• Kytke pumppu vikavirtasuojakytkimeen, joka laukeaa vikavirran ollessa < 30 mA.
• Tarkista pumpun, virtajohdon ja pistokkeen kunto ennen pumpun käyttöä. Älä käytä vioittunutta pumppua.
• Vioittuneen virtajohdon saa vaihtaa ainoastaan valmistaja, sen määräämä huoltopiste tai valtuutettu ammattilainen. Näin vähennetään sähköiskujen ja tulipalojen mahdollisuutta.
• Varmista, että sähköliitännät (jatkojohdot, vikavirtasuojakytkin) on sijoitettu kuivalle paikalle ja suojaan esim. tulvalta.
• Suojaa virtajohto kuumuudelta, öljyltä ja teräviltä kulmilta.
• Pumppu ei sovellu jatkuvaan käyttöön.
• Suojaa pumppu pakkaselta.

• Pumppu soveltuu pesuveden sekä puhtaan tai samean veden pumppaamiseen. Suurin hiukkaskoko on 5 mm. Ota huomioon, että pumpattavassa vedessä oleva hiekka ja muut hiovat hiukkaset kuluttavat pumppua ja vähentävät sen suorituskykyä.

• Pumppua ei saa käyttää uima-altaassa.

• Pumppu on vesitiivis ja se voidaan laskea enintään 7 metrin syvyyteen.
• Varmista, että painekorkeus ei ole yli 7 metriä.
• Älä pumppaa pumpulla syövyttäviä, helposti syttyviä tai räjähtäviä nesteitä, kuten bensiiniä, fotogeeniä tai ohenteita. Älä myöskään pumppaa rasvoja, öljyjä, murtovettä, suolavettä, virtsaa tai wc:n viemärivettä.
• Pumpattavan nesteen lämpötila ei saa olla yli 35 °C.
• Vältä käyttämästä pumppua silloin, kun se on tyhjä. Tyhjäkäyttö kuluttaa pumppua. Sammuta pumppu välittömästi, kun poistoletkusta ei enää tule vettä.
• Älä käytä pumppua poistoletkun ollessa suljettuna pidempään kuin 10 minuuttia.
• Pumpussa on sisäänrakennettu ylikuumenemissuoja ja se sammuu itsestään ylikuumetessaan. Moottori käynnistyy automaattisesti jäähdyttyään.
• Jos olet pumpannut pumpulla kloorivettä, puhdista pumppu sen jälkeen pumppaamalla puhdasta vettä.

Tuotekuvaus

Pumppu on tarkoitettu yksityiskäyttöön kodissa ja puutarhassa. Pumpulle sopivia käyttötarkoituksia:

• Säiliöiden tyhjentäminen

• Veden pumppaaminen lähteistä ja kaivoista
  • Veneiden tyhjennyspumppaus
  • Veden kierrättäminen rajoitetun ajan

• Ylempi poistoaukko (sisäkierre R32)

• Poistoaukon tulppa
• Virtajohto ja pistoke
• Kantokahva
• Elektroninen anturi
• Jalusta, jossa imuaukko
• Alempi poistoaukko (sisäkierre R32)

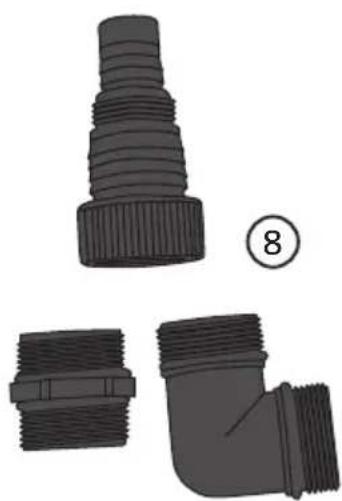

• Liitännät:

• Yleisliitäntä 38 mm:n ja 25 mm:n letkulle + ulkokierre R25 ja R32

• kaari 90°, ulkokierre R32
• Suora liitäntä, ulkokierre R32

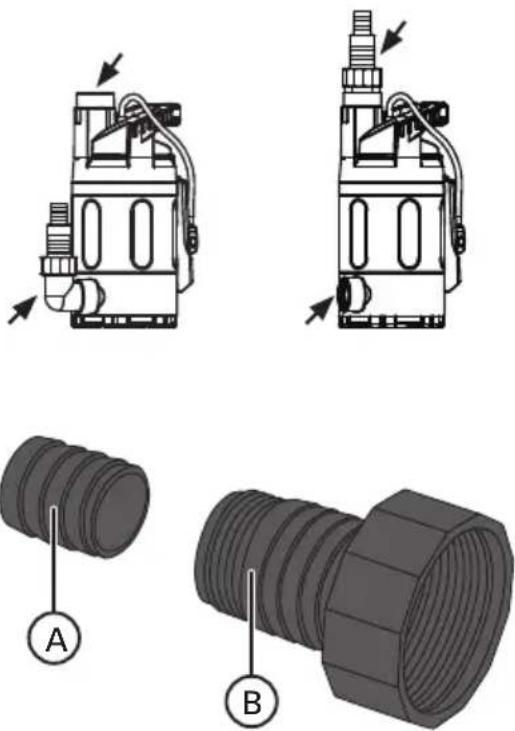

Ennen käyttöä Paineletkun asentaminen

Liitä pakkauksen letkun yleisliitäntä toiseen poistoaukoista (1 tai 7)*.

Huom.! Asenna muovitulppa (2) toiseen poistoaukkoon.

Voit liittää yleisliitäntään letkun, jonka halkaisija on 38 mm (1 ½") tai 25 mm (1"), tai vaihtoehtoisesti 1":n ulkokierteen. Letku, jonka halkaisija on 38 mm, antaa parhaimman suorituskyvyn.

Jos käytät 38 mm:n letkuliitäntää tai 1":n kier-reliitäntää, katkaise nippa (A) kuvan osoittamalla tavalla. Leikkaa yleisliittimestä (B) pois ylimääräinen pala (jos käytössäsi on paksu letku).

* Pumpussa on kaksi vaihtoehtoista poistoaukkoa, ylempi (1) ja alempi (7). Pumpun rakenteesta johtuen ylempi poistoaukko (1) antaa noin 10 % pienemmän virtauksen kuin alempi poistoaukko (7).

Huom.! Asenna muovitulppa (2) siihen poistoaukkoon, jota ei käytetä.

Sijoituspaikka ja kuljetus

• Sijoita pumppu tasaiselle alustalle.
• Älä tuki tuloaukkoa millään tavalla, ja varmista, ettei sen lähellä ole irtohiukkasia, kuten hiekkaa. Tuloaukon tukkeutuminen voi aiheuttaa pumpun kulumista tai rikkoa sen.
• Älä nosta tai kanna pumppua virtajohdosta. Nosta ja laske pumppu aina kahvaan kiinnitetyllä köydellä.

Käyttäminen

Pumpussa on elektroninen tasoanturi, joka tunnistaa veden korkeuden. Tasoanturi ohjaa automaattisesti pumpun käynnistämistä ja sammuttamista.

Toiminta

Kun pumppu liitetään verkkovirtaan, pumppu käynnistyy noin 10 sekunnin ajaksi. Jos anturi on vedenpinnan yläpuolella, pumppu sammuu sen jälkeen. Jos anturi on vedenpinnan alapuolella, pumppu pysyy käynnissä siihen asti, kunnes anturi on vedenpinnan yläpuolella.

Pumpun käynnistäminen: pumppu käynnistyy noin 2 sekunnin kuluttua siitä, kun vedenpinta ylittää anturin, ja on käynnissä niin kauan kunnes anturi on taas vedenpinnan yläpuolella. Pumpun sammuttaminen: pumppu sammuu, kun anturi on ollut vedenpinnan yläpuolella noin 10 sekuntia.

Pumpun käynnistymis- ja sammumistason säätäminen

Pumpussa on kolme reikää, joihin pumpun käynnistymistä ja sammumista säätelevän anturin voi asettaa. Pumppu käynnistyy/sammuu, kun vedentaso saavuttaa anturin.

Puhdistaminen ja huolto

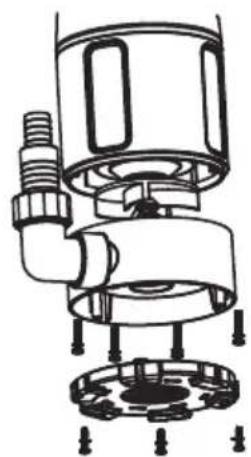

Puhdista roskat imuaukosta (6) näin: irrota pistoke pistorasiasta, irrota pohjalevyn kolme ruuvia ja pumpun rungon neljä ruuvia ja puhdista imuaukko. Kiinnitä osat takaisin paikoilleen käänteisessä järjestyksessä ja ota huomioon, että pumpun rungon poistoaukko tulee kääntää samaan suuntaan ylemmän poistoaukon kanssa.

Ongelma Mahdollinen syy Mahdollinen ratkaisu
Pumppu ei käynnisty.	1. Pistoketta ei ole liitetty pistorasiaan.2. Vedenpinta on anturin alapuolella.3. Jokin, esim. kivi, estää pumpun siipipyörän pyörimisen.	1. Liitä pistoke pistorasiaan. Tarkista pistorasian sulake.2. Pumppu käynnistyy automaattisesti, kun vedenpinta nousee anturin yläpuolelle.3. Avaa pumpun runko ja puhdista se kappaleen Puhdistaminen ja huolto ohjeiden mukaisesti.
Pumppu ei pumppaa.	1. Ilman vuoto imupuolella.2. Pumppuosa on tukossa.3. Paineletku on tukossa.	1. Odota noin minuutin ajan, että ilma poistuu automaattisesti. Irrota pistoke pistorasiasta hetkeksi, jotta pumppu käynnistyy uudestaan.2. Irrota pistoke pistorasiasta ja puhdista imuaukko.3. Puhdista letku, suorista taitokset ym.
Pumppu ei pysähdy vedenpinnan laskettua.	Varmista, että pumppu on pystyasennossa.	Tarkista vedenpinnan taso. Jos se on anturin yläpuolella, pumppu ei pysähdy.
Virtaus on liian heikko.	1. Tuloaukon sihti on tukkeutunut.2. Pumpun rungossa voi olla kertymiä.	1. Irrota pistoke pistorasiasta ja puhdista imuaukon sihti.2. Irrota pistoke pistorasiasta ja puhdista rungosta kertymät. Katso kappale Puhdistaminen ja huolto.
Pumppu pysähtyy hetken kuluttua käyn-nistämisestä.	1. Ylikuumenemissuoja on aktivoitunut ylikuumenemisen takia.2. Anturi on pysäyttänyt moottorin, koska pumppu on tukossa.	1. Ota huomioon, että nesteen lämpötila saa olla korkeintaan 35 °C.2. Avaa pumpun runko ja puhdista se kappaleen Puhdistaminen ja huolto ohjeiden mukaisesti.

Kierrättäminen

Lajittele ja kierrätä jätteet. Älä heitä niitä sekajätteisiin. Kaikki koneet, letkut ja pakkausmateriaalit on lajiteltava paikallisten ohjeiden mukaisesti.

Tekniset tiedot

Malli LKS-404PS

Teho 400 W

Nimellisjännite 230 V AC, 50 Hz

Imukyky enintään 150 litraa minuutissa

Suurin painekorkeus 7 m

Suurin upotussyvyys 7 m

Suurin hiukkaskoko 5 mm

Nesteen enimmäislämpötila 35 °C

Letkuliitäntä 25 mm ja 38 mm

Kierreliitäntä R32 (sisäkierre) × 2

Virtajohdon pituus 10 m (H05RN-F)

Suojausluokka IPX8

Paino

3,8 kg
