HS 400-DE - Wasserpumpe Cocraft - Kostenlose Bedienungsanleitung

Produkttyp	Wasserpumpe
Marke	Cocraft
Modell	HS 400-DE
Stromversorgung	230 V ~ 50 Hz
Leistungsaufnahme	400 W
Max. Durchflussrate	4000 L/h
Max. Förderhöhe	35 m
Max. Eintauchtiefe	7 m
Max. Flüssigkeitstemperatur	35 °C
Anschlussgröße	1" (25 mm) Außengewinde
Pumpentyp	Tauchpumpe
Material	Edelstahl und Kunststoff
Abmessungen (L x B x H)	180 x 150 x 300 mm
Gewicht	4.5 kg
Schutzklasse	IPX8
Sicherung	10 A (träge)
Filter	Eingebauter Siebfilter
Wartung	Filter regelmäßig reinigen, Dichtungen prüfen
Lagerung	Entleeren und trocken an frostfreiem Ort lagern
Garantie	2 Jahre

Häufig gestellte Fragen - HS 400-DE Cocraft

Was ist die maximale Durchflussrate der Cocraft HS 400-DE?

Die maximale Durchflussrate beträgt 4000 L/h.

Kann die HS 400-DE Schmutzwasser pumpen?

Nein, sie ist nur für sauberes Wasser ausgelegt. Nicht mit Abwasser oder scheuernden Flüssigkeiten verwenden.

Wie starte ich die Pumpe zum ersten Mal?

Die Pumpe vollständig in Wasser eintauchen, sicherstellen, dass der Saugsieb frei ist, dann an die Stromversorgung anschließen. Die Pumpe muss möglicherweise entlüftet werden, wenn Luft eingeschlossen ist.

Was ist die maximale Förderhöhe dieser Pumpe?

Die maximale Förderhöhe beträgt 35 Meter.

Wie reinige ich die Pumpe?

Strom trennen, den Boden deckel entfernen und das Filtersieb mit einer weichen Bürste reinigen. Mit klarem Wasser abspülen.

Kann die Pumpe trocken laufen?

Nein, Trockenlauf beschädigt die Pumpe. Sie muss während des Betriebs untergetaucht sein.

Welcher Wartungsplan wird empfohlen?

Nach jedem Gebrauch den Filter reinigen. Jährlich die Dichtungen prüfen und bei Verschleiß ersetzen.

Wie sollte ich die Pumpe im Winter lagern?

Wasser ablassen, Pumpe trocknen und an einem frostfreien Ort lagern. Vor Frost schützen.

Welche Schlauchgröße passt zur HS 400-DE?

Die Pumpe hat ein 1" (25 mm) Außengewinde. Verwenden Sie einen kompatiblen Schlauchanschluss (normalerweise im Lieferumfang).

Die Pumpe brummt, beginnt aber nicht, Wasser zu pumpen. Was könnte falsch sein?

Prüfen, ob das Saugsieb verstopft ist oder die Pumpe eine Luftblase hat. Die Pumpe neigen, um eingeschlossene Luft zu lösen. Auch sicherstellen, dass sich das Laufrad frei dreht.

BEDIENUNGSANLEITUNG HS 400-DE Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Original Bedienungsanleitung

Art.nr 40-9034 Modell LKS-404PS

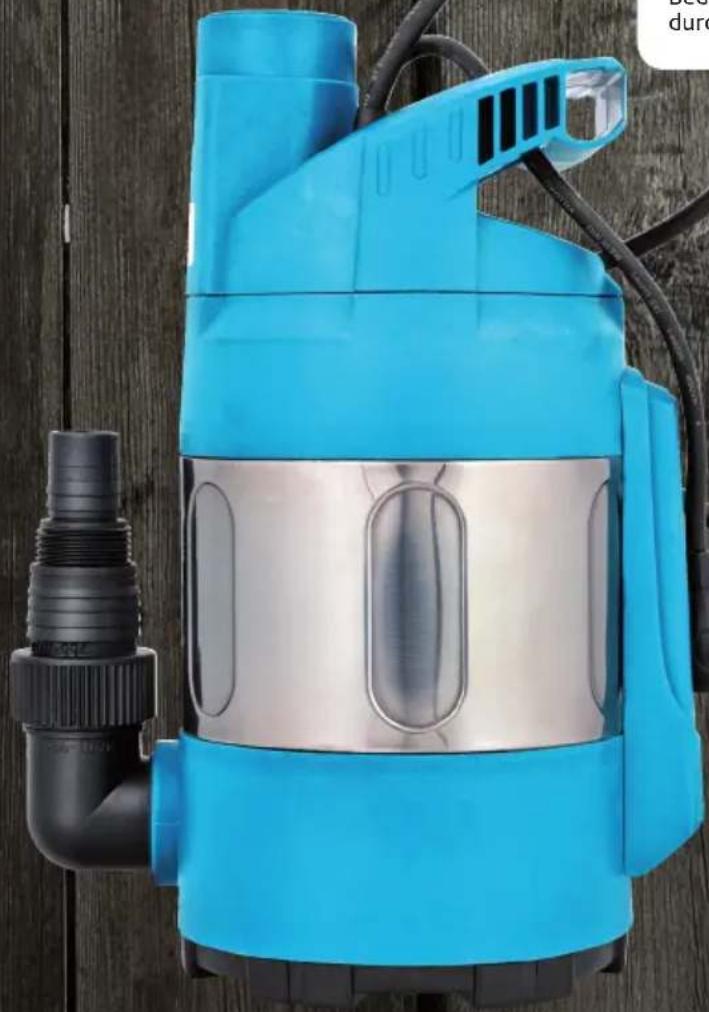

Edelstahl-Tauchpumpe

Art.Nr. 40-9034 Modell LKS-404PS

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Sicherheitshinweise

• Das Gerät ist nur dann für Kinder ab 8 Jahren oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, bzw. mangelnder Erfahrung/Wissen geeignet, wenn diese in die sichere Handhabung eingeführt worden sind und Risiken und Gefahren der Benutzung verstehen.
• Kein Kinderspielzeug.
• Reinigung und Wartung darf von Kindern nur unter Aufsicht eines Erwachsenen durchgeführt werden.
• Die Pumpe immer über eine Fehlerstrom-Schutzeinrichtung anschließen, die bei Fehlerstrom von < 30 mA auslöst.
• Vor der Inbetriebnahme die Pumpe, insbesondere Anschluss-kabel und Stecker, immer überprüfen. Die Pumpe keinesfalls verwenden, wenn sie beschädigt ist.
• Um Stromschläge oder Feuer zu vermeiden, das Netzkabel bei Beschädigung nur vom Hersteller, seinem Kundendienst oder qualifiziertem Fachpersonal austauschen lassen.
• Dafür sorgen, dass die elektrischen Anschlüsse (Steckkupplung, Fehlerstrom-Schutzeinrichtung usw.) an einem trockenen Ort vor Regen, Feuchtigkeit und Überschwemmung geschützt platziert sind.

• Das Netzkabel nicht Wärme, Öl oder scharfen Kanten aussetzen.
  • Die Pumpe ist nicht für den Dauerbetrieb ausgelegt.
  • Die Pumpe vor Frost schützen.

• Die Pumpe ist dazu geeignet sauberes oder trübes Wasser mit einer Korngröße von max. 5 mm bzw. Waschwasser zu pumpen. Sand oder sonstige schleifenden Materialien im Förderwasser erhöhen den Verschleiß und verringern die Leistungsfähigkeit.
  • Die Pumpe niemals im Schwimmbecken benutzen.

• Die Pumpe ist wassergeschützt und bis auf eine Tiefe von max. 7 m eintauchbar.
• Sicherstellen, dass die Eintauchtiefe 7 m nicht überschreitet.
• Die Pumpe nicht für ätzende, entzündliche oder explosive Flüssigkeiten wie Benzin, Petroleum oder Verdünner einsetzen. Die Pumpe auch nicht für Fette, Öle, Brackwasser, Salzwasser, Urin oder Toilettenabwasser verwenden.
• Die Temperatur der Förderflüssigkeit darf nicht höher als 35 °C sein.
• Trockenlaufen vermeiden, da dies zu schnellem Verschleiß führt. Die Pumpe sofort ausschalten, wenn kein Wasser mehr aus dem Schlauch läuft.
• Die Pumpe nicht mehr als 10 Minuten gegen einen verschlossenen Abfluss laufen lassen.
• Die Pumpe hat einen eingebauten thermischen Überlastungsschutz und schaltet sich bei Überhitzung automatisch aus. Sobald der Motor abgekühlt ist, startet er automatisch.
• Beim Pumpen von gechlortem Wasser die Pumpe anschließend mit klarem Wasser nachspülen.

Produktbeschreibung

Die Pumpe ist nur für den Privatgebrauch in Haus und Garten bestimmt. Geeignete Anwendungsbereiche sind:

• Leeren von Behältern
- Abpumpen von Wasser aus Kellern und Durchlässen
• Als Lenzpumpe in Booten
• Wasserzirkulation für begrenzte Zeit

1. Oberer Auslass (Innengewinde R32)
2. Stopfen für nicht benutzten Auslass
3. Netzkabel mit Stecker
4. Tragegriff
5. Elektronischer Sensor
6. Fuß mit Einlass
7. Unterer Auslass (Innengewinde R32)

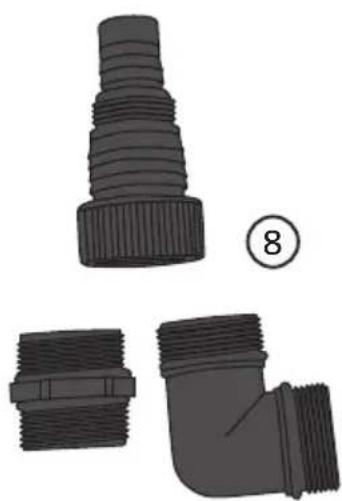

8. Anschlussinformation:

- Universalschlauchanschluss 38 mm und 25 mm + Außengewinde R25 und R32

- 90° gebogen, Außengewinde R32

- Gerader Anschluss, Außengewinde R32

Vor dem ersten Gebrauch Den Druckschlauch anschließen

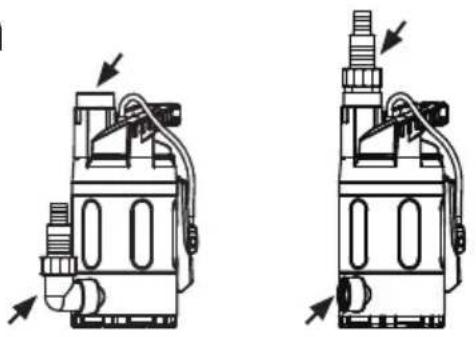

Den mitgelieferten Universalschlauchanschluss an einen Auslass (1 oder 7) ^* anschließen.

Hinweis: Den Kunststoffstopfen (2) in dem nicht verwendeten Auslass befestigen.

An den Universalschlauchanschluss passen Schläuche mit Durchmesser 38 mm (1 ½") oder 25 mm (1") oder ein 1" Außengewinde. Der Schlauchdurchmesser 38 mm liefert die optimale Leistung.

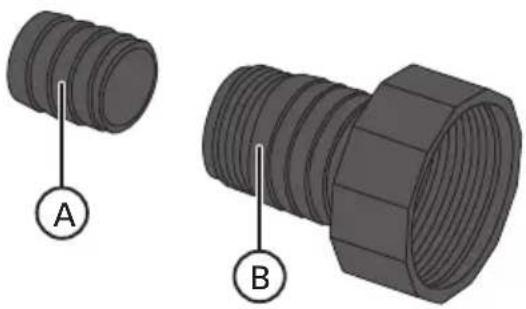

Wird ein 38 mm Schlauchanschluss oder ein 1" Gewindeanschluss verwendet, den Nippel (A) wie auf dem Bild gezeigt abschneiden.

Den Teil vom Universalanschluss (B) abschneiden, der nicht gebraucht wird (wenn ein grober Schlauch verwendet wird).

*Die Pumpe hat zwei alternative Auslässe, einen oberen (1) und einen unteren (7). Je nach Konstruktion der Pumpe erzeugt der obere Auslass (1) ca. 10 % weniger Durchfluss als der untere Auslass (7).

Achtung: Den Kunststoffstopfen (2) in dem nicht verwendeten Auslass befestigen.

Platzierung und Transport

• Die Pumpe in einer stabilen Position aufstellen.
- Den Einlass in keiner Weise blockieren und losen Partikel wie Sand, Steinchen usw. vom Einlass fernhalten, da diese den Verschleiß der Pumpe erhöhen und Stillstand verursachen können.
• Die Pumpe nicht am Netzkabel anheben oder tragen. - Zum Absenken oder Anheben der Pumpe immer ein am Handgriff befestigtes Seil verwenden.

Gebrauch

Die Pumpe ist mit einem elektronischen Niveausensor ausgestattet, der den Wasserstand erkennt und Start und Stopp der Pumpe automatisch steuert.

Funktion

Wenn die Pumpe an das Stromnetz angeschlossen wird, startet sie direkt für ca. 10 Sekunden. Ist der Sensor über der Wasseroberfläche, schaltet die Pumpe danach wieder aus. Ist sie unter der Wasseroberfläche läuft die Pumpe solange der Sensor unter Wasser ist.

Start der Pumpe: Steigt der Wasserstand über den Sensor, startet die Pumpe nach ca. 2 Sekunden und läuft, solange der Sensor unter Wasser ist.

Stopp der Pumpe: Sinkt der Wasserstand unter den Sensor, hält die Pumpe nach ca. 10 Sek. an.

Einstellung des Niveaus zum Ein- und Ausschalten der Pumpe

Die Pumpe hat drei Löcher, in denen der Sensor angebracht werden kann. Die Pumpe schaltet je nach gewählten Loch bzw. Niveau ein/aus, wenn der Wasserstand den Sensor erreicht.

Pflege und Wartung

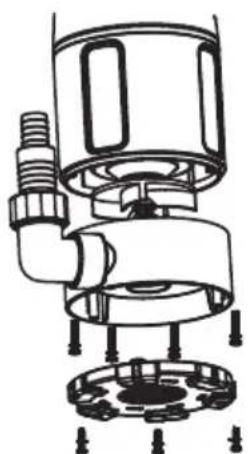

Bei Reinigungsbedarf den Stecker aus der Steckdose ziehen, die 3 Schrauben am Sockel und dann die 4 Schrauben am Pumpengehäuse lösen und den Einlass (6) von Schmutz reinigen.

Die Teile in umgekehrter Reihenfolge zusammenschrauben und darauf achten, dass der Auslass am Pumpengehäuse in dieselbe Richtung wie der obere Auslass gedreht ist.

Problem Mögliche Ursache Mögliche Lösung
Die Pumpe startet nicht.	1. Der Netzstecker ist nicht an eine Steckdose angeschlossen.2. Der Wasserstand befindet sich unterhalb des Sensors.3. Das Pumpenrad ist blockiert, z. B. durch einen Stein.	1. Den Stecker anschließen und die Spannung der Steckdose überprüfen.2. Die Pumpe startet automatisch wenn das Wasser steigt.3. Das Pumpengehäuse auseinander schrauben und reinigen, siehe Abschnitt Pflege und Wartung.
Die Pumpe pumpt nicht.	1. Luftleck an der Einsaugseite.2. Der Pumpenteil ist verstopft.3. Der Druckschlauch ist verstopft.	1. Bis zu 1 min abwarten, sodass die Pumpe automatisch entlüftet. Den Stecker herausnehmen und wieder einsetzen um die Pumpe erneut zu starten.2. Den Netzstecker ziehen und den Einlass von Verschmutzungen befreien.3. Den Schlauch reinigen, Knicke beseitigen etc.
Die Pumpe hält bei gesunkenem Wasserstand nicht an.	Sicherstellen, dass die Pumpe aufrecht steht und nicht auf der Seite liegt, sodass der Sensor an der Unterseite ist.	Den Wasserstand überprüfen, ist dieser oberhalb des Sensors, hält die Pumpe nicht an.
Der Durchfluss ist nicht stark genug.	1. Das Einlasssieb ist verstopft.2. Die Pumpe hat Ablagerungen im Pumpengehäuse.	1. Den Netzstecker ziehen und das Einlasssieb von Verschmutzungen befreien.2. Den Netzstecker ziehen und die Ablagerungen im Pumpengehäuse entfernen. Siehe Abschnitt Pflege und Wartung.
Die Pumpe hört nach einer kurzen Weile auf zu arbeiten.	1. Der Überhitzungsschutz wurde aufgrund von Überhitzung aktiviert.2. Der Sensor hat den Motor gestoppt, da die Pumpe verstopft ist.	1. Sicherstellen, dass die Höchsttemperatur der Förderflüssigkeit 35 °C nicht überschreitet.2. Das Pumpengehäuse bei Bedarf überprüfen und reinigen, siehe Abschnitt Pflege und Wartung.

Hinweise zur Entsorgung

Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.

Technische Daten

Modell LKS-404PS

Leistungsaufnahme 400 W

Nennspannung 230 V AC, 50 Hz

Max. Förderleistung 150 l/min.

Max. Förderhöhe 7 m

Max. Eintauchtiefe 7 m

Max. Korngröße 5 mm

Max. Temperatur Förderflüssigkeit 35 °C

Schlauchanschluss 25 mm und 38 mm

Gewindeanschluss R32 (Innengewinde) × 2

Länge Netzkabel 10 m (H05RN-F)

Schutzart IPX8

Gewicht

3,8 kg

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

SUBMERSIBLE PUMP

Cotech 40-9034

LKS-404PS

EMC directive

2004/108/EC

LOW VOLTAGE

DIRECTIVE

2006/95/EC

EN 55014-1:2006+A1+A2

EN 55014-2:1997

+A1+A2

EN 61000-3-2:2006

+A1+A2

EN 61000-3-3:2008

EN 60335-1:2012

EN 60335-2-41:2003

+A1+A2

EN 62233:2008

Klas Balkow

President

Insjön, Sweden, 2015-01-23
