HS 400-DE - Vannpumpe Cocraft - Gratis bruksanvisning og manual

Produkttype	Vannpumpe
Merke	Cocraft
Modell	HS 400-DE
Strømforsyning	230 V ~ 50 Hz
Effektforbruk	400 W
Maks. vannmengde	4000 L/h
Maks. løftehøyde	35 m
Maks. nedsenkingsdybde	7 m
Maks. væsketemperatur	35 °C
Tilkoblingsstørrelse	1" (25 mm) utvendig gjenge
Pumpetype	Senkbar
Materiale	Rustfritt stål og plast
Mål (L x B x H)	180 x 150 x 300 mm
Vekt	4.5 kg
Beskyttelsesklasse	IPX8
Sikring	10 A (treg)
Filter	Innebygget nettingfilter
Vedlikehold	Rengjør filteret regelmessig, kontroller tetninger
Oppbevaring	Tøm og oppbevar tørt på frostfritt sted
Garanti	2 år

Ofte stilte spørsmål - HS 400-DE Cocraft

Hva er maksimal vannmengde for Cocraft HS 400-DE?

Maksimal vannmengde er 4000 L/h.

Kan HS 400-DE pumpe skittent vann?

Nei, den er designet for rent vann kun. Ikke bruk med avløpsvann eller slipende væsker.

Hvordan starter jeg pumpen for første gang?

Senk pumpen helt ned i vann, kontroller at sugesilen er fri, og koble til strøm. Pumpen må kanskje luftes hvis det er luft i systemet.

Hva er maksimal løftehøyde for denne pumpen?

Maksimal løftehøyde er 35 meter.

Hvordan rengjør jeg pumpen?

Koble fra strømmen, fjern bunnlokket, og rengjør filternettet med en myk børste. Skyll med rent vann.

Kan pumpen gå tørr?

Nei, tørrkjøring vil skade pumpen. Den må være nedsenket under bruk.

Hva er anbefalt vedlikeholdsplan?

Etter hver bruk, rengjør filteret. Årlig, kontroller tetningene og bytt dem hvis de er slitt.

Hvordan bør jeg oppbevare pumpen om vinteren?

Tøm alt vann, tørk pumpen, og oppbevar på et frostfritt sted. Beskytt mot frost.

Hvilken slangedimensjon passer til HS 400-DE?

Pumpen har en 1" (25 mm) utvendig gjenge. Bruk en kompatibel slangekobling (følger vanligvis med).

Pumpen summer men begynner ikke å pumpe vann. Hva kan være galt?

Kontroller om sugesilen er tett, eller om pumpen har luftlommer. Vipp pumpen for å frigjøre innestengt luft. Sørg også for at løpehjulet roterer fritt.

BRUKSANVISNING HS 400-DE Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter.

Sikkerhet

• Produktet kan benyttes av barn fra 8 års alderen og av personer med funksjonshemming og manglende erfaring og kunnskap om produktet, dersom de har fått opplæring om sikker bruk av det. Det er dog viktig at de forstår faren ved bruk av det.
  • La aldri barn leke med produktet.
• Rengjøring og vedlikehold kan utføres av barn under tilsyn av voksne.
• Pumpen skal kobles til strøm via en jordfeilbryter som løses ut ved < 30 mA avvik.
• Kontroller alltid pumpen før bruk, og da spesielt strømledningen og støpslet. Bruk ikke utstyret dersom det er skadet.
• Dersom strømledningen er skadet skal den, for å unngå elektrisk støt eller brann, skiftes av produsenten, på et serviceverksted eller av annen fagperson.
• Påse at strømtilkoblinger (skjøter, jordfeilbryter etc.) er plassert på en tørr plass, og beskyttet mot ev. oversvømming.
• Utsett ikke strømkabelen for varme, olje eller skarpe kanter.
• Pumpen er ikke konstruert for kontinuerlig bruk.
• Beskytt pumpen mot frost.
• Pumpen er beregnet til pumping av rent vann, skyllevann eller grumsete vann med partikkelstørrelse på maks 5 mm. Sand eller annet slipende materiale i væsken som pumpes, gir økt slitasje og redusert kapasitet.

• Pumpen må aldri brukes i svømmebassenger o.l.

• Pumpen er senkbar til en dybde på maks 7 m.

• Kontroller at trykkhøyden ikke overstiger 7 m.
• Pumpen må ikke brukes til etsende, brennbare eller eksplosive væsker, som f.eks. bensin, parafin eller tynnere. Pumpen må heller ikke brukes til pumping av fett, olje, brakkvann, saltvann, urin eller avløpsvann fra toaletter.
• Temperaturen på væsken som pumpes må ikke overstige 35 °C.
• Tørrkjøring må ikke forekomme, da dette fører til stor slitasje. Steng pumpen umiddelbart når vannet slutter å renne ut av slangen.
• Unngå å kjøre pumpen mot stengt utløp i mer enn 10 minutter.
• Pumpen har innebygd termisk motorvern, og den skrus automatisk av når den blir overopphetet. Motoren starter automatisk igjen når den har kjølt seg ned.
• Hvis man har pumpet klorholdig vann, bør rent vann kjøres gjennom pumpen etterpå.

Produktbeskrivelse

Pumpen er beregnet for privat bruk i hus og hage. Passende bruksområder er:

• Tømming av beholdere
- Pumping av vann fra kilder og tromler
- Lensing av båter
• Vannsirkulasjon over en begrenset tid

1. ∅vre utløp (innvendig gjenger, R32)
2. Propp for utløp som ikke benyttes
3. Strømledning med støpsel
4. Bærehåndtak
5. Elektronisk sensor
6. Fot med innløp
7. Nedre utløp (innvendig gjenger R32)

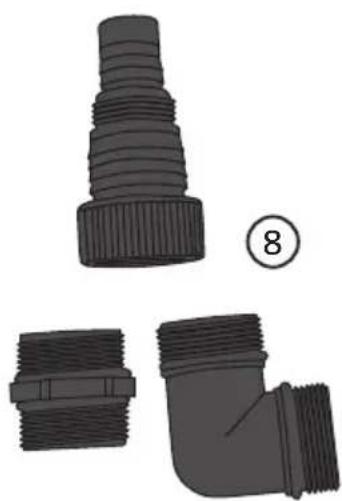

8. Tilkoblingsdetaljer:

9. Universaltilkobling for slange, 38 mm og 25 mm + utvendig gjenger R25 og R32

10. 90° knekk, utvendig gjenger R32
11. Rett tilkobling, utvendig gjenger R32

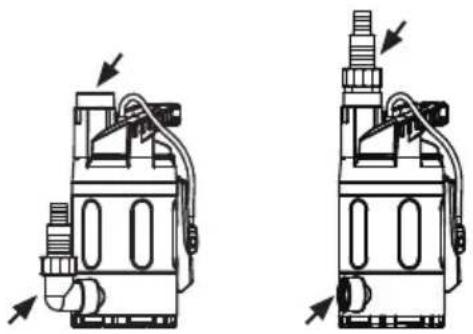

Tilkobling av trykkslange

Den medfølgende universalslangen kobles til en av utløpene (1 eller 7) ^* .

Obs! Plastproppen (2) skal monteres på det utløpet som ikke brukes.

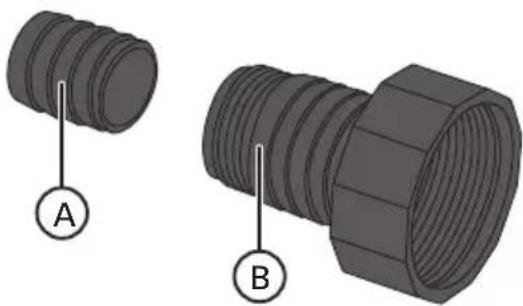

Skjær av den delen på universaltilslutningen (B) som ikke brukes (hvis du bruker grov slange).

* Pumpen har to alternative utløp, øvre (1) og nedre (7). Avhengig av pumpens konstruksjon, så har det øvre utløpet ca. 10 % mindre kapasitet enn det nedre.

Obs! Plastpluggen (2) skal monteres på det utløpet som ikke er i bruk.

Plassering og transport

• Pumpen skal plasseres i en stabil posisjon.
• Innløpet må ikke blokkeres. Pass på at ingen løse partikler som f.eks. sandkorn er nær innløpet da dette vil øke slitasjen på pumpen og også kan føre til driftsstopp.
• Bruk ikke tilslutningskabelen til å løfte eller bære pumpen. Bruk alltid et tau som er festet i håndtaket, når pumpen skal senkes eller løftes opp.

Bruk

Pumpen er utstyrt med en elektronisk nivåsensor som styrer start og stopp av pumpen automatisk.

Funksjon

Når pumpen kobles til strømnettet, starter alltid pumpen og går i ca. 10 sekunder. Når giveren er over vannflaten stenges pumpen etter disse 10 sekundene, men hvis giveren er under vannflaten vil pumpen fortsette å gå så lenge giveren er under vannivået.

Start av pumpen: når vannivået stiger til over giveren vil pumpen aktiveres/starte etter ca. 2 sekunder og fortsette så lenge giveren er under vannivået.

Stopp av pumpen: Når vannivået synker til under giveren stopper pumpingen etter ca. 10 sekunder.

Pumpen har tre hull hvor giveren kan plasseres for å velge til- og fraslagsnivå. Dette er viktig for när pumpen slår til/fra.

Stell og vedlikehold

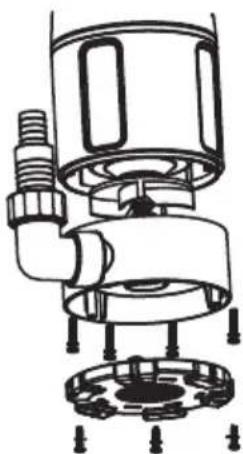

Rens pumpehuset ved behov. Trekk da støpselet ut av strømuttaket, skru ut 3 skruer for bunnplaten og deretter 4 for pumpehuset, og rens innløpet for rusk. Delene skrus tilbake i motsatt rekkefølge. Husk at utløpet på pumpehuset skal dreie samme vei som det øvre utløpet.

Problem Mulig årsak Mulig løsning
Pumpen starter ikke.	1. Støpselet er ikke koblet til et strømuttak.2. Vannivået er under sensoren.3. Pumpehjulet er blokkert av noe, f.eks. et sandkorn.	1. Sett støpselet i strømuttaket og kontroller sikringen til strømkretsen.2. Pumpen starter automatisk når vannet stiger.3. Skru pumpehuset fra hverandre og rengjør, se avsnittet Stell og vedlikehold.
Pumpen pumper ikke.	1. Luftlekkasje på sugesiden.2. Pumpedelen er blokkert.3. Trykkslangen er blokkert.	1. Vent i maks 1 minutt slik at pumpen får luftet seg. Dette skjer automatisk. Trekk ut støpselet og plugg det til igjen for å starte pumpen.2. Trekk støpselet ut av strøm-uttaket og rens innløpet for rusk.3. Rens slangen, rett ut knekker på den etc.
Pumpen stopper ikke selv om vannivået har sunket.	Kontroller at pumpen står oppreist eller om den har veltet sånn at sensoren er på undersiden.	Kontroller vannivået. Hvis det er over sensoren skal ikke pumpen stoppe.
Kapasiteten på pumpingen er for lavt.	1. Tett innløps-sil?2. Belegg i pumpehuset?	1. Trekk støpselet ut av strøm-uttaket og rens innløpet for rusk.2. Trekk ut støpselet fra strøm-uttaket og fjern belegget. Se avsnittet Stell og Vedlikehold.
Pumpen stopper etter en kort stund.	1. Overopphetingsvernet er aktivert.2. Sensoren har stoppet motoren sånn at pumpen er blokkert.	1. Husk at maks temperatur på væsken skal være 35 °C.2. Skru pumpehuset fra hverandre og rengjør, se avsnittet Stell og vedlikehold.

Avfallshåndtering

Sorter avfallet og la det gå til gjenvinning istedenfor å kaste det. Alle maskiner, slanger og all emballasje skal sorteres og håndteres i henhold til lokale miljøforskrifter.

Spesifikasjoner

Modell LKS-404PS

Effekt 400 W

Spenning 230 V AC, 50 Hz

Maks pumpekapasitet 150 l/min

Maks trykkhøyde 7 m

Maks partikkelstørrelse 5 mm

Slangetilkobling 25 mm og 38 mm

Gjengetilkobling R32 (innvendig) × 2

Lengde, strømkabel 10 m (H07RN-F)

Kapsling IPX8

Vekt 3,8 kg

Ruostumaton uppopumppu

Tuotenro 40-9032 Malli LKS-404PS
