HS 950-H - Maalaussuutin Cocraft - Ilmainen käyttöohje ja opas

Tuotetyyppi	Maaliruisku
Brändi	Cocraft
Malli	HS 950-H
Virtalähde	Sähkö (verkkovirta)
Jännite	220-240V ~50Hz
Tehonkulutus	600 W
Säiliön tilavuus	800 ml
Suuttimen koko	2,0 mm
Maks. virtausnopeus	0,5 l/min
Ruiskutuskuvio	Säädettävä (vaaka, pysty, pyöreä)
Materiaali	Muovi/metalli
Paino	1,2 kg
Mitat (PxLxK)	200 x 150 x 250 mm
Johdon pituus	2 m
Viskositeettialue	20-80 sekuntia (DIN-kuppi)
Ylikuormitussuoja	Kyllä
Turvaominaisuudet	Liipaisimen lukitus, lämpökatkaisin
Mukana tulevat lisävarusteet	Maalikuppi, puhdistusneula, viskositeettikuppi
Puhdistus	Pura osiin ja puhdista vedellä tai liuottimella
Korjattavuus	Varaosia saatavilla (suutin, neula, tiivisteet)
Takuu	2 vuotta

Usein kysytyt kysymykset - HS 950-H Cocraft

Kuinka ohentaa maalia HS 950-H:lle?

Käytä mukana tulevaa viskositeettikuppia oikean koostumuksen mittaamiseen. Useimmat maalit tulee ohentaa, kunnes ne virtaavat kupin läpi 20-80 sekunnissa. Katso maalin valmistajan suosituksia.

Mikä on oikea puhdistusmenettely käytön jälkeen?

Irrota ruisku virtalähteestä, poista maalikuppi ja kaada ylimääräinen maali pois. Huuhtele kuppi vedellä tai liuottimella. Pura suutin ja neula, puhdista kaikki osat harjalla ja kokoa uudelleen. Aja puhdasta liuotinta ruiskun läpi, kunnes se suihkuaa kirkkaana.

Voinko ruiskuttaa lateksimaalia tällä ruiskulla?

Kyllä, mutta lateksimaali on ohennettava vedellä (tyypillisesti 10-20 %) oikean viskositeetin saavuttamiseksi. Testaa koostumus viskositeettikupilla ennen ruiskutusta.

Kuinka säädän ruiskutuskuviota?

Käännä säätönuppia ruiskun takana. Kiertämällä se muuttaa kuviota vaakasuuntaisesta puhalluksesta pystysuuntaiseen ja pyöreään. Säädä virtaussäätöruuvia materiaalin määrää varten.

Miksi ruisku roiskuu?

Roiskeita aiheuttaa yleensä liian paksu maali, tukkeutunut suutin tai alhainen ilmanpaine (jos pneumaattinen). Tällä sähkömallilla varmista, että maali on ohennettu oikein ja suutin on puhdas. Tarkista myös, että viskositeetti on sallitulla alueella.

Kuinka estän tukkeutumisen?

Suodata maali aina ennen kupin täyttöä. Puhdista ruisku heti jokaisen käytön jälkeen. Käytä puhdistusneulaa suuttimen kärjen puhdistamiseen tarvittaessa. Säilytä ruisku neula sisäänvedettynä.

Mitä turvatoimia minun tulisi noudattaa?

Käytä hengityssuojainta, suojalaseja ja käsineitä. Työskentele hyvin tuuletetussa tilassa. Vältä maalihöyryjen hengittämistä. Pidä ruisku poissa avotulesta. Irrota ruisku virtalähteestä puhdistuksen tai säätöjen aikana.

Voinko käyttää öljypohjaisia maaleja?

Kyllä, mutta puhdista asianmukaisilla liuottimilla, kuten mineraalitärpätillä. Noudata samoja viskositeettiohjeita. Varmista, että kaikki osat kestävät liuottimia (ne kestävät).

Kuinka vaihdan suuttimen tai neulan?

Kierrä kiinnitysmutteri auki mukana toimitetulla avaimella. Poista vanha suutin ja neula. Aseta uudet osat paikalleen varmistaen, että neula liikkuu vapaasti. Kiristä mutteri tiukasti, mutta älä kiristä liikaa. Varaosia on saatavilla.

Mitä lämpökatkaisin tekee?

Se sammuttaa moottorin automaattisesti, jos ruisku ylikuumenee (esim. pitkäaikaisen käytön vuoksi). Anna ruiskun jäähtyä 10-15 minuuttia ennen uudelleenkäynnistystä. Tämä suojaa moottoria vaurioilta.

KÄYTTÖOHJE HS 950-H Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohje ennen käyttöä ja säilytä se tulevaa tarvetta varten. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Pidätämme oikeuden teknisten tietojen muutoksiin. Jos laitteessa ilmenee teknisiä ongelmia tai sinulla on muuta kysyttävää, ota yhteyttä asiakaspalveluumme (yhteystiedot kääntöpuolella).

Turvallisuus

Sähkökäyttöisiä työkaluja koskevat yleiset turvallisuusohjeet

Varoitus! Lue kaikki ohjeet.

Jos näitä ohjeita ei noudateta, voi seurauksena olla sähköisku, tulipalo tai vakava vahinko.

SÄILYTÄ NÄMÄ OHJEET.

Varoitustekstin ilmaisu "sähkökäyttöinen työkalu" viittaa verkkovirralla tai akulla toimivaan käsityökaluun.

1) Työtila

a) Pidä työtila siistinä ja huolehdi hyvästä valaistuksesta. Täynnä tavaraa olevat tai huonosti valaistut työtilat lisäävät onnettomuusriskiä.
b) Älä käytä sähkökäyttöisiä työkaluja räjähdysalttiissa ympäristöissä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn läheisyydessä.
Sähkökäyttöiset työkalut tuottavat kipinöitä, jotka voivat sytyttää pölyn tai höyryn.
c) Älä päästä lapsia tai ulkopuolisia sähkökäyttöisen työkalun lähelle käytön aikana. Saatat menettää työkalun hallinnan häiriötekijöiden vuoksi.

2) Sähköturvallisuus

a) Varmista, että sähkökäyttöisen työkalun pistoke sopii pistorasiaan. Älä koskaan muuntele pistoketta. Älä koskaan käytä sovitinta maadoitettujen sähkökäyttöisten työkalujen kanssa. Muuntelematon pistoke ja sopiva pistorasia vähentävät sähköiskun riskiä.
b) Älä koske maadoitettuihin esineisiin, kuten putkiin, lämpöpatteriin, lieteen ja jääkaappiin. Sähköiskun riski on suurempi, jos vartalosi on maadoitettu.
c) Älä altista sähkökäyttöistä työkalua sateelle tai kosteille olosuhteille.
Veden pääsy työkalun sisälle lisää sähköiskun riskiä.

d) Käsittele sähköjohtoa oikein. Älä käytä sähköjohtoa laitteen kantamiseen tai vetämiseen äläkä irrota pistoketta vetämällä johdosta. Sähköjohto ei saa joutua kosketuksiin kuumuuden, öljyn, terävien reunojen ja liikkuvien osien kanssa. Vahingoittunut tai rikkinäinen johto lisää sähköiskun riskiä.
e) Käytä tarkoitukseen sopivaa jatkojohtoa, kun käytät sähkökäyttöistä työkalua ulkona. Ulkokäyttöön tarkoitetun jatkojohdon käyttö pienentää sähköiskun riskiä.
f) Jos sähkökäyttöistä työkalua on käytettävä kosteissa olosuhteissa, käytä vikavirtasuojakytkimellä varustettua pistorasiaa. Vikavirtasuojakytkimen käyttö pienentää sähköiskun riskiä.

3) Henkilökohtainen turvallisuus

a) Noudata tarkkaavaisuutta ja tervettä järkeä käsitellessäsi sähkökäyttöistä työkalua. Älä käytä työkalua, kun olet väsynyt tai huumeiden, alkoholin tai lääkityksen vaikutuksen alaisena. Hetkellinen keskittymisen herpaantuminen voi johtaa vakavaan henkilövahinkoon sähkökäyttöistä työkalua käytettäessä.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien, käyttö tarvittaessa vähentää henkilövahingon riskiä.
c) Estä laitteen tahaton käynnistyminen. Varmista, että virtakytkin on OFF-asennossa ennen pistokkeen liittämistä pistorasiaan, akun liittämistä tai sähkötyökalun nostamista/kantamista. Sähkökäyttöisen työkalun kantaminen sormi virtakytkimellä/liipaisimella tai työkalun liittäminen verkkovirtaan, kun virtakytkin on ON-asennossa, lisää onnettomuusriskiä.
d) Poista kaikki huoltotyökalut/avaimet ennen sähkökäyttöisen työkalun käynnistämistä. Sähkökäyttöisen työkalun liikkuvaan osaan unohdettu huoltotyökalu saattaa aiheuttaa henkilövahinkoja.
e) Älä kurota liian kauas. Varmista, että työasentosi on tasapainoinen koko ajan. Näin pystyt pitämään sähkökäyttöisen työkalun hallinnassa odottamattomissa tilanteissa.
f) Käytä tarkoituksenmukaisia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet erillään liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin.
g) Jos käytössä on pölynpoisto- ja keräysjärjestelmä, varmista, että se on liitetty ja että sitä käytetään tarkoituksenmukaisella tavalla. Näiden apuvälineiden käyttö voi vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisen työkalun käyttö ja huolto

a) Älä ylikuormita työkalua. Käytä sähkökäyttöistä työkalua, joka on tarkoitettu suunnittelemaasi työtehtävään. Oikeanlainen työkalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.
b) Älä käytä sähkökäyttöistä työkalua, jos sitä ei voi käynnistää ja sammuttaa virtakytkimen avulla. Kaikki sähkökäyttöiset työkalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia, ja ne täytyy korjata.
c) Irrota pistoke pistorasiasta tai irrota akku ennen kuin teet sähkökäyttöiseen työkaluun säätöjä, vaihdat sen osia tai laitat sen säilytykseen. Nämä ennaltaehkäisevät toimenpiteet pienentävät työkalun tahattoman käynnistymisen riskiä.
d) Säilytä sähkökäyttöistä työkalua lasten ulottumattomissa. Älä anna työkalun käyttöön tai tähän käyttöohjeeseen perehtymättömien henkilöiden käyttää työkalua. Sähkökäyttöiset työkalut ovat vaarallisia tottumattomien käyttäjien käsissä.
e) Huolehdi sähkökäyttöisten työkalujen huollosta. Varmista, että osat on asennettu oikein, liikkuvat osat liikkuvat esteettä, osat ovat ehjiä ja että mikään muu seikka ei vaikuta työkalun toimintaan. Vaurioituneet osat on korjattava ennen käyttöä. Monet onnettomuudet johtuvat huonosti huolletusta työkalusta.
f) Pidä leikkuutyökalut puhtaina ja terävinä. Kun leikkuutyökalua huolletaan oikein ja sen terät ovat terävät, se ei jää kiinni ja sitä on helppo hallita.
g) Käytä sähkökäyttöistä työkalua, sen lisäosia ja vastaavia näiden ohjeiden mukaisesti. Ota huomioon myös työskentelyolosuhteet ja suoritettavan työn luonne. Työkalun käyttäminen muuhun kuin suunniteltuun käyttötarkoitukseen saattaa johtaa vaaratilanteisiin.

5) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö. Korjauksessa saa käyttää ainoastaan alkuperäisvaraosia. Näin taataan sähkökäyttöisen työkalun turvallisuus myös jatkossa.

Maaliruiskuja koskevat erityiset turvallisuusohjeet

• Älä käytä maaliruiskua syttymislähteiden, kuten avotulen, kipinöiden, hehkulamppujen tai kuumien pintojen läheisyydessä. Älä tupakoi työskentelyn aikana.
• Käytä ainoastaan ruiskutusaineita ja liuottimia, joiden leimahduspiste on yli 21 °C.

• Kiinnitä huomiota ruiskutusaineeseen liittyviin riskeihin ja noudata pakkauksen ohjeita tai ruiskutusaineen mukana toimitettuja tietoja. Noudata myös henkilökohtaisia suojavarusteita koskevia ohjeita.

• Käytä maaliruiskua tarkoituksenmukaisissa hyvin tuuletetuissa tiloissa.

• Varoitus! Älä koskaan käytä maaliruiskussa helposti syttyviä nesteitä.
• Rikkoutuneen liitäntäjohdon saa vaihtaa ainoastaan valmistaja tai valtuutettu huoltokorjaamo. Tällä ehkäistään vaaratilanteet.
• Varoitus! Henkilövahinkoriski. Älä koskaan suuntaa maaliruiskua itseäsi, muita ihmisiä tai eläimiä kohti.
• Käytä AINA asianmukaisia suojalaseja, käsineitä, hengityssuojainta ja vastaavia varusteita, joilla estetään maalin, liuottimen ja myrkyllisten höyryjen pääsy silmiin ja iholle.
• Noudata aina maalinvalmistajan tai maaliruiskussa käytettävien nesteiden valmistajan ohjeita.
• Älä pura maaliruiskua tai yritä korjata sitä itse.
• Huolehdi siitä, että liuottimen höyryjä ei pääse maaliruiskuun.
• Kiinnitä huomiota tuulen suuntaan, kun käytät maaliruiskua ulkona. Maaliruiskusta ruiskutettavaa ainetta voi joutua työpisteen lähettyvillä oleville pinnoille.
• Huolehdi riittävästä tuuletuksesta, kun käytät maaliruiskua sisätiloissa.
• Maaliruisku on tarkoitettu ainoastaan tavalliseen kotitalouskäyttöön, ja sitä on käytettävä käyttöohjeessa kuvatulla tavalla.
• Älä laita maaliruiskua kyljelleen käytön aikana.
• Älä anna lasten leikkiä maaliruiskulla.

Tuotteen merkinnät ja turvallisuussymbolit

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ohjeet tulevaa tarvetta varten.

Käytä aina kuulosuojaimia, suojalaseja tai visiiriä ja hengityssuojainta.

Tuotekuvaus

1. Ilmansuodattimen kansi
2. Suodatin
3. Kantohihna
4. Kompressori
5. Virtakytkin [0/l]
6. Säiliö
7. Nousuputki
8. Maalausjäljen säätimen ja suuttimen lukkomutteri
9. Ilmasuutin
10. Maalisuutin
11. Maalineula
12. Ruiskutuspistooli
13. Kahva
14. [ ] Lukitsin, jolla kahva irrotetaan ruiskutuspistoolista
15. [+ -] Liipaisin ja maalimäärän säätö
16. Ilmaletku

Käyttö

Valmistelut

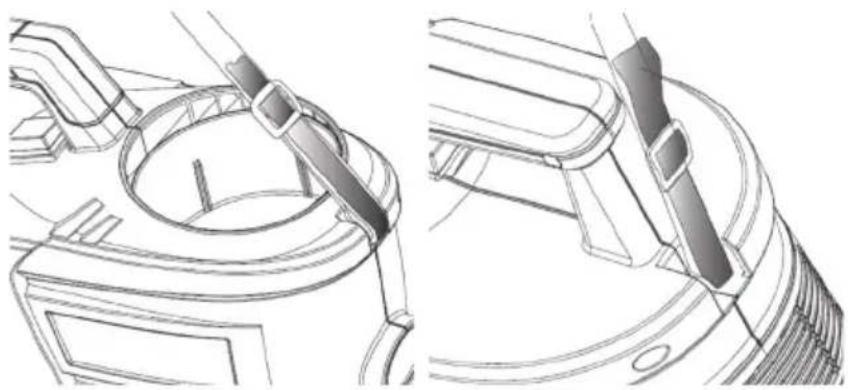

Kantohihnan asennus

Asenna kantohihna ja säädä sen pituus sopivaksi.

Soveltuvat ruiskutusaineet

Vesi- ja liuotinpohjaiset maalit, 2-komponenttilakat, pohjustusaineet, kirkaslakat, autolakat, lasuurit, puunsuoja-aineet (tiivisteaineet, öljyt jne.), petsi, hyönteisten torjunta-aineet ja tietyt keittomaalit (esim. Falu Vapen).

Vältettävät ruiskutusaineet

Emulsiomaalit (esim. munatempera), emäksiset maalit (esim. kalkkimaali) ja ruiskutusaineet, joiden leimahduspiste on alle 21 °C.

Maalin ohentamista koskevat suositukset

Ravista maalipakkausta huolellisesti ennen sen avaamista. Maalit on yleensä ohennettava. Kokeile pienellä määrällä maalia ennen koko maalin ohentamista.

Noudata maalin ohennuksessa valmistajan ohjeita. Ota yhteyttä maalikauppiaaseen, jos olet epävarma. Kerro, että käytät HVLP-maaliruiskua (HVLP = korkea ilmamäärä, alhainen paine). Maalin paksuus ilmoitetaan viskositeettina. Viskositeetti määritetään antamalla tietyn määrän maalia valua tietynkokoisen reiän läpi. Mitä kauemmin maalin valuminen kestää, sitä suurempi viskositeetti on. Viskositeetti ilmoitetaan sekunneissa.

Varoitus! Käytä ainoastaan ruiskutusaineita ja liuottimia, joiden leimahduspiste on yli 21 °C.

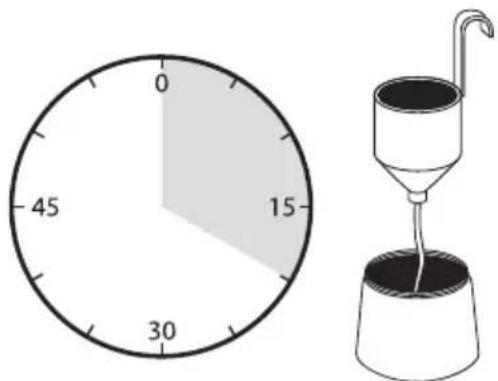

Tee mittaus seuraavalla tavalla:

1. Ravista maalipakkausta ennen koetta.
2. Upota oheinen viskositeettimitta kokonaan maaliin, niin että se tulee aivan täyteen.
3. Pidä viskositeettimittaa ilmassa ja mittaa, montako sekuntia maalin valumiseen reiän läpi kuluu.
4. Ohenna maalia, jos se on liian paksua, ja tee koe uudestaan.

Muutamien ruiskutusaineiden viskositeettia koskevat suuntaviivat Materiaali Viskositeetti – DIN-sekuntia

Pohjamaali, joka sisältää liuotinta 25–40
Vernissa, joka sisältää liuotinta 15–40
Pohjamaali, vesiohenteinen 25–40
Vernissa, vesiohenteinen 20–35
Puunkyllästysaineet, maalinpoistoaineet, öljyt Ohentamaton
Desinfointiaineet, hyönteisaineet Ohentamaton
Automaalit 20–35

Valmistele käsiteltävä kohde tai pinta

• Ruiskumaalauksen tulos riippuu suurelta osin siitä, kuinka puhdas ja tasainen ruiskutettava pinta on. Hio tai silota pinta tarvittaessa. Poista pöly ennen työn aloittamista mieluiten imuroimalla.
• Peitä kaikki pinnat, joita ei maalata. Käytä maalarinteippiä ja peittävää paperia tai muovia.
• Peitä kierteet, ruuvit, saranat ja vastaavat.

Ruiskumaalaus

Työskentelyohje

Huom.! Ruiskuta maalia ensin koepinnalle ja säädä maalausjälki ja maalimäärä ennen kuin alat työstää varsinaista kohdetta.

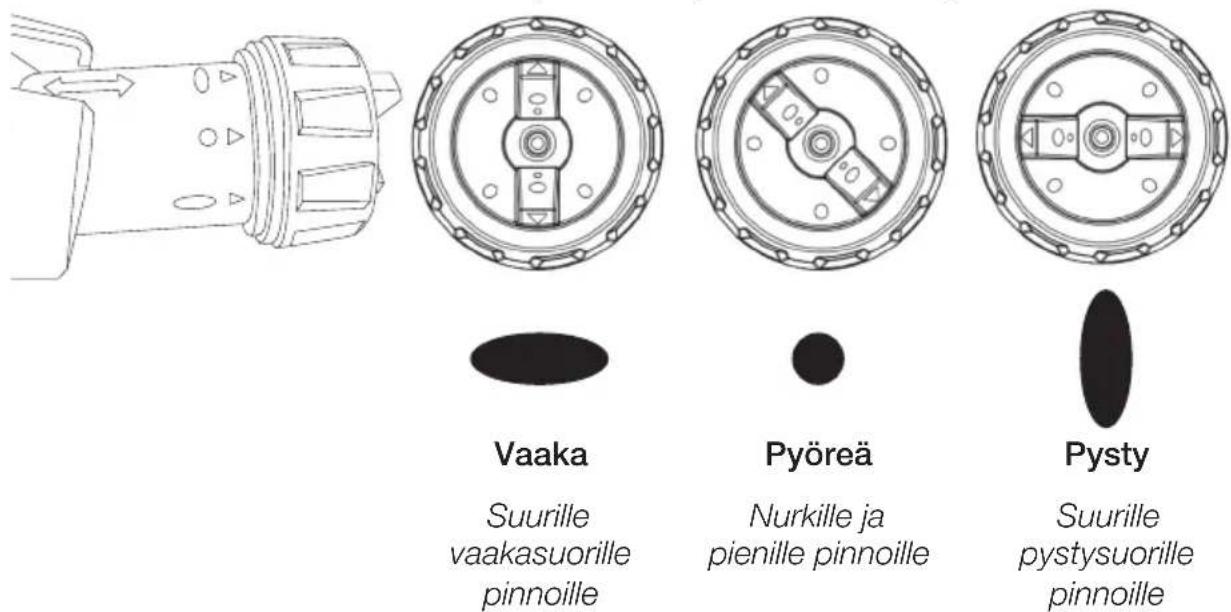

Maalausjäljen säätö

Kierrä ilmasuutinta alla olevien kuvien ja ruiskutuspistoolin merkintöjen mukaisesti.

Maalimäärän säätö

Säädä maalimäärää liipaisimen takapuolella olevalla ruuvilla.

• Ota huomioon tuulen suunta, kun käytät maaliruiskua ulkona.
• Pidä maaliruiskua kohtisuorassa 10–30 senttimetrin etäisvydellä maalattavasta pinnasta.
• Aloita ruiskutus jo pinnan ulkopuolella ja liikuta ruiskua pinnan yläpuolella sivulta sivulle tai ylöspäin/alaspäin.
• Liikuta maaliruiskua tasaisesti vaaka- tai pystysuoraan riippuen siitä, mikä maalausjälki on valittu.
• Anna maalikerrosten lomittua 4–5 senttimetriä.
• Älä keskeytyä ruiskutusta pinnan vläpuolella.
• Saat tasaisen ja kauniin pinnan, kun liikutat maaliruiskua tasaisesti.
• Etäisyyden ja ruiskutuskulman vaihtelu aiheuttaa maalisumua, jolloin pinnasta tulee epätasainen.
• Lopeta ruiskutus pinnan ulkopuolella.
• Älä ruiskuta säiliötä aivan tyhjäksi. Jos maalinsyöttö keskeytyy työn aikana, ruiskutusjälki katkeaa ja pinnasta tulee epätasainen.

• Jos maali- tai ilmasuuttimeen tarttuu maalia, molemmat osat on puhdistettava kävtössä olevalla ohennusaineella.

• Täytä säiliö valmiiksi sekoitetulla maalilla.

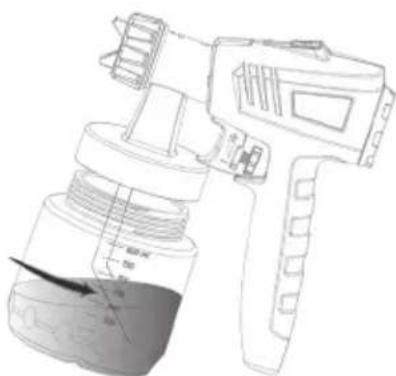

• Asenna säiliö ja säädä nousuputki seuraavien ohjeiden mukaisesti:

Jos maaliruisku täytyy suunnata ylöspäin maalauksen aikana, kierrä nousuputkea taaksepäin ja ruuvaa säiliö kiinni.

Jos maaliruisku täytyy suunnata alaspäin tai vaakasuoraan maalauksen aikana, kierrä nousuputkea eteenpäin ja ruuvaa säiliö kiinni.

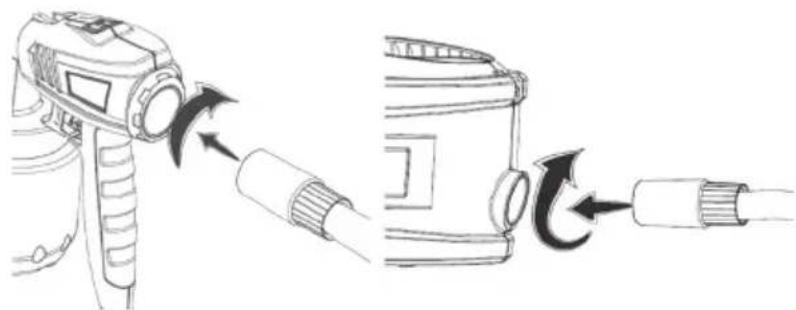

1. Liitä ilmaletku kompressoriin ja maaliruiskuun.

Maaliruiskun käynnistys

1. Liitä kompressorin sähköjohto pistorasiaan (220–240 V, 50 Hz).
2. Käynnistä kompressori virtakytkimellä (5).
3. Paina liipaisinta (15), kunnes maalinsyöttö alkaa.

Maaliruiskun pysäytys

1. Vapauta liipaisin.
2. Sammuta kompressori virtakytkimellä (5).
3. Irrota sähköjohto pistorasiasta.

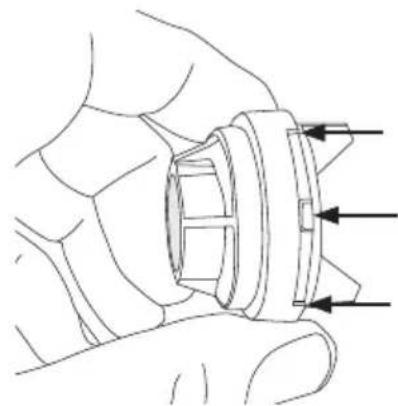

Maalisuuttimen vaihto

Maaliruiskun mukana toimitetaan kaksi maalisuutinta (1,8 ja 2,6 mm). Pienempää suutinta käytetään useimpiin töihin. Suurempi suutin asennetaan suuria maalaustöitä varten.

1. Kierrä lukkomutteri (8) auki ja irrota se maaliruiskusta.

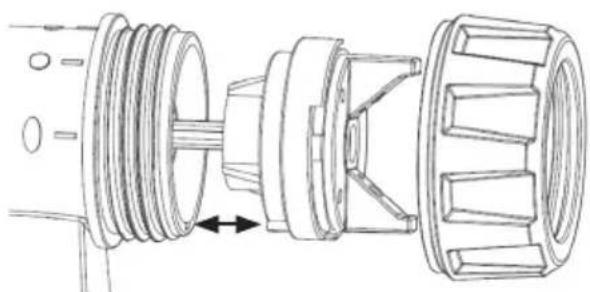

2. Irrota ilma- ja maalisuuttimet ja vedä ne irti toisistaan.

1. Vaihda maalisuutin ja paina suuttimet takaisin yhteen. Varmista, että ilmasuuttimen kielekkeet menevät maalisuuttimen loviin.

1. Kokoa maaliruisku uudelleen ja varmista, että maalisuuttimen kieleke on maaliruiskun lovea vasten.
2. Kiristä suuttimet lukkomutterilla.

Kunnossapito ja huolto

Huom.!

Työn jälkeen on erittäin tärkeää puhdistaa kaikki maaliruiskun osat huolellisesti, jotta ruisku toimii moitteettomasti seuraavalla käyttökerralla. Käytä asianmukaista liuotinta ja noudata seuraavia ohjeita. Huolehdi jäljelle jääneiden maalien ja liuottimien ympäristöystävällisestä käsittelystä ja niiden viemisestä kierrätyspisteeeseen tai -asemalle.

Puhdistus vedellä

1. Sammuta kompressori.
2. Irrota ilmaletku maaliruiskusta.
3. Paina liipaisinta, jolloin maaliruiskussa oleva maali valuu takaisin säiliöön.
4. Ruuvaa säiliö irti ja kaada jälielle jäänyt maali pois.

5. Poista enimmät maalijäämät säiliöstä ja nousuputkesta harjalla tai liinalla.

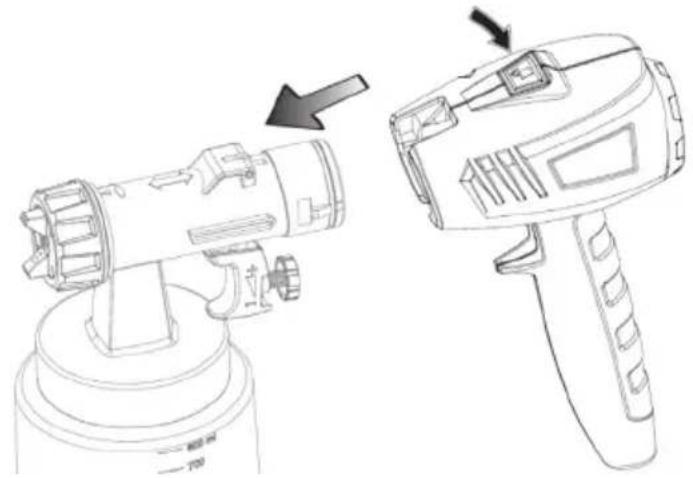

6. Pura maaliruisku osiin painamalla lukitusta (14) ja vetämällä maaliruiskun kahva- ja liipaisinosasta.

1. Buuvaa ilma- ja maalisuuttimet irti ja kuivaa ne.
2. Upota kaikki osat veteen ja odota hetki. Huuhtele sitten osat huolellisesti ja kuivaa ne.
3. Voit myös asentaa kaikki osat, täyttää säiliön vedellä, ruuvata säiliön takaisin maaliruiskuun, käynnistää kompressorin ja ruiskuttaa vettä liinaan tai sopivaan astiaan, kunnes maaliruiskusta tulee vain puhdasta vettä. Kuivaa sitten kaikki osat huolellisesti.
4. Kokoa maaliruisku puhdistuksen ja kuivauksen jälkeen.
5. Irrota kompressorin sähköjohto pistorasiasta ja kuivaa kompressori ulkopuolelta kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta. Älä koskaan käytä liuottimia tai syövyttäviä kemikaaleja.

Puhdistaminen muulla liuottimella

1. Sammuta kompressori.
2. Paina liipaisinta, jolloin maaliruiskussa oleva maali valuu takaisin säiliöön.
3. Ruuvaa säiliö irti ja kaada jälielle jäänyt maali pois.
4. Kaada liuotinta säiliöön ja ruuvaa säiliö takaisin maaliruiskuun.
5. Käynnistä maaliruisku ja suihkuta liuotinta liinaan tai sopivaan astiaan.

6. Toista useita kertoja, kunnes suuttimesta ei enää tule maalijäämiä.

7. Ruuvaa säiliö irti ja kuivaa se ja nousuputki.

8. Ruuvaa suuttimet irti ja kuivaa ne.

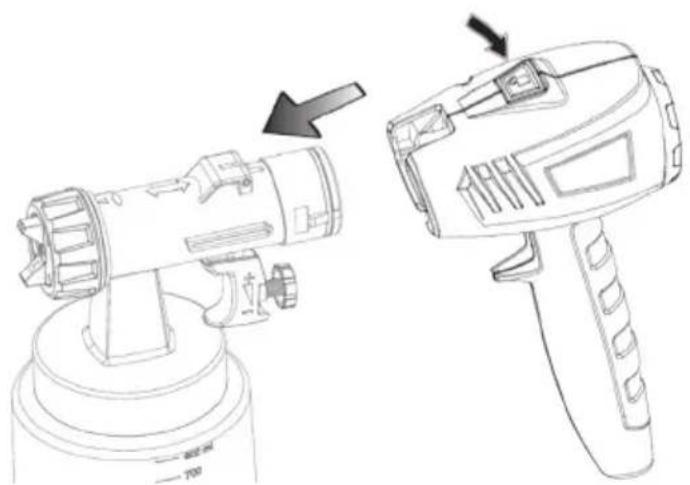

9. Pura maaliruisku osiin painamalla lukitusta (14) ja vetämällä maaliruiskun kahva- ja liipaisinosasta. Kuivaa kaikki osat huolellisesti.

1. Kokoa maaliruisku puhdistuksen ja kuivauksen jälkeen.
2. Irrota kompressorin sähköjohto pistorasiasta ja kuivaa kompressori ulkopuolelta kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta. Älä koskaan käytä liuottimia tai syövyttäviä kemikaaleja.

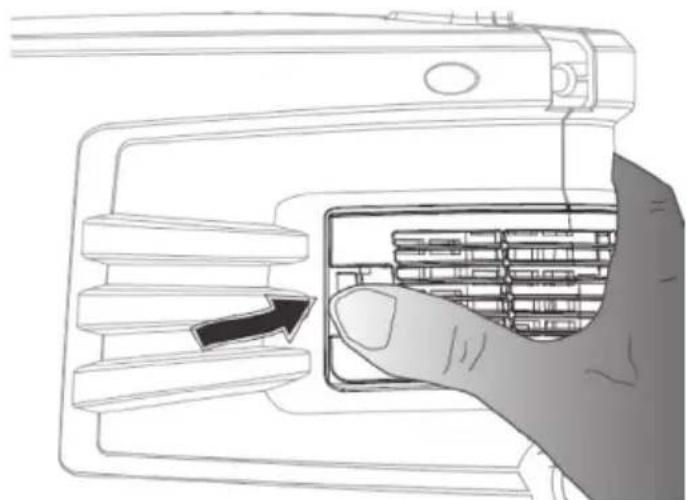

Ilmansuodatin

1. Irrota ilmansuodattimen kansi painamalla jousilukkoja.
2. Irrota suodatin ja puhdista se säännöllisesti.

Huom.! Älä koskaan käytä maaliruiskua, kun ilmansuodatinta ei ole asennettu.

Jos laite on pitkään pois käytöstä, irrota sähköjohto pistorasiasta ja säilytä maaliruiskua ja kompressoria kuivassa ja pölyttömässä paikassa lasten ulottumattomissa.

Ongelma Syy	Toimenpide
Maaliruisku ei käynnisty.	1. Sähköjohdon pistoketta ei ole liitetty pistorasiaan asianmukaisesti.2. Sähköjohto tai pistoke on vioittunut.3. Pistorasiassa ei ole virtaa.	1. Tarkasta liitokset.2. Vaihda sähköjohto tarvittaessa.3. Tarkasta tilan sulakkeet.Jos olet epävarma, ota yhteyttä valtuutettuunsähköasentajaan.
Suuttimesta ei tule maalia.	1. Suutin tai nousuputki on tukossa.2. Nousuputki on irti.3. Säiliötä ei ole kiristetty kunnolla.4. Maali on liian paksua (liian suuri tiheys).	1. Puhdista osat liuottimella tai vedellä sen mukaan, millaista maalia käytät.2. Ruuvaa säiliö irti ja paina nousu-putki kiinni.3. Kiristä säiliö.4. Ohenna maalia vielä 10 prosenttia.
Maalia valuu suuttimesta ruiskuttamisen jälkeen.	1. Maali- ja ilmasuuttimeen on tarttunut liikaa maalia.2. Lukkomutteria ei ole kiristetty.	1. Puhdista osat liuottimella tai vedellä sen mukaan, millaista maalia käytät.2. Kiristä lukkomutteri huolellisesti.
Maali tulee ruiskusta sykäyksittäin.	1. Säiliön maali on lähes lopussa.2. Ilmansuodatin on tukossa.3. Maali on liian paksua (liian suuri tiheys).	1. Lisää maalia.2. Puhdista tai vaihda ilmansuodatin.3. Ohenna maalia vielä 10 prosenttia.
Maali valuu työstöpinnalla.	1. Maaliruiskusta tulee liikaa maalia.2. Maali on liian juoksevaa (liian vähäinen tiheys).3. Maaliruiskua pidetään liian lähellä työstöpintaa tai liikutetaan liian hitaasti.	1. Vähennä maalimäärää säätimellä (7).2. Tarkasta tiheys.3. Katso edellä oleva kohta Työskentelyohje.
Maali ei peitä työstöpintaa.	1. Maaliruiskusta tulee liian vähän maalia.2. Maali on liian paksua (liian suuri tiheys).3. Maaliruiskua pidetään liian kaukana työstöpinnasta tai liikutetaan liian nopeasti.	1. Lisää maalimäärää säätimellä (7).2. Tarkasta tiheys.3. Katso edellä oleva kohta Työskentelyohje.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Verkkoliitäntä 220–240 V, 50 Hz

Teho 950 W

Enimmäisviskositeetti 100 DIN-s

Suurin virtauskapasiteetti 800 ml/min 2,6 mm:n suuttimella

Suutin ∅ 1,8/2,6 mm

Sähköjohto 3 m

Maalisäiliö 800 ml

Melutaso LpA = 72.93 dB(A), K = 3 dB(A)

LwA = 83.93 dB(A), K = 3 dB(A)

Tärinäarvo a h = 0.537 m/s^2 , K = 1.5 m/s^2

Paino 3,0 kg

Suojausluokka

HVLP-Spritzpistole

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset

Asiakaspalvelu puh.: 020 111 2222

sähköposti: [e-mail]

Internet

www.clasohlson.fi

Osoite Clas Ohlson Oy, Maistraatinportti 4 A,

00240 HELSINKI

Great Britain

Customer Service contact number: 020 8247 9300

e-mail: [e-mail]

Internet

www.clasohlson.co.uk
