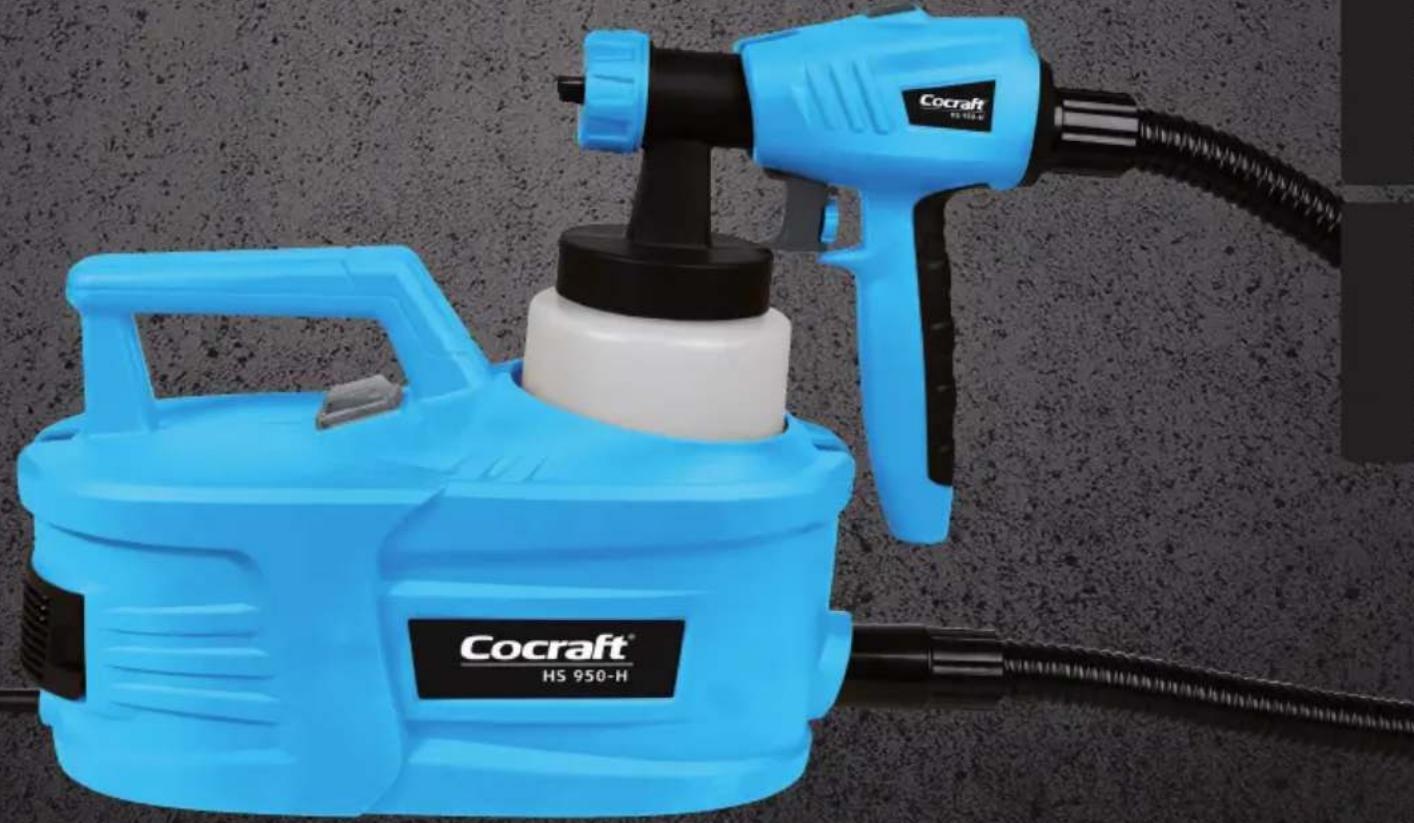

Produkttyp	Farbspritzpistole
Marke	Cocraft
Modell	HS 950-H
Stromversorgung	Elektrisch (Netzbetrieb)
Spannung	220-240V ~50Hz
Leistungsaufnahme	600 W
Behälterkapazität	800 ml
Düsengröße	2.0 mm
Maximale Durchflussrate	0.5 L/min
Sprühbild	Einstellbar (horizontal, vertikal, rund)
Material	Kunststoff / Metall
Gewicht	1.2 kg
Abmessungen (LxBxH)	200 x 150 x 250 mm
Kabellänge	2 m
Viskositätsbereich	20-80 Sekunden (DIN-Becher)
Überlastschutz	Ja
Sicherheitsmerkmale	Abzugssperre, thermische Abschaltung
Mitgeliefertes Zubehör	Farbbecher, Reinigungsnadel, Viskositätsbecher
Reinigung	Zerlegen und mit Wasser oder Lösungsmittel reinigen
Reparierbarkeit	Ersatzteile erhältlich (Düse, Nadel, Dichtungen)
Garantie	2 Jahre

Häufig gestellte Fragen - HS 950-H Cocraft

Wie verdünne ich Farbe für die HS 950-H?

Verwenden Sie den mitgelieferten Viskositätsbecher, um die richtige Konsistenz zu messen. Die meisten Farben sollten verdünnt werden, bis sie in 20-80 Sekunden durch den Becher fließen. Beachten Sie die Empfehlungen des Farbherstellers.

Wie ist die richtige Reinigungsprozedur nach dem Gebrauch?

Trennen Sie die Spritzpistole vom Stromnetz, entfernen Sie den Farbbecher und gießen Sie überschüssige Farbe aus. Spülen Sie den Becher mit Wasser oder Lösungsmittel. Zerlegen Sie Düse und Nadel, reinigen Sie alle Teile mit einer Bürste und bauen Sie sie wieder zusammen. Lassen Sie sauberes Lösungsmittel durch die Pistole laufen, bis sie klar sprüht.

Kann ich Latexfarbe mit dieser Pistole sprühen?

Ja, aber Latexfarbe muss mit Wasser (typischerweise 10-20%) verdünnt werden, um die richtige Viskosität zu erreichen. Testen Sie die Konsistenz vor dem Sprühen mit dem Viskositätsbecher.

Wie stelle ich das Sprühbild ein?

Drehen Sie den Einstellknopf an der Rückseite der Pistole. Durch Drehen ändert sich das Sprühbild von horizontalem Fächer über vertikalen Fächer zu rund. Stellen Sie die Durchflussregulierungsschraube für die Materialmenge ein.

Warum spritzt die Farbe?

Spritzen wird normalerweise durch zu dicke Farbe, eine verstopfte Düse oder zu niedrigen Luftdruck (bei pneumatischen Modellen) verursacht. Stellen Sie bei diesem elektrischen Modell sicher, dass die Farbe richtig verdünnt und die Düse sauber ist. Überprüfen Sie auch, ob die Viskosität im Bereich liegt.

Wie verhindere ich Verstopfungen?

Filtern Sie die Farbe immer, bevor Sie sie in den Becher gießen. Reinigen Sie die Pistole sofort nach jedem Gebrauch. Verwenden Sie bei Bedarf die Reinigungsnadel, um die Düsenspitze zu reinigen. Lagern Sie die Pistole mit zurückgezogener Nadel.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie eine Atemschutzmaske, Schutzbrille und Handschuhe. Arbeiten Sie in einem gut belüfteten Bereich. Vermeiden Sie das Einatmen von Farbdämpfen. Halten Sie die Pistole von offenen Flammen fern. Ziehen Sie den Netzstecker, wenn Sie die Pistole reinigen oder Einstellungen vornehmen.

Kann ich ölbasierte Farben verwenden?

Ja, aber reinigen Sie mit geeigneten Lösungsmitteln wie Mineralöl. Befolgen Sie die gleichen Viskositätsrichtlinien. Stellen Sie sicher, dass alle Teile lösungsmittelbeständig sind (sie sind es).

Wie ersetze ich die Düse oder Nadel?

Schrauben Sie die Befestigungsmutter mit dem mitgelieferten Schlüssel ab. Entfernen Sie die alte Düse und Nadel. Setzen Sie die neuen Teile ein und stellen Sie sicher, dass sich die Nadel frei bewegt. Ziehen Sie die Mutter fest an, aber nicht zu fest. Ersatzteile sind erhältlich.

Was macht die thermische Abschaltung?

Sie schaltet den Motor automatisch ab, wenn die Pistole überhitzt (z.B. durch längeren Gebrauch). Lassen Sie die Pistole 10-15 Minuten abkühlen, bevor Sie sie wieder starten. Dies schützt den Motor vor Schäden.

BEDIENUNGSANLEITUNG HS 950-H Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Original Bedienungsanleitung

HVLP Spray Gun

Art.no 18-3608 Model JS-FB14BD

41-1011

JS-FB14BD

Art.nr 18-3608 Modell JS-FB14BD

41-1011

JS-FB14BD

Art.Nr. 18-3608 Modell JS-FB14BD

41-1011

JS-FB14BD

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Warnung: Die komplette Bedienungsanleitung durchlesen.

Nichtbeachtung der folgenden Anweisungen kann zu Stromschlägen, Feuer oder schweren Verletzungen führen.

Diese Anleitungen aufbewahren.

Die Bezeichnung „Elektrowerkzeug“ im weiteren Textverlauf bezieht sich auf das Netzkabel-angeschlossene oder Akku-betriebene Handwerkzeug.

1) Arbeitsumgebung

a) Die Arbeitsumgebung sauber und gut beleuchtet halten. Unordentliche und dunkle Umgebungen können zu Unfällen führen.
b) Elektrowerkzeuge nicht in feuergefährlichen Umgebungen (z. B. leicht entzündbare Flüssigkeiten, Gase oder Staub) benutzen. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
c) Während der Benutzung des Elektrowerkzeugs Kinder und Zuschauer auf Abstand halten. Ablenkung kann zu Kontrollverlust führen.

2) Sicherheitshinweise Elektrik

a) Sicherstellen, dass der Netzstecker des Elektrowerkzeugs in die Netzsteck-dose passt. Niemals den Netzstecker verändern. Niemals einen Adapter zusammen mit geerdeten Elektrowerkzeugen verwenden. Unveränderte Stecker und passende Steckdosen verringern das Risiko von Stromschlägen.
b) Körperkontakt mit geerdeten Gegenständen, z. B. Rohren, Heizung, Ofen oder Kühlschrank, vermeiden. Ist der eigene Körper geerdet, erhöht sich das Risiko für Stromschläge.
c) Elektrowerkzeuge nicht Regen oder Feuchtigkeit aussetzen. Wasser im Inneren von Elektrowerkzeugen erhöht das Risiko für Stromschläge.

d) Mit dem Netzkabel behutsam umgehen. Das Netzkabel nie zum Ziehen oder Tragen des Elektrohandwerkzeugs oder zum Herausziehen des Steckers aus der Steckdose verwenden. Das Kabel von Wärme, Öl, scharfen Kanten und beweglichen Teilen fernhalten. Beschädigte oder verformte Netzkabel erhöhen die Gefahr von elektrischen Schlägen.
e) Bei der Benutzung von Elektrowerkzeugen im Außenbereich immer ein Verlängerungskabel benutzen, das dafür vorgesehen ist. Die Benutzung eines Verlängerungskabels für den Außenbereich verringert das Risiko von Stromschlägen.
f) Sollte das Elektrowerkzeug trotzdem in feuchter Umgebung benutzt werden, unbedingt eine Fehlerstrom-Schutzeinrichtung vorschalten. Die Benutzung einer Fehlerstromschutzeinrichtung verringert das Risiko von Stromschlägen.

3) Persönliche Sicherheit

a) Bei der Benutzung von Elektrowerkzeugen vorsichtig sein und auf den gesunden Menschenverstand hören. Die Bedienung von Elektrowerkzeugen bei Müdigkeit und/oder unter Einfluss von Drogen, Alkohol oder Medizin ist untersagt. Ein kurzer Moment der Unachtsamkeit kann zu schweren Sach- und Personenschäden führen.
b) Persönliche Schutzausrüstung benutzen. Immer einen Augenschutz tragen. Die Benutzung von persönlicher Schutzausrüstung bei Bedarf, wie Atemschutz, Sicherheitsschuhe, Helm und Gehörschutz, verkleinert das Verletzungsrisiko.
c) Ungewolltes Starten vermeiden. Sicherstellen, dass der Stromschalter in der Position „OFF“ ist, bevor der Netzstecker oder Akku angeschlossen wird oder das Elektrowerkzeug gehoben/getragen wird. Das Tragen von Elektrowerkzeugen mit einem Finger auf dem Schalter oder der Anschluss von Elektrowerkzeugen an die Netzspannung, während der Schalter in der Position „ON“ ist, birgt ein erhöhtes Unfallrisiko. Befindet sich der Ein-/Ausschalter in Stellung ON erhöht sich die Unfallgefahr.
d) Vor dem Einschalten des Elektrowerkzeugs alle Servicewerkzeuge/Schlüssel entfernen. Ein vergessenes Servicewerkzeug an einem rotierenden Teil von Elektrowerkzeugen kann zu Personenschäden führen.
e) Stets eine stabile und bequeme Arbeitsposition einnehmen. Immer eine gute Balance sicherstellen. Dies sorgt für bessere Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.
f) Stets geeignete Arbeitskleidung tragen. Keine losen Kleider oder Schmuck tragen. Haare, Kleidung und Handschuhe von beweglichen Teilen fernhalten. Lose Kleidung, Schmuck oder lange Haare können sich in Beweglichen Teilen verfangen.
g) Ist Ausrüstung zum Absaugen und Aufsammeln von Staub zugänglich, sollte diese angeschlossen und benutzt werden. Die Nutzung dieser Hilfsmittel kann mit Staub in Verbindung stehende Gefahren verringern.

4) Benutzung und Wartung des Elektrowerkzeugs

a) Elektrowerkzeuge nie überbeanspruchen. Elektrowerkzeuge nur für die dafür vorgesehene Arbeit benutzen. Das richtige Elektrowerkzeug sorgt für mehr Sicherheit und ein besseres Resultat.
b) Niemals ein Elektrowerkzeug benutzen, wenn der Stromschalter das Gerät nicht ein-/ausschaltet. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Zum Ändern der Einstellungen, Austausch von Werkzeugteilen und bei Nichtbenutzung stets den Netzstecker ziehen. Diese Vorkehrungsmaßnahme verkleinert das Risiko für einen unabsichtlichen Start.
d) Elektrowerkzeuge bei Nichtbenutzung außer Reichweite von Kindern aufbewahren. Personen, die nicht mit der Bedienung vertraut sind, nicht das Elektrowerkzeug benutzen lassen. Elektrowerkzeuge sind gefährlich, wenn sie in die Hände von unerfahrenen Personen gelangen.
e) Elektrowerkzeuge stets warten. Regelmäßig überprüfen, ob etwas falsch eingestellt ist, ob bewegliche Teile klemmen, etwas kaputt gegangen ist oder etwas anderes die fehlerfreie Funktion behindert. Wenn etwas kaputt ist, muss es vor Inbetriebnahme repariert werden. Viele Unglücke werden durch mangelnde Wartung verursacht.
f) Werkzeuge immer sauber und scharf halten. Ordentlich gewartete Werkzeuge neigen weniger zu Fehlfunktionen und sind einfacher zu handhaben.
g) Elektrowerkzeuge, Zubehör usw. nur der Beschreibung entsprechend und für den vorgesehenen Verwendungszweck handhaben. Dabei immer die aktuellen Arbeitsbedingungen berücksichtigen. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service

a) Reparaturen nur von qualifizierten Servicetechnikern und mit Originalzubehör durchführen lassen. Dies bewahrt die Sicherheit von Elektrowerkzeugen.

Besondere Sicherheitshinweise für Farbspritzpistolen

• Die Spritzpistole nicht in der Nähe von Zündquellen wie offenem Feuer, Funken, Glühfaden oder heißen Flächen usw. benutzen.
• Ausschließlich Sprühmaterialien und Lösungsmittel mit einem Flammpunkt über 21 °C verwenden.
• Auf etwaige Risiken durch das Spritzmaterial achten. Die Anweisungen auf der Verpackung oder in den Begleitinformationen zum Spritzmaterial beachten. Zudem die Anweisungen zu persönlicher Schutzausrüstung befolgen.

• Ausschließlich in gut belüfteten und geeigneten Räumen verwenden.

• Warnung: Niemals feuergefährliche Flüssigkeiten in der Spritzpistole benutzen.

• Ein beschädigtes Netzkabel darf nur vom Hersteller oder einer befugten Servicewerkstatt ausgetauscht werden. Dies erhöht die Sicherheit.
• Warnung: Gefahr von Personenschäden. Die Spritzpistole niemals auf sich selbst oder auf andere Personen oder Tiere richten.
  • STETS eine geeignete Schutzbrille, Handschuhe, Atemmaske usw. tragen, um zu verhindern, dass Farbe, Lösungsmittel und giftige Dämpfe in Kontakt mit Augen und Haut kommen.
• Immer den Anweisungen des Farbherstellers bzw. des Herstellers der benutzten Flüssigkeit folgen.
  • Das Produkt nicht demontieren und keine eigenen Reparaturversuche unternehmen.
• Sicherstellen, dass keine Dämpfe des Lösungsmittels in die Spritzpistole eingesaugt werden.
• Bei der Benutzung der Spritzpistole im Außenbereich immer die Windrichtung beachten. Das Sprühmittel kann auf unerwünschten Flächen in der Nähe des Arbeitsplatzes landen.
• Bei der Benutzung im Innenbereich stets eine gute Belüftung sicherstellen.
• Das Gerät ist nur für den Hausgebrauch und für die in dieser Bedienungsanleitung beschriebene Benutzung vorgesehen.
  • Die Spritzpistole während dem Arbeitsvorgang niemals auf die Seite legen.
• Kein Kinderspielzeug.

Produktkennzeichnung mit Gebotszeichen

Vor Benutzung die Bedienungsanleitung vollständig durchlesen und aufbewahren.

Immer Gehörschutz, Augenschutz und Atemschutz tragen.

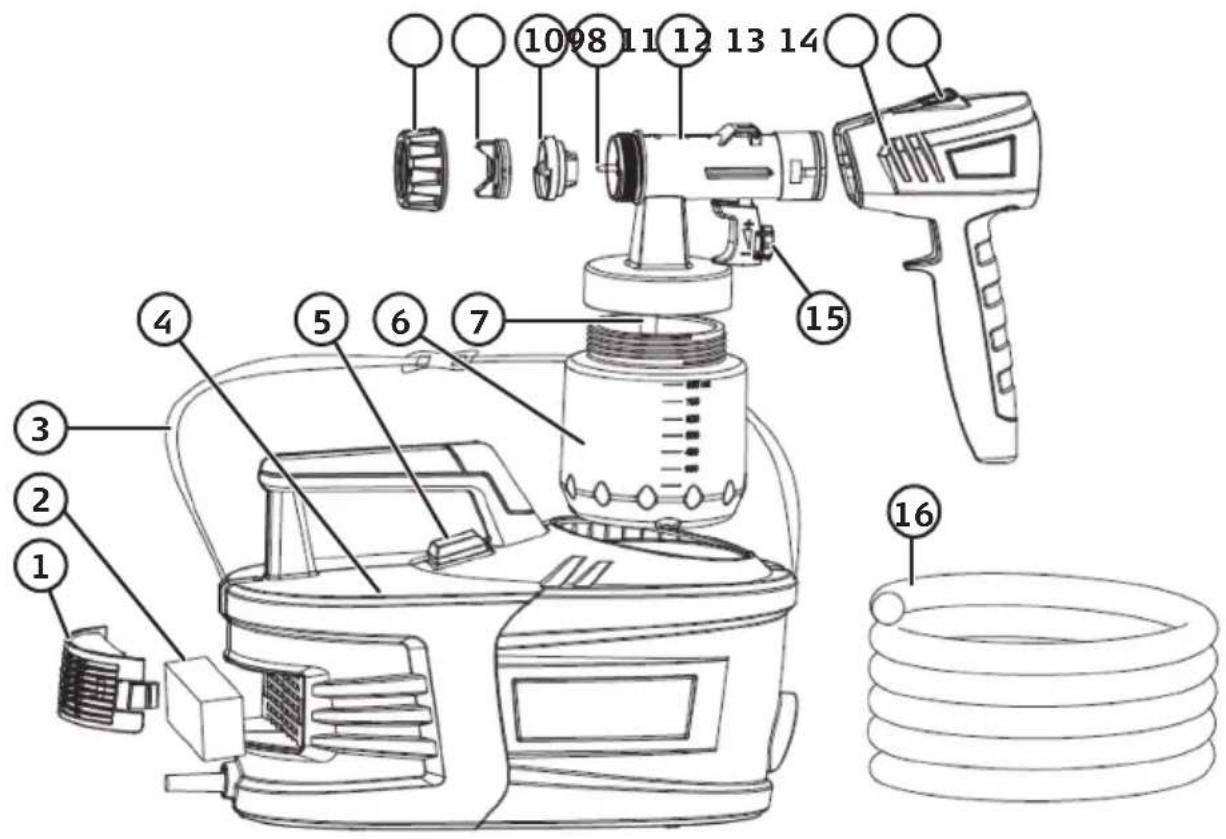

Produktbeschreibung

1. Deckel über dem Luftfilter
2. Filter
3. Trageriemen
4. Kompressor
5. [0/1] Stromschalter
6. Container
7. Steigrohr
8. Sicherungsmutter, die den Regler für die Spritzbild und die Düse sichert
9. Luftdüse
10. Farbdüse
11. Farbnadel
12. Spritzbrause
13. Griff
14. [☐] Sperre zum Abnehmen des Griffs von der Spritzpistole
15. [+ -] Abzug und Einstellung der Farbmenge
16. Luftschlauch

Benutzung Vorbereitungen

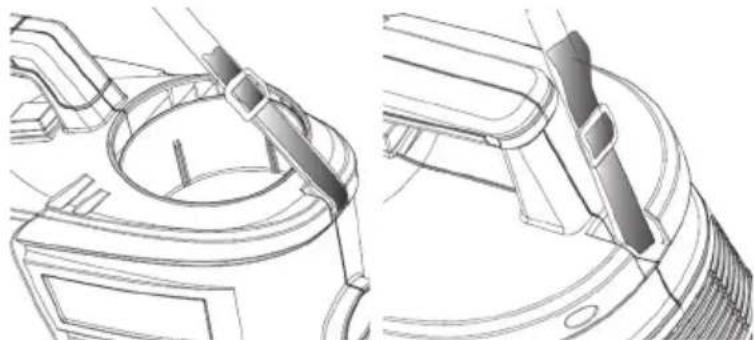

Den Trageriemen anbringen

Den Trageriemen befestigen und auf eine geeignete Länge einstellen.

Geeignete Sprühmaterialien

Farben auf Wasser- und Lösungsmittelbasis, Zweikomponentenlacke, Grundierungen, Klarlacke, Autolacke, Lasuren, Holzschutzmittel, Beizmittel, Pestizide und manche Schlammfarben.

Nicht geeignete Sprühmaterialien

Emulsionsfarben, (z. B. Eitempera), alkalische Farben (z. B. Kalkfarben), dickflüssige Dispersionsfarben, Sprühmaterialien mit einem Flammpunkt unter 21 °C.

Empfehlungen für etwaige Verdünnung der Farbe

Vor dem Öffnen die Farbe in ihrer Verpackung ordentlich schütteln. Normalerweise wird die Farbe verdünnt. Zuerst mit einer kleineren Menge ausprobieren, bevor alles verdünnt wird. Die Hinweise des Herstellers zum Verdünnen der Farbe befolgen. Bei Zweifeln den Farbhändler um Rat bitten und darauf hinweisen, dass eine HVLP-Spritzpistole verwendet wird (hohes Volumen, niedriger Druck). Das Maß für die Dicke einer Farbe wird als Viskosität bezeichnet und kann dadurch gemessen werden, indem man eine bestimmte Menge Farbe durch ein Loch mit einem bestimmten Durchmesser laufen lässt. Je länger die Farbe zum Durchlaufen braucht, desto größer ist die Viskosität. Die Viskosität wird in Sekunden angegeben.

Warnung: Ausschließlich Sprühmaterialien und Lösungsmittel mit einem Flammpunkt über 21 °C verwenden.

Anleitung zum Messen der Viskosität:

1. Die Verpackung mit der Farbe vor dem Öffnen ordentlich schütteln.
2. Den gesamten Viskositätsbecher in das Sprühmaterial tauchen, bis er komplett gefüllt ist.
3. Den Viskositätsbecher hochhalten und messen, wie viele Sekunden es dauert, bis das Material durch das Loch gelaufen ist.
4. Falls das Material zu dick ist, verdünnen und erneut überprüfen.

Viskositäts-Richtwerte für einige versch. Sprühmaterialien Material Viskosität – DIN-Sekunden

Grundierung mit Lösungsmittel 25–40
Firnis mit Lösungsmittel 15–40
Wasserverdünnbare Grundierung 25–40
Wasserverdünnbarer Firnis 20–35
Imprägnierung für Holz, Farbentferner, Öle Unverdünnt
Desinfektion, Insektenmittel Unverdünnt
Autolack 20–35

Das zu behandelnde Objekt bzw. die Oberfläche vorbereiten

• Das Spritzergebnis hängt davon ab, wie sauber und glatt die Fläche ist, bevor diese bespritzt wird. Bei Bedarf abschleifen oder spachteln. Vor dem Beginn der Arbeit Staub entfernen, am besten staubsaugen.
• Alle Flächen, die nicht bespritzt werden sollen, mit Folie, Papier, Abdeckband o. Ä. abdecken.
  • Gewinde, Schrauben, Scharniere etc. abdecken.

Farbspritzen

Arbeitshinweise

Hinweis: Bevor das eigentliche Objekt bemalt wird, immer erst an einer Probestelle das Spritzbild und die Farbmenge einstellen.

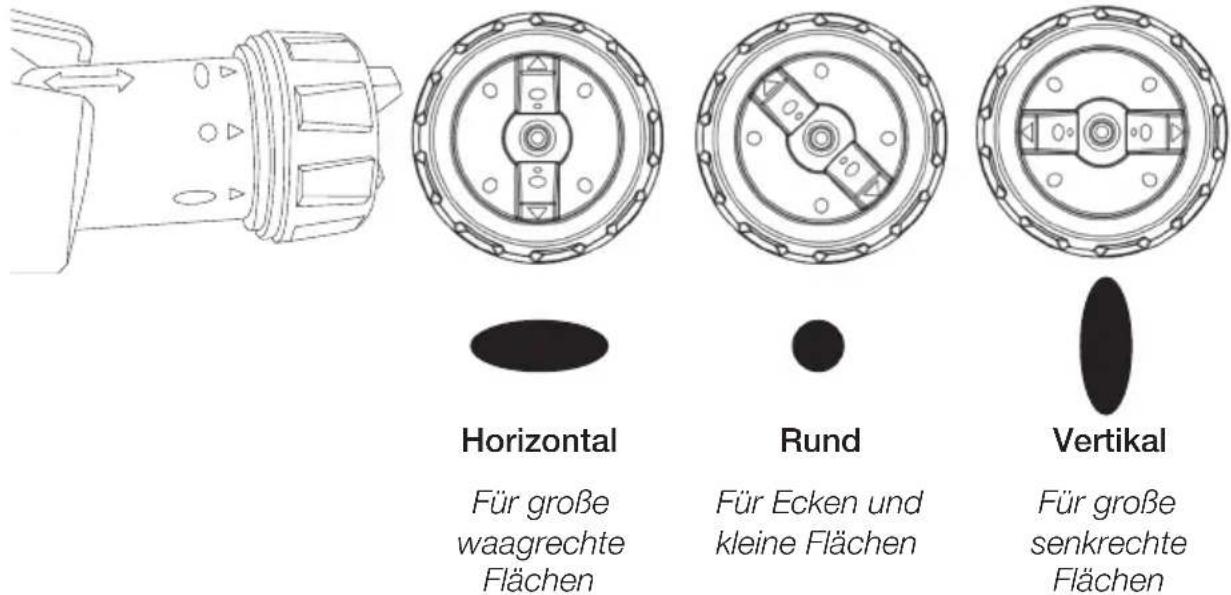

Einstellung des Spritzbildes

Die Luftdüse drehen, siehe Bilder unten und Markierung an der Spritzpistole.

Einstellung der Farbmenge

Die Farbmenge mit der Schraube an der Rückseite des Stromschalters einstellen.

- Stets die Windrichtung beachten, wenn die Spritzpistole im Außenbereich benutzt wird.

- Die Spritzpistole im rechten Winkel und mit einem Abstand von 10–30 cm vom Objekt halten.

• Die Spritzpistole starten, bevor sie über der zu bemalenden Oberfläche ist und dann gerade über der Oberfläche von Seite zu Seite bzw. von hoch und runter führen.

• Die Spritzpistole je nach Spritzbild gleichmäßig waage- bzw. senkrecht führen.

• Die Spritzbahnen sollten dabei 4–5 cm überlappen.

- Den Spritzvorgang nie direkt über der Oberfläche abbrechen.

- Eine gleichmäßige Bewegung mit der Spritzpistole sorgt für eine gleichmäßige Oberfläche.

- Wenn der Abstand oder Spritzwinkel verändert wird, führt dies zu einer ungleichmäßigen Oberfläche.

- Den Spritzvorgang immer außerhalb der Oberfläche beenden.

- Den Sprühvorgang unterbrechen, bevor der Behälter vollständig geleert ist. Sollte die Spritzpistole während des Arbeitsvorgangs keine Farbe mehr befördern können, führt dies zu einem Abbruch und damit zu einer ungleichmäßigem Oberfläche.

- Sollte sich Farbe an der Farb- oder Luftdüse absetzen, müssen beide Teile mit dem benutzen Verdünner gesäubert werden.

1. Den Behälter mit der fertig gemischten Farbe füllen.

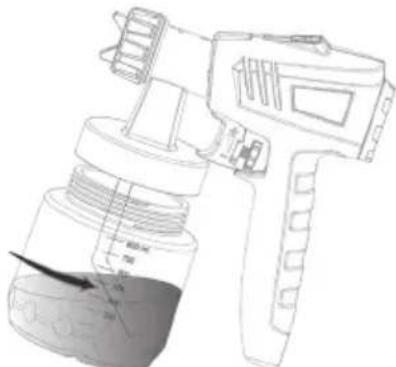

2. Den Behälter anbringen und das Steigrohr wie unten beschrieben einstellen:

Ist es nötig, die Spritzpistole bei der Arbeit nach oben zu richten, das Steigrohr nach hinten drehen und dann den Behälter festschrauben.

Ist es nötig, die Spritzpistole bei der Arbeit nach unten oder waagrecht auszurichten, das Steigrohr nach vorne drehen und dann den Behälter festschrauben.

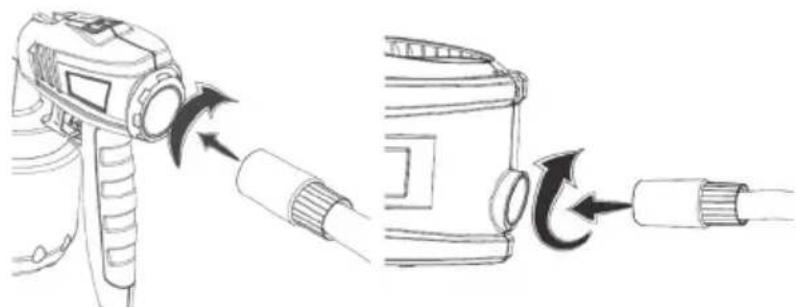

1. Den Luftschlauch an den Kompressor und die Spritzpistole anschließen.

Die Spritzpistole einschalten

1. Das Netzkabel des Kompressors an eine Steckdose mit 220–240 V, 50 Hz anschließen.
2. Den Kompressor mit dem Stromschalter (5) einschalten.
3. Den Abzug (15) drücken, bis Farbe austritt.

Die Spritzpistole ausschalten

1. Den Abzug loslassen.
2. Den Kompressor mit dem Stromschalter (5) ausschalten.
3. Den Netzstecker aus der Steckdose ziehen.

Austausch der Farbdüse

Die Spritzpistole wird mit 2 Farbdüsen (1,8 und 2,6 mm) geliefert. Die kleinere ist für die meisten Aufgaben geeignet. Falls eine größere Farbmenge aufgetragen werden soll, kann die größere Düse benutzt werden.

1. Die Sicherungsmutter (8) lösen und vom Gerät abnehmen.
2. Die Luft- und Farbdüsen herausnehmen und auseinandernehmen.

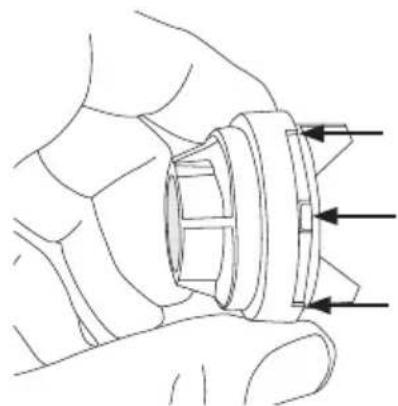

1. Die Farbdüse austauschen und die Düsen wieder zusammendrücken. Dabei sicherstellen, dass die Noppen an der Luftdüse in die Aussparungen an der Farbdüse passen.

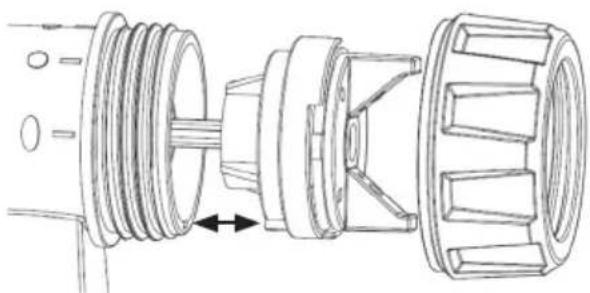

1. Die Teile wieder auf die Spritzpistole setzen und dabei sicherstellen, dass die Noppen an der Farbdüse in die Aussparungen an der Spritzpistole passen.
2. Die Düsen mit der Sicherungsmutter anziehen.

Pflege und Wartung

Hinweis:

Nach der Arbeit ist es sehr wichtig, alle Teile der Spritzpistole gründlich zu reinigen, damit das Gerät bei der nächsten Benutzung optimal funktioniert. Aktuelles Lösungsmittel benutzen und den unten folgenden Anweisungen folgen. Sicherstellen, dass sämtliche Farbe und sämtliches Lösungsmittel auf eine umweltfreundliche Weise entsorgt und an einen Recyclinghof/eine Sammelstelle gegeben wird.

Reinigung mit Wasser als Lösungsmittel

1. Den Kompressor ausschalten.
2. Den Luftschlauch vom Gerät nehmen.
3. Den Abzug drücken, so dass die Farbe in der Spritzpistole in den Behälter zurückläuft.
4. Den Behälter abschrauben und überschüssige Farbe abgießen.

5. Die gröbsten Farbreste von Behälter und Steigrohr mit einer Bürste oder einem Lappen entfernen.

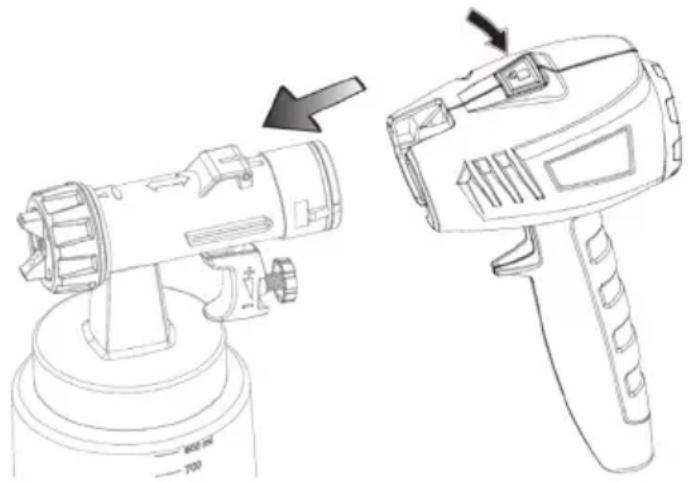

6. Die Spritzpistole wie folgt auseinandernehmen: Die Sperre (14) eindrücken und die Spritzpistole von dem Teil mit dem Griff und Abzug ziehen.

1. Die Luft- und Farbdüsen abschrauben und abwischen.
2. Alle Teile in Wasser tauchen und eine Weile dort liegen lassen. Dann die Teile gründlich abspülen und abtrocknen.
3. Alternativ alle Teile zusammensetzen, Wasser in den Behälter füllen, diesen auf die Spritzpistole aufsetzen, den Kompressor starten und Wasser auf ein Tuch oder in einen geeigneten Behälter spritzen bis nur noch sauberes Wasser austritt. Danach alle Teile gründlich abwischen.
4. Nach dem Reinigen und Trocknen die Spritzpistole wieder zusammenbauen.
5. Das Netzkabel des Kompressors abziehen und den Kompressor mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.

Reinigung mit anderen Lösungsmitteln

1. Den Kompressor ausschalten.
2. Den Abzug drücken, so dass die Farbe in der Spritzpistole in den Behälter zurückläuft.
3. Den Behälter abschrauben und überschüssige Farbe abgießen.
4. Lösungsmittel in den Behälter schütten und den Behälter wieder an die Spritzpistole schrauben.
5. Die Spritzpistole starten und das Lösungsmittel auf ein Tuch oder in einen geeigneten Behälter sprühen.
6. Diesen Schritt mehrmals wiederholen, bis aus der Düse keine Farbreste mehr kommen.
7. Den Behälter abschrauben und ihn und das Steigrohr abwischen.

8. Die Düsen abschrauben und reinigen.

9. Die Spritzpistole wie folgt auseinandernehmen: Die Sperre (14) eindrücken und die Spritzpistole von dem Teil mit dem Griff und Abzug ziehen. Alle Teile gründlich abwischen.

1. Nach dem Reinigen und Trocknen die Spritzpistole wieder zusammenbauen.
2. Das Netzkabel des Kompressors abziehen und den Kompressor mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.

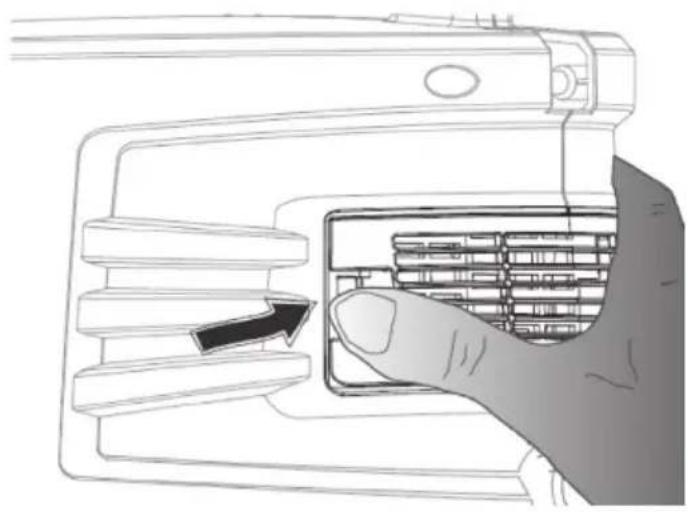

Luftfilter

1. Den Deckel über dem Luftfilter abnehmen, dazu die Sperre eindrücken.
2. Den Filter herausnehmen und regelmäßig reinigen.

Hinweis: Niemals das Gerät ohne Luftfilter benutzen.

Bei längerer Nichtbenutzung den Stecker abziehen und die Spritzpistole sowie den Kompressor trocken und staubfrei sowie für Kinder unzugänglich aufbewahren.

Problem Ursache Maßnahme
Die Spritz-pistole startet nicht.	1. Der Netzstecker ist nicht korrekt ans Stromnetz angeschlossen.2. Das Netzkabel oder der Netzstecker ist beschädigt.3. Auf der Steckdose ist keine Spannung.	1. Den Anschluss kontrollieren.2. Das Netzkabel bei Bedarf austauschen.3. Die Sicherungen überprüfen. Bei Unsicherheit einen qualifizierten Elektriker hinzuziehen.
Es kommt keine Farbe aus der Düse.	1. Die Düse oder das Saugrohr ist verstopft.2. Das Saugrohr sitzt lose.3. Der Behälter ist nicht richtig angezogen.4. Die Farbe ist zu zähflüssig (zu hohe Densität).	1. Die Teile mit Lösungsmittel oder Wasser reinigen, je nachdem was zur verwendeten Farbe passt.2. Den Behälter abschrauben und das Saugrohr festdrücken.3. Den Behälter anziehen.4. Die Farbe weitere 10 % verdünnen.
Die Farbetropft aus der Düse nach.	1. Zu viel Farbe hat sich an den Farb- und Luftdüsen abgelagert.2. Die Sicherungsmutter ist nicht ordentlich festgezogen.	1. Die Teile mit Lösungsmittel oder Wasser reinigen, je nachdem was zur verwendeten Farbe passt.2. Die Sicherungsmutter ordentlich festziehen.
Die Farbe entweicht pulsierend aus der Spritzpistole.	1. Der Behälter ist fast leer.2. Der Luftfilter ist verstopft.3. Die Farbe ist zu zähflüssig (zu hohe Densität).	1. Farbe nachfüllen.2. Den Luftfilter reinigen oder wechseln.3. Die Farbe weitere 10 % verdünnen.
Die Farbe verläuft auf der Arbeits-oberfläche.	1. Es kommt zu viel Farbe aus der Spritzpistole.2. Die Farbe ist zu dünnflüssig (zu niedrige Densität).3. Die Spritzpistole wird zu dicht an der Arbeitsfläche oder zu langsam geführt.	1. Die Farbmenge am Regler (7) senken.2. Die Densität überprüfen.3. Siehe den Abschnitt Arbeits-hinweise oben.
Die Farbe ist auf der Arbeit- soberfläche nicht deckend.	1. Es kommt zu wenig Farbe aus der Spritzpistole.2. Die Farbe ist zu zähflüssig (zu hohe Densität).3. Die Spritzpistole wird zu weit von der Arbeitsoberfläche oder zu schnell geführt.	1. Die Farbmenge am Regler (7) erhöhen.2. Die Densität überprüfen.3. Siehe den Abschnitt Arbeits-hinweise oben.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recycehn.

Betriebsspannung 220–240 V AC, 50 Hz

Leistung 950 W

Max. Viskosität 100 DIN-s

Max. Förderleistung 800 ml/min mit 2,6 mm Düse

Düsendurchmesser 1,8/2,6 mm

Netzkabel 3 m

Farbbehälter 800 ml

Schallpegel LpA = 72.93 dB(A), K = 3 dB(A)

LwA = 83.93 dB(A), K = 3 dB(A)

Schwingungsemissionswert a_h=0.537 m/s^2, K=1.5 m/s^2

Gewicht 3,0 kg

Schutzklasse

||□

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

Spray Gun

Cocraft 41-1011 / 18-3608

JS-FB14BD

Unsere Homepage www.clasohlson.de

besuchen und auf Kundenservice klicken.
