Tuotetyyppi	Aktiivinen studiotarkkailumonitori
Malli	8030C
Brändi	Genelec
Kokoonpano	Kaksitievahvistettu
Mitat (Iso-Podin kanssa)	299 x 189 x 178 mm (11 13/16 x 7 7/16 x 7 in)
Mitat (ilman Iso-Podia)	285 x 189 x 178 mm (11 1/4 x 7 7/16 x 7 in)
Paino	5.0 kg (11 lb)
Verkkojännite	100-240 V AC, 50-60 Hz
Virrankulutus (lepotilassa)	3 W
Virrankulutus (valmiustilassa)	<0.5 W
Virrankulutus (täydellä teholla)	60 W
Taajuusvaste	54 Hz - 20 kHz (±2 dB)
Alempi rajataajuus (-6 dB)	<47 Hz
Ylempi rajataajuus (-6 dB)	>25 kHz
Maksimi äänenpaine (lyhytaikainen)	>104 dB @ 1 m
Maksimi äänenpaine (pitkäaikainen)	>96 dB @ 1 m
Maksimi huippuäänenpaine (pari)	≥110 dB
Oma kohina	≤5 dB(A) @ 1 m
Elementit	Basso: 130 mm (5 tuumaa) kartiokaiutin; Diskantti: 19 mm (3/4 tuumaa) metallikalottikaiutin
Jakotaajuus	3.0 kHz
Vahvistinteho (basso)	50 W
Vahvistinteho (diskantti)	50 W
Tuloliitin	XLR naaras, balansoitu 10 kOhm
Tuloherkkyys	-6 dBu 100 dB SPL:lle @ 1 m
Herkkyyden säätöalue	-12 dB (jatkuvasti säädettävä)
Sävykontrollit	Desktop (-4 dB @ 160 Hz), Treble Tilt (-2 dB @ 15 kHz), Bass Roll-Off (-4 dB @ 55 Hz), Bass Tilt (0 - -6 dB -2 dB askelin)
ISS-automaattivalmius	Kyllä, <0.5 W valmiustilassa, säädettävä
Kiinnitysvaihtoehdot	Iso-Pod pöytäteline, 3/8" UNC mikrofoniteline, M6x10 mm Omnimount-kiinnikkeille
Vähimmäisvälys	5 cm (2") taakse, yläpuolelle, sivuille ilmanvaihtoa varten
Takuu	2 vuotta
FCC-yhdenmukaisuus	Luokan B digitaalinen laite, osa 15

Usein kysytyt kysymykset - 8030C GENELEC

Kuinka liitän epäsymmetrisen lähteen 8030C:hen?

Käytä kaapelia, jossa epäsymmetrisen lähteen maa on kytketty XLR-liittimen nastaan 1 ja nastaan 3. RCA-lähteelle kytke RCA-suojus XLR-nastaan 1 ja RCA-signaali XLR-nastaan 2, ja linkitä sitten nasta 3 nastaan 1 (maa).

Mitä ISS-toiminto tekee ja kuinka voin poistaa sen käytöstä?

ISS (Intelligent Signal Sensing) sammuttaa monitorin automaattisesti valmiustilaan, kun äänisignaalia ei ole ollut tietyn ajan. Sen voi poistaa käytöstä asettamalla takapaneelin 'ISS'-kytkin asentoon 'OFF'. Tässä tilassa käytä virtakytkintä monitorin päälle/pois kytkemiseen.

Kuinka sävysäätimet tulisi asettaa, kun monitori on pöydällä?

Pöytäsijoittelussa aseta Desktop-säädin (kytkin 1) asentoon 'ON' vaimentamaan -4 dB 160 Hz:llä. Aseta myös Bass Tilt -2 dB:iin (kytkin 4 'ON') vähentämään matalien taajuuksien kertymistä. Katso muiden ympäristöjen asetuksia käsikirjan ehdotetusta asetustaulukosta.

Mikä on suositeltu sijoittelu 8030C:lle?

Sijoita monitorit niin, että akustiset akselit kohtaavat korvan korkeudella kuuntelupaikalla. Säilytä symmetria: sama etäisyys kuuntelijasta ja huoneen keskilinjasta. Vähennä heijastuksia läheisiltä pinnoilta. Jätä vähintään 5 cm väli taakse, yläpuolelle ja sivuille ilmanvaihtoa varten.

Voinko asentaa 8030C:n seinälle?

Kyllä, monitorin takana on kaksi M6x10 mm kierteitettyä reikää Omnimount-kokoa 20.5 oleville kiinnikkeille. Lisäksi pohjassa on 3/8" UNC -kierteitetty reikä, joka on yhteensopiva tavallisten mikrofonitelineiden kanssa.

Mikä on virrankulutus valmiustilassa?

Kun ISS on käytössä ja monitori valmiustilassa, virrankulutus on tyypillisesti alle 0,5 wattia.

Kuinka puhdistan 8030C:n?

Käytä pehmeää, kuivaa liinaa kotelon pyyhkimiseen. Vältä vettä, kosteutta ja puhdistusaineita. Älä altista monitoria nesteille.

Mikä on 8030C:n takuuaika?

Tuotteella on kahden vuoden takuu materiaali- ja valmistusvirheitä vastaan. Ota yhteyttä toimittajaasi saadaksesi täydelliset ehdot.

Onko turvallista käyttää 8030C:tä maadoittamattomalla virtajohdolla?

Ei. Älä käytä maadoittamatonta virtajohtoa, koska se voi vaarantaa sähköturvallisuuden. Käytä aina asianmukaisesti maadoitettua virtalähdettä.

Mitkä ovat 8030C:n mitat Iso-Podin kanssa ja ilman?

Iso-Pod-pöytätelineen kanssa korkeus on 299 mm (11 13/16 tuumaa). Ilman Iso-Podia korkeus on 285 mm (11 1/4 tuumaa). Leveys on 189 mm (7 7/16 tuumaa) ja syvyys 178 mm (7 tuumaa) molemmissa tapauksissa.

KÄYTTÖOHJE 8030C GENELEC

Quick Setup Guide 2-3
Operating Manual 4-9
Käyttöohje 10-15
操作手册 16-21

GENELEC 8030C on pienikokoinen, mutta erittäin suorituskykyinen aktiivikaiutin. Se soveltuu lähikenttämonitoriksi äänitysstudioihin, ulkolähetysautoihin, radio- ja TV-lähetysten äänen tarkkailuun, julkisiin tiloihin, installaatioihin, kotistudioihin, multimediatuotantoon, tietokoneiden audiojärjestelmiin ja kotiteattereihin. Kaiutinkoteloon on integroitu päätevahvistimet, säädettävän aktiivisen jakosuotimen ja kaiutinelementtien ylikuormitussuojauspiirit. Uusi Minimum Diffraction Enclosure™ (MDE™)-kotelorakenne ja edelleen kehitetty Directivity Control Waveguide™ (DCW™)-suuntain takaavat tasapainoisen toiston vaikeissakin akustisissa ympäristöissä. Tarvittaessa 8030C:n bassotoistoa voidaan tukea sopivalla Genelec-subwooferilla.

Liitännät

Kaiuttimien mukana toimitetaan suojamaadoitetut verkkovirtajohdot. Kytke virtajohdot viimeisenä, vasta kun kaikki signaalijohdot ovat paikoillaan. Älä kytke kaiutinta suojamaadoittamattomaan pistorasiaan.

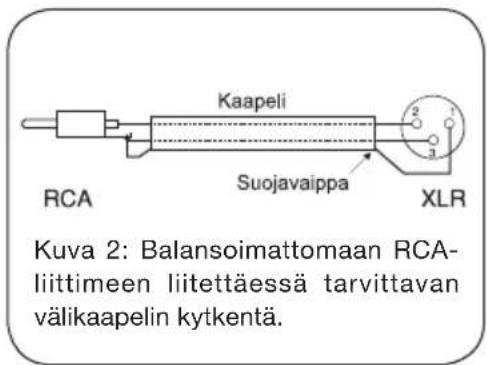

Audiosignaalia varten kaiuttimissa on balansoitu XLR-liitin, "INPUT". Äänilähteeltä tuleva signaalijohto kytketään "INPUT"-liittimeen. Ellei äänilähteessä ole balansoitua antoliitäntää, voidaan käyttää kuvan 2 mukaisesti kytkettyä RCA/XLR signaalijohtoa.

Genelec 8030C-aktiivikaiuttimet saa kytkeä ainoastaan linjatasoista signaalia antavaan äänilähteeseen, ei milloinkaan päätevahvistimen tai integroidun vahvistimen kaiutinliittimiin.

Kytke virta päälle vasta kun kaikki liitännät on tehty.

Automaattinen virrankytkentä (ISS™ Autostart)

Kaiuttimessa on signaalin tunnistava automaattinen virrankytkentä, joka kytkee sen toimintaan heti kun kaiuttimeen tulee äänisignaali. Vastaavasti kaiutin menee automaattisesti valmiustilaan, kun signaalin päättymisestä on kulunut noin tunti. Valmiusti-

lassa kaiuttimien tehonkulutus on alle 0,5 W. Tämä toiminto aktivoidaan kääntämällä takapaneelissa oleva "ISS"-kytkin asentoon "ON."

Automaattisessa käynnistymisessä on pieni viive. Jos tämä ei ole hyväksyttävää, automaattinen virrankytkentä voidaan poistaa toiminnasta kään-tämällä "ISS"-kytkin kaiuttimen takapaneelissa asentoon "OFF." Tällöin kaiutin käynnistyy ja sam-muu ainoastaan virtakytkintä käyttäen.

Herkkyyden säätö

Kaiuttimen ottoliitännän herkkyyys (äänenvoimakkuus) voidaan säätää äänilähteen antosignaalin tasoon sopivaksi takapaneelissa olevalla säätimellä.

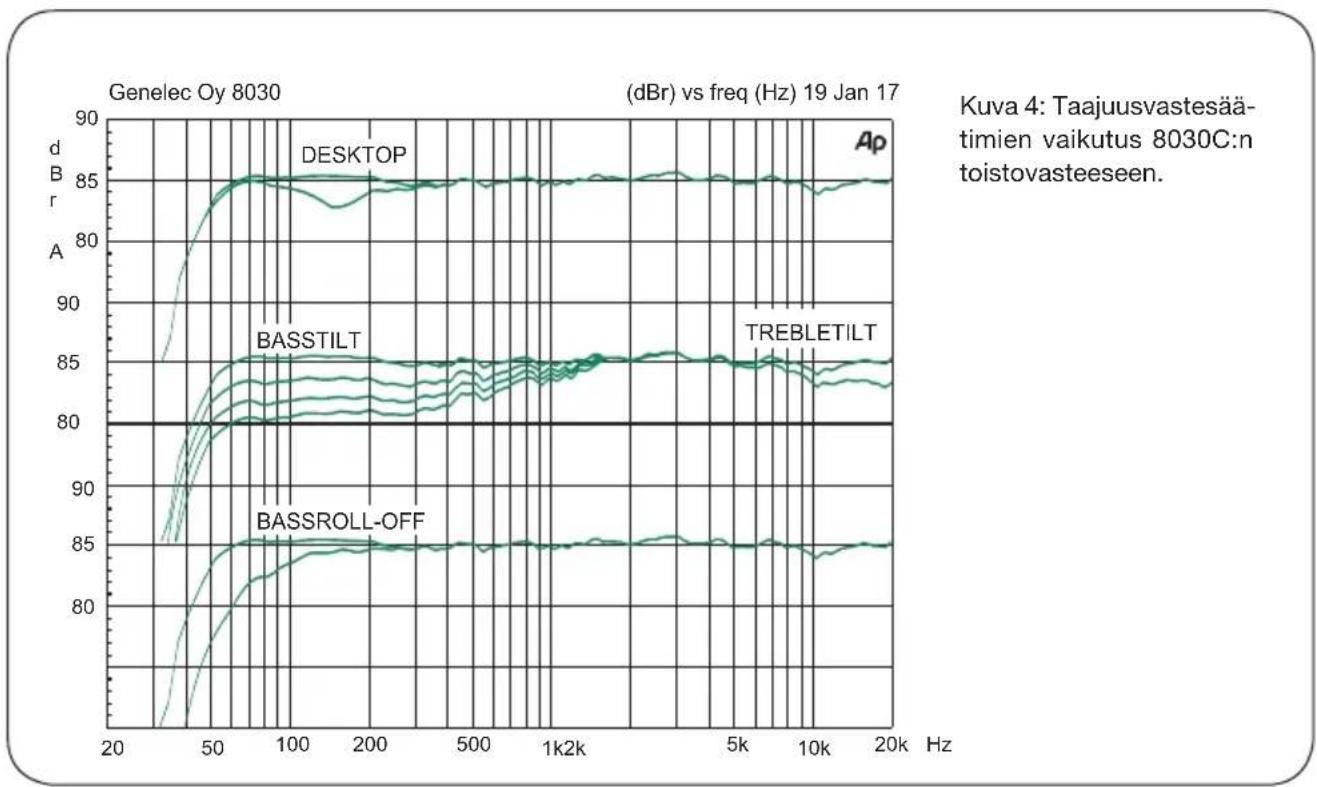

Taajuusvastesäätöjen käyttö

Kaiuttimen taajuusvastetta voidaan muokata kuuntelutilan akustisista ominaisuuksista ja kaiuttimien sijoituksesta johtuvien toistovirheiden kompensoimiseksi. Säätö tehdään kaiuttimen takapaneelissa olevien "Desktop", "Treble Tilt"-, "Bass Roll-Off"- ja "Bass Tilt"-kytkimien avulla. Kaikki säädöt asetetaan tehtaalla asentoon "OFF", mikä antaa tasaisen taajuusvasteen kaiuttomassa tilassa. Säätöjen vai-kutus toistovasteeseen on esitetty kuvassa 4.

Suosittelemme akustisen mittausjärjestelmän käyttöä kaiuttimien säätämisessä. Ellei tällaista ole käytettävissä, säätö voidaan tehdä myös kor- vakuulolta sopivia testiäänitteitä ja -signaaleja hyväksikäyttäen. Taulukko 1 sisältää muutamia suuntaa-antavia säätöesimerkkejä. Kaiuttimien

Kaiuttimien sijoitus Desktop Treble Tilt Bass	Tilt Bass roll-off
Kaiuttomassa tilassa OFF OFF OFF OFF
Vapaasti seisovana vaimennetussa tilassa OFF OFF OFF OFF
Vapaasti seisovana kaikuvassa tilassa OFF OFF -2 dB OFF
Lähikentässä, äänipöydän mittarisillalla ON OFF OFF OFF
Lähellä seinää OFF OFF -6 dB ON
Pöydällä ON OFF -2 dB OFF

Taulukko 1: Suositeltavat taajuusvastesäätimien (tone control) asetukset kaiuttimien sijoituksen mukaan

sijoitus ja akustinen ympäristö vaikuttaa ratkaisevasti säätötarpeeseen, joten säätöön kannattaa ryhtyä vasta kun kuuntelutilan järjestys on saatu lopulliseen muotoonsa.

Desktop 160 Hz

Desktop-säätö aktivoi 4 dB:n vaimennuksen 160 Hz:n kohdalle kompensoimaan äänipöydän, pöytätason tai muun kaiuttimen ja kuuntelijan välissä sijaitsevan vaakasuoran tason aiheuttaman korostuman.

Treble Tilt

Treble Tilt-säätö (kytkin 2) vaimentaa kaiuttimen diskanttitoistoa 4 kHz:n yläpuolella 2 dB, mitä voidaan käyttää liian kirkkaalta tuntuvan toiston korjaamiseen.

Bass Roll-Off

Bass Roll-Off-säätö kytkee -4 dB:n vaimennuksen matalille bassotaajuksille. Tätä voidaan käyttää esimerkiksi kaiutinta lähellä olevien rajapintojen aiheuttaman korostuneen bassotoiston kompensoimiseen.

Bass Tilt

Bass Tilt-säädön avulla voidaan vaimentaa kaiuttimen bassotoistoa 1 kHz:n alapuolella. Tämä on usein tarpeen, kun kaiutin sijoitetaan lähelle seinää tai muuta rajapintaa. Vaimennustasoja on kolme: -2 dB (kytkin 4 "ON"), -4 dB (kytkin 5 "ON") ja -6 dB (kytkimet 4 ja 5 "ON").

Kaiuttimien sijoitus

Kohdista kuuntelupisteeseen

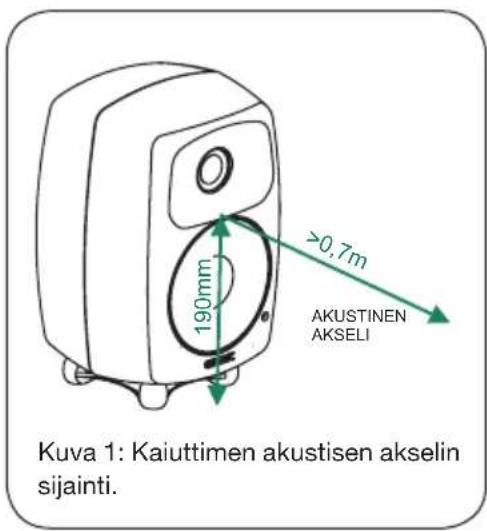

Suuntaa kaiuttimet kuuntelualueen keskipistee-seen pään korkeudelle. Suuntaus on tehty oikein, kun kaikkien kaiuttimien akustiset akselit (kuva 1) leikkaavat kuuntelupisteessä. Kaiuttimet kannattaa sijoittaa pystyasentoon, sillä se minimoi vaihevir-heet jakotaajuudella.

Sijoita symmetrisesti

Sijoita kaiuttimet samalle etäisyydelle kuuntelupisteestä ja mahdollisimman symmetrisesti sekä toistensa, että huoneen rajapintojen suhteen. Tämä toteutuu, kun kuuntelupiste on huoneen keskilinjalla ja kaiuttimet sijoitetaan symmetrisesti keskilinjan suhteen.

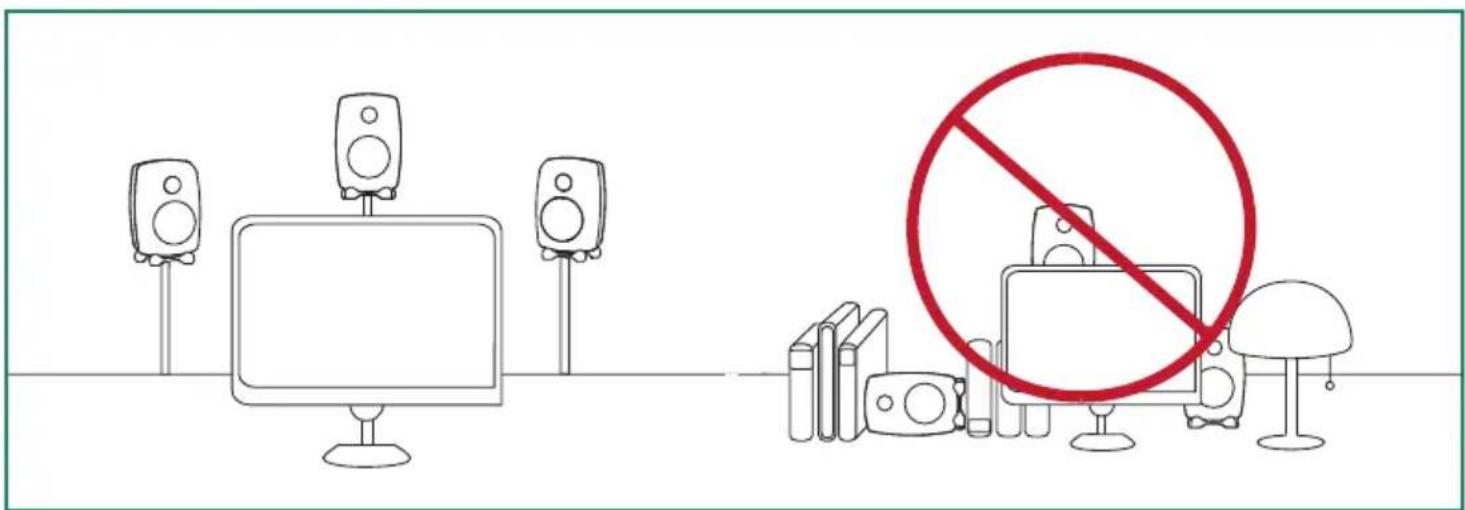

Minimoi heijastukset

Kaiuttimen lähellä sijaitsevista esineistä ja pinnoista tulevat akustiset heijastukset voivat aiheuttaa tois-

ton värittymistä ja sumentaa äänikuvaa. Tämä kannattaa ottaa huomioon kaiuttimia sijoitettaessa ja mahdollisuuksien mukaan siirtää heijastuksia aiheuttavat tietokoneen näytöt, kaapit tms. pois kaiuttimien läheltä ja sijoittaa kaiuttimet niin, että ne ovat kauempana jäljelle jäävistä heijastuksia aiheuttavista pinnoista. Tarkkailukaiuttimia ei esimerkiksi kannata sijoittaa äänipöydän päälle, vaan riittävän korkeille lattiajalustoille äänipöydän taakse, josta ne voidaan suunnata alas äänitarkkailijaa kohti.

Vähimmäisetäisyydet

Vahvistimien jäähdytyksen ja refleksiputken toimin- nan takaamiseksi pitää kaiuttimien taakse, sivuille ja päälle jäädä kuunteluhuoneeseen avautuva, vähintään viiden senttimetrin vapaatila. Kaiutinta ei saa käyttää tilassa, jonka lämpötila on yli 35° C.

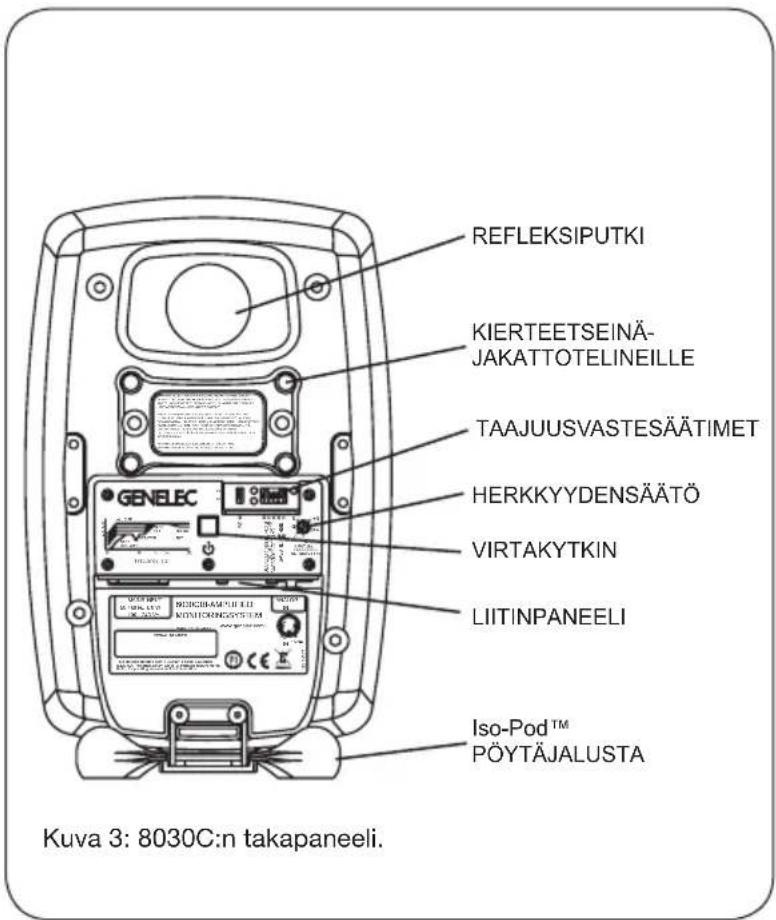

Pöytäjalusta ja kiinnitysmahdollisuudet

Kaiuttimien mukana toimitettava Isolation Positioner/Decoupler™ (Iso-Pod™)-jalusta mahdollistaa kaiuttimen kallistamisen ylä- tai alaviistoon. Jalusta voidaan kiinnittää myös kaiutinkotelon pitkille sivuille, jos kaiuttimet halutaan sijoittaa vaaka-asentoon. (kuva 3).

Genelec 8030C voidaan kiinnittää Omnimount® Series 20.5-kaiutintelineisiin kaiutinkotelon takaseinässä olevien M6x10-mutterikierteiden avulla. Kotelon pohjassa on 3/8 in UNC-mutterikierre, jolla kaiutin voidaan kiinnittää mikrofonitelineeseen.

Tutustu Genelecin ajan tasalla olevaan lisäva-rustevalikoimaan nettisivullamme.

Turvallisuusohjeita

Genelec-aktiivikaiuttimet on suunniteltu ja valmistettu täyttämään kansainväliset turvallisuusnormit. Virheellisestä käytöstä saattaa kuitenkin seurata vaaratilanne, joten seuraavia ohjeita on aina noudatettava:

• Laitetta ei saa asettaa alttiiksi kosteudelle tai roiskevedelle. Se on tarkoitettu käytettäväksi ainoastaan kuivassa huonetilassa.
• Huolto- ja korjaustoimia saa suorittaa vain valmistajan valtuuttama huoltohenkilöstö.
• Älä avaa kaiutinkoteloa tai irrota laitteesta mitään osia.
• Laitteen saa kytkeä ainoastaan maadoitettuun pistorasiaan.
• Huomaa, että vahvistin ei ole täysin jännitteetön ellei virtajohtoa ole irrotettu pistokkeesta.

VAROITUS!

Genelec 8030C-aktiivikaiuttimet pystyvät tuottamaan yli 85 desibelin äänenpaineen, mikä voi aiheuttaa pysyvän kuulovaurion.

Huelto

Kaikki huolto- ja korjaustoimet on annettava valmistajan tai valmistajan valtuuttaman huoltohenkilöstön suoritettaviksi. Älä avaa laitetta itse.

Takuu

Genelec Oy antaa tuotteilleen kahden vuoden takuun ostopäivästä lukien. Takuu kattaa valmistusvirheet ja materiaaliviat.

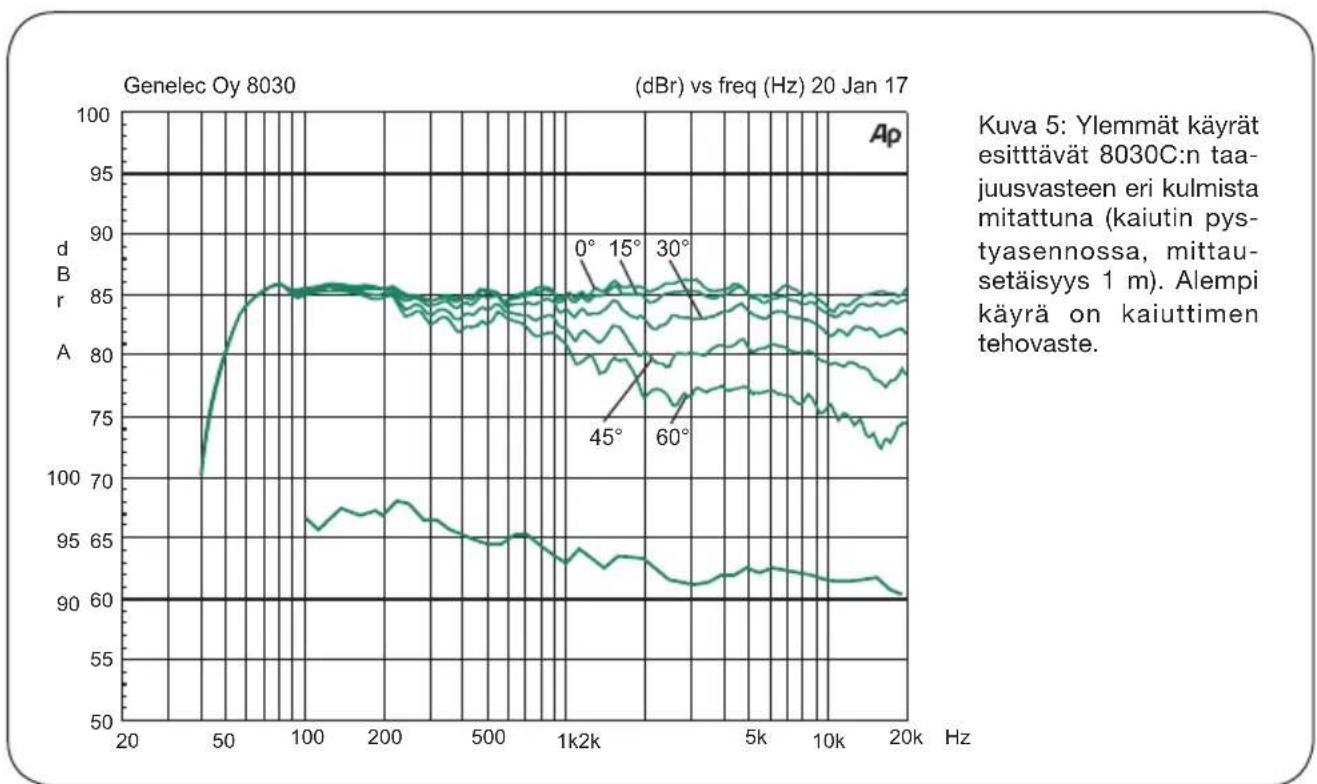

TEKNISET TIEDOT

Alarajataajuus, -6 dB: < 47 Hz

Ylärajataajuus, -6 dB: >25 kHz

Taajuusvaste vapaakentässä:

Hetkellinen maksimiäänenpaine mitattuna sinisignaalilla puoliavaruuteen. Keskiarvo taajuusalueella

Suurin jatkuva (RMS) äänenpaine IEC-painotetulla kohinalla mitattuna (elementtien suojapiirin rajoittama):

@ 1 m > 96 dB SPL

Kaiutinparin tuottama äänenpaineen huippuarvo (peak) musiikkimateriaalilla 1 metrin mittausetäisyydellä:

110 dB

Akustinen pohjakohinataso 1 m:n etäisyydellä:

≤ 5 dB (A-painotettu)

Harmoninen särö 85 dB 1 m mittausakselilla::

Taajuus: 50...100 Hz < 2 %

100 Hz < 0,5 %

Kaiutinelementit:

Basso 130 mm (5 in) kartio

Diskantti 19 mm ( ^3/_4 in) metallikalotti

(mukaanlukien Iso-Pod™ pöytäjalusta)

Korkeus 285 mm (11 ^1 / _4 in)

(ilman Iso-Pod™ pöytäjalustaa)

Leveys 189 mm (7 ^7 / _16 in)

Syvyys 178 mm (7 in)

JAKOSUODIN

Liittimet: Input (ottoliitin): XLR naaras, balansoitu 10 kOhm, napa 1 maa, napa 2 +, napa 3 -

Tarvittava signaalitaso 100 dB SPL äänenpaineen tuottamiseen 1 m:n mittausetäisyydella: -6 dBu

Herkkyyssäätimen vaikutus (vaimennus maksimiäänenpaineesta): -12dB (liukuva)

Jakotaajuus: 3,0 kHz

Treble Tilt-säädön vaikutus: -2 dB @ 15 kHz

Bass Roll-Off-säädön vaikutus: -4 dB @ 55 Hz

Bass Tilt-säädön vaikutus: 0, -2, -4 tai -6 dB @ 100 Hz

Desktop-säädön vaikutus: -4 dB @ 160 Hz

Säätimien 'CAL' asento: Kaikki tajuusvastesäätimet asennossa "off" ja herkkyyden säätö maksimiasennossa.

VAHVISTIMET

Bassovahvistimen teho: 50 W

Diskanttivahvistimen teho: 50 W

Kaiutinelementtien suojauselektroniikka rajoittaa vahvistimien jatkuvaa tehoa.

Vahvistimien särö nimellisteholla:

THD < 0,05 %

Käyttöjännite: 100-240 V AC 50-60 Hz

Sallittu jännitteen vaihtelu: ±10 %

Tehonkulutus:

llman kuormaa 3 W

Valmiustilassa (ISS) <0,5 W

Maksimikuormalla 60 W
