UT-203R - Yleismittari Uni-T - Ilmainen käyttöohje ja opas

Merkki	Uni-T
Malli	UT-203R
Tuotetyyppi	Digitaalinen virtapihti
Mittausluokka	CAT III 300 V, CAT II 600 V
Näyttö	LCD, enimmäisarvo 4099
Puristusaukko	28 mm halkaisija
Tasavirran mittausalue	40.0 A / 400.0 A (tarkkuus ±1,5%+5, ±2%+5)
Vaihtovirran mittausalue	40.0 A / 400.0 A (tarkkuus ±2%+5)
Tasajännitteen mittausalue	400.0 mV - 600 V (tarkkuus ±0,5%+2 - ±0,7%+3)
Vaihtojännitteen mittausalue	4.000 V - 600 V (tarkkuus ±0,8%+5 - ±1,0%+5)
Resistanssialue	400.0 Ω - 40.00 MΩ (tarkkuus ±0,8%+2 - ±2,5%+5)
Kapasitanssialue	40.00 nF - 40.00 mF (tarkkuus ±4%+5 - ±10%)
Jatkuvuustesti	Summeri ääntää <10 Ω, ei ääntä >31 Ω
Dioditesti	Tyhjäjännite 4 V, piin PN-liitos 0,5–0,8 V
Kosketukseton jännitteenilmaisu (NCV)	Kaksoisherkkyys (EFHI ~220 V, EFLo ~110 V)
Taajuusalue	45–400 Hz
Automaattinen sammutus	15 minuutin käyttämättömyyden jälkeen
Virtalähde	2 × AAA/LR03-paristot
Käyttölämpötila ja -kosteus	0–30°C (≤80% RH), 30–40°C (≤75% RH), 40–50°C (≤45% RH)
Säilytyslämpötila	-20 - +60°C (≤80% RH)
Mitat (K × L × S)	215 × 63,5 × 36 mm
Paino	Noin 235 g pariston kanssa
Turvallisuusstandardit	EN 61010-1, 61010-2-032/033, EN 61326-1
Mukana tulevat tarvikkeet	Mittausjohdot, paristot, käyttöohje

Usein kysytyt kysymykset - UT-203R Uni-T

Miten mittaan AC/DC-virtaa UT-203R:llä?

Aseta toimintokytkin haluttuun virtalueeseen (40A tai 400A). Paina SELECT valitaksesi AC tai DC. Avaa puristusleuat ja aseta vain yksi johdin niiden väliin. Pidä johdin keskitettynä merkkien väliin. Lue arvo LCD-näytöltä.

Mikä on suurin jännite, jota voin mitata?

UT-203R voi mitata enintään 600 V DC tai 600 V AC RMS. Turvallisuussyistä älä ylitä näitä rajoja. Mittari on luokiteltu CAT II 600 V ja CAT III 300 V.

Miten vaihdan paristot?

Irrota mittausjohdot ja varmista, ettei puristin ole johtimen ympärillä. Sammuta mittari. Poista paristokotelon ruuvi, ota vanhat AAA/LR03-paristot pois, aseta uudet paristot napaisuuden mukaan ja sulje kansi.

Mitä NCV-toiminto tekee?

NCV (Non-Contact Voltage) havaitsee jännitteellisen vaihtojännitteen koskettamatta johtoja. Aseta NCV-anturi lähelle lähdettä. Mittari näyttää viivoja, kuuluu summeri ja vilkkuu punainen LED. Käytä EFHI:tä ~220 V:lle ja EFLo:ta ~110 V:lle.

Kuinka tarkka UT-203R on tasajännitteen mittauksessa?

Tasajännitteen tarkkuus vaihtelee välillä ±0,7% + 3 (400.0 mV) ... ±0,5% + 2 (korkeammat alueet 600 V asti). Vertailuolosuhteet: 23±5°C, <75% RH.

Voinko mitata kapasitanssia tällä mittarilla?

Kyllä, UT-203R mittaa kapasitanssia 40.00 nF - 40.00 mF. Alle 100 nF arvoille käytä REL-toimintoa nollataksesi näytön ennen mittausta. Tarkkuus on ±4%+5 - ±10%.

Mitä jatkuvuussummerin ääni tarkoittaa?

Jatkuvuutta mitattaessa jatkuva piippaus tarkoittaa resistanssia <10 Ω. Ei piippausta >31 Ω. 10-31 Ω välillä piippaus on epäsäännöllistä. Kytke aina virta pois piiristä ennen testausta.

Miten käytän HOLD- ja taustavalotoimintoja?

Paina HOLD/ jäädyttääksesi lukeman näytöllä. Paina ja pidä samaa painiketta noin 2 sekuntia kytkeäksesi taustavalon päälle tai pois.

Mitä turvatoimia minun tulisi noudattaa?

Tarkista aina mittari ja johdot vaurioiden varalta ennen käyttöä. Pidä sormet sormisuojien takana. Älä mittaa yli 600 V jännitteitä. Käytä oikeaa aluetta äläkä vaihda toimintokytkintä mittauksen aikana. Vaihda paristot, kun pariston merkkivalo syttyy.

Miten mittaan resistanssin?

Kytke virta pois piiristä ja pura kondensaattorit. Aseta toimintokytkin Ω-asentoon. Kytke musta johto COM-liitäntään ja punainen V/Ω/Hz-tuloon. Kosketa mittapäitä komponentin yli. Näyttö näyttää resistanssin. Käytä HOLD jäädyttääksesi lukeman.

KÄYTTÖOHJE UT-203R Uni-T

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Varoitus!

Tässä käyttöohjeessa on tietoja, joita tarvitaan pihtiampeerimittarin turvalliseen käyttöön. Näiden tietojen ohittaminen saattaa johtaa vakavaan loukkaantumiseen tai kuolemaan. Varmista ennen laitteen käytön aloittamista, että olet lukenut ja ymmärtänyt käyttöohjeen.

Pihtiampeerimittari on testattu standardien EN61010-1, 61010-2-032/033 mukaisesti, ja se täyttää standardin EN61326-1 mukaisen sähkömagneettisen säteilyn suojausstandardin ja täyttää myös mittausluokan CAT III 300 V, CAT II 600 V ja saasteluokan 2 vaatimukset.

Testaa ennen mittauksen aloittamista pihtiampeerimittarin toiminta sellaisesta lähteestä, jonka jännitteen tiedät.

• Tarkista aina pihtiampeerimittarin kunto ennen käyttöä. Älä käytä pihtiampeerimittaria, mikäli se tai sen testijohtimet näyttävät viallisilta tai mikäli epäilet, että laite ei toimi niin kuin sen pitäisi.
• Älä käytä pihtiampeerimittaria, mikäli paristolo-kero tai luukku on auki.
• Varmista, että sormesi ovat testausjohdinten sormisuojien takana ennen kuin käytät testijohtimia.
• Aseta toiminnonvalitsin halutulle mitta-alueelle ennen mittauksen aloitusta. Mittausaluetta ei voi muuttaa mittauksen aikana.
• Älä mittaa jännitettä, joka on yli 600 V DC tai 600 V AC RMS pistorasian ja maadoituksen välillä.
• Vaihda paristo, kun paristosymboli näkyy näytöllä. Huono paristo voi aiheuttaa virheellisen mittausarvon ja siten turvallisuusriskin.
• Pihtiampeerimittaria tai sen lisävarusteita ei saa purkaa tai muuttaa millään tavalla.

- Laitetta ei saa käyttää tai säilyttää tiloissa, jossa on liian korkea lämpötila/ilmankosteus. Laitetta ei saa myöskään käyttää tai säilyttää tiloissa, jossa on räjähtävää tai helposti syttyvää materiaalia tai voimakkaita magneettikenttiä.

Vältä sähköiskut ja työskentele varovaisesti, kun jännite on yli 60 V DC tai 30 V AC RMS. Korkeampi jännite aiheuttaa voimakkaan sähköiskun riskin.

Älä ylitä mittalaitteen pihtiampeerimittarin mittarajoja. Näin vältät sähköiskut ja mittalaitteen vahingot. Takuu ei kata ohjeiden vastaisesta käytöstä aiheutuneita vahinkoja.

Symbolit

Sähköiskun vaara.

Noudata käyttöohjetta ja huomioi kaikki varoitukset.

Varoitus, lue käyttöohje.

AC (vaihtovirta)

DC (tasavirta)

AC/DC

Paristovaroitussymboli

Jatkuvuusmittaus (katkos)

Led

Resistanssi

Kapasitanssi

Kosketukseton jännitemittaus

Pihtiampeerimittaria ei saa hävittää kotitalousjätteenä. Kierrätä pihtiampeerimittari paikallisten määräysten mukaisesti. Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

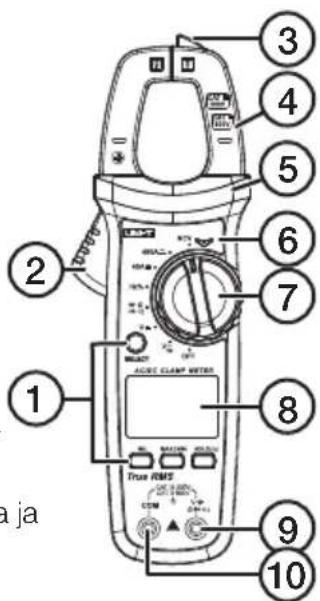

Tuotekuvaus

Pihtiampeerimittari UT 203R on mittauslaite, joka on varustettu mittaustoiminnoilla esimerkiksi tasavirran (A DC) tai vaihtovirran (A AC), tasajännitteen (V DC) tai vaihtojännitteen (V AC), resistanssin, dioditestin ja jatkuvuustestin mittaamista varten. Mittaukset suoritetaan suurella tarkkuudella.

1. Toimintopainikkeet

2. Pihtien avauspainike

3. NCV-anturi

4. Mittauspihdit

5. Turvakaulus

6. LED-merkkivalo

7. Toiminnonvalitsin

8. LCD-näyttö

9. Testijohdon liitäntä (punai- nen ja positiivinen +).

10. Testijohdon liitäntä (musta ja negatiivinen -).

Painikkeiden toiminnot

SELECT

- Valitse toiminto painamalla [SELECT].

- Aktivoi pihtiampeerimittari painamalla [SELECT], jos se on ollut virransäästötilassa.

HOLD/

- Paina HOLD kahden sekunnin ajan taustavalon sammuttamiseksi.

MAX/MIN

- Aktivoi MAX/MIN-mittaustoiminto painamalla [MAX/MIN].

- Lopeta mittaus pitämällä [MAX/MIN] painettuna.

REL/ZERO

- Ota REL/ZERO-toiminto käyttöön tai poista se käytöstä painamalla [REL/ZERO].

- Paina [REL/ZERO] tallentaaksesi nykyisen mitatun arvon tulevaa käyttöä varten. Kun nestekidenäyttö on palannut nollaan, edellinen mitattu arvo vähennetään nykyisestä mitatusta arvosta.

Toiminnot

• Tehokkuusarvo, jota kutsutaan myös RMS-mittaukseksi (neliöllinen keskiarvo). Tehokkuusarvoa käytetään yksinkertaistamaan vaihtovirtapiirien tehon laskentaa.
• Kosketukseton ilmaisin jännitetestausta varten
• Kapasitanssi- ja resistanssimittaus
  • Dioditestaus ja jatkuvuusmittaus
  • Ylijännitesuoja 600 V

Käyttö

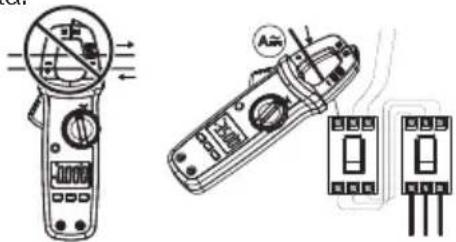

Tasavirran (DC) tai vaihtovirran (AC) mittaus

Irrota testikaapelit laitteesta ennen virran

mittaamista!

1. Aseta toiminnonvalitsin halutun mittaustoiminnon kohdalle.

2. Paina [SELECT] ja valitse haluamasi mittaustoiminto (näkyy näytön vasemmalla puolella).

3. Pidä laitetta vakaassa otteessa, mittausanturit ovat herkkiä tärinälle, lämmölle ja magneettiken- tille. Tärinä voi johtaa virheelliseen mittaukseen.

4. Nollaa näyttö painamalla [REL/ZERO].

5. Avaa pihdit ja ympäröi yksi johtimista pitämällä johtoa pihtien keskellä pihtien merkintöjen välissä. Vapauta pihtien leuat varovasti.

Huom! Pihtien leukojen välillä ei saa olla rakoa mitattaessa. Mittaa vain yksi johdin kerrallaan, useiden johtimien mittaaminen samanaikaisesti voi johtaa virheelliseen mittaukseen.

1. Lue mittaustulos ja paina [HOLD/],jos tahdot tallentaa tuloksen tai et näe sitä kunnolla mittauksen aikana.

2. Avaa pihdit ja irrota instrumentti johtimista.

3. Paina [HOLD/] audelleen poistuaksesi mittaus- tilasta.

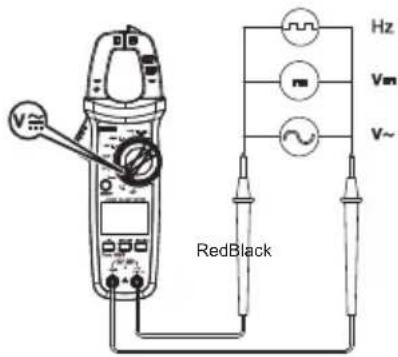

Tasajännitteen (DC) ja vaihtojännitteen (AC) mittaaminen

Älä mittaa yli 600 V DC tai 600 V AC RMS jännitteitä, jotta vältät henkilövahingot tai pihtiampeerimittarin vaurioitumisen.

1. Aseta toiminnon-valitsin halutun mittaustoimin-non kohdalle.

2. Liitä musta testausjohdin miinusliitäntään COM ja punainen testausjohdin plusliitäntään.

1. Kytke testausjohdinten kärjet mitattavaan piiriin.
2. Lue mitta-arvo. Tallenna mitattu arvo painamalla [HOLD/※]
3. Irrota testausjohtimet.

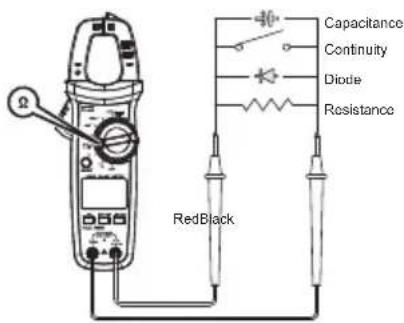

Resistanssin mittaus

Ennen kuin mittaat mittauspiirin resistanssin, sinun on katkaistava virta ja annettava kondensaattoreiden akkujen tyhjentyä!

1. Aseta toiminnon-valitsin kohtaan Ω.

2. Liitä musta testausjohdin miinusliitäntään COM ja punainen testausjohdin plusliitäntään.

1. Kytke testausjohdinten kärjet mitattavaan piiriin.
2. Lue mitta-arvo. Tallenna mitattu arvo painamalla [HOLD/※]
3. Irrota testausjohtimet.

Kapasitanssimittaus

Huom! Käytä REL-toimintoa, kun mitataan alle 100 nF:n kapasitanssia.

1. Aseta toiminnon-valitsin kohtaan

2. Liitä musta testausjohdin miinusliitäntään COM ja punainen testausjohdin plusliitäntään.

1. Kytke testausjohdinten kärjet mitattavaan piiriin.

2. Lue mitta-arvo. Tallenna mitattu arvo painamalla [HOLD/

3. Irrota testausjohtimet.

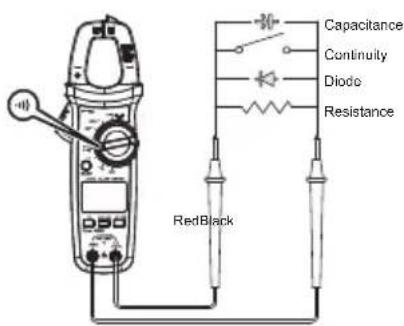

Jatkuvuusmittaus (katkos)

Ennen kuin mittaat mittauspiirin jatkuvuuden, sinun on ensin katkaistava virta.

1. Aseta toiminnon-valitsin kohtaan

2. Liitä musta testausjohdin miinusliitäntään COM ja punai- nen testausjoh- din plusliitäntään.

1. Kytke testausjohdinten kärjet mitattavaan piiriin.

2. Jos mitattu arvo on <10 Ω, laite antaa selkeän äänimerkin.

3. Jos mitattu arvo on >31 Ω, laite ei anna äänimerkkiä.

4. Jos mitattu arvo on 10-31 Ω, laite antaa epä- tasaisen äänimerkin.

5. Lue mitta-arvo. Tallenna mitattu arvo painamalla [HOLD/★]

6. Irrota testausjohtimet.

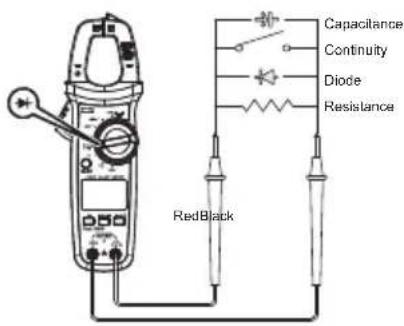

Dioditestaus

Ennen kuin teet mittauspiirin dioditestin, sinun on ensin katkaistava virta.

1. Aseta toiminnon-valitsin kohtaan

2. Liitä musta testausjohdin miinusliitäntään COM ja punainen testausjohdin plusliitäntään.

1. Kytke testausjohdinten kärjet mitattavaan piiriin.
2. Lue mitta-arvo. Tallenna mitattu arvo painamalla [HOLD/求]
3. Irrota testausjohtimet.

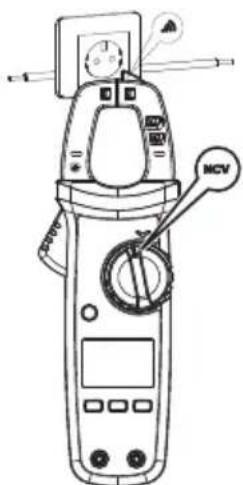

Kosketukseton jännitemittaus

Huom.! Valitse kahdesta mittaustasosta: EFHI ja EFLo. Pihtiampeerimittari asetetaan automaattisesti EFHI-asentoon.

1. Aseta toiminnonvalitsin kohtaan NCV
2. Valitse EFHI, kun mittaus-kohde on noin 220 V AC 50/60 Hz.
3. Valitse EFLo, kun mittaus-kohde on noin 110 V AC 50/60 Hz.
4. Aseta kosketukseton jän-nitemittari mittausobjektin, kuten seinäpistorasian,, läheisyyteen.

1. Lue mitta-arvo. Näytössä näkyy mitattu jännite (—), äänimerkki ja punainen lamppu. Mitä korkeampi jännite, sitä useampia (----), korkeampi äänimerkki ja punainen lamppu. Tallenna mitattu arvo painamalla [HOLD/

2. Irrota jännitemittari

Huolto ja kunnossapito

Vältä sähköiskuja ja mittarin vaurioituminen varmistamalla, ettei koteloon pääse vettä.

• Puhdista pihtiampeerimittari pehmeällä liinalla ja miedolla pesuaineella.
• Laitteen saa korjata ainoastaan valtuutettu huoltoliike.

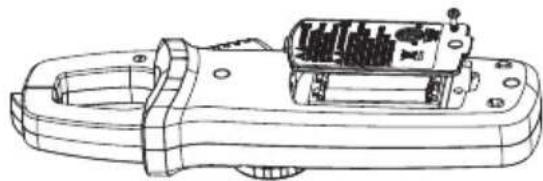

Pariston vaihtaminen

Irrota testikaapelit testikohteesta ja pihtiampeerimittarista ja varmista, että pihtien sisällä ei ole johtimia, ennen kuin vaihdat pariston. Vaihda paristo, kun paristosymboli filmstyy näytölle.

1. Sulje pihtiampeerimittari ja irrota kaapelit.
2. Avaa paristokotelon kannen ruuvi.
3. Irrota paristolokeron kansi.
4. Irrota vanhat paristot.
5. Aseta uudet paristot (AAA, RL03paristolokeron merkintöjen mukaisesti.
6. Asenna paristolokeron kansi ja kiristä ruuvi.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuo- tetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshait- tojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kier-rätetään vastuullisella tavalla.

Tekniset tiedot

Taajuusalue 45–400 Hz

Näyttö LCD-näyttö, suurin arvo 4099

Napaisuusilmaisin: Näytöllä näkyy Auto

Liian suuren arvon

ilmaisin Näytöllä lukee "OL" tai "-OL".

Paristovaroitus näkyy näytössä

Paristo AAA/RL03 x 2

Näyttövirhe Jos johdinta ei aseteta pihtien

keskelle, se voi johtaa ± 1%:n

mittausvirheisiin

Pihtien aukko ∅ 28 mm

Automaattinen

sammutus 15 minuutin jälkeen

Mittausluokka CAT II 600 V ja CAT III 300 V

Standardit EN61010-1, 61010-2-

032/033 ja EN61326-1

Käyttölämpötila/

ilmankosteus 0–30 °C (≤ 80 % RH), 30–40

^ C ( ≤ 75 % RH),

40–50 °C (≤ 45% RH)

Säilytyslämpötila -20...+60 °C (≤ 80 % RH)

Mitat 215 x 63.5 x 36 mm

Paino Noin 235 grammaa

Zangenamperemeter
