KÄYTTÖOHJE DCM586 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 113

Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedoissa

Akut ja laturit myydään erikseen

		DCM586
Jännite V	DC	36
Tyyppi 1
SPM 3700
Paino (ilman akkupakkausta) kg 6,1

Ääni- ja tärinäarvot (triaksiaalinen vektorisumma) standardin EN60745-1 mukaisesti:

L_PA	(äänenpainetaso)	dB(A)	84,5
L_WA	(äänitehotaso)	dB(A)	95,5
K	(määritetyn äänitason epävarmuus)	dB(A)	1,5
Tärinäpäästöarvo a_h =		m/s2	3,1
Vaihtelu K =		m/s2	1,5

Tässä käyttöohjeessa ilmoitettu tärinäarvo on mitattu EN60745 -standardin mukaisesti. Sitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

ITUS: Ilmoitettu tärinä esiintyy käytettäessä

työkalua sen varsinaiseen käyttötarkoitukseen. Jos työkalua käytetään erilaiseen tarkoitukseen, jos siihen on kiinnitetty erilaisia lisävarusteita tai jos sitä on hoidettu huonosti, tärinä voi lisääntyä. Tämä voi vaikuttaa merkittävästi altistumiseen työkalua käytettäessä. Tärinä vähentyy, kun työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää tärinää merkittävästi työkalua käytettäessä.

Työkalun käyttäjän altistumista tärinälle voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä ja kiinnittämällä huomiota työn jaksottamiseen.

Akku		DCB496	DCB497
Akun tyyppi		Li-Ion	Li-Ion
Jännite	V_DC	36	36
Kapasiteetti	A_h	6,0	7,5
Paino	kg	1,88	1,92

Latauslaite DCB413
Verkkojännite V	AC	220-240
Akun tyyppi 36 Li-lon
Akkujen keskimääräinen latausaika	min 120 (6 Ah)	150 (7,5 Ah)
Paino kg 0,82

EU-yhdenmukaisuusilmoitus

Konedirektiivi

Pensasaitatrimmeri

DCM586

DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 2006/42/EU, EN60745-1:2009+A11:2010, EN ISO 10517:2009 + A1:2013. 2000/14/EY, liite V DEKRA Certification B.V. Meander 1051 / P.O. box 5185 6525 MJ ARNHEM / 6802 ED

ARNHEM, Alankomaat

L_PA (mitattu äänenpaine) 84,5 dB(A)

epävarmuus (K) = 3 dB (A)

L_WA (taattu ääniteho) 97 dB(A)

Nämä tuotteet täyttävät direktiivin 2014/30/EY ja 2011/65/EY vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla.

Allekirjoittaja vastaa Teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta.

Mr. Georg

Markus Rompel

Tekninen päällikkö

DEWALT, Richard-Klinger-Strasse 11,

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VARRA: Ilmaisee, että on olemassa hengen- tai van henkilövahingon vaara.

VAROITUS: Ilmoittaa, että on olemassa hengen- tai valkan vaaran mahdollisuus.

HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Einkilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Sököiskun vaara.

Tuvalon vaara.

Sähkötyökalun yleiset turvallisuusvaroitukset

VAROITUS: Lue kaikki turvallisuusvaroitukset ja ohejeet. Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

1) Työskentelyalueen Turvallisuus

a) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.
b) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.
c) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2) Sähköturvallisuus

a) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokceeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.
b) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu.
c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.
d) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.

e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaaraa.

3) Henkilösujoaus

a) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon.
b) Käytä henkilösujoausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.
c) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa.
d) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaa henkilövahingon.
e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.
f) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
g) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.

4) Sähkötyökaluista Huolehtiminen

a) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen.
b) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.
c) Katkaise sähkötyökalusta virta ja irrota sen pistoke pistorasiasta tai irrota akku siitä ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa.
d) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden

käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.

e) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia.
f) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.
g) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.

5) Akkukäyttöisten Työkalujen Käyttäminen ja Niistä Huolehtiminen

a) Käytä ainoastaan valmistajan suosittelemaa latauslaitetta. Tietyntyppiselle akulle soveltuva latauslaite voi aiheuttaa tulipalon vaaran käytettynä yhdessä toisen akun kanssa.
b) Käytä sähkötyökalussa vain siihen tarkoitettuja akkuja. Muiden akkujen käyttäminen voi aiheuttaa tulipalon tai onnettomuuden vaaran.
c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden läheltä, kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten esineiden läheltä. Ne voivat oikosulkea akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon.
d) Oikosulku voi aiheuttaa nesteen vuotamisen akusta. Vältä koskemasta tähän nesteeseen. Jos nestettä pääsee vahingossa iholle, huuhtele vedellä. Jos tätä nestettä pääsee silmään, ota yhteys lääkäriin. Akkuneste voi ärsyttää tai aiheuttaa palovamman.

6) Huolto

a) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalun turvallisuuden.

Pensasaitatrimmerien lisäturvallisuusohjeet

VAROITUS: Leikkausosat pyörivät edelleen moottorin sennuttamisen jälkeen.

• Pidä kaikki kehonosat poissa terästä. Älä poista leikattua materiaalia tai pidä leikattavasta materiaalista terien ollessa liikkeessä. Terien liike jatkuu senkin jälkeen, kun virta on kytketty pois päältä. Hetken tarkkaamattomuus pensasleikkuria käytettäessä saattaa johtaa vakavaan loukkaantumiseen.
• Pensasleikkuria tulee kantaa sen kahvasta kiinni pitäen ja terän ollessa pysähdyksissä. Varo virtakytkimen käyttöä kantamisen aikana. Pensasleikkurin oikeaoppinen

kantotapa vähentää laitteen tahattoman käynnistymisen vaaraa ja täten terien aiheuttamaa henkilövahinkovaaraa.

• Asenna teräsuojus aina pensasleikkurin kuljettamisen ja säilytyksen ajaksi. Pensasleikkurin oikeaoppinen käsittely vähentää terien aiheuttamaa henkilövahinkovaaraa.
• Varmista kiinni juuttuneen materiaalin poistamisen ja laitteen huoltamisen yhteydessä, että kaikki virtakytkimet on kytketty pois päältä ja että akku on poistettu tai irrotettu. Jos pensasleikkuri käynnistyy yllättäen kiinni juuttuneen materiaalin poistamisen tai huollon aikana, seurauksena voi olla vakava henkilövahinko.
• Pidä pensasleikkuria vain sen eristetyistä tarttumapinnoista, koska terä saattaa osua piilossa oleviin johtoihin. Terän kosketus jännitteiseen johtimeen voi tehdä myös pensasleikkurin paljaista metalliosista jännitteisiä ja aiheuttaa sähköiskun käyttäjälle.
• Pidä kaikki virtajohdot ja kaapelit poissa leikkuualueelta. Virtajohtoja tai kaapeleita voi olla piilossa pensaikossa ja voit leukata niitä vahingossa.
• Älä käytä pensasleikkuria epäsuotuisissa sääolosuhteissa, varsinkin silloin, kun on olemassa salamoinnin vaara. Täten salamaniskun vaara on pienempi.
• Voit vähentää sähköiskun vaaraa välttämällä pidennetyn pensasleikkurin käyttöä sähköjohtojen lähellä. Jos leikkuri osuu tai sitä käytetään sähköjohtojen lähellä, seurauksena voi olla vakava henkilövahinko tai kuolemanvaarallinen sähköisku.
• Käytä pidennettyä pensasleikkuria aina kahdella kädellä. Pidä pidennettyä pensasleikkuria molemmilla käsillä hallinnanmenetyksen välttämiseksi.
• Käytä aina suojakypärää käyttäessä pidennettyä pensasleikkuria pään yläpuolella. Putoavat jäämät voivat johtaa vakavaan henkilövahinkoon.
• Tarkista pensas vieraiden esineiden varalta (esim. aidat).
• Pensasleikkuri on tarkoitettu käytettäväksi maan tasolla, sitä ei saa käyttää tikapuilla tai muilla sopimattomilla telineillä. Käyttäjän tulee varmistaa ennen pensasleikkurin käyttöä, että mahdollisten liikkuvien osien (esim. pidennetty akseli ja ohjauskappale) lukitusosat ovat lukitussa asennossa.
• Tarkoitettu käyttö on kuvattu tässä käyttöohjeessa. Laitteen tai lisävarusteen käyttö tai toiminnon suoritus muuhun kuin tässä käyttöohjeessa suositeltuun käyttöön tai toimintoon voi tämän työkalun kanssa aiheuttaa henkilövahingon ja/tai omaisuusvahingon vaaran.
• Työkalua ei saa kuljettaa pitäen käsiä etukahvassa, virtakytkimessä tai liipaisimessa ellei akkua ole irrotettu.
• Jos et ole käyttänyt pensasaitatrimmeriä aikaisemmin, lue nämä ohjeet ja pyydä käytännön ohjeita kokeneelta käyttäjältä.
• Älä koskaan kosketa teriin työkalun ollessa käynnissä.
• Älä koskaan yritä pysäyttää teriä voimalla.

• Älä aseta työkalua alas ennen kuin terät ovat pysähtyneet kokonaan.

• Tarkista terät säännöllisesti vaurioiden ja kulumisen varalta. Älä käytä työkalua, jos terät ovat vaurioituneet.

• Vältä osumista koviin kohteisiin (esim. metallivaijerit, kiskot) leikkaamisen aikana. Jos terä osuu vahingossa koviin kohteisiin, sammuta työkalu välittömästi ja tarkista mahdolliset vauriot.
• Jos työkalu tärisee poikkeavasti, sammuta se välittömästi, irrota akku ja tarkista mahdolliset vauriot.
• Jos työkalu pysähtyy, sammuta se välittömästi. Poista akku ennen esteiden irrottamista.
• Aseta laitteen mukana toimitettu teräsuojus teriin käytön jälkeen. Varmista, että terä on suojattu työkalun säilytyksen aikana.
• Varmista aina, että kaikki suojat on asennettu ennen työkalun käyttöä. Älä koskaan yritä käyttää työkalua, josta puuttuu osia tai johon on tehty muutoksia ilman lupaa.
• Älä koskaan anna lasten käyttää työkalua.
• Varo putoavia jäämiä pensaan korkeimpia sivuja leikatessa.
• Pitele työkalua aina kummallakin kädellä vastaavista kahvoista.

Jäännösriskit

Lisäjäännösriskejä saattaa esiintyä työkalua käytettäessä eikä näitä ole välttämättä mainittu turvallisuusvaroituksissa. Riskit voivat aiheutua mm. väärinkäytöstä tai liian pitkästä käytöstä. Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä jäännösriskejä ei voida välttää. Näitä ovat:

• Työkalun pyörivien/liikkuvien osien koskettamisesta aiheutuvat vammat.
• Osien, terien tai lisälaitteiden vaihdosta aiheutuvat vammat.
• Työkalun liian pitkästä käytöstä aiheutuvat vammat. Kun käytät työkalua pitkiä aikoja kerrallaan, muista pitää taukoja säännöllisesti.
  • Kuulon heikkeneminen.
• Työkalusi aiheuttaman pölyn aiheuttamat terveysvaarat (esim. puupöly, erityisesti tammi, pyökki ja MDF).

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa laitteen tyyppikilpeen merkittyä jännitettä. Tarkista myös, että latauslaitteen jännite vastaa sähköverkon jännitettä.

Tämä DEWALT-latauslaite on kaksoiseristetty EN60335-säädösten mukaisesti, joten maadoitusjohtoa ei tarvita.

Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia DEWALTin huolto-organisaation kautta.

Jatkojohdon käyttäminen

Jatkojohtoa saa käyttää vain, jos se on ehdottoman välttämätöntä. Käytä latauslaitteen vaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on Teknisissä tiedoissa. Johdinten pienin koko on 1 mm² ja suurin pituus 30 m. Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

SÄILYTÄ NÄMÄ OHJEET

Latauslaitteet

DEWALT-laturit eivät vaadi säätöä ja niiden käyttö on suunniteltu mahdollisimman helpoksi.

Tärkeitä turvallisuusohjeita latauslaitetta käytettäessä

SÄILYTÄ NÄMÄ OHJEET: Tämä ohjekirja sisältää tärkeitä turvallisuus- ja käyttöohjeita yhteensopiviin akkulatureihin (katso Tekniset tiedot).

- Lue kaikki laturin, akkuyksikön ja akkuyksikköä käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturin käyttöä.

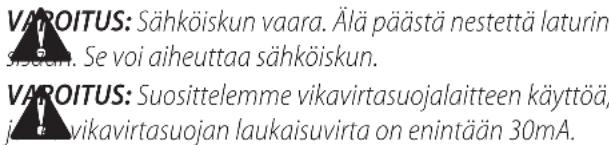

VAROITUS: Sähköiskun vaara. Älä päästä nestettä laturin süden. Se voi aiheuttaa sähköiskun. VAROITUS: Suosittelemme vikavirtasuojalaitteen käyttöä, järivikavirtasuojan laukaisuvirta on enintään 30mA.

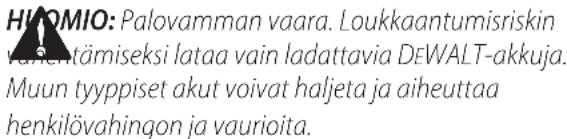

HIOMIO: Palovamman vaara. Loukkaantumisriskin valentämiseksi lataa vain ladattavia DEWALT-akkuja. Muun tyyppiset akut voivat haljeta ja aiheuttaa henkilövahingon ja vaurioita.

HIOMIO: Lapsia tulee valvoa ja varmistaa, että he eivät lekäitteella.

HUOMAUTUS: Joissakin olosuhteissa vieras materiaali voi aiheuttaa oikosulkuja laturin sisällä oleviin suojaamattomiin latauskontakteihin laturin ollessa kytkettynä sähköverkkoon. Vieraat johtavat aineet, kuten teräsvilla, alumiinifolio tai metallihiukkaskertymät, niihin kuitenkaan rajoittumatta, on pidettävä poissa laturin aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi tehonsyötöstä ennen kuin yrität puhdistaa sitä.

• ÄLÄ YRITÄ ladata akkuyksikköä millään muulla laturilla kuin tässä käyttöohjeessa mainituilla. Laturi ja akkuyksikkö on suunniteltu erityisesti toimimaan yhdessä.
• Näitä latureita ei ole tarkoitettu käytettäväksi mihinkään muuhun tarkoitukseen kuin ladattavien DEWALT-akkujen lataamiseen. Muu voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Älä jätä laturia sateeseen tai lumeen.
• Vedä pistokkeesta äläkä johdosta, kun irrotat laturia verkkovirrasta. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisen riskiä.
• Varmista, että johto sijaitsee niin, että sen päälle ei astuta, siihen ei kompastu tai että siihen ei muuten kohdistu vaurioita tai rasitusta.
• Älä käytä jatkojohtoa ellei se ole ehdottoman välttämätöntä. Jatkojohdon virheellinen käyttö voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Älä laita mitään esineitä laturin päälle tai laita laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa liiallisen sisäisen lämmön. Sijoita laturi pois lämpölähteiden läheltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojen kautta.

• Älä käytä laturia, jos johto tai pistoke on vahingoittunut – vaihdata ne välittömästi.

• Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuun huoltoon.

• Älä pura laturia. Vie se valtuutettuun huoltoon, jossa se huolletaan tai korjataan. Virheellinen kokoaminen voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa se välittömästi.
• Irrota laturi pistorasiasta ennen kuin yrität puhdistaa sitä. Tämä vähentää sähköiskun vaaraa. Akkuyksikön poistaminen ei vähennä riskiä.
• ÄLÄ KOSKAANyritä yhdistää kahta laturia yhteen.
• Laturi on suunniteltu toimimaan tavallisella 230 V:n kotitalouden sähkövirralla. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koske autolaturia.

Akun lataaminen (Kuva [Fig.] B)

1. Yhdistä laturi sopivaan pistorasiaan ennen kuin laitat akun paikoilleen.
2. Aseta akku 6 laturiin ja varmista, että akku on hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu toistuvasti ilmoittaen, että latausprosessi on alkanut.
3. Kun lataus on valmis, punainen valo jää palamaan jatkuvasti. Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin. Poista akku laturista painamalla akun vapautuspainiketta 7.

HUOMAA: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistä käyttöä.

Laturin toiminta

Katso akun lataustaso alla olevista merkkivaloista.

Akku latauksessa	— — — —
Akku ladattu	—
Akun kuuma-/kylmäviive	— • — • — •
Ongelma akussa tai laturissa	• • • • • • • • •

Laturi on tarkoitettu tunnistamaan joitakin käytön aikana aiheutuvia ongelmia. Nopeasti vilkkuva punainen merkkivalo osoittaa ongelmista. Tässä tapauksessa akku on irrotettava ja asetettava uudelleen laturiin. Jos ongelma toistuu, kokeile toista akkua selvittääksesi, toimiiko laturi virheettömästi. Jos uusi akku lataa virheettömästi, alkuperäinen akku on viallinen ja se tulee palauttaa huoltoliikkeeseen tai muuhun keräyspisteeseen kierrätystä varten. Jos sama ongelma esiintyy uudessa akussa, laturi ja akku on annettava valtuutetun huoltoliikkeen testattavaksi.

Yhteensopiva(t) laturi(t) ei(eivät) lataa viallista akkua. Jos akku on viallinen, merkkivalo ei syty tai laturi ilmoittaa viallisesta akusta tai sen merkkivalo vilkkuu.

HUOMAA: Tämä voi tarkoittaa myös laturivikaa.

Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuun huoltopalveluun.

Akun kuuma-/kylmäviive

Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/kylmäviiveen, jolloin lataus käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirtyy tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisen käyttöiän. Kylmä akku latautuu hitaammin kuin lämmin akku.

Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akku lämpenisi.

Elektroninen suojausjärjestelmä

XR Li-lon -laitteissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suurelta purkautumiselta.

Työkalu sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaan latautunut.

Laturin puhdistusohjeet

VAROITUS: Sähköiskuvaara. Irrota laturi Apostorasiasta ennen puhdistusta. Lika ja rasva voidaan poistaa laturin ulkopuolelta kankaalla tai pehmeällä, ei-metallisella harjalla. Älä käytä vettä tai puhdistusaineita. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen.

Akkuyksikkö

Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä

Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite.

Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettuja ohjeita.

LUE KAIKKI OHJEET

• Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn tai kaasun.
• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisen vaurion.

• Lataa akkuyksiköt vain DEWALT-latureilla.
- ÄLÄ roiskuta vettä tai upota veteen tai muihin nesteisiin.
- Älä säilytä tai käytä työkalua ja akkuyksikköä paikassa, jossa lämpötila voi saavuttaa tai ylittää 40 °C (kuten kesällä ulkokatoksissa tai metallirakennuksissa).
- Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium-ioniakkuja poltettaessa syntyy myrkyllisiä kaasuja ja aineita.
- Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon,

ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojen seosta.

- Avatun akkukennon sisältö voi ärsyttää hengitysteitä.

Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteys lääkäriin.

VAROITUS: Palovamman vaara. Akkuneste voi syttyä aktistaessaan kipinälle tai liekille.

VAROITUS: Älä koskaan yritä avata akkuyksikköä nään syystä. Jos akkuyksikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturiin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut millään tavalla (esim. lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi aiheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierrätystä varten.

VAROITUS: Tulipalovaara. Älä varastoi tai kamma akkuja niin, että metalliesineet pääsevät kosketuksiin akun napoihin. Laturia ei saa esimerkiksi asettaa liinojen päälle, taskuihin, työkalukoteloihin, tuotepakkauksiin, laatikkoihin, jne., joissa on irtonaisia nauloja, ruuveja, avaimia, jne.

HUOMIO: Kun työkalua ei ole käytössä, laita se suneen vakaalle alustalle, jossa se ei aiheuta kompastumisen tai putoamisen vaaraa. Jotkut työkalut, joissa on suuret akkuyksiköt, seisovat pystyssä akkuyksikön varassa, mutta ne kaatuvat helpommin.

Kuljetus

VAROITUS: Tulipalovaara. Akkujen kuljetus voi jukutulipaloon, jos akkunavat pääsevät vahingossa kosketuksiin johtaviin materiaaleihin. Akkuja kuljettaessa tulee varmistaa, että akkujen navat on suojattu ja eristetty hyvin materiaaleista, jotka voivat päästä niihin kosketuksiin ja aiheuttaa oikosulun.

DEWALT-akut täyttävät kaikkien soveltuvien teollisuudenalaa koskevien ja lakisääteisten kuljetusmääräyksien vaatimukset, niihin kuuluvat muun muassa YK:n vaarallisen tavaran kuljetussuositukset, kansainvälisen ilmakuljetusliiton (IATA) vaarallisen tavaran määräykset, vaarallisten aineiden kansainvälisen merikuljetussäännöstön (IMDG) määräykset sekä eurooppalainen sopimus vaarallisten tavaroiden kansainvälisistä tiekuljetuksista (ADR). Litiumionikennot ja -akut on testattu YK:n vaarallisen tavaran suosituksien osion 38,3 mukaisesti koskien testausohjeita ja testikriteerejä.

Useimmissa tapauksissa DEWALT-akkujen kuljetukset eivät kuulu luokan 9 vaarallisten materiaalien määräyksien piiriin. Yleisesti ottaen luokan 9 määräykset soveltuvat vain toimituksiin, jotka sisältävät energialuokaltaan yli 100 wattitunnin (Wh) litiumioniakun. Wattitunnit on merkitty kaikkiin litiumioniakkuihin. Määräyksien monimutkaisuuden vuoksi DEWALT ei suosittele yksistään litiumioniakkujen kuljetusta ilmateitse niiden wattitunneista riippumatta. Akkuja sisältävät työkalupakkaukset (yhdistelmäpakkaukset) voidaan kuljettaa ilmateitse määräyksien soveltamisalan ulkopuolella, jos akkuun merkityt wattitunnit ovat korkeintaan 100 Wh.

Oli kyseessä odotettu tai täysin säännöstelty kuljetus, kuljettajien vastuulla on ottaa selvää viimeisimmistä pakkausta, merkkiä/merkintää sekä dokumentaatiota koskevista määräyksistä. Tämän ohjekirjan osion tiedot on annettu hyvässä uskossa ja niiden uskotaan olevan tarkkoja asiakirjan luontihetkellä. Mitään takuita, välillisiä tai suoria, ei kuitenkaan anneta. Ostajan vastuulla on taata, että toiminta on soveltuvien määräyksien mukaista.

Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa paikassa poissa suorasta auringonpaisteesta sekä liallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei ole käytössä.
2. Pitkän säilytyksen aikana täyteen ladattu akku on suositeltavaa säilyttää viileässä ja kuivassa paikassa irti laturista.

HUOMaa: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennen käyttöä.

Latauslaitteen ja akun tarrat

Näissä ohjeissa kuvattujen kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit:

Lue käyttöohjeet ennen käyttämistä.

Latausajan tiedot ovat Teknisissä tiedoissa.

Älä työnnä sähköä johtavia esineitä laitteen sisään.

Älä lataa vaurioitunutta akkua.

Älä altista vedelle.

Vaihdata vialliset akut heti.

Lataa vain lämpötilassa 4–40 °C.

Käytettäväksi vain ulkona.

Toimita akku kierrätykseen ympäristöystävällisellä tavalla.

Lataa DEWALT-akut ainoastaan yhteensopivilla DEWALT-latureilla. Jos muita kuin yhteensopivia DEWALT-akkuja ladataan DEWALT-laturilla, akut voivat räjähtää tai aiheuttaa muita vaaratilanteita.

Älä hävitä akkuyksikköä polttamalla.

Akun Tyyppi

DCM586 toimii 36 voltin akulla.

Näitä akkuja voidaan käyttää: DCB496, DCB497. Katso lisätietoja kohdasta Tekniset tiedot.

Pakkauksen Sisältö

Pakkauksen sisältö:

1 Pensasaitatrimmeri
1 Olkahihna
1 Käyttöohje

HUOMaa: Akut ja laturit myydään erikseen

• Tarkista, onko työkalussa, osissa tai tarvikkeissa kuljetusvaurioita.
• Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

Käytä kuulosuojaimia.

Käytä suojalaseja.

Käytä suojakypärää.

Käytä luisumattomia turvajalkineita.

Varo putoavia esineitä.

Älä altista työkalua sateelle tai runsaalle kosteudelle äläkä jätä sitä ulos vesisateeseen.

Sammuta työkalu. Ennen kun huollat työkalua, poista sen akku.

Pidä sivustakatsojat loitolla.

Pidä kädet poissa terän ulottuvilta.

Tappavan sähköiskun vaara. Pysy vähintään 10 metrin päässä yli kulkevista jännitejohdoista.

Direktiivin 2000/14/EY mukainen äänenvoimakkuus.

Päivämääräkoodin Sijainti (Kuva W)

Päivämääräkoodi 31 on merkitty koteloon. Se sisältää myös valmistusvuoden.

Esimerkki:

2017 XX XX

Valmistusvuosi

Kuvaus (Kuva A)

VAROITUS: Älä tee työkaluun tai sen osiin mitään nöksia. Tällöin voi aiheutua omaisuustai henkilövahinkoja.

1 Virtakytkin
2 Lukituksen vapautusvipu
3 Kahva
4 Apukahva
5 Moottorikotelo
6 Akku
7 Akun vapautuspainike
8 Leikkurin pidennysvarsi
9 Varren pidennyksen säätövipu
10 Hihnan kiinnitin
11 Leikkuuterä
12 Kääntyvä trimmauspää
13 Trimmauspään vapautuspainike
14 Trimmauspään kahva

Käyttötarkoitus

Pensasleikkuri DEWALT, DCM586 on suunniteltu ammattimaiseen maisemasuunnitteluun.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

Tämä varrellinen pensasleikkuri on ammattimainen sähkötyökalu.

ÄLÄ anna lasten koskea tähän työkaluun. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

- Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

KOKOAMINEN JA SÄÄDÖT

VAROITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

VAROITUS: Käytä ainoastaan DEWALT-akkupakkauksia ja Futureita.

Akun Asentaminen ja Poistaminen Työkalusta (Kuva C–E)

HUOMAA: Parhaiden tuloksien saavuttamiseksi on varmistettava, että akku 6 on ladattu täyteen.

VAROITUS: Varmista ennen akun irrottamista tai asentamista, ettei vapautusvipu ole kytkettynä liipaisimen käytön estämiseksi.

Akun asentaminen

Asenna akku 6 akkukoteloon kuvan C mukaisesti, kunnes se on hyvin paikoillaan ja kuulet napsahduksen.

Varmista, että akku on kokonaan paikoillaan ja lukittu paikoilleen.

Akun poistaminen

1. Paina vapautuspainiketta 7 ja vedä akku voimakkaasti ulos akkukotelosta.
2. Laita akku laturiin, kuten käyttöohjeen laturiosassa kuvataan.

Tasomittarilla Varustetut Akut (Kuva E)

Joissakin DEWALT-akuissa on tasomittari, jossa on kolme vihreää LED-merkkivaloa. Merkkivalot osoittavat akun jäljelle jäävän virtatason.

Kytke tasomittari päälle painamalla ja pitämällä tasomittarin painiketta alhaalla. Jokin kolme vihreän LED-merkkivalon valoyhdistelmä syttyy osoittaen jäljelle jäävän virtatason. Kun akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja akku on ladattava.

HUOMAA: Tasomittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita työkalun toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytön mukaan.

Olkahihnan kiinnittäminen ja säätäminen (Kuva F)

Varrellisessa pensasleikkurissa on säädettävä olkahihna.

1. Kiinnitä olkahihnan lukitsin 15 laitteessa olevaan hihnan kiinnittimeen 10 virtakytkimen eteen kuvan mukaisesti. Säädä hihna niin, että se menee sopivasti olkapääsi yli.

Trimmauspään kääntäminen (Kuvat G, H, K)

Trimmauspäätä voidaan säätää 105 astetta ja se voidaan lukita 8 eri asentoon kyseisellä säätövälillä. Vältä teriin koskettamista puristuksiin jäämisen välttämiseksi. Käytä suojakäsineitä ja pitele laitetta kuvan K mukaisesti.

VAROITUS: Varmista ennen akun kiinnittämistä la atta seen, että trimmauspää on lukittu paikoilleen.

Trimmauspään kääntäminen

1. Tartu yhdellä kädellä hyvin varren kahvaan, paina vapautuspainiketta 13 toisella kädellä ja purista trimmauspään kahvaa 14 trimmauspään ohjaamiseksi kuvan G mukaisesti.
2. Lukitse trimmauspää yhteen kahdeksasta käyttöasennosta kuvan H mukaisesti. Voit lukita trimmauspään paikoilleen vapauttamalla otteen trimmauspään kahvasta 14. Varmista, että trimmauspää on lukittu paikoilleen pyrkimällä

siirtämään moottorikoteloa. Jos se ei ole lukittunut, kierrä se lähimpään lukitusasentoon.

Varren pituuden säätäminen (Kuvat I, J)

VAROITUS: Varmista aina, että varren pidennyksen senövipu on lukittu kokonaan ja että varren pidennys ei liiku ennen työkalun käyttöä ja kuljetusta. Jos varren pidennyksen säätövipu ei ole lukittunut, leikkurin pää voi liikkua yllättäen aiheuttaen vaaratilanteita. Tarkista pidennyksen säätövipu säännöllisesti varmistaaksesi, että se on lukittunut kokonaan.

VAROITUS: Pidennettävän varren pituus on rajallinen. Lepeta työntäminen/vetäminen heti kun tunnet vastusta. Säädä varsi ainoastaan vaadittuun pituuteen leikattavan pensaan mukaan. Älä yritä käyttää leikkuria pituudella, joka ei salli hyvänjalansijan ja tasapainon säilyttämistä.

1. Avaa pidennetyn varren säätövipu 9 kuvan l mukaisesti.
2. Pidä yhtä kättä tiukasti varren apukahvassa 4, liu'uta varren pidennys 8 ulos toisella kädellä kuvan J mukaisesti. Varren pidennys tulee tällöin näkyviin.

HUOMAA: Työkalua voidaan käyttää millä tahansa varren pidennyksen pituudella

1. Kun haluttu pidennyspituus on saavutettu, lukitse varren pidennyksen säätövipu 9 varren pidennyksen lukitsemiseksi paikoilleen. Varmista, että varren pidennys ei liiku.

TOIMINTA

Käyttöohjeet

VÄROITUS: Noudata aina turvaohjeita ja määräyksiä. VÄROITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Käsien oikea asento (Kuva A, K)

VAROITUS: Voit vähentää vakavan henkilövahingon vänta pitämällä kädet AINA oikeassa asennossa.

VAROITUS: Voit vähentää vakavan henkilövahingon pitelemällä työkalua AINA tiukassa otteessa.

Käsien oikea asento tarkoittaa toisen käden pitämistä pääkahvassa 3 ja toisen käden pitämistä apukahvassa 4.

Varrellisen pensasleikkurin kytkeminen päälle ja pois päältä (Kuva A)

Varmista, että trimmauspää on lukittu yhteen kahdeksasta käyttöasennosta. Katso osio Trimmauspään kääntäminen. Käynnistä laite painamalla lukituksen vapautusvipua 2 ja sitten virtakytkintä 1.

Kytke laite pois päältä vapauttamalla virtakytkin ja lukituksen vapautusvipu.

VAROITUS: Älä koskaan yritä lukita värknytkintä käyttöasentoon.

HUOMAA: Laite ei käynnisty, kun trimmauspää on lukittu säilytysasentoon.

Ennen varrellisen pensasleikkurin käyttöä

VAROITUS: Laitetta ei ole tarkoitettu suojaamaan sähköiskulta sen osuessa yläpuolella oleviin sähkölinjoihin. Katso turvaetäisyydet yläpuolella oleviin sähkölinjoihin paikallisista määräyksistä ja varmista turvallinen käyttöasento ennen pidennetyn pensasleikkurin käyttöä.

• Turvallisuuden varmistamiseksi lue kaikki ohjeet ja varmista, että ymmärrät ne ennen varrellisen pensasleikkurin käyttämistä. Noudata kaikkia turvallisuusohjeita. Jos kaikkia alla annettuja turvallisuusohjeita ei noudateta, seurauksena voi olla vakava henkilövahinko.
• Kiinnitä huomiota suorittamiisi toimenpiteisiin. Käytä tervettä järkeä. Älä käytä varrellista pensasleikkuria, kun olet väsynyt.
• Varrellista pensasleikkuria saavat käyttää vain laitteen käyttöön hyvin perehtyneet aikuiset. Älä koskaan anna lasten käyttää laitetta.
• Laitetta ei saa käyttää muuhun kuin sen suunniteltuun käyttötarkoitukseen.
• Älä anna lasten tai käyttöön perehtymättömien henkilöiden käyttää tätä laitetta.
• Käytä aina hyväksyttyä suojakypärää, kun käytät varrellista pensasleikkuria pään yläpuolella. Putoavat jäämät voivat johtaa vakavaan henkilövahinkoon.

• Käytä seuraavia suojavarusteita varrellista pensasleikkuria käyttäessä:

• suojakypärä

• kestävät suojakäsineet
• tukevat jalkineet
• suojalasit tai kasvosuoja

• suojanaamari tai hengityssuoja (pölyisillä alueilla työskennellessä)

• Älä käytä löysää vaatetusta tai koruja, jotka voivat juuttua pensasleikkurin liikkuviin teriin tai osiin.

• Sido pitkät hiukset olkapään yläpuolelle niin, etteivät ne voi juuttua liikkuviin osiin.

Varrellisen pensasleikkurin käytön aikana

• Pysy valppaana. Käytä maalaisjärkeä laitetta käytettäessä.
• Pidä työalue puhtaana. Loukkaantumisia tapahtuu herkemmin epäsiisteillä alueilla.
• Varmista, että lapset, eläimet ja sivulliset pysyvät turvallisen etäisyyden päässä laitteesta. Työalueella saa olla ainoastaan käyttäjä.
• Tartu laitteeseen hyvin pitäen yhtä kättä liipaisimen kahvassa ja toista kättä varren kahvassa.
• Pidä sormet kaukana liipaisimesta, kunnes laite on valmis käytettäväksi.
• Varmista ennen laitteen käynnistämistä, etteivät terät kosketa mihinkään.
• Pidä kaikki kehonosat kaukana teristä varrellista pensasleikkuria käyttäessä.

- Kuljeta laite paikasta toiseen

• akun ollessa irrotettuna
• ja pitäen vartta tasapainopisteessä

• teräsuojus paikoillaan.

• Ei saa käyttää heikossa valaistuksessa.

• Pidä säännöllisiä taukoja ja vaihda työskentelyasentoa käytön aikana väsymisen vähentämiseksi.
• Varmista aina tukeva jalansija ja hyvä tasapaino. Älä kurkottele. Kurkottelu voi johtaa tasapainon menetykseen tai osumiseen teräviin pintoihin.
• Älä käytä laitteessa missään tapauksessa mitään lisäosaa tai lisävarustetta, jota ei ole toimitettu tuotteen mukana tai jota ei ole määritetty tässä ohjekirjassa tämän tuotteen käyttöön soveltuvaksi.

Älä käytä varrellista pensasleikkuria

• alkoholin, lääkkeiden tai huumausaineiden vaikutuksen alaisena
  • vesisateessa tai kosteissa olosuhteissa
• erittäin syttyvien nesteiden tai kaasujen lähellä
• jos laite on vaurioitunut, säädetty virheellisesti tai koottu puutteellisesti tai löysästi

• virtakytkin ei kytkeydy päälle ja pois päältä. Terien tulee pysähtyä, kun virtakytkin vapautetaan. Anna valtuutetun huollon vaihtaa vialliset kytkimet.

• kiireessä
  • puussa tai tikapuilla ollessa

• nostetuilla puomeilla, kauhoilla tai alustoilla ollessa
• kovassa tuulessa tai myrskyisessä säässä

Trimmausohjeet (Kuvat A, K–P)

RA: PIDÄ KÄDET POISSA TERÄN ULOTTUVILTA.

DITUS: Noudata seuraavia ohjeita Mövahinkojen välttämiseksi:

• LUE KÄYTTÖOHJEET ENNEN KÄYTTÄMISTÄ. SÄILYTÄ OHJEKIRJA.
• Tarkista pensas vieraiden kohteiden varalta (esim. langat tai aidat) ennen jokaista käyttökertaa.
  • PIDÄ KÄDET KAHVOISSA. VÄLTÄ KURKOTTELUA.
  • EI SAA KÄYTTÄÄ KOSTEISSA OLOSUHTEISSA.

MIO: TERÄ VOI LIIKKUA SAMMUTTAMISEN JÄLKEEN.

HUOMAA: Vahinkoja voi syntyä, jos terä jää kiinni suuriin oksiin.

TYÖSKENTELYASENNOT (Kuvat K–M) – Seiso tukevasti ja tasapainossa äläkä kurkota. Käytä trimmauksen aikana suojalaseja ja tukevia jalkineita. Pidä laitteesta hyvin kiinni molemmilla käsillä ja käynnistä laite. Pidä trimmeristä aina kiinni kuvan K mukaisesti pitämällä yhtä kättä kytkinkahvassa 3 ja toista kättä apukahvassa 4. Älä koskaan pidä kiinni laitteen trimmauspäästä 12.

UUDEN KASVUN TRIMMAUS (Kuva N) – Tehokkain tapa käyttää trimmeriä on liikuttaa terän hampaita laajoin pyyhkivin liikkein. Paras leikkaustulos saavutetaan, kun terää kallistetaan hiukan alaspäin liikkeen suuntaan.

TASAISET PENSAAT (Kuva O) – Erittäin tasaisten lopputuloksien saavuttamiseksi suuntaa antava lanka voidaan asettaa koko pensaan pituudelta.

PENSAIDEN SIVUJEN LEIKKAUS (Kuva P) – Suuntaa trimmeri kuvan mukaisesti ja liikuta sitä alhaalta ylöspäin.

KUNNOSSAPITO

DEWALT-työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

VAROITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

VAROITUS: Irrota akku ennen huoltoa, puhdistusta materiaalin irrottamista pensasleikkurista.

Laturia tai akkua ei voida huoltaa.

Voiteleminen (Kuva A, Q)

1. Puhdista terät varoen käytön jälkeen hartsipitoisella liuottimella.
2. Levitä puhdistuksen jälkeen näkyvissä olevaan terään ohut kerros voiteluainetta.
3. Käännä trimmeri pystyasentoon terät maahan päin ja käytä trimmeriä muutaman sekunnin ajan voiteluaineen levittämiseksi.

Vaihteistokotelo

1. Levitä hyvälaatuista litiumpohjaista rasvaa rasvapuristimella vaihteistokotelossa 5 olevien rasvanippojen 16 kautta.

HUOMAA: Rasvaa tulee lisätä 40 tunnin välein tai sitä useammin vaativassa käytössä.

Terän vaihtaminen (Kuvat R, S, T, U)

VAROITUS: Terävät reunat. Käytä suojakäsineitä päätaa saitatrimmerin terän huoltamisen aikana.

Vaihda terä 11 alla olevien ohjeiden mukaisesti tai vie leikkuri DEWALT-tehtaan huoltopalveluun, valtuutettuun DEWALT-huoltopalveluun tai muuhun ammattitaitoiseen huoltoliikkeeseen. Käytä aina alkuperäisiä varaosia.

1. Poista akku.
2. Irrota kannen neljä ruuvia 17 käyttäen 4 mm:n kuusioterää.
3. Irrota kansi 18 asettamalla tasapäinen ruuvimeisseli kannen takaosan alle ja kiertämällä.
4. Poista ohut kulutuslevy 19. Poista ylempi liitäntävarsi 20 epäkeskisestä nokasta 21.
5. Irrota terän ruuvit 22 ja aluslevyt käyttäen 4 mm:n kuusioterää.
6. Nosta terän 11 etuosaa sen irrottamiseksi liitäntävarresta 23 ja vetämällä terä irti leikkurista.

Terän asentaminen

1. Asenna terän ruuvit ja aluslevyt 22 vanhasta terästä uuden terän reikään.
2. Kohdista terän ruuvit 22 uuteen terään vastaaviin aukkoihin pensasleikkurin päässä.
3. Kiristä terän ruuvit. Älä kirstä liikaa. Liu'uta alaterää 24 edestakaisin ja paina sitä hiukan alaspäin, kunnes terä osuu pylvääseen 25 alemmassa liitäntävarressa 23 . Varmista, että alempi liitäntävarsi on edelleen paikoillaan.
4. Kiristä terän ruuvit 22 kokonaan.
5. Aseta ylempi liitäntävarsi 20 takaisin epäkeskiseen nokkaan 21. Varmista, että pylväs osoittaa alaspäin yläterää 26 kohti.
6. Liu'uta yläterää edestakaisin, kunnes terä osuu pylvääseen ylemmässä liitäntävarressa.
7. Asenna kulutuslevy 19 ja kansi 18 paikoilleen ja kiinnitä ne neljällä kannen ruuvilla 17.

Leikkuuterät on valmistettu laadukkaasta nuorrutusteräksestä, niiden teroitus ei ole tarpeen normaalissa käytössä. Jos kuitenkin osut terällä vahingossa aitaan, kivimateriaaleihin, lasiin tai muihin koviin kohteisiin kuvan U mukaisesti, terään voi tulla särö. Lommon poistaminen ei ole tarpeen, jos se ei häiritse terän liikettä. Jos se häiritsee terän liikettä, irrota akku ja poista lommo hienohampaisella viilalla tai teroituskivellä. Jos pudotat trimmerin, tarkista se huolellisesti vaurioiden varalta. Jos terä on taipunut, kotelo haljennut, kahvat vaurioituneet tai jos jokin muu ongelma vaikuttaa leikkurin toimintaan, ota yhteyttä paikalliseen valtuutettuun DEWALT-huoltopalveluun laitteen korjaamiseksi ennen sen uudelleen käyttöä.

Lannoitteet ja muut puutarhojen kemikaalit sisältävät aineita, jotka voivat edistää metallien korroosiota. Älä säilytä laitetta lannoitteiden tai kemikaalien päällä tai niiden lähellä.

Puhdista laite ainoastaan miedolla saippualla ja kostealla liinalla, kun sen akku on irrotettu. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen. Ehkäise terien ruostuminen levittämällä niihin kevyt kerros koneöljyä puhdistuksen jälkeen.

Terän teroitus (Kuva V)

• VARMISTA TERÄN TERÄVYYS PARHAAN SUORITUSKYVYN TAKAAMISEKSI. TYLSÄ TERÄ EI TUOTA PUHDASTA LEIKKAUSTULOSTA.
- VARMISTA, ETTÄ AKKU ON IRROTETTU TERÄN TEROITTAMISEN AJAKSI.

VAIHDA VÄÄNTYNYT TAI VAURIOITUNUT TERÄ VÄLITTÖMÄSTI

Suosittelemme, että terät teroitetaan DEWALT-tehtaan huoltopalvelussa. Terän reunat voidaan kuitenkin teroittaa hienohampaisella viilalla 27.

1. Käytä trimmeriä, kunnes leikkuuterät 28 ja suojuksen hampaat 29 ovat riittävästä vastapainossa niin, että viila ei osu suojuksen hampaisiin. Suojuksen hampaita El SAA viilata.
2. Varmista, että lukituksen vapautusvipu on kytkeytynyt, terä pysähtynyt ja akku on irrotettu ennen terän teroittamista.

3. Käytä suojalaseja ja -käsineitä ja varo viiltoja.

4. Viilaa terän leikkausreunat huolellisesti hienohampaisella viilalla. Viilaa leikkuureunaa 30 kohti alkuperäisessä leikkuukulmassa (38 astetta vaakatasosta). Viilaa vain terien suoria leikkuureunoja 30. Älä viilaa kohtia, joissa leikkuureuna kaartuu terän keskiosaa kohti.

5. Käännä trimmeri ylösalaisin alaterän teroittamiseksi.
6. Toista vaiheet kunkin terän vastakkaisen puolen teroittamiseksi.

Puhdistaminen

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla ikä, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia ja hengityssuojainta.

VAROITUS: Älä koskaan puhdista muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

Lisävarusteet

VAROITUS: Muita kuin DEWALT-lisävarusteita ei die testattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWALTin suosittelemia varusteita vahingoittumisvaaran vähentämiseksi.

Saat lisätietoja jälleenmyyjältäsi.

Ympäristön suojeleminen

Erilliskeräys. Tuotteita ja akkuja, joissa on tämä merkintä, ei saa hävittää tavallisen kotitalousjätteen mukana.

Tuotteet ja akut sisältävät materiaaleja, jotka

voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaisesti. Lisätietoa on saatavilla osoitteesta www.2helpU.com.

Uudelleenladattava akku

Tämä pitkään kestävä akku on ladattava uudelleen, jos se ei enää tuota riittävää tehoa töissä, joihin teho on aikaisemmin riittänyt hyvin. Kun laitteen toiminta-aika on lopussa, se tulee hävittää ympäristöystävällisellä tavalla:

• Anna akun tyhjentyä kokonaan ja irrota se sitten laitteesta.
• litiumioniakkujen ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akkuyksiköt kierrätetään tai hävitetään oikein.

HÄCKTRIMMER

DCM586

Gratulerar!
