KÄYTTÖOHJE HW-S810D SAMSUNG

Alla olevassa taulukossa ovat niiden symbolien selitykset, joita Samsung-tuotteessasi voi olla.

	HUOMIO SÄHKÖISKUN VAARA. ÄLÄ AVAA.
	Tämä merkki tarkoittaa, että laitteen sisällä on suurjännitettä. On vaarallista koskea millään tavoin tämän laitteen sisäosiin.
	Tämä merkki tarkoittaa, että laitteen mukana on tärkeitä käyttö- ja huolto-ohjeita.
	Luokan II laite: Tämä merkki tarkoittaa, että laite ei edellytä maadoitusta.Jos tätä symbolia ei ole virtajohdolla varustetussa tuotteessa, tuote ON KYTKETTÄVÄ luotettavasti suojamaadoitukseen.
	AC-jännite: Tähän symboliin liittyvä nimellisjännite on vaihtovirtajännite.
	DC-jännite: Tähän symboliin liittyvä nimellisjännite on tasavirtajännite.
	Vaara. Tutustu käyttöohjeisiin: Tämä merkki tarkoittaa, että käyttäjän tulisi tutustua käyttöoppaassa oleviin turvallisuustietoihin.

VAROITUS

• Tulipalon ja sähköiskun vaaran vähentämiseksi älä altista laitetta sateelle tai kosteudelle.
• Älä käytä tuotteen lähellä kemikaalisuihkeita, kuten hyttyskarkotetta tai ilmanraikastinta. Jos tuotteen pintaan tai sisään pääsee höyryä, voi syntyä tahroja tai toimintahäiriöitä.

HUOMIO

• SÄHKÖISKUN VÄLTTÄMISEKSI LAITA PISTOKKEEN LEVEÄ PISTOTULPPA LEVEÄÄN KOLOON, TYÖNNÄ PISTOKE POHJAAN.
• Tämän laitteen saa kytkeä vain maadoitettuun pistorasiaan.
• Jos laite täytyy saada irti sähköverkosta, pistoke täytyy irrottaa pistorasiasta, joten pistokkeen tulisi olla paikassa, jossa siihen pääsee helposti käsiksi.
• Laitetta ei saa altistaa tippuvalle tai roiskuvalle vedelle. Älä aseta vedellä täytettyjä esineitä, kuten maljakkoja, laitteen päälle.
• Laitteen virta kytketään täysin pois päältä irrottamalla virtajohto seinän pistorasiasta. Tämän vuoksi virtajohdon on oltava aina helposti saatavilla.

VAROTOIMIA

1. Varmista, että käytettävä tasa- tai vaihtovirta vastaa laitteen pohjassa olevassa arvotarrassa mainittua käyttöjännitevaatimusta. Asenna laite vaakasuoraan asentoon sopivalle alustalle (huonekalun päälle) niin, että sen ympärille jää tarpeeksi tilaa ilmanvaihtoon (7–10 cm). Varmista, ettei tuuletusaukkoja peitetä. Älä aseta laitetta vahvistimien tai muiden mahdollisesti kuumenevien laitteiden päälle. Tämä laite on suunniteltu jatkuvaan käyttöön Jos haluat katkaista laitteen virran kokonaan, irrota virtapistoke pistorasiasta. Irrota laitteen virtajohto pistorasiasta, jos et aio käyttää laitetta pitkään aikaan.
2. Irrota virtajohto pistorasiasta ukkosella. Salamaniskun aikaansaama jännitepiikki voi vahingoittaa laitetta.
3. Älä altista laitetta suoralle auringonvalolle tai muille lämmönlähteille. Muutoin laite voi ylikuumentua, ja siihen voi tulla toimintahäiriö.
4. Suojaa laite kosteudelta (esim. kukkamaljakot) ja normaalia suuremmalta kuumuudelta (esim. takka) tai voimakkaita magneetti- tai sähkökenttiä synnyttäviltä laitteilta. Irrota virtajohto pistorasiasta, jos laitteeseen tulee toimintahäiriö. Laitetta ei ole tarkoitettu teolliseen käyttöön. Se on tarkoitettu vain henkilökohtaiseen käyttöön. Jos laitetta on säilytetty matalassa lämpötilassa, siihen voi tiivistyä kosteutta. Jos kuljetat laitetta talvella, odota ennen laiteen käyttöä noin kaksi tuntia, kunnes laite on lämmennyt huoneenlämpötilaan.
5. Tässä laitteessa käytettävä paristo sisältää ympäristölle haitallisia kemikaaleja. Älä hävitä paristoa tavallisen kotitalousjätteen mukana. Älä altista paristoa kuumuudelle, suoralle auringonvalolle tai tulelle. Älä aiheuta oikosulkua tai ylikuumenemista paristoon tai pura sitä.

HUOMIO: Jos paristo vaihdetaan väärin, on olemassa räjähdyksen vaara. Vaihda paristo vain samanlaiseen tai vastaavan tyyppiseen paristoon.

1. Pidä verkkolaitetta pöydällä tai lattialla. Jos asetat verkkolaitteen niin, että se riippuu virtajohdon tuloliitäntä ylöspäin, verkkolaitteen sisään voi päästä vettä tai muita sitä vahingoittavia aineita.

01 OSIEN TARKASTAMINEN

• Soundbar-päälaite
  • Soundbar-kaukosäädin
• Bassokaiutin
  • Virtajohto X 2 (bassokaiutin, Soundbar)

• Verkkolaite

• HDMI – Micro HDMI -kaapeli

• Seinäkiinnitin
• Pidikeruuvi X 2
• Ruuvi (M5 X L55) X 4
• Ankkuriruuvi X 4
• Seinäkiinnitinkannatin X 2

HUOMAUTUS

• Jos haluat lisätietoja virtalähteestä ja virrankulutuksesta, tarkista tuotteeseen kiinnitetty tarra. (Tarra löytyy Soundbar-päälaitteen pohjasta.)
• Jos haluat ostaa lisäosia tai -kaapeleita, ota yhteys Samsung-huoltoon tai Samsung-asiakaspalveluun.

02 TUOTTEEN YLEISKATSAUS

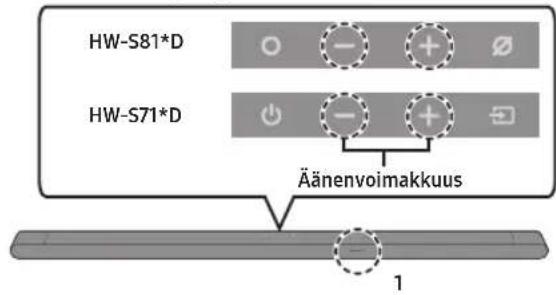

Soundbarin yläpaneeli

HW-S81*D HW-S71*D Äänenvoimakkuus 1

。

(Monitoimi) - painike

Käynnistä Soundbar-laite painamalla valmiustilassa ○ (Monitoimi) -painiketta.

Vaihda tilaa painamalla (Monitoimi) -painiketta.

∅

(Mikrofoni käytössä / ei käytössä) -painike Kytke mikrofoni käyttöön tai pois käytöstä painamalla painiketta.

Kun mikrofoni ei ole käytössä, LED-merkkivalo palaa punaisena.

1L

D-merkkivalo

LED-merkkivalo vilkkuu, palaa tai vaihtaa väriään Soundbar-laitteen kulloisenkin toimintatilan mukaan.

[Non-Text]

(Virta) -painike

Kytkee ja katkaisee virran.

→

(Lähde) -painike

Voit muuttaa syöttölähdettä painamalla (Lähde) -painiketta.

- Jos haluat siirtyä Bluetooth-laiteparin muodostustilaan Bluetooth-tilassa, pidä Soundbar-laitteen yläpaneelin

∅ (Mikrofoni käytössä / ei käytössä)- tai → (Lähde) -painiketta painettuna yli 5 sekuntia.

Soundbarin takapaneeli

SERVICE HDMI (ARC) 1 2 3 DC19V

1	SERVICEKytke tähän USB-tallennuslaite tuotteenohjelmiston päivittämistä varten.
2	HDMI (eARC)Kytke tämä television HDMI-liitäntään.
3	DC19VKytke tähän verkkovirtasovitin.(Power Supply In) (virransyöttö)

03 SOUNDBARIN KYTKEMINEN

Virran ja laitteiden kytkeminen

DC19V Soundbar-päälaitteen takaosa

- LINK -merkkivalo lakkaa vilkkumasta ja palaa jatkuvasti sinisenä, kun Soundbar-laitteen ja langattoman bassokaiuttimen välinen yhteys on muodostettu.

04 LANGALLISEN YHTEYDEN KÄYTTÄMINEN

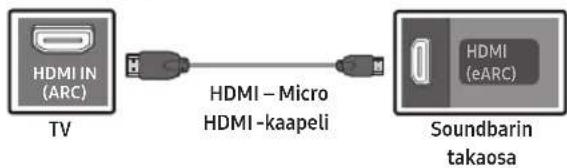

Kytkeminen HDMI – Micro HDMI -kaapelilla

HUOMAUTUS

• Kun käytät HDMI – Micro HDMI -kaapelia, varo, ettet riko kaapelin liitäntöjä.
• Jos television äänet eivät kuulu, paina Soundbarin yläosan Monitoimi)- tai (Lähde) -painiketta tai kaukosäätimen (Lähde) -painiketta ja valitse tilaksi "TV ARC".
• Suositeltu kaapeli on HDMI. origin sertifioima HDMI-kaapeli.

Q-Symphony-toiminnon käyttäminen

Kun Soundbar yhdistetään Q-Symphony-toimintoa tukevaan Samsung-television, voit toistaa äänen samanaikaisesti sekä Soundbarista että televisiosta. Jos käytät Q-Symphony-toimintoa, televisiosta toistetun tilääänen ansiosta voit nauttia entistä täyteläisemmästä ja kolmiulotteisemmasta tilääänitehosteesta.

Kun Soundbar on yhdistetty, Q-Symphony-valikko ilmestyy televisioon. (Näytetty viesti saattaa vaihdella TV-mallista riippuen.)

(Asetukset ( Ⓞ → Kaikki asetukset ( Ⓧ Ääni → Äänilähtö)

05 LANGATTOMAN YHTEYDEN KÄYTTÄMINEN

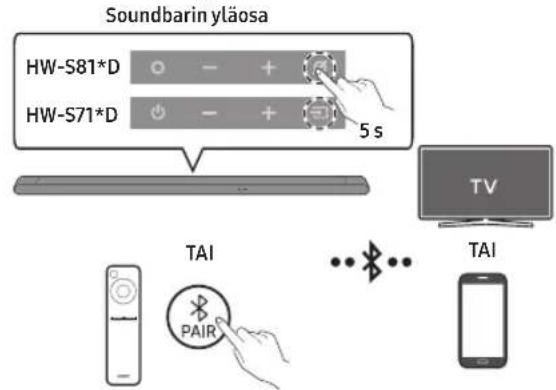

Bluetoothilla yhdistäminen

Soundbarin yläosa HW-S81*D ○ - + ● HW-S71*D ○ - + ● 5 s TV TAI TAI PAIR

• Hae Bluetooth-laite televisiosta tai mobiililaitteesta.

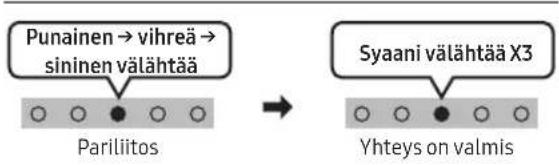

Punainen → vihreä → sininen välähtää Pariliitos Syaani välähtää X3 Yhteys on valmis

- Jos sinulta kysytään PIN-koodia, kun muodostat yhteyttä Bluetooth-laitteeseen, anna PIN-koodiksi <0000>.

Wi-Fi-yhteyden (langaton verkko) muodostaminen

• Jos haluat yhdistää Soundbarin mobiililaitteeseen langattomalla verkolla (Wi-Fi), tarvitset SmartThings-sovelluksen.
• Yhdistä mobiililaite (älypuhelin, taulutietokone jne.) samaan Wi-Fi-verkkoon kuin TV.
• Asenna SmartThings-sovellus mobiililaitteeseesi (älypuhelin, taulutietokone jne.) ja käynnistä sovellus.
• Yhdistä Soundbar Wi-Fi-verkkoon mobiililaitteen sovelluksessa annettujen ohjeiden mukaisesti.

06 VIANMÄÄRITYS

Tarkista seuraavat asiat ennen yhteydenottoa huoltoon.

Soundbar-laite ei käynnisty.

- Tarkista, että Soundbarin virtajohto on kunnolla kiinni pistorasiassa.

Jos bassokaiutin ei muodosta yhteyttä automaattisesti

1. Kytke Soundbarin päävirta pois päältä.
2. Paina bassokaiuttimen takaosan ID SET -painiketta painettuna vähintään 5 sekunnin ajan.

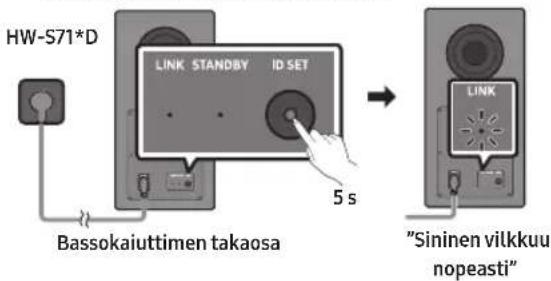

HW-S71*D LINK STANDBY ID SET 5 s Bassokaiuttimen takaosa LINK "Sininen vilkkuu nopeasti"

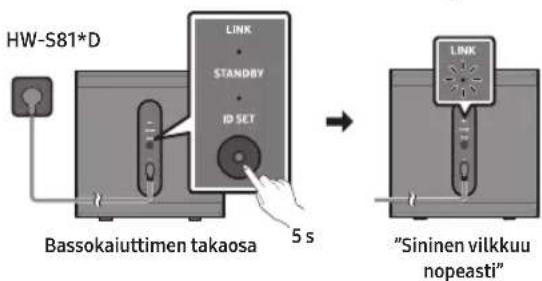

HW-S81*D LINK STANDBY ID SET Bassokaiuttimen takaosa 5 s "Sininen vilkkuu nopeasti"

1. Pidä kaukosäätimen Ylös -painiketta painettuna 5 sekuntia.

5 s

LED- merkkivalo

1. Tarkista, palaako LINK LED -merkkivalo sinisenä (yhteys valmis).

- LINK -merkkivalo lakkaa vilkkumasta ja palaa jatkuvasti sinisenä, kun Soundbar-laitteen ja langattoman bassokaiuttimen välinen yhteys on muodostettu.

Soundbar-laite toimii arvaamattomasti.

• Irrota virtajohto ja kytke se sitten uudelleen.
• Yritä uudelleen, kun olet alustanut laitteen.
• Jos signaalia ei ole, Soundbar sammuu automaattisesti tietyn ajan kuluttua. Kytke virta päälle.

Jos kaukosäädin ei toimi.

• Suuntaa kaukosäädin suoraan Soundbar-laitetta kohti.
  • HW-S81*D: lataa kaukosäädin.
  • HW-S71*D: Vaihda paristot uusiin.

Soundbar-laitteen merkkivalo alkaa palaa tasaisesti punaisena. (vain malli HW-S81\*D)

- Mikrofoni on poissa päältä. Laita mikrofoni päälle.

Mikrofoni ei käytössä Mikrofoni käytössä

Soundbar-laitteesta ei kuulu ääntä.

• Soundbarin äänenvoimakkuus on liian pieni tai äänet on mykistetty. Säädä äänenvoimakkuutta.
• Kun mikä tahansa ulkoinen laite on yhdistettynä (digiboksi, Bluetooth-laite, mobiililaite jne.), säädä ulkoisen laitteen äänenvoimakkuutta.
• Valitse television äänilähdöksi Soundbar. (Samsung-televisiossa voit tehdä sen valitsemalla Koti (→Valikko → Asetukset (→Kaikki asetukset (→Ääni → Äänilähtö → Valitse Soundbar)
• Irrota kaapeli Soundbarista ja kytke se sitten uudelleen.

Bassokaiuttimesta ei kuulu ääntä.

- Tarkista, vilkkuuko bassokaiuttimen takaosan merkkivalo sinisenä. Yhdistä tai kytke se uudelleen, kun sininen merkkivalo vilkkuu tai punainen merkkivalo palaa.

Jos televisiota ei ole kytketty HDMI (eARC) -liitännällä

• Tarkista, onko HDMI-kaapeli kytketty oikein ARC-liitäntään.
• Kytkentä tai yhdistäminen ei välttämättä ole mahdollista ulkoisesta laitteesta johtuen (digiboksi, pelikonsoli jne.). Kytke suoraan Soundbariin.
• HDMI-CEC ei ehkä ole käytössä televisiossa. Ota se käyttöön television valikossa. (Samsung-televisionssa voit tehdä sen valitsemalla Koti (→Valikko → Asetukset (→Kaikki asetukset (→Yhteys → Ulkoinen laitehallinta → Anynet+ (HDMI-CEC) ON)

Soundbar-laite ei muodosta Bluetooth-yhteyttä.

• Kun olet yhdistämässä uutta laitetta, vaihda tilaksi "BT PAIRING". (Paina kaukosäätimen) *PAIR -painiketta tai paina laitteen) *Mikrofoni käytössä / ei käytössä)- tai → (Lähde) -painiketta vähintään 5 sekunnin ajan.)
• Yhdistä se uudelleen, kun olet poistanut Bluetooth-kaiuttimen yhdistettävän laitteen luettelosta. (Samsung-televisionssa voit tehdä sen valitsemalla Home ( → Menu → Settings ( ➕ All Settings ( ➕ → Sound → Sound Output → Bluetooth Speaker List)

Ääni katkeilee Bluetooth-yhteyttä käytettäessä.

• Jotkin laitteet (esimerkiksi mikroaaltouunit, langattomat reitittimet ja niin edelleen) voivat aiheuttaa radiohäiriöitä, jos ne ovat liian lähellä Soundbar-laitetta.
• Jos Bluetoothilla yhdistetty laite siirtyy liian kauaksi Soundbar-laitteesta, ääni voi katkeilla. Siirrä laite lähemmäs Soundbar-laitetta.
• Jos jokin vartalosi osa koskee Bluetooth-lähetinvastaanottimeen tai jos tuote on metallisen huonekalun päällä, ääni saattaa katkeilla. Tarkista käyttöympäristö ja -olosuhteet.

Soundbar-laite ei muodosta Wi-Fi-yhteyttä.

• Varmista, että langaton reititin on päällä. Käynnistä langaton reititin uudelleen ja yhdistä se uudelleen.
• Soundbar-laite ei muodosta yhteyttä, jos langaton signaali on liian heikko. Yritä siirtää Soundbar-laite lähemmäksi reitintä tai poistaa Soundbar-laitteen ja reitittimen välissä olevat esteet, jos se on mahdollista.

Soundbar-laite ei käynnisty automaattisesti television kanssa.

- Kun sammutat Soundbarin katsellessasi televisiota, virtasynkronointi television kanssa poistetaan käytöstä. Sammuta ensin televisio

• Tämän käyttöoppaan kaaviot ja kuvat ovat vain viitteellisiä, ja tuote voi todellisuudessa olla erilainen.
  • Palvelumaksu voidaan periä, jos
  (a) kutsut asentajan paikalle, vaikka laitteessa ei ole vikaa (eli et ole lukenut käyttöopasta)
  (b) viet laitteen huoltoon, vaikka laitteessa ei ole vikaa (eli et ole lukenut käyttöopasta).
• Sinulle kerrotaan palvelumaksuista ennen asentajan käyntiä.

VAHVISTIMEN nimellinen lähtöteho: 130 W

Bassokaiutin

PS-WS800D (HW-S810D), PS-WS801D (HW-S811D)

• Paino: 6,4 kg
• Mitat (L x K x S):
  238,0 x 240,8 x 238,0 mm
  • VAHVISTIMEN nimellinen lähtöteho: 200 W

Mallinimi: HW-S71*D

Paino: 1 kg

Mitat (L x K x S):

890,0 x 38,0 x 39,9 mm

VAHVISTIMEN nimellinen lähtöteho: 90 W

Bassokaiutin

• VAHVISTIMEN nimellinen lähtöteho: 160 W

Käyttölämpötila-alue:

+10 °C...+40 °C

Käyttökosteusalue:

10–80 %, tiivistymätön

Säilytyslämpötila-alue:

-20°C...+45°C

5–95 %, tiivistymätön

Tuetut toistomuodot

Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD /

Dolby ATMOS / DTS 5.1ch / LPCM 8ch

HUOMAUTUS

• Samsung Electronics Co., Ltd pidättää itsellään oikeudet muuttaa teknisiä tietoja ilman ennakkoilmoitusta.
• Paino ja mitat ovat likimääräisiä.

Varoitus: Soundbar-laite käynnistyy uudelleen automaattisesti, kun Wi-Fi- tai Bluetooth-toiminto otetaan käyttöön tai poistetaan käytöstä.

Valmiustilan kokonaisvirrankulutus (W)

2,0 W

Wi-Fi-yhteyden poistaminen käytöstä:

Voit ottaa Wi-Fi-yhteyden käyttöön tai poistaa sen käytöstä pitämällä Soundbar-laitteen kaukosäätimen

CH LEVEL -painiketta yli 30 sekunnin ajan painettuna.

Bluetooth-yhteyden poistaminen käytöstä:

Voit ottaa Bluetooth-yhteyden käyttöön tai poistaa sen käytöstä pitämällä Soundbar-laitteen kaukosäätimen

TONE CONTROL - painiketta yli 30 sekunnin ajan painettuna.

• Samsung vakuuttaa, että tämä radiolaitteisto täyttää direktiivin 2014/53/EU määräykset ja Yhdistyneen kuningaskunnan asianmukaiset lakisääteiset vaatimukset. Vaatimustenmukaisuusvakuutuksen teksti on luettavissa kokonaisuudessaan osoitteessa http://www.samsung.com. Siirry Tuki-kohtaan ja anna mallinimi. Tätä laitetta saa käyttää kaikissa EU-maissa ja Yhdistyneessä kuningaskunnassa. Laitteen 5 GHz:n WLAN (Wi-Fi tai SRD) -toimintoa saa käyttää ainoastaan sisätiloissa.

• LANGATTOMAN LAITTEEN LÄHTÖTEHO

RF-lähettimen enimmäisteho :

100 mW alueella 2,4 GHz - 2,4835 GHz,

200 mW alueella 5,15 GHz - 5,25 GHz ja

5,47 GHz - 5,725 GHz,

100 mW alueella 5,25 GHz - 5,35 GHz

25 mW alueella 5,725 GHz - 5,875GHz

[ENERGY STAR]

[Tuotteen paristojen oikea hävittäminen]

(Jätteiden lajittelua käyttävät maat)

Pariston, käyttöoppaan tai pakkauksen tämä merkintä tarkoittaa, että tämän tuotteen sisältämää paristoa ei saa hävittää muun kotitalousjätteen seassa. Kemiallinen symboli Hg, Cd tai Pb ilmaisee, että paristo sisältää elohopeaa, kadmiumia tai lyijyä yli Eudirektiivin 2006/66 viiterajojen.

Käyttäjä ei voi vaihtaa tuotteen sisältämää paristoa. Kysy lisätietoja vaihtamisesta palveluntarjoajalta. Alä yritä poistaa paristoa tai hävittää sitä tulessa. Älä pura, murskaa tai rei'itä paristoa. Jos olet hävittämässä tätä tuotetta, toimita se asianmukaiseen keräyspisteeseen, joka huolehtii tuotteen kierrätyksestä.

Akun irrottaminen

• Jos haluat irrottaa akun, ota yhteyttä valtuutettuun huoltoliikkeeseen. Akun irrottamisohjeet ovat osoitteessa www.samsung.com/global/ecodesign_energy.
• Oman turvallisuutesi vuoksi älä yritä itse irrottaa akkua. Jos akku irrotetaan väärin, akku ja laite voivat vahingoittua ja aiheuttaa henkilövahingon ja/tai muuttaa laitteen vaaralliseksi.

[Tuotteen paristojen oikea hävittäminen]

(Jätteiden lajittelua käyttävät maat)

Tämä merkintä paristossa, käyttöoppaassa tai pakkauksessa tarkoittaa, että tämän tuotteen sisältämiä paristoja ei saa hävittää muun kotitalousjätteen seassa, kun niiden käyttöikä on päättynyt. Kemiallinen symboli Hg, Cd tai Pb ilmaisee, että paristo sisältää elohopeaa, kadmiumia tai lyijyä yli EU-direktiivin 2006/66 salliman määrän. Jos paristoja ei hävitetä oikein, nämä aineet voivat vahingoittaa ihmisten terveyttä tai ympäristöä. Suojaa luonnonvaroja ja edistä materiaalien uusiokäyttöä erottelemalla paristot muusta jätteestä ja toimittamalla ne kierrätettäväksi paikalliseen maksuttomaan paristojen palautusjärjestelmään.

Tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet)

(Jätteiden lajittelua käyttävät maat)

Oheinen merkintä tuotteessa, lisävarusteissa tai käyttöohjeessa merkitsee, että tuotetta tai lisävarusteina toimitettavia sähkölaitteita (esim. laturia, kuulokkeita tai USB kaapelia) ei saa hävittää kotitalousjätteen mukana niiden käyttöiän päätyttyä. Virheellisestä jätteenkäsittelystä ympäristölle ja terveydelle aiheutuvien haittojen välttämiseksi tuote ja lisävarusteet on eroteltava muusta jätteestä ja kierrätettävä kestävän kehityksen mukaista uusiokäyttöä varten.

Kotikäyttäjät saavat lisätietoja tuotteen ja lisävarusteiden turvallisesta kierrätyksestä ottamalla yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen.

Yrityskäyttäjien tulee ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tuotetta tai sen lisävarusteita ei saa hävittää muun kaupallisen jätteen seassa.

Lisätietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista lainsäädännöllisistä velvollisuuksista (esim. REACH, WEEE ja paristot) löydät osoitteesta www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/.

KOMISSION ASETUS (EU) 2019/1782

Ulkoisten virtalähteiden ekosuunnitteluvaatimukset: www.samsung.com/global/ecodesign_component
