KÄYTTÖOHJE HW-S67D SAMSUNG

Alla olevassa taulukossa ovat niiden symbolien selitykset, joita Samsung-tuotteessasi voi olla.

	MUISTUTUS SÄHKÖISKUVARA ÄLÄ AVAA.
	Tämä merkki tarkoittaa, että laitteen sisällä on suurjännitettä.On vaarallista koskea millään tavoin tämän laitteen sisäosiin.
	Tämä merkki tarkoittaa, että laitteen mukana on tärkeitä käyttö- ja huolto-ohjeita.
	Luokan II laite: Tämä merkki tarkoittaa, että laite ei edellytä maadoitusta.Jos tätä symbolia ei ole virtajohdolla varustetussa tuotteessa, tuote ON KYTKETTÄVÄ luotettavasti suojamaadoitukseen.
	AC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on AC-jännite.
	DC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on DC-jännite.
	Huomio, tutustu käyttöohjeisiin: Tämä merkki tarkoittaa, että käyttäjän tulisi tutustua käyttöoppaassa oleviin turvallisuustietoihin.

MUISTUTUS

SÄHKÖISKUVARA ÄLÄ AVAA.

VAROITUS

- Tulipalon ja sähköiskun vaaran vähentämiseksi älä altista laitetta sateelle tai kosteudelle.

MUISTUTUS

• SÄHKÖISKUN VÄLTTÄMISEKSI LAITA PISTOKKEEN LEVEÄ PISTOTULPPA LEVEÄÄN KOLOON, TYÖNNÄ PISTOKE POHJAAN.
• Tämän laitteen saa kytkeä vain maadoitettuun pistorasiaan.
• Jos laite täytyy saada irti sähköverkosta, pistoke täytyy irrottaa pistorasiasta, joten pistokkeen tulisi olla paikassa, jossa siihen pääsee helposti käsiksi.
• Laitetta ei saa altistaa tippuvalle tai roiskuvalle vedelle. Älä aseta vedellä täytettyjä esineitä, kuten maljakkoja, laitteen päälle.

- Laitteen virta kytketään täysin pois päältä irrottamalla virtajohto seinän pistorasiasta. Tämän vuoksi virtajohdon on oltava aina helposti saatavilla.

TURVAOHJEET

1. Pidä verkkolaitetta pöydällä tai lattialla. Jos asetat verkkolaitteen niin, että se riippuu virtajohdon tuloliitäntä ylöspäin, verkkolaitteen sisään voi päästä vettä tai muita sitä vahingoittavia aineita.
2. Varmista, että käytettävä verkkovirta vastaa laitteen alaosan arvotarrassa mainittua käyttöjännitevaatimusta. Aseta laite soveltuvalle alustalle (kaluste) vaakatasoon siten, että sen ympärille jää riittävästi tilaa ilmanvaihdolle 7 - 10 cm. Varmista, että ilmanvaihtoaukkoja ei ole peitetty tai tukittu. Älä aseta laitetta kaiuttimien tai muiden mahdollisesti kuumenevien laitteiden päälle. Tämä laite on suunniteltu jatkuvaaan käyttöön. Voit kytkeä virran täysin pois yksiköstä kytkemällä virtajohdon irti pistorasiasta. Kytke virta pois täysin, jos jätät yksikön käyttämättömään tilaan pitkäksi aikaa.
3. Irrota virtajohto pistorasiasta ukkosella. Salamaniskun aikaansaama jännitepiikki voi vahingoittaa laitetta.
4. Älä jätä laitetta suoraan auringonvaloon tai muiden lämmönlähteiden lähelle. Tämä voi johtaa laitteen ylikuumentumiseen ja toimintahäiriöön.
5. Älä altista laitetta kosteudelle (esim. maljakot), kuumuudelle (esim. takka) tai voimakkaita sähkö-tai magneettikenttiä aiheuttaville laitteille. Irrota virtajohto pistorasiasta, jos laitteeseen tulee toimintahäiriö. Tätä laitetta ei ole tarkoitettu teollisuuskäyttöön. Laite on tarkoitettu vain henkilökohtaiseen käyttöön. Laitteeseen voi tiivistyä kosteutta, jos laitetta tai levyä on säilytetty kylmässä. Jos siirrät laitteen paikasta toiseen talviaikaan, odota ennen käyttöä, että laite lämpenee huoneenlämpöiseksi noin 2 tunnissa.
6. Tässä laitteessa käytetään paristoja, joiden sisältämät kemikaalit ovat vahingollisia luonnolle. Paristoja ei tule hävittää tavallisen kotitalousjätteen mukana. Akkuja ja paristoja ei saa heittää tuleen. Älä aiheuta oikosulkua tai ylikuumenemista paristoihin tai pura niitä. MUISTUTUS : Jos akku tai paristo vaihdetaan väärin, on olemassa räjähdyksen vaara. Vaihda akut ja paristot vain samanlaisiin tai vastaavantyyppisiin akkuihin ja paristoihin.

01 OSIEN TARKISTAMINEN

- Soundbar-päälaite

- Seinäkiinnitin

• Soundbar-kaukosäädin

- Pidikeruuvi X 2

- Paristot

• Seinäkiinnitinkannatin X 2

- Virtajohto

• Verkkovirtasovitin

- HDMI-kaapeli

HUOMAUTUKSIA

• Katso tietoja virtalähteestä ja virrankulutuksesta tuotteeseen kiinnitetystä merkintätarrasta. (Tarra: Soundbar-päälaitteen alapuoli)
• Jos haluat ostaa lisäosia tai valinnaisia kaapeleita, ota yhteys Samsung-huoltokeskukseen tai Samsung-asiakaspalveluun.
• Muotoilu, tekniset tiedot ja sovellusnäytöt voivat muuttua ilman ennakkoilmoitusta.

02 LAITTEEN YLEISKUVAUS

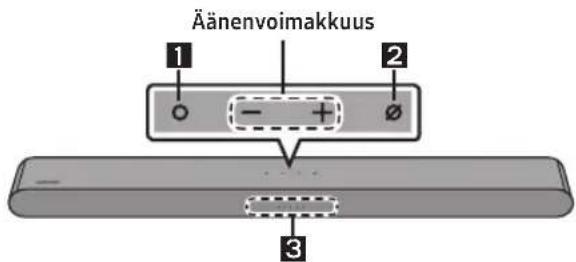

Soundbar-laitteen etupaneeli/yläpaneeli

Äänenvoimakkuus 1 2 - + 3

1

Monitoimi painike

Käynnistä Soundbar-laite painamalla valmiustilassa (Monitoimi) -painiketta. Vaihda tilaa painamalla (Monitoimi) -painiketta.

LED-merkkivalo
Valkoinen palaa -> sammuu● ○ ○ ○ ○	"TV ARC" tai "eARC"
Valkoinen palaa -> sammuu● ● ○ ○ ○	"Wi-Fi"
Valkoinen palaa -> sammuu● ● ● ○ ○	"Bluetooth"
Valkoinen palaa -> sammuu● ● ● ● ○	"Digital Audio In"

2

Mikrofoni käytössä / ei käytössä -painike

Ota mikrofoni käyttöön tai pois käytöstä painamalla (Mikrofoni käytössä / ei käytössä) -painiketta.

Jos haluat siirtyä Bluetooth-laiteparin muodostustilaan "Bluetooth"-tilassa, pidä Soundbar-laitteen yläpaneelin (Mikrofoni käytössä / ei käytössä) -painiketta painettuna yli 5 sekuntia.

3

LED-merkkivalo

LED-merkkivalo vilkkuu, palaa tai vaihtaa väriään Soundbar-laitteen kulloisenkin toimintatilan mukaan.

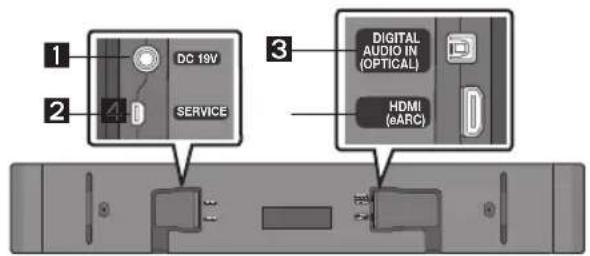

Soundbar-laitteen alapaneeli

1 2 DC 19V SERVICE 3 DIGITAL AUDIO IN (OPTICAL) HDMI (eARC)

1	DC 19V (Virtatuloliitäntä)Kytke verkkolaite tähän.
2	SERVICEKytke tähän USB-tallennuslaite tuotteenohjelmiston päivittämistä varten.
3	DIGITAL AUDIO IN (OPTICAL)Kytke ulkoisen laitteen digitaalinen (optinen)lähtöliitäntä tähän.
4	HDMI (eARC)Kytke TV:n HDMI (eARC) -liitäntä tähän.

03 SOUNDBAR-LAITTEEN YHDISTÄMINEN

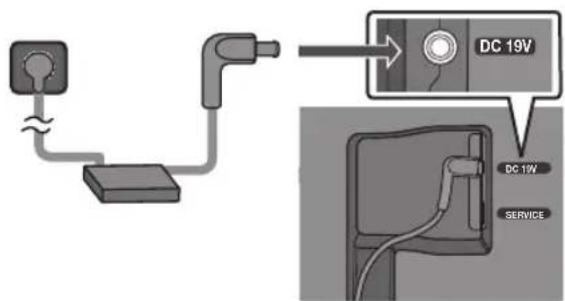

Kytkeminen pistorasiaan

- Lisätietoja tarvittavasta sähkövirrasta ja virrankulutuksesta on tuotteeseen kiinnitetyssä tarrassa. (Tarra: Soundbar-päälaitteen alapuoli)

Soundbar-päälaitteen alapuoli

04 LIITTÄMINEN KAAPELILLA

Kytkeminen HDMI-kaapelilla

HDMI IN (eARC) TV 1 HDMI-kaapeli HDMI (eARC) Soundbar-laitteen alaosa Valkoinen palaa -> sammuu ● ○ ○ ○ ○ "TV ARC" tai "eARC" Kytkeminen optisella kaapelilla (D.IN) OPTICAL OUT 2 Optinen kaapeli (ei mukana) DIGITAL AUDIO IN (OPTICAL) TV / BD-/ DVD-soitin / digisovitin / pelikonsoli Soundbar-laitteen alaosa Valkoinen palaa -> sammuu ● ● ● ● ○ "Digital Audio In"

HUOMAUTUKSIA

• Jos television äänet eivät kuulu, paina Soundbarin yläosan ○ (Monitoimi) -painiketta tai kaukosäätimen
  (Lähde) -painiketta ja valitse tilaksi "TV ARC" tai ARC".
• Suositeltu kaapeli on HDMI. origin sertifioima HDMI-kaapeli.
• Kun käytät optista kaapelia ja liitäntöjen suojakannet ovat paikoillaan, muista irrottaa suojakannet.

Q-Symphony-toiminnon käyttäminen

Kun Soundbar yhdistetään Q-Symphony-toimintoa tukevaan Samsung-television, voit toistaa äänen samanaikaisesti sekä Soundbarista että televisiosta. Jos käytät Q-Symphony-toimintoa, televisiosta toistetun tilääänen ansiosta voit nauttia entistä täyteläisemmästä ja kolmiulotteisemmasta tiläänitehosteesta. Kun Soundbar on yhdistetty, "Q-Symphony" -valikko ilmestyy televisioon. (Näytetty viesti saattaa vaihdella TV-mallista riippuen.)

Asetukset ( 🍎 Kaikki asetukset ( ) → 📀ni → Äänilähtö

05 LANGATTOMAN YHTEYDEN KÄYTTÄMINEN

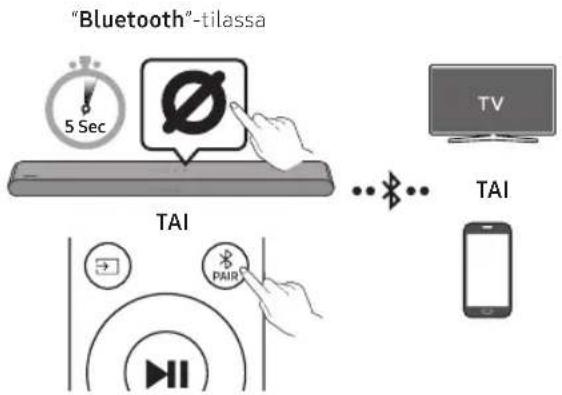

Bluetoothilla yhdistäminen

"Bluetooth"-tilassa 5 Sec TAI TAI TV TAI

• Hae Bluetooth-laite televisiosta tai mobiililaitteesta.

Punainen → vihreä

→ sininen välähtää

Pariliitos

Syaani välähtää X3

Yhteys on valmis

- Jos sinulta kysytään PIN-koodia, kun yhdistät Bluetooth-laitetta, syötä <0000>.

Wi-Fi-yhteyden (langaton verkko) muodostaminen

Jos haluat yhdistää Soundbarin mobiililaitteeseen langattomalla verkolla (Wi-Fi), tarvitset SmartThings-sovelluksen.

1. Yhdistä mobiililaite (älypuhelin, taulutietokone jne.) samaan Wi-Fi-verkkoon kuin TV.
2. Asenna SmartThings-sovellus mobiililaitteeseesi (älypuhelin, taulutietokone jne.) ja käynnistä sovellus.
3. Yhdistä Soundbar Wi-Fi-verkkoon mobiililaitteen sovelluksessa annettujen ohjeiden mukaisesti.

06 VIANMÄÄRITYS

Ennen huoltoon hakeutumista, tarkista seuraavat:

Soundbar-laite ei käynnisty.

- Tarkista, että Soundbarin virtajohto on kunnolla kiinni pistorasiassa.

Soundbar-laite toimii arvaamattomasti.

• Irrota virtajohto ja kytke se sitten uudelleen.
• Katkaise ja kytke ulkoisen laitteen virta ja yritä uudelleen.
• Jos signaali ei ole, Soundbar sammuu automaattisesti tietyn ajan kuluttua. Kytke virta päälle.

Kaukosäädin ei toimi.

• Suuntaa kaukosäädin suoraan Soundbar-laitetta kohti.
  • Vaihda paristot uusiin.

Soundbar-laitteen punainen LED-merkkivalo jää palamaan.

- Mikrofoni on poissa päältä. Laita mikrofoni päälle.

Soundbar-laite ei toista mitään ääntä.

• Soundbarin äänenvoimakkuus on liian pieni tai äänet on mykistetty. Säädä äänenvoimakkuutta.
• Kun mikä tahansa ulkoinen laite on yhdistettynä (digiboksi, Bluetooth-laite, mobiililaite jne.), säädä ulkoisen laitteen äänenvoimakkuutta.
• Valitse television äänilähdöksi Soundbar. (Samsung-televisionossa voit tehdä sen valitsemalla Koti ( ) → Valikko → Asetukset ( ) → Kaikki asetukset ( ) → Ääni → Äänilähtö → valitse Soundbar)
• Irrota kaapeli Soundbarista ja kytke se sitten uudelleen.

Jos televisiota ei ole kytketty HDMI (eARC) -liitännällä.

• Tarkista, onko HDMI-kaapeli kytketty oikein eARC-liitäntään.
• Kytkentä tai yhdistäminen ei välttämättä ole mahdollista ulkoisesta laitteesta johtuen (digiboksi, pelikonsoli jne.). Kytke suoraan Soundbariin.
• HDMI-CEC ei ehkä ole käytössä televisiossa. Ota se käyttöön television valikossa. (Samsung-televisiossa voit tehdä sen valitsemalla Koti ( [ ] → Valikko → Asetukset ( [ ] → Kaikki asetukset ( ) → Ynteys → Ulkoisten laitteiden hallinta → Anynet+ (HDMI-CEC) PALAA)

Soundbar-laite ei muodosta Bluetooth-yhteyttä.

- Kun yhdistät uuden laitteen, siirry Bluetooth-laiteparin muodostustilaan. (Paina kaukosäätimen

* PAIR -painiketta tai paina laitteen (Mikrofoni käytössä / ei käytössä) -painiketta vähintään viiden sekunnin ajan.)

- Yhdistä se uudelleen, kun olet poistanut Bluetooth-kaiuttimen yhdistettävän laitteen luettelosta. (Samsung-televisiossa voit tehdä sen valitsemalla Koti (m) → Valikko → Asetukset (k) → Kaikki asetukset (k) → Ääni → Äänilähtö → Bluetooth-kaiuttimien luettelo)

Ääni katkeilee Bluetooth-yhteyttä käytettäessä.

- Jotkin laitteet (esimerkiksi mikroaaltouunit, langattomat reitittimet ja niin edelleen) voivat aiheuttaa radiohäiriöitä, jos ne ovat liian lähellä Soundbar-laitetta.

- Jos Bluetoothilla yhdistetty laite siirtyy liian kauaksi Soundbar-laitteesta, ääni voi katkeilla. Siirrä laite lähemmäs Soundbar-laitetta.

- Jos jokin vartalosi osa koskee Bluetooth-lähetinvastaanottimeen tai jos tuote on metallisen huonekalun päällä, ääni saattaa katkeilla. Tarkista käyttöympäristö ja -olosuhteet.

Wi-Fi-yhteyttä ei voi muodostaa.

• Varmista, että langaton reititin on päällä. Käynnistä langaton reititin uudelleen ja yhdistä se uudelleen.
• Soundbar-laite ei muodosta yhteyttä, jos langaton signaali on liian heikko. Yritä siirtää Soundbar-laite lähemmäksi reititintä tai poistaa Soundbar-laitteen ja reitittimen välissä olevat esteet, jos se on mahdollista.

Soundbar-laite ei käynnisty automaattisesti television kanssa.

- Kun sammutat Soundbarin katsellessasi televisiota, virtasynkronointi television kanssa poistetaan käytöstä. Sammuta ensin televisio.

07 TÄRKEÄ

HUOLTOHUOMAUTUS

• Tämän käyttöoppaan kuvitus on vain viitteeksi, ja se saattaa erota varsinaisen tuotteen ulkonäöstä.
  • Käsittelykulut voidaan periä, jos
  (a) teknikko kutsutaan kotiisi pyynnöstäsi, ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).
  (b) tuot laitteen korjauskeskukseen ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).
• Kerromme sinulle käsittelykulun summan ennen kuin teemme kotikäynnin tai aloitamme työt.

08 TEKNISET TIEDOT JA LISÄTIETOJA

Tiedot

Mallin nimi HW-S66D / HW-S67D
Paino2,7 kg	Mitat(leveys x korkeus x syvyys)670,0 x 62,0 x 105,0 mm
Käyttölämpötila+10°C-+40°C	Käyttökosteusprosentti10-80 %, tiivistymätön
Säilytyslämpötila-alue-20°C-+45°C	Säilytyskosteusalue5-95 %, tiivistymätön
VAHVISTINLähtöteho200W
Tuetut toistomuodotDolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS 5.1ch / LPCM 8ch

HUOMAUTUKSIA

• Samsung Electronics Co., Ltd pidättää oikeuden muuttaa teknisiä ominaisuuksia ilman ennakkoilmoitusta.
• Paino ja mitat ovat likimääräisiä.

Varoitus: Soundbar-laite käynnistyy uudelleen automaattisesti, kun Wi-Fi- tai Bluetooth-toiminto otetaan käyttöön tai poistetaan käytöstä.

Kokonaisvirrankulutus valmiustilassa (W) 2,0W

Wi-Fi

Ota Wi-Fi käyttöön tai poista se käytöstä painamalla Soundbar-laitteen kaukosäätimen CH LEVEL -painiketta 30 sekuntia.

Bluetooth

Ota Bluetooth käyttöön tai poista se käytöstä painamalla Soundbar-laitteen kaukosäätimen TONE CONTROL -painiketta 30 sekuntia.

- Samsung vakuuttaa, että tämä radiolaitteisto täyttää direktiivin 2014/53/EU määräykset ja Yhdistyneen kuningaskunnan asianmukaiset lakisääteiset vaatimukset.Vaatimustenmukaisuusvakuutuksen teksti on luettavissa kokonaisuudessaan osoitteessa http://www.samsung.com. Siirry Tuki-kohtaan ja anna mallinimi. Tätä laitetta saa käyttää kaikissa EU-maissa ja Yhdistyneessä kuningaskunnassa. Tämän laitteen 5 GHz:n WLAN (Wi-Fi tai SRD) -toimintoa saa käyttää vain sisätiloissa.

• LANGATTOMAN LAITTEEN LÄHTÖTEHO RF-lähettimen enimmäisteho

100 mW alueella 2,4–2,4835 GHz 200 mW alueella 5,15–5,25 GHz ja 5,47–5,725 GHz, 100 mW alueella 5,25–5,35 GHz 25 mW alueella 5,725–5,875 GHz

[ENERGY STAR]

[Tuotteen paristojen oikea hävittäminen]

(Jätteiden lajittelua käyttävät maat)

Tämä merkintä paristossa, käyttöoppaassa tai pakkauksessa tarkoittaa, että tämän tuotteen sisältämiä paristoja ei saa hävittää muun kotitalousjätteen seassa, kun niiden käyttöikä on päättynyt. Kemiallinen symboli Hg, Cd tai Pb ilmaisee, että paristo sisältää elohopeaa, kadmiumia tai lyijyä yli EU-direktiivin 2006/66 salliman määrän. Jos paristoja ei hävitetä oikein, nämä aineet voivat vahingoittaa ihmisten terveyttä tai ympäristöä. Suojaa luonnonvaroja ja edistä materiaalien uusiokäyttöä erottelemalla paristot muusta jätteestä ja toimittamalla ne kierrätettäväksi paikalliseen maksuttomaan paristojen palautusjärjestelmään.

Tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet)

(Jätteiden lajittelua käyttävät maat)

Oheinen merkintä tuotteessa, lisävarusteissa tai käyttöohjeessa merkitsee, että tuotetta tai lisävarusteina toimitettavia sähkölaitteita (esim. laturia, kuulokkeita tai USB kaapelia) ei saa hävittää kotitalousjätteen mukana niiden käyttöiän päätyttyä. Virheellisestä jätteenkäsittelystä ympäristölle ja terveydelle aiheutuvien haittojen välttämiseksi tuote ja lisävarusteet on eroteltava muusta jätteestä ja kierrätettävä kestävän kehityksen mukaista uusiokäyttöä varten.

Kotikäyttäjät saavat lisätietoja tuotteen ja lisävarusteiden turvallisesta kierrätyksestä ottamalla yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen.

Yrityskäyttäjien tulee ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tuotetta tai sen lisävarusteita ei saa hävittää muun kaupallisen jätteen seassa.

Lisätietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista säännösvelvoitteista, kuten REACH, WEEE ja akut on osoitteessa

Ulkoisten teholähteiden ekosuunnitteluvaatimukset : www.samsung.com/global/ecodesign_component
