Wizard C2 WUV - Lamppu ArmyTek - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE Wizard C2 WUV ArmyTek

Kiitos Armytek, tuotteen valinnasta.

Ennen käytön aloittamista tutustu käyttoohjeeseen.

Ominaisuudet

Malli Wizard C2 WUV (White)
LED/Optilkka 2 x Cree XD16 (valkoinen) + 2 x Prolight PQ2N (ultraviolett)/TIR
Kirkkauden vakauttainen TÄYSI (jatkuva valo)
		Valkoinen valo Ultraviolett valo
Valovirta 1100 lm 1595 mW
Valokeilan intensiteetti 2400 cd -
Keskipiste: Sivuvalaistus		70°:120°
Valoetäisyys		98 m	-
Aallonpituus		-	400 nm
Toimintotilat, valovirta ja toiminanta-aika (kokeet suoritettiin käytäen akku 18650 Li-Ion 3200 mAh, kunnes kirkkaus putoi 10% :lin alkuperälsestä arvosta)	Turbo	1100 lm/2 t 30 min (520 lm 90 sec jälkeen)	1595 mW/3 t
	Perus2	410 lm/4 t	491 mW/7 t 30 min
	Perus1	130 lm/13 t	120 mW/32 t
	Tulikärpänen	0.6 lm/65 paivän	1 mW/9 paivän
	Strobo	410 lm/1 Hz/17 t	1595 mW/1 Hz/15 t
Viransyöttö		1x18650 Li-Ion
Pituus/rungon halkaisija/pään halkaisija		112 mm/20.4 mm/33 mm
Painlman akkua/akun kanssa		65 g/115 g
Pöly- ja kosteussuojaus, iskunkestävyss		IP68. Uppoaminen 10 m asti enintään 2 t. Putoaminen 10 m

Kaikki yllə olevat tiedod ovat ANSI/NEMA FL1-2009 -mittauksista. Testit suoritetaan akkupaketille. Tiedot voivat vaidhda ymparistolosuheista, lammntuotosa ja muista tekjiöistä riippuen.

Otsalamppu: helppo käytto yhdellä kädellä, turvallinen otsalampun kiinity. Yksiosainen runko ilman pitkä johtoja, epäluotettavia kumiliittimiä ja tarpeettomia palikoita. Taskulamppu voidaan helposti asentaa, irrottaa ja käntäa 180^ kiinnikkeessä. Pikavapautuva silikonirengas tarjoaa ylimääräisen kiinityksen

Jokapäiväinen taskulamppu: kompakti runko, kätevä sivupainike, erityinen matta anodisointi ilman teräviä nystyroitä, vahva integroitu magneetti ja turvallinen irrotettava teräsklipsi

Polkupyörän lyhty: Runko on valmistetu kestävästa ja kevyestä lentokonealumiinista, iskunkestävyss on parantunut, takakannen jousi parantaa akka ja ajurien suojaa. Jatkuva valo ilman väkyntä, valinnainen pikalukitus mount

• Neljä diodia: tehokas ultravioletlivalo jopa 1.6 W ja valkoinen valo jopa 1100 lumenia 2 diodin ansiosta kutakin valoa kohden
• Ultraviolettivalo on tarkoitettu kotitalouksien tahrojen, vuotojen ja fluoresiovien merkkien havaitsemiseen, mineraalien loytamiseen, ris-kosteknisten tutkimusten tekemiseen sekä rahan ja passien aitouden tarkistamiseen

• 5 kirkkaustilaa jokaiselle valolle, yksinkertainen yhden painikkeen käytö ja kaksoisnapsautus valkoinen ja ultraviolettivalon välillä vaihtamiseksi

• Mukava levea säde tãysin uusittu optisen järjestelman, TIR-linssi on suojattu naarmuila karkaistulla lasilla, jossa on heijastamaton pinnoite

• Innovatiivinen tekniikka mahdollstaa minkä tahansa standardin 18650 Li-Ion-akun käytön ja tarjoaa tayden oikosulkusuojauksen myö silloin, kun magneettinen portti koskettaa metalliesineita
• Aktivinen sujoaus yli +58°C:n ylikuumenemista vastaan reaaliaikaisesti ja varoitus akun heikosta latauksesta
  Täysin suojattu vedeltä, liaita ja polyltä IP68-luokituksen mukaisesti-lyhty toimii jopa 10 metrin svvyydessä. Kestäa putoamiset jopa 10 metrin korkeudesta
  Kestavja vedenpitavamagneettiportti

Pakkauksen sisälto

Taskulamppu, 18650 Li-Ion 3200 mAh -akku, magneettinen USB-laturi, klipsi, otsaan kiinnitsy, 2 vara-0-rengasta, kayttöohje.

Valmistajalla on oikeus muuttaa pakkauksen sisältoö Oman näkemyksensä mukaan tekemättä muutoksia käytöohjeeseen. Teknisii tietoja voidaan muuttaa ilman erillistä ilmoitusta.

Käytöönotto

VIRTALÄHTEEN ASENNUS/VAIHTO

1. Kierrä auki takakorkki.
2. Asenna virtalähde plusnapa (+) kohti valaisimen etupäätä.
3. Aseta taskulampun takakansi takaisin paikalleen ja ruuvaa se kiinni, kunnes se pysahtyy.
   Valaisin on kayttovalmis.

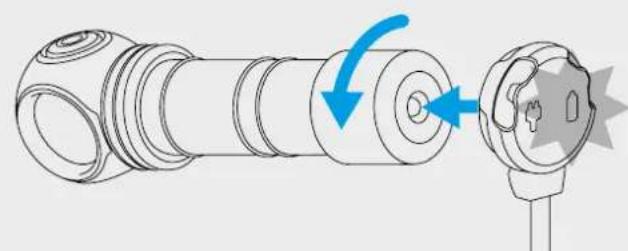

MAGNEETTILATURIN KYTKENTÄ

Kierrä takakorkin kansi auki 1/4 kierroksen verran ja kytke magneettilaturi lampun takaosaan.

LATURIN VALOINDIKAATTORI

• Jatkuva vihrea - laturi on odotustilassa.

Laturion kytkety:

Vilkkuva vihrea -lataussteen arvointi meneillaan.
Vilkkuva punainen - kierrä lampun takakansi auki 1/4 kierrosta latauksen aloittamiseksi.

Vilkkuva oranssi - USB-virtalahteen lahtojannite on liian alhainen latauksen jatkamiseksi oikein tai laturin ja akun valillä on huono kontakti. Puhdista taskulampun takakansi ja kierteitetyt osat, käytä eri virtalähdettä.
- Jatkuva punainen - lataus nimellisella latausvirralla.
- Jatkuva oranssi - USB-virtalahteen lahtojannite on lian alhainen, latausvirta voi piententy.
- Jatkuva vihrea - lataus valmis.

Käytto

Käyttoönoton valmistaminen: kierra lampun takakorkki loppuun asti.

Pois pälta -tila:

1 klikkaus: Viimeksi kaytetyn tilan päälle kytkentä.

Painallus ja sen pitäminen: Viimeksi käytetyn valon Tulikärpanen -tilan kytkeminen. Mikäli pitäminen jatkuu, alkaa valitun valon toimintatilojen selaaminen. Vapauta painiketta valinnan vahvistamiseksi.

Päälle kytketty -tila:

1 klikkaus: Lampun sammuttaminen.

Painallus ja sen pitäminen: Siirtyminen valitun valon toimintatilojen selaamiseen. Vapauta painiketta valinnan vahvistamiseksi.

2 klikkausta: Valkoisen ja ultavioletti valon valinen kytkenta toteutuu missa tahansa toimintatilassa.

Lisää/poista Strobotskoopit. Kierrä auki 1/4:IIa sommutetun tasku-lampun takakansi, pitämällä painiketta alas painettuna kierrä korkki kiinni ja sitten taas auki.

Viimeisen tehotilan muisti. Valaisin muistaa automaattisesti viimeksi kaytossa oleen tehotilan, ja kayttaa tata tehotila a palle kytkettaaessa.

Aktiivinen lampötilan hallinta. Lampun lampötilan lahestyessä

+58°C kirkkautta alennetaan turva-arvoon, joka estaa lampun ylikuumenemista pitkään. Hyvällä jaahdytksellä valaisin toimii pitkään pudottamatta kirkkautta.

Alhainen lataus. Kun kirkkaus laskee alle n. 25% nimellisarvosta, diodi vilkkuu kahdesti. Jos et ole varma, vilkkuiko valaisimen vai ei, sommuta se ja kytke se uudelleen pälle: jos varausstaso on heikko, salamat toistuvat 30 sekunnin kuluttua siitä hetkestä, kun valaisimen on kytketty pälle. Kriittisella tasolla kirkkaus pienee Tulikärpänen toimintatilan mukaiseksi.

Lukitustoiminto. Valaisimen sattumanvaraisen paallee kytkennan estamiseksi kierra takakorkki 1/4 auki.

Varoitukset

Valaisimen tohokkuuden varmistamiseksi suositellaan alkuperäisten 18650 Li-Ion -akkujen kayttöä ilman suojapiirä pituudeltaan enintään 70~mm

Turbo ja Strobo -tilat taskulamppu voi kuimentua nopeasti ja purkaa akun suurella virralla. Ålä jätä taskulamppua ilman valvontaa, sillä voimakas valo voi kuimentaa voimakkaasti lahellä olevia esineitä ja aiheuttaa jopa tulipalon.

Jos haluat sailyttäa tai kuljettaa taskulamppua taskussa tai laukussa, aktivoi lukitustoiminto, jotta se ei kytkeydy paallee vahingossa.

Alä lataa taskulampun akkua, kun ympäristön lamptila on alle 0^

1 Noudata aina tāmān ohjekirjan neuvoja ja suosituksia.
2. Käytä valaisimessa ainoastaan suositteltuja akkuja.
3. Huolehdi aina akkujen oikeasta napaisuudesta.
4. Ää tee muutoksia valaisimeen. Muutosten tekeminen mitäöi takuun.
5. Estä veden tai muiden nesteiden paäsy valaisimen sisään.
6. Älä ikinä osoita taskulampulla ihmisten tai elänten silmiin. Valaisimen kirkas valo voi silmiin suunnattuna aiheuttaa nikovammoja.
7. Älanna lasten käyttaa valaisinta ilman aikuisen valvontaa.

Valmistaja eivät vastaa vahingoista, jotka aiheutuvat tuotteen virheellisestä käytösta.

Huolto ja säilytys

Akkupesän kierteet ja tiivisterengas tulisi puhdistaa liasta ja rasvasta vähintään kaksi kerta vuodessa. Kulunut tiivisterengas heikentäa valaisimen veden- ja polynkestävyttä. Likaantuminen ja voitelun puute aiheuttaa kierteiden ja tiivisteen tavallista nopeampaa kulumista.

Näin puhdistat akkuplesän kierteet:

1 Kierra akkuplesan korkki auki ja poista tiivisterengas esim. hammad-tikulla (alä käytä teräviä metalliesineita, jotta tiiviste e vahingoitu).
2. Pyyhi tiivisterengas huolellisesti liinalla. Alä käytä liuottimia. Jos tiivisterengas on kulunut tai rikkoutunut, korvaa se uudella.

1. Puhdista teraskierre huolellisesti harjalla kayttäen etanolia. Välta etanolin pääsemistä valaisimen sisään, koska se voi aiheuttaa valaisimen toimintahäriöitä..

Puhdistuksen jälkeen voitele kierre ja paikalleen asennettu rengastii-viste PAO -pohjaisella silikonilla, esim. Nyogel 760G. Muiden voite-luaineiden käytto on kielletty. Käytettaessä valaisinta tehokkaasti tai erityisen polyisissä olosuheissa suositellaan puhdistamista ja voitelua tarvittaessa.

EI SUOSITELLA paristojen jattamista valaisimen sisalle pitkaksi ajaksi, koska paristot voivat vuotaa tai vahingoittaa valaisimen sisalosia. Jos pidat valaisinta kayttovalmiina (paristot asetetuina valaisimeen), niin ensin aseta valaisimeen uudet ja ladut paristot, noudata niille sopivaa sailytyslampotilaa ja tarkasta niiden kunto vaikkapa kerran kuussa. Jos olet huomannut mitaan merkkejä paristojen viottumisesta, irrota ne valaisimesta valittomasti ja ota.POIS kaytosta.

Takuu ja huoIto

10 vuoden maksuton takuuholto (ei koske virtalähteita, latureita, painikkeita ja yhdyslittimiä, joilla on 2 vuoden takuu) OSTOPAIVASTASTOSTOKUITTA vastaan. Takuu ei korvaa seuraavaa:

1 Ohjeitten vastainen kayttö.
2. Epapatevan huoltajan modifiointi- tai huoltoyritys.
3. Käytto klooratussa, saastuneissa;nesteissä tai merivedessä.
4. Nesteseen upottamisen yhteydessa tiiviyden rikkoutuessa.
5. Altistuminen korkealle lampotilalle tai kemikaaleille, mm. akkuvedelle.
6. Vialisten virtalähteiden käytö.

Edustusto Suomessa

Hitsaajankatu 7,00810 Helsinki, Suomi [phone] · [e-mail] www.armytek.fi

Hitsaajankatu 7,00810 Helsinki, Suomi [phone] · [e-mail] www.armytek.fi

Hitsaajankatu 7,00810 Helsinki, Suomi [phone] · [e-mail] www.armytek.fi
