Wizard C2 WUV - Lampa ArmyTek - Gratis bruksanvisning och manual

Produkttyp	Uppladdningsbar pannlampa med dubbelt ljus (vitt och UV)
Märke	ArmyTek
Modell	Wizard C2 WUV
Använda LED	2 x Cree XD16 (vita) + 2 x Prolight PQ2N (ultravioletta)
Optiktyp	TIR (lins med härdat antireflexglas)
Ljusflöde (vitt)	Upp till 1100 lumen (Turbo)
UV-effekt	Upp till 1595 mW (Turbo)
Ljusräckvidd	98 meter (vitt)
Strålvinkel (vitt)	70° (fokuserad) / 120° (bred)
Ljuslägen (vitt)	Turbo (1100 lm), Base2 (410 lm), Base1 (130 lm), Firefly (0.6 lm), Strobe
Ljuslägen (UV)	Turbo (1595 mW), Base2 (491 mW), Base1 (120 mW), Firefly (1 mW), Strobe
Strömförsörjning	1 x Li-ion 18650-batteri (oskyddat, max 70 mm långt)
Mått (L x Ø kropp x Ø huvud)	112 mm x 20.4 mm x 33 mm
Vikt (utan/med batteri)	65 g / 115 g
Vatten- och dammskydd	IP68 (ned till 10 m i 2 timmar)
Stöttålighet	Fall upp till 10 meter
Drifttemperatur	Aktivt överhettningsskydd över 58 °C
Magnetladdare	Ja, med LED-indikatorer (röd = laddar, grön = klar)
Specialfunktioner	Växling vitt/UV med dubbelklick, låsning genom att skruva av locket, stroboläge, minne för senaste läge
Inbyggd magnet	Ja, kraftfull magnet i bakstycket
Avtagbart klämma	Ja, i stål
Inkluderat pannband	Ja, med 180° rotation
Underhåll och rengöring	Rengör gängor och tätningar 1-2 gånger per år med etanol och silikonfett (Nyogel 760G)
Garanti	10 år (exkl. batterier, laddare, knapp, kontaktbox: 2 år)

Vanliga frågor - Wizard C2 WUV ArmyTek

Hur installerar man batteriet?

Skruva av baklocket, sätt i batteriet med pluspolen (+) mot lampans huvud, skruva sedan på locket helt.

Hur laddar man lampan?

Skruva av baklocket 1/4 varv, anslut magnetladdaren till lampans baksida. Röd lampa indikerar laddning, grön indikerar klar.

Hur växlar man mellan vitt och UV-ljus?

När lampan är tänd, gör ett dubbelklick på knappen för att växla mellan vitt och ultraviolett ljus och vice versa.

Vilken typ av batteri ska man använda?

Använd ett standard Li-ion 18650-batteri utan skyddskrets, med en maximal längd på 70 mm.

Är lampan vattentät?

Ja, den är IP68-certifierad: den kan nedsänkas upp till 10 meter i 2 timmar.

Hur låser man lampan för att förhindra oavsiktlig tändning?

Skruva av baklocket 1/4 varv för att bryta den elektriska kretsen.

Vad gör man om lampan blir varm i Turbo-läge?

Lampan har ett aktivt skydd: om temperaturen överstiger 58 °C minskar ljusstyrkan automatiskt för att förhindra överhettning.

Hur rengör man tätningarna?

Skruva av locket, ta försiktigt bort tätningen med en tandpetare, rengör med en mjuk trasa (inga lösningsmedel), smörj sedan med silikonfett som Nyogel 760G.

Kan lampan användas som cykellampa?

Ja, tack vare sin kompakta kropp, inbyggd magnet och avtagbar klämma. Ett snabbfäste finns som tillbehör.

Vad gör man om lampan inte tänds?

Kontrollera att batteriet är korrekt isatt (pluspol mot huvudet) och att baklocket är ordentligt skruvat. Prova ett laddat batteri. Om problemet kvarstår, kontakta kundtjänst.

BRUKSANVISNING Wizard C2 WUV ArmyTek

Tack for att du har valt produiter av Armytek.

Läs instruktionerna före användningen.

Specification

Namp på modellen Wizard C2 WUV (White)
LED/Typ av optik 2 x XD16 (vit) + 2 x Prolight PQ2N (ultraviolett)/TIR
Lusstabilisering FULL (konstant lus)
		Vit lusutgång Ultraviolett lusutgång
Lusflöde 1100 lm 1595 mW
Peak-ljusintensitet 2400 cd -
Öppningsvinkel (punkt : diffus lus) 70°:120°
Lusinterval 98 m		-
Vägländ		-	400 nm
Lagen, lusström och arbetsid (försiken utfördes vid 18650 Li-Ion 3200 mAh batteriinnan lusstyrkan sjönkt till 10% av den ursprungliga styrkan)	Turbo	1100 lm/2 t 30 min (520 lm after 90 sec)	1595 mW/3 t
	Perus2	410 lm/4 t	491 mW/7 t 30 min
	Perus1	130 lm/13 t	120 mW/32 t
	Tulikärpänen	0.6 lm/65 d	1 mW/9 d
	Strobo	410 lm/1 Hz/17 t	1595 mW/1 Hz/15 t
Batterier		1x18650 Li-Ion
Längd/Kroppdiameter/Huvuddiameter		112 mm/20.4 mm/33 mm
Viktutan/med batteri		65 g/115 g
Damm- och fuktskydd, slagtålighet		IP68. Dyk 10 m upp till 2 t. Fall från 10 m

All ova nstaende upgifter har fatts som ett resutat av matningar enigt standarden ANSI/NEMA FL1-2009. Tester ar utforda pa ingaende batteriet. Uppgifter kan variera beroende p miljoforhallanden, varmeavleding och andra faktorer.

Pannlampa: enkel enhancesmanovrering, saker huvudfaste. Iett stycke holje utan langa ledninger, otillforlitiga gummikontakter erler onodi-ga block. Lyktan ar latt att montera, ta bort och rotera 180^ i fcastet. Silikonring med snabb frigoring ger en extra fixering

Lykta for varje dag: kompakt kropp, bekvam sidoknapp, speciell matt anodisering utan skarp räfling, stark integrerad magnet i bakre locket och sækert avtagbart ståklipp

Cykellampa: holje tillverkat av slitstarkt och lattviktigt aluminium av flygplanskritet, hog slagthalighet, fjader i bakstycket for bättre skydd av batteri och Förare. Konstant Ijusutan flimmer, valfritt snabbkoppingsfaste

• Fyra lysdioder: kraftfullt UV-ljus upp till 1.6 W och vitt ljus upp till 1100 lumen tack vare 2 lysdioder for varje ljus
• Ultraviolett lus ar avsett for att upptäcka hushàllsfläckar, läckor, fluorescerande marken, hitta mineraler, utföra rattsmedicinska undersökningar, verifiera aktheten hos pengar och pass
• 5 Jusstyrkor for varje lijus, enkel anvandning med en knapp och dubbelklick for att vaxla mellan vitt och ultraviolett lijus
  Bekvam vidstrale med ett helt upgraderat optiskt system, TIR-linsen skyddas mot repor av hardat glas med antireflexbelaggning

Den innovativa tekniken gör det möjlig att använda alla standard 18650 Li-lon-batterier och ger fullständigt skydd mot kortslutningar även om den magnetiska portenkommen ikontakt med metallföremäl
- Aktivt skydd mot überhettning over +58^ i realtid och indikering som varnar for lag batteriniva
- Fullständigt skydd mot vatten, smuts och damm enligt IP68-standarden - ficklampan fortssätter att fungera även på 10 meters djup. Klarar fall på upp till 10 meter
- Tillforlitig och vattentät magnetisk port

Komplett uppsätting

Ficklampa, 18650 Li-Ion 3200 mAh batteri, magnetisk USB-laddare, klipp, huvudfaste, 2 extra O-ringar, anvandarmanual.

Tillverkaren forbehäller sig rätten att äandra utrustningen på egen handutanattäandrabruksanvisingen.Specifikationerna kan andrasutan foregående meddelande.

Förberedelse für användning

Kontroll

FOR ATT INSTALLERA/BYTA BATTERIET

1. Skruva loss ficklampans bakstycke.
2. Satt i batteriet med den positiva (+) kontakten mot ficklampans huvuddel.
3. Satt tillbaka ficklampans baksida och skruva fast den tills den stannar.

Ficklampan ar klar for anvandning.

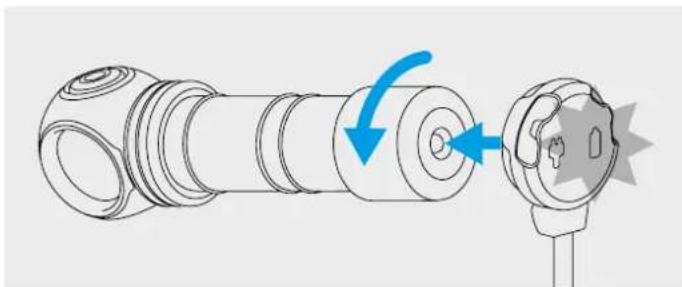

ANSLUTNING AV MAGNETISK LADDARE

Skruva loss ficklampans bakstycke med 1/4 och anslut magnetladdaren till ficklampans baksida. Låg

LADDARENS FARGINDIKERING

Laddaren ar inte ansluten:

• Fast gront -enheten ar i standby-lage.

Laddaren ar ansluten:

• Blinkar gront - batteriets spanningsniva utvärderas.
• Blinkar rott — skruva loss ficklampans bakstycke med 1/4 für att börja ladda.
• Blinkar orange - USB-utgang spänningen fran nataaggregatet ar for lag for att fortsaatta att ladda ordentligt, ell er sa ar kontakten mellan laddaren och batteriet dalg. Rengor bakluckan och gängorna pa lyktan, anvand en annan stromkalla.
• Fast rott - laddning med nominell laddningsström.
• Fast orange — USB-utgang spänningen frän nataggregatet ar for laggTurbolägena och Stroboskoperna kan ficklampan snabbt varmas upp laddningsströmmen kan minsa. och ladda batteriet med hög stromstyrka. Lämna inte lyktan ohevakad,
• Fast gront - laddningen ar slutford.
  For att e ektiv anvanda ficklampan rekommenderar vi 18650 Li-Ion-batterier utan ett skyddskort som ar hogst 70mm lengna.

Förberedelse for användning: Skruva fast bakre lamplocket.

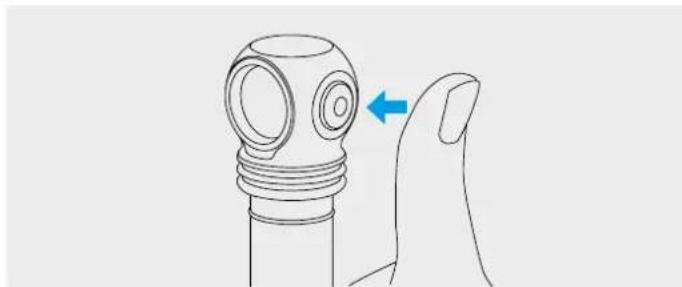

1 klick: Aktivering av det senast anecdä laget.

Tryck och hällning: Aktivering av Eldfluga-laget av det senast användaljuset. Längre hällning börjar cyklisk sökning bland lagena for det valda Ijuset. Slapp knappen for att gora ett val.

1 klick: Inaktivering av ficklampan.

Tryck och hällning: Gà till den cykliska växlingen av lagena av de valda ljuset. Slapp knappen for att Göra ett val.

2 klick: Växling mellan vitt och ultraviolett ljus i alla lagen.

Lagg till/Ta bort Stroboskop. Skruva loss bakluckan pa avstangda lampan med 1/4,tryck och hall ned knappen, skruva pa och lossbakstycket.

Autominne. När du stängt av lampankommen det sista laget att komma ihag for snabb atkomst nasta gang det slas pa.

System for aktiv termisk kontroll. När ficklampans temperatur när +58 °C, minskas lusstyrkan till ett säkert varde, vilket inte lately ficklampan overhettas under lang tid. Under goda kylförhällanden lyser ficklampan utan minskad lusstyrkan.

Lag batteriniva. När lusstyrkan sjunker med ca 25% av det nominella,kommen lysdioden att blinka 2 gänger. Om du inte ar saker pa om ficklampan blinkade eller inte, stäng av och satt pa den en gang till: vid lag laddningsniva kommt den att blinka inom 30 sekunder after att ficklampan har sats pa. Vid en kritisk laddningsniva sjunker lusstyrkan till Eldflugan.

Läsfunktion. För att forhindra ficklampans slumpmässiga aktivering, skruva loss bakstycket med 1/4.

Varning

dGturbolagena och Stroboskoperna kan ficklampan snabbt varmas upp och ladda batteriet med hog stromstyrka. Lamna inte lyktan ohevakad, eftersom det starka lusat kan varma upp narliggande foremal och till och med orsaka en brand.

Omdu villforvaraellberfaicklampani enfickaellervaskamaste du aktiveralaasfungtionenmot oavsiktligaktivering.

Ladda inte batteriet i lyktan nar omgivningstemperaturen ar lagre an 0^

1 Följ alltid dessa instruktioner och batteriregler.
2. Använd endast rekommenderade batterier.
3. Stör inte batteripolariteten.
4. Forsök intealander modifiera ficklampan ellers desskomponenter, detkommen att upphava din garanti pa den.
5. Låt inte vatten aller andra vätskor komma in i ficklampan.
6. Led inte den medfoljande ficklampan i ögonen pa manniskor aller djur - det kan orsaka kortvarig bländning.
7. Låt inte barn använda ficklampan utan vuxenövervakning.

Företaget ansvarar inte für skada som orsakats av användaren till följd av felaktig användning.

Vård och förvaring

Det rekommenderas att ficklampans gängor och tätningsringar rengörsv av smuts och gammelt fett 1-2 gänger om Året. Kom ihag att tillforlitigt skydd av ficklampan mot vatten och dammi inte kan sakerstallas av slittna tätningar, och fororening och brist pa smörjning leder till snabbforsamring av tätningar och tradar.

Att rengöra traden behover du att:

1. Skruva av bakluckan och ta bort O-ringen genom att försiktigt plocka upp den med en tandpetare (metallföremål kan skada ringen).
2. Torka O-ringen noggrant med en mjuk trasa (papper kan anvandas) utan att anvanda losningsmedel. Om O-ringen ar sliten aller skadad maste den bytas ut med en ny.
3. Rengör metallträdarna försiktigt med en borste med etylalkohol. Undvik att fål alkohol i ficklampan, damit det kan leda till störningar i Funktionen.

Vid slutzforandet av rengoringen borbtradarna och O-ringen plops smorjas med ett silikonpolyalfaolefinbaserat smorjmedel, till exempl Nyogel 760G. Anvandningen av andra smorjmedel ar oacceptabel. Vid aktiv drift erler anvandning vid sarskilt dammiga forhallanden reckomenderas att rengora och smorja vid behov.

DET REKOMMENDERAS INTE att lamna batterierna inuti kicklampan under langvarig lagring, eftersom de kan lacka och skada kicklampans inre delar. Om du haller kicklampan i fardigt tillstand med installerade batterier, sca du forinstallera nya och laddade batterier, observera lagrangstemperaturen som ar tillaten for dem och kontrollera deras tillstand minst en gang i manaden. Om du marker nagra tecken pa skador pa batterierna, ta bort dem direkt fran kicklampan och ta dem ur drift.

Garanti och service

En garantireparation ar Gratis kan utforas i upp till 10 ar (med undantag for batterier, laddare, knappar och kontakter, som har 2 ars garanti) sedan inkopsdatumet med ett Dokument som bekräftar inköpet. Garantin tacker inte skador i foljande fall:

1. Användning som inte sker enligt instruktionerna.
2. Forsök att modifiera eller lagaprodukten med hjälp av en ocertificerad specialist.
3. Användning i klorerade, fororenade vatskor erher havsvatten.
4. Nedsänkning i vätska med trasig tāhet.
5. Exponering for varm temperatur erer kemikalier, inklusive vatska fran lackande batterier.
6. Använding av laggvalitativa batterier.

Representation IEU
