Viking Pro - Lamppu ArmyTek - Ilmainen käyttöohje ja opas

Tuotetyyppi	Taktiikkalamppu
Merkki	ArmyTek
Malli	Viking Pro
LED	Cree XHP50.2
Maksimivalovirta	2200 luumenia
Valokeilankantama	288 metriä
Maksimivalovoima	20800 kandelaa
Valokeilan kulma	Kapea 11°, leveä 40°
Virtalähde	1 Li-Ion 18650 -akku (suositeltu purkausvirta 10A)
Mitat (P x rungon Ø x pään Ø)	160 x 25.4 x 41 mm
Paino (ilman akkua / akun kanssa)	135 g / 185 g
Suojausluokka	IP68 (upotus 25 m / 5 h)
Valotilat	Turbo (2200 lm), Base3 (400 lm), Base2 (150 lm), Base1 (56 lm), Strob2 (2200 lm), Strob1 (150 lm)
Käyttöaika (3500 mAh akulla)	Turbo 1h33, Base3 5h13, Base2 12h20, Base1 32h, Strob2 3h, Strob1 23h
Ohjaustavat	Metsästäjä (oletus) ja Taktiikka
Runkomateriaali	Ilmailualumiini, mattapintainen anodisointi
Kehys	Teräs, mattamusta heijastamaton titaanipinnoite
Kirkkauden vakaus	Täysi (tasainen valo)
Ylikuumenemissuoja	Aktiivinen yli +58°C
Alhaisen akun merkkivalo	LEDin vilkkuminen
Lukitustoiminto	Takakannen avaus 1/4 kierrosta
Toimitussisältö	Lamppu, 18650 3500 mAh -akku, magneettinen USB-laturi, pidike, rannehihna, kotelo, silikoninen taktinen rengas, 2 vararengasta, käyttöohje
Takuu	10 vuotta (paitsi akku, laturi, painike: 2 vuotta)
Huolto	Kierteiden ja tiivisterenkaiden puhdistus 1–2 kertaa vuodessa, voitelu Nyogel 760G -silikonirasvalla
Käyttölämpötila	Jopa -40°C

Usein kysytyt kysymykset - Viking Pro ArmyTek

Kuinka vaihtaa ohjaustapaa Metsästäjän ja Taktiikan välillä?

Vaihtaaksesi Metsästäjä-tilasta (oletus) Taktiikka-tilaan, kierrä päätä auki ja kiinni vähintään 10 kertaa. Tauko kunkin liikkeen välillä ei saa ylittää yhtä sekuntia. Lamppu vilkkuu kerran vahvistaakseen vaihdon.

Kuinka lukita lamppu tahattoman syttymisen estämiseksi?

Lukitaksesi lampun, kierrä takakantta noin 1/4 kierrosta auki. Tämä katkaisee virtapiirin ja estää tahattoman syttymisen kuljetuksen tai varastoinnin aikana.

Kuinka ladata akku magneettisella laturilla?

Kiristä lampun pää tiukasti kiinni, kytke sitten magneettinen laturi lampun takaosaan. Laturin merkkivalo kertoo tilan: punainen tasainen = normaali lataus, vihreä tasainen = lataus valmis.

Mitä magneettisen laturin merkkivalot tarkoittavat?

Vihreä tasainen: lataus valmis tai odotus. Punainen tasainen: lataus käynnissä. Oranssi tasainen: USB-jännite alhainen, lataus hidastettu. Punainen vilkkuva: likaiset koskettimet. Oranssi vilkkuva: jännite liian alhainen tai huono kosketus.

Mitä akkua käyttää Turbo-tilassa?

Käytä Turbo-tilan vakaaseen toimintaan 18650 Li-Ion -akkua ilman suojapiiriä, tai suojapiirillä, joka sallii vähintään 10 A purkausvirran. Suositellaan alkuperäisiä ArmyTek-akkuja.

Kuinka puhdistaa ja huoltaa lamppu?

Puhdista kierteet ja tiivisterenkaat 1–2 kertaa vuodessa. Poista rengas hammastikulla, puhdista se pehmeällä liinalla, puhdista sitten kierteet harjalla ja alkoholilla. Voitele Nyogel 760G -silikonirasvalla.

Mikä on takuu ja mitä se kattaa?

Lampulla on 10 vuoden takuu ostopäivästä alkaen, joka kattaa valmistusvirheet. Akut, laturit ja painikkeet on taattu 2 vuotta. Takuu ei kata vahinkoja, jotka johtuvat virheellisestä käytöstä tai luvattomista muutoksista.

Voinko käyttää lamppua veden alla?

Kyllä, lamppu on luokiteltu IP68, mikä mahdollistaa upotuksen jopa 25 metriin 5 tunnin ajan. Varmista, että takakansi on tiukasti kiinni ja tiivisteet ovat hyvässä kunnossa.

Kuinka siirtyä Strob-tilaan?

Metsästäjä-tilassa voit aktivoida Strob2-tilan lisäämällä sen lisätiloihin nopeiden painallusten menettelyllä. Taktiikka-tilassa kierrä päätä 1/8 kierrosta auki ja sytytä lamppu: se syttyy Strob-tilaan (Strob1 tai Strob2 viimeisimmän valinnan mukaan).

Miksi lamppuni kuumenee Turbo-tilassa?

Turbo-tila tuottaa maksimitehon (2200 lm), mikä aiheuttaa lämpöä. Lampussa on aktiivinen suoja, joka vähentää kirkkautta, jos lämpötila ylittää +58°C. Normaalissa käytössä kuumeneminen on normaalia eikä vaarallista.

KÄYTTÖOHJE Viking Pro ArmyTek

Kiitos Armytek, tuotteen valinnasta.

Ennen käytön aloittamista tutustu käyttöohjeeseen.

Ominaisuudet

Malli Viking Pro (White)
LED/Optilkka Cree XHP50.2/Rypistynyt heijastin
Kirkkauden vakauttaminen TÄYSI (jatkuva valo)
Valovirta 2200 lm
Valokeilan intensiteetti 20800 cd
Keskipiste: Sivuvalaistus 11°:40°
Valoetäisyys 288 m
Toimintotilat, valovirta ja tolminta-alka(kokeet suoritettiin käyttäen akku 18650 Li-lon 3500 mAh, kunnes kirkkaus putosi 10% :lin alkuperäisestä arvosta)	Turbo 2200 lm/1 t 33 min (940 lm 3 min jälkeen)
	Perus3	400 lm/5 t 13 min
	Perus2	150 lm/12 t 20 min
	Perus1	56 lm/32 t
	Strobo2	2200 lm/15 Hz/3 t (940 lm 3 min jälkeen)
	Strobo1	150 lm/15 Hz/23 t
Virransyöttö		1x18650 Li-lon
Pituus/rungon halkaisija/pään halkaisija		160 mm/25.4 mm/41 mm
Paino ilman akkua/akun kanssa		135 g/185 g
Pöly- ja kosteussuojaus, iskunkestävyys		IP68. Uppoaminen 25 m asti enintään 5 t. Putoaminen 25 m

Lämpimän valon lyhtyjen valovirta on noin 7% pienempi, valon kantama on noin 3% pienempi. Kaikki yllä olevat tiedot ovat ANSI/NEMA FL1-2009 -mittauksista. Testit suoritetaan akkupaketille. Tiedot voivat vaihdella ympäristöolosuhteista, lämmöntuotosta ja muista tekijöistä riippuen.

- Erikoisvalmisteinen tarkkuusheijastin suuritehoiselle laajavalodiodille ja heijastamaton karkaistu lasi luovat suuren valopisteen, jossa on 2200 lumenin laaja sivuvalaistus. Valopisteen halkaisija 20 metriä 100 metrin etäisyydellä

- Tehokas elektroniikka takaa valon tasaisen kirkkauden jopa -40 °C : ssa ja epätäydellisesti ladatun akun kanssa

- Kahdenlainen valvonta: metsästys ja taktinen valvonta. Taktinen tyyppi mahdollistaa nopean pääsyn maksimikirkkaustilaan ja Stroboskooppiin

- Kestää minkä tahansa kaliiperin aseiden rekyyliä parannettujen jou-sien ja ohjaimen sijoittamisen ansiosta vahvistettuun kapseliin, jossa on suojaava yhdiste

- Halkaisijaltaan 1 tuuman vakiorunko on yhteensopiva kaikkien lisävarusteiden kanssa, mukaan lukien alkuperäinen magneettinen etäkytkin ja magneettinen asekiinnike, joka voidaan nopeasti irrottaa ja asentaa aseeseen

- Kaksivaiheinen elektroninen painike on samanlainen kuin mekaani- nen painike, siinä on kaksi painamistasoa, ja siitä on tullut hiljainen, ja sen käyttöikä on kasvanut yli 20 kertaa

- Kuperan painikkeen ansiosta taskulamppu on helppo kytkeä päälle kämmenellä

- Innovatiivinen tekniikka mahdollistaa minkä tahansa standardin 18650 Li-lon-akun käytön, joiden purkausvirta on 10A, ja tarjoaa täyden oikosulkusuojauksen myös silloin, kun magneettinen portti koskettaa metalliesineitä

- Yksiosainen lentokonealumiinirunko, mattapintainen erikoisanodisointi ilman teräviä nystyröitä

- Teräs silmiinpistävää kehys, jossa on musta mattapintainen heijastamaton titaanipinnoite, joka eliminoi havaitsemisen, ja jota käytetään optisen järjestelmän lisäsuojana pudotettaessa ja iskujen murskaustyökaluna

- Aktiivinen suojaus yli +58 °C:n ylikuumenemista vastaan reaaliaikaisesti ja varoitus akun heikosta latauksesta

- Täysin suojattu vedeltä, lialta ja pölyltä IP68-luokituksen mukai-sesti — lyhty toimii jopa 25 metrin syvyydessä 5 tuntiin asti. Kestää pudotukset 10. kerroksesta

- Kestävä ja vedenpitävä magneettiportti

Pakkauksen sisältö

Taskulamppu, 18650 Li-lon 3500 mAh -akku, magneettinen USB-laturi, klipsi, rannehihna, nailonkotelo, silikoninen otepysäytin, 2 vara-O-rengasta, käyttöohje.

Valmistajalla on oikeus muuttaa pakkauksen sisältöä oman näkemyksensä mukaan tekemättä muutoksia käyttöohjeeseen. Teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.

Käyttöönotto

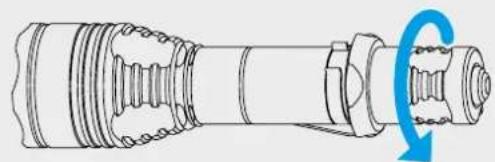

VIRTALÄHTEEN ASENNUS/VAIHTO

1. Kierrä auki takakorkki.
2. Asenna virtalähde plusnapa (+) kohti valaisimen etupäätä.
3. Aseta taskulampun takakansi takaisin paikalleen ja ruuvaa se kiinni, kunnes se pysähtyy.

Valaisin on käyttövalmis.

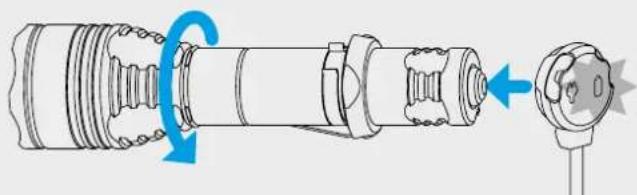

MAGNEETTILATURIN KYTKENTÄ

Kiristä taskulampun päätä, kunnes se pysähtyy, ja liitä magneettilaturi taskulampun takaosaan.

LATURIN VALOINDIKAATTORI

Laturi ei ole kytketty:

- Jatkuva vihreä – laturi on odotustilassa.

Laturi on kytketty:

• Vilkkuva vihreä – latausasteen arviointi meneillään.

• Vilkkuva punainen – puhdista takakannen ulko- ja sisäpuoliset kos-kettimet sekä laturin kosketustyynyt.

• Vilkkuva oranssi — USB-virtalähteen lähtöjännite on liian alhainen latauksen jatkamiseksi oikein tai laturin ja akun välillä on huono kontakti. Puhdista taskulampun takakansi ja kierteitetyt osat, käytä eri virtalähdettä.

• Jatkuva punainen – lataus nimellisellä latausvirralla.
• Jatkuva oranssi — USB-virtalähteen lähtöjännite on liian alhainen, latausvirta pienentynyt.
• Jatkuva vihreä – lataus valmis.

Käyttö

Käyttöönoton valmistaminen: kierrä lampun takakorkki loppuun asti.

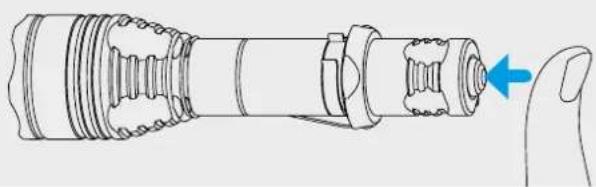

KAIKISSA TILOISSA

Pysyvästi päällä. Ensimmäinen napin painallus naksahduksella sytyt-tää lampun. Toinen painallus sammuttaa sen.

Hetkellinen päälle kytkintä. Lamppu menee päälle puolipainalluksella (ilman naksahdusta) napin painamisen ajaksi.

Käyttötavan vaihtamiseksi kierrä auki ja kiinni lampun pää vähintään 10 kertaa (käyttö-tavat vaihtuvat kiertäessä). Tauko kierreliikkeiden välillä ei saa ylittää 1 s. Lamppu vilkkuu kerran vahvistaen toimen.

Turbo. Ennen turbotilan kytkentää kierrä lampun pää kiinni, mikäli se on kierretty irti.

Lisätilat. Ennen lisätilan kytkemistä väännä lampun pää auki 1/8 kierroksen verran, jos se on kierretty kiinni. Täysi painikkeen painallus naksahdukseen saakka sytyttää lampun viimeksi käytettyyn lisätilaan.

Lisätilojen kiertovalinta. Tilan vaihtamiseksi sammuta ja kytke lamppu päälle (täysi tai puolipainallus ilman naksahdusta). Lamppu saa olla sammutettuna korkeintaan 2 s. Tilat vaihtuvat peräkkäin: Perus1 - Perus2 - Perus3 - Strobo2 (jos on aktivoitu).

Lisää/poista Strobo2 lisätiloissa. Kytke lamppu päälle vähintään 20 kertaa puolipainalluksella ilman naksahdusta. Lamppu saa olla päällä korkeintaan 1 s. Viimeinen lampun kytkentä on täysi, naksahduksella. Lamppu vilkkuu kerran vahvistaen toimen.

Etäkytkin on käytettävä Turbotilassa.

TAKTINEN TILA

Pysyvä valo. Ennen Pysyvän valon kytkentää kierrä lampun pää kiinni loppuun asti, jos se on ollut kierretty auki.

Pysyvän valon tilan valinta. Lampun pää on kiinni: kierrä se auki 1/8 kierroksen verran ja takaisin kiinni 1 s ajassa. Turbotila ja Perus2 tulevat vaihtumaan syklisesti.

Strobo. Ennen Strobo -tilan kytkentää avaa pää 1/8 kierroksen verran, jos se on kierretty kiinni.

Strobo -tilojen valinta. Pään ollessa auki 1/8 kierrosta kierrä se kiinni ja taas auki 1 sekunnissa. Strobo1 ja Strobo2 -tilat vaihtuvat peräkkäin.

Etäkytkin voi käyttää KAIKISSA käyttötiloissa.

Viimeisen tehotilan muisti. Valaisin muistaa automaattisesti viimeksi käytössä olleen tehotilan, ja käyttää tätä tehotilaa päälle kytkettäessä.

Suuren kirkkauden turvatilat. Turbotila nostavat valaisimen kirk-kautta siihen asti, kun sen lämpötila ja virtalähteen käyttämä virta eivät ylitä kriittisiä arvoja.

Värivakauden ja turvallisen pehmeän aloituksen järjestelmä

pidentää valaisimen toiminta-aikaa, ja akun käyttöaikaa sekä suojaavat sitä alhaiselta lataukselta ja ylikuumenemiselta.

Aktiivinen lämpötilan hallinta. Lampun lämpötilan lähestyessä +58 °C kirkkautta alennetaan turva-arvoon, joka estää lampun ylikuumenemista pitkään. Hyvällä jähdytyksellä valaisin toimii pitkään pudottamatta kirkkautta.

Alhainen akun varaustaso. Jos tilan kirkkaus laskee alle noin 25% nimelliskirkkaudesta, diodi vilkkuu 2 kertaa (30 sekuntia taskulampun kytkemisen jälkeen). Jos et ole varma, vilkkuiko taskulamppu vai ei, kytke se pois päältä ja uudelleen päälle: jos akun varaustaso on alhainen, vilkkuminen toistuu.

Lukitustoiminto. Valaisimen sattumanvaraisen päälle kytkennän estämiseksi kierrä takakorkki 1/4 auki.

! Varoitukset

Turbo ja Strobo2 vakaan toiminnan takaamiseksi suositellaan alkuperäisten 18650 Li-lon -akkujen ilman suojakortia tai sellaisen suojakortin kanssa, joka takaa 10A purkausvirta-arvon.

Turbo ja Strobo2 -tilat taskulamppu voi kuumentua nopeasti ja purkaa akun suurella virralla. Älä jätä taskulamppua ilman valvontaa, sillä voimakas valo voi kuumentaa voimakkaasti lähellä olevia esineitä ja aiheuttaa jopa tulipalon.

Jos haluat säilyttää tai kuljettaa taskulamppua taskussa tai laukussa, aktivoi lukitustoiminto, jotta se ei kytkeydy päälle vahingossa.

Älä lataa taskulampun akkua, kun ympäristön lämpötila on alle 0 °C.

1. Noudata aina tämän ohjekirjan neuvoja ja suosituksia.
2. Käytä valaisimessa ainoastaan suositeltuja akkuja.
3. Huolehdi aina akkujen oikeasta napaisuudesta.
4. Älä tee muutoksia valaisimeen. Muutosten tekeminen mitätöi takuun.
5. Estä veden tai muiden nesteiden pääsy valaisimen sisään.
6. Älä ikinä osoita taskulampulla ihmisten tai eläinten silmiin. Valaisimen kirkas valo voi silmiin suunnattuna aiheuttaa näkövammoja.
7. Älä anna lasten käyttää valaisinta ilman aikuisen valvontaa.

Valmistaja eivät vastaa vahingoista, jotka aiheutuvat tuotteen virheellisestä käytöstä.

Huolto ja säilytys

Akkupesän kierteet ja tiivisterengas tulisi puhdistaa liasta ja rasvasta vähintään kaksi kertaa vuodessa. Kulunut tiivisterengas heikentää valaisimen veden- ja pölynkestävyyttä. Likaantuminen ja voitelun puute aiheuttaa kierteiden ja tiivisteen tavallista nopeampaa kulumista.

Näin puhdistat akkupesän kierteet:

1. Kierrä akkupesän korkki auki ja poista tiivisterengas esim. hammas-tikulla (älä käytä teräviä metalliesineitä, jotta tiiviste ei vahingoitu).
2. Pyyhi tiivisterengas huolellisesti liinalla. Älä käytä liuottimia. Jos tiivisterengas on kulunut tai rikkoutunut, korvaa se uudella.
3. Puhdista teräskierre huolellisesti harjalla käyttäen etanolia. Vältä etanolin pääsemistä valaisimen sisään, koska se voi aiheuttaa valaisimen toimintahäiriöitä.

Puhdistuksen jälkeen voitele kierre ja paikalleen asennettu rengastiiviste PAO -pohjaisella silikonilla, esim. Nyogel 760G. Muiden voiteluaineiden käyttö on kielletty. Käytettäessä valaisinta tehokkaasti tai erityisen pölyisissä olosuhteissa suositellaan puhdistamista ja voitelua tarvittaessa.

EI SUOSITELLA paristojen jättämistä valaisimen sisälle pitkäksi ajaksi, koska paristot voivat vuotaa tai vahingoittaa valaisimen sisälosia. Jos pidät valaisinta käyttövalmiina (paristot asetettuina valaisimeen), niin ensin aseta valaisimeen uudet ja ladatut paristot, noudata niille sopivaa säilytyslämpötilaa ja tarkasta niiden kunto vaikkapa kerran kuussa. Jos olet huomannut mitään merkkejä paristojen viottumisesta, irrota ne valaisimesta välittömästi ja ota pois käytöstä.

Takuu ja huolto

10 vuoden maksuton takuuhuolto (ei koske virtalähteitä, latureita, painikkeita ja yhdysliittimiä, joilla on 2 vuoden takuu) ostopäivästä ostokuittia vastaan. Takuu ei korvaa seuraavaa:

1. Ohjeitten vastainen käyttö.
2. Epäpätevän huoltajan modifiointi- tai huoltoyritys.
3. Käyttö klooratussa, saastuneissa nesteissä tai merivedessä.
4. Nesteeseen upottamisen yhteydessä tiiviyden rikkoutuessa.
5. Altistuminen korkealle lämpötilalle tai kemikaaleille, mm. akkuvedelle.
6. Viallisten virtalähteiden käyttö..

Edustusto Suomessa

Hitsaajankatu 7, 00810 Helsinki, Suomi

[phone] · [e-mail]

www.armytek.fi
