KÄYTTÖOHJE UA-767F A&D

Ennakkohuomautukset 2

Varotoimet....2

Osien tunnistus 5

Symbolit 6

Toimintatila 8

Toimintatila 9

Monitorin käyttö....10

Paristojen asennus/vaihto 10

Ilmaletkun liittäminen 11

Vaihtovirtasovittimen liittäminen 11

Sisäänrakennetun kellon säätäminen 12

Oikean mansettikoon valitseminen 13

Käsivarren mansetin asettaminen 13

Tarkkojen mittausten tekeminen 15

Mittaus....15

Mittauksen jälkeen 15

Mittaukset 16

Tavallinen mittaus 16

Mittaus halutulla systolisella paineella 17

Tarkkaa mittausta koskevia huomautuksia 17

Tietojen hakeminen muistista 18

Mikä on IHB/AFib-indikaattori? 20

Mikä on AFib?......20

%IHB/AFib 20

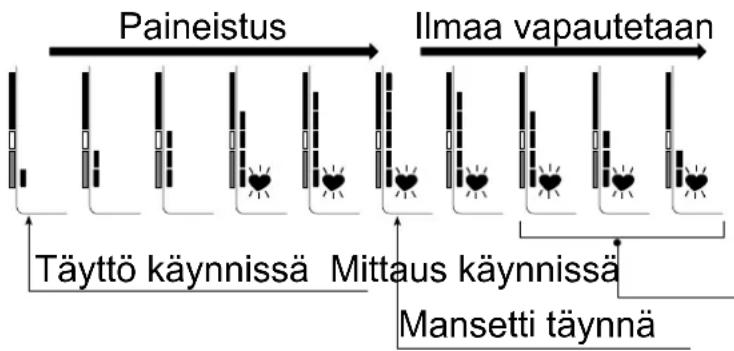

Paineen palkki-indikaattori....21

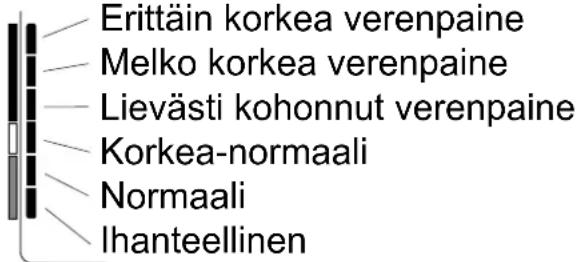

WHO-luokitusindikaattori 21

Tietoja verenpaineesta 22

Mikä on verenpaine? 22

Mitä kohonnut verenpaine tarkoittaa ja kuinka sitä hoidetaan? . 22

Miksi verenpainetta kannattaa mitata kotona?...... 22

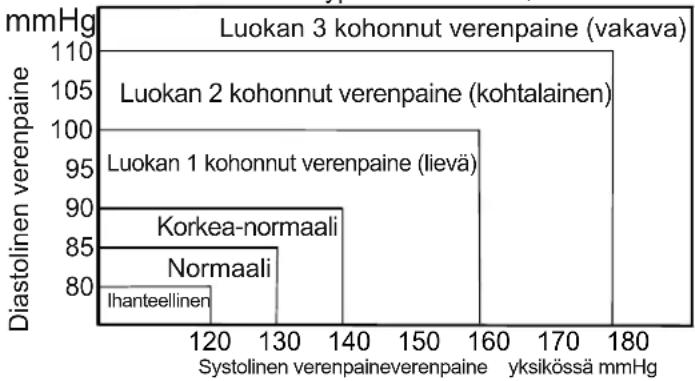

WHO:n verenpaineluokitus 22

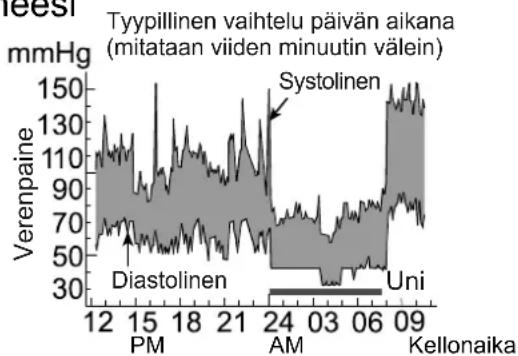

Verenpaineen vaihtelut.... 22

Vianmääritys 23

Huolto 24

Tekniset tiedot 24

Hyvät asiakkaat

Onnittelut! Olette hankkineet A&D:n huipputekniikkaa edustavan verenpainemonitorin, joka on yksi edistyksellisimmistä tänä päivänä saatavilla olevista monitoreista. Tämä helppokäyttöinen ja tarkka monitori helpottaa päivittäistä verenpainehoitoa.

Suosittelemme lukemaan tämän oppaan huolellisesti ennen laitteen käyttöä ensimmäistä kertaa.

Ennakkohuomautukset

Tämä laite on lääkinnällisiä laitteita koskevan neuvoston direktiivin 93/42 ETY mukainen. Tämän osoittaa CE_0123 -yhdenmukaisuusmerkintä. (0123: Numero viittaa asianomaiseen ilmoitettuun laitokseen)
☐ Laite on tarkoitettu aikuisille, ei vastasyntyneille tai pikkulapsille tehtyihin mittauksiin.
Käyttöympäristö. Laite on tarkoitettu ostajan omaan käyttöön kotihoitoympäristöön.
Tämä laite on tarkoitettu ihmisten verenpaineen ja sydämen lyöntitiheyden diagnostiseen mittaamiseen.

Varotoimet

Tämän laitteen valmistuksessa on käytetty tarkkuuskomponentteja. Laitteen altistuminen äärimmäisille lämpötiloille, kosteudelle, suoralle auringonvalolle, iskuille tai pölylle pitää estää.
☐ Puhdista laite ja mansetti kuivalla, pehmeällä liinalla tai vedellä kostutetulla liinalla ja neutraalilla pesuaineella. Älä koskaan käytä alkoholia, bentseeniä, ohennusainetta tai muita voimakkaita kemikaaleja laitteen tai mansetin puhdistamiseen.
Vältä mansetin taittamista tiukalle tai letkun säilyttämistä pitkiä aikoja tiukkaan käärittynä, jottei osien käyttöikä lyhene.
□ Varmista, etteivät vauvat tai pikkulapset voi kuristua letkuun ja johtoon.
□ Älä kierrä ilmaletkua mittauksen aikana. Se voi aiheuttaa loukkaantumisen mansetin jatkuvan paineen vuoksi.
□ Laite ja mansetti eivät ole vedenkestäviä. Älä anna sateen, hien tai veden kastella laitetta tai mansettia.
Mittaus voi vääristyä, jos laitetta käytetään lähellä televisiota, mikroaaltouunia, matkapuhelinta, röntgensåteitä tai muita laitteita, joilla on voimakas sähkökenttä.
Langattomat viestintälaitteet, kuten kotiverkkolaitteet, matkapuhelmet, langattomat puhelmet ja niiden tukiasemat sekä radiopuhelmet voivat vaikuttaa verenpainemonitoriin. Tämän vuoksi näihin laitteisiin on pidettävä vähintään 30 cm etäisyys.

□ Kun käytät laitetta uudelleen, varmista, että se on puhdas.
Käytettyjä laitteita, osia ja paristoja ei saa käsitellä tavallisena kotitalousjätteenä. Ne on hävitettävä voimassa olevien paikallisten säädösten mukaan.
□ Kun käytössä on vaihtovirtasovitin, varmista, että vaihtovirtasovittimen voi tarvittaessa irrottaa nopeasti pistorasiasta.
- Älä tee laitteeseen muutoksia. Se voi johtaa onnettomuuksiin tai laitteen vaurioitumiseen.
□ Verenpaineen mittaamiseksi mansetin pitää puristaa käsivartta tarpeeksi voimakkaasti niin, että veren virtaus valtimoon keskeytyy väliaikaisesti. Tämä voi aiheuttaa kipua, tunnottomuutta tai väliaikaisen punaisen jäljen käsivarteen. Näin tapahtuu etenkin silloin, jos mittaus tehdään useamman kerran peräkkäin. Kipu, tunnottomuus ja punaiset jäljet häviävät ajan myötä.
□ Verenpaineen mittaaminen liian usein voi olla haitallista veren virtauksen häiriintymisen vuoksi. Kun laitetta käytetään toistuvasti, tarkista, ettei sen käyttö johda veren virtauksen pitkäaikaiseen heikentymiseen.
□ Jos sinulle on tehty mastektomia, kysy lääkäriltä ohjeita ennen laitteen käyttöä.
□ Älä anna lasten käyttää laitetta ilman valvontaa, äläkä käytä laitetta paikassa, jossa se on pikkulasten ulottuvilla. Se voi johtaa onnettomuuksiin tai vaurioihin.
□ Laite sisältää pieniä osia. Ne voivat aiheuttaa tukehtumisvaaran, mikäli pikkulapset vahingossa nielaisevat ne.
□ Kytke vaihtovirtasovitin irti, jos sitä ei käytetä mittauksen aikana.
□ Muiden kuin tässä oppaassa mainittujen lisävarusteiden käyttö voi olla turvallisuusriski.
□ Jos paristo joutuu oikosulkuun, se voi kuumentua ja aiheuttaa palovammoja.
□ Anna laitteen sopeutua ympäristöön ennen sen käyttöä (noin tunnin ajan).
Kliinisiä testauksia ei ole tehty vastasyntyneiden lasten tai raskaana olevien naisten osalta. Älä käytä laitetta vastasyntyneiden lasten tai raskaana olevien naisten hoitoon.
☐ Älä koske paristoihin, DC-liittimeen ja potilaaseen samanaikaisesti. Se voi aiheuttaa sähköiskun.
□ Älä täytä mansettia, jos sitä ei ole kääritty olkavarren ympärille.

Kontraindikaatiot

Seuraavaksi kuvataan varotoimet laitteen oikeaa käyttöä varten.

- Älä laita mansettia käsivarteen, jossa on jo toinen sähköinen lääkinnällinen laite. Laite ei silloin ehkä toimi kunnolla.

☐ Terveysongelmien välttämiseksi henkilöiden, joilla on käsivarren vakava verenkiertohäiriö, tulee kysyä lääkäriltä ohjeita ennen laitteen käyttöä.
- Älä tee itse diagnoosia mittaustulosten perusteella äläkä aloita hoitoa omatoimisesti. Pyydä aina lääkäriä arvioimaan tulokset ja hoidontarve.
□ Älä laita mansettia käsivarteen, jossa on parantumaton haava.
- Älä laita mansettia käsivarteen, johon tehdään suonensisäistä tiputusta tai verensiirtoa. Se voi johtaa vammaoihin tai onnettomuuksiin.
□ Älä käytä laitetta tilassa, jossa on syttyviä kaasuja, kuten anestesiakaasuja. Se voi aiheuttaa räjähdyksen.
- Älä käytä laitetta ympäristöissä, joissa on suuria happipitoisuksia, kuten korkeapaineisessa happikammiossa tai happiteltassa. Se voi johtaa tulipaloon tai räjähdykseen.

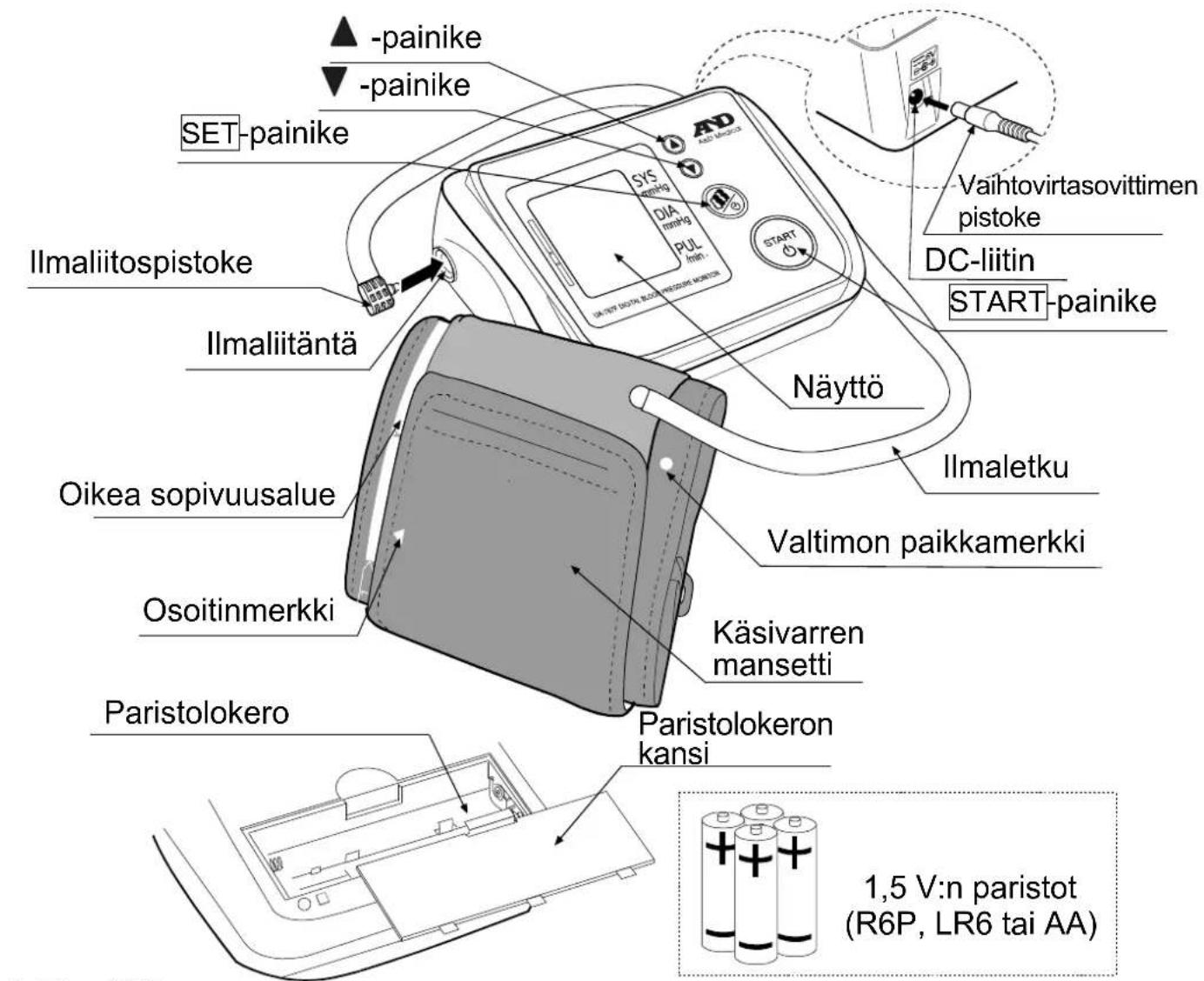

Osien tunnistus

Δ -painike ▼ -painike SET-painike Ilmaliitospistoke Ilmaliitäntä Oikea sopivuusalue Osoitinmerkki Paristolokero PARistolokeron kansi Valtimon paikkamerkki Käsivarren mansetti Näyttö Vaihtovirtasovittimen pistoke DC-liitin START-painike Ilmaletku

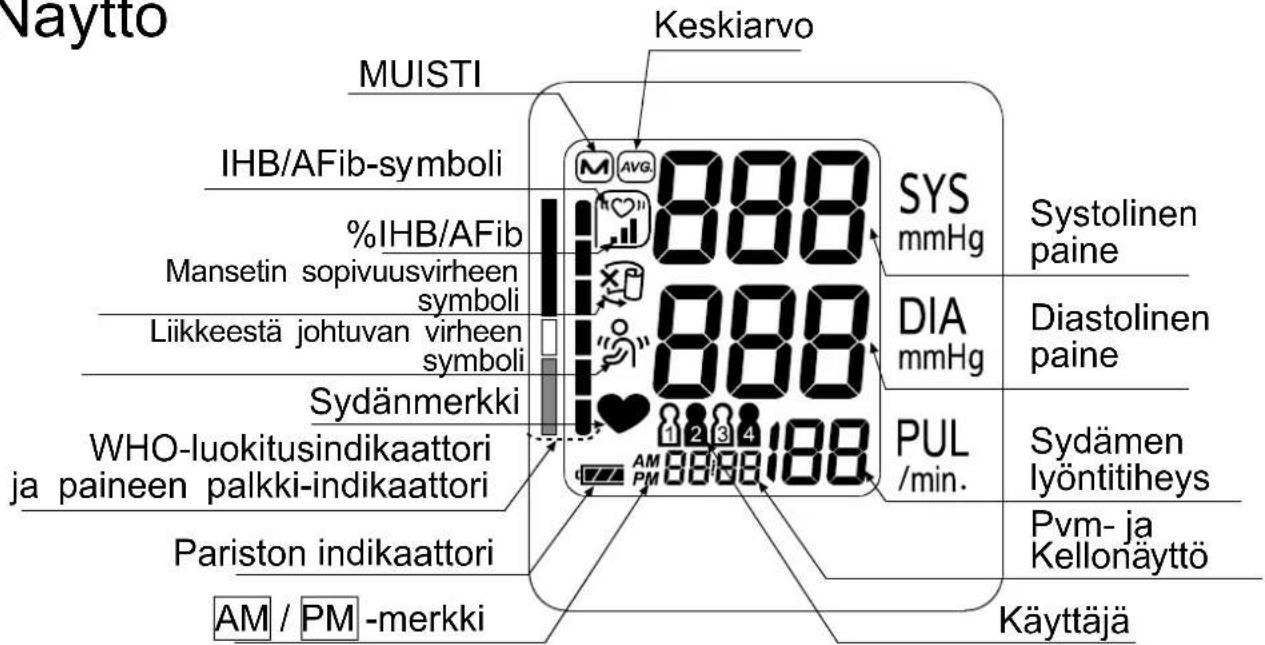

Näyttö

Naytto Keskiarvo MUISTI IHB/AFib-symboli %IHB/AFib Mansetin sopivuusvirheen symboli Liikkeestä johtuvan virheen symboli Sydänmerkki WHO-luokitusindikaattori ja paineen palkki-indikaattori Pariston indikaattori AM / PM -merkki SYS mmHg Systolinen paine DIA mmHg Diastolinen paine PUL /min. Sydämen lyöntitiheys Pvm- ja Kellonäyttö Käyttäjä

Symbolit

Laitteen laukkuun merkityt symbolit

Symbolit	Toiminta/Tarkoitus
	Valmiustila ja laitteen päälle kytkentä.
SYS	Systolinen verenpaine yksikössä mmHg
DIA	Diastolinen verenpaine yksikössä mmHg
PUL	Sykettä minuutissa
	Pariston asennusohje
	Tasavirta
	Tyyppi BF: Laitteessa, mansetissa ja letkuissa on suojaus sähköiskuja vastaan.
CE0123	EY:n direktiivin mukaisen lääkinnällisen laitteen merkintä
	Edustaja EU:ssa
	Valmistaja
2014	Valmistuspäivä
IP	Kansainvälinen suojausmerkintä
	WEEE-merkintä
SN	Sarjanumero
	Katso ohjekirjaa/-vihkoa
	DC-liittimen napaisuus
	Pidä kuivana

Näytössä näkyvät symbolit

Symbolit	Toiminta/Tarkoitus	Suositeltu
	Tulee näkyviin mittauksen aikana. Vilkkuu, kun pulssi löytyy.	Mittaus on käynnissä. Liiku mahdollisimman vähän.
	IHB/AFib-symboli Tulee näkyviin, kun havaitaan epäsäännöllinen sydämensyke. Se saattaa syttyä, jos havaitaan hienoista tärinää, kuten vapinaa tai puistatusta.	—
	Tulee näkyviin, kun havaitaan vartalon tai käsivarren liike.	Mittaustuloksen arvo voi olla virheellinen. Mittaa uudelleen. Pysy mittauksen aikana liikkumatta.

Symbolit

Symbolit	Toiminta/Tarkoitus	Suositeltu
	Tulee näkyviin mittauksen aikana, jos mansetti on kiinnitetty löysästi	Mittaustuloksen arvo voi olla virheellinen. Kiinnitä mansetti oikein ja mittaa uudelleen.
	IHB/AFib-havaintojen määrä muistissa % IHB/AFib = Muistissa olevien \ IHB/AFib-havaintojen \ määrä \ Määrä yhteensä × 100 [%]	—
	Käyttäjä	—
	Aiemmat muistiin (MEMORY) tallennetut mittaukset.	—
	Keskiarvotiedot	—
	PARISTO TÄYSIPariston virtaindikaattori mittauksen aikana.	—
	PARISTO VÄHISSÄKun tämä vilkkuu, paristo on vähissä.	Vaihda kaikki paristot uusiin, kun merkki vilkkuu.
	Epävakaa verenpaine mittauksen aikaisen liikkumisen vuoksi.	Mittaa uudelleen.Pysy mittauksen aikana täysin liikkumatta.
	Systolisen ja diastolisen arvon välinen ero on enintään 10 mmHg.	Kiinnitä mansetti oikein ja mittaa uudelleen.
	Painearvo ei noussut täytön aikana.
	Mansettia ei ole asetettu oikein.
E	PUL DISPLAY ERRORPulssia ei havaita oikein.
	Verenpainemonitorin sisäinen virhe	Poista paristot, painaSTART-painiketta ja asenna sitten paristot uudelleen. Jos virhe näytetään yhä, ota yhteys jälleenmyyjään.
AM	Tiedot kerätty klo 4:00–9:59	—
PM	Tiedot kerätty klo 18:00–1:59	—

Toimintatila

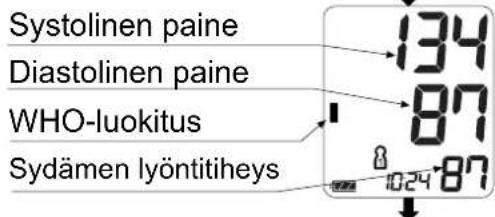

1. Tavallinen mittaus

Paina START -painiketta. Verenpaine mitataan ja tiedot tallennetaan muistiin. Laite voi tallentaa muistiin 60 viimeisintä jokaisen neljän käyttäjän mittausta.

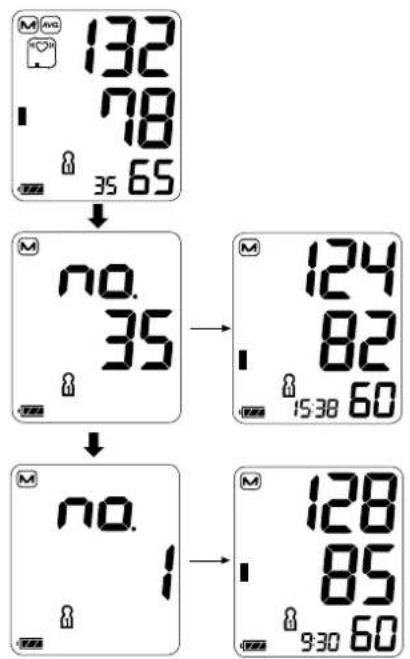

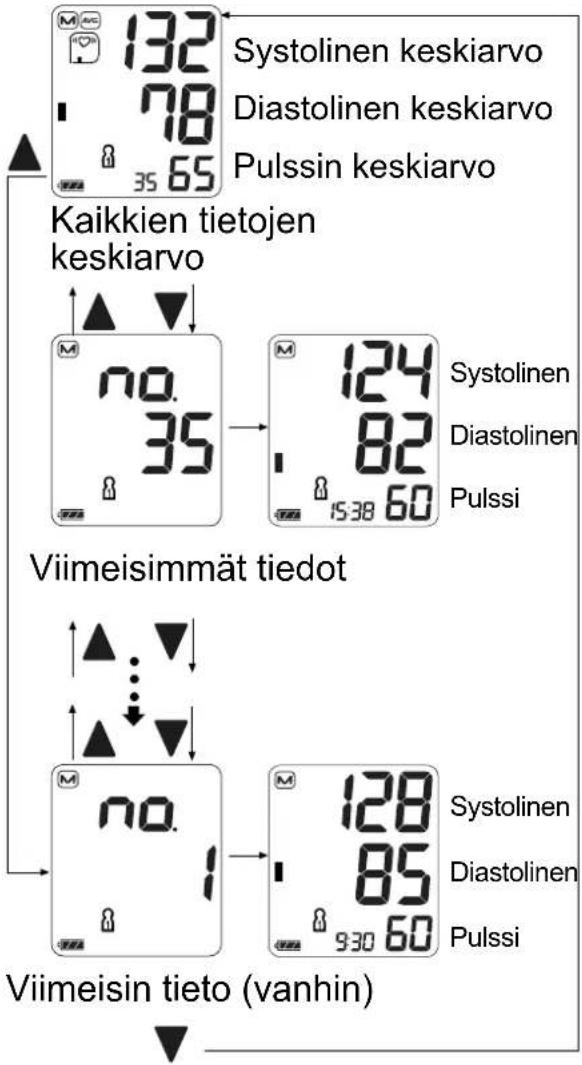

2. Tietojen hakeminen

Hae muistissa olevat tiedot painamalla ▲tai ▼ -painiketta. Näkyville ilmestyy kaikkien mittausten keskiarvo oikeanpuoleisessa kuvassa osoitetulla tavalla.

Tämä jälkeen jokaisella ▼ -painikkeen painalluksella laitteen näyttöön tulevat seuraavat.

Viimeisimmät tiedot (nro n, esimerkissä nro 35) ↓ Viimeisimmät tiedot (nro 1)

Tarkemmat tiedot tietojen muistista hakemisesta löytyvät osiosta "Tietojen hakeminen muistista". (Katso sivu 18.)

132 78 35 65 no. 35 124 82 15:30 60 no. 1 128 85 9:30 60

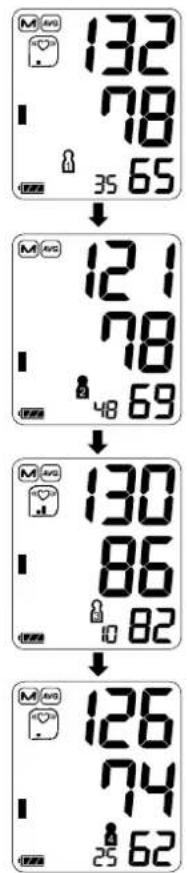

3. Muistinäytön käyttäjän vaihtaminen

Paina SET -painiketta, kun muisti on näkyvissä. Käyttäjä vaihtuu, ja näkyville ilmestyy kyseisen käyttäjän mittausarvot.

132 78 35 65 121 78 48 69 130 86 10 82 126 74 25 62

Toimintatila

4. Muistissa olevien tietojen poistaminen

Paina valmiustilassa sekä ▲ - että ▼ -painiketta. Näkyville ilmestyy M -merkki, pariston indikaattori ja käyttäjämerkki. Kun haluat poistaa näkyvissä olevan käyttäjän muistitiedot, paina pitkään ▲ - ja ▼ -painikkeita, kunnes syttynyt M -merkki alkaa vilkkua.

Katso sivulta 17 tiedot mittaamisesta halutulla systolisella paineella.

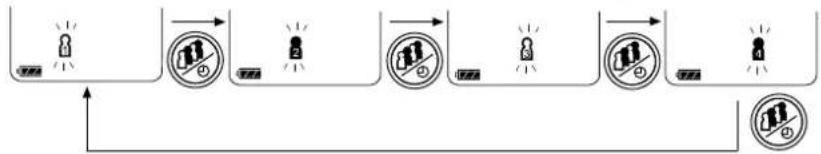

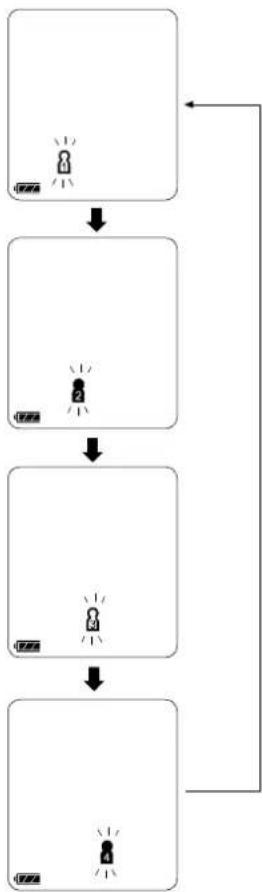

6. Käyttäjän valinta

Paina SET -painiketta ennen verenpaineen mittausta, jotta voit asettaa käyttäjän 1–4.

Paina valmiustilassa SET-painiketta.

Käyttäjä vaihtuu jokaisella kerralla, kun SET -painiketta painetaan.

Aseta näytettävä käyttäjä painamalla START -painiketta.

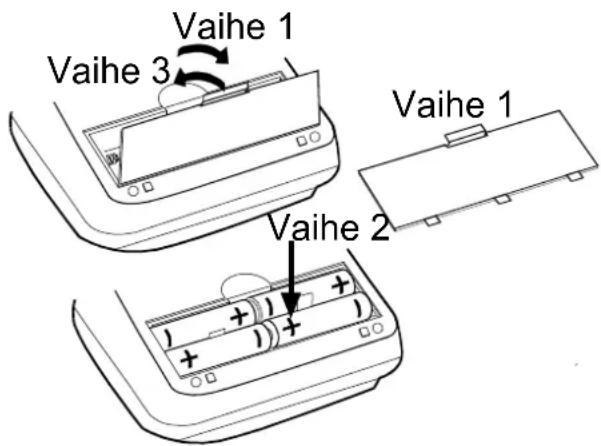

Paristojen asennus/vaihto

1. Irrota paristolokeron kansi.
2. Poista käytetyt paristot ja asenna uudet paristot paristolokeroon kuvan mukaisesti. Varmista, että napaisuudet (+ ja -) asetetaan oikein. Käytä vain paristoja R6P, LR6 tai AA.
3. Asenna paristolokeron kansi.

Vaihe 1 Vaihe 3 Vaihe 1 Vaihe 2

HUOMAUTUS

□ Laita paristot paristolokeroon kuvatulla tavalla. Jos ne laitetaan väärin, laite ei toimi.
□ Kun □ (PARISTO VÄHISSÄ -merkki) vilkkuu näytössä, vaihda kaikki paristot uusiin. Älä sekoita vanhoja ja uusia paristoja. Se voi lyhentää paristojen käyttöikää tai aiheuttaa laitteeseen toimintahäiriön.

Vaihda paristot, kun laitteen sammumisesta on kulunut kaksi sekuntia tai enemmän.

Jos ☐ (LOW BATTERY -merkki) näkyy, vaikka paristot on vaihdettu, tee verenpainemittaus. Laite voi tällöin tunnistaa uudet paristot.

☐ (PARISTO VÄHISSÄ -merkki) ei tule näkyviin, kun paristot ovat tyhjät.
□ Paristojen käyttöikä vaihtelee ympäristön lämpötilan mukaan. Se voi olla lyhempi alhaisissa lämpötiloissa. Yleensä neljä uutta LR6-paristoa kestävät noin yhden vuoden, kun niitä käytetään mittaukseen kahdesti päivässä.
□ Käytä vain määritettyjä paristoja.
□ Poista paristot, jos laitetta ei tulla käyttämään pitkään aikaan.

Paristot saattavat vuotaa ja aiheuttaa laitteeseen toimintahäiriön.

Monitorin käyttö

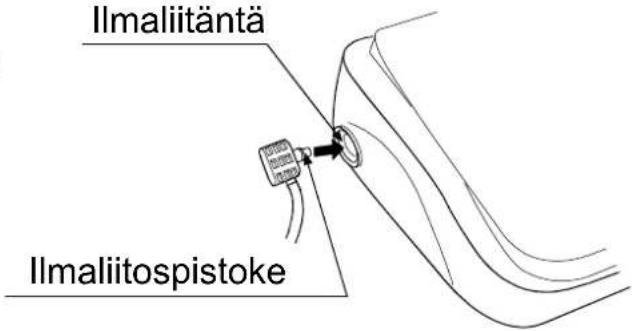

Ilmaletkun liittäminen

Asenna ilmaliitospistoke tiukasti ilmaliitäntään.

Ilmaliitäntä

Ilmaliitäntä Ilmaliitospistoke

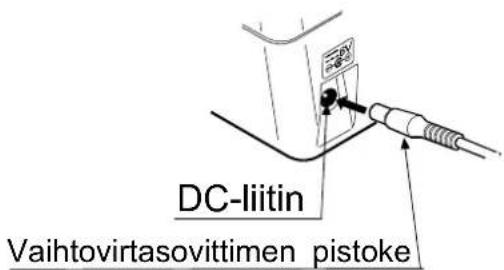

Vaihtovirtasovittimen liittäminen

Kytke vaihtovirtasovittimen pistoke DC-liittimeen.

Liitä sitten vaihtovirtasovitin pistorasiaan.

DC-liitin Vaihtovirtasovittimen pistoke

• Käytä määritettyä vaihtovirtasovitinta. (Katso sivu 25.)
  □ Kun irrotat vaihtovirtasovittimen pistorasiasta, tartu vaihtovirtasovittimen runkoon ja vedä se ulos pistorasiasta.
  □ Kun irrotat vaihtovirtasovittimen verenpainemonitorista, tartu vaihtovirtasovittimen pistokkeeseen ja vedä se ulos monitorista.

Monitorin käyttö

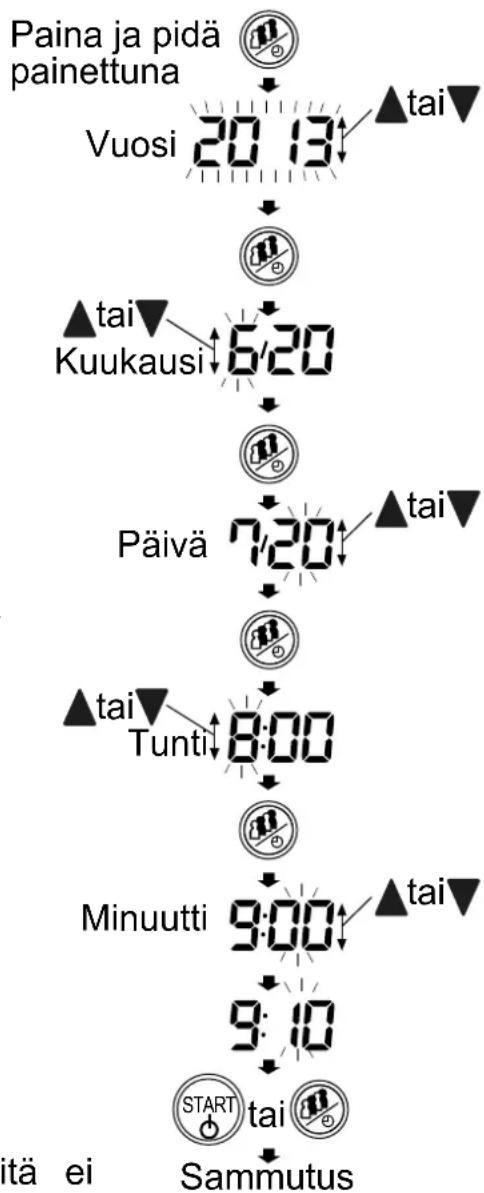

Sisäänrakennetun kellon säätäminen

Säädä kello ennen käyttöä.

1. Paina pitkään SET -painiketta, kunnes vuosi alkaa vilkkua.

2. Valitse vuosi▲ - tai ▼-painikkeella. Aseta nykyinen vuosi ja siirry valitsemaan kuukausi/päivä painamalla SET -painiketta. Päivämäärä voidaan asettaa välillä 2013–2059.

3. Valitse kuukausi ▲ - tai ▼-painikkeella. Aseta nykyinen kuukausi ja siirry valitsemaan päivä painamalla SET -painiketta.

4. Valitse päivä ▲ - tai ▼ -painikkeella. Aseta nykyinen päivä ja siirry tunti/minuutti-valintaan painamalla SET -painiketta.

5. Valitse tunti▲ - tai ▼-painikkeella. Aseta nykyinen tunti ja siirry valitsemaan minuutti painamalla SET -painiketta.

6. Valitse minuutti ▲ - tai ▼ - painikkeella. Sammuta laite painamART - tai SET - painiketta.

□ Kun painat ▲- tai ▼-painiketta pitkään, arvo muuttuu jatkuvasti.

Huom.: Laite sammuu automaattisesti, jos sitä ei käytetä kolmen minuutin kuluessa.

Kun kelloa ei ole asetettu, kellonäytöllä näkyy viivat oikealla kuvatulla tavalla.

Kun käytät laitetta ensimmäistä kertaa, kelloa ei ole säädetty. Kun laite irrotetaan virtalähteestä, asetettu päivämäärä ja kellonaika tyhjennetään.

Kun asetettu päivämäärä ja kellonaika on tyhjennetty, säädä uudelleen.

Laite sammu milloin tahansa painamalla START-painiketta.

Monitorin käyttö

Oikean mansettikoon valitseminen

On tärkeää käyttää oikeankokoista mansettia, jotta mittaustulokset olisivat tarkkoja. Jos mansetti ei ole oikeankokoinen, verenpainemittauksen tulos voi olla virheellinen.

□ Käsivarren koko on merkitty jokaiseen mansettiin.
□ Mansettiin merkitty osoitin ▲ ja oikea sopivuusalue kertovat, onko käytössä oikea mansetti. (Katso seuraavalla sivulla oleva taulukko "Mansettiin merkityt symbolit".)
□ Jos osoitin ▲ osuu alueen ulkopuolelle, ota yhteyttä paikalliseen jälleenmyyjään ja hanki toinen mansetti.
□ Käsivarren mansetti on kuluva tuote. Jos se on kulunut, hanki tilalle uusi.

Käsivarren koko	Suositeltu mansetin koko Kataloginumero
31 cm–45 cm	Suuri aikuisten mansetti CUF-F-LA
22 cm–42 cm	Laajan kokoalueen mansetti CUF-I
22 cm–32 cm	Aikuisten mansetti	CUF-F-A

Käsivarren koko: Ympärysmitta hauiksen kohdalla.

Huom.: Mallia UA-767F ei ole suunniteltu pienen mansetin käyttöön.

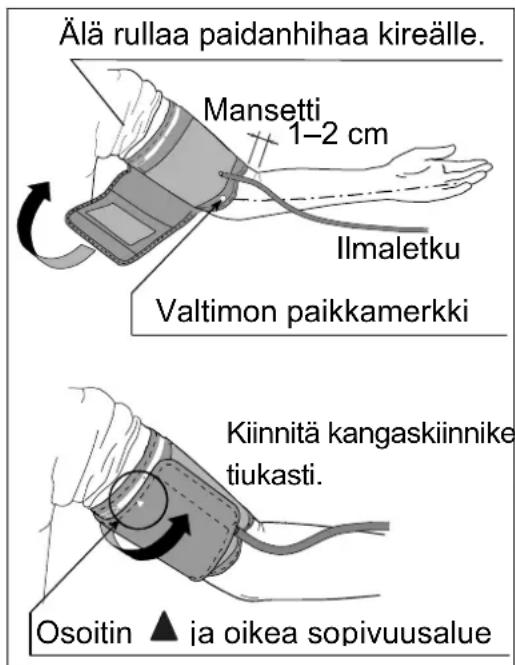

Käsivarren mansetin asettaminen

1. Kääri mansetti olkavarren ympärille, noin 1–2 cm kyynärpään sisäpuolen yläpuolelle, kuten kuvassa. Laita mansetti suoraan iholle. Vaatteet voivat heikentää pulssin tuntumista ja aiheuttaa siksi mittausvirheen.

2. Jos tiukalle kääritty hiha puristaa olkavartta, tarkkoja mittaustuloksia ei ehkä saada.

3. Varmista, että osoitin ▲ osuu oikean sopivuusalueen sisään.

Älä rullaa paidanhihaa kireälle. Mansetti 1–2 cm Ilmaletku Valtimon paikkamerkki Kiinnitä kangaskiinnike tiukasti. Osoitin ▲ ia oikea sopivuusalue

Monitorin käyttö

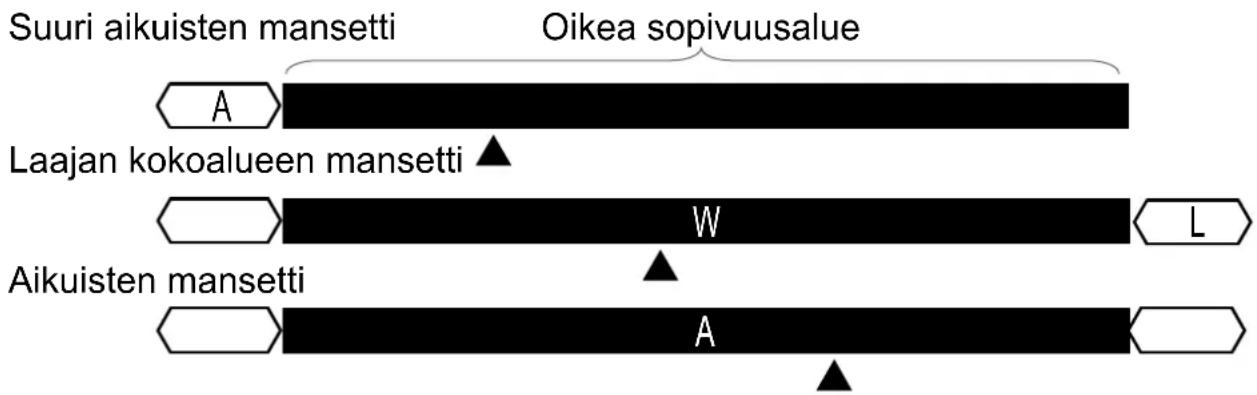

Mansettiin merkityt symbolit

Symbolit	Toiminta/Tarkoitus Suositeltu	toimi
●	Valtimon paikkamerkki	Aseta ●nerkki olkavarren valtimon päälle tai käsivarren sisäpuolella samaan linjaan nimettömän kanssa.
▲	Osoitin	——
REF	Kataloginumero	——
A	Aikuisten mansetin oikea sopivuusalue.Merkitty aikuisten mansettiin.	——
L	Alueen yli, merkitty aikuisten mansettiin ja laajan kokoalueen mansettiin.	Käytä suurta aikuisten mansettia aikuisten mansetin tai laajan kokoalueen mansetin sijaan.
W	Laajan kokoalueen mansetin oikea sopivuusalue. Merkitty laajan kokoalueen mansettiin.	——
L	Suuren aikuisten mansetin oikea sopivuusalue. Merkitty suureen aikuisten mansettiin.	——
S	Alueen alle, merkitty aikuisten mansettiin ja laajan kokoalueen mansettiin.	——
A	Alueen alle, merkitty suureen aikuisten mansettiin.	Käytä aikuisten mansettia suuren aikuisten mansetin sijaan.
LOT	Eränumero	——

Monitorin käyttö

Tarkkojen mittausten tekeminen

Verenpainemittaus antaa tarkimmat tulokset, kun toimitaan seuraavasti:

□ Istu mukavasti tuoliin. Laita käsivarsi lepäämään pöydälle. Älä laita jalkoja ristiin. Pidä jalat tasaisesti lattiassa ja suorista selkä.
□ Rentoudu viidestä kymmeneen minuuttia ennen mittauksen tekemistä.
□ Laita mansetin keskikohta sydämen tasolle.
□ Pysy paikallasi ja puhumatta mittauksen ajan.
- Älä mittaa välittömästi fyysisen rasituksen tai kylvyn jälkeen. Lepää kaksikymmentä tai kolmekymmentä minuuttia ennen mittauksen tekemistä.
□ Pyri mittaamaan verenpaine joka päivä samaan kellonaikaan.

Mittaus

On normaalia, että mansetti tuntuu mittauksen aikana hyvin tiukalta. (Älä säikähdä.)

Mittauksen jälkeen

Sammuta laite mittauksen jälkeen painamalla START-painiketta.

Poista mansetti ja kirjaa tiedot muistiin. Laite sammuu automaattisesti, jos sitä ei käytetä minuutin kuluessa.

Mittaukset

Lue ennen mittausta seuraavan sivun osio "Tarkkaa mittausta koskevia huomautuksia".

Tavallinen mittaus

1. Valitse käyttäjä 1–4 painamalla SET -painiketta.

Sydämen tasolla

1. Laita mansetti käsivarteen (mieluiten vasempaan). Istu hiljaa mittauksen ajan.
2. Paina START -painiketta. Kaikki näytön alueet ovat näkyvissä. Nolla (0) näkyy hetken vilkkuvana.

Näyttö muuttuu mittauksen alkaessa oikeanpuoleisessa kuvassa osoitetulla tavalla. Mansetti alkaa täyttyä. On normaalia, että mansetti tuntuu hyvin tiukalta. Täytön aikana näytön vasemmassa reunassa näkyy paineen palkki-indikaattori.

Kaikki näytön alueet ovat näkyvissä

Huom.: Täytön voi keskeyttää milloin tahansa painamalla uudelleen START -painiketta.

1. Kun mansetti on täytetty, se alkaa tyhjentyä automaattisesti ja 🍼sydänmerkki) vilkkuu ilmoittaen, että mittaus on käynnissä. Kun pulssi löytyy, merkki vilkkuu jokaisella sykkeellä.

Huom.: Jos riittävää painetta ei saavuteta, mansetti alkaa täyttyä uudelleen automaattisesti. Katso uudelleen täyttämisen estäminen seuraavan sivun osiosta "Mittaus halutulla systolisella paineella".

1. Kun mittaus on valmis, systolisen ja diastolisen paineen lukemat sekä sydämen lyöntitiheys tulevat näyttöön. Mansettiin jäänyt ilma poistetaan ja se tyhjenee täysin.
2. Kun et halua tallentaa mittaustietoja, paina ▲- tai ▼-painiketta.
3. Sammuta laite painamalla START -painiketta. Laite sammuu automaattisesti, jos sitä ei käytetä minuutin kuluessa.

Huom.: Odota vähintään kolme minuuttia ennen mittauksen tekemistä samalle henkilölle.

Nolla-näyttö Täytön aloitus

Paineistus

Mittaus käynnissä

Systolinen paine 134 Diastolinen paine 87 WHO-luokitus Sydämen lyöntitiheys 024 87

Poistaa jäljelle jääneen ilman automaattisesti

Mittaukset

Mittaus halutulla systolisella paineella

UA-767F on suunniteltu etsimään pulssi ja täyttämään mansetti systolisen paineen tasolle automaattisesti.

Käytä tätä menetelmää, jos mansetti täyttyy toistuvasti uudelleen tai jos tuloksia ei näytetä, vaikka paine laskee arvoon 20 mmHg tai alhaisemmaksi.

1. Laita mansetti käsivarteen sydämen tasolle (mieluiten vasempaan).
2. Paina pitkään START -painiketta, kunnes näkyviin tulee lukema, joka on noin 30–40 mmHg korkeampi kuin odotettu systolinen paine.
3. Kun haluttu numero saavutetaan, aloita mittaus vapauttamalla START -painike. Jatka verenpaineen mittausta edellisellä sivulla kuvatulla tavalla.

Sydämen tasolla

Paina ja pidä painettuna painike

Vapauta painike halutun systolisen paineen kohdalla

233 8 1024

Katso mittauksen tiedot edelliseltä sivulta

Tarkkaa mittausta koskevia huomautuksia

□ Istu alas mukavaan asentoon. Laita käsivarsi pöydälle niin, että kämmen on ylöspäin ja mansetti on sydämen tasolla.
☐ Rentoudu viidestä kymmeneen minuuttia ennen mittauksen tekemistä. Jos olet kiihtynyt tai henkisesti rasittunut, tämä näkyy mittauksessa: mitattu verenpaine on normaalia korkeampi (tai matalampi) ja pulssi on yleensä tavallista nopeampi.
☐ Yksilön verenpaine vaihtelee jatkuvasti riippuen siitä, mitä hän tekee tai mitä hän on syönyt. Juomilla voi olla voimakas ja nopea vaikutus verenpaineeseen.
□ Laitteen tekemät mittaukset pohjautuvat sydämen sykkeeseen. Jos syke on erittäin heikko tai epäsäännöllinen, laitteen voi olla vaikea mitata verenpainetta.
Jos laite huomaa epänormaalit olosuhteet, se keskeyttää mittauksen ja näyttää virhesymbolin. Katso sivulta 7 symboleiden kuvaus.
Tämä verenpainemonitori on tarkoitettu aikuisten käyttöön. Kysy ohjeita lääkäriltä ennen laitteen käyttöä lapsen verenpaineen mittaamiseen. Lapset eivät saa käyttää tätä laitetta ilman valvontaa.
Liian korkeat lämpötilat tai suuri kosteus tai korkeus voivat vaikuttaa automaattisen verenpainemonitorin toimintakykyyn.

Tietojen hakeminen muistista

Huom.: Laite voi tallentaa muistiin 60 viimeisintä jokaisen neljän käyttäjän mittausta.

1. Paina ▲ -tai ▼-painiketta.

Näyttöön tulee kaikkien mittausten keskiarvo ja tiedon numero. (Jos tietoja ei ole, näyttöön tulee "0". Sammuta laite painamalla ▲, ▼-tai START -painiketta.)

1. Muistin tiedot näytetään seuraavalla tavalla jokaisella ▼ -painikkeen (tai ▲ -painikkeen, kun tiedot näytetään käänteisessä järjestyksessä) painalluksella.

Viimeisimmät tiedot (nro n, esimerkissä nro 35) Mittaustiedot näytetään kolme sekuntia tietojen numeron näyttämisestä.

Viimeisimmät tiedot (nro 1) Mittaustiedot näytetään kolme sekuntia tietojen numeron näyttämisestä.

1. Kun viimeiset tiedot on näytetty, palaa kaikkien tietojen keskiarvoa kuvaavalle näytölle painamalla ▼ -painiketta.

Paina

Systolinen keskiarvo Diastolinen keskiarvo Pulssin keskiarvo Kaikkien tietojen keskiarvo Systolinen Diastolinen Pulssi viimeisimmät tiedot Systolinen Diastolinen Pulssi Viimeisin tieto (vanhin)

1. Paina SET -painiketta, kun haluat näyttää muistinäytön käyttäjän numeron vaihtamisen jälkeen.
2. Sammuta laite painamalla START -painiketta. Laite sammuu automaattisesti, jos sitä ei käytetä minuutin kuluessa.

Käyttäjä 1

M avg 12 1 78 48 62

Käyttäjä 2

M avg 130 86 10 82

Käyttäjä 3

M avg 126 74 25 62

Käyttäjä 4

Mikä on IHB/AFib-indikaattori?

Jos monitori havaitsee epäsäännöllisen rytmin mittausten aikana, IHB/AFib-indikaattori tulee näyttöön mittausarvojen kanssa.

Huom.: Kehotamme ottamaan yhteyttä lääkäriin, iHS IHB/AFib-indikaattori näytetään toistuvasti.

Mikä on AFib?

Sydän supistuu sydämessä esiintyvien sähköisten signaalien vuoksi ja se lähettää verta kaikkialle kehoon. Eteisvärinää (AFib) syntyy, kun sähköinen signaali muuttuu eteisessä epäselväksi saaden aikaan häiriöitä pulssirytmissä. AFib voi muodostaa sydämeen verihyytymiä. Nämä voivat helposti synnyttää verisuonitukoksia, jotka puolestaan voivat aiheuttaa aivohalvauksen ja sydänkohtauksen.

%IHB/AFib

%IIHB/AFib on havaittujen IHB/AFib-havaintojen taajuus.

%IHB/AFib voi havaita kohinan, esim. fyysiisten liikkeiden lisäksi myös epäsäännöllisen sydämen sykkeen. Siksi suosittelemme ottamaan yhteyttä lääkäriin, jos %IHB/AFib-taso on korkea.

$$ \% \mathrm{IHB} / \mathrm{AFib} = \frac {\left[ \begin{array}{c} \text { Muistissa olevien } \ \text { IHB / AFib - havaintojen määrä } \end{array} \right]}{\left[ \begin{array}{c} \text { Määrä yhteensä } \end{array} \right]} \times 100 [\% ] $$

Arvon %IHB/AFib näyttö: %IHB/AFib näytetään, kun näytetään keskiarvoja.

(Katso ““2. Tietojen hakeminen” kohdassa “Toimintatila”)

%IHB/AFib-lukemaa ei näytetä, jos määrä muistissa on kuusi tai vähemmän.

Keskiarvon näyttö

M AVG 132 78 35 65

Taso 0%IHB/AFib=0	Taso 1%IHB/AFib=1 – 9	Taso 2%IHB/AFib=10 – 24	Taso 3%IHB/AFib=25 – 100
Ei näytetä

Paineen palkki-indikaattori

Indikaattori seuraa paineen muuttumista mittauksen aikana.

WHO-luokitusindikaattori

Jokainen palkki-indikaattorin alue vastaa WHO:n verenpaineluokitusta, joka on kuvattu seuraavalla sivulla.

WHO-luokitusindikaattori

Erittäin korkea verenpaine Melko korkea verenpaine Lievästi kohonnut verenpaine Korkea-normaali Normaali Ihanteellinen

■ : Indikaattori näyttää, nykyisiin tietoihin perustuen, alueen, joka vastaa WHO:n luokitusta.

Esimerkki:

Melko korkea verenpaine

Lievästi kohonnut verenpaine

Korkea-normaali

Verenpaine on voima, jolla veri painaa valtimoiden seinämää. Systolinen paine syntyy, kun sydän supistuu. Diastolinen paine syntyy, kun sydän laajenee. Verenpaine mitataan elohopeamillimetreinä (mmHg). Yksilön luonnollista verenpainetta edustaa peruspaine, joka mitataan heti aamulla, kun henkilö on vielä levossa, ennen aamiaista.

Mitä kohonnut verenpaine tarkoittaa ja kuinka sitä hoidetaan?

Kohonnut verenpaine tarkoittaa epätavallisen korkeaa valtimoverenpainetta, joka hoitamattomana voi aiheuttaa monia terveysongelmia, mukaan lukien aivohalvauksen tai sydänkohtauksen. Kohonnutta verenpainetta voi hoitaa elämäntapamuutoksella, stressiä välttämällä sekä lääkkeillä lääkärin valvonnassa.

Kohonneen verenpaineen ehkäiseminen tai hoitaminen:

□ Älä tupakoi
□ Vähennä suolaa ja rasvaa
□ Ylläpidä hyvää painoindeksiä
□ Harrasta säännöllistä liikuntaa
□ Tarkista fyysinen kunto säännöllisesti

Miksi verenpainetta kannattaa mitata kotona?

Verenpaineen mittaaminen sairaalassa tai lääkärin vastaanotolla voi aiheuttaa hermostuneisuutta ja johtaa lukemiin, jotka ovat 25–30 mmHg korkeammat kuin kotona mitatut. Kotona tehdyt mittaukset minimoivat verenpainelukemiin vaikuttavat ulkoiset tekijät, täydentävät lääkäreiden tekemiä mittauksia ja antavat tarkemman ja kattavamman kuvan verenpaineen muutoksista ajan kuluessa.

WHO:n verenpaineluokitus

Maailman terveysjärjestö (WHO) on määrittänyt standardit korkean verenpaineen arvioinnille, ikään katsomatta, kaaviossa kuvatun mukaisesti.

Verenpaineen vaihtelut

Yksilön verenpaine vaihtelee huomattavasti päivittäin ja kausittain. Paine voi vaihdella 30–50 mmHg

Viitemateriaali: Journal of Hypertension 1999, Vol 17 No. 2

päivän eri tilanteissa. Henkilöillä, joilla on kohonnut verenpaine, vaihtelut voivat olla jopa suurempia. Normaalisti verenpaine kohoaa työnteon tai leikkimisen aikana, ja se laskee alimmilleen henkilön nukkuessa. Tämän vuoksi yhdestä mittaustuloksesta ei kannata huolestua liikaa.

Voit selvittää normaalin verenpaineesi tekemällä mittauksen joka päivä samaan kellon aikaan tässä oppaassa kuvattuja menetelmiä noudattaen. Säännöllisesti tehdyt mittaukset antavat kattavamman kuvan verenpaineen muutoksista ajan kuluessa. Muista merkitä ylös verenpainemittauksen päivämäärä ja kellonaika. Pyydä lääkäriä tulkitsemaan verenpainetietoja.

Vianmääritys

Ongelma	Mahdollinen yy	s Suositeltu	toimi
Näytössä ei näy mitään, vaikka virta on päällä.	Paristot ovat tyhjät. Vaihda	a kaikki paristot uusiin.
	Pariston navat eivät ole oikeilla paikoilla.	Asenna paristot uudelleen niin, että negatiiviset ja positiiviset navat on asetettu paristolokerossa ilmoitetun mukaisesti.
Mansetti ei täyty.	Pariston jännite on liian alhainen.(PARISTOVÄHISSÄ -merkki) vilkkuu. Jos paristot ovat tyhjentyneet täysin, merkki ei tule näkyviin.	Vaihda kaikki paristot uusiin.
Laite ei mittaa. Lukemat ovat liian korkeita tai liian alhaisia.	Mansettia ei ole asetettu oikein.	Laita mansetti oikein.
	Käsivartta tai vartaloa on liikutettu mittauksen aikana.	Varmista, että potilas pysyy paikallaan ja puhumatta mittauksen ajan.
	Mansetti on väärässä kohdassa.	Istu mukavasti ja liikkumatta. Laita käsivarsi pöydälle niin, että kämmen on ylöspäin ja mansetti on sydämen tasolla.
	——	Jos syke on erittäin heikko tai epäsäännöllinen, laitteen voi olla vaikea mitata verenpainetta.
Muu	Arvo poikkeaa sairaalassa tai lääkärin vastaanotolla mitatusta arvosta.	Katso osio “Miksi verenpainetta kannattaa mitata kotona?“.
	——	Poista paristot. Laita paristot oikein takaisin ja mittaa uudelleen.

Huom.: Jos yllä kuvatut toiminnot eivät ratkaise ongelmaa, ota yhteyttä jälleenmyyjään. Älä yritä avata tai korjata tuotetta; se voisi mitätöidä takuun.

Huolto

Älä avaa laitetta. Laitteessa on hienoja sähkökomponentteja ja monimutkainen ilmayksikkö, jotka voisivat vahingoittua. Jos ongelmaa ei voida ratkaista vianmääritysohjeita noudattamalla, ota yhteyttä alueesi valtuutettuun jälleenmyyjään tai asiakaspalveluosastoomme. A&D:n asiakaspalvelu toimittaa valtuutetuille jälleenmyyjille teknisiä tietoja, varaosia ja laitteita.

Laite on suunniteltu ja valmistettu niin, että sen käyttöikä on pitkä. Laite on kuitenkin hyvä tarkistaa 2 vuoden välein sen asianmukaisen toiminnan ja tarkkuuden varmistamiseksi. Ota yhteyttä alueesi valtuutettuun jälleenmyyjään tai A&D:hen huollon tekemiseksi.

Tekniset tiedot

Tyyppi	UA-767F
Mittausmenetelmä	Oskillometrinen	mittaus
Mittausalue	Paine:	0–299
Systolinen paine: 60–279 mmHg
Diastolinen paine 40–200 mmHg
	Pulssi:
Mittaustarkkuus	Paine: ±3	mmHg
	Pulssi:	±5
Virtalähde	4 x 1,5 V paristot (R6P, LR6 tai AA) tai
	Vaihtovirtasovitin (TB-233C) (ei sisälly toimitukseen)
Mittausten määrä
	Noin 700 kertaa	LR6 (alkaliparistot)
	Noin 200 kertaa	R6P (mangaaniparistot)
	Kun verenpainearvo on 180 mmHg, huonelämpötila
	23 °C.
Luokitus	Sähköinen lääkinnällinen laite sisäisellä virtalähteellä (paristot) / Luokka II (sovitin)
	Jatkuva toimintatila
Kliininen testi	Noudattaen standardia ISO81060-2 : 2013
	Kliinisessä validointitutkimuksessa K5:ttä käytettiin 85
	koehenkilön diastolisen verenpaineen mittaamiseen.
EMC	IEC 60601-1-2: 2014
60 viimeisintä jokaisen neljän käyttäjän mittausta
Toimintaolosuhteet	+10...+40 °C/suht. kosteus 15–85 %/800–1 060 hPa
Kuljetus-/säilytysolosuhteet	-20...+60 °C /suht. kosteus 10–95 % /700–1 060 hPa
Mitat	Noin 140 [L] x 60 [K] x 105 [S] mm
Paino	Noin 255 g, ilman paristoja
Kotelointiluokka	Laite: IP20
Liitäntäosa	Mansetti Tyyppi BF

Käyttöikä

Laite:

5

vuotta

päivässä)

Mansetti: 2 vuotta (kun käytetään kuusi kertaa

päivässä)

Vaihtovirtasovitin:

5

päivässä)

Lisävaruste, vaihtovirtasovitin

Sovittimella laite kytketään kodin virtalähteeseen. Sovittimen voi hankkia ottamalla yhteyttä paikalliseen A&D-jälleenmyyjään. Vaihtovirtasovitin pitää tarkistaa tai vaihtaa säännöllisesti.

TB-233C Sovittimen voi hankkia ottamalla yhteyttä paikalliseen

A&D-jälleenmyyjään.

Vaihtovirtasovitin pitää tarkistaa tai vaihtaa säännöllisesti.

Vaihtovirtasovittimeen merkityt symbolit

Symbolit	Toiminta/Tarkoitus
	Vain sisäkäyttöön
	Luokan II laite
	Lämpösulake
	Sulake
CE	EY:n direktiivin mukaisen laitteen merkintä
EAC	EAC-sertifioidun laitteen merkintä
⊖-⊖	Vaihtovirtasovittimen pistokkeen napaisuus

Lisävarusteet myydään erikseen

Mansetti	Kataloginumero	Mansetin koko	Käsivarren koko
	CUF-F-LA	Suuri aikuisten mansetti	31 cm–45 cm
	CUF-I	Laajan kokoalueen mansetti	22 cm–42 cm
	CUF-F-A	Aikuisten mansetti	22 cm–32 cm

Käsivarren koko: Ympärysmitta hauiksen kohdalla.

Vaihtovirtasovitin

Kataloginumero	Pistoke (pistorasian tyyppi)
TB-233C

Tyyp

Huom.: Teknisiä tietoja voidaan muuttaa ilman ennakkoilmoitusta.

IP-luokitus on koteloiden antama suojausluokka standardin IEC 60529 mukaisesti. Laite on suojattu sellaisia vieraita esineitä vastaan, joiden halkaisija on 12 mm tai suurempi, esim. sormet. Laitetta ei ole suojattu vedeltä.

MUISTIO

Spis treści
